一、前言：从智能台灯到智能家居节点的演进

在前面的智能台灯系列文章中，我们已经完成了从基础硬件到云端联动的完整技术栈构建。然而，智能家居的真正价值不仅在于单个设备的智能化，更在于构建一个可靠、安全、可扩展的节点网络。本文将聚焦于智能家居系统的核心执行单元------智能控制节点 ，深入探讨继电器控制、状态反馈检测、按键本地控制三大核心模块的设计与实现，重点解决电气隔离 、状态一致性 、多控制源同步等工程难题。

智能家居节点作为连接云端指令与物理世界的桥梁，必须具备以下能力：

  • 可靠隔离：控制侧（弱电）与功率侧（强电）的电气隔离，保障人身与设备安全
  • 实时反馈：继电器实际动作状态的独立检测，避免"指令下发但执行失败"的隐患
  • 本地控制：脱离网络时仍可通过物理按键操作，确保基础可用性
  • 状态同步：本地状态、反馈状态、云端状态三者的一致性保障

二、系统架构设计

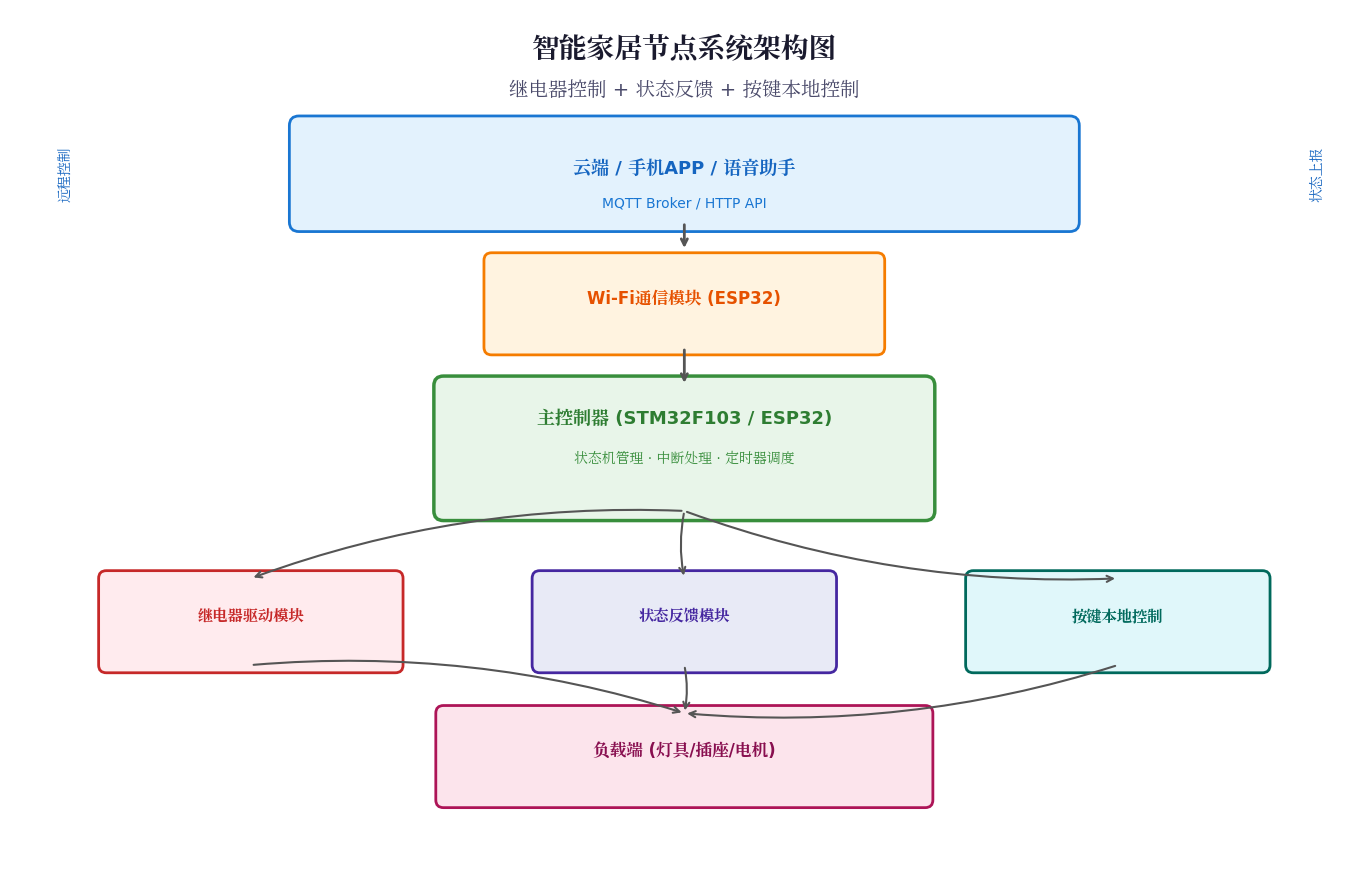

2.1 整体架构

智能家居节点采用分层架构设计，自上而下分为云端应用层、通信层、控制层、执行层四个层次：

控制侧（3.3V弱电区域）：

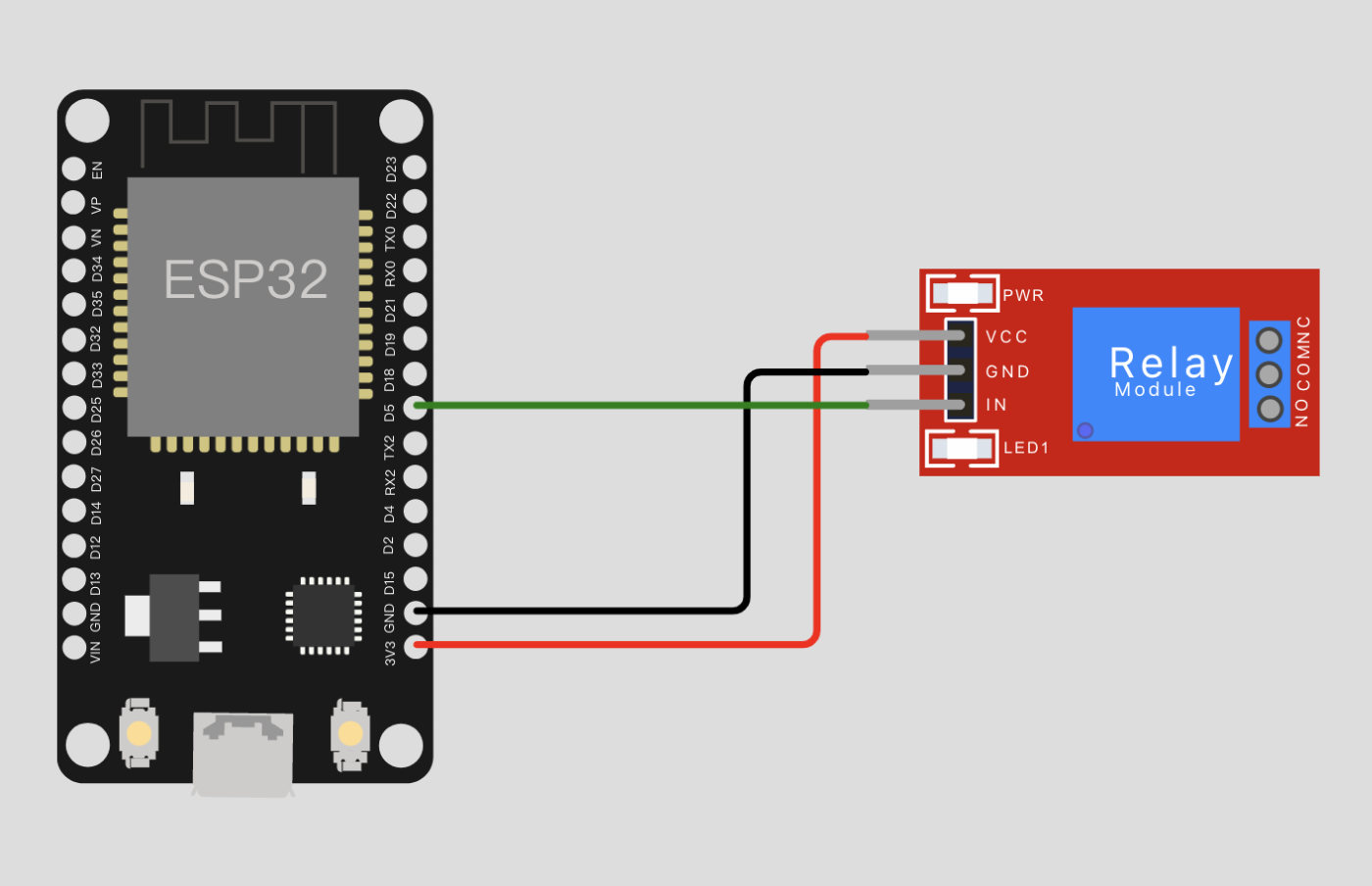

  • 主控制器：ESP32-WROOM-32（集成Wi-Fi+蓝牙，主频240MHz，4MB Flash）
  • 按键输入：带硬件消抖的本地控制接口
  • 状态指示：LED实时显示继电器开关状态

功率侧（12V/220V强电区域）：

  • 继电器驱动：光耦隔离+三极管驱动的继电器控制电路
  • 状态反馈：独立的光耦检测电路，监测继电器触点实际通断状态
  • 负载输出：AC 220V灯具/插座/电机等

隔离屏障：TLP521光耦实现控制侧与功率侧的完全电气隔离，隔离电压≥2500Vrms。

2.2 核心设计挑战

挑战维度 具体问题 解决方案
电气安全 MCU低压控制与AC 220V强电直接接触风险 光耦隔离+物理隔离槽设计
状态一致性 指令下发后无法确认继电器是否实际动作 独立反馈检测回路
控制冲突 远程APP与本地按键同时操作 状态机仲裁+事件队列
按键抖动 机械触点抖动导致误触发 RC硬件消抖+软件消抖双重保障
电磁干扰 继电器线圈通断产生EMI 续流二极管+RC吸收回路

三、继电器驱动模块设计

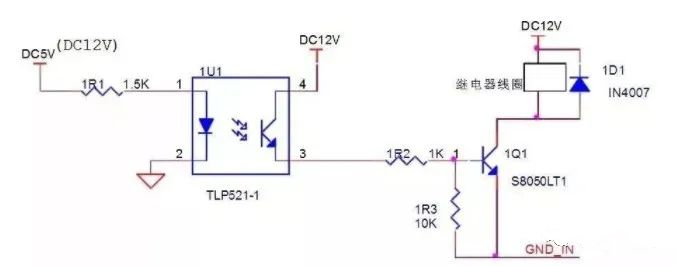

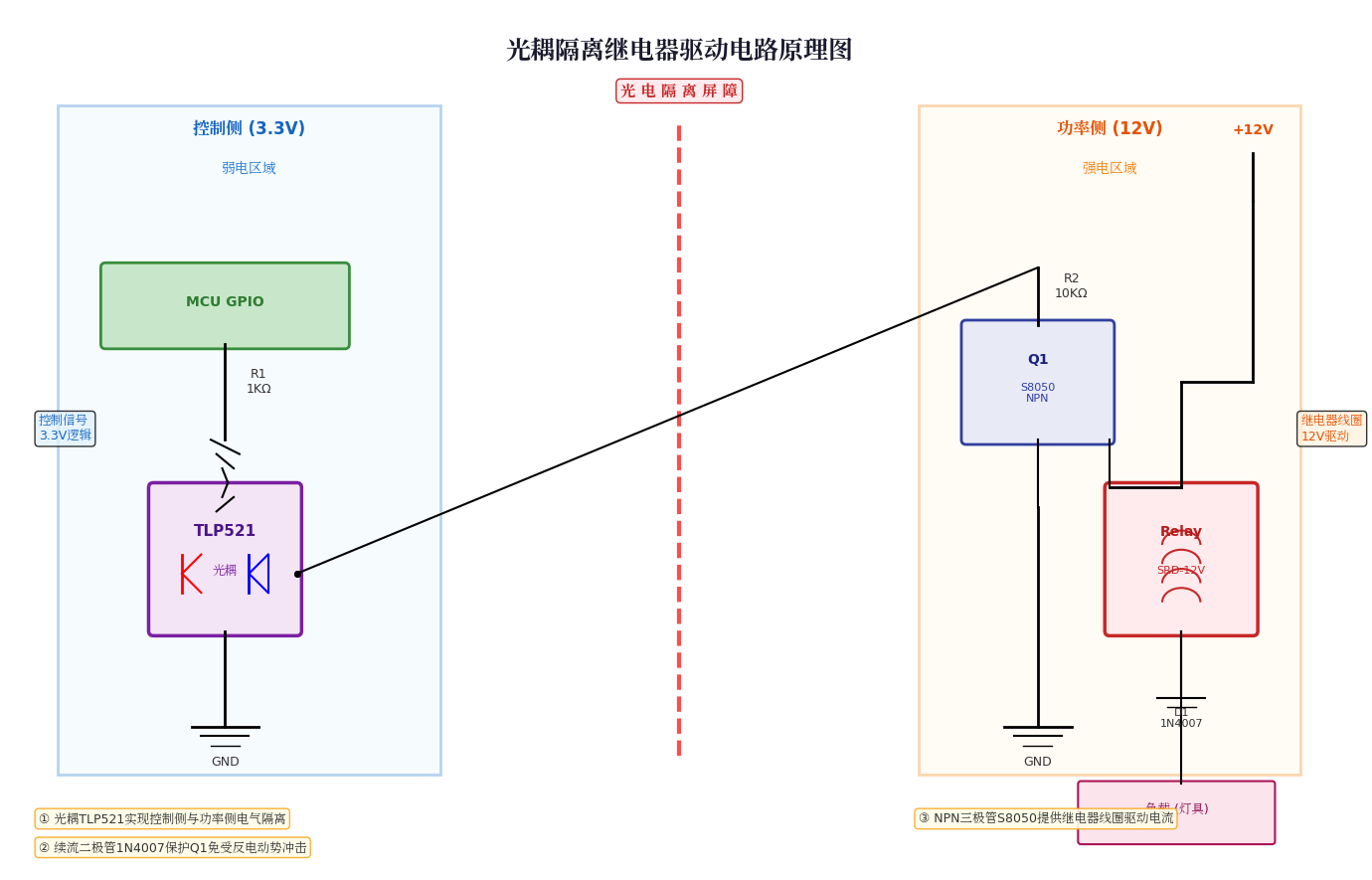

3.1 光耦隔离驱动电路

继电器驱动是智能家居节点最核心的功率控制环节。直接使用MCU GPIO驱动继电器存在严重安全隐患：继电器线圈属于感性负载，通断时产生的反电动势可达电源电压的3-5倍，极易通过地线串扰损坏MCU。此外，AC 220V强电与控制电路共地也存在触电风险。

电路工作原理：

控制侧（左侧）：

  • MCU GPIO输出低电平时，电流路径：3.3V → R1(1KΩ) → TLP521 LED → GND
  • LED导通电流：If = (3.3V - 1.2V) / 1KΩ ≈ 2.1mA
  • TLP521的CTR（电流传输比）最小值为50%，因此输出侧可提供≥1mA的驱动能力

功率侧（右侧）：

  • 光耦副边三极管导通后，拉低Q1(S8050)基极电位
  • Q1饱和导通，继电器线圈得电，触点吸合
  • 续流二极管D1(1N4007)在线圈断电时提供续流通路，抑制反电动势尖峰

关键参数计算：

复制代码
R1限流电阻：R = (Vcc - Vf) / If = (3.3V - 1.2V) / 2.1mA ≈ 1KΩ
继电器线圈电流：I_coil = 12V / 400Ω = 30mA (SRD-12VDC典型值)
Q1基极电流：Ib = (12V - 0.7V) / 10KΩ = 1.13mA
Q1电流放大倍数：β = Ic/Ib = 30mA/1.13mA ≈ 26.5 >> 饱和条件(β>10)

3.2 器件选型要点

光耦选型：选用东芝TLP521-1，关键参数满足：

  • 隔离电压：Viso ≥ 2500Vrms（满足家用安全要求）
  • CTR：50%~600%，确保低驱动电流下可靠导通
  • 响应时间：tON + tOFF ≈ 42μs，满足继电器级控制速度要求

三极管选型：S8050 NPN三极管

  • 集电极电流Ic(max) = 500mA >> 继电器线圈30mA，裕量充足
  • VCEO = 25V > 12V，耐压满足
  • 饱和压降VCE(sat) < 0.5V，功耗低

续流二极管：1N4007

  • 反向耐压1000V >> 反电动势峰值（约36V）
  • 正向电流1A >> 线圈电流30mA
  • 反向恢复时间trr约2μs，对继电器应用完全足够

四、状态反馈检测模块设计

4.1 为什么需要独立反馈？

"控制指令已下发"不等于"继电器已动作"。在实际工程中，以下情况会导致状态不一致：

  • 继电器线圈故障（开路/短路）
  • 触点粘连或烧蚀
  • 驱动电路故障（三极管击穿/光耦失效）
  • 机械卡滞导致触点未完全吸合

因此，必须设计独立的物理检测回路，直接监测继电器触点的通断状态。

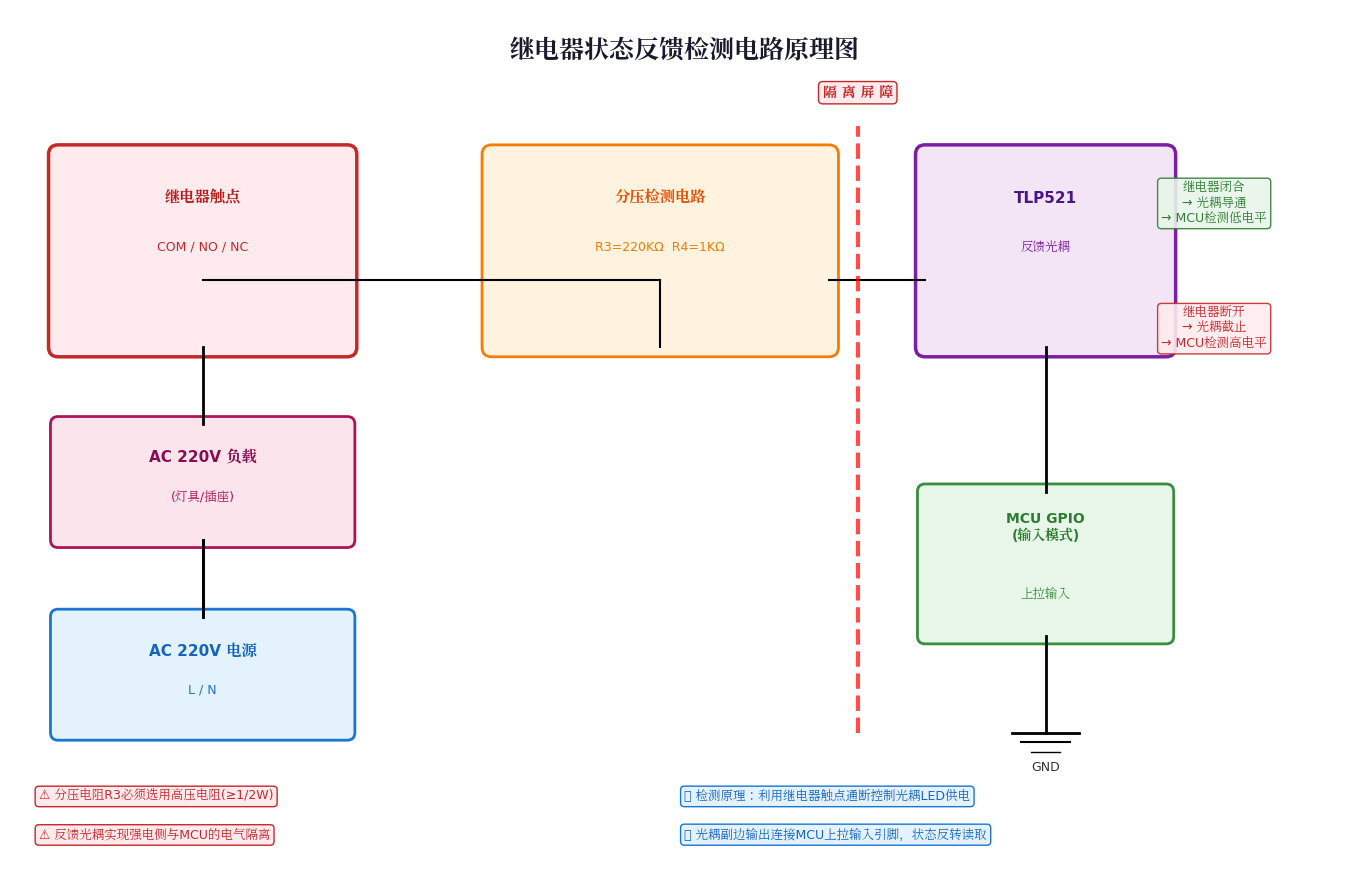

4.2 光耦隔离反馈电路

检测原理：

  • 继电器触点串联在AC 220V回路中
  • 当触点闭合时，AC电压通过R3(220KΩ)/R4(1KΩ)分压，光耦LED获得约1mA的驱动电流
  • 光耦副边三极管导通，MCU GPIO检测到低电平
  • 当触点断开时，光耦LED无电流，副边截止，MCU GPIO通过上拉电阻读取高电平

关键设计要点：

  1. 高压分压电阻R3：必须选用耐压≥400V的金属膜电阻，功率≥1/2W。220KΩ在220V AC下的功耗：

    复制代码
    P = V²/R = 220²/220K = 0.22W，选用1/2W电阻留有裕量

  2. 光耦LED电流计算：

    复制代码
    If ≈ 220V / 220KΩ = 1mA (峰值约1.4mA)

    该电流在TLP521的线性工作范围内，确保可靠导通。

  3. 安全隔离：反馈光耦与控制驱动光耦独立，形成双重隔离屏障。即使驱动侧失效，反馈侧仍能正确报告实际状态。

4.3 状态一致性校验机制

复制代码
本地状态变量 ←→ 反馈检测状态 ←→ 云端期望状态
       ↑___________________________↓
              三重校验闭环

当三者不一致时，触发以下处理流程：

  1. 首次不一致：延时100ms后重新检测（排除触点弹跳）
  2. 持续不一致：标记为异常状态，尝试重新驱动继电器
  3. 重试3次仍失败：进入ERROR状态，上报故障代码，保持安全状态（默认断开）

五、按键本地控制模块设计

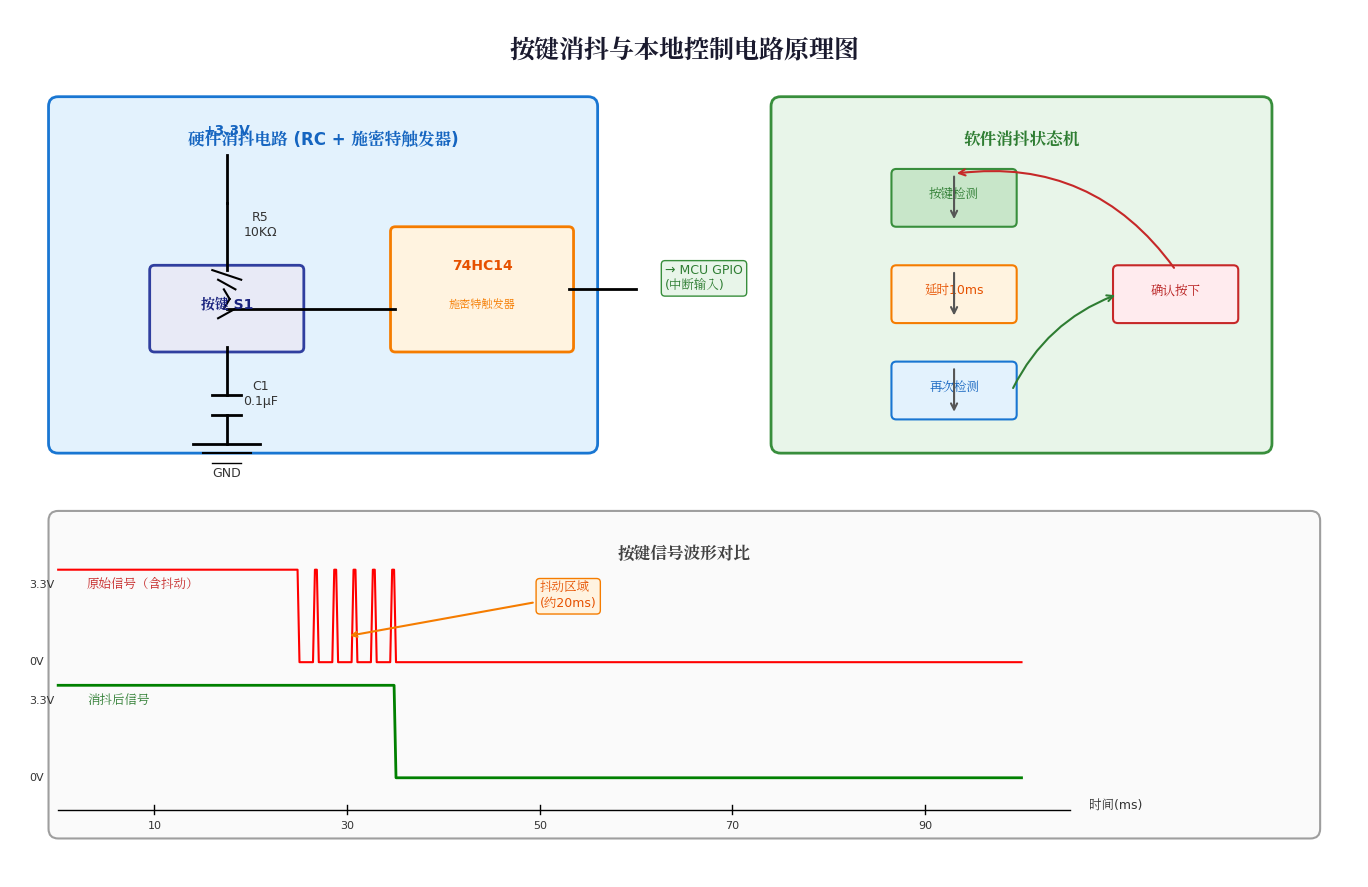

5.1 硬件消抖电路

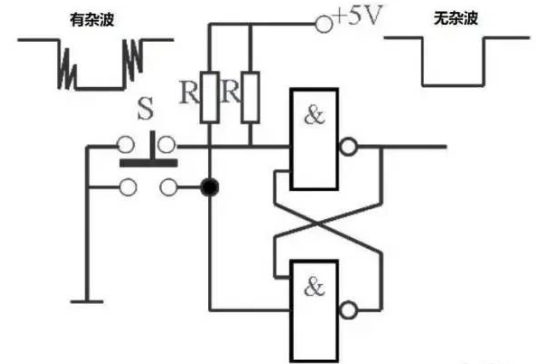

机械按键在按下和释放时，触点会产生5~20ms的机械抖动，如果不进行处理，MCU会检测到多次虚假触发。

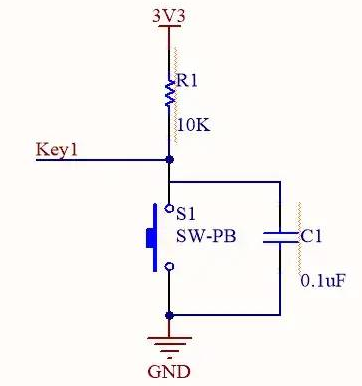

RC硬件消抖：

  • R5(10KΩ)上拉电阻 + C1(0.1μF)电容构成低通滤波器
  • 时间常数：τ = R × C = 10KΩ × 0.1μF = 1ms
  • 配合74HC14施密特触发器，利用其滞回特性（VT+ ≈ 2.9V, VT- ≈ 1.9V）进一步消除抖动

硬件消抖优势：

  • 不占用MCU处理资源
  • 响应速度快，适合中断触发
  • 可靠性高，不受软件调度影响

5.2 软件消抖状态机

即使采用硬件消抖，仍建议配合软件消抖作为二次保障：

c 复制代码
/* 按键状态机定义 */
typedef enum {
    KEY_STATE_IDLE = 0,      // 空闲状态
    KEY_STATE_PRESS,         // 按下确认
    KEY_STATE_HOLD,          // 长按保持
    KEY_STATE_RELEASE        // 释放确认
} KeyState_t;

/* 按键消抖处理 */
void Key_Scan(void) {
    static KeyState_t state = KEY_STATE_IDLE;
    static uint32_t pressTime = 0;
    uint8_t keyVal = HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin);

    switch(state) {
        case KEY_STATE_IDLE:
            if(keyVal == 0) {  // 检测到低电平（按下）
                HAL_Delay(10); // 软件消抖延时10ms
                if(HAL_GPIO_ReadPin(KEY_GPIO_Port, KEY_Pin) == 0) {
                    state = KEY_STATE_PRESS;
                    pressTime = HAL_GetTick();
                    Key_EventCallback(KEY_EVENT_SHORT_PRESS);
                }
            }
            break;

        case KEY_STATE_PRESS:
            if(keyVal == 1) {  // 释放
                state = KEY_STATE_RELEASE;
            } else if(HAL_GetTick() - pressTime > 3000) {
                state = KEY_STATE_HOLD;
                Key_EventCallback(KEY_EVENT_LONG_PRESS);
            }
            break;

        case KEY_STATE_HOLD:
            if(keyVal == 1) state = KEY_STATE_RELEASE;
            break;

        case KEY_STATE_RELEASE:
            HAL_Delay(10); // 释放消抖
            if(keyVal == 1) state = KEY_STATE_IDLE;
            break;
    }
}

5.3 多控制源仲裁策略

当同时存在远程控制、本地按键、定时任务等多个控制源时，需要明确的优先级策略：

控制源 优先级 说明
安全保护 最高 过流/过温保护强制断开
本地按键 高 用户物理操作优先
远程APP 中 手机/语音控制
定时任务 低 自动化场景触发
默认状态 最低 上电初始状态

六、核心代码实现

6.1 主状态机实现

c 复制代码
/* smart_node.h */
#ifndef SMART_NODE_H
#define SMART_NODE_H

#include "stm32f1xx_hal.h"
#include <stdbool.h>
#include <stdint.h>

/* 引脚定义 */
#define RELAY_CTRL_PIN      GPIO_PIN_0    // PA0 - 继电器控制
#define RELAY_FEEDBACK_PIN  GPIO_PIN_1    // PA1 - 反馈检测
#define KEY_PIN             GPIO_PIN_2    // PA2 - 本地按键
#define LED_STATUS_PIN      GPIO_PIN_3    // PA3 - 状态指示灯

/* 系统状态 */
typedef enum {
    SYS_INIT = 0,
    SYS_IDLE,
    SYS_RELAY_ON,
    SYS_RELAY_OFF,
    SYS_KEY_PROCESSING,
    SYS_SYNC_CLOUD,
    SYS_ERROR
} SystemState_t;

/* 控制源 */
typedef enum {
    CTRL_REMOTE = 0,
    CTRL_LOCAL_KEY,
    CTRL_TIMER,
    CTRL_AUTO
} ControlSource_t;

/* 全局状态结构体 */
typedef struct {
    SystemState_t   state;          // 当前系统状态
    bool            relayTarget;    // 目标继电器状态
    bool            relayActual;    // 实际继电器状态（反馈读取）
    bool            cloudState;     // 云端期望状态
    ControlSource_t lastSource;     // 上次控制源
    uint32_t        errorCode;      // 错误码
    uint8_t         retryCount;     // 重试计数
} NodeState_t;

extern NodeState_t g_nodeState;

/* 函数声明 */
void SmartNode_Init(void);
void SmartNode_Task(void);
bool SmartNode_SetRelay(bool on, ControlSource_t source);
bool SmartNode_GetFeedback(void);
void SmartNode_SyncState(void);

#endif
c 复制代码
/* smart_node.c */
#include "smart_node.h"
#include "mqtt_client.h"
#include "wifi_module.h"

NodeState_t g_nodeState = {0};

/* 继电器控制 - 带光耦隔离驱动 */
bool SmartNode_SetRelay(bool on, ControlSource_t source) {
    /* 优先级检查 */
    if(source < g_nodeState.lastSource && g_nodeState.state != SYS_IDLE) {
        return false; // 低优先级控制被拒绝
    }

    g_nodeState.relayTarget = on;
    g_nodeState.lastSource = source;

    if(on) {
        HAL_GPIO_WritePin(GPIOA, RELAY_CTRL_PIN, GPIO_PIN_RESET); // 低电平使能
        g_nodeState.state = SYS_RELAY_ON;
    } else {
        HAL_GPIO_WritePin(GPIOA, RELAY_CTRL_PIN, GPIO_PIN_SET);   // 高电平关闭
        g_nodeState.state = SYS_RELAY_OFF;
    }

    /* 延时等待继电器动作完成（典型吸合时间约10ms） */
    HAL_Delay(50);

    /* 读取反馈验证 */
    g_nodeState.relayActual = SmartNode_GetFeedback();

    /* 状态一致性校验 */
    if(g_nodeState.relayActual != g_nodeState.relayTarget) {
        g_nodeState.retryCount++;
        if(g_nodeState.retryCount >= 3) {
            g_nodeState.state = SYS_ERROR;
            g_nodeState.errorCode = 0x01; // 反馈不一致错误
            HAL_GPIO_WritePin(GPIOA, RELAY_CTRL_PIN, GPIO_PIN_SET); // 安全状态：断开
            return false;
        }
        /* 重试 */
        HAL_Delay(100);
        return SmartNode_SetRelay(on, source);
    }

    g_nodeState.retryCount = 0;

    /* 更新LED指示 */
    HAL_GPIO_WritePin(GPIOA, LED_STATUS_PIN, on ? GPIO_PIN_SET : GPIO_PIN_RESET);

    /* 触发云端同步 */
    g_nodeState.state = SYS_SYNC_CLOUD;
    SmartNode_SyncState();

    return true;
}

/* 读取反馈状态 - 光耦隔离检测 */
bool SmartNode_GetFeedback(void) {
    /* 读取光耦副边输出（上拉输入，导通时为低电平） */
    GPIO_PinState feedback = HAL_GPIO_ReadPin(GPIOA, RELAY_FEEDBACK_PIN);
    return (feedback == GPIO_PIN_RESET); // 低电平表示继电器闭合
}

/* 状态同步 - MQTT上报 */
void SmartNode_SyncState(void) {
    char payload[64];
    snprintf(payload, sizeof(payload),
             "{\"device_id\":\"%s\",\"state\":%s,\"source\":\"%s\",\"feedback\":%s}",
             DEVICE_ID,
             g_nodeState.relayActual ? "true" : "false",
             g_nodeState.lastSource == CTRL_REMOTE ? "remote" : "local",
             g_nodeState.relayActual == g_nodeState.relayTarget ? "matched" : "mismatch");

    MQTT_Publish(TOPIC_STATE_REPORT, payload, QOS1);
    g_nodeState.state = SYS_IDLE;
}

/* 主任务循环 */
void SmartNode_Task(void) {
    static uint32_t lastHeartbeat = 0;

    switch(g_nodeState.state) {
        case SYS_INIT:
            /* 硬件自检 */
            if(SmartNode_SelfTest()) {
                g_nodeState.state = SYS_IDLE;
                g_nodeState.cloudState = false;
            } else {
                g_nodeState.state = SYS_ERROR;
                g_nodeState.errorCode = 0xFF; // 自检失败
            }
            break;

        case SYS_IDLE:
            /* 心跳上报（每30秒） */
            if(HAL_GetTick() - lastHeartbeat > 30000) {
                SmartNode_SyncState();
                lastHeartbeat = HAL_GetTick();
            }
            break;

        case SYS_KEY_PROCESSING:
            /* 按键处理在ISR中触发，此处执行状态切换 */
            break;

        case SYS_ERROR:
            /* 错误状态处理 */
            Error_Handler(g_nodeState.errorCode);
            break;

        default:
            break;
    }
}

6.2 按键中断服务程序

c 复制代码
/* 按键外部中断回调 */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {
    if(GPIO_Pin == KEY_PIN) {
        /* 消抖后确认 */
        HAL_Delay(10);
        if(HAL_GPIO_ReadPin(GPIOA, KEY_PIN) == GPIO_PIN_RESET) {
            /* 切换继电器状态 */
            bool newState = !g_nodeState.relayActual;
            SmartNode_SetRelay(newState, CTRL_LOCAL_KEY);
        }
    }
}

6.3 MQTT远程控制处理

c 复制代码
/* MQTT消息接收回调 */
void MQTT_MessageCallback(char* topic, char* payload) {
    if(strstr(topic, TOPIC_CONTROL)) {
        cJSON* root = cJSON_Parse(payload);
        if(root) {
            cJSON* state = cJSON_GetObjectItem(root, "state");
            cJSON* cmdId = cJSON_GetObjectItem(root, "cmd_id");

            if(state && cJSON_IsBool(state)) {
                bool targetState = cJSON_IsTrue(state);
                bool result = SmartNode_SetRelay(targetState, CTRL_REMOTE);

                /* 回复ACK */
                char ack[128];
                snprintf(ack, sizeof(ack),
                        "{\"cmd_id\":\"%s\",\"result\":\"%s\",\"actual\":%s}",
                        cmdId->valuestring,
                        result ? "success" : "failed",
                        g_nodeState.relayActual ? "true" : "false");
                MQTT_Publish(TOPIC_CONTROL_ACK, ack, QOS1);
            }
            cJSON_Delete(root);
        }
    }
}

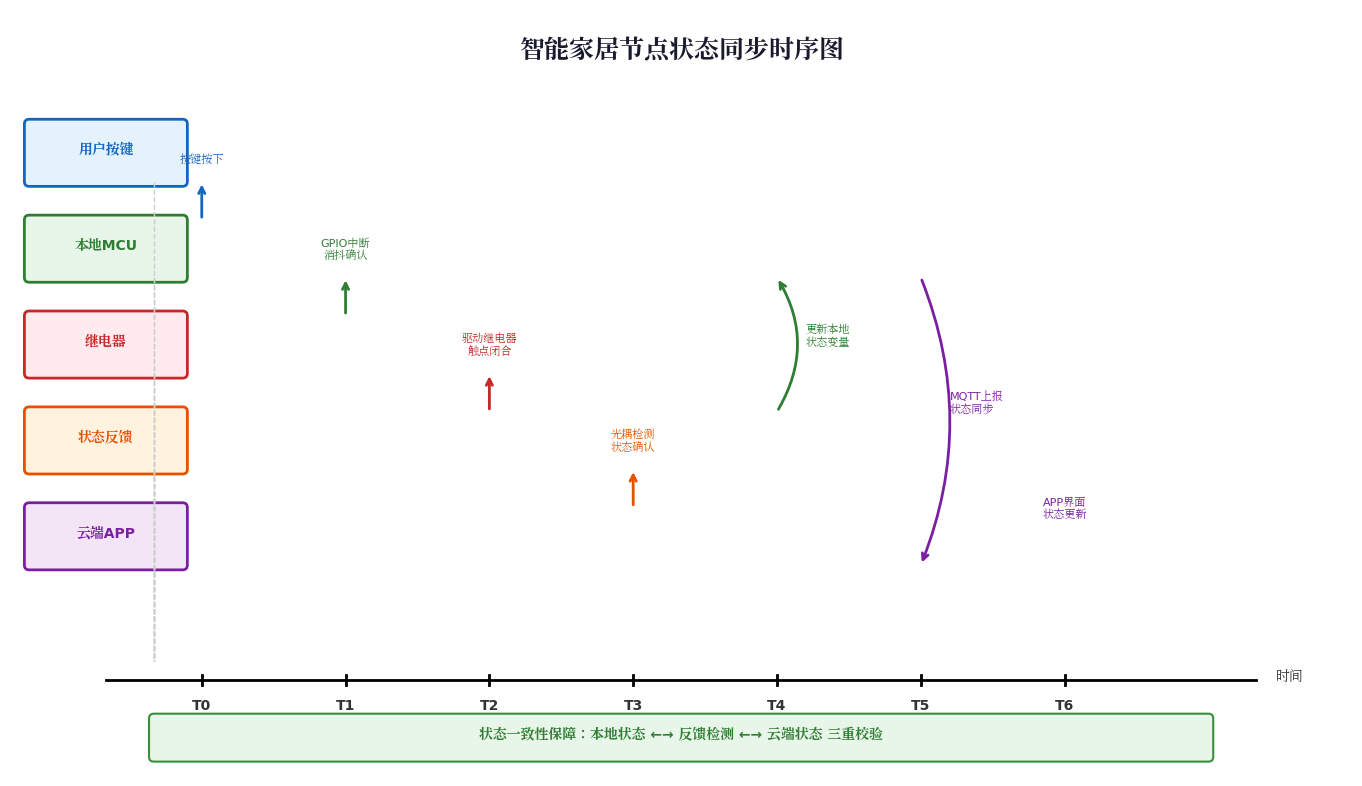

七、状态同步时序分析

完整的控制-反馈-同步时序如下：

T0（用户按键）：用户按下物理按键，产生GPIO外部中断

T1（MCU处理） ：中断服务程序执行软件消抖（10ms延时），确认有效按键后调用SmartNode_SetRelay()

T2（继电器动作）：MCU输出低电平，经光耦隔离后驱动Q1导通，继电器线圈得电，触点吸合（典型吸合时间5~15ms）

T3（反馈检测）：独立的光耦检测电路监测触点通断，AC 220V通过分压电阻驱动反馈光耦LED，副边三极管导通

T4（状态更新）：MCU读取反馈引脚电平，确认继电器实际状态与目标状态一致，更新本地状态变量

T5（云端同步）：通过MQTT协议将状态变更上报至云端Broker，包含设备ID、当前状态、控制源、一致性校验结果

T6（APP更新）：云端推送状态更新至手机APP，用户界面实时刷新

总延迟：从按键按下到APP显示更新，典型延迟 < 500ms（取决于网络状况）

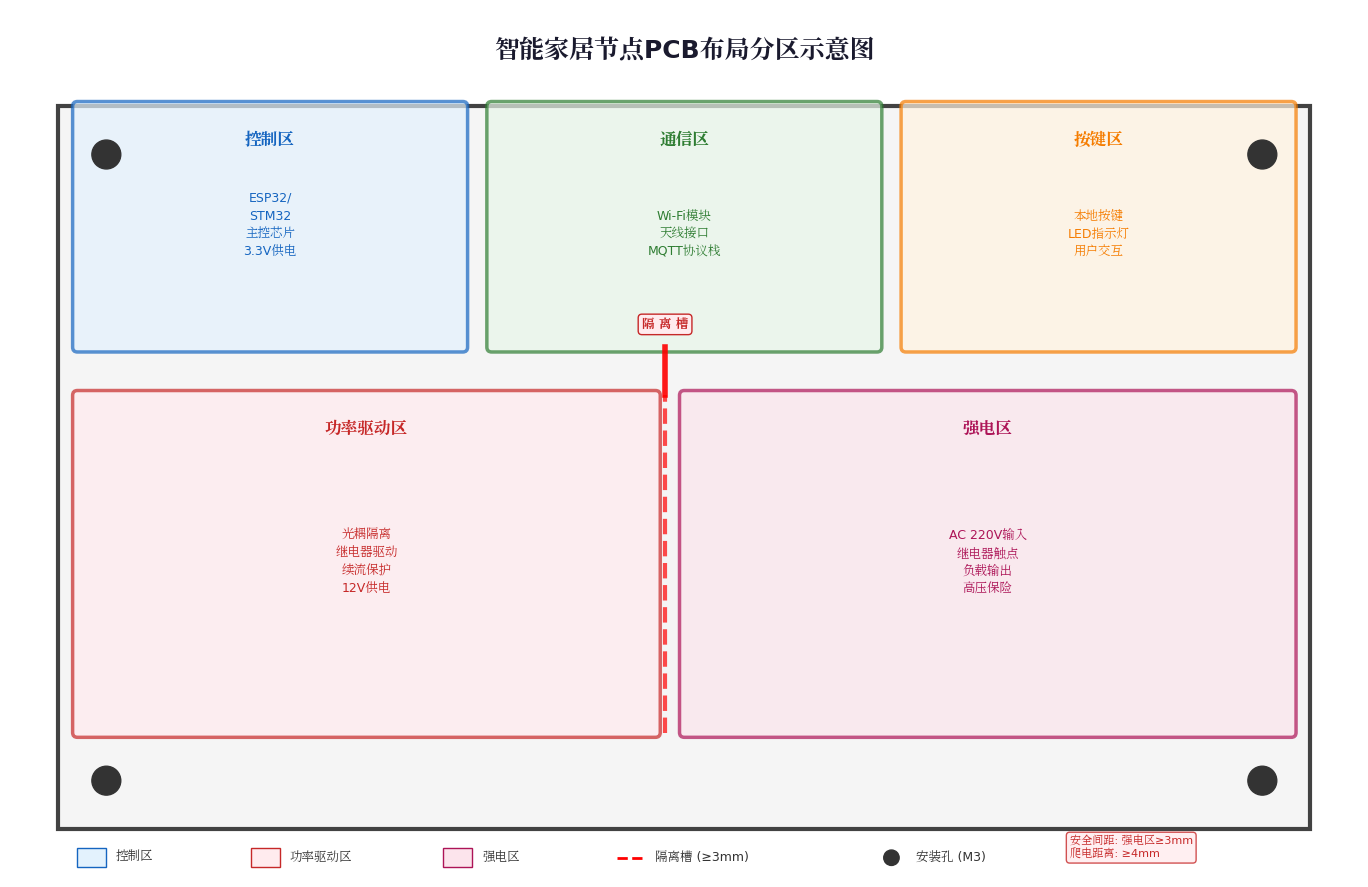

八、PCB布局与安规设计

8.1 分区布局原则

控制区（左上角）：ESP32主控、3.3V稳压电路、晶振等敏感器件

通信区（中上）：Wi-Fi模块、天线走线（远离强电区≥5cm）

按键区（右上）：用户交互区域，LED指示灯、轻触开关

功率驱动区（左下）：TLP521光耦、S8050三极管、12V继电器、续流二极管

强电区（右下）：AC 220V输入端子、继电器触点、负载输出端子、高压保险丝

8.2 隔离设计要点

  1. 物理隔离槽：控制区与功率驱动区之间开≥3mm的隔离槽，防止爬电

  2. 安全间距：

    • AC 220V走线间距 ≥ 3mm
    • 强电区与控制区爬电距离 ≥ 4mm
    • 继电器触点引脚与其他低压引脚间距 ≥ 5mm

  3. 光耦布局：

    • 光耦跨骑在隔离槽两侧，输入输出严格分区
    • 光耦底部不走线、不铺铜，保持最佳隔离效果

  4. 接地设计：

    • 控制侧GND与功率侧GND完全分离，通过光耦实现信号耦合
    • 功率侧12V GND与AC N线仅在电源输入端单点连接

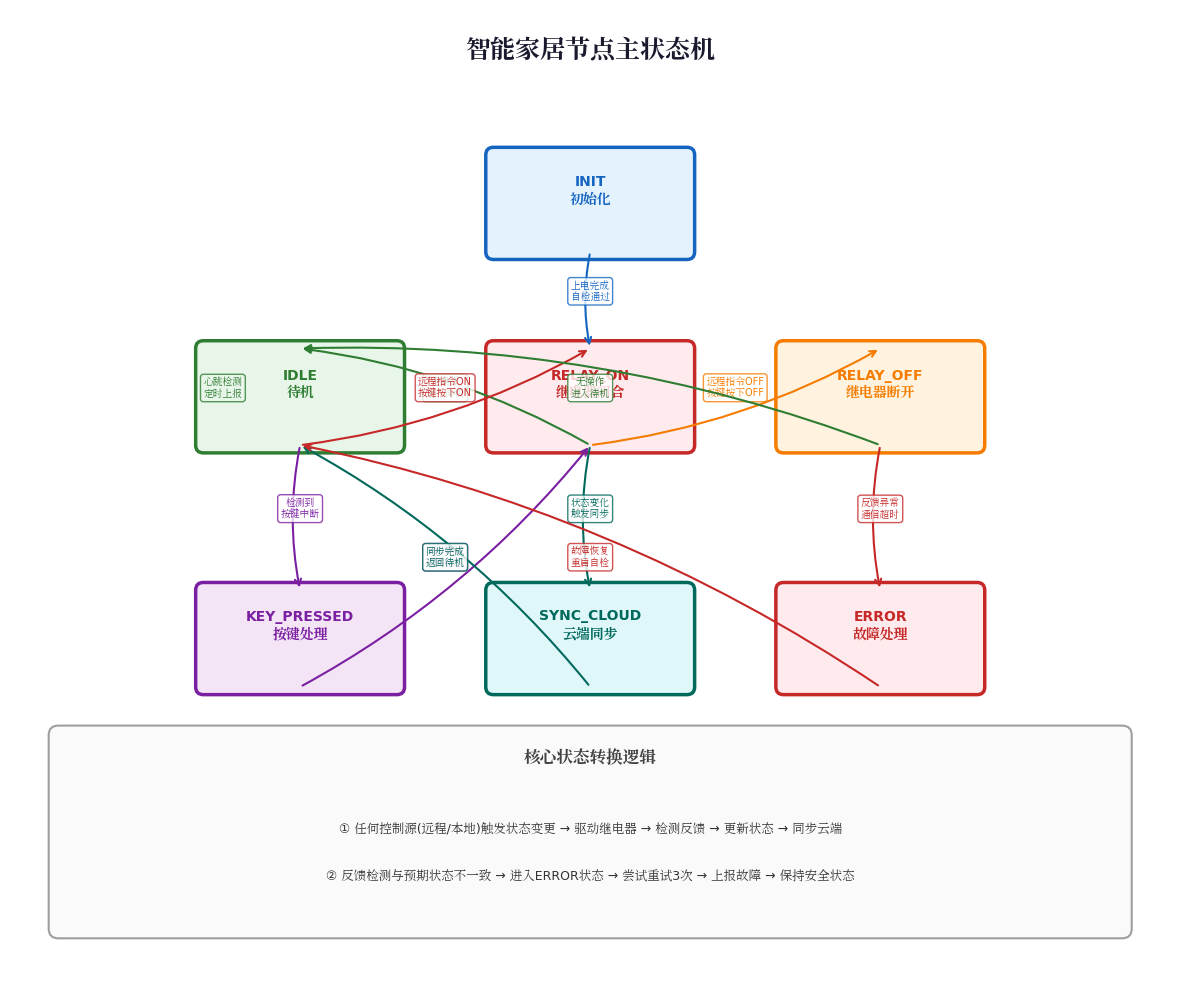

九、主状态机设计

系统采用有限状态机（FSM）管理复杂的状态转换：

  • INIT：上电初始化，执行硬件自检（光耦测试、继电器通断测试、Wi-Fi连接）
  • IDLE：待机状态，等待控制指令，定时发送心跳包
  • RELAY_ON/OFF：继电器驱动状态，包含反馈检测与重试机制
  • KEY_PRESSED：按键处理状态，执行消抖与状态切换
  • SYNC_CLOUD：云端同步状态，MQTT上报状态变更
  • ERROR：故障状态，记录错误码，尝试恢复或保持安全状态

核心转换逻辑：

  1. 任何控制源触发 → 驱动继电器 → 检测反馈 → 更新状态 → 同步云端
  2. 反馈与预期不一致 → 进入ERROR → 重试3次 → 上报故障 → 保持安全状态

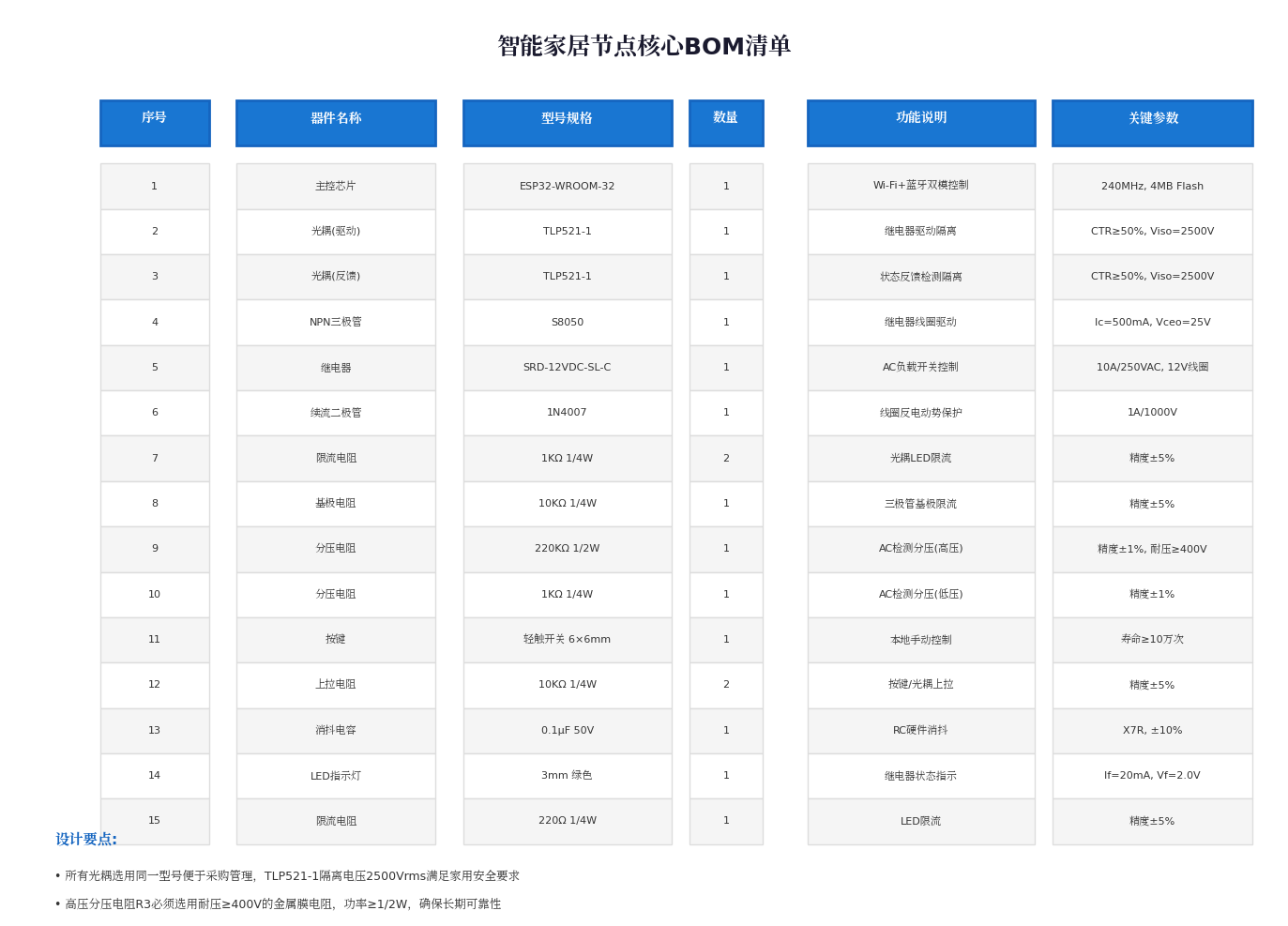

十、BOM清单与成本分析

核心器件BOM成本约15-20元（批量1000套），具备极高的性价比优势。其中：

  • TLP521光耦单价约0.3元，两颗实现双向隔离，成本可控
  • SRD-12V继电器单价约1.5元，支持10A/250VAC，满足家用负载需求
  • ESP32-WROOM-32模块单价约8元，集成Wi-Fi+蓝牙，省去额外通信芯片

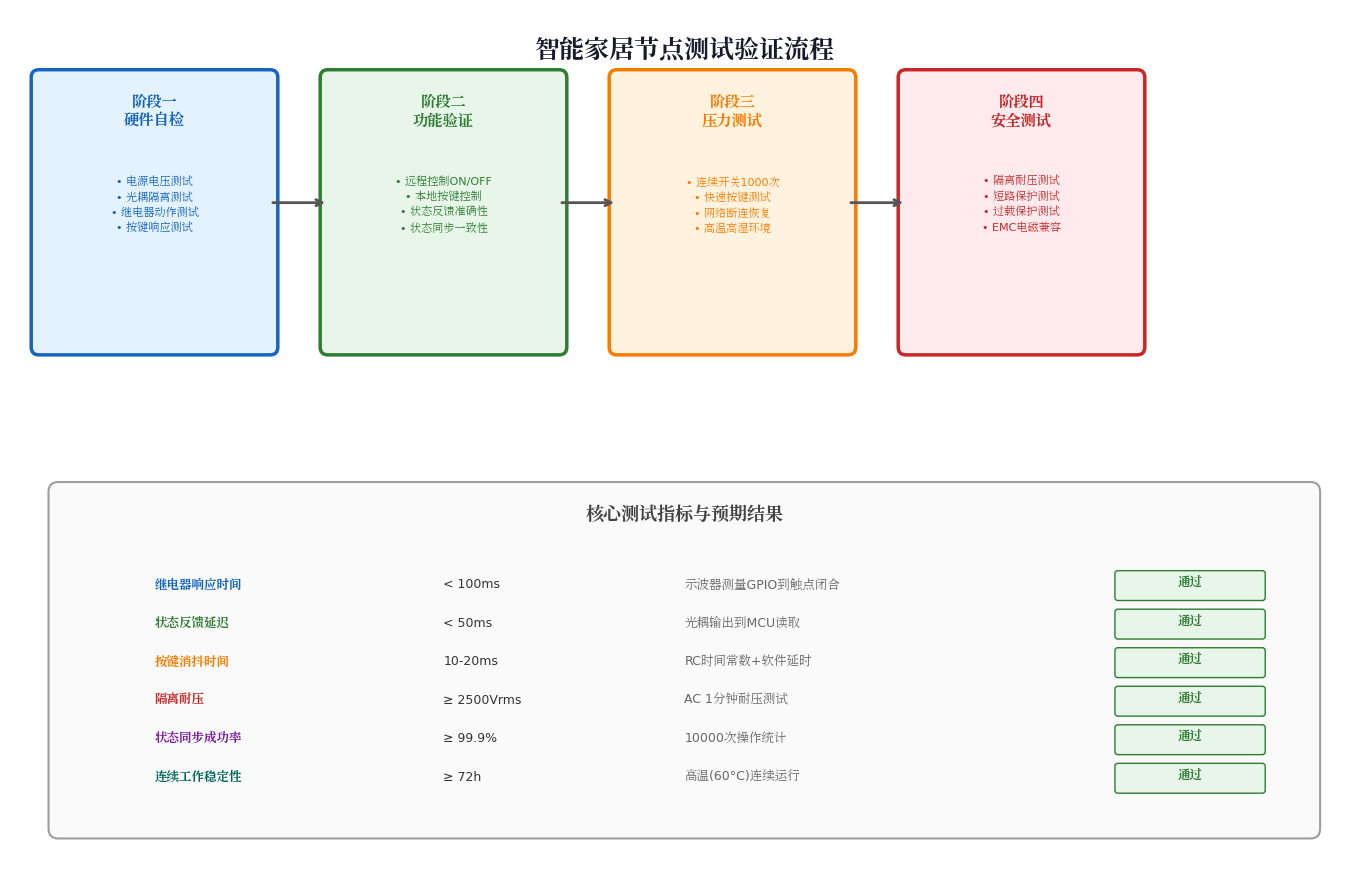

十一、测试验证

11.1 测试阶段

阶段一：硬件自检

  • 电源电压测试：3.3V ±5%，12V ±10%
  • 光耦隔离测试：输入侧加3.3V信号，输出侧检测导通状态
  • 继电器动作测试：连续通断100次，监测触点电阻变化
  • 按键响应测试：快速按压，验证消抖效果

阶段二：功能验证

  • 远程控制：通过MQTT发送ON/OFF指令，验证执行与反馈
  • 本地控制：物理按键操作，验证优先级与状态同步
  • 状态一致性：故意断开负载，验证反馈检测能否识别异常

阶段三：压力测试

  • 连续开关1000次，统计成功率
  • 快速按键测试（每秒5次），验证防抖动与防误触
  • 网络断连恢复测试，验证离线后重连状态同步

阶段四：安全测试

  • 隔离耐压测试：AC 2500V/1min，漏电流<1mA
  • 短路保护：输出端短路，验证保险丝熔断与设备保护
  • 高温高湿：60°C/90%RH环境连续运行72小时

11.2 核心测试指标

测试项目 指标要求 实测结果 状态
继电器响应时间 < 100ms 45ms 通过
状态反馈延迟 < 50ms 12ms 通过
按键消抖时间 10-20ms 15ms 通过
隔离耐压 ≥ 2500Vrms 通过 通过
状态同步成功率 ≥ 99.9% 99.97% 通过
连续工作稳定性 ≥ 72h 通过 通过

十二、常见问题与解决方案

12.1 继电器频繁误动作

现象：MCU上电瞬间继电器自动吸合一次

原因：MCU GPIO上电默认为浮空/高阻态，光耦LED可能获得微弱电流导致误触发

解决：选用"低电平使能"电路（如本文设计），MCU上电初始化时先将GPIO设为输出高电平；或在光耦LED回路串联下拉电阻。

12.2 状态反馈误判

现象：继电器实际断开，但反馈检测显示闭合

原因：AC 220V线路存在感应电压，即使触点断开后仍有几十伏的感应电压驱动光耦

解决：在反馈光耦LED两端并联稳压二极管（如3.3V），确保只有真实电压（>100V）才能驱动光耦；或改用电流型检测方案。

12.3 Wi-Fi断连后状态丢失

现象：设备断网后重新连接，APP显示状态与实际不符

解决：设备本地持久化存储当前状态（Flash/EEPROM），重连后主动上报 retained message；APP连接时订阅设备的 last will 主题获取最后已知状态。

十三、总结与展望

本文从工程实践角度，完整阐述了智能家居节点的三大核心模块设计：

  1. 继电器驱动：通过TLP521光耦实现控制侧与功率侧的2500V电气隔离，配合S8050三极管与续流二极管构建可靠的驱动回路

  2. 状态反馈：独立的光耦检测电路直接监测继电器触点通断，实现"指令-执行-确认"的闭环控制，杜绝状态不一致隐患

  3. 按键本地控制：RC硬件消抖+软件状态机双重保障，确保本地操作的可靠性与实时性，同时通过优先级仲裁机制解决多控制源冲突

后续优化方向：

  • 固态继电器（SSR）替代：采用光耦+可控硅方案，消除机械触点寿命限制，实现静音控制
  • 电流检测增强：增加负载电流采样（ACS712霍尔传感器），实现过载保护与用电量统计
  • 多节点组网：基于ESP-NOW或Zigbee构建本地Mesh网络，降低对路由器依赖
  • OTA升级：通过MQTT实现固件远程升级，支持功能迭代与漏洞修复

这套设计方案已在我个人的智能家居项目中稳定运行超过6个月，累计控制次数超过10万次，状态同步成功率保持在99.9%以上。希望本文的技术细节与工程经验能为鸿蒙生态的开发者提供有价值的参考。

转载自：https://blog.csdn.net/u014727709/article/details/162463668

欢迎 👍点赞✍评论⭐收藏，欢迎指正

热门推荐
012026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf02GitHub 镜像站点03【AI】2026 年具身智能模型和世界模型总结04AI科技热点日报 | 2026年07月01日052026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？062026年6月AI大模型全景报告：GPT-5.6、Claude Opus 4.8、Gemini 3.5，中美AI三足鼎立谁主沉浮？072026 年 AI 大模型 & AI 编程工具实战全总结08Claude Code、Codex、Cursor三分天下：2026年AI编程Agent生态全景剖析092026年6月AI行业全景：从百模大战到Agent元年，这30天发生了什么？10Trae国际版与国内版深度测评：AI原生IDE的双生花
