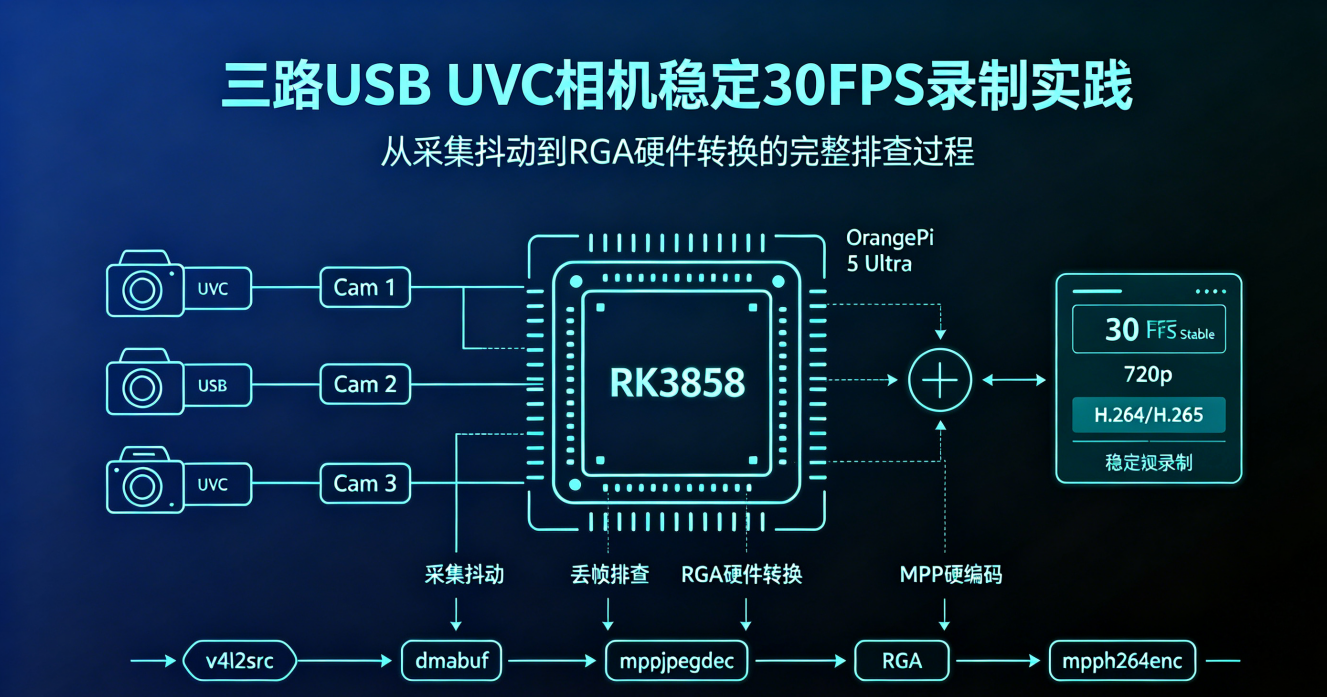

RK3588（OrangePi 5 Ultra）三路 USB UVC 相机稳定30FPS录制实践：从采集抖动到 RGA 硬件转换的完整排查过程

一、项目背景

最近在做一个基于 RK3588（OrangePi 5 Ultra） 的多路视频采集与录制项目。

系统需要同时接入 三路 USB UVC 相机：

video3：第一路核心相机
video5：第二路核心相机
video1：第三路辅助相机

项目要求：

两路核心相机必须稳定 30FPS
同时录制 MP4 文件
后续还需要进行实时推流和 AI 推理
CPU 占用尽量低

整体数据流如下：

text 复制代码

USB Camera
      │
      ▼
MJPEG 30FPS
      │
      ▼
Hardware Decode（MPP）
      │
      ▼
RGA 色彩转换
      │
      ▼
MPP H264/H265 Encoder
      │
      ▼
MP4 Recorder

最终目标不是 ffprobe 显示 30fps，而是真实采集、真实编码都稳定达到 30FPS。

二、硬件环境

开发板：

复制代码

OrangePi 5 Ultra
RK3588
Ubuntu 22.04
Kernel 5.10

相机：

复制代码

USB UVC Camera
960×720
MJPEG
30FPS

编码：

复制代码

Rockchip MPP
mppjpegdec
mpph264enc
mpph265enc

色彩转换：

复制代码

librga

三、首先确认相机本身是否支持30FPS

第一步一定不要急着写程序。

先确认相机到底支持什么格式。

查看：

bash 复制代码

v4l2-ctl -d /dev/video5 --list-formats-ext

得到：

复制代码

MJPG
960x720
30fps

1280x720
30fps

YUYV
960x720
10fps

这里得到两个重要结论：

MJPEG 可以 30FPS
YUYV 最大只有 10FPS

因此后续所有录制方案都必须基于 MJPEG。

四、第一步排查------到底是不是采集问题？

很多人第一反应就是：

GStreamer 怎么只有 28FPS？

实际上第一步应该先验证 V4L2 驱动采集能力。

测试：

bash 复制代码

v4l2-ctl \
-d /dev/video5 \
--stream-mmap \
--stream-count=600 \
--stream-to=/dev/null

结果：

复制代码

30.07 fps
30.08 fps
30.06 fps

说明：

相机本身没问题。
USB 没问题。
V4L2 驱动也没问题。

真正的问题发生在后面的处理链路。

五、第二步排查------GStreamer 是否已经开始掉帧？

继续验证：

bash 复制代码

gst-launch-1.0 -v \
v4l2src device=/dev/video5 io-mode=2 \
! image/jpeg,width=960,height=720,framerate=30/1 \
! queue \
! fpsdisplaysink \
video-sink=fakesink \
sync=false \
text-overlay=false

观察：

复制代码

current=30.08

↓

28.20

↓

26.30

↓

30.07

平均：

复制代码

28.xx FPS

这里说明：

采集虽然平均还能接近30FPS，但是整个 GStreamer Pipeline 已经开始发生抖动。

虽然没有真正丢帧，但 Pipeline 已经出现 Scheduling 抖动。

六、第三步------验证最简单的录制

先不要编码。

直接保存 MJPEG。

Pipeline：

text 复制代码

v4l2src
↓
jpegparse
↓
avimux
↓
AVI

命令：

bash 复制代码

gst-launch-1.0 -e \
v4l2src device=/dev/video5 \
! image/jpeg,width=960,height=720,framerate=30/1 \
! jpegparse \
! avimux \
! filesink location=test.avi

优点：

不解码
不编码
CPU 非常低
基本可以保持 30FPS

缺点：

文件巨大
三分钟接近 1GB+

显然不能用于实际项目。

七、第四步------尝试硬件 H264/H265 编码

开始尝试：

复制代码

MJPEG
↓
mppjpegdec
↓
videoconvert
↓
NV12
↓
mpph264enc

测试命令：

bash 复制代码

gst-launch-1.0 -e \
v4l2src device=/dev/video5 \
! image/jpeg,width=960,height=720,framerate=30/1 \
! jpegparse \
! mppjpegdec \
! videoconvert \
! video/x-raw,format=NV12 \
! mpph264enc \
! h264parse \
! mp4mux \
! filesink location=test.mp4

最终得到：

画面正常
MP4正常
但是三路录制开始掉帧

CPU 使用率明显升高。

八、定位真正瓶颈------videoconvert

为了确认到底是谁慢，分别测试：

① 只有：

复制代码

mppjpegdec

和

②

复制代码

mppjpegdec
↓
videoconvert

统计结果：

不使用 videoconvert

real ≈64s
user ≈8s

使用 videoconvert

real ≈70s
user ≈207s

CPU 时间暴涨。

说明：

真正瓶颈不是 MPP Encoder ，而是 videoconvert（软件颜色转换）。

九、为什么会出现 NV16？

很多人会疑惑：

为什么 mppjpegdec 出来的不是 NV12？

查看 caps：

复制代码

video/x-raw
format=NV16

原因：

MJPEG 本质来自 YUV422 ，Rockchip 的 mppjpegdec 会直接输出 NV16 。

而编码器需要 NV12。

因此以前其实一直都是：

复制代码

NV16 → videoconvert → NV12

CPU 就耗在这里。

十、尝试直接送编码器

于是尝试：

复制代码

NV16 → mpph265enc

结果：

FPS 非常漂亮。

但是：

颜色错误
尺寸错误

例如：

输入 960×720，输出 1280×720，颜色也偏绿。

说明：不能直接使用。

十一、最终解决方案------RGA 硬件转换

于是改成：

复制代码

MJPEG
↓
mppjpegdec
↓
NV16
↓
RGA
↓
NV12
↓
mpph265enc

转换代码：

cpp 复制代码

imcvtcolor(
    src,
    dst,
    RK_FORMAT_YCbCr_422_SP,
    RK_FORMAT_YCbCr_420_SP
);

整个转换完全走 RGA Hardware，CPU 基本不参与。

十二、60秒严格30FPS测试

测试程序：

bash 复制代码

./rga_appsrc_h265_test \
60 \
960 \
720 \
50 \
2 \
videos \
1200000 \
/dev/video1 \
/dev/video3 \
/dev/video5

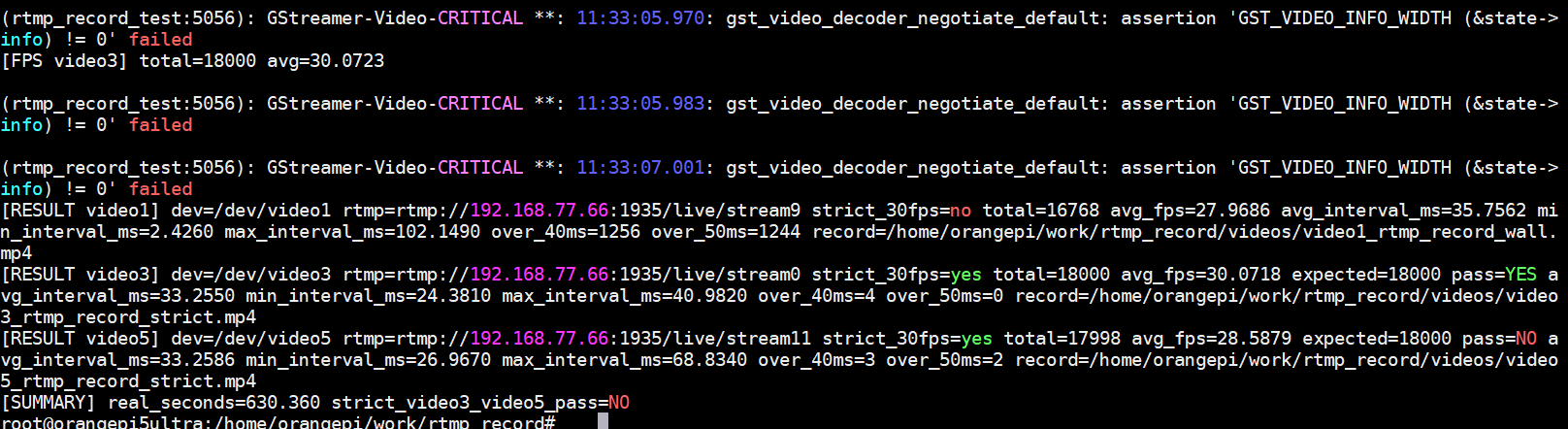

统计结果：

video3 ：1800 Frames，30.08FPS → PASS
video5 ：1800 Frames，30.08FPS → PASS
video1：1705 Frames，28.6FPS

项目要求只有 video3 和 video5 这两路核心相机必须严格 30FPS，第三路辅助相机允许略低帧率，因此最终方案满足需求。

十三、常用测试命令汇总

1）查看相机支持格式

bash 复制代码

v4l2-ctl -d /dev/video5 --list-formats-ext

2）查看当前参数

bash 复制代码

v4l2-ctl -d /dev/video5 --all

3）测试底层采集 FPS

bash 复制代码

v4l2-ctl \
-d /dev/video5 \
--set-parm=30 \
--stream-mmap \
--stream-count=600 \
--stream-to=/dev/null

4）测试 GStreamer Pipeline FPS

bash 复制代码

gst-launch-1.0 -v \
v4l2src device=/dev/video5 io-mode=2 \
! image/jpeg,width=960,height=720,framerate=30/1 \
! queue max-size-buffers=60 \
! fpsdisplaysink \
video-sink=fakesink \
sync=false \
text-overlay=false

5）MJPEG 原始 AVI 录制

bash 复制代码

gst-launch-1.0 -e \
v4l2src device=/dev/video5 \
! image/jpeg,width=960,height=720,framerate=30/1 \
! jpegparse \
! avimux \
! filesink location=test.avi

6）MPP H264 编码录制

bash 复制代码

gst-launch-1.0 -e \
v4l2src device=/dev/video5 \
! image/jpeg,width=960,height=720,framerate=30/1 \
! jpegparse \
! mppjpegdec \
! videoconvert \
! video/x-raw,format=NV12 \
! mpph264enc \
! h264parse \
! mp4mux \
! filesink location=test.mp4

7）RGA + MPP H265 测试程序

bash 复制代码

./rga_appsrc_h265_test \
60 \
960 \
720 \
50 \
2 \
videos \
1200000 \
/dev/video1 \
/dev/video3 \
/dev/video5

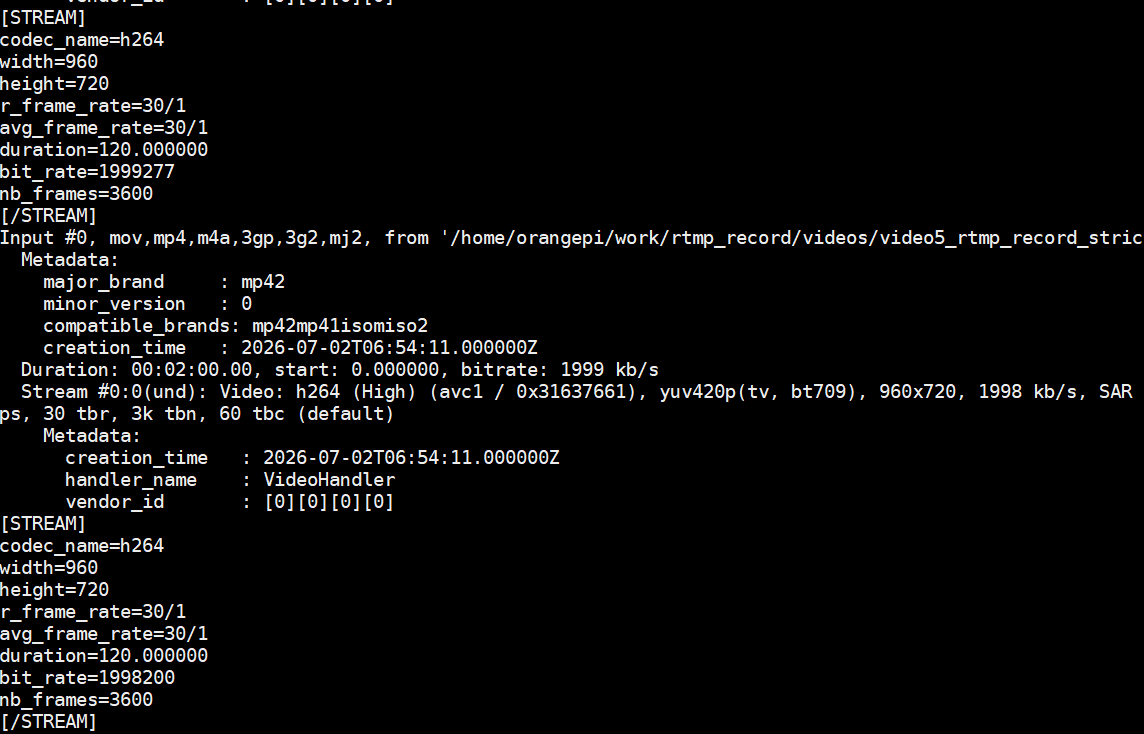

8）检查录制结果

bash 复制代码

ffprobe \
-hide_banner \
-select_streams v:0 \
-show_entries \
stream=codec_name,width,height,avg_frame_rate,r_frame_rate,nb_frames,duration,bit_rate \
video3_rga_nv12_h265_strict.mp4

期望输出：

复制代码

width=960
height=720
avg_frame_rate=30/1
nb_frames=1800

十四、最终架构

最终采用如下录制架构：

text 复制代码

USB Camera
        │
        ▼
MJPEG (30FPS)
        │
        ▼
mppjpegdec
        │
        ▼
NV16
        │
        ▼
RGA（NV16 → NV12）
        │
        ▼
mpph264enc / mpph265enc
        │
        ▼
MP4 Recorder
        │
        ▼
Frame Monitor（统计帧率、掉帧、同步状态）

其中，Frame Monitor 持续统计以下指标：

实际采集帧数（Capture Frames）
编码输出帧数（Encoded Frames）
平均 FPS（Average FPS）
最大帧间隔（Max Frame Interval）
超过 40 ms / 50 ms 的帧数
核心两路相机是否达到 expected_frames = seconds × 30

这些统计信息能够快速判断问题究竟发生在采集、颜色转换还是编码阶段，对于后续定位性能瓶颈非常有帮助。

十五、总结

经过多轮测试与逐步排查，最终得到以下结论：

USB UVC 相机本身可以稳定输出 30FPS，V4L2 驱动不是瓶颈。
MPP（Rockchip 硬件编解码）性能充足，三路实时编码并非主要限制因素。
软件 videoconvert 是三路实时录制最大的性能瓶颈，CPU 开销明显。
mppjpegdec 原生输出为 NV16，直接送入编码器虽然帧率高，但会导致颜色和分辨率异常。
使用 RGA 完成 NV16→NV12 的硬件色彩转换后，可以兼顾正确画面和低 CPU 占用。
在当前方案下，两路核心相机（video3、video5）已经连续 60 秒实现严格 1800 帧（30FPS），满足项目需求。

下一步计划：

验证 RGA 输出的视频颜色和分辨率在长时间运行下保持正确。
完成 5 分钟、10 分钟压力测试，观察是否存在累计掉帧。
在实际业务曝光、补光条件下再次验证帧率稳定性。
将这套 MPP + RGA 的录制链路完整迁移到正式项目，实现三路采集、实时录制、推流与 AI 推理协同运行。

希望这篇实践记录能为使用 RK3588、OrangePi 5 Ultra、GStreamer、MPP、RGA 实现多路 USB UVC 相机稳定录制的开发者提供一些参考。欢迎交流更多关于多路采集、硬件编解码和嵌入式视觉系统优化的经验。
