信号路径成为测试瓶颈
"什么是射频开关矩阵？它和普通开关有什么区别？"------在无线通信、雷达系统、卫星导航及前沿科研的测试测量领域，工程师与研究人员正日益频繁地提出这个问题。随着 5G/6G、大规模 MIMO、低空经济、自动驾驶等技术的飞速发展，被测设备（DUT）的射频端口数量激增，测试场景也愈发复杂。传统依赖人工手动插拔线缆或使用简易单刀开关进行信号路由的方式，不仅效率低下、易出错，更难以满足自动化、高吞吐量测试的需求，成为研发效率与生产节拍的隐形瓶颈。
射频开关矩阵，正是为解决这一核心痛点而生的专业化测试仪器。它远非一个"大号开关"，而是一个集成了精密射频通路、智能控制逻辑与高速切换能力的信号路由中枢。本文将深入浅出地解析射频开关矩阵的核心原理、技术特性及其与普通开关的本质区别，并探讨如何借助开关矩阵解决方案，实现多通道信号的灵活、可靠与自动化路由，从而为您的测试系统注入高效能。
一、 射频开关矩阵是什么？定义与核心构成
射频开关矩阵，本质上是一个可编程的多输入多输出（MIMO）射频信号路由系统。它由内部大量的固态射频开关单元按照特定的拓扑结构连接而成，形成一个紧密的信号通路网络。用户可以通过软件指令（如 SCPI 命令）或图形化界面（Web GUI），动态地配置任意输入端口与任意输出端口之间的连接关系，从而实现信号路径的快速、灵活切换。
一个典型的射频开关矩阵系统通常包含以下几个核心部分：
- 射频开关单元：基于固态半导体技术的无机械触点开关，从源头上确保了超快且无磨损的路径切换。
- 矩阵拓扑结构：决定了信号路由的灵活性和隔离度。
- 阻塞式（Blocking）矩阵：允许任意输入连接到任意输出，但在同一时刻，一个输出端口只能连接一个输入端口。
- 非阻塞式（Non-blocking）/ 双向矩阵：提供更高的拓扑灵活性，允许多个信号路径同时存在且互不干扰，常用于复杂的路由或多通道分发场景。
- 控制与接口模块：支持 LAN、USB 等主流远程控制接口，并全面集成标准 SCPI 命令集或提供直观的 Web GUI，便于无缝嵌入到自动化测试系统（ATE）中。
- 结构与形态设计：通常采用紧凑的 19 英寸机架式设计（如 1U 或 2U 形态），能够在极度有限的空间内实现极高的通道密度。

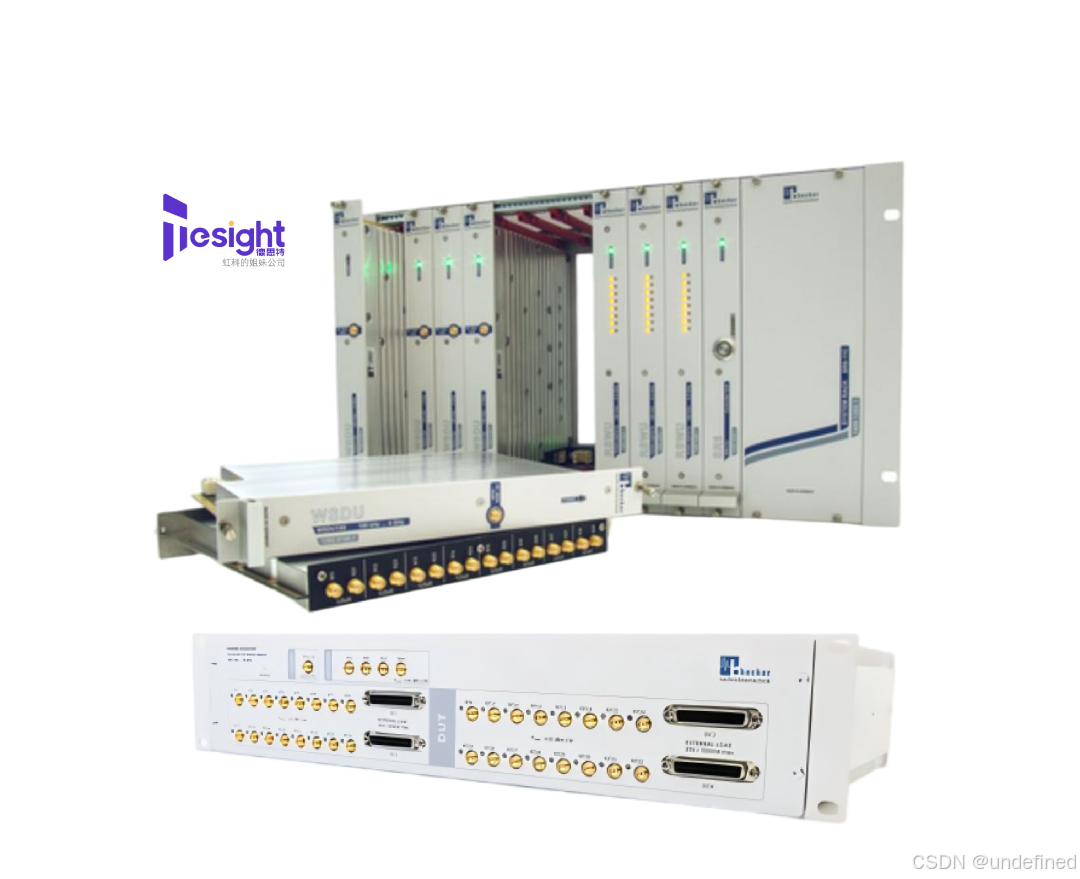

德思特（Tesight）提供的开关矩阵产品覆盖了从单向到双向、从 4x4、4x8 到 8x32（如具有 DC 负载仿真的高级无反射矩阵）等多种灵活的通道配置，频率范围精准覆盖 100 kHz 至 8.5 GHz，能够完美满足从低频短波通信到 5G 厘米波前段的广泛测试需求。
二、 核心区别：射频开关矩阵 vs. 普通射频开关
理解射频开关矩阵，关键在于厘清它与单个或少量普通射频开关的根本区别。这不仅是"通道数量"的简单叠加，更是"系统级控制与性能"的本质飞跃。
|-------|----------------------------|------------------------------------------------------------|
| 对比维度 | 普通射频开关（如 SPDT） | 德思特射频开关矩阵 |
| 核心功能 | 实现单一路径的"二选一"或"多选一"切换。 | 实现多输入到多输出的任意互联，构建动态的信号路由网络。 |
| 系统复杂度 | 低，通常表现为独立的元器件或单功能模块。 | 高，一体化集成了大量开关阵列、控制逻辑、供电管理与无反射终接设计。 |
| 控制方式 | 多为手动或简单的 TTL 电平控制，自动化集成繁琐。 | 支持高级程控，通过 SCPI、LAN、USB 等接口由测试软件统一调度，轻松执行复杂的自动化测试序列。 |
| 切换速度 | 切换较快，但多路协同切换时需要复杂的外部时序同步。 | 极快且天生同步。得益于先进的固态半导体设计，切换时间缩短至 2~5 μs，支持多设备严格对齐。 |
| 应用场景 | 简单的信号选通、射频通路调测、设备保护等。 | 复杂系统级测试：多端口设备并行测试、MIMO 系统验证、无线电监测网络、产线多工位分发。 |
| 路由灵活性 | 路径配置固定，扩展能力非常有限。 | 路径完全可编程，可根据测试需求动态重构信号连接图，一机多用，设备利用率极大提升。 |
| 通道隔离度 | 指标表现一般，缺乏整体网络级别的屏蔽和阻抗匹配。 | 拥有卓越的高频隔离性能，隔离度范围达 -50 dB 至 -120 dB，可将通道间串扰降至物理极限，保障数据置信度。 |
三、 如何实现灵活路由？核心工作原理与特性
德思特开关矩阵之所以能实现多通道信号的灵活路由与高保真切换，完全立足于以下几项经过严格验证的技术特性：
高速无磨损切换：固态半导体技术
传统的机械继电器开关虽然插损较低，但切换速度慢（毫秒级）且寿命有限。德思特开关矩阵全面采用固态半导体开关技术 。无机械触点的设计使其拥有 2~5 μs 级别的极速切换时间，且具备数十亿次的超长切换寿命。这为需要频繁切换测试路径的产线自动化测试或高频次长周期实验提供了极高的硬件确定性。
极致隔离度与低插损：保障信号完整性
在密集的多通道路由环境中，相邻通道的信号通过空间耦合或路径泄漏产生的串扰是导致测试失败的元凶。德思特开关矩阵针对高保真需求进行了极致的射频优化。其通道隔离度性能表现优异，例如德思特 TS- BSWM-4X4E系列 （4*4双向射频矩阵）的通道隔离度可达90dB。 同时，该系列产品普遍采用无反射设计（吸波终接），当开关处于断开状态时，端口仍会以 50 欧姆阻抗自动终接，完美消除反射波对系统的干扰，确保测试信号纯净。
灵活的程控与集成：自动化测试的基石
矩阵的核心价值在于"软件定义路径"。德思特开关矩阵支持局域网（LAN）与 USB 远程控制接口，内置标准的 SCPI（可编程仪器标准命令）命令集。工程师可以使用 Python、MATLAB、LabVIEW 等常用测试开发环境编写脚本，将路径切换作为自动化测试流的一环。此外，设备内置的 Web GUI 允许用户直接在浏览器中可视化配置拓扑，摆脱了对特定安装软件的依赖。
紧凑高密度设计：释放机柜空间
面对诸如 5G Massive MIMO 等高密度多天线系统，测试环境往往需要连接庞大的射频端口。德思特开关矩阵采用标准的 19 英寸机架形态，在 1U（如 TS-BSWM-4X4ER、4X8ER）或 2U（如 TS-BSWM-8X32CSR）的高度内实现了极高的通道密度，大幅缩减了测试系统的物理占地面积与连接线缆复杂度。
四、 典型应用场景：从研发到生产的全链路赋能
射频开关矩阵凭借其网络化的路由能力，正在以下典型场景中全方位释放其自动化调度的价值：
- 多端口设备生产测试：在基站射频单元（RRU）、车载智能网联主机（T-Box）等多端口设备的产线上，开关矩阵可以自动将综测仪、信号源轮流切换连接到设备的各个射频端口，实现一键式自动全检，大幅提升产线吞吐量。
- 多通道 MIMO 系统研发与验证：在 5G、Wi-Fi 6/7 等多天线技术研发中，利用开关矩阵可以灵活将多路仿真信号路由到不同的天线单元，配合德思特的网状网络矩阵式衰减器系统（TS-VMA/TS-VMN），能够轻松模拟弱网、切换及 MIMO 复杂信道场景。
- 无线电监测与信号情报（COMINT/SIGINT）：在无线电无线频谱监测站中，开关矩阵作为前端枢纽，将多副天线接收到的不同频段、不同方向的微弱信号，自动路由到有限的几台高性能监测接收机上，实现广域频谱的高效自动化扫描。
- 卫星通信与 GNSS 测试系统：在卫星地面站测试或导航产品产线中，开关矩阵可用于在多路卫星信号模拟器与多台待测接收机之间构建复杂的全扇入/扇出路由网络，实现链路的自动化管理。
结论与展望：让专业工具释放测试潜能
通过对原理与特性的层层梳理，我们可以得出一个清晰的结论：射频开关矩阵绝不是普通开关的简单堆叠，而是一个智能化、可编程、高密度的多通道射频信号路由与管理系统。 选择像德思特开关矩这样具备 2~5 μs 极速切换、最高 -90dB 隔离度、全反射匹配以及高密度标准机架设计的专业阵方案，本质上是在为您的测试系统引入一套高效率、高可靠性的全自动化测试方法论。在技术快速迭代、产品上市周期不断压缩的今天，将繁琐、重复且极易出错的手动线缆插拔交给专业的可编程控制矩阵，让研发和测试团队聚焦于核心数据的分析与性能优化，无疑是构建智能制造与精密科研竞争力的明智之举。
