今天说一个PLC编程的基础知识：块调用的值传输与指针传输。我们以使用最广泛的博途PLC为例子。
在块调用时会传递参数，被传递的参数可以是值也可以是指针。这是一个知识点。不过平时对这个知识点没有什么感觉。我也如此，虽然知道这个事情，但是似乎与我平时编程关系不大。but上周的调试经历，让我在这个问题上整整付出了几个小时的心思才越过这道坎。这几个小时我更多在思考为什么我的预期与实际程序监控完全不同？心里的冲突很激烈。为了让伙计们少走类似的弯路，今天就说说块调用的值传输与指针传输。
为了突出问题，这里不把我遇到的真实问题拿来说。我把我遇到的真实问题简化后分享给大家。
先介绍这个例子。
图 1
项目如图1，很简单。1个FC，1个OB1，1个数据块。
图 2
数据块中的内容也很简单，如图2。我们整个项目只对Flag1进行操作。
图 3

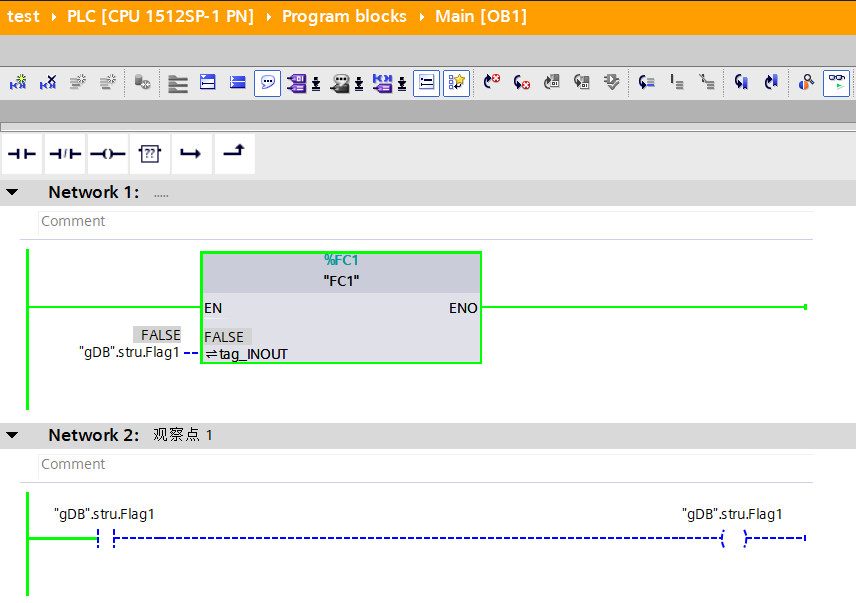

如图3，在OB1中调用FC1。并设置观察点1，这个观察点用来观察Flag1的值。在OB1调用FC1时，引脚"tag_INOUT"的实际参数是Flag1。
图 4

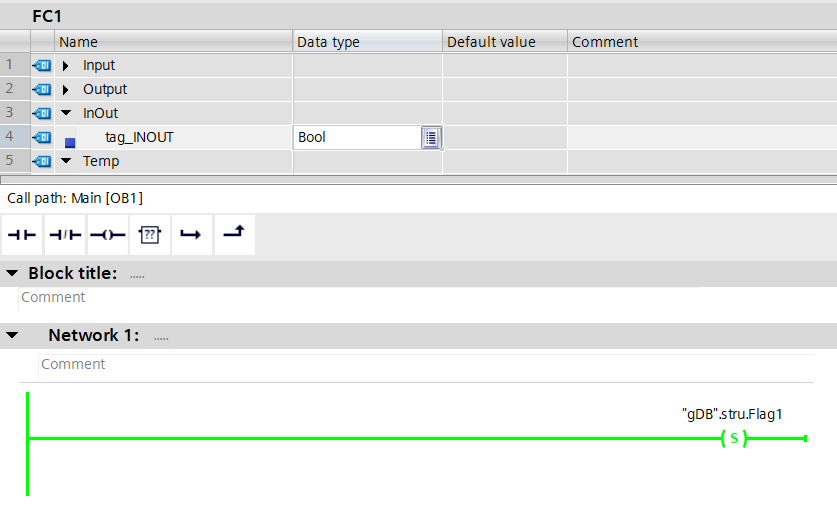

图4是FC1的情况。该FC有一个IN-OUT引脚"tag_INOUT"。在该FC1内部对Flag1进行置位操作。到此，所有程序和数据到此就介绍完毕。
观察程序执行的情况。在FC1中对标志位进行置位，标志位的值是1；在观察点1，标志位是0。奇怪不？整个程序都没有复位标志位的程序，可是，可是，可是结果使人意外。伙计们阅读到此，可以先缓一缓神，不要急于向下看结果。先想5分钟这是为什么。我遇到的实际情况比这个要复杂得多。我遇到的问题卡了我几个小时。我怀疑了各个可能出问题的地方，试图修正程序，但都失败。
在观察点1，标志位为什么被复位了呢？好了，我们给出答案和分析。
观察图3，我们知道在图3调用FC1时刻（network 1），Flag1是0。在调用FC1后，CPU运行FC1中的程序，当运行完FC1的network 1后（图4），Flag1是1。
然后CPU会结束FC1的运行返回OB1中。在结束FC1运行前，CPU会做一件事，这件事情就是将在FC1中的运行结果输出到FC1的输出引脚以及输入输出引脚。问题就出现在这里。在FC1中变量tag_INOUT始终是0，因为在FC1中从没对这个变量进行置位操作。在结束FC1运行返回OB1时刻，CPU将tag_INOUT（值是0）的值赋值给Flag1。此时Flag1的值就是0了。好了，完全能解释通了。
上一段介绍的就是函数引脚的值传输。值传输在类似上述的一些情况，容易出问题。所以博途引入了函数引脚的指针传输。下面我们看看指针传输是否能修正这个问题。我们首先对FC1的引脚进行改造。
图 5

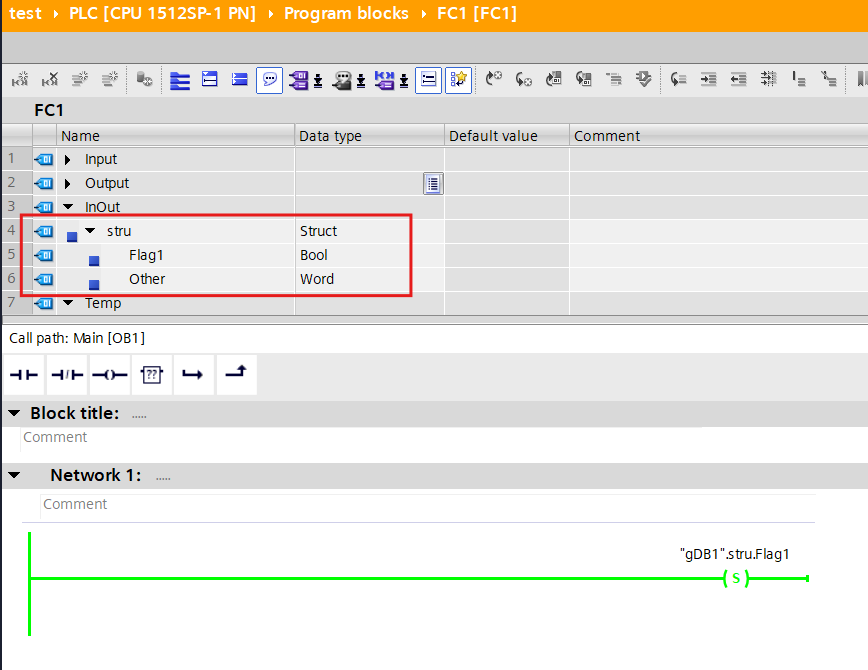

我们不更改FC1的程序，只更改引脚。我们把gDB中的结构体复制到FC1的引脚中。
图 6

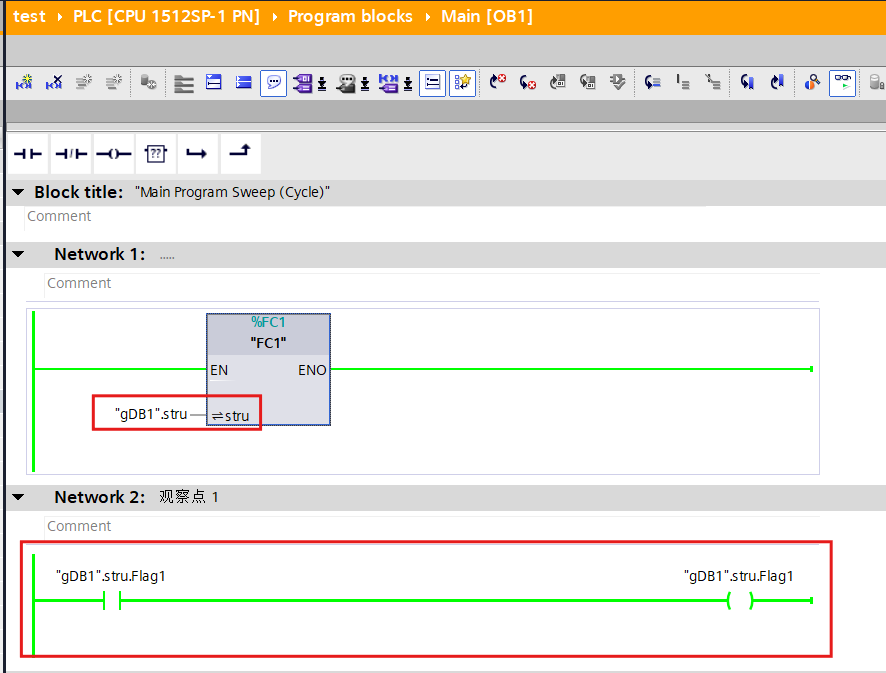

在OB1中把gDB中的结构体放到FC1中的引脚，其余都不改。然后下载程序，进行监控，我们发现这个错误已经得到修正，Flag1的值和编程者的意图一致了。
当输入输出引脚是结构体时，在调用程序块时引脚向程序块内部传输的是指针不是值。在结束FC1调用前，不会把FC1中的相关值赋值给引脚。所以也就不会复位Flag1了。这一段就是程序块引脚指针传输的原理。
另外，在程序块内对IN-OUT中的结构变量操作，是对引脚实际参数的直接操作。这种直接操作本质上就是利用指针对数据进行操作，所以称为引脚的指针传递。
好了，稍微有点绕。需要反复琢磨一下就明白了。
在IT的高级语言中同样存在着函数引脚的值传输和指针传输。比如在C#中，如果引脚增加关键字REF，那么这个引脚就是指针传输。但是在博途中，由于没有REF或者类似的关键字，所以很容易忽视程序块传输的到底是值还是指针。这也是为什么会给我带来这么大调试困扰的重要原因。因为虽然我知道这个知识点，但是出现问题时，并不会天然的想到是这个问题。如果博途日后的版本能把值传输还是指针传输显性化，那么碰到类似的问题就容易排查了。
