一.布局布线策略遇到主机号和内核不对，根据AI建议修改文件
首先正常 FPGA 工程策略 不需要绑定电脑主机号 。
这个设置是干什么的？
它是为了 多机 / 多节点 PAR 加速 用的。
比如公司有几台机器：
```
PC_A
PC_B
PC_C
```
可以配置节点列表，让工具尝试把布局布线任务分配到指定机器上运行。
二 .lattice 软件线上逻辑分析仪的使用

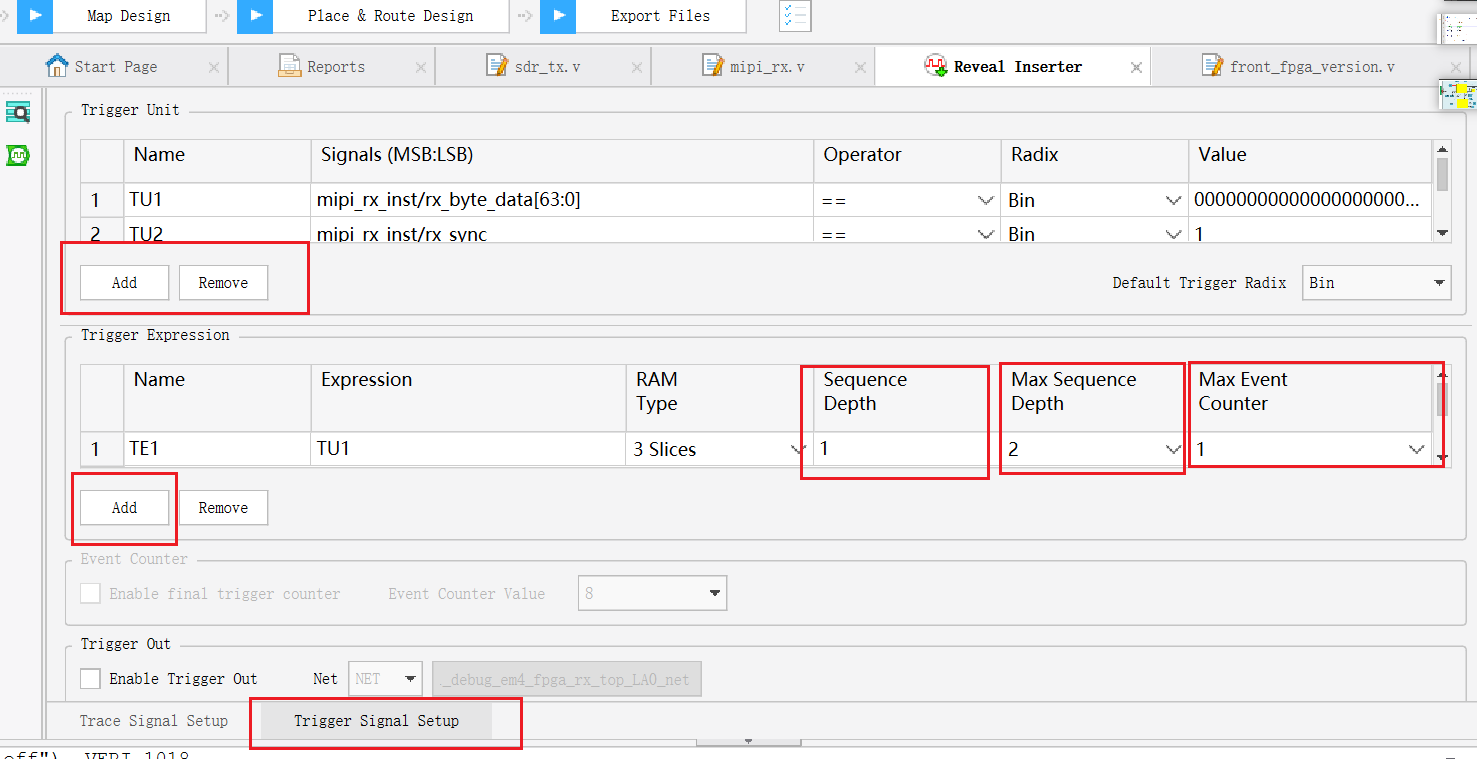

Sequence Depth: 1 ； Max Sequence Depth: 2 ；Max Event Counter: 1 这个几个选项是什么意思 然后怎么选么？
Sequence Depth：表示 触发序列深度 ，也就是触发条件要分几步发生。
Sequence Depth = 1
表示普通单步触发：只要 TU1 满足，就触发
Sequence Depth = 2表示两步顺序触发：
先发生 TU1
然后再发生 TU2
最后触发
2. Max Sequence Depth 是什么意思？
Max Sequence Depth
表示这个 Trigger Expression 最多支持几步触发序列 。Max Sequence Depth = 2 只是最大能力，实际 Sequence Depth = 1 时就是普通一步触发，可以正常用
比如：Max Sequence Depth = 2
说明这个触发表达式最多能支持：如果你后面想做三步触发：
那就需要：但 Max Sequence Depth 越大，占用资源越多。
3. Max Event Counter 是什么意思？
表示支持 事件计数触发 的最大能力。简单理解就是：
Max Event Counter = 1
表示不做复杂计数，基本就是：例如：
这是最省资源、最常用的设置。
如果 Event Counter > 1
比如你想：
第 10 次 line_start 后触发
那就需要更大的 Event Counter。但这会增加硬件资源，可能用更多 slice，甚至 EBR。
4.新增/删除 Trace 信号
新增/删除 Trigger 信号
改变采样时钟 Sample Clock
改变 Buffer Depth
改变 Max Sequence Depth
改变 Max Event Counter
改变 Trigger Unit 数量
改变 RAM Type：Slices/EBR
或者说：
Max Sequence Depth 和 Max Event Counter 跑完后基本不能改；
Sequence Depth 可以在不超过 Max Sequence Depth 的范围内调整；
触发值 Value 跑完后可以改。
-
Trigger Out 可以干什么？
-
联动其他 Reveal Core
如果你有多个 Reveal 逻辑分析仪 core，可以用一个 core 的 Trigger Out 去触发另一个 core。
比如：
这样多个逻辑分析仪可以同步抓。
- 输出到 FPGA 引脚给示波器看
可以把 Trigger Out 接到一个 FPGA GPIO 管脚。
当内部触发发生时，外部示波器看到一个脉冲。
用途：
- 给内部逻辑做调试标志
比如触发后让某个 debug 逻辑开始计数、拉高标志位等。
不过一般不建议让正式业务逻辑依赖这个信号，它主要是调试用。
你现在需不需要用？
大多数情况下 不需要用 。
如果你只是用 Reveal 看内部波形，比如：
那 Trigger Out 可以不接、不启用。
什么时候需要启用？
只有这些场景才用：
否则保持默认即可。
和 Trigger In 的区别
Trigger In
外部/其他逻辑给 Reveal 一个触发输入：
别人触发 Reveal
Trigger Out
Reveal 触发后输出一个信号：
Reveal 触发别人
三 线上分析仪设置页面
这是 **Lattice Reveal Inserter 的 Trace Signal Setup 页面**，主要决定 **怎么采样、采多少、用什么资源存波形、是否带触发信号**。
下面逐项解释。
1. Sample Clock
截图里是：
Sample Clock = i_rx_inst/local_clk
意思是 Reveal 用哪个时钟去采样 Trace 信号。
也就是：
每来一个 local_clk 上升沿，Reveal 采一次你选的信号
怎么选？
原则：
Sample Clock 要和你抓的信号在同一个时钟域
注意
如果时钟选错，比如用 `local_clk` 去抓 `rx_byte_clk` 域的信号，可能看到：
偶发跳变
亚稳态
采不到真实连续数据
看起来像没信号
2. Buffer Depth
截图里是：
Buffer Depth = 512
表示每个 Trace 信号保存多少个采样点。
比如：
512 个点
就是触发前后总共保留 512 个采样周期的数据。
越大有什么影响？
优点：
能看更长时间的波形
缺点：
占更多 EBR / RAM 资源
3. Implementation
截图里是：
Implementation = EBR
2 EBRs
意思是 Reveal 的波形缓存用 FPGA 内部 **EBR 块 RAM** 实现。
2 EBRs表示当前这些 Trace 信号 + Buffer Depth 大概要用 2 个 EBR。
怎么选？
一般推荐：EBR
因为抓波形缓存比较适合用 EBR。
但如果 EBR 资源不够，可以考虑：
Distributed RAM / Slices
不过那会消耗 LUT/Slice，可能影响时序。
你这里如果 EBR 紧张，要优先减少：
Trace 信号位宽
Buffer Depth
而不是随便改 Implementation。
4. Timestamp
截图里：
```text
Timestamp 未勾选12 Bits
Timestamp 是时间戳功能。
开启后，每个采样点或触发事件会带一个时间计数信息，用来判断事件间隔。
什么时候用？
如果你想知道：两个事件之间隔了多少采样周期
可以开。
缺点
会增加保存的数据位宽，占更多 RAM/EBR。
5. Sample Enable
截图里没有启用。
Sample Enable表示只有某个使能信号有效时，Reveal 才采样。
例如：
Sample Enable = dt_valid
Active High
意思是：
只有 dt_valid = 1 的时候才存波形
优点
可以节省采样深度，只保存关键时刻。
缺点
如果使能信号本身就不稳定，可能导致你以为没波形。先连续采样更直观。
6. POR Debug
截图里没启用。
POR Debug
一般是 Power-On Reset Debug，上电复位阶段调试用。
用于抓 FPGA 上电、复位释放附近的信号状态。
什么时候用？
比如你怀疑：
上电初始化异常
复位释放顺序异常
PLL lock 之前逻辑乱跑才考虑开。
7. Data Capture Mode
截图里选择的是：
```text
Single Trigger Capture
意思是：触发一次，抓一段波形，然后停止
Single Trigger Capture
适合普通调试。
比如：
dt_valid == 1 触发一次
抓 512 个点
停止推荐你现在用这个。
Multiple Trigger Capture
多次触发采集。
比如：
每次 dt_valid 出现都抓一小段
连续抓多次
适合抓重复事件。
但配置更复杂，也会影响缓存分配。
8. Minimum samples per trigger
截图里是灰色：
Minimum samples per trigger = 8
只有 Multiple Trigger Capture 开启时才有用。
意思是每次触发至少保存多少采样点。
当前你用 Single Trigger，这个不用管。
9. Number of triggers for POR
截图里是灰色：
Number of triggers for POR = 1和 POR Debug / 多触发相关。
10. Include trigger signals in trace data
意思是：
把触发信号也一起放到波形里显示
举例
如果你的触发信号是：
dt_valid但你没有把 `dt_valid` 加到 Trace Signal 里。
勾选这个后，Reveal 会把 trigger 信号也存进波形。
建议
如果你想在波形里看到触发信号，建议：直接把它加到 Trace Signal
这样更明确。
这个选项可以不勾。
11. Disable all Distributed RAMs
这个通常和内部缓存实现方式有关，用来禁止使用 Distributed RAM。
一般不用管。
一总结：
这个页面主要设置 Reveal 怎么采样、采多少、用什么 RAM 存。
你当前建议用 Single Trigger、EBR、Buffer Depth 256/512，Sample Clock 要选和被抓信号同一个时钟域。
