Ethernet 与 EtherNet/IP 全景解析：从帧、交换、实时通信到工业网络工程

摘要：Ethernet 是现代 IT 与 OT 的共同网络基础，但"能连通"并不等于"可用于确定性控制"。本文从 IEEE 802.3 以太网的帧与交换原理出发，系统分析工业以太网的实时性、可靠性、时间同步与安全要求，并以 EtherNet/IP 为重点，拆解 CIP 对象模型、显式/隐式消息、RPI、生产者---消费者模型、DLR、CIP Sync、CIP Safety、CIP Security 与 TSN。

阅读导航

概念边界：Ethernet、工业以太网与 EtherNet/IP
Ethernet 基础：协议栈、帧、交换与物理介质
工业实时指标与时延预算
EtherNet/IP：CIP、对象模型、消息、RPI 与组播
DLR、CIP Sync、CIP Safety、CIP Security 与 TSN
工业协议比较、安全架构、故障诊断与实施验收

先给结论：别把 Ethernet、工业以太网和 EtherNet/IP 混为一谈

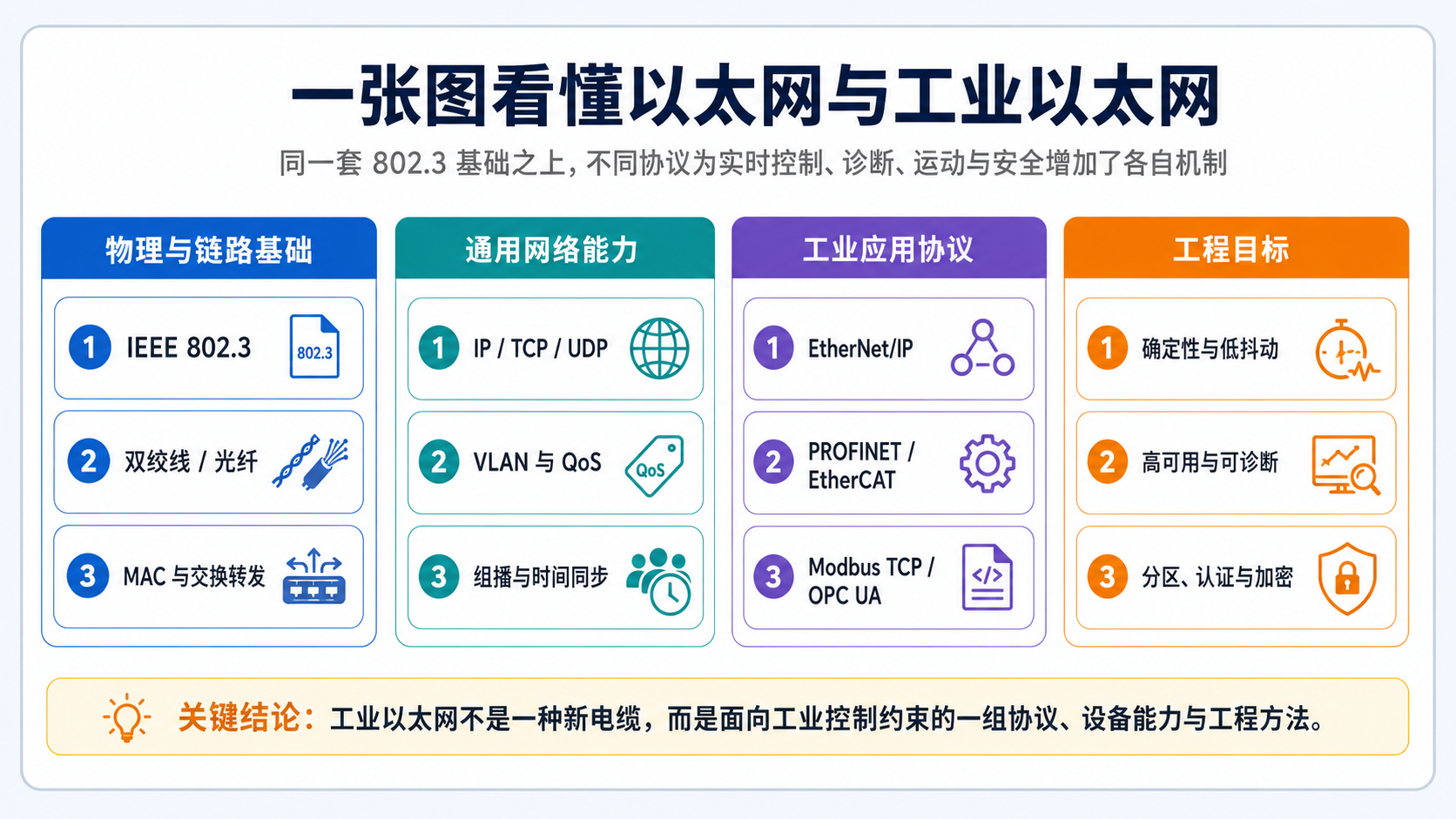

以太网、通用网络能力、工业协议与工程目标的关系

最容易造成设计失误的，是把三个不同层次的概念写成同义词：

名称	准确定义	主要解决的问题
Ethernet（以太网）	以 IEEE 802.3 为核心的一族局域网技术，覆盖 MAC、介质访问、速率及多种物理层	帧如何在链路上传输，节点如何通过交换网络互联
工业以太网	使用以太网技术承载工业通信，并针对环境、实时性、可用性、诊断和安全进行工程化的一类系统	让网络能在机器、产线和过程控制环境中稳定、可测、可维护
EtherNet/IP	ODVA 管理的工业网络技术，把 CIP 应用层和对象模型映射到标准 Ethernet、IP、TCP/UDP	设备配置、诊断、周期 I/O、互操作和工业控制
IP	Internet Protocol，工作在网络层	跨网段寻址与路由
EtherNet/IP 中的"IP"	名称中的 IP 即 Internet Protocol，并非"工业协议"的缩写	说明其使用标准 IP 网络

一句话概括：Ethernet 是路，IP 是跨路网的寻址体系，TCP/UDP 是运输方式，CIP/EtherNet/IP 才规定工业设备"说什么、如何连接、如何解释数据"。

工业以太网也不是"把办公室交换机搬进控制柜"。工业项目通常还要求：

抗温度、振动、电磁干扰与污染；
可预测的周期、时延与抖动；
设备级或系统级冗余；
精确时间同步与事件顺序记录；
面向维护的拓扑、镜像、诊断和资产识别；
分区隔离、认证、最小权限与恢复能力。

1. Ethernet 的技术边界：它到底位于协议栈哪里

Ethernet 与上层工业协议的分层关系

OSI 模型便于讨论职责，但实际协议不会总是整齐地"只占一层"。通常可这样理解：

物理层（第 1 层）：编码、信号、电气/光学接口、线缆和速率；
数据链路层（第 2 层）：MAC 地址、以太网帧、FCS、交换转发；
网络层（第 3 层）：IPv4/IPv6、子网、路由、组播；
传输层（第 4 层）：TCP 的可靠连接与 UDP 的轻量数据报；
应用层：CIP、Modbus、OPC UA 等业务语义。

IEEE 802.3 主要定义第 1～2 层；IEEE 802.1 家族补充桥接、VLAN、优先级、链路聚合、时间敏感网络等能力。EtherNet/IP 则在这些标准网络能力之上使用 CIP。把职责拆开，才能回答如下工程问题：

报文丢失是光功率、双工、FCS、队列、路由，还是应用超时？
VLAN 能否解决安全问题？------它主要隔离广播域，不是身份认证或加密。
增大带宽能否解决抖动？------只能缓解部分排队问题，不能替代流量整形、优先级和任务调度。
设备"支持千兆"是否代表支持目标 RPI？------不代表，设备 CPU、连接数、包率与固件实现同样可能成为瓶颈。

1.1 Ethernet 帧：从目的 MAC 到 FCS

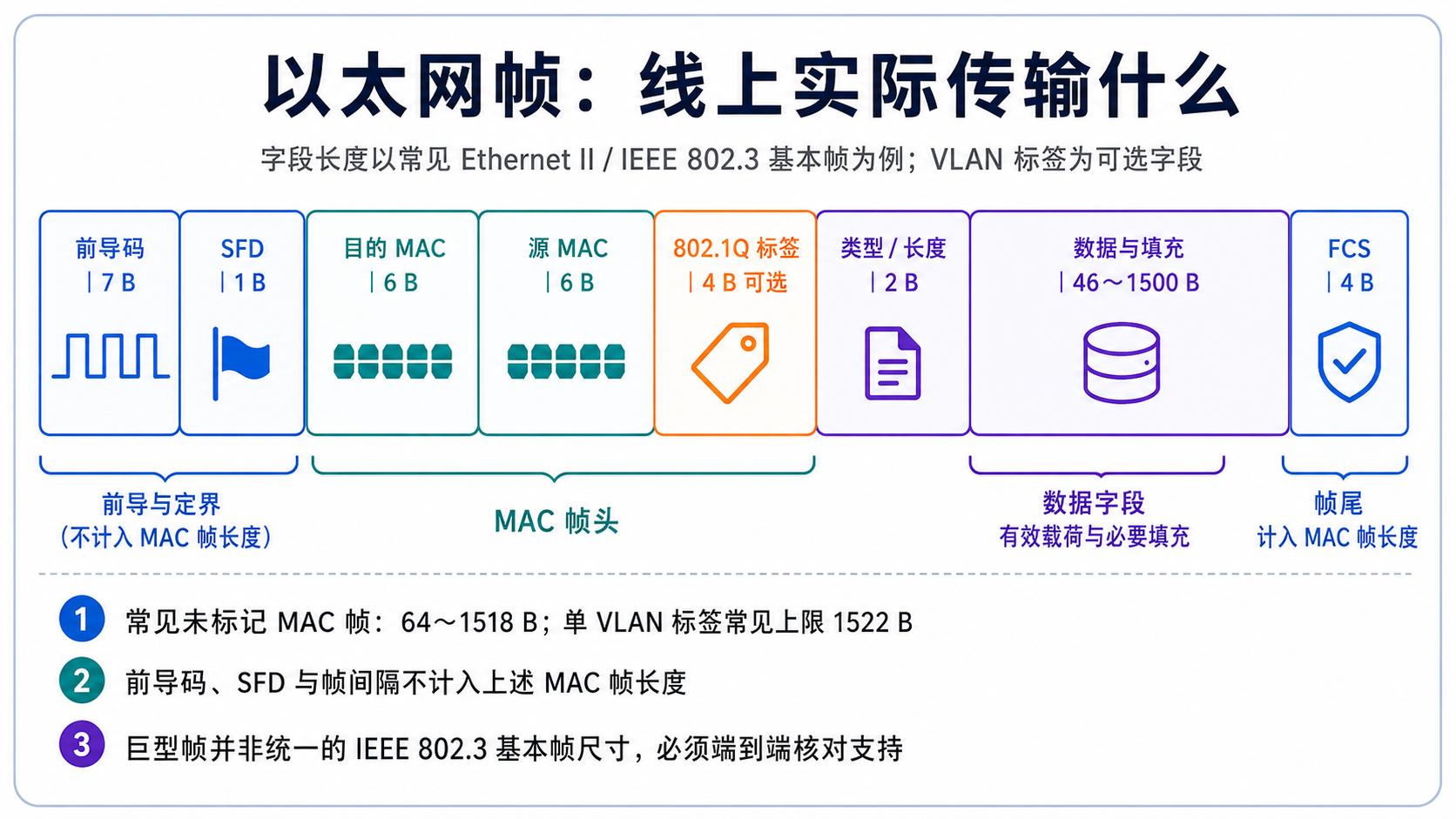

常见 Ethernet II / IEEE 802.3 基本帧字段

常见以太网传输由以下部分组成：

前导码与 SFD：用于接收端同步和标识帧开始；
目的/源 MAC：链路层收发标识，各 6 字节；
802.1Q 标签（可选）：通常 4 字节，携带 VLAN ID 和优先级相关字段；
类型/长度：Ethernet II 中常用于指示上层 EtherType；
有效载荷：常见为 46～1500 字节，不足最小长度时填充；
FCS：使用 CRC 检测传输差错。

常见未加 VLAN 标签的 MAC 帧为 64～1518 字节，单个 802.1Q 标签常见上限为 1522 字节；这些长度不含前导码、SFD 和帧间隔。工程计算不能只算应用载荷，还要考虑 MAC、VLAN、IP、TCP/UDP、工业协议头、前导码和帧间隔带来的线速开销。

关于巨型帧：所谓 Jumbo Frame 没有一个能自动保证端到端互通的统一"默认尺寸"。控制器、网卡、交换机、路由/防火墙、镜像设备和诊断工具必须逐段核对。周期 I/O 报文通常较小，盲目启用巨型帧未必有收益。

1.2 交换与全双工：现代以太网为何不再依赖碰撞退避

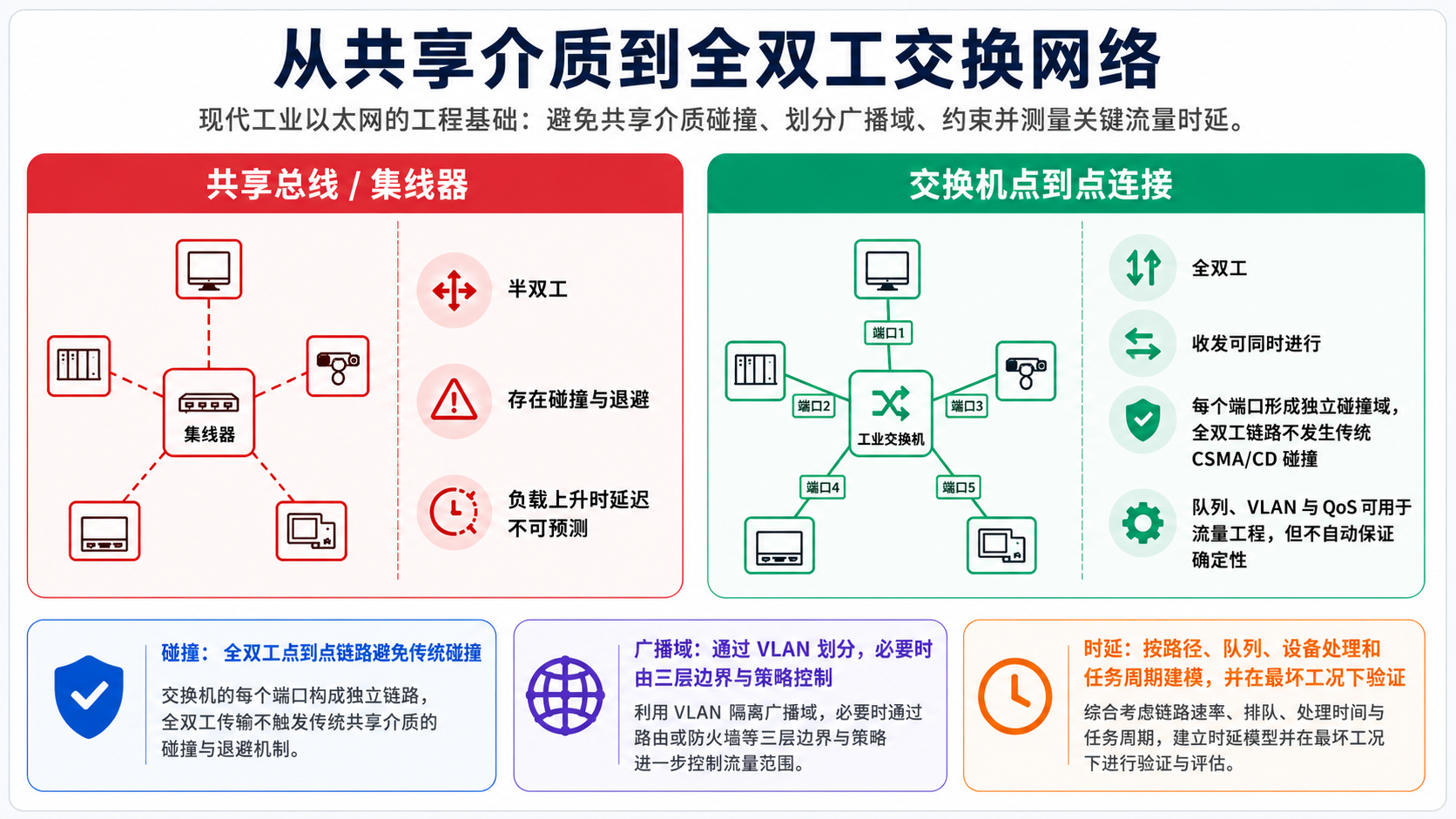

共享介质、碰撞域与全双工交换网络

早期共享总线或集线器网络中，多节点竞争同一介质，需要 CSMA/CD 处理碰撞。现代工业以太网通常采用交换机点到点全双工连接：

每个交换端口形成独立碰撞域；
收发可同时进行，链路不再发生传统半双工碰撞；
交换机按 MAC 地址表转发；
VLAN 可划分广播域；
队列与优先级可控制拥塞时的服务顺序；
端口镜像、统计计数器与拓扑发现提高可诊断性。

但"交换"并不会自动产生确定性。交换机仍可能出现入口突发、出口争用、队列缓存、低优先级饥饿、组播泛洪和环路风暴。工业网络设计关注的不是平均状态，而是高负载、链路故障、设备启动、工程下载和广播异常同时发生时，关键流量是否仍满足指标。

1.3 物理介质与工业环境

常见介质包括铜缆、光纤和单对以太网（SPE）：

铜缆：安装方便，需关注线缆类别、屏蔽与接地、弯曲半径、接插件、PoE、线长和等电位；
光纤：适合长距离、高电磁干扰和电气隔离场景，需管理光模块兼容性、波长、单模/多模、预算与端面清洁；
SPE：以单对线缆向现场层延伸 Ethernet，常与 10BASE-T1L、10BASE-T1S 等物理层讨论；是否适用取决于设备生态、供电和距离要求；
工业连接器：M12、工业 RJ45 等解决机械可靠性和防护等级，但"接口形状相同"不代表针脚、速率与协议能力相同。

物理层验收至少应包含：链路协商结果、误码/FCS 计数、光功率或铜缆认证、屏蔽接地检查、冗余路径独立性和高干扰工况测试。

2. 工业网络的"实时"不是一个形容词，而是一组可验收指标

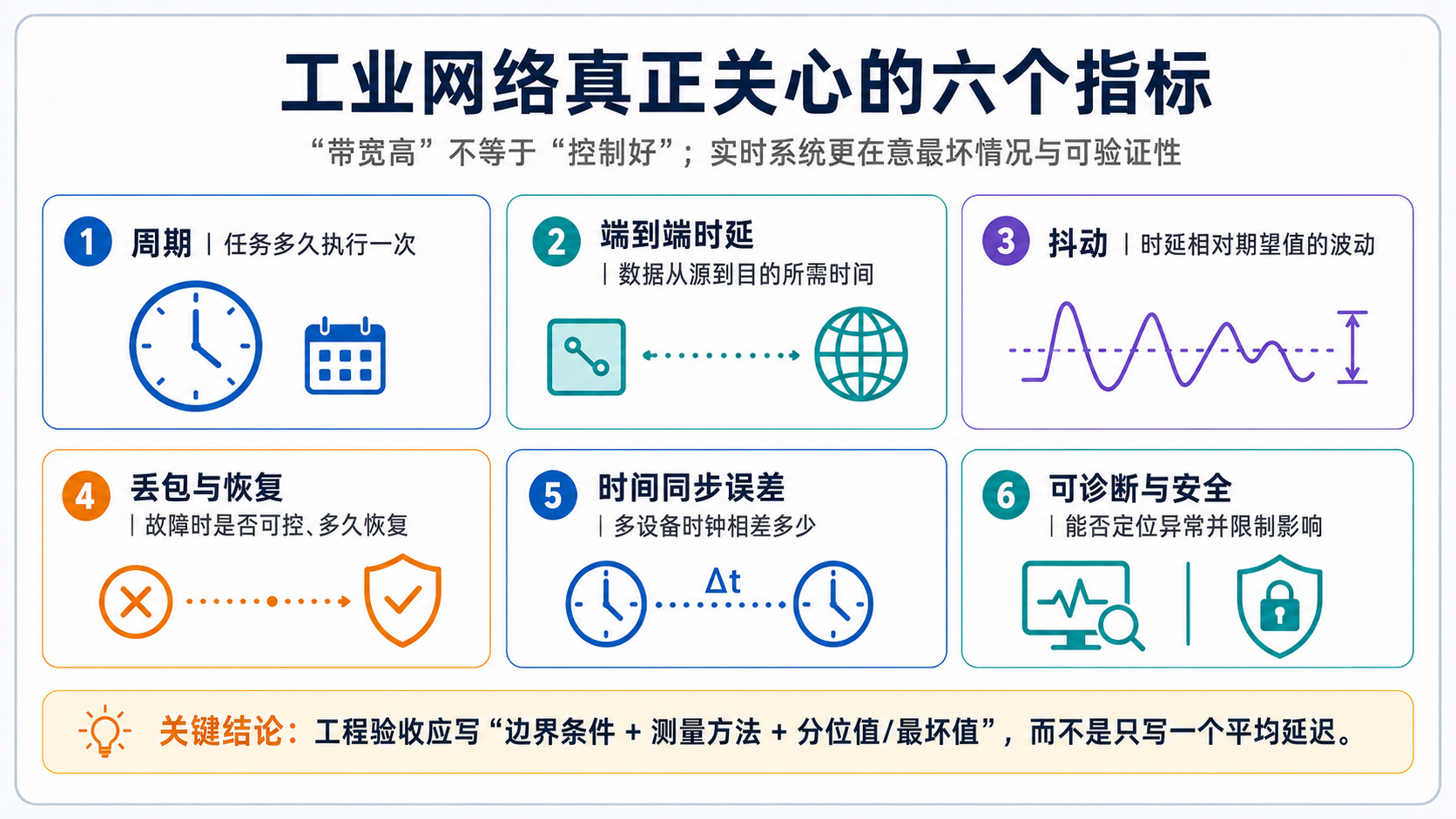

周期、时延、抖动、恢复、同步与安全

工程上至少要区分六个指标：

周期（Cycle Time）：控制任务、网络更新或设备采样多久发生一次；
端到端时延（Latency）：从信号采样到数据可被目标任务使用所需时间；
抖动（Jitter）：时延或周期相对期望值的波动；
丢包与恢复：丢包概率、重传/保持策略和故障恢复时间；
时间同步误差：设备时钟之间的最大偏差；
可诊断与安全：能否看到异常、确定影响范围并安全恢复。

一个数字若没有边界条件，几乎没有工程意义。例如"网络时延小于 1 ms"至少还应说明：

报文尺寸、流量模型与并发连接数；
单向还是往返，平均值、99.9% 分位还是最坏值；
是否包含控制器任务等待、设备处理与传感器采样；
拓扑、交换跳数、链路速率与队列配置；
正常工况还是冗余切换、广播突发、工程下载等最坏工况；
测量点、时钟源、抓包设备和时间戳精度。

2.1 一个实用的时延预算

可把端到端时延拆成一条"采样---处理---网络---处理---任务使用"的预算链：

端到端时延 ≈ 采样时间 + 源任务等待 + 源侧设备处理 + 网络路径累计时延 + 目标侧设备处理 + 目标任务等待

其中，网络路径累计时延不是一个固定常数，而是路径上每一跳链路与交换节点的累计结果：

网络路径累计时延 ≈ 每一跳的（串行化时延 + 传播时延 + 交换转发时延 + 排队时延）之和

也可以按工程表格展开：

时延组成	含义	典型关注点
采样时间	传感器或 I/O 模块完成一次数据采样所需时间	采样周期、滤波、输入模块刷新
源任务等待	数据产生后等待控制器或通信任务处理的时间	PLC 任务周期、任务优先级、扫描相位
源侧设备处理	源设备封装、复制、协议栈处理与发送准备	设备 CPU、连接数、报文大小、固件实现
网络路径累计时延	报文经过链路、交换机与队列产生的累计时延	链路速率、跳数、队列、突发流量、QoS
目标侧设备处理	目标设备接收、解封装、数据映射与缓冲处理	适配器处理能力、I/O 装配实例、缓冲策略
目标任务等待	数据到达后等待目标控制任务读取或使用的时间	任务周期、相位差、控制程序调度

其中：

串行化时延约为（帧在线长度 × 8）÷ 链路速率；
传播时延在短距离工厂网络中往往不是主项；
排队时延最容易随突发流量放大；
控制器任务与网络 RPI 若不同步，任务等待可能比"线上传输"更显著。

因此，控制性能优化不能只盯交换机。任务周期、I/O 连接、应用复制、队列、设备响应和拓扑必须一起分析。

3. EtherNet/IP：把 CIP 放到标准 Ethernet 与 IP 网络上

ODVA 将 EtherNet/IP 定义为使用标准 Ethernet 与 Internet Protocol 技术的工业网络，并以 Common Industrial Protocol（CIP）提供统一的对象、服务和连接模型。可参考 ODVA EtherNet/IP 官方技术页与 CIP 技术概览。

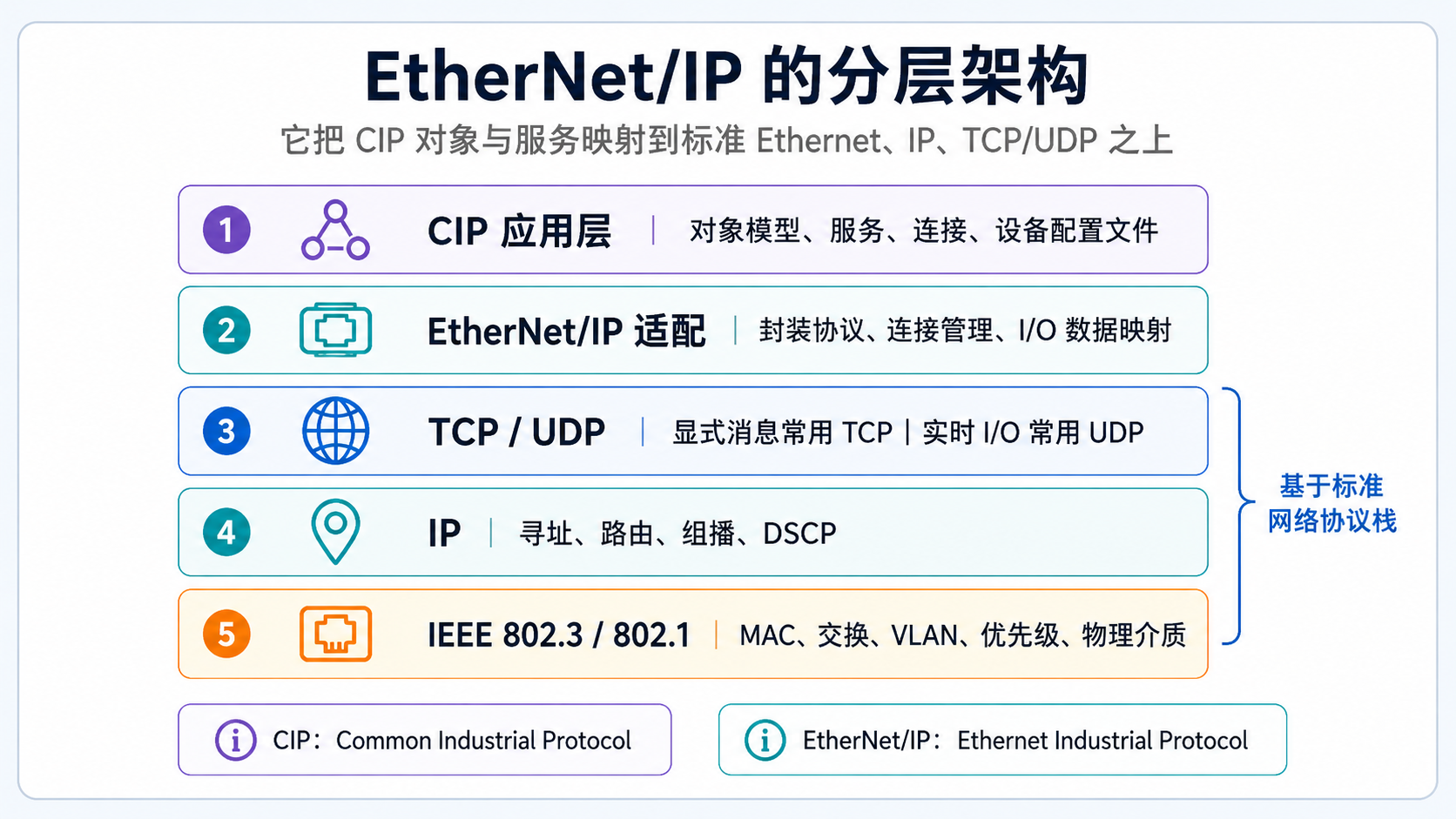

EtherNet/IP 从 CIP 到 IEEE 802.3 的分层

3.1 EtherNet/IP 的核心价值

EtherNet/IP 的价值并不只是"报文走 TCP/IP"，而在于 CIP 提供了跨多类设备的一致抽象：

对象化设备模型；
通用服务与连接管理；
I/O 数据装配；
设备类型与配置文件；
参数、诊断和身份识别；
生产者---消费者通信；
安全、时间同步、运动、功能安全等扩展能力。

这使控制器、驱动、远程 I/O、阀岛、机器人和仪表可以在共享模型下被发现、配置和交换数据。实际互操作仍取决于设备配置文件、固件能力、EDS 文件、实现质量与一致性测试；"支持 EtherNet/IP"并不意味着每台设备支持全部 CIP 服务。

3.2 CIP 对象模型

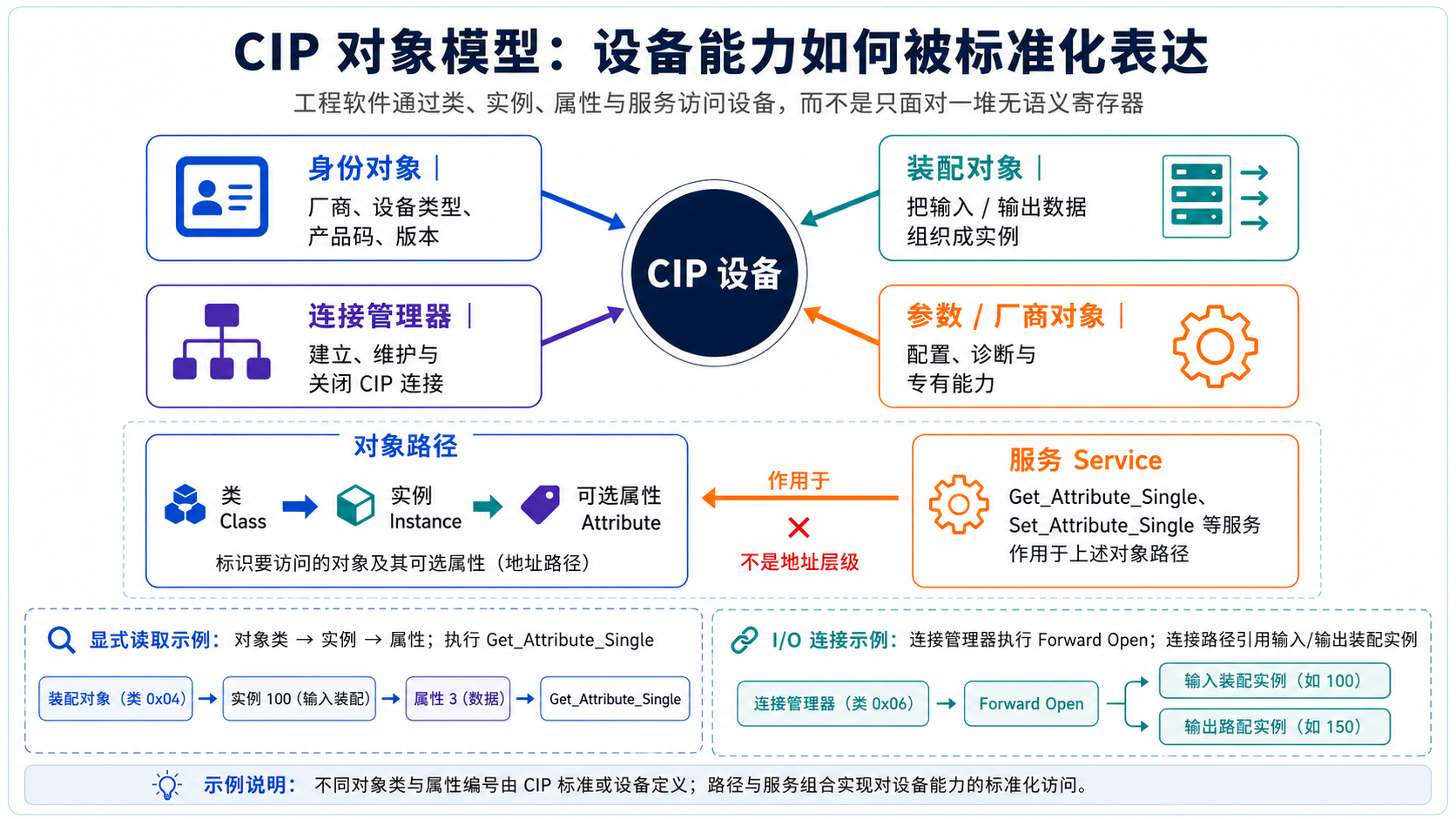

CIP 的类、实例、属性与服务

CIP 设备由对象集合描述。典型概念为：

类（Class）：一类功能的定义；
实例（Instance）：该类的具体对象；
属性（Attribute）：实例或类的数据；
服务（Service）：对对象执行的操作。

常见对象包括：

Identity Object：厂商 ID、设备类型、产品码、版本、序列号、状态；
Assembly Object：把输入、输出或配置数据组织成装配实例；
Connection Manager Object：处理连接建立与管理；
TCP/IP Interface Object、Ethernet Link Object：表达网络接口与链路状态；
厂商专有对象：扩展设备特有参数与诊断。

与只暴露寄存器地址的协议相比，对象模型提供了更强的语义。但工程人员仍应保存设备版本对应的 EDS、装配实例号、数据布局、字节序、连接参数和异常码说明；对象化不等于"无需接口文档"。

3.3 显式消息与隐式 I/O

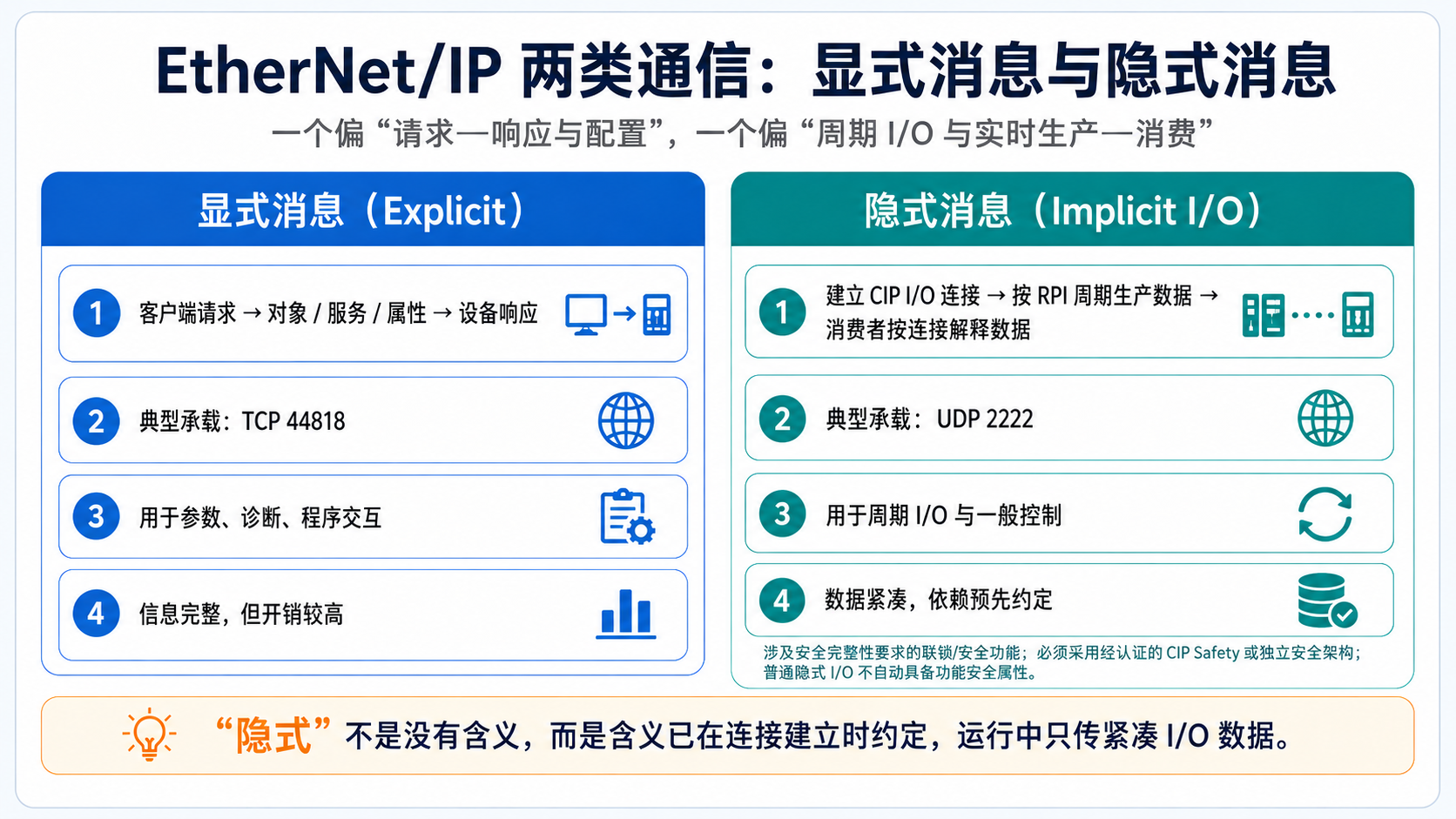

显式消息和隐式 I/O 的用途与差异

**显式消息（Explicit Messaging）**携带对象路径、服务和数据，典型用于：

读取/写入参数；
设备配置；
状态与诊断；
程序或 HMI 的非周期交互；
建立/关闭连接。

显式消息常通过 TCP 端口 44818 承载。TCP 提供有序、可靠字节流，但可靠不代表固定时延；丢包重传、拥塞和对端处理仍会拉长响应。

**隐式消息（Implicit I/O Messaging）**用于高频 I/O。之所以叫"隐式"，不是因为数据没有意义，而是连接建立时已约定装配实例、数据方向、长度、RPI 和连接标识，运行中无需每包重复完整语义。它常使用 UDP 2222，并采用生产者---消费者模型。

典型角色包括：

Originator（发起者）：通常是控制器或扫描器，发起 I/O 连接；
Target（目标）：适配器、I/O、驱动等目标设备；
O→T：发起者到目标的数据方向，常为输出；
T→O：目标到发起者的数据方向，常为输入。

连接通常通过 CIP 的连接管理服务建立，例如 Large Forward Open/Forward Open；失败时需要查看通用状态、扩展状态以及设备连接资源，而不是只看"Ping 通不通"。

3.4 EtherNet/IP 封装与端口

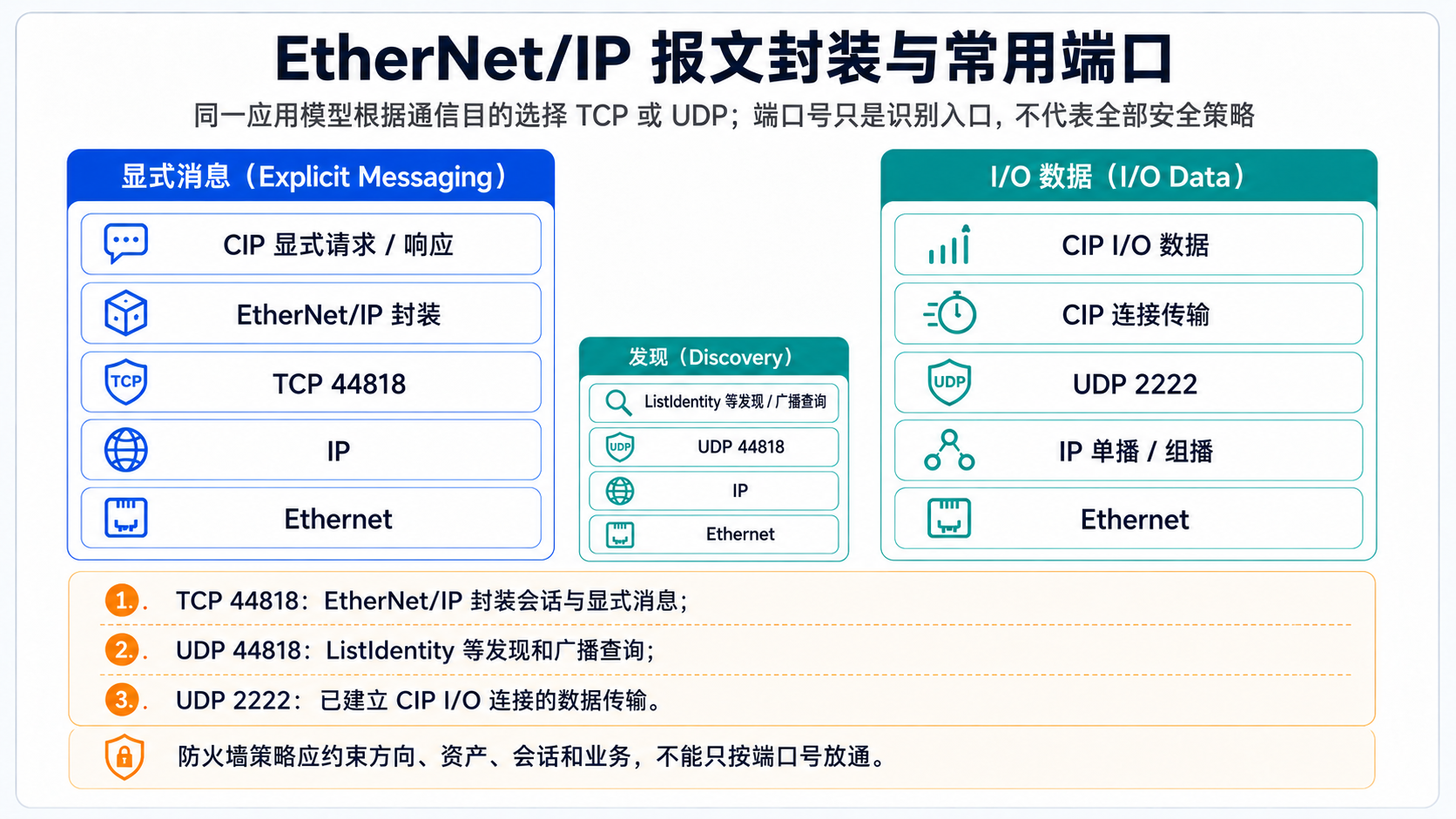

显式消息和 I/O 数据的典型协议栈

工程上常见：

TCP/UDP 44818：EtherNet/IP 封装、显式消息、发现等；
UDP 2222：CIP I/O 实时数据。

端口号只是入口标识，不应成为唯一安全策略。生产网络的规则应至少包含源/目的资产、方向、区域、用途和变更流程。对于发现与组播流量，还需核对跨 VLAN 边界是否真的需要转发。

常用抓包过滤示例：

text 复制代码

tcp.port == 44818 || udp.port == 44818 || udp.port == 2222

Wireshark 中还可结合 enip、cip、cipio、igmp、ptp 等显示过滤器；具体字段名取决于软件版本和解析器支持。

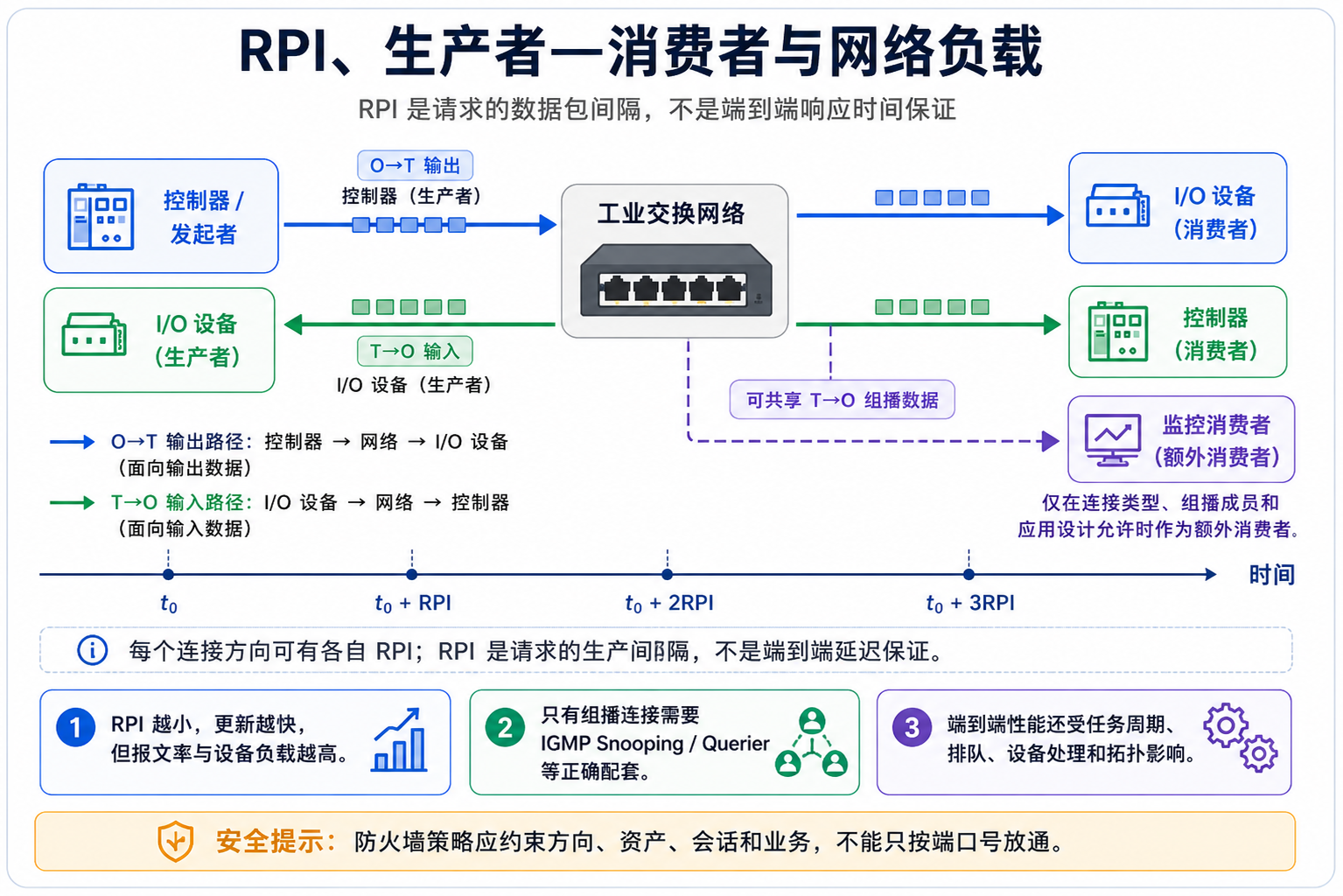

3.5 RPI、包率与生产者---消费者模型

RPI、连接方向和网络负载

**RPI（Requested Packet Interval）**表示连接期望的生产数据间隔。它非常重要，但需要避免三个误解：

RPI 不是控制任务周期；
RPI 不是端到端时延保证；
把 RPI 设得越小并不一定让系统越好。

RPI 过小会提高包率、控制器和适配器连接处理负担、交换机队列压力以及组播复制负担。工程上可以先用一个简单方法做最低粗估：

每类连接的包率 ≈ 连接数量 × 每个周期产生的报文数 ÷ RPI（秒）

如果系统里有多类连接，例如不同 RPI、不同报文方向、单播与组播并存，就分别估算后再相加。

举例：80 台适配器都以 4 ms 做双向单播 I/O 更新，先按"每个方向、每个周期 1 个数据包"粗估：

项目	取值	说明
适配器数量	80 台	每台建立周期 I/O 连接
报文方向	2 个方向	O→T 输出、T→O 输入
RPI	4 ms，即 0.004 s	每 4 ms 生产一次数据
最低粗估包率	80 × 2 ÷ 0.004 = 40,000 包/秒	仅计算周期 I/O 数据包

这还未计入连接管理、诊断、TCP 确认、IGMP、PTP、ARP、工程访问和异常重发。真实容量设计应从设备厂商提供的连接数、CIP 包率、CPU 利用率、每端口队列和拓扑约束出发，并用与生产工况相当的报文回放或实机压力测试验证。

3.6 单播、组播与 IGMP

生产者---消费者模型允许一个数据生产者被多个消费者使用。组播可以避免生产者重复发送相同数据，但若二层网络缺乏正确的组播控制，交换机可能把组播泛洪到不需要的端口。

常见工程措施：

启用并验证 IGMP Snooping；
在 VLAN 中确保存在且只存在符合设计的 IGMP Querier；
检查成员报告、离开和老化行为；
对不需要多消费者的连接优先评估单播；
不要把周期 I/O、视频、备份与工程下载无差别放在同一队列；
冗余切换后复查组播成员关系和恢复时间。

"开启 IGMP Snooping"不是终点。Querier 缺失、版本不一致、跨 VLAN 代理、交换机重启或老化参数错误，都会让问题只在运行一段时间后出现。

3.7 QoS：标记必须与队列策略匹配

QoS 通常涉及：

第 2 层 802.1p/PCP；
第 3 层 DSCP；
交换机入口分类、信任边界、队列映射、调度与限速；
跨三层设备时的重标记或保留策略。

一个常见错误是"设备打了优先级，所以网络已具备 QoS"。实际上必须逐跳确认：

设备是否正确标记；
交换机是否信任该标记；
标记映射到哪个硬件队列；
队列采用严格优先还是加权调度；
高优先级是否可能挤压管理与恢复流量；
非受控设备能否伪造高优先级；
发生拥塞时关键报文的最坏排队是多少。

QoS 只在发生争用时改变服务顺序，不会提高物理带宽，也不会修复坏线缆、端口丢包或应用处理超时。

4. EtherNet/IP 的高阶能力

4.1 DLR：设备级环网

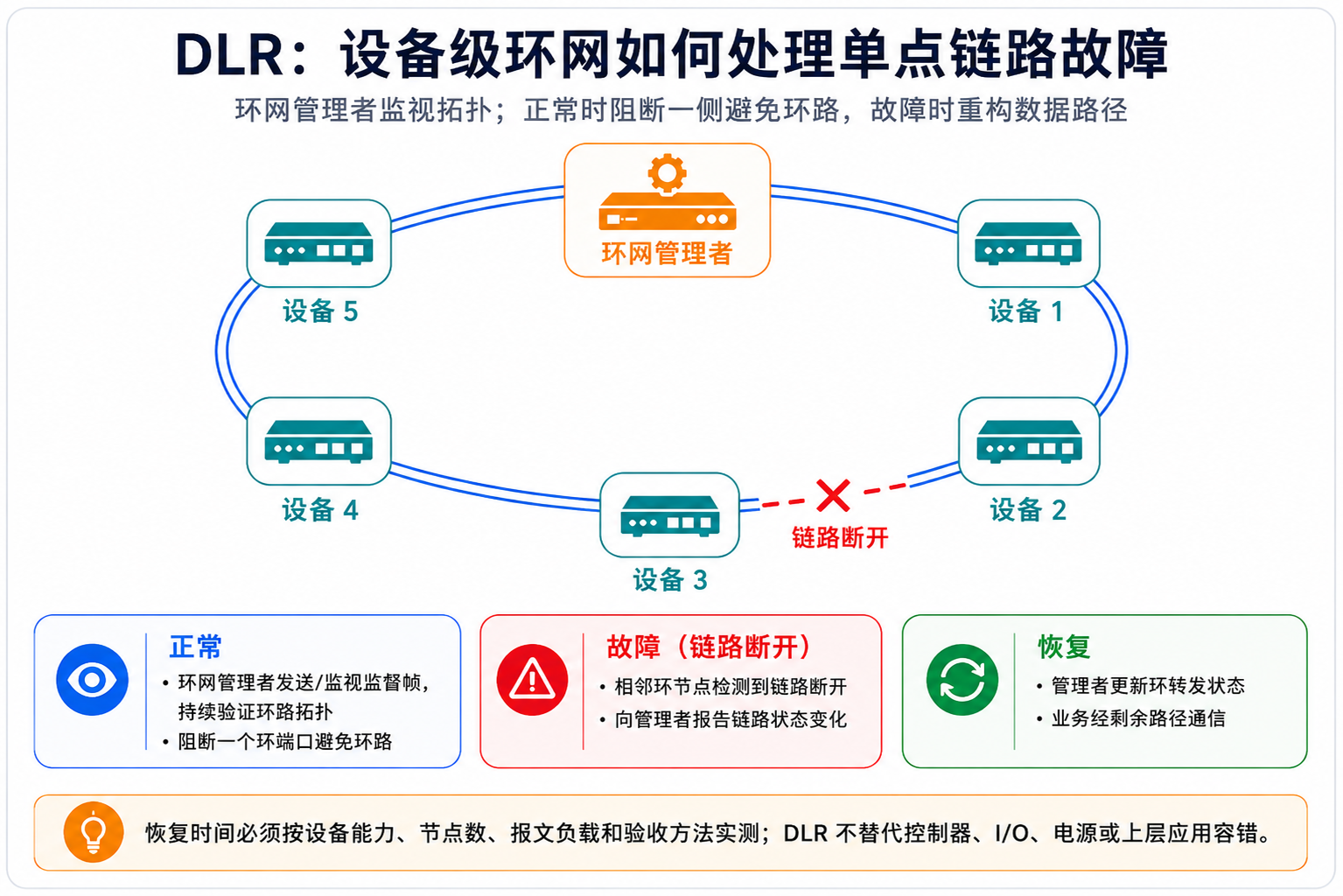

DLR 对单点链路故障的处理逻辑

DLR（Device Level Ring）是 ODVA 定义的设备级环网机制。环网管理者监视环路；正常状态下逻辑阻断一侧以避免环路，检测到单点链路故障后更新转发状态，使通信经剩余路径继续。参见 ODVA DLR 技术页。

设计时需注意：

所有环上设备的 DLR 角色和能力必须核对；
设备级环不等于控制器、I/O 电源或应用逻辑冗余；
环网恢复期间是否丢包、连接是否超时，与 RPI、超时参数和设备实现相关；
环上节点数、报文负载、管理者配置和固件版本必须纳入验收；
不应把某个宣传环境中的恢复数字直接当作本项目保证值。

冗余架构还可能包括链路聚合、RSTP/MSTP、PRP、HSR、MRP、控制器冗余和双归属。它们解决的问题、收敛方式和支持范围不同，不应混搭名称后假定互操作。

4.2 CIP Sync、CIP Motion 与时间同步

CIP Sync 基于 IEEE 1588 精密时间协议为支持的 CIP 设备提供分布式时间基准，可用于：

多轴或多设备协同；
高精度事件时间戳；
Sequence of Events；
分布式测量；
CIP Motion 等需要共同时间基准的应用。

参见 ODVA CIP Sync 技术页。

时间同步项目必须设计"时钟树"，而不仅是勾选 PTP：

谁是主时钟，优先级与选举规则是什么；
交换机是普通时钟、边界时钟还是透明时钟；
使用何种 PTP 配置文件、域、传输方式和延迟测量；
冗余切换后主时钟如何重新选择；
端设备报告的偏移、路径延迟和锁定状态如何监控；
抓包设备的时间戳精度是否足以验证指标。

CIP Motion 使用公共时间基准对运动指令和反馈进行时间协调，使控制计算与报文实际到达时刻解耦。它仍要求控制器、驱动、网络设备、时间同步和工程工具共同支持，并需在目标轴数、更新周期、拓扑与故障条件下验证。参考 ODVA CIP Motion 技术页。

4.3 CIP Safety 不是网络安全

CIP Safety 面向功能安全通信，通过安全层的端到端机制检测错序、重复、损坏、延迟和误寻址等通信错误，使安全应用可以在共享网络基础设施上运行。它不能替代网络安全。

功能安全关注随机/系统性故障是否导致危险；
网络安全关注未授权访问、恶意篡改、窃听和破坏；
一个连接通过安全认证，不代表能抵御攻击；
一个连接使用加密，也不自动满足机器安全完整性等级。

项目应分别执行风险评估、验证与合规流程。CIP Safety 的能力和设备认证范围以供应商安全手册与 ODVA 规范为准。

4.4 CIP Security：为支持的 CIP 通信增加安全能力

CIP Security 面向设备身份、消息完整性、来源认证以及在适用场景下的机密性。它需要设备、证书/密钥、工程工具和生命周期管理共同支持，而不是在交换机上打开一个选项即可完成。参见 ODVA CIP Security 技术页。

部署要点包括：

盘点哪些设备、固件和连接类型支持哪些安全配置文件；
规划 PKI、证书签发、更新、吊销、备份和到期告警；
保护首次部署和设备更换过程；
为不支持安全扩展的遗留设备设置分区和代理；
评估加密/认证对连接建立、CPU 和诊断工具的影响；
保留应急降级策略，但不能让降级成为永久旁路。

5. TSN：不是单一协议，而是一套确定性网络工具箱

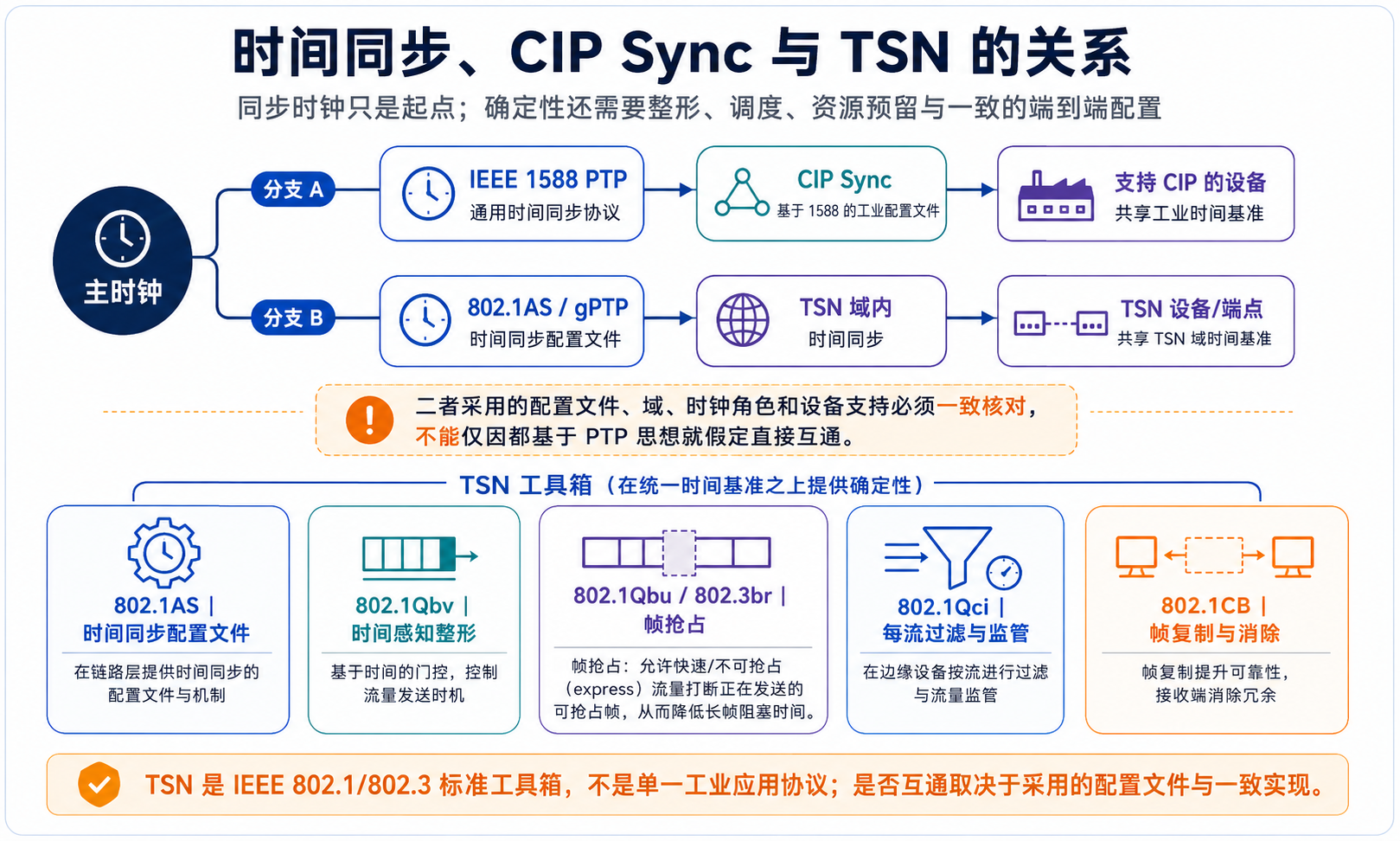

时间同步、CIP Sync 与 TSN 机制的关系

Time-Sensitive Networking（TSN）是 IEEE 802.1/802.3 中一组用于时间同步、流量整形、资源管理、可靠性和流量监管的标准机制。可参考 IEEE 802.1 TSN 工作组。

常被讨论的机制包括：

机制	作用	工程关注点
IEEE 802.1AS	基于 gPTP 的时间同步配置	设备采用的版本、配置文件和时钟角色
IEEE 802.1Qbv	时间感知整形，为不同队列设置门控时间窗	全路径时钟一致、门控表与周期对齐
IEEE 802.1Qbu / IEEE 802.3br	帧抢占，减少长低优先级帧对关键帧的阻塞	两端与交换设备支持、可抢占/不可抢占队列划分
IEEE 802.1Qci	每流过滤与监管	流识别、速率异常处理和边界保护
IEEE 802.1CB	帧复制与消除	双路径独立性、去重窗口和带宽开销
IEEE 802.1Qcc	流预留和集中/分布式配置增强	配置模型、控制器与设备互操作

TSN 不会自动把所有上层协议变成确定性协议。真正的互操作取决于：

行业采用的 TSN 配置文件；
端设备、交换机和配置工具支持的标准版本；
流量需求、时钟、调度和资源预留是否端到端一致；
与现有 QoS、VLAN、冗余和安全策略如何协同；
配置是否能被验证、监控和恢复。

对 EtherNet/IP 而言，TSN 可以强化共享网络中的时间与流量工程；它不是对 CIP 对象模型、连接语义或设备配置文件的替代。

6. EtherNet/IP 与其他工业以太网协议如何比较

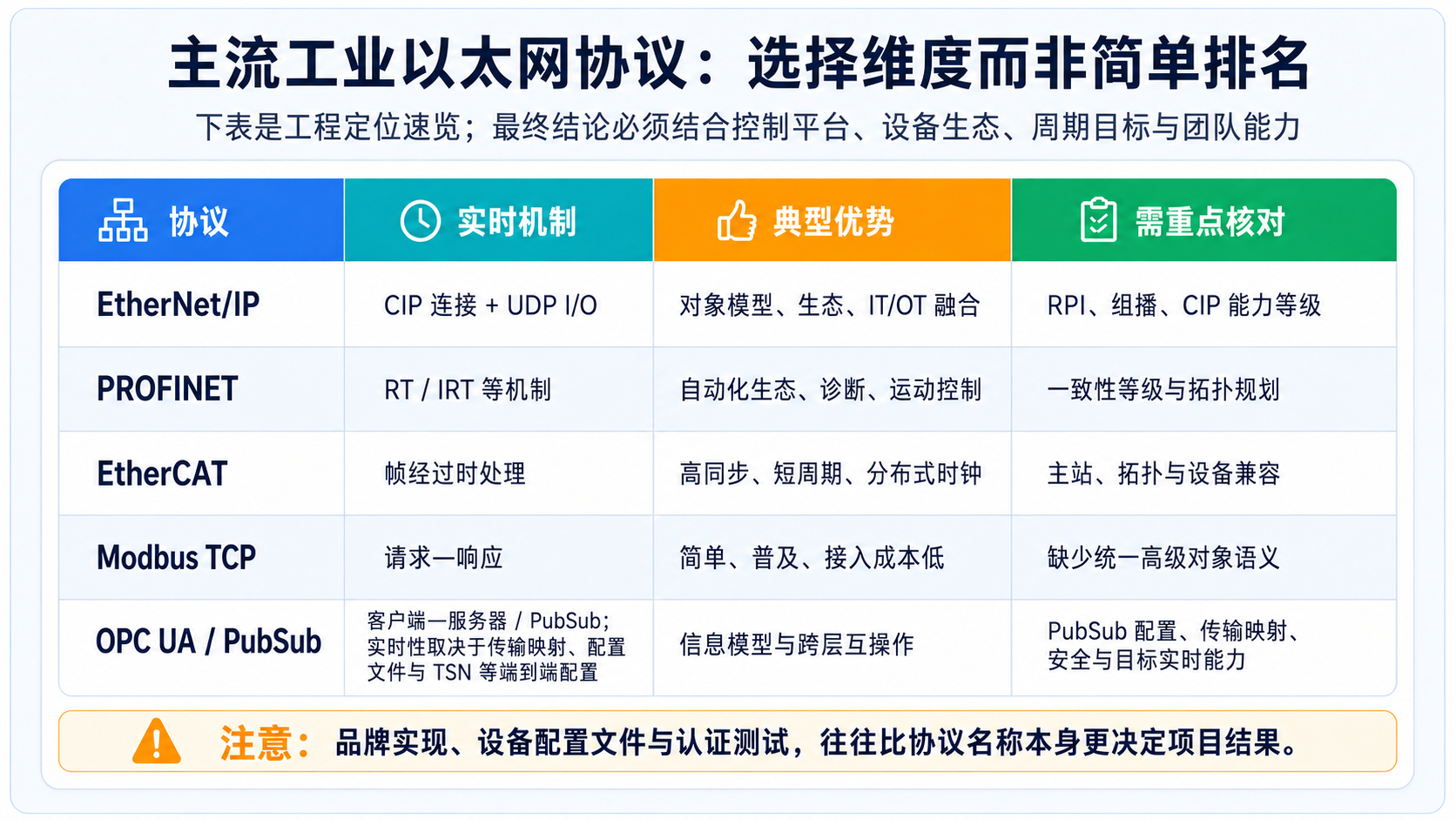

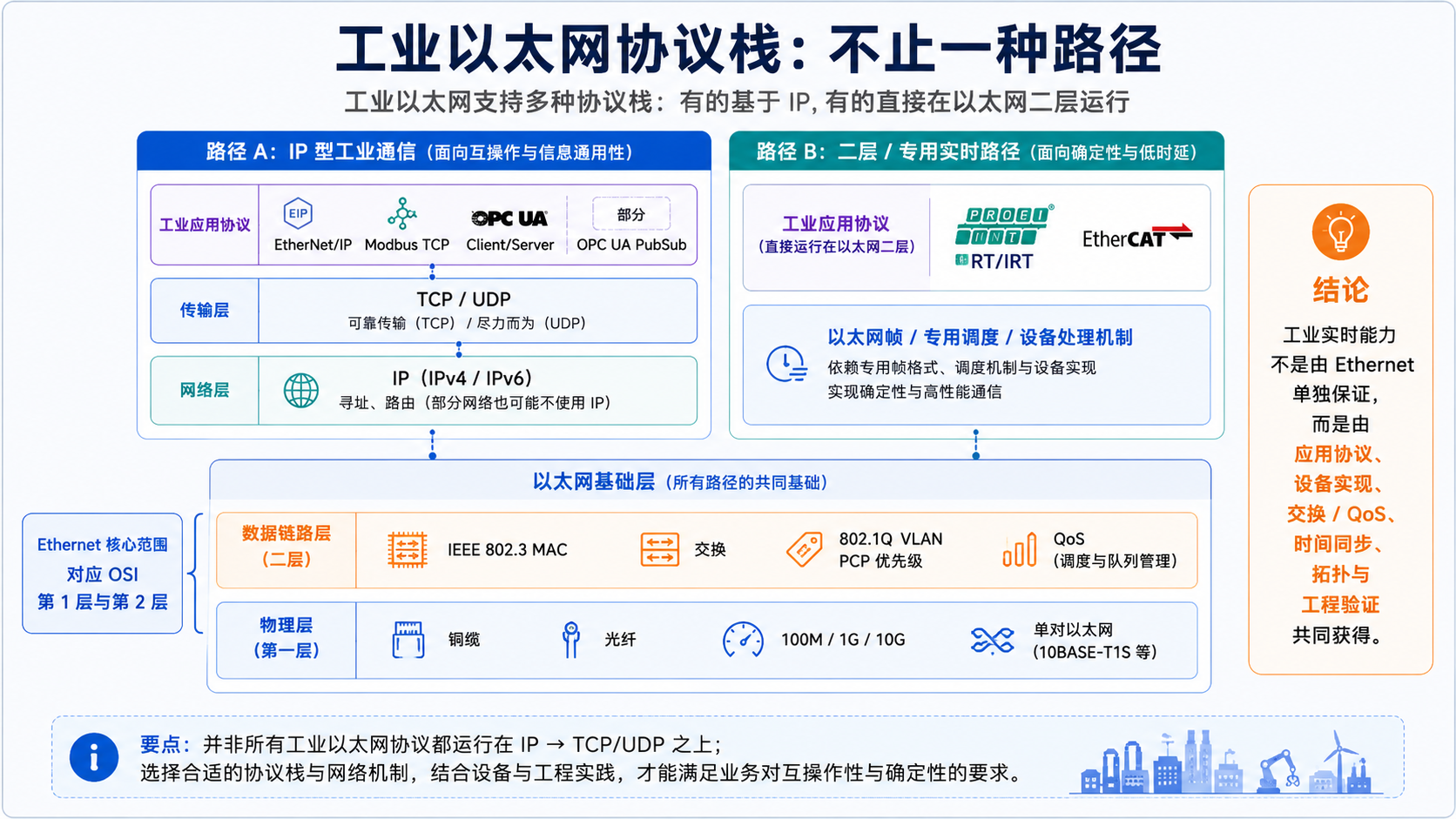

主流协议的定位速览

不存在脱离场景的"最强协议"。选型应从控制平台、设备生态、实时目标、信息模型、安全、生命周期和团队能力出发。

6.1 EtherNet/IP

特点：

标准 Ethernet、IP、TCP/UDP 网络基础；
CIP 对象与连接模型；
显式配置和周期 I/O 共用一致应用模型；
支持 DLR、CIP Sync、CIP Motion、CIP Safety、CIP Security 等能力；
易于与路由、VLAN、QoS、诊断和 IT/OT 基础设施结合。

重点核对：控制器/设备连接容量、RPI 范围、单播/组播、EDS/装配实例、时间同步、扩展服务、认证和工具链。

6.2 PROFINET

PROFINET 由 PI 组织管理，提供 RT、IRT 等实时能力以及设备诊断、工程配置和运动控制生态。不同设备和应用支持的实时等级、同步、冗余与配置能力不同。参考 PI PROFINET 技术页面。

重点核对：一致性等级、设备描述文件、拓扑发现、时间同步、控制器生态和认证范围。

6.3 EtherCAT

EtherCAT 采用"帧经过时处理"等机制，强调短周期和分布式时钟，常用于高性能运动与多轴同步。参考 EtherCAT Technology Group 技术介绍。

重点核对：主站性能、拓扑、从站兼容性、分布式时钟配置、诊断与冗余需求。EtherCAT 使用 Ethernet 帧并不等于普通交换式 TCP/IP 网络；其主站与从站路径具有特定机制。

6.4 Modbus TCP

Modbus TCP 把 Modbus 应用协议映射到 TCP/IP，简单、普及、容易接入。参考 Modbus Organization 规范。

它适合通用寄存器读写和集成，但通常缺少 CIP/OPC UA 那样丰富、统一的高级对象语义。实时性主要取决于轮询策略、设备响应、TCP 行为和网络负载。

6.5 OPC UA 与 PubSub

OPC UA 强项是安全服务、信息模型和跨系统互操作；客户端---服务器与 PubSub 面向不同交互模式。结合 PubSub、UDP、TSN 等技术可构建更确定的通信，但必须明确采用的配置文件和产品支持。参考 OPC Foundation。

在很多项目中，OPC UA 与现场周期协议是互补关系：现场总线/工业以太网承担控制闭环，OPC UA 提供语义化数据、跨层集成和安全访问。不要仅因两者都"跑在 Ethernet 上"就把它们当成等价替代。

6.6 其他值得关注的协议

CC-Link IE TSN、Sercos III、POWERLINK 等也服务于特定生态和实时应用。比较时不要只看实验室最短周期，应同时评估：

可采购设备的真实范围；
控制器与工程软件支持；
认证与互操作；
诊断、备件和人才；
网络安全与远程维护；
未来十年的产品生命周期。

7. 工业以太网安全架构：从"能访问"转向"只允许必要访问"

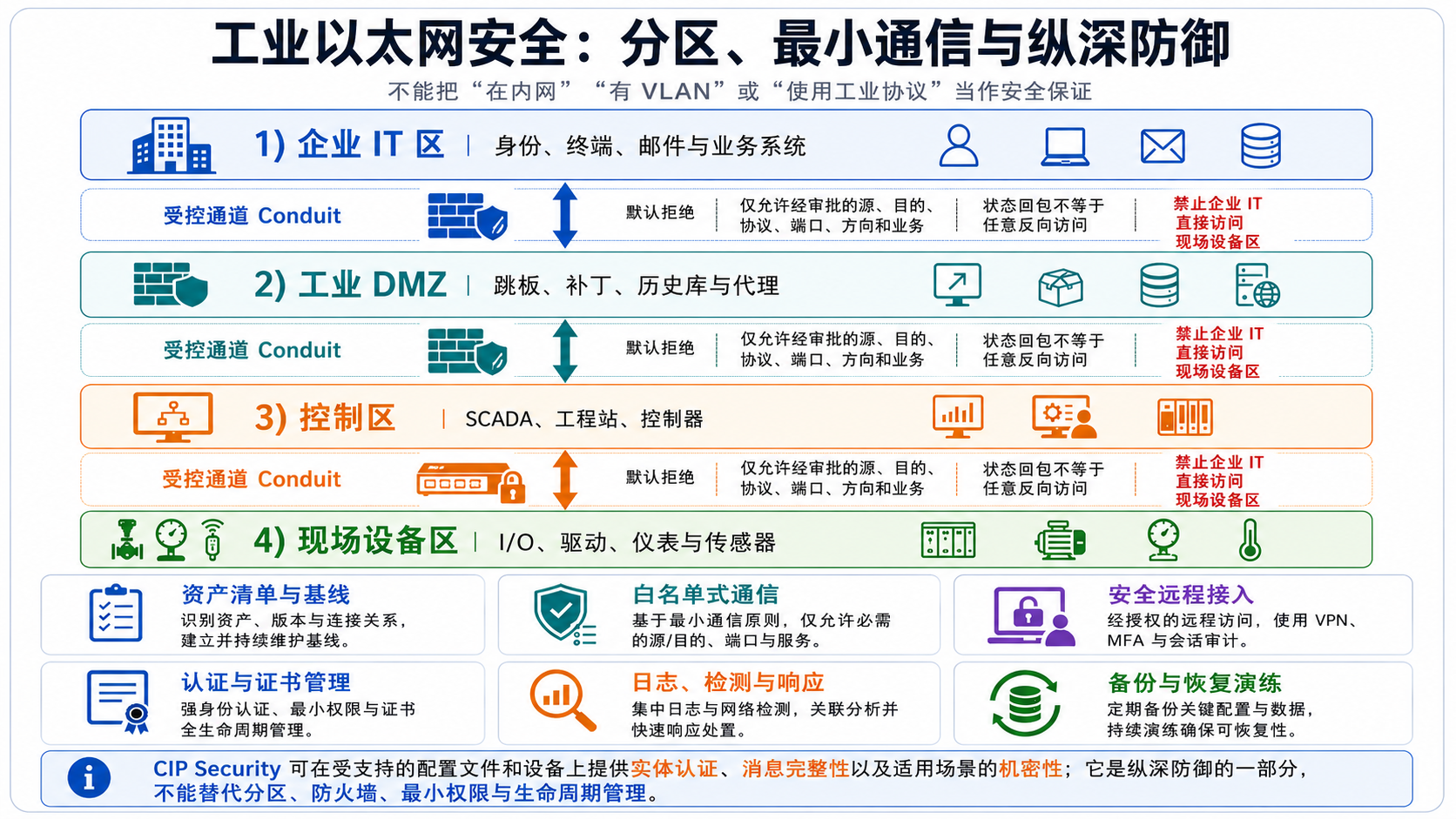

企业 IT、工业 DMZ、控制区与现场设备区

安全设计可参考 NIST SP 800-82 Rev. 3 与 ISA/IEC 62443 系列。核心不是堆设备，而是形成可维护的纵深防御：

资产清单：设备、固件、协议、端口、所有者、风险和备件；
区域与通道：按功能、风险和信任边界分区，明确区间允许流量；
工业 DMZ：隔离企业 IT 与控制区的文件、补丁、历史数据和远程访问；
最小通信：白名单式源、目的、方向、协议、时间和用途；
身份与远程接入：多因素认证、跳板、审批、录屏/审计和时限；
补丁与漏洞管理：结合停机窗口、备份、回退和供应商验证；
监测与响应：基线、异常流量、配置变更、证书状态和告警联动；
备份与恢复：控制器程序、网络配置、交换机、证书和工程站的离线备份与恢复演练。

7.1 常见错误认知

"有 VLAN 就安全"：VLAN 主要是逻辑分段；没有访问控制、身份和监测，风险仍可跨区扩散。
"工业协议在内网，不会被攻击"：内网也会出现被入侵终端、错误远程接入、供应链和误操作。
"防火墙放通 44818/2222 就完成了"：还需限制资产、方向、业务和变更，并验证发现、组播及辅助流量。
"加密后抓不到包，所以不能诊断"：安全设计应同步规划受控诊断、端点日志、密钥管理和审计。
"安全会影响实时，所以不能做"：应通过分区、设备能力评估和性能验证设计安全，而不是放弃安全。

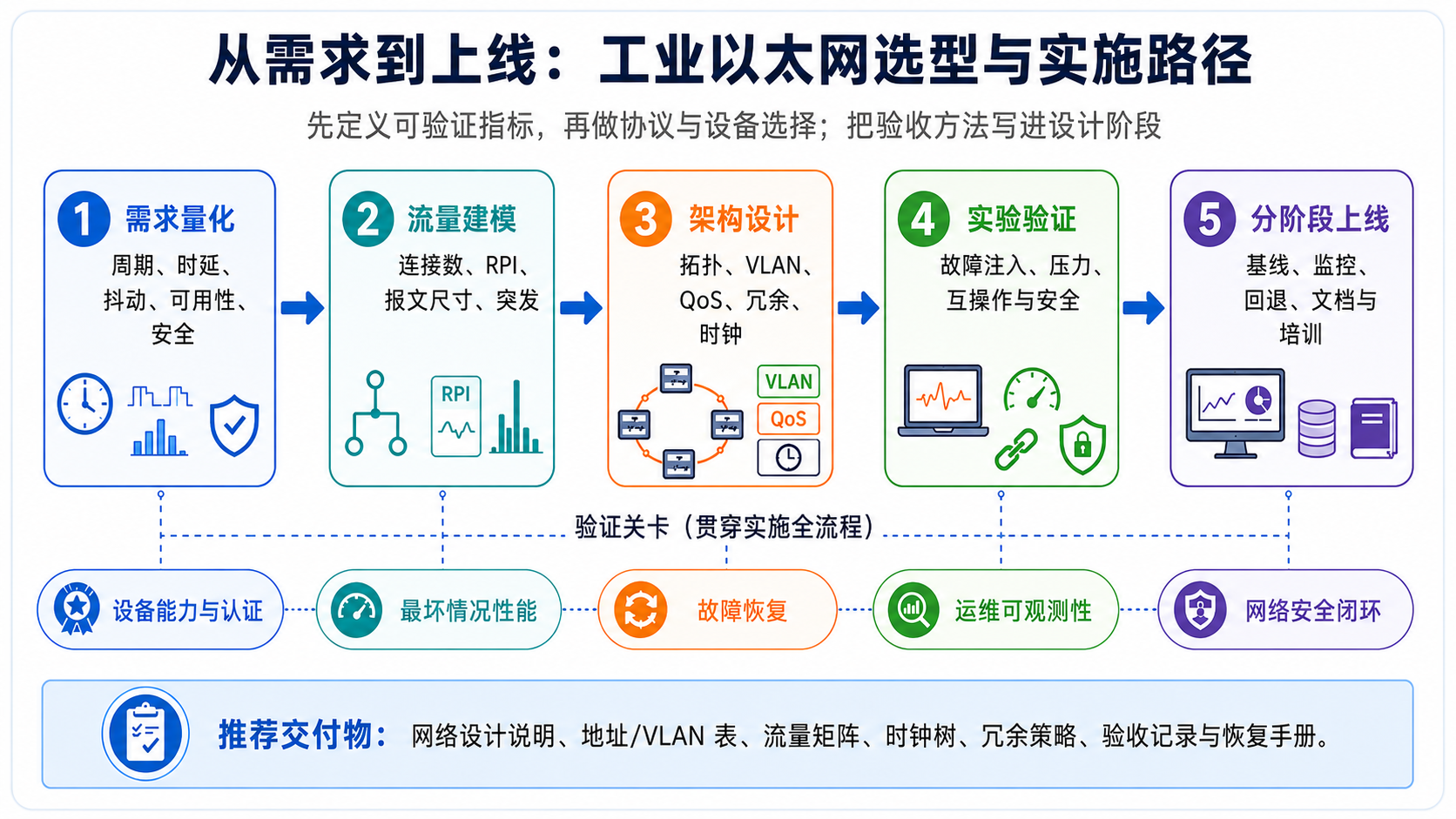

8. 架构设计方法：先做约束建模，再选协议和设备

8.1 需求矩阵

建议在方案评审前形成下表，所有指标都要有测量方法：

维度	要回答的问题	典型交付物
控制	最小/典型/最大周期？允许时延和抖动？失联时设备进入什么状态？	控制时序图、I/O 清单、失效策略
流量	连接数、RPI、报文尺寸、单播/组播、突发与背景流量？	流量矩阵、包率和带宽预算
拓扑	星形、线形、环形还是双网？单点故障在哪里？	L1/L2/L3 拓扑图、端口表
时间	谁是主时钟？精度和保持时间？切换后如何恢复？	时钟树、PTP 参数与监测项
安全	哪些区可以访问哪些资产？谁能工程下载？	区域/通道图、规则矩阵
运维	如何发现、抓包、备份、替换和回退？	监控清单、备份与恢复手册
生命周期	备件、固件、认证、供应商和十年维护能力如何？	合格设备清单、版本基线

8.2 拓扑选择

星形：故障边界清晰，易维护；核心交换机可能成为关键点；
线形：布线简洁，适合设备链路端口串接；中间设备断电可能影响下游；
环形：可应对单点链路故障；需要明确环协议、管理者与恢复指标；
双网/双归属：提供更高可用性，但设备、配置和故障模式更复杂；
三层分区：控制广播和故障范围，便于策略管理；需要处理组播、发现和路由边界。

拓扑图必须同时画出数据路径、电源依赖、控制器角色、时钟路径和安全边界。只画网线，往往会遗漏真正的共因故障。

8.3 地址、VLAN 和命名

推荐建立唯一受控的地址/VLAN 表，至少包含：

设备名称、功能、位置、资产编号；
MAC、IPv4/IPv6、子网、网关；
VLAN ID、优先级策略；
交换机、机架、端口和链路；
固件、配置文件、证书与责任人；
预留地址、替换流程和冲突检测。

不要把控制器、I/O、摄像机、工程站、无线客户端和备份流量塞进一个巨大二层域。分区粒度也不能细到无法运维；应按控制单元、风险、广播需求和故障边界平衡。

8.4 容量与最坏情况

带宽利用率低不代表没有包率或队列问题。容量评估应同时看：

每秒包数和平均/峰值带宽；
最小帧造成的高包率；
多个输入端口同时冲向同一出口的微突发；
控制器连接数、每秒 CIP 包处理能力；
组播复制数量和成员变更；
交换机每队列缓存和调度；
镜像口是否因汇聚而过载；
网络启动、下载、备份、视频和安全扫描的叠加工况。

建议保留设计余量，但不要用一个固定百分比替代测量。真正要验证的是：在允许的最坏背景流量和单点故障下，关键流量仍满足 SLO。

9. 故障诊断：按层排查，不要从"换交换机"开始

9.1 建立基线

在系统健康时保存：

正常拓扑、端口速率/双工、VLAN 与邻居；
端口 FCS、丢弃、拥塞、广播/组播计数；
控制器连接数、任务扫描时间、CPU、I/O 状态；
正常 RPI、报文间隔和抖动分布；
IGMP Querier、成员表和老化参数；
PTP 主时钟、偏移与路径延迟；
关键设备固件、EDS、交换机配置和时间；
代表性健康抓包。

没有健康基线，故障现场只能猜"现在看起来是否正常"。

9.2 症状---可能原因---验证方法

症状	常见原因	优先验证
设备偶发 I/O 超时	RPI/超时过紧、微突发、端口丢弃、设备 CPU 峰值、链路误码	同步抓控制器任务、端口队列/错误和报文间隔
一段时间后组播泛洪	Querier 缺失、成员老化、Snooping 配置/版本问题	IGMP 查询与报告、成员表、VLAN 内 Querier
新设备能 Ping 但无法建连接	装配实例/长度错误、连接资源不足、电子键控、路径或固件不匹配	Forward Open 响应及扩展状态、EDS/手册
工程下载时 I/O 抖动	队列争用、工程流量优先级不当、设备处理受影响	下载前后队列、DSCP/PCP、设备 CPU 与任务
环故障后连接仍中断	网络恢复慢于连接超时、DLR 角色错误、设备重启、组播关系未恢复	故障注入抓包、环状态、连接超时和恢复顺序
时间戳漂移	主时钟切换、PTP 域/配置文件不一致、非支持交换机、链路不对称	时钟树、Announce/Sync、设备 offset 状态
FCS 持续增加	线缆、接头、光模块、干扰、端口硬件问题	逐段物理层测试、替换法、错误方向与相关工况
所有设备同时掉线	核心/电源共因、二层环路、广播风暴、地址冲突、控制器故障	拓扑与电源、STP/环告警、广播曲线、系统日志

9.3 抓包注意事项

SPAN/镜像口汇聚多个高速端口时可能自身丢包；
TAP 更接近线上真实流量，但需考虑接入方式和冗余影响；
软件时间戳不一定能验证微秒级同步；
单点抓包看不到另一侧队列等待，需要多点同步测量；
抓包内容可能包含工艺、账号或配置，必须按敏感数据管理；
加密流量应结合端点日志、连接状态和受控密钥诊断。

诊断顺序建议：供电/物理 → 链路 → 二层/VLAN/组播 → IP/路由 → TCP/UDP → EtherNet/IP/CIP → 控制任务与工艺逻辑。

10. 选型与实施：一条可落地的五阶段路径

从需求量化到分阶段上线

阶段 1：需求量化

将"实时、稳定、安全"改写成周期、时延、抖动、可用性、恢复和访问矩阵；
定义正常、维护、启动、故障和恢复工况；
确定功能安全与网络安全边界；
明确验收仪器、采样点和判定规则。

阶段 2：流量建模

统计连接数、RPI、方向、尺寸与单播/组播；
加入 PTP、IGMP、ARP、显式消息、HMI、历史、备份和工程流量；
计算包率、带宽和出口汇聚；
找出控制器、适配器和交换机的容量上限。

阶段 3：架构设计

选择拓扑、VLAN、路由、QoS、冗余和时间同步；
形成地址表、端口表、流量矩阵、时钟树和安全规则；
将设备认证、固件、配置文件和备件纳入设计；
对遗留设备设计隔离、网关或替换路径。

阶段 4：实验验证

至少测试：

满负载与突发负载；
单点链路、交换机、电源和主时钟故障；
环网/冗余切换；
工程下载、设备启动和组播成员变化；
错误配置、重复地址和异常广播；
远程接入、安全策略与证书到期；
设备替换、恢复和回退。

阶段 5：分阶段上线

先基线、后切换；先小范围、后扩展；
设置回退条件和停机窗口；
监视连接、包率、错误、队列、时钟与安全告警；
更新竣工图、配置备份、操作规程和培训；
将性能与安全复测纳入变更管理。

11. 十个常见误区

EtherNet/IP 就是"用网线的 IP"

错。它包含 CIP 对象、服务、连接和设备配置模型。
带宽越大，实时性越好

不完整。实时性还受包率、排队、任务、设备处理和同步影响。
UDP 不可靠，所以不能做控制

过于简化。周期 I/O 通过连续更新、连接监视和应用失效策略管理丢包；是否适用由系统安全分析决定。
TCP 可靠，所以响应时间固定

错。重传和拥塞会引入不确定时延。
RPI 就是控制回路时间

错。它只是请求的报文生产间隔，控制链还包含采样和任务等待。
组播一定比单播高效

不一定。消费者数量、交换机复制、IGMP 配置和拓扑共同决定。
有环网就没有停机

错。环网只处理其覆盖范围内的特定故障，还受超时和上层容错影响。
CIP Safety 等于 CIP Security

错。前者服务功能安全，后者服务网络安全。
支持 TSN 就必然互通

错。需要一致的标准版本、行业配置文件和端到端配置。
VLAN 是安全边界

不足。它需要配合访问控制、身份、监测、补丁和恢复。

12. 总结

Ethernet 的成功在于标准化、规模经济和持续演进；工业以太网的难点，则在于把开放、共享的网络技术变成可预测、可诊断、可恢复且安全的控制基础设施。EtherNet/IP 通过 CIP 把设备语义、连接和 I/O 模型带到标准 IP 网络上，兼顾控制与集成，但它的性能不会由协议名称自动保证。

一个成熟项目通常具备四个特征：

指标可验证：周期、时延、抖动、恢复与同步有边界、有测法；
架构可解释：拓扑、流量、时钟、冗余和安全规则都有设计依据；
故障可观测：有基线、计数器、抓包点、告警和时间一致性；
系统可恢复：配置、证书、程序与备件可在受控流程中恢复。

真正专业的工业以太网方案，不是堆叠术语，而是让每一个设计决策都能回答三个问题：为什么这样做、失败时会怎样、如何证明它满足要求。

附录 A：缩略语

缩略语	中文说明
CIP	通用工业协议（Common Industrial Protocol）
DLR	设备级环网（Device Level Ring）
DSCP	差分服务代码点
EDS	电子数据表
FCS	帧校验序列
IGMP	互联网组管理协议
I/O	输入/输出
MAC	介质访问控制
MTU	最大传输单元
PCP	802.1Q 优先级代码点
PTP	精密时间协议
QoS	服务质量
RPI	请求数据包间隔
SPE	单对以太网
TSN	时间敏感网络
VLAN	虚拟局域网
