1.普通比较器:反相端接任意固定电压(比如2V、-3V)，信号跨过这个电压才翻转;（比如只保留 0.5V~2V 的传感器信号，高于 2V 或低于 0.5V 都输出报警电平）
2.过零比较器:专门把参考电压设为0V，只检测信号是否穿过0V，专门处理交流正负交替波形。

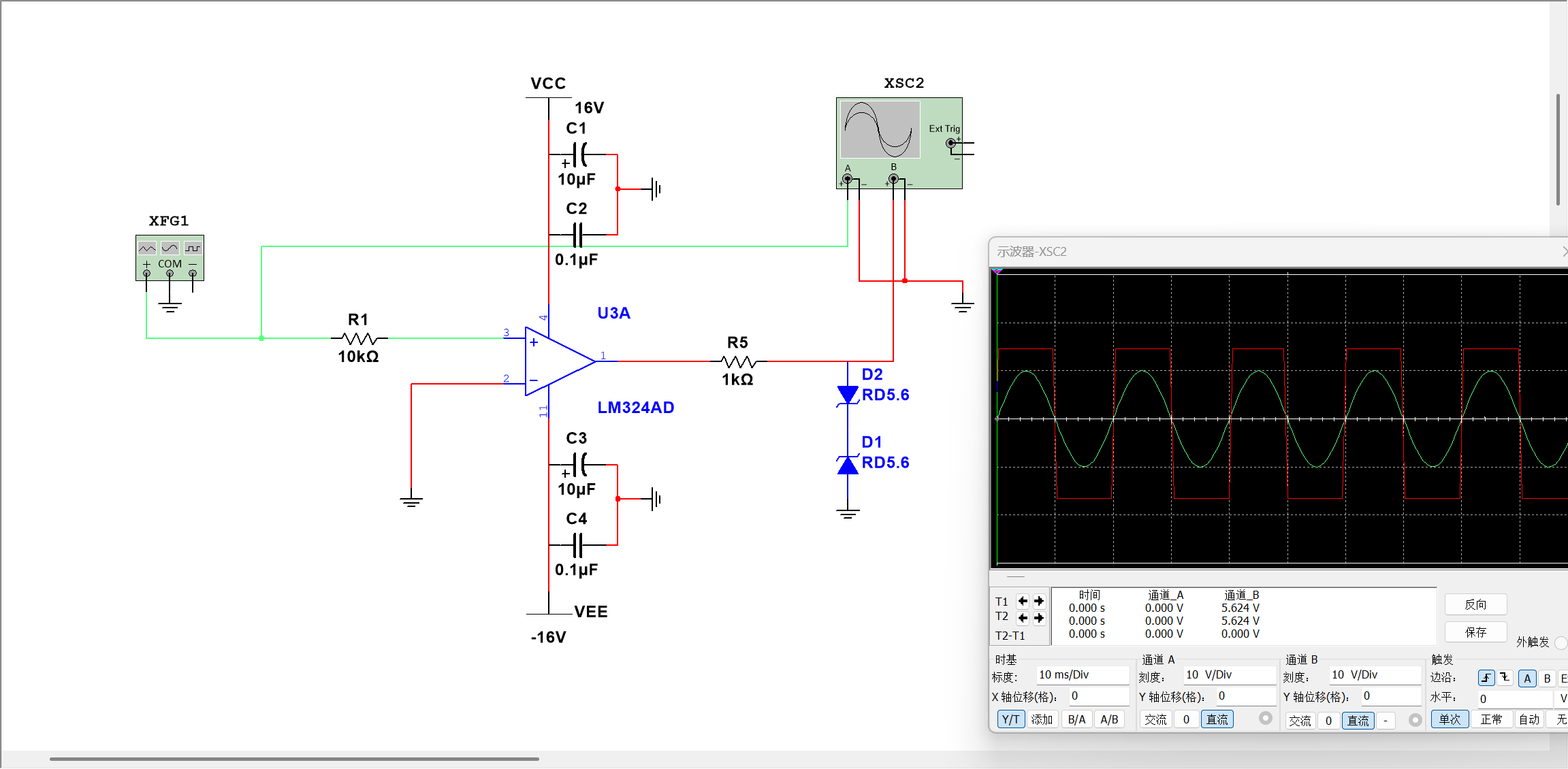

输入
同相端：XFG1 函数信号发生器，输出正弦交流信号50HZ，幅值10V。
反向端，接地--0V
输出
1,双电源±16V工况(你当前电路供电) LM324 是非轨到轨运放，
开环饱和输出固定两种电平：
当输入信号>阈值电压(U+ > Uref) :输出正向饱和电平x =+14V
当输入信号<阈值电压(U+ < Uref) :输出负向饱和电平=-14V
（Uref全称Reference Voltage(参考电压/阈值电压)，就是你给比较器反相端固定输入的那个基准电压(比如2V、0V、-3V)）
输入信号每一次跨过阈值，输出就在 + 14V/-14V 之间瞬间跳变，得到高低电平方波。
Uref的获取方式(实物电路怎么产生)
1.接地:最简单，Uref=0V，仅用于过零检测;
2.电阻分压:VCC通过两个电阻分压,得到稳定固定电压(如5V分压出2.5V);
3.电位器可调:分压支路串电位器，手动滑动就能改变Uref，灵活调整触发阈值;
4.专用基准源芯片:高精度场景用TL431，输出温漂极小的标准电压。（我觉得蛮实用的）
解释R1
R1 串联在输入回路，限制流入运放 3 脚的最大电流，把电流钳在安全范围，保护 LM324 输入引脚不被损坏，
抑制静电、浪涌冲击（个人觉得这个考虑的比较多）
实物调试时人体静电、接线瞬间电压浪涌，会产生瞬时大电流；R1 靠电阻限流削弱冲击电流，降低静电损坏芯片概率。
平衡电阻
比较器场景不需要平衡电阻，只有闭环线性放大电路才需要匹配电阻抵消偏置电流误差--电压比较器完全不需要平衡阻抗匹配电阻
普通开环比较器:不用阻抗匹配平衡电阻;
闭环线性放大/电压跟随器(LM324双极运放+大输入电阻):建议匹配。
限幅
1)输出正向高压:D2反向击穿稳压，D1正向导通，钳位+5.6V;
2)输出负向高压:D1反向击穿稳压，D2正向导通，钳位-5.6V;
正负双向同时被限制，输出对称。（多余的电量R5，消耗掉了，产生的电流驱动稳压管）驱动稳压管进入稳压区的工作电流
反向击穿稳压区(我们限幅电路要用的状态)
阴极电位远高于阳极，反向电压达到稳压值Vz后，管子不会被击穿烧毁，两端电压牢牢固定在Vz，前提:反向电流必须落在最小~最大稳压电流之间。（稳压管想要稳定锁住 5.6V 电压，必须有一股合适大小的反向电流 "撑住" 击穿状态）具体的管子稳压电流，需要看看手册找一下

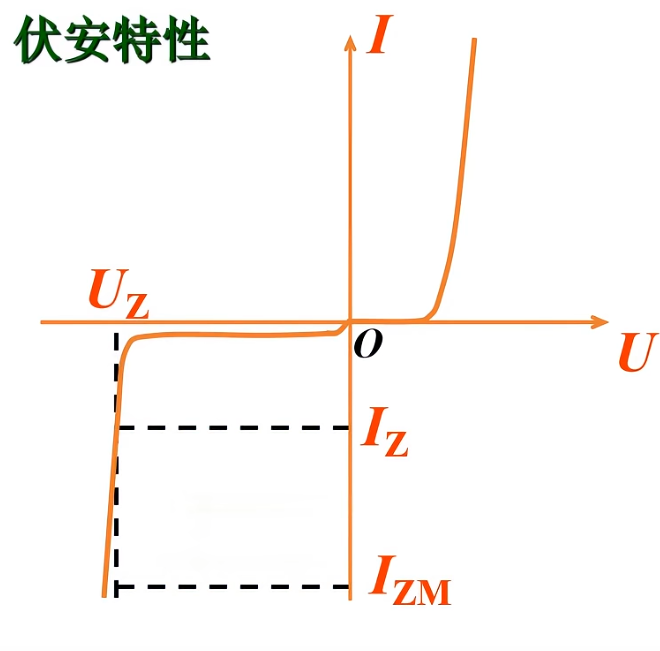

稳压二极管管的稳压特性
1.正向导通区(第一象限，U>0)
电压正向超过0.7V左右，电流急剧上升，和普通二极管正向特性完全一致，无稳压作用。
2.反向截止区(左侧，-Uz<U<0)
反向电压小于稳压值Uz，反向漏电流极小，曲线贴近横轴，管子近似开路，不具备稳压能力。
3.反向稳压击穿区(第三象限，U≤-Uz)
反向电压达到稳压值Uz后进入雪崩可逆击穿:
1.曲线几乎水平:电压基本恒定为Uz，电流大范围变化，电压几乎不变，这就是稳压核心特性;
2.Iz:最小稳定工作电流，电流必须大于Iz，稳压效果才稳定;
3.IzM:最大允许稳压电流，电流超过IzM，管子功耗超标发热烧毁;
4.有效稳压区间:Iz<|I|<IzM。
说一个工程的应用
工频交流电检测、频率采集(最常用)
1.场景:220V市电经降压变压器得到正弦交流小信号
2.原理:正弦波正负交替，送入过零比较器，每次穿过0V输出电平翻转，限幅后得到标准±5V方波送入单片机(或者抬高，反相端接任意固定电压(比如2V、-3V)，信号跨过这个电压才翻转)
3.工程用途:
。测量电网频率;
。过零同步触发可控硅、双向晶闸管调压/调光;
。电机测速(交流测速发电机正弦信号整形)。
4.限幅意义:把运放±12/±16V高压压缩为单片机安全电平，防止I0口击穿。
