Werkzeug 3.1.8Bottleneck（标准瓶颈模块）
Bottleneck 是一种经典的残差模块，广泛用于 ResNet、YOLO 等网络结构中。它通过两个卷积层（先降维后升维）减少计算量，并支持残差连接（shortcut），从而在增加网络深度的同时保持训练稳定性。该实现参考了 YOLOv5/YOLOv8 的设计，提供了灵活的参数配置。
代码实现
python
import cv2
import math
import torch
import numpy as np
import matplotlib.pyplot as plt
from torch import nn
def autopad(k, p=None, d=1): # kernel, padding, dilation
"""Pad to 'same' shape outputs."""
if d > 1:
k = d * (k - 1) + 1 if isinstance(k, int) else [d * (x - 1) + 1 for x in k] # actual kernel-size
if p is None:
p = k // 2 if isinstance(k, int) else [x // 2 for x in k] # auto-pad
return p
class Conv(nn.Module):
"""Standard convolution module with batch normalization and activation.
Attributes:
conv (nn.Conv2d): Convolutional layer.
bn (nn.BatchNorm2d): Batch normalization layer.
act (nn.Module): Activation function layer.
default_act (nn.Module): Default activation function (SiLU).
"""
default_act = nn.SiLU() # default activation
def __init__(self, c1, c2, k=1, s=1, p=None, g=1, d=1, act=True):
"""Initialize Conv layer with given parameters.
Args:
c1 (int): Number of input channels.
c2 (int): Number of output channels.
k (int): Kernel size.
s (int): Stride.
p (int, optional): Padding.
g (int): Groups.
d (int): Dilation.
act (bool | nn.Module): Activation function.
"""
super().__init__()
self.conv = nn.Conv2d(c1, c2, k, s, autopad(k, p, d), groups=g, dilation=d, bias=False)
self.bn = nn.BatchNorm2d(c2)
self.act = self.default_act if act is True else act if isinstance(act, nn.Module) else nn.Identity()
def forward(self, x):
"""Apply convolution, batch normalization and activation to input tensor.
Args:
x (torch.Tensor): Input tensor.
Returns:
(torch.Tensor): Output tensor.
"""
return self.act(self.bn(self.conv(x)))
def forward_fuse(self, x):
"""Apply convolution and activation without batch normalization.
Args:
x (torch.Tensor): Input tensor.
Returns:
(torch.Tensor): Output tensor.
"""
return self.act(self.conv(x))
class Bottleneck(nn.Module):
"""Standard bottleneck."""
def __init__(
self, c1: int, c2: int, shortcut: bool = True, g: int = 1, k: tuple[int, int] = (3, 3), e: float = 0.5
):
"""Initialize a standard bottleneck module.
Args:
c1 (int): Input channels.
c2 (int): Output channels.
shortcut (bool): Whether to use shortcut connection.
g (int): Groups for convolutions.
k (tuple): Kernel sizes for convolutions.
e (float): Expansion ratio.
"""
super().__init__()
c_ = int(c2 * e) # hidden channels
self.cv1 = Conv(c1, c_, k[0], 1)
self.cv2 = Conv(c_, c2, k[1], 1, g=g)
self.add = shortcut and c1 == c2
def forward(self, x: torch.Tensor) -> torch.Tensor:
"""Apply bottleneck with optional shortcut connection."""
return x + self.cv2(self.cv1(x)) if self.add else self.cv2(self.cv1(x))功能
- 特征压缩与恢复 ：通过
c_ = int(c2 * e)将通道压缩（通常e=0.5即减半），然后通过第二个卷积恢复，减少计算量。 - 残差连接 ：当
shortcut=True且输入输出通道数相同时，将输入直接与输出相加，促进梯度流动。 - 灵活配置：支持分组卷积、自定义卷积核大小，适应不同网络设计。
初始化参数
| 参数 | 类型 | 说明 |
|---|---|---|
c1 |
int | 输入通道数 |
c2 |
int | 输出通道数 |
shortcut |
bool | 是否启用残差连接（默认 True） |
g |
int | 分组卷积的组数（默认 1） |
k |
tupleint, int | 两个卷积的核大小，默认 (3, 3) |
e |
float | 通道扩展比，隐藏层通道数 = c2 * e（默认 0.5） |
前向方法
forward(x)：输入x，输出形状[B, c2, H, W]（空间尺寸不变）。
计算流程：
y = self.cv1(x)：第一个卷积，通道数变为c_。z = self.cv2(y)：第二个卷积，通道数恢复为c2。- 若
self.add为真（shortcut=True且c1 == c2），返回x + z；否则返回z。
使用示例
python
if __name__ == '__main__':
# 1. 创建随机输入
x = torch.randn(1, 32, 64, 64)
# 2. 创建 Bottleneck 模块：输入32，输出64，shortcut=False（因为通道不等）
bottleneck1 = Bottleneck(c1=32, c2=64, shortcut=True, e=0.5, k=(3,3))
# 3. 前向传播
with torch.no_grad():
out1 = bottleneck1(x)
print("输入形状:", x.shape) # [1, 32, 64, 64]
print("输出形状:", out1.shape) # [1, 64, 64, 64]
# 4. 创建通道相等且启用shortcut的模块
bottleneck2 = Bottleneck(c1=64, c2=64, shortcut=True, e=0.5)
with torch.no_grad():
out2 = bottleneck2(out1)
print("shortcut 输出形状:", out2.shape) # [1, 64, 64, 64]
# 5. 使用真实图像演示（单通道扩展为多通道）
img_path = "cat_640x640.png"
img_bgr = cv2.imread(img_path)
if img_bgr is not None:
# 缩放到 64x64，转为灰度图
img_gray = cv2.cvtColor(cv2.resize(img_bgr, (64, 64)), cv2.COLOR_BGR2GRAY)
img_tensor = torch.from_numpy(img_gray).float().unsqueeze(0).unsqueeze(0) # [1,1,64,64]
# 扩展通道数至 32（模拟特征图）
x_img = img_tensor.repeat(1, 32, 1, 1) # [1,32,64,64]
# 创建 Bottleneck（输入32，输出32，shortcut启用）
bottleneck_img = Bottleneck(c1=32, c2=32, shortcut=True, e=0.5)
with torch.no_grad():
out_img = bottleneck_img(x_img)
# 可视化：输入通道0、输出通道0
inp_ch0 = x_img[0, 0].cpu().numpy()
out_ch0 = out_img[0, 0].cpu().numpy()
def norm(arr):
return (arr - arr.min()) / (arr.max() - arr.min() + 1e-8)
plt.figure(figsize=(12, 5), constrained_layout=True)
plt.subplot(1, 3, 1)
plt.imshow(img_gray, cmap='gray')
plt.title("Original Gray")
plt.axis("off")
plt.subplot(1, 3, 2)
plt.imshow(norm(inp_ch0), cmap='gray')
plt.title("Input Ch0")
plt.axis("off")
plt.subplot(1, 3, 3)
plt.imshow(norm(out_ch0), cmap='gray')
plt.title("Bottleneck Output Ch0")
plt.axis("off")
plt.savefig("bottleneck_demo.png", dpi=150)

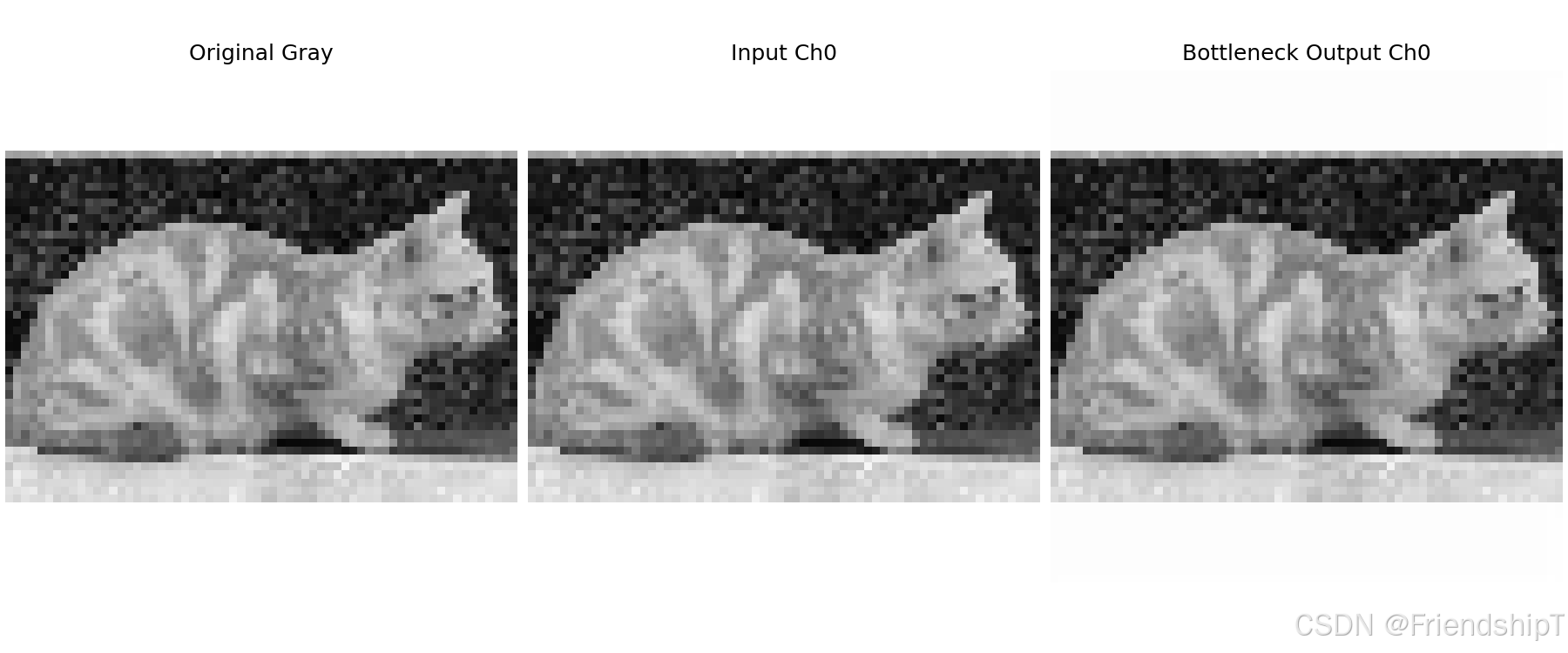

print("可视化已保存为 bottleneck_demo.png")输出示例：
输入形状: torch.Size([1, 32, 64, 64])
输出形状: torch.Size([1, 64, 64, 64])
shortcut 输出形状: torch.Size([1, 64, 64, 64])

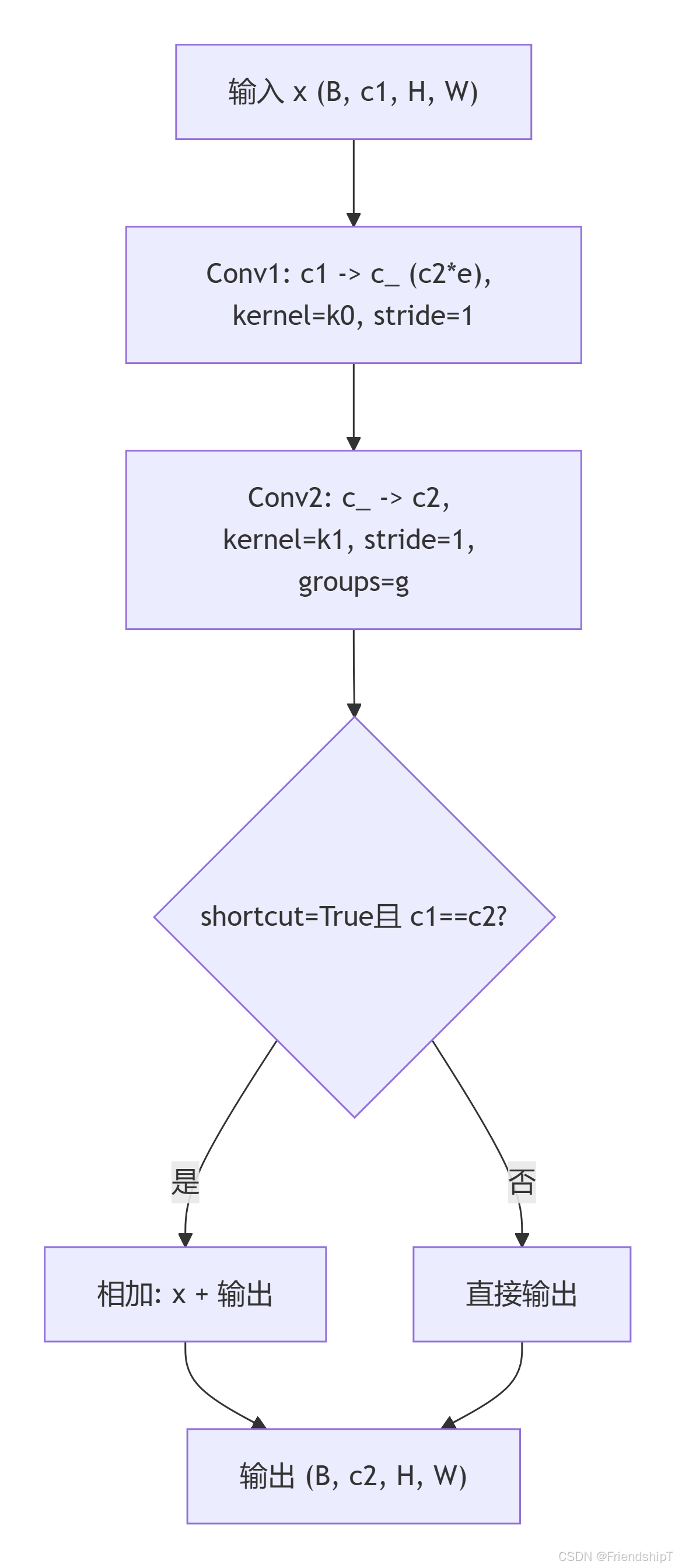

可视化已保存为 bottleneck_demo.png流程示意图
代码解读
__init__：c_ = int(c2 * e)：计算隐藏层通道数，通常小于c2，实现降维。self.cv1：第一个卷积，使用核大小k[0]（默认 3），步长 1，将通道从c1映射到c_。self.cv2：第二个卷积，使用核大小k[1]（默认 3），步长 1，分组数g，将通道从c_映射到c2。self.add：布尔值，决定是否启用残差连接（条件为shortcut=True且c1 == c2）。
forward：- 若
self.add为真，返回x + self.cv2(self.cv1(x))，否则仅返回self.cv2(self.cv1(x))。
- 若
注意事项
- 空间尺寸不变：所有卷积步长均为 1，填充自动为 same，因此输入输出空间尺寸相同。
- 残差条件 ：只有
shortcut=True且c1 == c2时才会添加残差，否则无残差。 - 扩展比
e：通常取 0.5，使隐藏层通道减半，降低参数量。也可根据需要调整（如 1.0 表示不压缩）。 - 分组卷积 ：
g用于第二个卷积，可减少参数量（如深度可分离卷积）。 - 核大小灵活性：允许分别指定两个卷积的核大小，适应不同感受野需求。
优缺点
优点
- 参数高效：通过先降维后升维，减少计算量和参数量，提高模型效率。
- 残差机制：保持梯度传递，便于训练深层网络。
- 灵活配置：支持 shortcut 开关、分组卷积、自定义核大小，适配多种场景。
- 与残差网络兼容：可无缝替换标准 ResNet 瓶颈块。
缺点
- 表达能力受限 ：降维比
e较小时可能损失部分特征信息。 - 无跨层融合：与 CSP 结构相比，缺少特征复用机制，梯度多样性稍弱。
- 对通道数敏感 ：若
c1与c2相差较大，残差失效，可能影响训练。
在 YOLOv5/YOLOv8 中，Bottleneck 是构建 C2f 和 C3 模块的基础单元。实际使用时，可根据任务设置合适的 e、g 和 k，并注意在深层网络中合理启用 shortcut。
参考文献
1 https://docs.ultralytics.com/
2 https://github.com/ultralytics/ultralytics.git
