摘要

摘要： 在便携式电子设备与物联网终端中，锂电池的充放电管理与电量精准估算是决定用户体验和产品可靠性的核心技术。本文深入剖析TI BQ系列芯片的CC-CV充电控制策略，系统对比电压查表法、库仑计数法、CEDV与阻抗跟踪（Impedance Track™）四种SOC估算算法，并结合BQ25895充电管理芯片与BQ40Z50电量计芯片的实战应用，提供完整的硬件电路设计、软件驱动开发与算法优化方案，助力开发者构建高精度、高可靠性的锂电池管理系统。

一、引言：锂电池管理的技术挑战

锂电池作为现代电子设备的核心能源，其充放电过程涉及复杂的电化学反应。不当的充电策略可能导致电池寿命缩短、安全隐患增加；不准确的电量估算则直接影响用户体验------"电量跳变"、"突然关机"等问题根源往往在于SOC（State of Charge，荷电状态）估算误差。

在嵌入式系统开发中，我们面临三大技术挑战：

充电效率与安全性平衡：如何在快速充电的同时保护电池健康
电量估算精度：不同温度、负载、老化程度下的SOC准确预测
系统功耗优化：充电管理与电量计量的低功耗设计

德州仪器（TI）的BQ系列芯片提供了从充电管理到电量计量的完整解决方案。本文将以BQ25895（充电管理）和BQ40Z50（电量计）为核心，深入解析CC-CV充电策略与SOC估算算法。

二、CC-CV恒流恒压充电原理

2.1 锂电池充电特性

锂离子电池充电必须遵循特定的电化学规律。过度充电会导致锂金属在负极析出，引发内部短路；充电不足则影响容量利用率。理想的充电过程分为四个阶段：

涓流充电（Trickle Charge）：当电池电压低于3.0V时，以极小电流（通常为0.1C）唤醒深度放电的电池，防止大电流冲击损坏电池结构。

预充电（Pre-Charge）：电压升至3.0V-3.2V后，电流提升至0.3C左右，继续安全激活电池。

恒流快充（CC Fast Charge）：电压达到3.5V以上后，进入最大电流充电阶段，这是充电效率最高的阶段。

恒压充电（CV Charge）：当电池电压接近截止电压（单节4.2V/4.35V/4.4V，依电池化学体系而定）时，充电器切换为恒压模式，电流逐渐衰减。

充电终止：当电流降至设定阈值（通常为0.05C-0.1C）时，判定电池充满，停止充电。

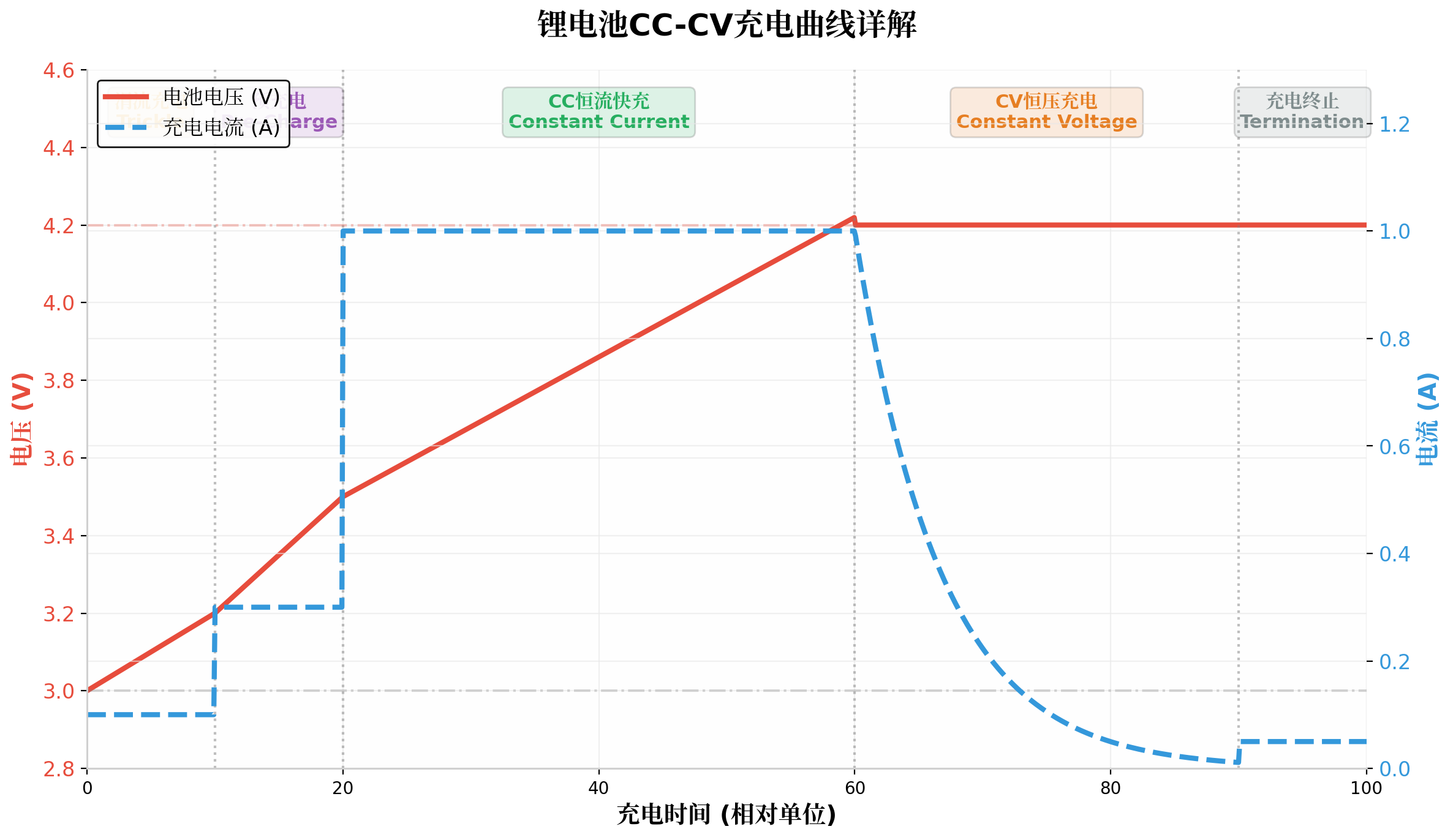

上图展示了完整的CC-CV充电曲线。在CC阶段，电池电压近似线性上升，充电电流保持恒定；进入CV阶段后，电压被钳位在设定值，电流按指数规律衰减。这种充电策略既能保证充电速度，又能避免过充风险。

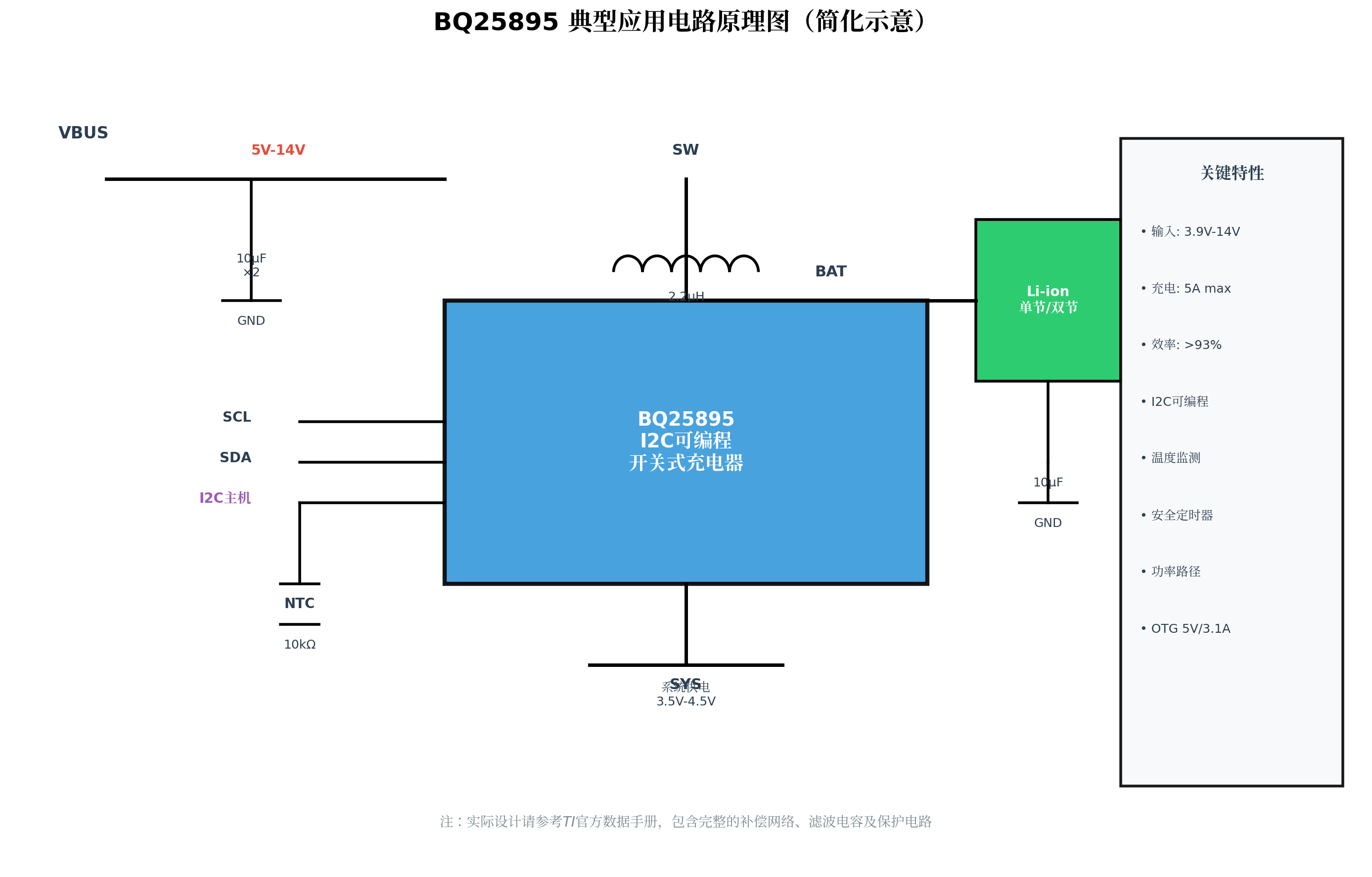

2.2 BQ25895充电管理芯片

BQ25895是TI推出的一款高度集成的开关式充电管理IC，支持3.9V-14V宽输入电压范围，最大充电电流可达5A，效率超过93%。

关键特性分析：

参数	规格	设计意义
输入电压	3.9V-14V	支持USB PD、QC等多种快充协议
充电电流	最大5A	满足大容量电池快速充电需求
开关频率	1.5MHz	减小电感体积，降低EMI
效率	>93%	减少热损耗，提升充电效率
I2C接口	400kHz	灵活配置充电参数
温度监测	NTC热敏电阻	实现JEITA温度曲线控制

**功率路径管理（Power Path）**是BQ25895的核心优势。传统充电器在电池耗尽时无法直接为系统供电，而功率路径架构允许VBUS直接为系统（SYS）供电，同时对电池充电。这意味着即使电池深度放电，系统也能立即启动工作。

2.3 CC-CV充电的I2C配置

通过I2C接口，我们可以精确控制充电过程的每一个参数：

c 复制代码

/* BQ25895寄存器配置示例 */
#define BQ25895_ADDR 0x6A

/* 充电电压设置：4.2V */
void bq25895_set_charge_voltage(float voltage) {
    uint8_t reg_val = (uint8_t)((voltage - 3.84) / 0.016);
    bq25895_write_reg(0x14, reg_val & 0x3F);  // REG14: Charge Voltage Limit
}

/* 充电电流设置：2A */
void bq25895_set_charge_current(float current) {
    uint8_t reg_val = (uint8_t)(current / 0.064);
    bq25895_write_reg(0x13, reg_val & 0x7F);  // REG13: Charge Current Limit
}

/* 预充电电流设置：0.3A */
void bq25895_set_precharge_current(float current) {
    uint8_t reg_val = (uint8_t)(current / 0.064);
    uint8_t reg = bq25895_read_reg(0x13);
    reg = (reg & 0x0F) | ((reg_val & 0x0F) << 4);
    bq25895_write_reg(0x13, reg);
}

/* 终止电流设置：0.1A */
void bq25895_set_term_current(float current) {
    uint8_t reg_val = (uint8_t)(current / 0.064);
    uint8_t reg = bq25895_read_reg(0x14);
    reg = (reg & 0xF8) | (reg_val & 0x07);
    bq25895_write_reg(0x14, reg);
}

/* 使能充电 */
void bq25895_enable_charge(void) {
    bq25895_write_reg(0x15, 0x0B);  // REG15: Charge Termination + EN_CHG
}

**温度补偿充电（JEITA）**是保障电池安全的关键功能。BQ25895支持可编程的温度阈值，在不同温度区间自动调整充电参数：

c 复制代码

/* JEITA温度曲线配置 */
void bq25895_config_jeita(void) {
    /* 低温区（0°C-10°C）：降低充电电流至50% */
    bq25895_write_reg(0x16, 0x2A);  // 低温电流限制

    /* 高温区（45°C-60°C）：降低充电电压 */
    bq25895_write_reg(0x17, 0x3C);  // 高温电压限制

    /* 禁用充电温度阈值 */
    bq25895_write_reg(0x18, 0x06);  // 0°C以下、60°C以上禁用充电
}

三、SOC估算算法深度解析

3.1 算法分类与原理

SOC估算是电池管理系统的"大脑"，其精度直接决定用户体验。根据TI的技术文档，主流算法可分为四类：

3.1.1 电压查表法（OCV-SOC）

基于电池开路电压（OCV）与SOC的对应关系，通过查表确定电量。该方法在电池静置时精度较高，但存在明显缺陷：

负载影响：有电流时，电池端电压 = OCV - I×R，无法直接反映真实SOC
迟滞效应：充放电过程中的OCV-SOC曲线不重合
温度敏感：不同温度下OCV-SOC关系变化显著

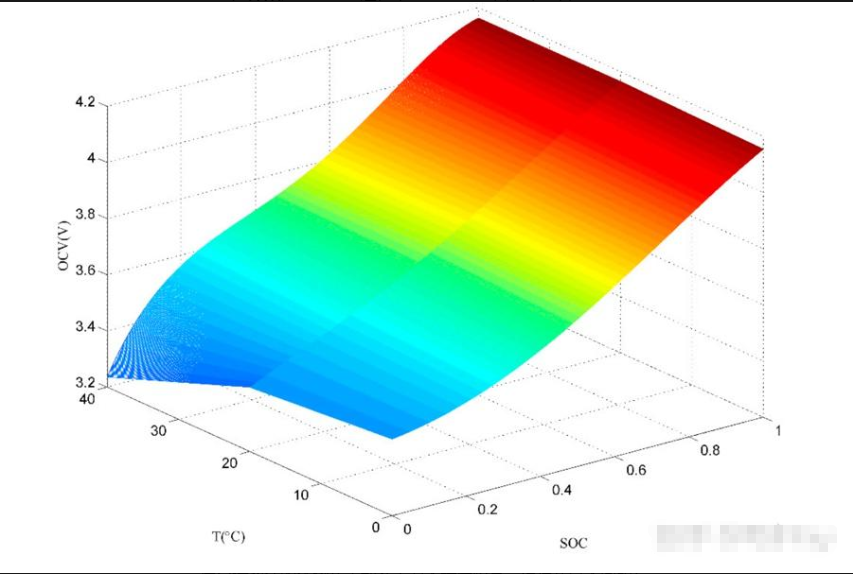

上图展示了OCV-SOC-T三维关系曲面，温度对开路电压的影响清晰可见。

3.1.2 库仑计数法（Coulomb Counting）

通过积分充放电电流计算电量变化：

S O C = S O C 0 − 1 Q m a x ∫ 0 t I ( τ ) d τ SOC = SOC_0 - \frac{1}{Q_{max}} \int_0^t I(\tau) d\tau SOC=SOC0−Qmax1∫0tI(τ)dτ

库仑计数法的优势在于动态工况下精度较高，但存在以下问题：

初始SOC未知：需要预先知道准确的起始电量
误差累积：电流传感器漂移、采样误差会随时间累积
无法检测自放电：电池静置时的自然损耗无法测量
需要满充满放校准：实际使用中很难实现

3.1.3 CEDV算法（Compensated End of Discharge Voltage）

CEDV是对库仑计数法的改进，通过补偿放电终止电压来提前更新容量。其核心思想是在电池放电至7%（EDV2点）时，根据负载和温度补偿电压，从而校准FCC（Full Charge Capacity）。

CEDV的关键参数：

EDV0：0% SOC对应的电压
EDV1：3% SOC对应的电压
EDV2：7% SOC对应的电压（容量更新点）

CEDV算法适用于不会完全放空电池的系统，但精度仍受限于电压法的固有缺陷。

3.1.4 阻抗跟踪算法（Impedance Track™）

TI的专利技术，综合了电压法和库仑计数法的优点，同时克服了各自的缺点。其核心创新在于：

动态阻抗学习：实时跟踪电池直流阻抗R(DOD,T)的变化
Qmax自适应更新：无需满充满放即可学习电池真实容量
电压仿真预测：基于阻抗模型预测剩余容量

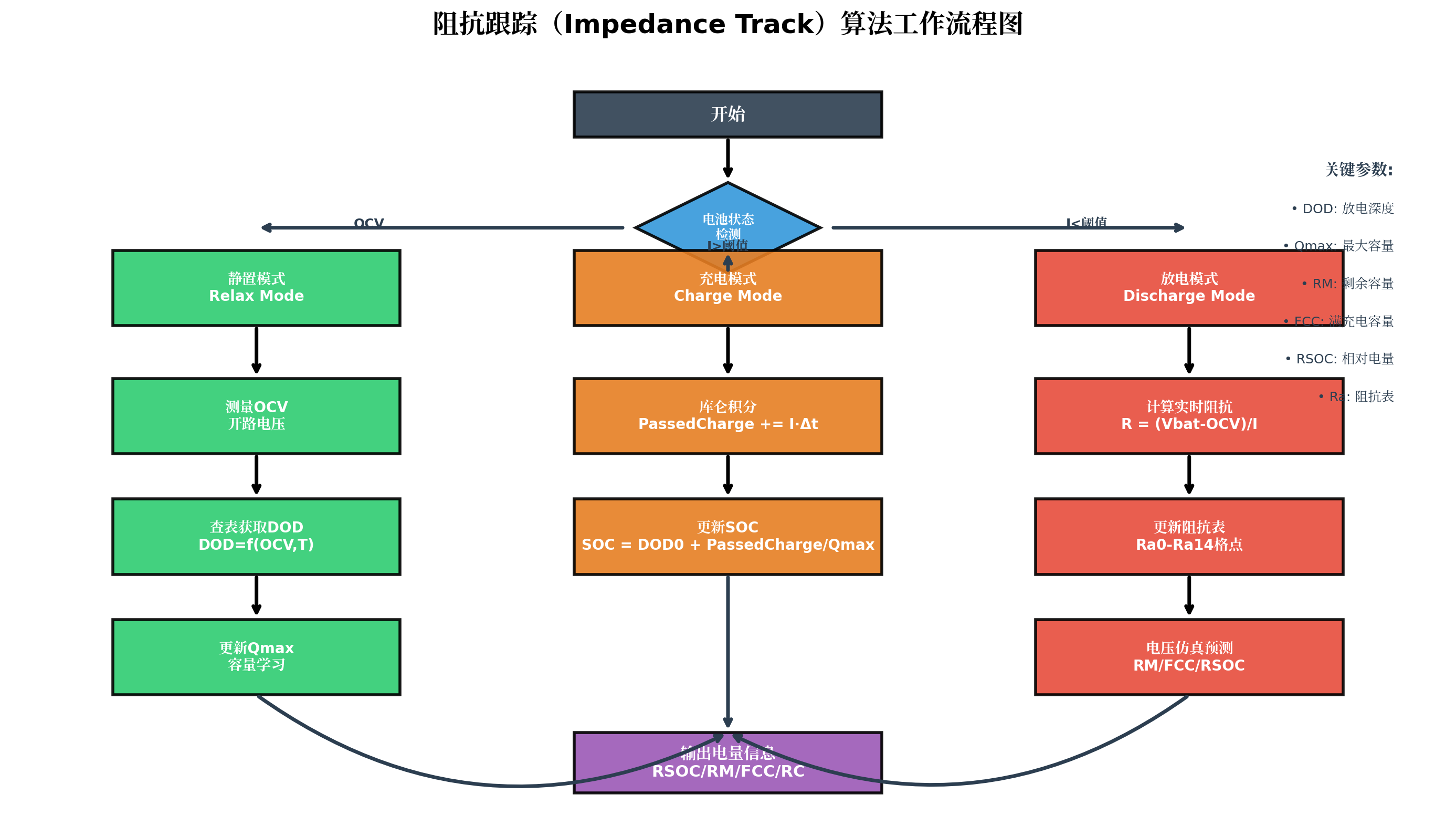

阻抗跟踪算法的工作流程：

静置模式（Relax Mode）：

监测电池开路电压OCV
通过化学ID查表获取DOD（Depth of Discharge）
更新Qmax容量学习

充电模式（Charge Mode）：

执行库仑积分：PassedCharge += I×Δt
更新SOC = DOD₀ + PassedCharge/Qmax

放电模式（Discharge Mode）：

计算实时阻抗：R = (Vbat - OCV)/I
更新阻抗表Ra0-Ra14格点
电压仿真预测RM/FCC/RSOC

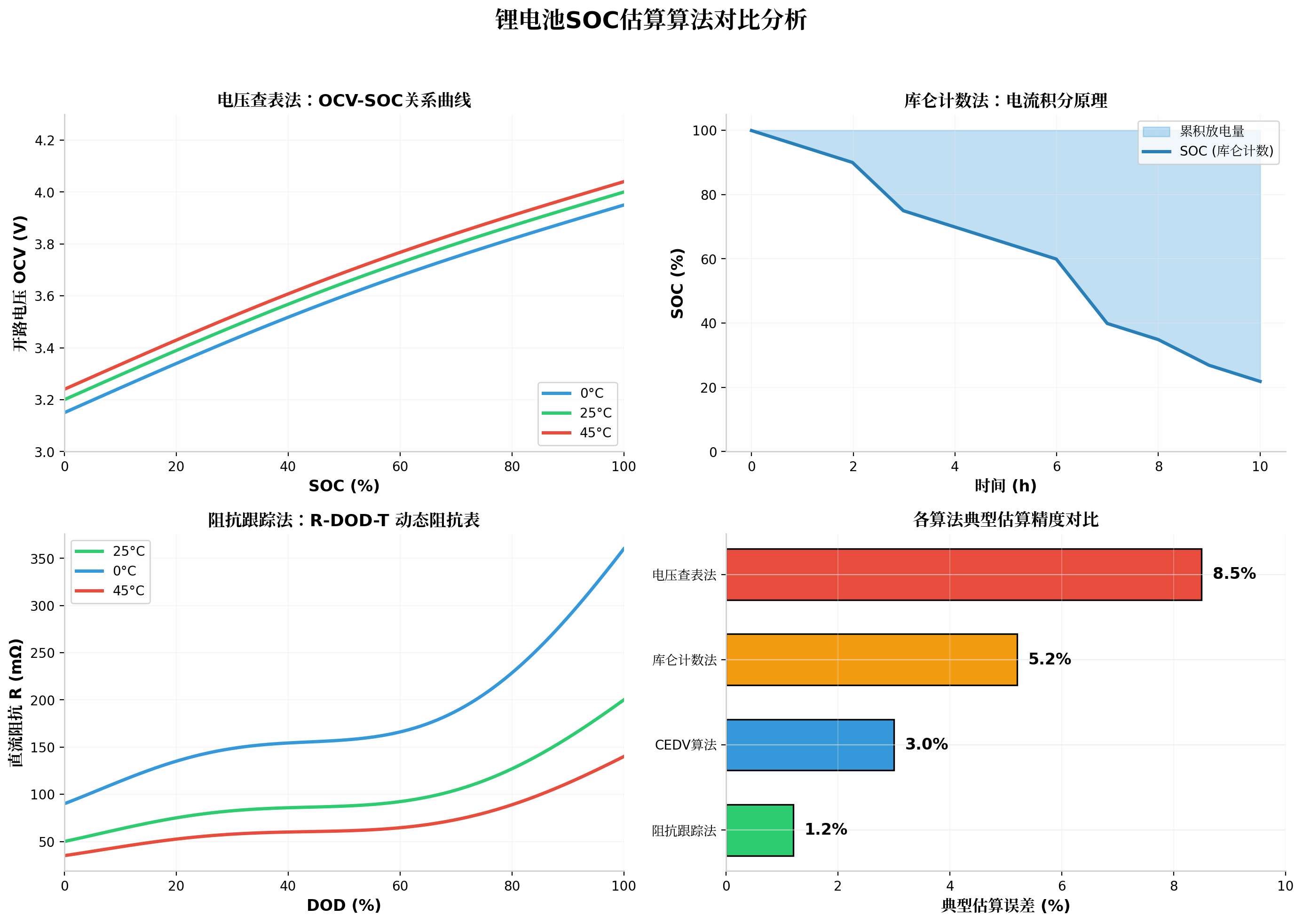

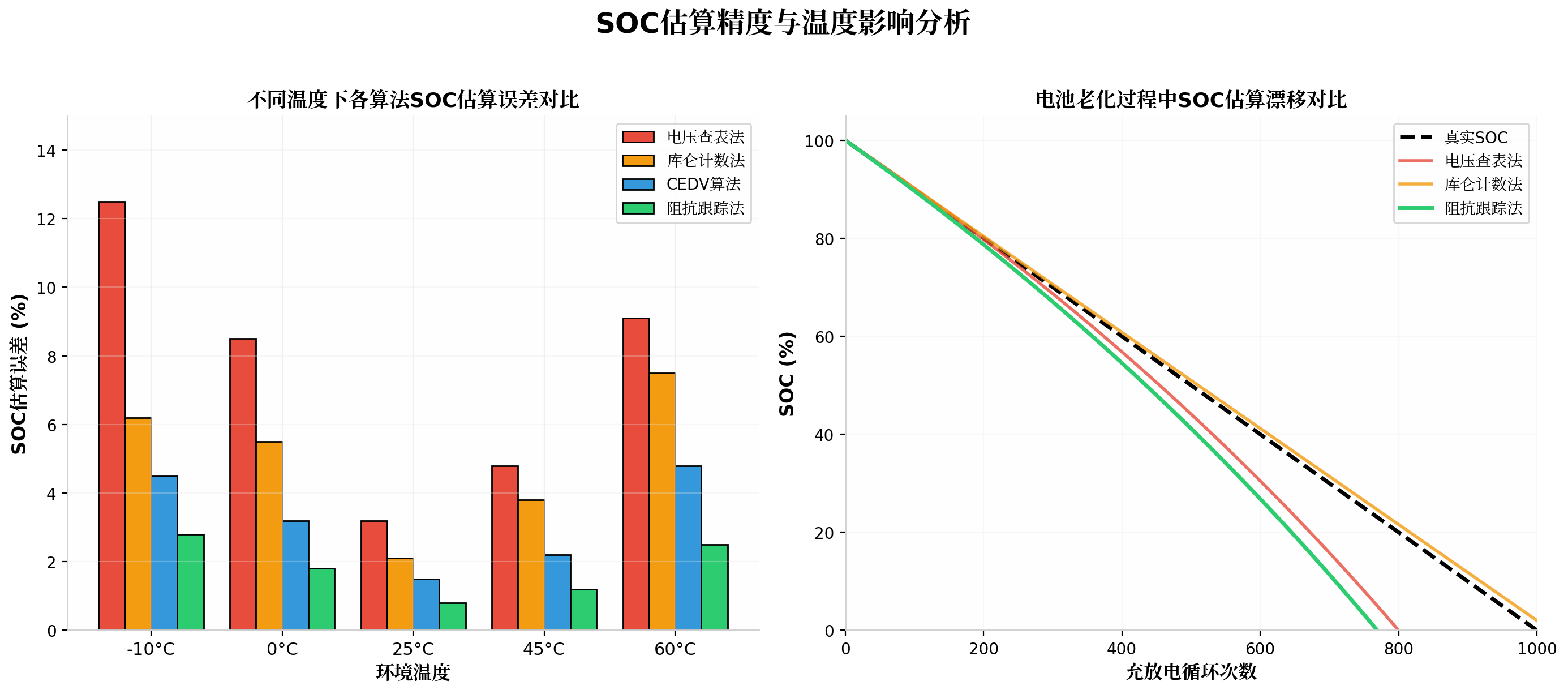

从误差对比图可以看出，阻抗跟踪算法在全温度范围内保持最低的估算误差（❤️%），尤其在极端温度下优势明显。

3.2 算法精度对比

算法	典型误差	温度适应性	老化适应性	开发复杂度	适用场景
电压查表法	5-10%	差	差	低	低成本、低精度
库仑计数法	3-8%	中	差	中	中等精度需求
CEDV	2-5%	中	中	中	需要提前校准
阻抗跟踪	<2%	优	优	高	高端产品

四、BQ40Z50电量计芯片实战

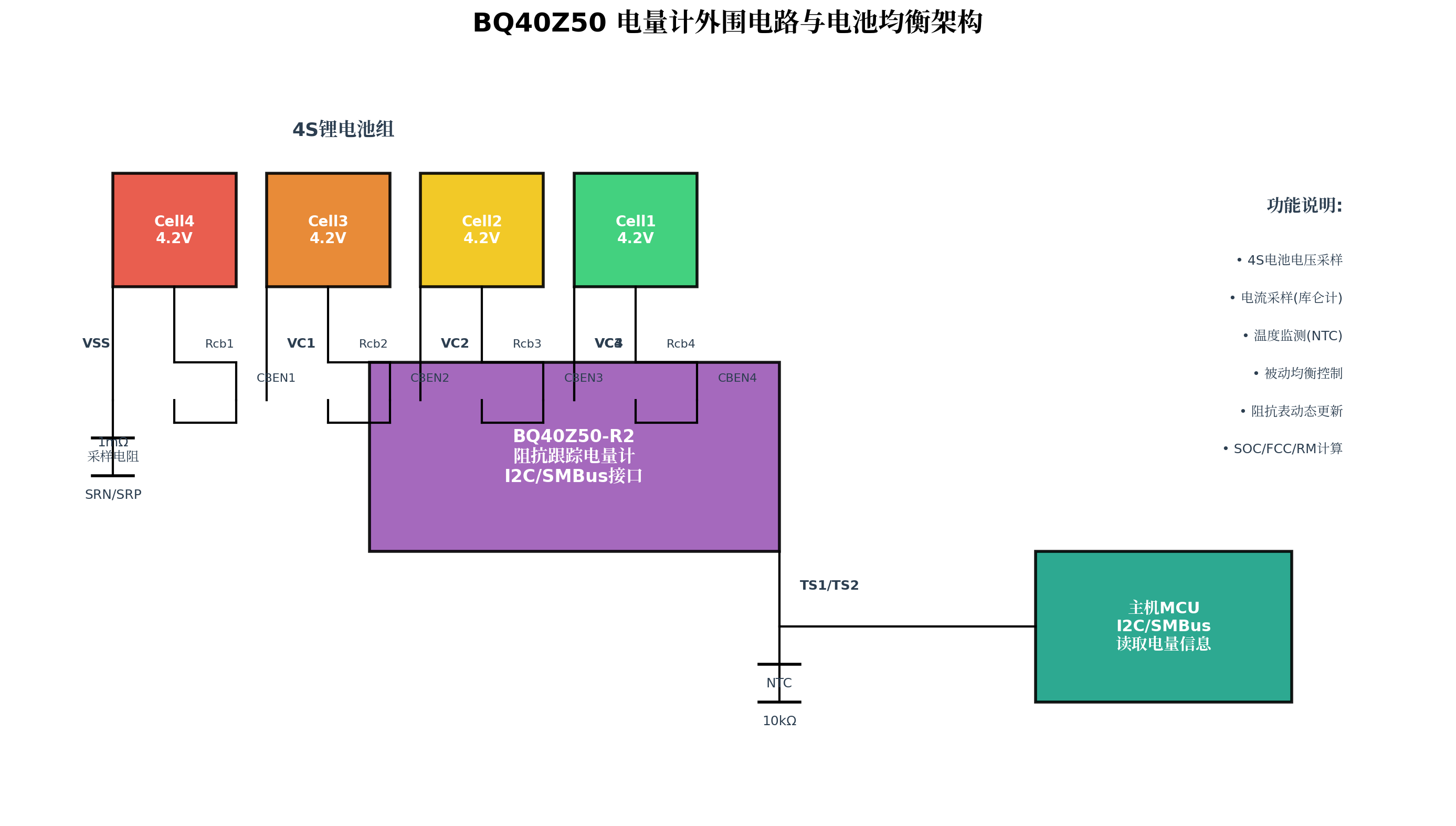

4.1 芯片架构与外围电路

BQ40Z50-R2是TI推出的2-4串锂电池阻抗跟踪电量计，采用I2C/SMBus通信接口。

外围电路设计要点：

电压采样：每节电池通过RC滤波网络连接到VCx引脚，滤波时间常数建议100μs-1ms
电流采样：使用1-5mΩ精密电阻，配合差分放大电路
温度监测：10kΩ NTC热敏电阻，B值通常为3380或3435
被动均衡：外接均衡电阻和MOSFET，由CBENx引脚控制

4.2 电量计通信驱动

c 复制代码

/* BQ40Z50 I2C通信驱动 */
#define BQ40Z50_ADDR 0x16  // 7-bit地址: 0x0B << 1 = 0x16

/* 读取标准SBS命令 */
uint16_t bq40z50_read_sbs(uint8_t cmd) {
    uint8_t data[2];
    i2c_read_reg(BQ40Z50_ADDR, cmd, data, 2);
    return (data[1] << 8) | data[0];
}

/* 读取剩余容量 (mAh) */
uint16_t bq40z50_get_remaining_capacity(void) {
    return bq40z50_read_sbs(0x0F);  // RemainingCapacity()
}

/* 读取满充电容量 (mAh) */
uint16_t bq40z50_get_full_charge_capacity(void) {
    return bq40z50_read_sbs(0x10);  // FullChargeCapacity()
}

/* 读取相对电量百分比 */
uint16_t bq40z50_get_rsoc(void) {
    return bq40z50_read_sbs(0x0D);  // RelativeStateOfCharge()
}

/* 读取绝对电量百分比 */
uint16_t bq40z50_get_asoc(void) {
    return bq40z50_read_sbs(0x0E);  // AbsoluteStateOfCharge()
}

/* 读取电池电压 (mV) */
uint16_t bq40z50_get_voltage(void) {
    return bq40z50_read_sbs(0x09);  // Voltage()
}

/* 读取电池电流 (mA, 有符号) */
int16_t bq40z50_get_current(void) {
    return (int16_t)bq40z50_read_sbs(0x0A);  // Current()
}

/* 读取电池温度 (0.1K) */
uint16_t bq40z50_get_temperature(void) {
    return bq40z50_read_sbs(0x08);  // Temperature()
}

/* 读取循环次数 */
uint16_t bq40z50_get_cycle_count(void) {
    return bq40z50_read_sbs(0x17);  // CycleCount()
}

4.3 阻抗跟踪算法的关键参数

BQ40Z50内部维护多个关键参数，理解这些参数有助于调试和优化：

c 复制代码

/* 读取阻抗跟踪关键参数 */
void bq40z50_read_impedance_track_params(void) {
    /* Qmax - 电池最大容量 */
    uint16_t qmax = bq40z50_read_sbs(0x79);  // 0x79: Qmax

    /* 更新状态 */
    uint16_t update_status = bq40z50_read_sbs(0x78);
    /* Update Status位定义:
     * Bit 0: Qmax更新状态
     * Bit 1: 阻抗表更新状态
     * Bit 2: 化学ID匹配状态
     * Bit 3: 容量学习完成
     */

    /* 读取阻抗表 */
    for (int i = 0; i < 15; i++) {
        /* Ra0-Ra14: 15个格点的阻抗值 */
        uint16_t ra = bq40z50_read_ra_table(i);
        printf("Ra[%d] = %d mΩ\n", i, ra);
    }
}

4.4 电池均衡控制

BQ40Z50支持基于容量的智能均衡，这是其区别于普通BMS的重要特性：

c 复制代码

/* 配置电池均衡 */
void bq25895_config_balancing(void) {
    /* 设置均衡启动阈值 */
    uint8_t bal_threshold = 0x05;  // 50mV压差启动均衡
    bq40z50_write_df(0x40, 0x00, bal_threshold);

    /* 设置最小均衡SOC */
    uint8_t min_bal_soc = 0x1E;  // 30% SOC以上才允许均衡
    bq40z50_write_df(0x40, 0x01, min_bal_soc);

    /* 读取均衡状态 */
    uint16_t bal_status = bq40z50_read_sbs(0x71);
    /* 检查各节均衡状态 */
    for (int i = 0; i < 4; i++) {
        if (bal_status & (1 << i)) {
            printf("Cell %d is balancing\n", i+1);
        }
    }
}

五、系统架构与集成方案

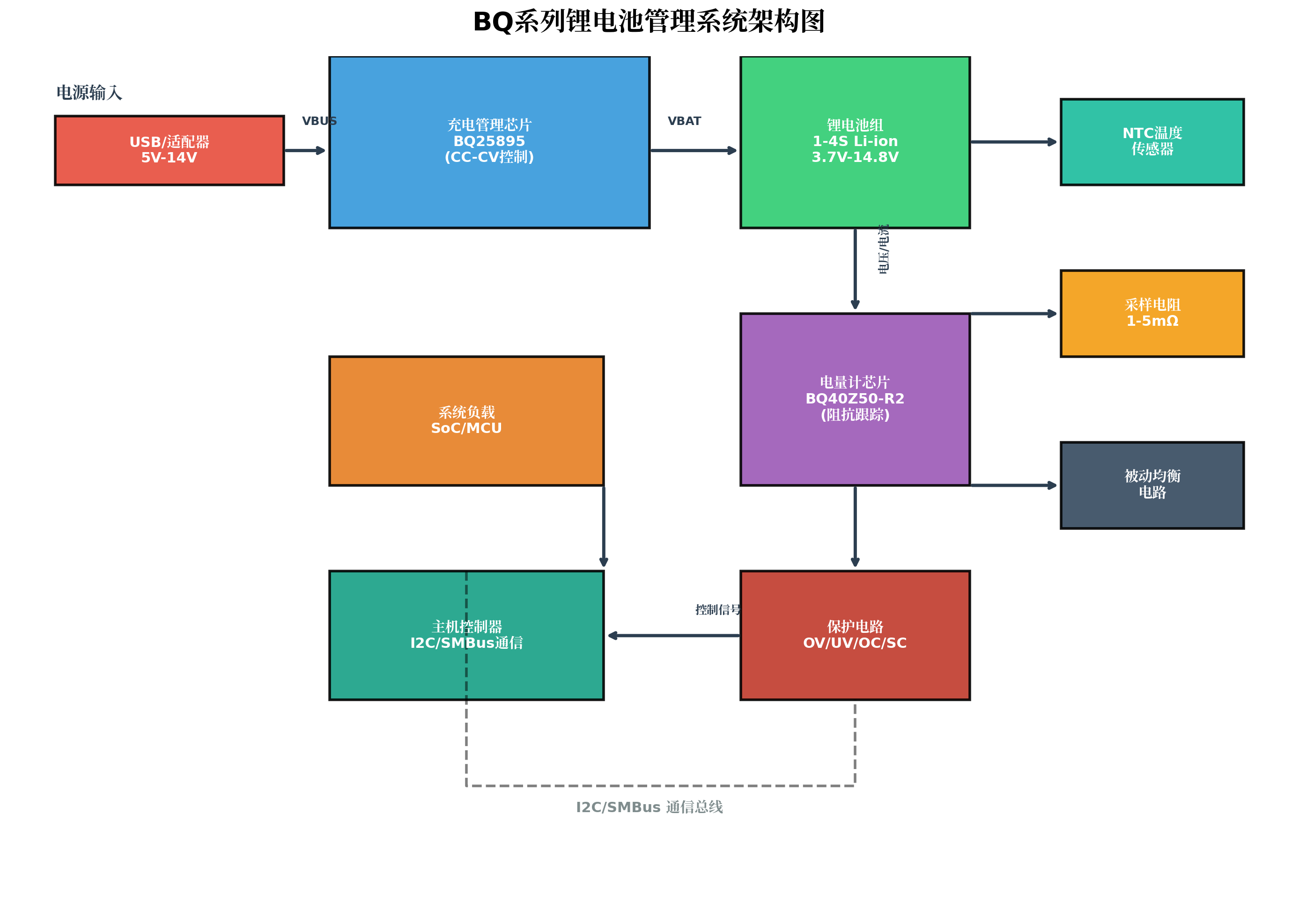

5.1 完整的锂电池管理系统架构

完整的锂电池管理系统包含以下功能模块：

充电管理：BQ25895负责CC-CV充电控制，支持宽输入范围和功率路径
电量计量：BQ40Z50执行阻抗跟踪算法，提供精准SOC估算
电池保护：OV（过压）、UV（欠压）、OC（过流）、SC（短路）保护
温度管理：NTC监测电池温度，实现JEITA充电控制
均衡控制：被动均衡电路消除电池不一致性
主机通信：I2C/SMBus接口上报电量信息

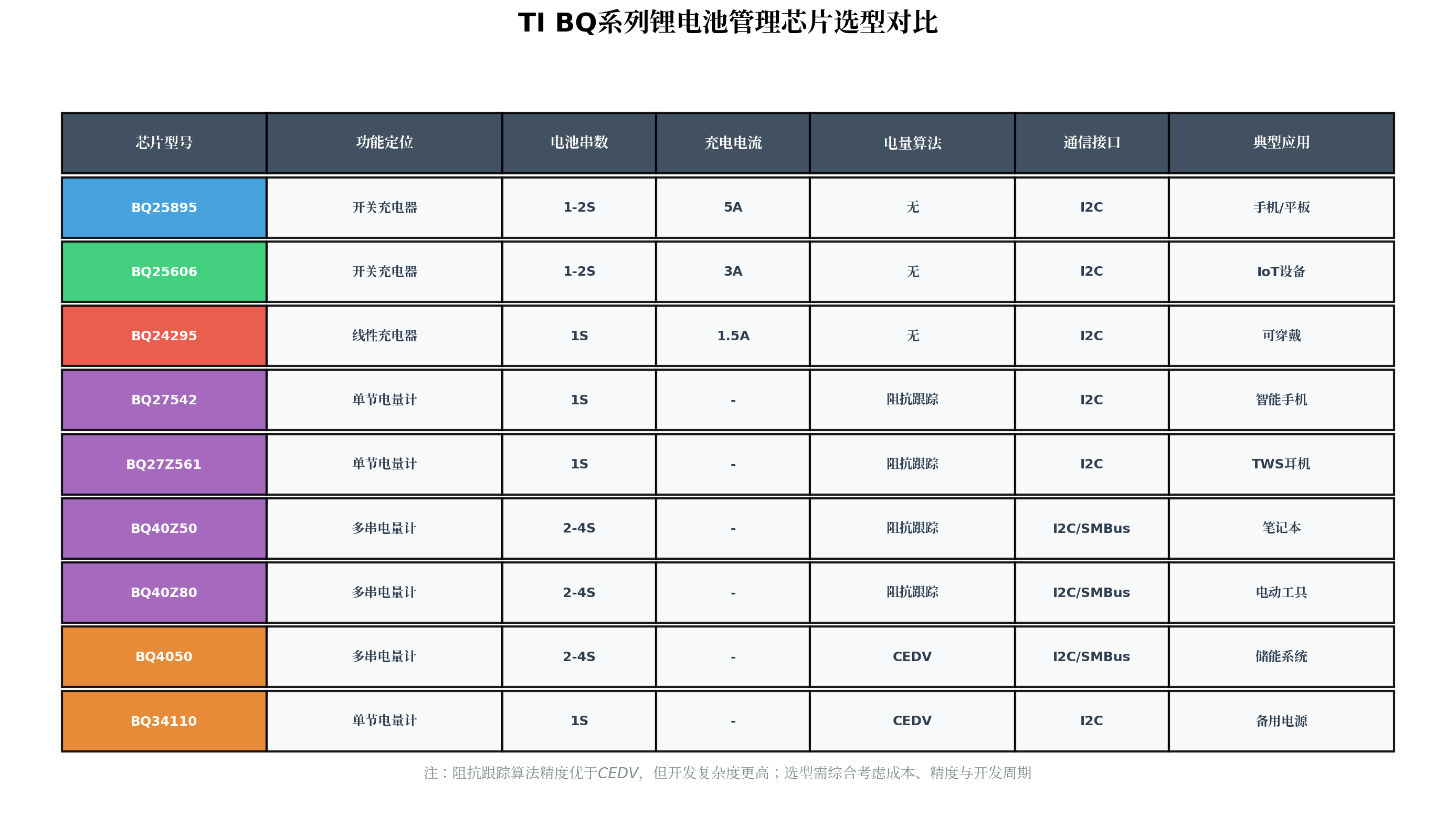

5.2 芯片选型指南

选型决策流程：

确定电池串数：单节/双节/多串（2-4S）
选择充电方案：线性充电（小电流、低成本）或开关充电（大电流、高效率）
评估电量精度需求：普通应用选CEDV，高端产品选阻抗跟踪
考虑通信接口：I2C通用性好，SMBus兼容PC电池标准
权衡成本与开发周期：阻抗跟踪算法精度高但开发复杂

六、实战调试与优化技巧

6.1 电量精度验证方法

根据TI应用文档，RSOC精度验证步骤如下：

记录放电数据：以1-10秒间隔记录时间、电压、电流、温度、RSOC、RM、FCC
计算真实RSOC ：
- FCC_true = 从满充到放空的累积放电量
- Q_integrated = 从满充到当前时刻的累积放电量
- RSOC_true = (FCC_true - Q_integrated) / FCC_true × 100%
计算误差：RSOC_error = RSOC_true - RSOC_reported
绘制精度曲线：分析不同SOC区间的误差分布

6.2 常见问题排查

问题现象	可能原因	解决方案
SOC跳变	OCV更新时DOD突变	检查静置时间是否足够
容量学习失败	温度/放电深度不满足条件	确保10°C-40°C范围内放电37%以上
阻抗表异常	瞬态电流干扰	放电500秒后再开始阻抗计算
均衡不启动	SOC低于阈值或Qmax未更新	检查Update Status
低温误差大	化学ID温度模型不匹配	重新匹配化学ID或自定义温度曲线

6.3 低功耗优化

对于电池供电的便携式设备，电量计本身的功耗也需要优化：

c 复制代码

/* BQ40Z50低功耗配置 */
void bq40z50_low_power_config(void) {
    /* 配置休眠模式 */
    uint8_t sleep_mode = 0x01;  // 使能自动休眠
    bq40z50_write_df(0x44, 0x00, sleep_mode);

    /* 设置唤醒间隔 */
    uint8_t wake_interval = 0x05;  // 5秒唤醒一次
    bq40z50_write_df(0x44, 0x01, wake_interval);

    /* 配置电流阈值 */
    uint8_t quit_current = 0x0A;  // 10mA以下为静置
    bq40z50_write_df(0x45, 0x00, quit_current);
}

七、总结与展望

本文系统阐述了锂电池充放电管理的核心技术：

CC-CV充电策略是保障电池安全与寿命的基础，BQ25895通过I2C可编程接口实现了灵活的充电控制
阻抗跟踪算法代表了当前SOC估算的最高水平，BQ40Z50通过动态学习电池阻抗，实现了<2%的估算精度
系统级设计需要综合考虑充电管理、电量计量、保护控制和均衡管理等多个维度

从算法对比可以看出，阻抗跟踪法在温度适应性和老化适应性方面显著优于传统方法。虽然其开发复杂度较高，需要化学ID匹配和golden learning等步骤，但对于追求极致用户体验的产品而言，这是值得投入的技术方向。

未来发展趋势：

AI增强型SOC估算：利用机器学习模型预测电池老化趋势
无线BMS：通过无线通信减少线束，提升系统可靠性
固态电池适配：新型电池化学体系需要更新的电量算法
