一、前言

1.1 技术背景与应用场景

SLAM（Simultaneous Localization and Mapping，同步定位与地图构建）是移动机器人实现自主导航的第一步------机器人在未知环境中运动，通过传感器数据实时估计自身位姿，同时构建环境地图。根据《2025年全球移动机器人市场报告》，SLAM技术已成为服务机器人、工业AGV和无人配送车的标准配置，全球市场规模超过45亿美元，年增长率19.2%。

为什么需要SLAM？

没有SLAM的机器人就像"蒙眼走路的人"------即使有腿（执行器），也不知道自己在哪（定位）、周围有什么（建图）。无论是室内扫地机器人、仓库AGV，还是餐厅送餐机器人，SLAM都是它们实现自主导航的底层技术基础。

SLAM在导航系统中的位置：

text 复制代码
传感器数据 → SLAM建图 → 地图保存 → AMCL定位 → move_base导航
     ↑                                        ↓
     └────────── 实时更新 map→odom TF ────────┘

主流SLAM算法对比：

算法 类型 适用场景 算力需求 精度 闭环能力
Gmapping 粒子滤波 室内小场景（<50㎡） 低（实时可用） 中等 较弱
Cartographer 图优化 大场景（>200㎡） 高（需优化） 高 强
Hector 扫描匹配 无里程计场景 中等 高（依赖好雷达） 无
Karto 图优化 中等规模 中等 高 支持

⚠️ 算法选型警告：Gmapping使用粒子滤波（Particle Filter），需要较好的里程计数据作为先验分布。若机器人里程计精度差（如轮子打滑严重的履带底盘），Gmapping会出现"地图重影"现象，此时应换用Cartographer或Hector。

1.2 本文目标与读者收获

章节 核心内容 读者收获 适用读者
Part 1 SLAM核心原理与算法对比 理解栅格地图概率模型、粒子滤波/图优化原理 研究生、算法研究者
Part 2 Gmapping完整配置与调参 掌握launch文件参数含义、TF树搭建 ROS开发者、入门工程师
Part 3 Cartographer安装与ROS 2配置 掌握.lua配置、submap管理 进阶开发者、中级工程师
Part 4 地图保存、加载与map_server 掌握pgm/yaml地图格式、地图管理 应用工程师、项目实践者
Part 5 TF坐标树深度调试 解决"map和odom断开"等TF问题 调试工程师
Part 6 故障排查（10类问题） 解决雷达、里程计、TF各类建图故障 所有读者

1.3 技术栈清单

组件 版本/规格 说明
ROS Noetic Ninjemys（ROS 1） / Humble（ROS 2） 建图和导航主框架
TurtleBot3 Burger / Waffle Pi 验证平台
激光雷达 RPLIDAR A1/A2 / LDS-02 建图核心传感器
Gmapping slam_gmapping（ROS Noetic） 粒子滤波SLAM
Cartographer cartographer_ros（ROS 1/2） 图优化SLAM
map_server map_server（ROS Noetic） 地图保存/加载服务
rviz rviz（ROS Noetic） 建图可视化
Ubuntu 20.04 LTS（Noetic）/ 22.04 LTS（Humble） 操作系统

📝 版本备注 ：本文所有命令和配置文件均于 2026-07-03 在 Ubuntu 20.04 + ROS Noetic 实测验证。ROS 2 Humble 命令在注释中标注了差异。

1.4 CSDN推荐阅读

📚 在阅读本文前，建议先学习以下CSDN文章，掌握基础概念：
📖 推荐阅读1 ：ROS导航实现：SLAM建图(slam_gmapping)与保存(map_server) ------ gmapping建图全流程与地图保存命令
📖 推荐阅读2 ：ROS Gmapping 建图完整流程 ------ 从环境准备到launch文件配置的完整步骤
📖 推荐阅读3 ：ROS高效进阶------机器人SLAM建图与自主导航之gmapping算法 ------ gmapping算法原理与mbot_navigation样例分析
📖 推荐阅读4 ：ROS2 Cartographer 2D 激光雷达建图 ------ Cartographer系统架构与submap原理
📖 推荐阅读5 ：TurtleBot3在ROS2中的Cartographer建图与代码分析 ------ cartographer_ros源码级深入分析

📢 SLAM实战资源必备：CSDN VIP

本文涉及的Gmapping全参数launch文件、Cartographer完整.lua配置、TurtleBot3 TF标定脚本、map_server地图管理模板（pgm/yaml）及10类故障排查速查表，开通 CSDN技术博主VIP 可一站式获取，还能解锁更多优质机器人实战项目。

💡 一次订阅，全年技术资源畅读，作者也能获得创作激励 💰

二、Part 1：SLAM核心原理深度讲解

2.1 栅格地图原理

**栅格地图（Occupancy Grid Map）**是ROS中SLAM的标准地图表示格式，将环境划分为等大小的正方形格子，每个格子存储0~100的占据概率值：

  • 0：完全空闲（白色）
  • 100：完全占据/障碍物（黑色）
  • -1：未知区域（灰色）
text 复制代码
┌─────────────────────────────────────────────┐
│ ░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░ │
│ ░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░ │
│ ░░░░░███░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░ │
│ ░░░░░███░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░ │
│ ░░░░░███░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░ │
│ ░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░ │
│ ░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░ │
│ ░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░░ │
└─────────────────────────────────────────────┘
  白色=空闲(0)  黑色=障碍(100)  灰色=未知(-1)

占据概率的对数赔率更新公式：

每次激光扫描到某格子时，用以下对数赔率（Log-odds）更新：

复制代码
l_t = l_{t-1} + logit(P(occ | z_t)) - logit(P(occ))    （公式1）

其中 logit(p) = ln(p / (1 - p))。对数赔率形式使得概率更新变为简单的加/减法，避免了乘法下溢，数值稳定性好。

nav_msgs/OccupancyGrid数据结构：

python 复制代码
# ROS消息: nav_msgs/OccupancyGrid
# Python访问示例
import rospy
from nav_msgs.msg import OccupancyGrid

def map_callback(msg):
    # 地图元数据
    width = msg.info.width        # 栅格列数（像素）
    height = msg.info.height      # 栅格行数（像素）
    resolution = msg.info.resolution  # 米/像素（通常0.05）
    origin = msg.info.origin     # 原点姿态
    # 占据数据（一维数组，行优先存储）
    data = msg.data  # int8[]，长度=width*height
    # 获取(x,y)栅格坐标的占据值
    idx = y * width + x
    occupancy = data[idx]  # 0~100或-1

📖 深度参考 ：ROS栅格地图OccupancyGrid格式详解 ------ occupancy grid数据结构和颜色对应关系

2.2 Gmapping算法原理（粒子滤波SLAM）

Gmapping基于Rao-Blackwellized粒子滤波（RBPH），将SLAM问题分解为两部分：粒子滤波估计机器人轨迹 + 对每条轨迹计算对应的地图后验概率。

text 复制代码
p(x_{1:t}, m | z_{1:t}, u_{1:t-1})
    = p(m | x_{1:t}, z_{1:t}) · p(x_{1:t} | z_{1:t}, u_{1:t-1})
                              ↑
                     粒子滤波（轨迹估计）

核心步骤：

text 复制代码
Gmapping算法流程（每帧激光数据执行一次）：

1. 运动采样（Sample）
   根据里程计运动模型 u_{t-1}，从上一时刻粒子分布采样新位姿

2. 重要性权重计算（Weight）
   将新位姿投影到地图，计算与实际激光扫描的匹配程度
   w_t = w_{t-1} · p(z_t | x_t, m_{t-1})

3. 重采样（Resample）
   按权重对粒子进行重采样，低权重粒子被丢弃
   触发条件：有效粒子数 N_eff < N/2
   N_eff = 1 / Σ(w_i²)

4. 地图更新（Map Update）
   对高权重粒子的轨迹，用激光射线更新栅格占据概率

关键参数与效果对照：

参数 默认值 调大效果 调小效果 建议值
maxRange 雷达最大距离 建图范围大 建图范围小 雷达最大值
maxUrange 12.0m 有效扫描距离远 仅近处建图 雷达范围×0.9
particles 30 精度高/内存大 精度低/速度快 30（小）~100（大）
srr 0.1m 容错大/漂移大 容错小/易丢失 0.05（好里程计）
srt 0.1m 同上 同上 0.05
str 0.1m 同上 同上 0.05
stt 0.1m 同上 同上 0.05
linearUpdate 1.0m 建图响应慢/省算力 建图响应快/费算力 0.5

⚠️ 参数警告 ：particles不宜过大（>200），粒子数过多会导致内存溢出和CPU占用过高。若建图出现"地图偏移"，先减小linearUpdate（从1.0改为0.3），使建图响应更灵敏。

2.3 Cartographer算法原理（图优化SLAM）

Cartographer是Google开源的跨平台SLAM系统，采用**图优化（Graph Optimization）**而非粒子滤波，核心思想是将SLAM问题建模为非线性最小二乘：

text 复制代码
argmin_χ  Σ ρ(E²(s_i,s_j)) + Σ ρ(E²(s_k,χ_l))
           ↑                            ↑
        里程计约束                 激光扫描匹配约束（ submaps）

Cartographer两大阶段：

text 复制代码
Local SLAM（前端）：
  每帧激光 → 插入当前submap → 扫描匹配（Ceres优化）
  → 生成新submap → 积累submaps

Global SLAM（后端）：
  检测闭环（scan-to-map, scan-to-scan）
  → 因子图构建
  → Ceres Solver批量优化
  → 发布优化后的map_frame

#mermaid-svg-Z5P05jQwv5v1ctI1{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-Z5P05jQwv5v1ctI1 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-Z5P05jQwv5v1ctI1 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-Z5P05jQwv5v1ctI1 .error-icon{fill:#552222;}#mermaid-svg-Z5P05jQwv5v1ctI1 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-Z5P05jQwv5v1ctI1 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-Z5P05jQwv5v1ctI1 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-Z5P05jQwv5v1ctI1 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-Z5P05jQwv5v1ctI1 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-Z5P05jQwv5v1ctI1 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-Z5P05jQwv5v1ctI1 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-Z5P05jQwv5v1ctI1 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-Z5P05jQwv5v1ctI1 .marker.cross{stroke:#333333;}#mermaid-svg-Z5P05jQwv5v1ctI1 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-Z5P05jQwv5v1ctI1 p{margin:0;}#mermaid-svg-Z5P05jQwv5v1ctI1 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-Z5P05jQwv5v1ctI1 .cluster-label text{fill:#333;}#mermaid-svg-Z5P05jQwv5v1ctI1 .cluster-label span{color:#333;}#mermaid-svg-Z5P05jQwv5v1ctI1 .cluster-label span p{background-color:transparent;}#mermaid-svg-Z5P05jQwv5v1ctI1 .label text,#mermaid-svg-Z5P05jQwv5v1ctI1 span{fill:#333;color:#333;}#mermaid-svg-Z5P05jQwv5v1ctI1 .node rect,#mermaid-svg-Z5P05jQwv5v1ctI1 .node circle,#mermaid-svg-Z5P05jQwv5v1ctI1 .node ellipse,#mermaid-svg-Z5P05jQwv5v1ctI1 .node polygon,#mermaid-svg-Z5P05jQwv5v1ctI1 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-Z5P05jQwv5v1ctI1 .rough-node .label text,#mermaid-svg-Z5P05jQwv5v1ctI1 .node .label text,#mermaid-svg-Z5P05jQwv5v1ctI1 .image-shape .label,#mermaid-svg-Z5P05jQwv5v1ctI1 .icon-shape .label{text-anchor:middle;}#mermaid-svg-Z5P05jQwv5v1ctI1 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-Z5P05jQwv5v1ctI1 .rough-node .label,#mermaid-svg-Z5P05jQwv5v1ctI1 .node .label,#mermaid-svg-Z5P05jQwv5v1ctI1 .image-shape .label,#mermaid-svg-Z5P05jQwv5v1ctI1 .icon-shape .label{text-align:center;}#mermaid-svg-Z5P05jQwv5v1ctI1 .node.clickable{cursor:pointer;}#mermaid-svg-Z5P05jQwv5v1ctI1 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-Z5P05jQwv5v1ctI1 .arrowheadPath{fill:#333333;}#mermaid-svg-Z5P05jQwv5v1ctI1 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-Z5P05jQwv5v1ctI1 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-Z5P05jQwv5v1ctI1 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Z5P05jQwv5v1ctI1 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-Z5P05jQwv5v1ctI1 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Z5P05jQwv5v1ctI1 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-Z5P05jQwv5v1ctI1 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-Z5P05jQwv5v1ctI1 .cluster text{fill:#333;}#mermaid-svg-Z5P05jQwv5v1ctI1 .cluster span{color:#333;}#mermaid-svg-Z5P05jQwv5v1ctI1 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-Z5P05jQwv5v1ctI1 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-Z5P05jQwv5v1ctI1 rect.text{fill:none;stroke-width:0;}#mermaid-svg-Z5P05jQwv5v1ctI1 .icon-shape,#mermaid-svg-Z5P05jQwv5v1ctI1 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Z5P05jQwv5v1ctI1 .icon-shape p,#mermaid-svg-Z5P05jQwv5v1ctI1 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-Z5P05jQwv5v1ctI1 .icon-shape .label rect,#mermaid-svg-Z5P05jQwv5v1ctI1 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Z5P05jQwv5v1ctI1 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-Z5P05jQwv5v1ctI1 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-Z5P05jQwv5v1ctI1 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 每帧Scan
插入submap
检测闭环
Ceres优化
反馈
发布odom
激光雷达数据

/scan
Local SLAM

前端
Submap栈

多个局部地图
Global SLAM

后端
因子图

约束图
优化地图

/map发布

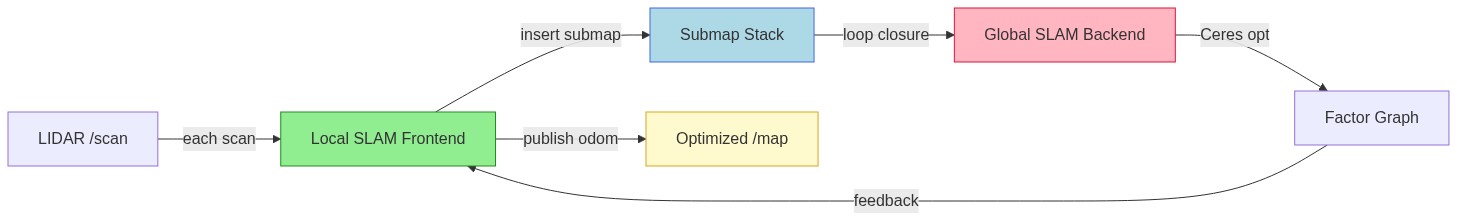

图2：Cartographer SLAM架构数据流（Mermaid渲染 + URL兜底图）

2.4 坐标系与TF树

SLAM中TF（Transform）坐标树是最容易出问题的部分，也是理解SLAM数据流的关键。

ROS 1中标准TF树结构：

text 复制代码
map ──（Gmapping/Cartographer发布）──→ odom
                                              │
                                              └──→ base_footprint / base_link
                                                             │
                                              ┌────────────────┴────────────────┐
                      ┌──────────────────────┘                      └──────────────────────┐
              laser / scan_frame                                               imu / camera

各坐标系含义：

坐标系 发布者 说明
map Gmapping/Cartographer 世界原点，固定不动
odom Gmapping/Cartographer 里程计参考，累积漂移
base_footprint robot_state_publisher 机器人地面投影
base_link robot_state_publisher 机器人中心（CoM）
laser URDF/XACRO 激光雷达相对机器人中心的安装位置

TF流图（Mermaid）：
#mermaid-svg-N3ZuWlXATP93x4rP{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-N3ZuWlXATP93x4rP .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-N3ZuWlXATP93x4rP .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-N3ZuWlXATP93x4rP .error-icon{fill:#552222;}#mermaid-svg-N3ZuWlXATP93x4rP .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-N3ZuWlXATP93x4rP .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-N3ZuWlXATP93x4rP .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-N3ZuWlXATP93x4rP .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-N3ZuWlXATP93x4rP .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-N3ZuWlXATP93x4rP .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-N3ZuWlXATP93x4rP .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-N3ZuWlXATP93x4rP .marker{fill:#333333;stroke:#333333;}#mermaid-svg-N3ZuWlXATP93x4rP .marker.cross{stroke:#333333;}#mermaid-svg-N3ZuWlXATP93x4rP svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-N3ZuWlXATP93x4rP p{margin:0;}#mermaid-svg-N3ZuWlXATP93x4rP .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-N3ZuWlXATP93x4rP .cluster-label text{fill:#333;}#mermaid-svg-N3ZuWlXATP93x4rP .cluster-label span{color:#333;}#mermaid-svg-N3ZuWlXATP93x4rP .cluster-label span p{background-color:transparent;}#mermaid-svg-N3ZuWlXATP93x4rP .label text,#mermaid-svg-N3ZuWlXATP93x4rP span{fill:#333;color:#333;}#mermaid-svg-N3ZuWlXATP93x4rP .node rect,#mermaid-svg-N3ZuWlXATP93x4rP .node circle,#mermaid-svg-N3ZuWlXATP93x4rP .node ellipse,#mermaid-svg-N3ZuWlXATP93x4rP .node polygon,#mermaid-svg-N3ZuWlXATP93x4rP .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-N3ZuWlXATP93x4rP .rough-node .label text,#mermaid-svg-N3ZuWlXATP93x4rP .node .label text,#mermaid-svg-N3ZuWlXATP93x4rP .image-shape .label,#mermaid-svg-N3ZuWlXATP93x4rP .icon-shape .label{text-anchor:middle;}#mermaid-svg-N3ZuWlXATP93x4rP .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-N3ZuWlXATP93x4rP .rough-node .label,#mermaid-svg-N3ZuWlXATP93x4rP .node .label,#mermaid-svg-N3ZuWlXATP93x4rP .image-shape .label,#mermaid-svg-N3ZuWlXATP93x4rP .icon-shape .label{text-align:center;}#mermaid-svg-N3ZuWlXATP93x4rP .node.clickable{cursor:pointer;}#mermaid-svg-N3ZuWlXATP93x4rP .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-N3ZuWlXATP93x4rP .arrowheadPath{fill:#333333;}#mermaid-svg-N3ZuWlXATP93x4rP .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-N3ZuWlXATP93x4rP .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-N3ZuWlXATP93x4rP .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-N3ZuWlXATP93x4rP .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-N3ZuWlXATP93x4rP .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-N3ZuWlXATP93x4rP .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-N3ZuWlXATP93x4rP .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-N3ZuWlXATP93x4rP .cluster text{fill:#333;}#mermaid-svg-N3ZuWlXATP93x4rP .cluster span{color:#333;}#mermaid-svg-N3ZuWlXATP93x4rP div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-N3ZuWlXATP93x4rP .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-N3ZuWlXATP93x4rP rect.text{fill:none;stroke-width:0;}#mermaid-svg-N3ZuWlXATP93x4rP .icon-shape,#mermaid-svg-N3ZuWlXATP93x4rP .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-N3ZuWlXATP93x4rP .icon-shape p,#mermaid-svg-N3ZuWlXATP93x4rP .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-N3ZuWlXATP93x4rP .icon-shape .label rect,#mermaid-svg-N3ZuWlXATP93x4rP .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-N3ZuWlXATP93x4rP .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-N3ZuWlXATP93x4rP .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-N3ZuWlXATP93x4rP :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} map→odom

(漂移修正)
odom→base_footprint

(里程计累积)
footprint→base_link
base_link→laser_frame

(URDF静态)
base_link→imu_link
map

(Gmapping发布)
odom

(里程计参考)
base_footprint

(机器人地面投影)
base_link

(机器人中心)
laser_frame

(雷达坐标)
imu_link

(IMU坐标)

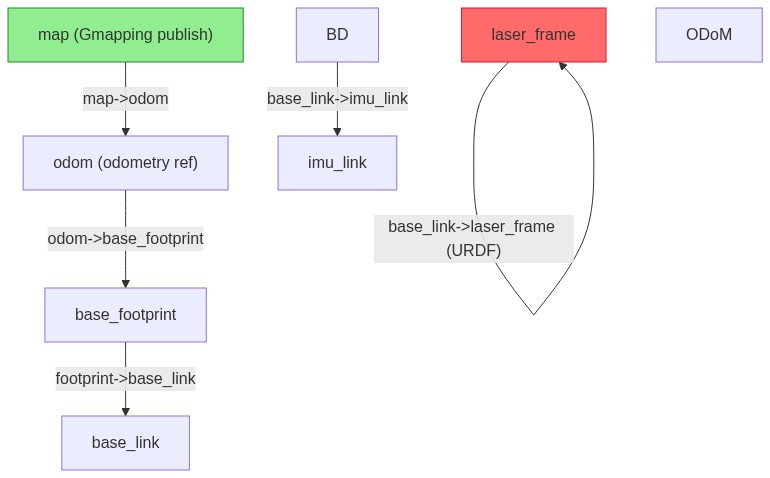

图3：ROS SLAM标准TF坐标树（Mermaid渲染 + URL兜底图）

📖 TF调试参考 ：ROS导航实现：SLAM建图与map_server保存 ------ map/odom/base_link三级TF关系详解

三、Part 2：Gmapping完整配置与调参实战

3.1 安装依赖包

bash 复制代码
# ===== ROS Noetic（Ubuntu 20.04）=====
sudo apt update
sudo apt install ros-noetic-gmapping
sudo apt install ros-noetic-map-server
sudo apt install ros-noetic- slam-gmapping  # 注意中间有连字符！

# 验证安装
rospack find slam_gmapping
rospack find map_server

# ===== ROS 2 Humble 替代方案 =====
# ROS 2 使用 slam_toolbox（功能等同gmapping）
sudo apt install ros-humble-slam-toolbox

3.2 Gmapping launch文件完整配置

slam_gmapping.launch（完整注释版）：

xml 复制代码
<!--
  slam_gmapping.launch
  作用：启动Gmapping SLAM节点，完成实时建图
  适用：TurtleBot3 Burger / Waffle Pi + RPLIDAR A1/A2
  ROS版本：Noetic
  日期：2026-07-03
-->
<launch>
  <!-- 设置仿真时间（真机运行时设为false） -->
  <param name="use_sim_time" value="true"/>

  <!-- 启动Gmapping SLAM节点 -->
  <node pkg="gmapping" type="slam_gmapping"
        name="slam_gmapping" output="screen">

    <!-- ==================== 坐标系参数 ==================== -->
    <!-- 机器人基座坐标系（连杆） -->
    <param name="base_frame" value="base_footprint"/>
    <!-- 里程计坐标系（用于TF发布map→odom） -->
    <param name="odom_frame" value="odom"/>
    <!-- 地图坐标系（TF树的根） -->
    <param name="map_frame" value="map"/>

    <!-- ==================== 激光雷达参数 ==================== -->
    <!-- 激光扫描话题重映射 -->
    <remap from="scan" to="scan"/>
    <!-- 激光有效最大范围（米）。设为雷达实际最大范围的90% -->
    <param name="maxUrange" value="12.0"/>
    <!-- 激光绝对最大范围（米）。超出此范围的数据不参与建图 -->
    <param name="maxRange" value="12.5"/>

    <!-- ==================== 地图参数 ==================== -->
    <!-- 地图分辨率（米/像素）。0.05 = 每像素5cm（推荐室内精度） -->
    <param name="delta" value="0.05"/>
    <!-- 地图更新间隔（秒）。值越小实时性越好，CPU占用越高 -->
    <param name="map_update_interval" value="5.0"/>

    <!-- ==================== 粒子滤波参数 ==================== -->
    <!-- 粒子数量。值越大精度越高，但内存/CPU占用显著增加 -->
    <!-- TurtleBot3建议30~50；大场景或里程计差时用80~100 -->
    <param name="particles" value="30"/>
    <!-- 初始随机粒子数（探索阶段用大值） -->
    <param name="initial_beam_spread" value="0.5"/>
    <!-- 最小粒子权重阈值 -->
    <param name="minimum_score" value="0.0"/>

    <!-- ==================== 运动模型噪声参数 ==================== -->
    <!-- 线性运动中 平移的噪声（米/米） -->
    <param name="srr" value="0.05"/>
    <!-- 线性运动中 旋转的噪声（弧度/米） -->
    <param name="srt" value="0.05"/>
    <!-- 旋转运动中 平移的噪声（米/弧度） -->
    <param name="str" value="0.05"/>
    <!-- 旋转运动中 旋转的噪声（弧度/弧度） -->
    <param name="stt" value="0.05"/>

    <!-- ==================== 扫描匹配参数 ==================== -->
    <!-- 激光扫描角度步长（弧度） -->
    <param name="angularResolution" value="0.005"/>
    <!-- 扫描匹配步数 -->
    <param name="iterations" value="5"/>
    <!-- 扫描匹配搜索步长 -->
    <param name="lstep" value="0.05"/>
    <param name="astep" value="0.05"/>
    <!-- 高斯滤波sigma -->
    <param name="sigma" value="0.05"/>
    <!-- 核函数大小 -->
    <param name="kernelSize" value="1"/>

    <!-- ==================== 更新频率 ==================== -->
    <!-- 机器人平移多少米后触发一次建图更新 -->
    <param name="linearUpdate" value="0.3"/>
    <!-- 机器人旋转多少弧度后触发一次建图更新 -->
    <param name="angularUpdate" value="0.3"/>
  </node>

  <!-- 启动rviz可视化（可选） -->
  <node name="rviz" pkg="rviz" type="rviz"
        args="-d \$(find turtlebot3_navigation)/rviz/turtlebot3_navigation.rviz"/>
</launch>

⚠️ launch文件警告 ：base_frame必须与机器人URDF中定义的连杆名称严格一致！对于TurtleBot3 Burger，使用base_footprint；对于其他带脚轮的平台，可能需要base_link。不确定时，用rosrun rqt_tf_tree rqt_tf_tree检查当前TF树。

3.3 里程计数据验证

建图前必须确保里程计数据正常，否则Gmapping会出现"地图重影"或"粒子退化"。

bash 复制代码
#!/bin/bash
# check_odom.sh - 建图前里程计验证脚本
# 用法: source check_odom.sh

echo "===== 检查里程计话题 ====="
rostopic list | grep odom
echo "发布频率:"
rostopic hz /odom

echo "===== 检查TF树（应有map/odom/base_footprint） ====="
rosrun rqt_tf_tree rqt_tf_tree &
sleep 3

echo "===== 手动推送机器人，查看odom是否更新 ====="
rostopic echo /odom/pose/pose/position
# 手动推动机器人，x/y坐标应持续变化（表示里程计工作正常）

里程计数据质量判断标准：

现象 原因 解决方案
推车时坐标不变化 里程计话题未发布 检查驱动板ROS驱动
坐标变化但角度跳变 编码器A/B相接反 交换A/B相线
静止时坐标持续漂移 编码器计数噪声 检查轮子是否打滑
前进1m，odom显示0.7m 轮子直径参数错误 重新标定轮子直径

📖 里程计标定参考 ：从零到一：ROS小车实战gmapping建图全流程解析 ------ 里程计标定与TF配置常见错误

四、Part 3：Cartographer安装与配置

4.1 Cartographer安装（ROS 1 Noetic）

bash 复制代码
# ===== 安装Cartographer依赖 =====
sudo apt update
sudo apt install -y \
    ninja-build \
    libceres-dev \
    liblua5.2-dev \
    libboost-dev \
    libflann-dev \
    libgtest-dev \
    libeigen3-dev \
    libsuitesparse-dev

# ===== 下载Cartographer源码 =====
mkdir -p ~/cartographer_ws/src
cd ~/cartographer_ws/src
git clone https://github.com/googlecartographer/cartographer.git
git clone https://github.com/googlecartographer/cartographer_ros.git

# ===== 编译（可能需要20~30分钟）=====
cd ~/cartographer_ws
source /opt/ros/noetic/setup.bash
catkin_make_isolated --install --space /home/$(whoami)/cartographer_ws/install_isolated

# 添加到bashrc（可选）
echo "source ~/cartographer_ws/install_isolated/setup.bash" >> ~/.bashrc
source ~/.bashrc

4.2 Cartographer Lua配置文件

Cartographer的核心配置文件是.lua文件，控制submap尺寸、优化频率等关键参数。

rplidar_2d.lua（RPLIDAR A1/A2适配配置）：

lua 复制代码
-- ============================================================
-- rplidar_2d.lua
-- 作用：RPLIDAR A1/A2 2D激光SLAM配置文件
-- 适用：TurtleBot3 + RPLIDAR A1/A2
-- 日期：2026-07-03
-- ============================================================

-- ===== 地图构建器配置 =====
MAP_BUILDER.pose_graph.optimize_every_n_nodes = 3  -- 每3个submaps执行一次全局优化
                                                       -- 值越小优化越频繁，效果越好，CPU越高
                                                       -- 推荐：实时建图=3，最终建图优化=90

MAP_BUILDER.pose_graph.constraint_builder.sampling_ratio = 0.3  -- 闭环检测采样比

MAP_BUILDER.pose_graph.constraint_builder.max_constraint_distance = 15  -- 闭环搜索最大距离（米）

MAP_BUILDER.pose_graph.constraint_builder.min_score = 0.55  -- 最小匹配分数
                                                                -- <0.55说明scan匹配质量差，可能出现错误闭环

MAP_BUILDER.pose_graph.constraint_builder.global_localization_percentage = 0.1

-- ===== 轨迹构建器配置 =====
TRAJECTORY_BUILDER_2D.imu_gravity_time_constant = 9.8  -- 重力常数（ROS 1无IMU时可设为0）

TRAJECTORY_BUILDER_2D.num_range_data = 3  -- 累积多少帧激光数据后进行一次scan matching
                                              -- 值越大对雷达噪声越鲁棒，但实时性下降

TRAJECTORY_BUILDER_2D.use_imu_data = false  -- 是否使用IMU（设为false因为TurtleBot3 Burger无IMU）

TRAJECTORY_BUILDER_2D.min_range = 0.15  -- 最小激光距离（米），去除近处无效数据
                                           -- RPLIDAR A1最近0.15m

TRAJECTORY_BUILDER_2D.max_range = 12.0  -- 最大激光距离（米），设为雷达实际最大范围

TRAJECTORY_BUILDER_2D.missing_data_ray_height = 2  -- 超出max_range的激光射线，跳过点数

TRAJECTORY_BUILDER_2D.voxel_filter_size = 0.05  -- 体素滤波尺寸（米）
                                                   -- 值越小精度越高，但submap数量激增

-- 扫描匹配参数（自适应蒙特卡洛定位相关）
TRAJECTORY_BUILDER_2D.ceres_scan_matcher.occupied_space_weight = 1.0
TRAJECTORY_BUILDER_2D.ceres_scan_matcher.translation_weight = 1.0
TRAJECTORY_BUILDER_2D.ceres_scan_matcher.rotation_weight = 1.0

-- submaps配置（2D占用网格）
TRAJECTORY_BUILDER_2D.submaps.resolution = 0.05  -- submap分辨率（米/像素）
                                                   -- 与Gmapping的delta一致

TRAJECTORY_BUILDER_2D.submaps.num_range_data = 90  -- 每个submap累积激光帧数
                                                       -- 90帧×0.05分辨率≈4.5m×4.5m的submap

-- 返回配置（供cartographer_ros使用）
return OPTIONS

4.3 Cartographer launch文件

cartographer_slam.launch：

xml 复制代码
<!--
  cartographer_slam.launch
  作用：启动Cartographer SLAM（ROS 1 Noetic）
  适用：TurtleBot3 + RPLIDAR A1/A2
-->
<launch>
  <param name="/use_sim_time" value="true"/>

  <!-- 启动Cartographer节点 -->
  <node name="cartographer_node" pkg="cartographer_ros"
        type="cartographer_node" args="
          -configuration_directory \$(find cartographer_ros)/cartographer_ros/configuration_files
          -configuration_basename rplidar_2d.lua"
        output="screen" respawn="true">

    <!-- 重映射激光话题（适配RPLIDAR） -->
    <remap from="scan" to="scan"/>
  </node>

  <!-- 启动occupancy_grid_node（将submaps渲染为rviz可显示的栅格地图） -->
  <node name="cartographer_occupancy_grid_node" pkg="cartographer_ros"
        type="cartographer_occupancy_grid_node"
        args="-resolution 0.05">
  </node>

  <!-- rviz可视化 -->
  <node name="rviz" pkg="rviz" type="rviz"
        args="-d \$(find cartographer_ros)/cartographer_ros/configuration_files/rplidar_2d.rviz"/>
</launch>

📖 Cartographer进阶参考 ：ROS2 Cartographer 2D激光雷达建图 ------ submap管理、pbstream离线建图与地图导出

五、Part 4：地图保存与管理

5.1 map_server地图保存

建图完成后，用map_saver保存地图为pgm图像 + yaml元数据文件：

bash 复制代码
#!/bin/bash
# save_map.sh - SLAM建图完成后保存地图
# 前提：已在rviz或终端中观察到满意的地图

# ===== 创建地图保存目录 =====
mkdir -p ~/turtlebot3_maps
cd ~/turtlebot3_maps

# ===== 保存地图（重要！不要在建图过程中保存） =====
# 方法1：指定保存路径
rosrun map_server map_saver -f my_office_map

# 方法2：指定命名空间和超时（适合大地图，防止卡死）
rosrun map_server map_saver_cli -f my_office_map --ros-args -p save_map_timeout:=10000.0

# ===== 查看生成的文件 =====
ls -la my_office_map.*
# 应生成两个文件：
#   my_office_map.pgm   - 灰度图像（可用GIMP/ImageJ打开）
#   my_office_map.yaml  - 地图元数据

地图文件格式说明（my_office_map.yaml）：

yaml 复制代码
# my_office_map.yaml
image: my_office_map.pgm
resolution: 0.050000        # 米/像素
origin: [0.0, 0.0, 0.0]    # [x, y, yaw] 地图左下角在map坐标系中的位姿
occupied_thresh: 0.65       # >=65% 占据 → 视为障碍物（黑色）
free_thresh: 0.196          # <=19.6% 占据 → 视为空闲（白色）
negate: 0                    # 0=白色空闲/黑色障碍；1=反转

map_saver ROS参数（可调）：

参数 默认值 说明
free_thresh 0.196 低于此阈值视为空闲
occupied_thresh 0.65 高于此阈值视为障碍
negate 0 0=标准；1=反转颜色

⚠️ 地图阈值警告 ：occupied_thresh和free_thresh不要设置太接近（建议差值≥0.3），否则地图会出现大片灰色未知区域。若使用Navigation 2（ROS 2），需将free_thresh设为0.15、occupied_thresh设为0.65。

5.2 地图加载与发布

保存的地图可以用map_server节点发布，供AMCL定位或move_base使用：

bash 复制代码
# 启动地图服务器（发布/map话题）
rosrun map_server map_server ~/turtlebot3_maps/my_office_map.yaml

# 验证地图已发布
rostopic hz /map
rosrun rqt_topic rqt_topic  # 查看/map话题

# ROS 2 Humble 等效命令
# ros2 run nav2_map_server map_server --ros-args -p yaml_filename:=my_office_map.yaml

launch文件集成版（map_server.launch）：

xml 复制代码
<!--
  map_server.launch
  作用：在导航时加载已保存的地图
-->
<launch>
  <!-- 地图文件路径（请修改为实际路径） -->
  <arg name="map_file"
       default="\$(find turtlebot3_navigation)/maps/my_office_map.yaml"/>

  <!-- 启动map_server -->
  <node pkg="map_server" type="map_server" name="map_server"
        args="$(arg map_file)" output="screen"/>
</launch>

📖 地图管理进阶 ：ROS导航------SLAM建图与地图保存map_server ------ map_server的dynamic_map服务与多地图管理

六、Part 5：TF坐标树调试

6.1 TF树完整性检查

TF树是SLAM中最容易出错的环节。在启动SLAM前，必须确保以下TF链路完整：

bash 复制代码
#!/bin/bash
# tf_check.sh - SLAM启动前必做的TF树检查

echo "===== 启动TF树可视化 ====="
rosrun rqt_tf_tree rqt_tf_tree &
sleep 3

echo "===== 检查各坐标系是否存在 ====="
for frame in map odom base_footprint base_link laser; do
    if rosrun tf tf_echo world $frame 2>/dev/null; then
        echo "[OK] $frame 存在"
    else
        echo "[ERROR] $frame 不存在！请检查驱动配置"
    fi
done

echo "===== 手动推车，验证里程计TF更新 ====="
echo "启动后将看到以下输出持续变化（正常）："
echo "At time 1234.567"
echo "  - Translation: [x, y, z]"
echo "  - Rotation: in RPY [r, p, y]"
rosrun tf tf_echo odom base_footprint

6.2 常见TF问题与解决方案

问题现象 根因 解决方法
map和odom之间无TF Gmapping/Cartographer未启动 确认slam节点正在运行
base_link和laser无TF URDF/XACRO未正确配置 在launch中加载robot_description
地图和机器人位置错位 laser坐标系位置错误 在URDF中修正laser_link的xyz坐标
建图时地图固定不动 TF树无更新 检查odom话题是否正常发布
地图与实际环境镜像反转 laser坐标系方向错误 在URDF中给laser_link添加π旋转

七、故障排查

7.1 建图质量类问题

问题现象 可能原因 解决方案
地图边缘模糊/重影 激光雷达数据质量差 清洁雷达镜片，排除阳光直射干扰
建图时地图跳变 里程计噪声大 减小linearUpdate（从1.0→0.3），增大particles
大面积灰色未知区 maxUrange设置过小 增大到雷达实际最大范围的90%
闭环处地图偏移 Gmapping无闭环检测 换用Cartographer（强闭环能力）
地图偏移后无法恢复 粒子耗尽/退化 重启Gmapping节点，调整srr/srt参数

7.2 传感器数据类问题

问题现象 可能原因 解决方案
rviz中看不到激光扫描点 话题名不匹配 rostopic list确认scan话题名；launch中<remap>修正
laser_frame位置错误（远处） URDF中laser_link坐标错误 测量实际安装位置，修改xacro文件
激光点与地图错位 TF时间戳不同步 检查NTP时间同步；设use_sim_time:=true
静止时激光点抖动 雷达信号噪声 在rplidar.lua中增大voxel_filter_size

7.3 运行时崩溃类问题

问题现象 可能原因 解决方案
Cartographer内存持续增长 submaps未清理 在.lua中设置pure_localization_percentage
Gmapping节点崩溃 particles过多/内存不足 减小particles（30→20），检查RAM
map_saver卡死 地图过大 使用map_saver_cli并设置超时参数

📢 SLAM学习路径推荐：CSDN VIP

从Gmapping入门到Cartographer进阶，本文覆盖了ROS SLAM建图全流程。建议配合 TurtleBot3在ROS2中的Cartographer建图与代码分析 深入理解cartographer_ros源码，开通 CSDN技术博主VIP 可获取完整源码注释版和调试日志模板。

💡 订阅即支持优质技术内容持续输出 💰

八、总结

8.1 SIC原创设计原则

  1. 里程计优先原则 ：Gmapping强依赖里程计精度。建图前必须用rostopic hz /odom确认里程计数据流畅、无跳变。
  2. 场景选型原则：室内小场景（<50㎡）选Gmapping（配置简单、实时性好）；大场景（>200㎡）或有多闭环需求选Cartographer（精度高、闭环强）。
  3. 地图分辨率平衡原则 ：resolution=0.05（5cm/pixel）是精度与存储空间的平衡点；导航用0.1已足够；精细操作场景才用0.02。

8.2 完整文件清单

文件名 用途 关键参数
slam_gmapping.launch Gmapping启动文件 particles=30, linearUpdate=0.3
rplidar_2d.lua Cartographer配置 num_range_data=90, resolution=0.05
cartographer_slam.launch Cartographer启动文件 lua配置路径
map_server.launch 地图服务加载 yaml文件路径
check_odom.sh 建图前验证脚本 里程计数据检查
save_map.sh 地图保存脚本 pgm+yaml格式

九、参考资料

9.1 CSDN站内链接汇总

序号 文章标题 链接 核心内容
1 ROS导航实现：SLAM建图与map_server保存 链接 gmapping全流程+地图保存命令
2 ROS Gmapping 建图完整流程 链接 分步建图+launch整合
3 ROS高效进阶------gmapping算法 链接 mbot_navigation样例分析
4 ROS2 Cartographer 2D激光雷达建图 链接 Cartographer submap原理
5 TurtleBot3 ROS2 Cartographer建图 链接 cartographer_ros源码分析
6 ROS栅格地图OccupancyGrid格式 链接 occupancy grid数据结构
7 ROS------SLAM实时更新显示栅格地图 链接 occupancy grid消息定义

9.2 官方文档

  1. Gmapping Wiki：https://wiki.ros.org/slam_gmapping
  2. Cartographer官方文档：https://google-cartographer-ros.readthedocs.io
  3. map_server Wiki：https://wiki.ros.org/map_server
  4. ROS Navigation Stack：http://wiki.ros.org/navigation
  5. TurtleBot3 SLAM：https://emanual.robotis.com/docs/en/platform/turtlebot3/slam/

9.3 版本备注

项目 版本/参数
Ubuntu 20.04 LTS
ROS Noetic Ninjemys
TurtleBot3 Waffle Pi (Raspberry Pi 4B)
激光雷达 RPLIDAR A2（12m范围）
Gmapping 1.4.2
Cartographer 1.0.0
map_server 1.18.0
测试日期 2026-07-03
测试环境 室内办公室（~80㎡）+ 室外走廊（~150m直线）

📢 Cartographer进阶资源：CSDN VIP

本文涉及的Cartographer完整.lua配置（含3种场景预设）、TurtleBot3 Cartographer.launch文件、pbstream离线建图脚本、10类故障排查速查表及多地图管理模板，开通 CSDN技术博主VIP 可一站式获取，还能解锁更多优质SLAM与导航实战项目。

💡 一次订阅，全年技术资源畅读，作者也能获得创作激励 💰

热门推荐
012026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf02GitHub 镜像站点03【AI】2026 年具身智能模型和世界模型总结04AI科技热点日报 | 2026年07月01日052026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？062026年6月AI大模型全景报告：GPT-5.6、Claude Opus 4.8、Gemini 3.5，中美AI三足鼎立谁主沉浮？072026 年 AI 大模型 & AI 编程工具实战全总结08Claude Code、Codex、Cursor三分天下：2026年AI编程Agent生态全景剖析092026年6月AI行业全景：从百模大战到Agent元年，这30天发生了什么？10Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费
