前言
深入解析ACE：多核内存一致性管理的核心协议(1)
https://blog.csdn.net/weixin_55313207/article/details/161599707
上篇概述了ACE基于AXI4的增强通道和一致性传输分类，这一篇具体描述ARM一致性模型定义和一致性传输的具体流程。
四、ACE一致性MOESI模型定义
4.1 cache line的5种状态

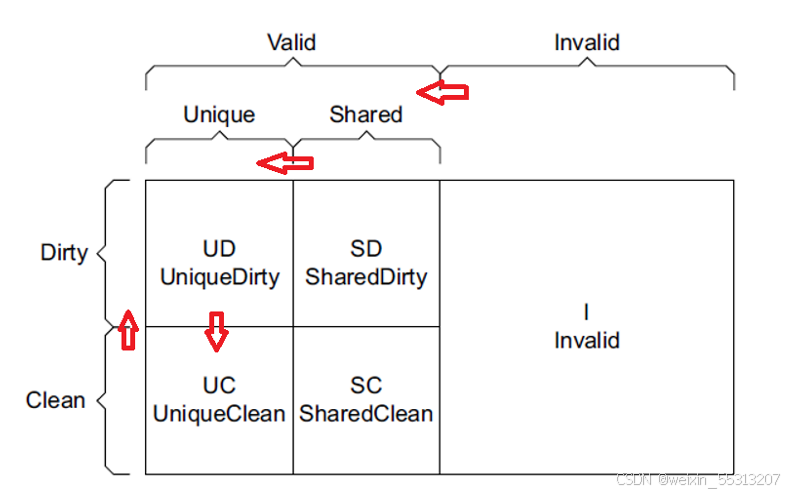

所有的一致性传输都基于ARM的cache一致性模型，如下图所示。

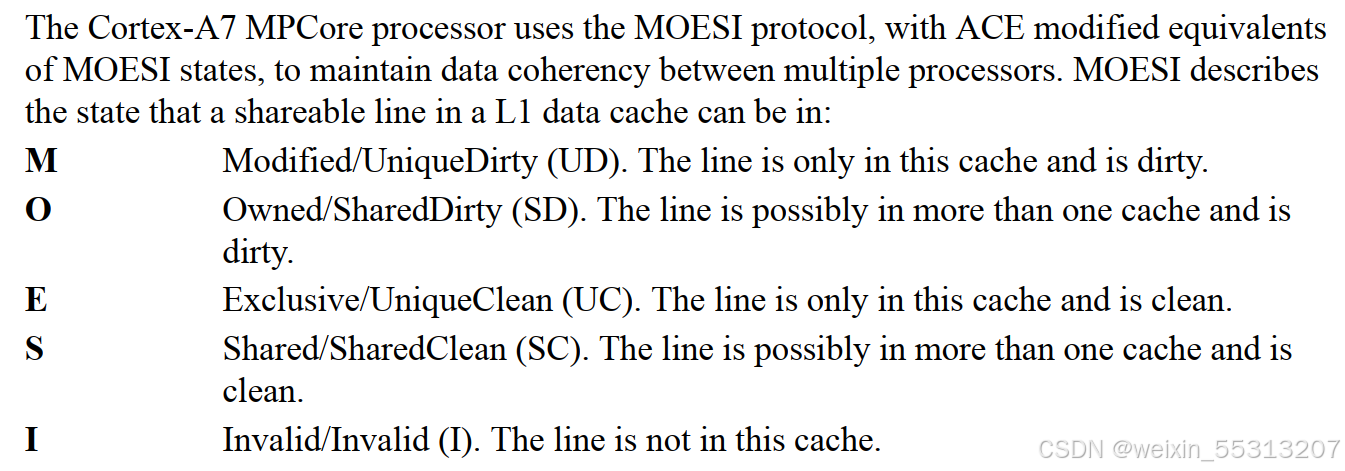

ARM A7的文档描述这是等效MOESI
4.2 Snooped cache状态变化规则

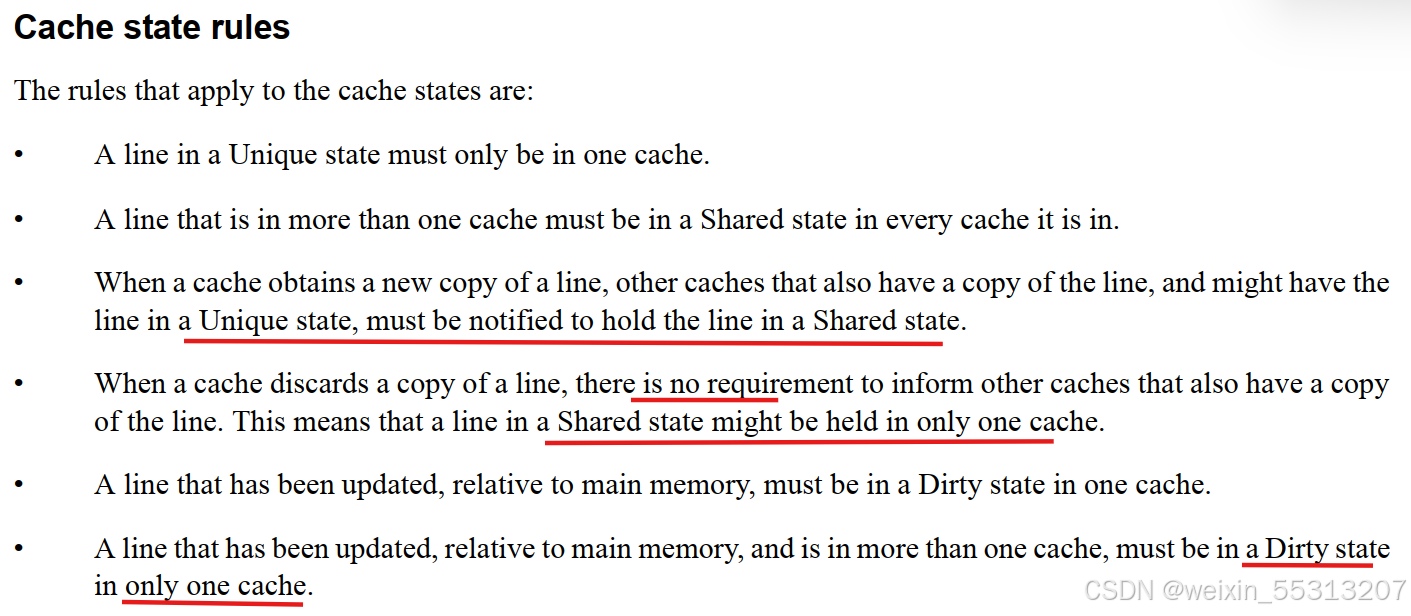

Snooped Master的cache在这5个状态之间的切换，SPEC有如下规定：
比较重要的第3/4/6点。
- 第3点规定Unique -> Share在本身被Snooped的时候才能转变，自己本身无法改变
- 第4点指明本身是Share的时候，也有可能是Unique状态
- 第6点规定Dirty只能在一个cache 之内，其他Master必须是clean或者invalid
结合第4点，第6点意味着有3种组合：ShareDirty + Invalid； ShareDirty + ShareClean; UniqueDirty + Invalid
个人理解是DIRTY可以在多个cache之内，只要数据相同就可以。ARM规定DIRTY独一性，主要是为了减少数据传输量。SD + SC相对于 SD + SD，当广播的时候(CleanUnique/CleanShare/CleanInvalid），Snooped cache可以不返回数据，节省带宽。
另外ARM的SC实际上有可能是DIRTY数据，比如 SD + SC组合，这一点相当令人混肴；Unique状态下的UC或者UD则比较直观，UC就是CLEAN, UD就是DIRTY。

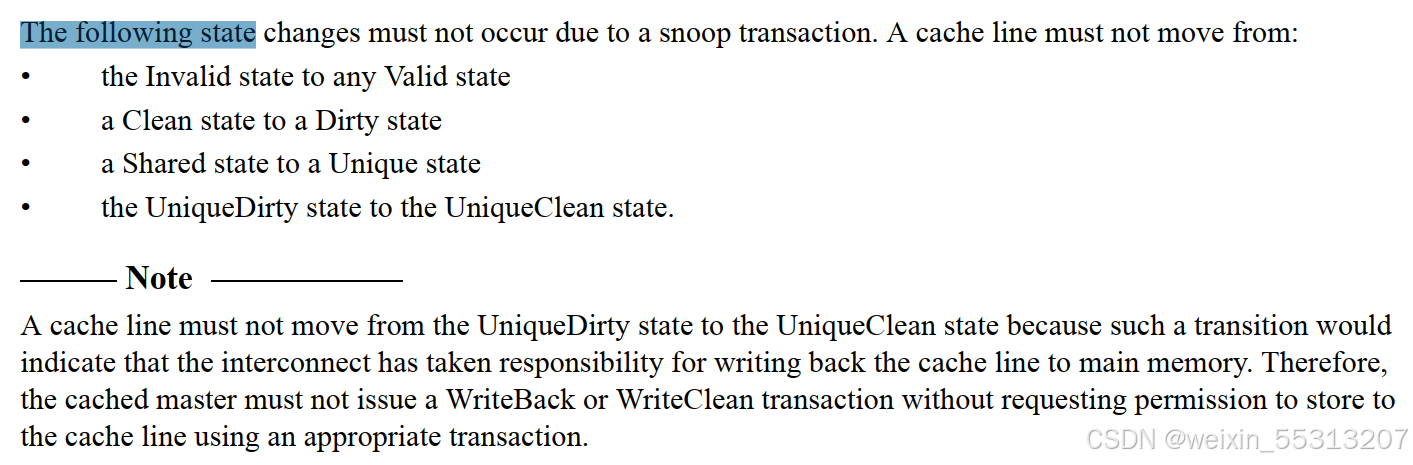

ARM SPEC还有以下规定，反应在一致性模型中，用红色箭头表示不可能的转变。这几点不难理解，AC Snoop是读取或者invalidate snooped cache line，不可能对Snooped cache有前3点转变。最后一点也可以这么理解：如果还是保持在Unique状态，只能是本身执行WriteClean,但是我们讨论的是ACE Master被外部Snoop的情况。
- invalid-> valid
- share -> unique
- clean -> dirty
- UD -> UC
4.3 Initiating cache状态变化规则
这一部分详见ARM文档C4不章节，原理和Snooped cache的状态变化类似，略过
4.3 Initiating/Snooped cache状态变化举例
举一个简单例子，建立状态转变的概念，可以结合第5小节的描述来理解。
|-----|----------------------------------------|-------------|------------|
| Seq | Snoop Transaction by Initiating Master | 初始状态 Core0 | 初始状态 Core1 |
| 0 | --- | Invalid | Invalid |
| 1 | Core0 ReadUnique | UniqueDirty | Invalid |
| 2-1 | Core1 ReadShare(CRRESP3:2==2'b11) | ShareClean | ShareDirty |
| 2-2 | Core1 ReadShare(CRRESP3:2==2'b10) | ShareDirty | ShareClean |
| 3 | Core0 ReadUnique based on 2-1 | UniqueDirty | Invalid |
五、ACE一致性传输具体传输流程
一致性传输含义，既它所包含的具体操作流程，这是最重要的部分。
它的命名规范隐含意义如下：
- Clean，意味着Interconnect要负责把命中cache line的脏数据写回MainMemory
- Unique，意味着清除所有Snooped cache的命中cache line
- Invalid，意味着清除命中cache line
WU (CRRESP4=1)，表示Snooped cache在Snoop之前的状态是Unique，这个主要是告诉Interconnect不需要去snoop别的ACE master。SPEC规定这个位可以一直返回为0，这样做的副作用是因此产生不必要的广播；
IS (CRRESP3=1)，表示Snooped cache在Snoop之后的状态是Share，也可以认为Snooped cache还会保留cache line的内容；
如果IS=1：
- Initiating cache的初始态不可能是Unique，因为Unique意味着不存在Snooped cache， IS肯定是0
- Snooped cache的初始态如果是Unique，它的结束态可以是Unique，也可以是Share，具体如下
- 对于ReadOnce, UC可以保留在UC或者切到SC；UD在PD=1时切到SC，PD=0时保留在UD或者SD
- 对于ReadShare/ReadClean/ReadNoneShareDirty，Unique必定切到Share
- 对于CleanShare，UC可以保留在UC或者切到SC；UD一定切到SC
- 对于ReadUnique/CleanUnique/MakeUnique/CleanInvalid/MakeInvalid，IS必为0，排除这5个传输
- 对于WriteUnique/WriteLineUnique，IS必为0，排除这2个传输
- 对于WriteClean/WriteClean/Evict，不涉及AC snoop，排除这3个传输
如果IS=0：
- Initiating cache的初始态如果是Share，它的结束态必定是Unique，但是需要排除WriteUnique/WriteLineUnque/ReadUnique/ClenUnique/MakeUnique/WriteClean/WriteBack/Evict这几种类型，因为WriteUnique/WriteLineUnque的结束态必定是I或者SC；ReadUnique/ClenUnique/MakeUnique的结束态必定是UD；WriteClean/WriteBack/Evict不涉及到AC Snoop
- Snooped cache的结束态必定是I，不管它原先是任何状态
PD (CRRESP2)=1，表示Snooped cache在Snoop之前的状态是DIRTY(UD/SD)，具体用法如下：
- 对于ReadOnce/ReadShare/ReadClean/ReadNoneShareDirty，Snooped Master如果初始态是DIRTY，它要通知Interconnect做脏数据写回操作，可以选用(PD=1 & IS=1)或者(PD=1 & IS=0)，IS=1或者0，决定不同的结束态；如果不需要脏数据写回，PD=0 & IS=1；
- 对于ReadUnique/CleanUnique/CleanInvalid，Snooped Master如果初始态是DIRTY，它必须用PD=1通知Interconnect做脏数据写回操作，且IS必定为0
- 对于CleanShare，Snooped Master如果初始态是DIRTY，它必须用(PD=1 & IS=1)或者(PD=1 & IS=0)通知Interconnect做脏数据写回操作，IS=1或者0，决定不同的结束态；
- 对于MakeUnique/MakeInvalid，Interconnect无需把脏数据写回
- 对于WriteUnique，AC通道的传输是CleanInvalid，Interconnect把脏数据和Initiating Master提供的部分行数据合并再写回
- 对于WriteLineUnique, AC通道的传输是MakeInvalid，Interconnect无需把脏数据写回，Interconnect要做的操作是把Initiating Master提供的一整行数据写回
- 对于WriteClean/WriteBack/Evict，与AC Snoop无关
ERR (CRRESP1=1)，表示Snooped cache报错，比如ECC校验出错等异常情况；
DT(CRRESP0=1)，表示会有CDDATA，既AC数据传输；
RRESP3:2和CRRESP3:2的含义一样；
RRESP1:0表示OKAY/EXOKAY/SLVERR/DECERR；
下面表格中假定CRRESP1/RRESP1:0都为0；
下面表格中的"x"表示既可以为0，也可以为1；
5.1 NC一致性传输
|-----------------|---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| Transaction | Transaction Steps | Note |
| ReadOnce | * 如果命中，Snooped Master返回数据；如果PD=1, 则Interconnect还要把DIRTY数据写回MainMemory；Iniatiating Master的RRESP=4'bx 000 * 如果不命中，Interconnect从MainMemory读取数据；Iniatiating Master的RRESP=4'b0000 * SPEC规定AR ReadOnce可以读取部分行数据 | * Snooped Master有命中时，返回数据是整个cache line，但是ReadOnce可以是部分行，所以Interconnect必须要截取部分行数据返回给Initiating Master * 如果PD=1,Snooped cache的状态从从DIRTY变到SC或者I * 如果Initiating cache的初始态是I，则结束态还是I，即使返回的RRESP3为1 |
| WriteUnique | * Interconnect用CleanInvalid移除其他所有Snooped Master的命中cache line * 如果Snooped cache有脏数据，Snooped Master回传数据，并由Interconnect把整行数据和Initiating Master的部分行数据进行合并，最后写入MainMemory * 如果Snooped cache不命中，或者Clean，Interconnect只要把Initiating Master的部分行数据写入MainMemory * 如果Initiating cache的初始态是I，结束态仍然保持在I，不分配cache line * 如果Initiating cache的初始态是UC/SC，则Inititiating cache在收到BRESP后，要写入新值 | * Initiating Master的初始状态只能是I/UC/SC * Initiating Master的结束状态只能是I/SC |
| WriteLineUnique | * Interconnect用MakeInvalid移除其他所有Snooped Master的命中cache line * Initiating Master送整行数据写入MainMemory * 如果Initiating cache的初始态是I，结束态仍然保持在I，不分配cache line * 如果Initiating cache的初始态是SC，则Inititiating cache在收到BRESP后，也要写入新值 | * Initiatiing Master的初始状态只能是I/UC/SC * Initiating Master的新状态只能是I/SC |
5.2 RS一致性传输
|--------------------|-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|-----------------------------------------------------------|
| Transaction | Transaction Steps | Note |
| ReadShare | * 如果命中，Snooped cache返回数据，RRESP=4'bxx00，RRESP3:2=CRRESP3:2 * 如果不命中，Interconnect从MainMemory读取数据，RRESP=4'b0000 | * 假如Snooped cache包含了Exclusive的读写地址，Snooped cache line必须保留 |
| ReadClean | * 如果命中，Snooped cache返回数据；如果PD=1， DIRTY数据由Interconnect写回MainMemory；RRESP3=IS; RRESP2固定为0 * 如果不命中，Interconnect要从MainMemory读取数据，RRESP=4'b0000 | * 假如Snooped cache包含了Exclusive的读写地址，Snooped cache line必须保留 |
| ReadNoneShareDirty | * 如果命中，Snooped cache返回数据；如果PD=1 & IS=1， DIRTY数据由Interconnect写回MainMemory；RRESP3=IS; RRESP2=PD & ~IS(如果IS=0，PD决定是否脏数据；如果IS=1，必定是Clean数据) * 如果不命中，Interconnect要从MainMemory读取数据，RRESP=4'b0000 | * 假如Snooped cache包含了Exclusive的读写地址，Snooped cache line必须保留 |
5.3 WS一致性传输
|-------------|---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|--------------------------------------------------------------------|
| Transaction | Transaction Steps | Note |
| ReadUnique | * 如果命中，Snooped cache返回数据，同时所有Snooped cache清除命中cache line；CRRESP3=0; RRESP3=0; RRESP2=PD * 如果不命中，Interconnect要从MainMemory读取数据；RRESP=4'b0000 * Initiating Master把要写的数据(可以是部分行)和Interconnect返回数据合并写入新分配的cache line(原先状态是I)或者原先的cache line | * Initiating cache初始态可以是I/UD/UC/SD/SC * Initiating cache结束状态必定是UD |
| CleanUnique | * 如果命中，Snooped cache返回数据，同时所有Snooped cache清除命中cache line；如果PD为1，Interconnect要把数据写入MainMemory； * 如果不命中，Interconnect要从MainMemory读取数据 * 无论是否命中，RRESP=4'b0000 * Initiating Master如果原先是I，则必须分配新的cache line，同时必须是一整行数据写入新分配的cache line * Initiating Master如果原先有cache line，则把要写的数据(可以是部分行)更新原先cache line | * Initiating cache初始态可以是I/UD/UC/SD/SC * Initiating cache结束状态必定是UD |
| MakeUnique | * 如果命中，Snooped cache清除命中cache line； * 无论是否命中，RRESP=4'b0000 * Initiating Master分配cache line(原先状态是I)，或者对原有cache line，写入一整行数据， | * Initiating cache初始状态可以是I/SC/SD/UD/UC * Initiating cache结束状态必定是UD |
WriteUnique/WriteLineUnique和CleanUnique/MakeUnique相同点是它们都会清除Snooped cache和更新Initiating cache的数据，但是WriteUnique/WriteLineUnique还会更新MainMemory，既Initiating cache和MainMemory的值是一致的，这就是为什么WriteUnique/WriteLineUnique的结束状态是SC的原因，它是名副其实的Clean， 令人混肴的是ShareClean，看过去UniqueClean更好一点？这点没搞懂 : (
5.4 CM一致性传输
|--------------|--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|---------------------------------------------------------------|
| Transaction | Transaction Steps | Note |
| CleanShare | * 如果命中，Snooped cache返回数据；如果PD=1，Interconnect要把DIRTY数据写回MainMemory * 如果命中且是CLEAN，不建议Snooped cache返回数据 * 如果命中，RRESP=4'bx000；否则，RRESP=4'b0000 * Initiating Master如果原先是I，结束态仍然保持在I | * Initiating cache的初始态为I/SC/UC * Initiating cache的结束态为I/SC/UC |
| CleanInvalid | * 如果命中，Snooped cache返回数据；如果PD=1，Interconnect要把DIRTY数据写回MainMemory；Snooped cache清除命中cache line； * 如果命中且是CLEAN，不建议Snooped cache返回数据 * 无论是否命中，RRESP=4'b0000 | * Initiating cache的初始态为I * Initiating cache的结束态为I |
| MakeInvalid | * 如果命中，Snooped cache清除命中cache line * 无论是否命中，RRESP3:0=4'b0000 | * Initiating cache的初始态为I * Initiating cache的结束态为I |
5.5 MU一致性传输
MU不需要snoop其他cache，这就是为什么ACE-LITE也能支持MU。
|-------------|------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|----------------------------------------------------------------------------------------------------------|
| Transaction | Transaction Steps | Note |
| WriteClean | * Initiating Master把cache line的DIRTY数据写回MainMemory * Initiating Master里的cache line继续保留 * sharable region: UD/SD -> UC/SC * none-sharable region: UD/SD -> UC * 不限制部分行写入(partial line update) | * 可以是sharable region也可以是none-sharable * Initiating Master初始态只能是UD/SD * Initiating Master结束态只能是UC/SC |
| WriteBack | * Initiating Master把cache line的DIRTY数据回写MainMemory * Initiating Master清除cache line * 不限制部分行写入(partial line update) | * 可以是sharable domain也可以是none-sharable domain * Initiating Master的初始态只能是UD/SD * Initiating Master的结束态只能是I |
| Evict | * Initiating Master清除cache line | * 只能是sharable domain * Initiating Master初始态只能是UC/SC * Initiating Master的结束态只能是I |
这一篇写得有点匆忙，有遗漏之处，多多抱歉 ：）
总结
本文详细解析了ARM ACE一致性模型及其传输机制。首先介绍了cacheline的五种状态（MOESI）及其转换规则，重点分析了Snooped cache的状态变化限制和特殊组合。随后阐述了ACE一致性传输流程，包括NC、RS、WS、CM、MU五类传输的具体操作步骤和状态转换规则，并指出ARM规范中容易混淆的概念（如ShareClean实际有可能是Dirty数据）。文章通过示例说明状态转换过程，并强调Interconnect在数据一致性维护中的关键作用。
参考
- AMBA AXI and ACE Protocal Specification(Version D)
- ARM Architecture Reference Manual(Version B)
