钙钛矿太阳能电池（PSC）的商业化被长期稳定性卡住了脖子。加速老化测试 可以在受控条件下重现户外退化模式 ，反向指导耐久性设计，理论上这条路走得通，但PSC在真实环境中跑久了到底怎么退化、现有加速测试能复现到什么程度，没有系统的答案。美能温湿度综合环境试验箱 专为验证评估组件或材料的可靠性，能达到快速升温降温，提升测试效率，满足IEC61215 等 标准。
本研究采用封装PSC在柏林屋顶连续MPP追踪 跑了20个月，PCE降到初始值的约80%。全面表征后，从退化信号中抠出了三种共存的空间非均匀机制：边缘图案 、铜腐蚀 和相分离 。抓住光强（1 sun / 2.3 suns）和电偏压（MPP / OC）这两个关键应力因子，在室内1800小时持续光照老化 的框架下，三种机制全部被成功复现了。应力因子之间有交互，调一个，其他模式的表现和空间范围就会跟着变。三种机制里，相分离在户外空间上最占主导，路径是阳离子偏析触发卤素偏析，最后变成不可逆的微米级局域分解中心。
实验方法

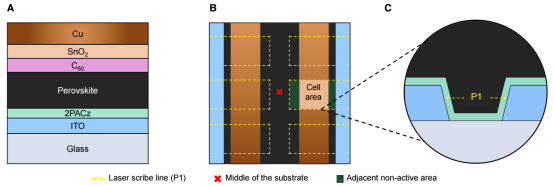

器件叠层与基板布局示意图
器件叠层 ：glass/ITO/2PACz/FA₀.₈₃Cs₀.₁₇PbI₂.₄₉Br₀.₅₁/C₆₀/SnO₂/Cu。ITO基板激光刻P1线做预图案化，与铜电极交叠处定义0.16 cm²有源面积，单基板六个电学隔离PSC。钙钛矿溶液旋涂，苯甲醚反溶剂，退火结晶；C₆₀和铜热蒸镀；SnO₂原子层沉积。封装用丁基边缘密封胶加聚烯烃封装剂真空层压。

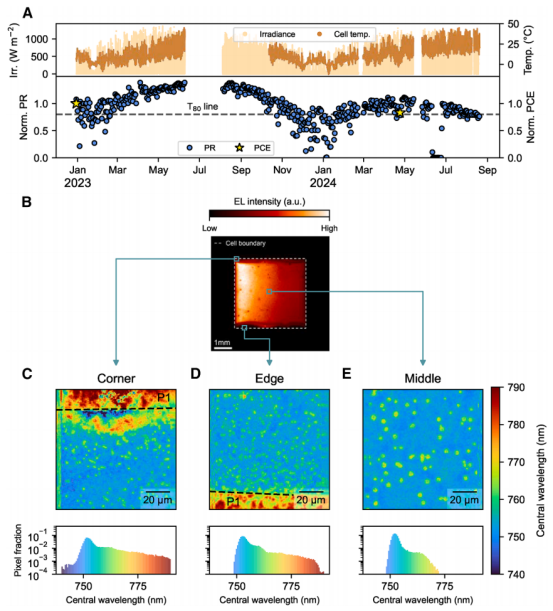

户外老化性能数据与高光谱PL图谱
户外测试（ISOS-O-3） 在柏林屋顶（52°25′N, 13°31′E）MPP追踪运行20个月。****室内加速老化（ISOS-L）****用金属卤化物灯经H6光谱整形，最高2.3 suns，中性密度滤光片衰减得约1 sun条件。样品放15°C温控吸盘上，但封装散热有限：1 sun下内部约28°C，2.3 suns下约35°C。每轮跑1800小时。主要表征：J-V（AM 1.5G）、宽场EL/PL成像、高光谱PL显微术（405 nm激发，步长330 nm）、SEM/EDX、2D-XRD（Ga-Kα）。
实验结果

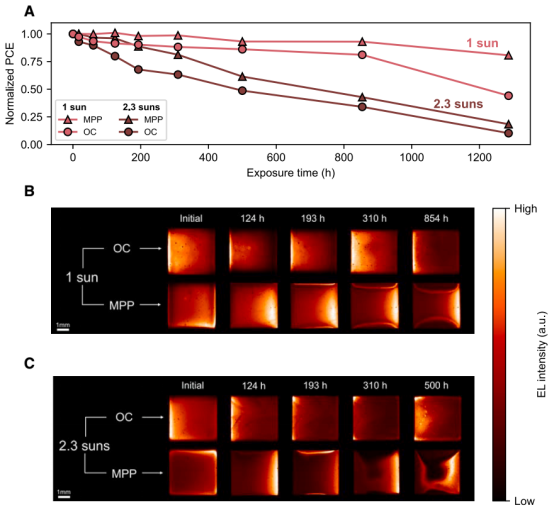

光强与偏压对PCE及EL图像演变的影响
户外退化辨识 。 封装PSC在柏林屋顶连续MPP追踪20个月后，PCE降至初始值约80%。宽场EL图像中可分辨出三种共存的空间非均匀退化：边缘图案 ：P1线附近暗色新月形EL图案，但PL图像中同一区域反而变亮，与CTL界面退化有关；铜腐蚀 ：电池角落铜电极光学衬度变化，P1线处伴弧状红移CWL特征；相分离：红移圆形畴直径约2 μm，遍布有源区和基板中部，是三种中空间最主导的模式。

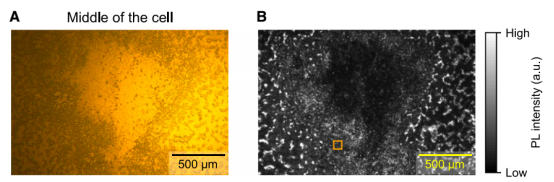

铜腐蚀与钙钛矿特征的空间对应
室内加速复现 。 光强越高退化越快，相同光强下OC比MPP退化更重。边缘图案只在MPP条件下复现，从P1线向电池内部扩展，光强越高进程越快；OC条件下边界保持均匀。铜腐蚀表现出偏压依赖性，OC下扩展到有源区内部，MPP下局限在P1线附近，与户外趋势一致。相分离在OC下畴更密集，与户外基板中部（类OC状态）对应；2.3 suns下MPP进入更高级退化阶段，而OC下铜腐蚀完全取代了相分离，退化模式发生了切换。

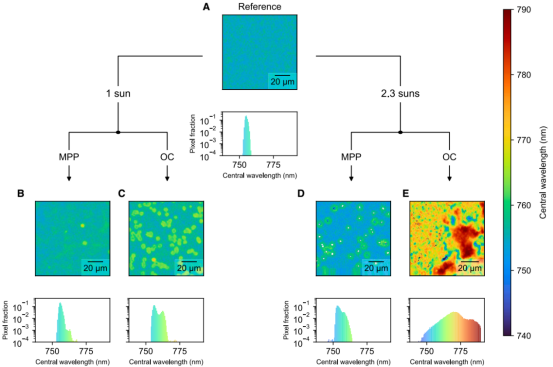

不同老化条件下CWL图谱对比
相分离机制。 户外、1 sun MPP和2.3 suns MPP三种老化条件下形成的畴结构高度统一：约2 μm的低PL强度核心，被红移环状区域包围，环外CWL接近初始值。EDX元素分析锁定核心为Cs富集区，同时伴随N和Br缺失，Pb和I在整个扫描区域保持均一。2D-XRD在老化样品中检出五个额外衍射峰，归属为δ-CsPbI₃和δ-CsPbBr₃（NH₄CdCl₃结构类型），呈斑点状信号------δ相晶粒数量远少于α相钙钛矿。PL发射特征也支持这一归属：438 nm强峰与δ-CsPbI₃带隙吻合，580 nm峰与δ-CsPbBr₃室温PL一致。

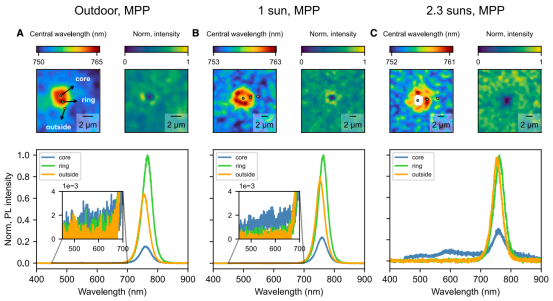

代表性相分离畴的高光谱PL图谱
完整路径：持续光照注入高载流子密度→FA/Cs阳离子偏析热力学有利，在结构缺陷处成核→Cs富集核心→晶格应变或局域电场排出Br→核心Br缺失、环绕富I红移环→元素失衡触发钙钛矿局部分解→挥发性降解产物逸出→相分离不可逆，暗态数月后畴仍在。

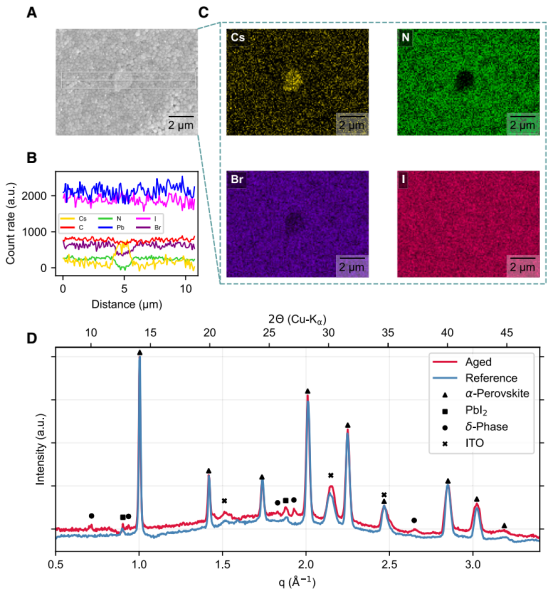

Cs富集特征的SEM、EDX及XRD分析
疲劳行为。 户外昼夜循环中V MPP的日出上升呈现渐进疲劳，VMPP的上升主要由VOC支配；室内老化电池光浸润后，VOC提升的程度和幅度也随退化进程变化。电流注入处理（4 mA, 5 min）让畴核心非辐射复合减少、VOC提升，复现了光浸润效应，机制是可移动离子与载流子互作用钝化缺陷。三种老化测试共享相分离畴这一退化特征，暗示疲劳行为与畴结构存在内在关联。

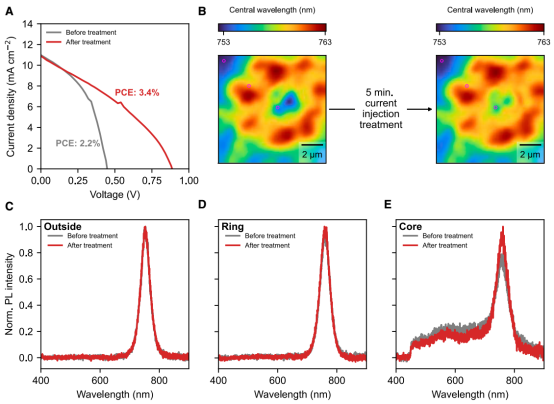

电流注入处理前后的CWL图谱与PL光谱
这项研究把户外退化模式辨识和实验室加速复现串成了一条线，补上了真实世界退化与加速老化测试之间缺的那一环。三种机制里，边缘图案和铜腐蚀根子在器件设计：前者跟P1线处ITO/钙钛矿界面退化和横向电场有关，后者是非有源区碘释放和卤素迁移驱动，在采用全基板沉积钙钛矿的实验室器件中普遍存在。这两种模式在解释累积性能损失、套用加速模型时都得谨慎对待。相分离不一样，它来自钙钛矿吸收层本身，是FA/Cs合金化在应力下的热力学失稳，对类似合金化组成的PSC来说，这是实际运行条件下最要命的稳定性短板。
退化速率跟光强是超线性关系，2.3 suns下约是1 sun的5.8倍。用柏林户外日均辐照剂量缩放，推算T₈₀约15.6个月，和户外数据基本吻合。但单靠辐照剂量预测户外寿命不够，本研究中1 sun室内累积剂量和户外一样，相分离程度却差了一截，说明热效应 （柏林夏天白天电池温度超60°C，昼夜温差40°C）不能视而不见。基于此，研究提出****"机制靶向加速老化"****的思路：针对特定退化模式设计应力条件。比如相分离，OC光照、高光强MPP、甚至暗态正向偏压都能加速它。这类方法做不了寿命预测，但操作简单，对新材料和新器件设计的耐受性可以快速过筛，大幅缩短缓解策略的开发周期，推着钙钛矿光伏早点走出实验室。
美能温湿度综合环境试验箱
美能温湿度综合环境试验箱 采用进口温度控制器，能够实现多段温度编程 ，具有高精确度和良好的可靠性，满足不同气候条件下的测试需求 。
▶ 温度范围：20 ℃~+130 ℃
▶ 温湿度范围：10 % RH~98 % RH(at+20 ℃-+85 ℃）
▶ 满足试验标准**：IEC** 61215、IEC 61730、UL 1703等 检测标准
美能温湿度综合环境试验箱 通过精确控制紫外辐照剂量与85°C/85%RH的湿热环境，为钙钛矿光伏组件的可靠性评估提供了关键测试条件,为其商业化应用提供了扎实的实验依据。
原文参考：Accelerated aging replicates spatially non-uniform degradation modes observed in outdoor-aged perovskite solar cells
