lsm6dsv16x

1、特性

1.1、架构与数据处理

1. 三通道架构，分别用于 UI、EIS、OIS 数据处理
2. 可编程有限状态机，支持加速度计、陀螺仪、外部传感器高速数据处理，最高 960Hz 采样率
3. 内置低功耗传感器融合算法
4. 集成机器学习运算内核，可导出特征与滤波数据，适配 AI 应用
5. 嵌入式自适应自配置（ASC）功能

1.2、低功耗与常驻运行

1. 加速度计、陀螺仪支持 "永久在线" 工作模式，功耗极低
2. 高性能组合模式下功耗仅 0.65mA
3. 供电规格
   • 模拟电源电压：1.71V ~ 3.6V
   • 独立 IO 电源（宽压区间）：1.08V ~ 3.6V

1.3、传感器量程规格

加速度计

满量程可选：±2g / ±4g / ±8g / ±16g

这里的 g = 重力加速度 ，1g ≈ 9.8 m/s²，代表地球标准重力。 这是加速度计的满量程测量范围，芯片可软件配置切换这四档量程。

1. ±2 g 测量范围：-19.6 ~ +19.6 m/s² 适合：计步、姿态判断、手机平放 / 倾斜检测、日常 UI 翻转，精度最高。
2. ±4 g 测量范围：-39.2 ~ +39.2 m/s² 适合：轻度运动、走路慢跑、小幅晃动检测。
3. ±8 g 测量范围：-78.4 ~ +78.4 m/s² 适合：跑步、跳跃、颠簸场景、防抖基础采集。
4. ±16 g 测量范围：-156.8 ~ +156.8 m/s² 适合：剧烈震动、跌落检测、高速运动、工业冲击采集。

芯片 ADC 总采样位数固定，量程越小，单 bit 分辨率越高，测量越精细：

• ±2g：灵敏度最高，微小晃动都能识别（双击、抬手亮屏）
• ±16g：量程最大，但微小加速度变化分辨能力最弱

陀螺仪

满量程可选：±125 / ±250 / ±500 / ±1000 / ±2000 / ±4000 dps

dps = degrees per second ，度每秒，是陀螺仪的量程单位，代表设备每秒旋转的角度。 这组参数是陀螺仪可配置的满量程测量范围，用来检测物体旋转、转动动作。

• ±125 dps 量程最小、分辨率最高，适合缓慢小幅转动：手机屏幕翻转、日常姿态微调、UI 交互。
• ±250 dps 轻度转动，适合普通手持设备日常姿态检测、慢速云台防抖。
• ±500 dps 手机常规拍摄 EIS 电子防抖、日常短视频拍摄。
• ±1000 dps 边走边拍、走路录像、小幅运动防抖。
• ±2000 dps 快速转动、跑步拍摄、运动镜头、手持云台大幅度摇摆。
• ±4000 dps 最大量程，适合极速旋转、剧烈运动、快速甩动、航拍、高速运动拍摄，能捕捉超大角度转动。

• 量程越小（如 ±125dps）：每 1bit 代表的角度变化极小，微小转动都能精准捕捉，防抖、姿态检测精度更高；
• 量程越大（如 ±4000dps）：能测高速旋转，但对细微转动的分辨能力会下降。

• g（重力加速度）：测直线加速度、重力、震动、跌落、步数；
• dps（度 / 秒）：测旋转、转动、摇晃，专门给 OIS 光学防抖、EIS 电子防抖提供数据。

1.4、存储与接口

1. 智能 FIFO 缓冲区，最大 4.5KB
2. 主通信接口：SPI / I²C / MIPI I3C® v1.1，支持与主控数据同步
3. 辅助 SPI 接口：输出陀螺仪、加速度计 OIS 防抖数据
4. OIS 防抖功能可通过辅助 SPI、主接口（SPI/I²C/MIPI I3C v1.1）配置
5. 主接口独立 EIS 电子防抖通道，配套专用滤波
6. 内置模拟集线器，用于 ADC 采集与模拟输入数据处理

1.5、运动 & 姿态检测功能

1. 高级计步套件：步数检测、步数统计
2. 有效运动检测、倾斜检测
3. 标准中断触发源：自由落体、唤醒、6 轴 / 4 轴姿态、单击、双击

1.6、人机交互 UI 模块（内置 Qvar 静电传感器）

支持触控交互：单击、双击、三击、长按、左右滑动（L/R--R/L swipe）

1.7、内置外设

1. 片内温度传感器
2. Qvar 静电传感器（UI 交互专用）

1.8、系统兼容性

1. 符合 Android 系统标准

1.9、封装与环保标准

1. 小型化尺寸：2.5 mm × 3 mm × 0.83 mm
2. ECOPACK 环保封装，符合 RoHS 标准

2、IIC接口

2.1、接线

这款芯片兼容iic和spi，笔者这里使用的是iic接口

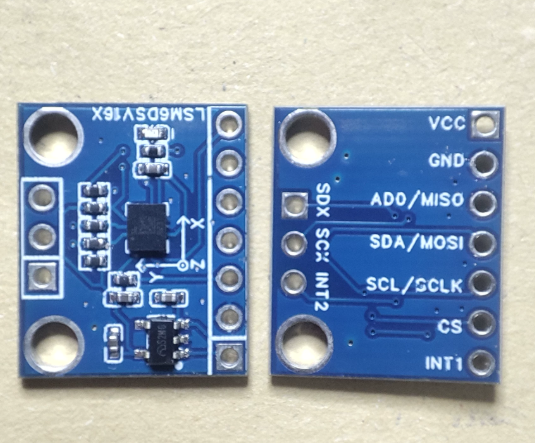

图片来源：春节不发货LSM6DSV16XTR模块六轴传感器,内置算法融合,AI应用-淘宝网

接线如下：

VCC接3.3V

GND接地

CS接3.3V拉高是iic模式，拉低是spi模式

ADO/MISO（SDO/SA0）决定iic从机地址，SDO/SA0接GND，地址：0X6A；SDO/SA0接VCC，地址：0X6B

必须固定电平，不能悬空

SCL/SCLK（SCL/SPC）、SDA/MOSI（SDA/SDI/SDO）正常接iic主机对应的接口

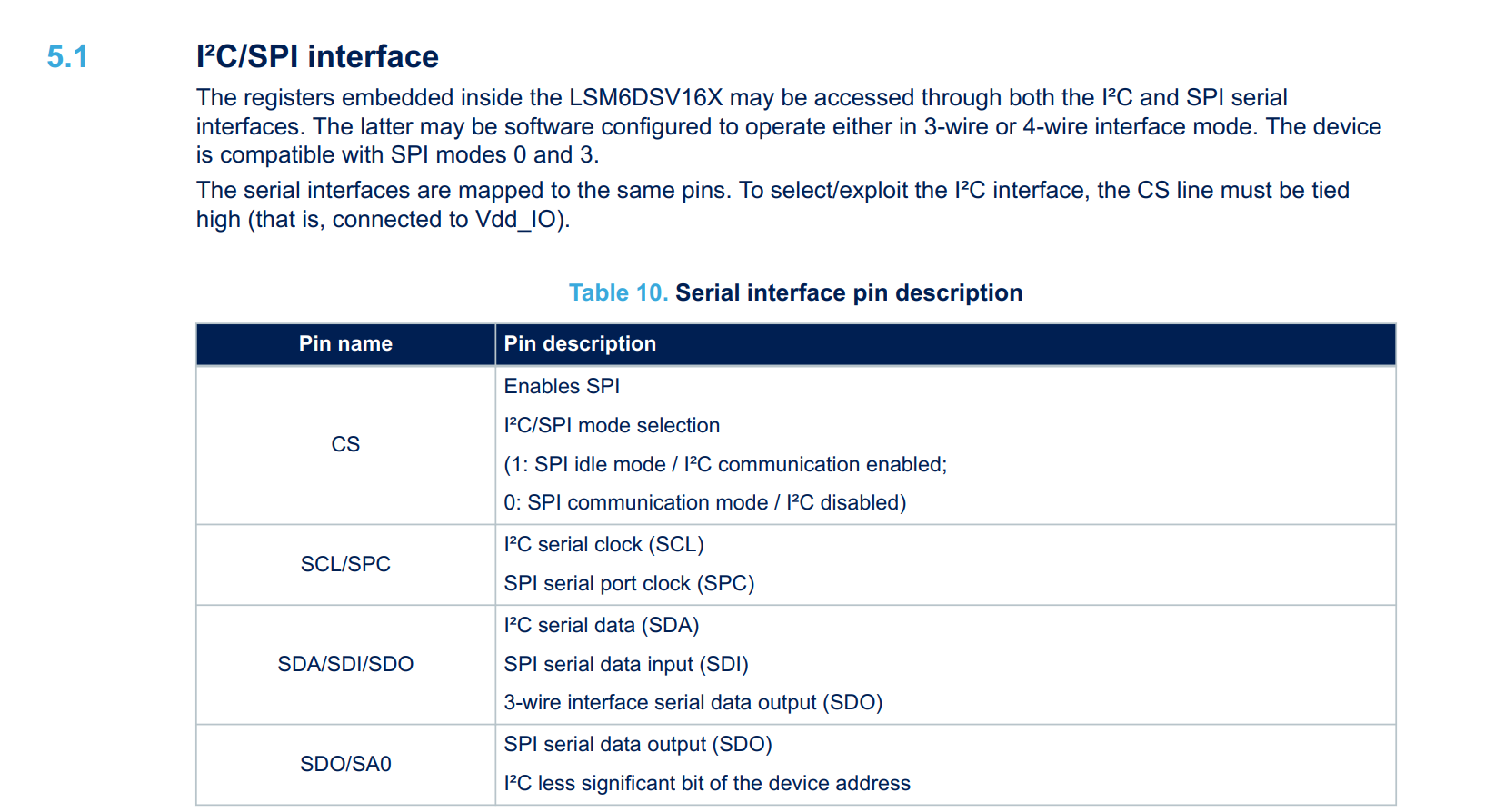

这里实物的接口名称和数据手册的接口名称不一样，括号里面的是数据手册的名称

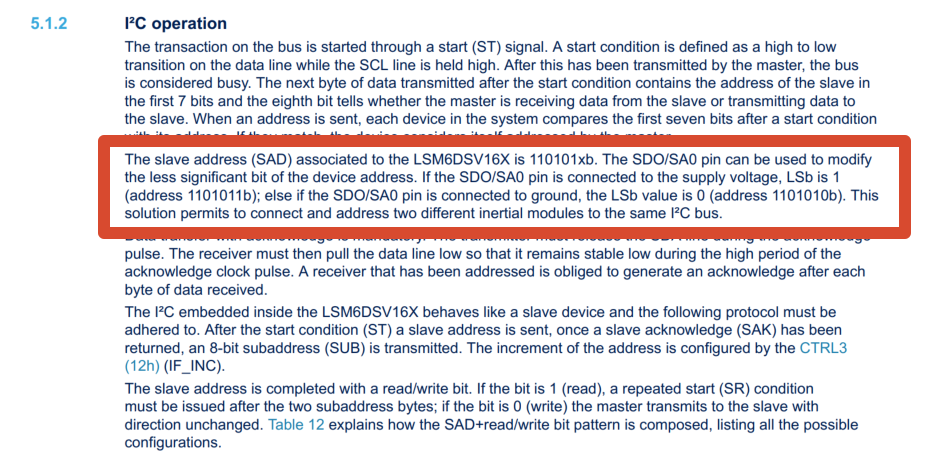

数据手册这里描述了：SDO/SA0接GND，地址：0X6A；SDO/SA0接VCC，地址：0X6B

LSM6DSV16X 作为 I2C 从机，通信流程固定：

1. 主机发起始信号 ST；
2. 发送 7 位从地址 + 读写位，等待芯片应答 SAK；
3. 应答成功后，主机发送8 位寄存器子地址 SUB（要读 / 写的芯片内部寄存器地址，比如 CTRL1、MLC 相关寄存器）；
4. 寄存器地址自动递增功能，由寄存器 CTRL3 (0x12) 的 IF_INC 位控制。

• 写操作（R/W 位 = 0） 发送从地址 + 写位 → ACK → 寄存器子地址 → 连续发多字节数据，总线方向不变，直接写入对应寄存器。
• 读操作（R/W 位 = 1） 流程：起始 ST → 从地址 (写) → ACK → 寄存器子地址 → 重复起始信号 SR → 再发从地址 (读) → 读取芯片返回的数据。

通俗讲：I2C 读传感器必须先发一次 "写地址" 指定寄存器，再发重复起始切换读模式，不能直接发读地址。

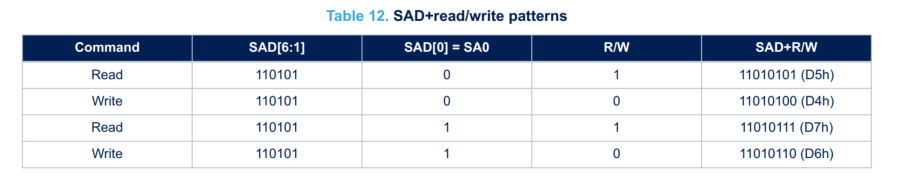

列名	含义
Command	操作类型：Read（读）/ Write（写）
SAD6:1	芯片固定高 6 位从机地址，固定二进制 110101，不可修改
SAD0 = SA0	最低位，由硬件引脚 SDO/SA0 电平决定：SA0 接 GND → 0；SA0 接 3.3V (VDD) → 1
R/W	I2C 读写控制位：0 = 写操作，1 = 读操作
SAD+R/W	完整 8 位 I2C 总线传输字节（二进制 + 十六进制）

场景 1：SA0 接 GND（SAD 0=0）

1. Write 写操作 SAD 6:1=110101 + SAD 0=0 + R/W=0 二进制：11010100 = 0xD4 对应你说的从机地址 0x6A（7 位地址是 0110101，即 0x6A，写字节 = 0x6A<<1=0xD4）
2. Read 读操作 SAD 6:1=110101 + SAD 0=0 + R/W=1 二进制：11010101 = 0xD5 读字节 = 0x6A << 1 | 1 = 0xD5

场景 2：SA0 接 3.3V（SAD 0=1）

1. Write 写操作 SAD 6:1=110101 + SAD 0=1 + R/W=0 二进制：11010110 = 0xD6 对应你说的从机地址 0x6B（7 位地址 01101011=0x6B，写字节 = 0x6B<<1=0xD6）
2. Read 读操作 SAD 6:1=110101 + SAD 0=1 + R/W=1 二进制：11010111 = 0xD7 读字节 = 0x6B << 1 | 1 = 0xD7

• SA0/GND → 7 位地址 0x6A，写指令0xD4，读指令0xD5
• SA0/VCC → 7 位地址 0x6B，写指令0xD6，读指令0xD7

• 7 位从机地址：软件驱动里配置的设备 ID（0x6A / 0x6B）
• 8 位总线发送字节：硬件 I2C 实际发出去的字节（0xD4/D5/D6/D7），是 7 位地址左移 1 位，最低位填充 R/W 读写标记
