USB-C充电设计：PW2609A前级保护 + IP2312/IP2305充电IC应用
从输入保护到电池充电的完整电路设计思路
一、整体思路
做USB-C充电方案时，输入端最怕的就是电压异常飙升。前面放一块靠谱的过压保护芯片，后边的充电IC和电池才能安心工作。这里分享两套我实际参考过的方案，前级都用PW2609A做OVP保护：
• 第一套：PW2609A + IP2312，单节锂电池同步Buck充电，电流可以做得比较大
• 第二套：PW2609A + IP2305，双节锂电池线性充电，外围简单、成本也低
这两套方案的思路差不多，都是把PW2609A放在USB-C输入端做守门员。输入电压一旦超过6.1V的默认阈值，它50ns内就把通路掐断，后级充电IC和电池基本不会受到冲击。

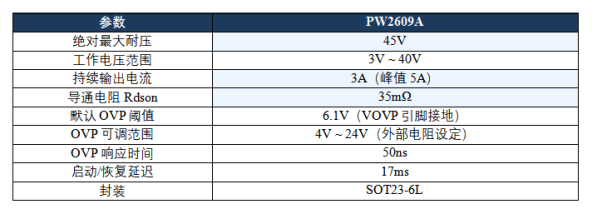

二、前级OVP保护：PW2609A关键参数
PW2609A来自平芯微，耐压高、内阻低、能过大电流。实际画板时把它放在U1的位置，夹在USB-C座子和后级充电IC之间，专门盯着VBUS这条线，电压一异常就切断。
我这里直接让VOVP（Pin 1）接地，用芯片内部默认的6.1V阈值，正好对应5V USB输入的场景。EN脚（Pin 2）悬空，内部自下拉，芯片保持常开。输入输出电容都用1μF/35V的陶瓷电容即可。

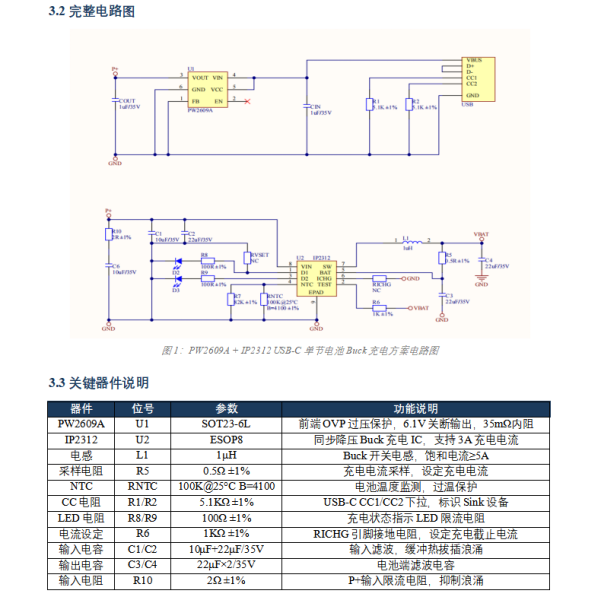

三、方案一：PW2609A + IP2312 单节Buck充电
3.1 这套方案的特点
• 走线顺序大概是：USB-C座 → PW2609A做输入保护 → IP2312同步Buck降压 → 单节锂电池。
• 用的是同步开关降压充电，效率不错，发热也比线性方案小很多。
• 充电电流通过R5这颗0.5Ω采样电阻和IP2312的ICHG脚来设定。
• 电池温度用NTC热敏电阻监测，常用100K@25°C、B值4100的型号。
• CC1、CC2各挂5.1KΩ下拉电阻，Source端会识别为Sink设备。
3.2 IP2312芯片简介
IP2312是英集芯的一款单节锂电池同步Buck充电芯片。官方标称最大支持3A充电电流，内部集成了同步整流MOSFET，实测充电效率能到92%以上。它自带CC/CV充电曲线，还有DPM输入动态管理，适配器功率不够时不会把输入电压拉崩。前面有PW2609A守着，输入到电池这条链路的保护基本就完整了。
工作过程：
-
插上USB-C后，5V从VBUS进来，先经过PW2609A的VIN（Pin4）和VCC（Pin5）。
-
电压正常时，PW2609A内部MOSFET导通，VOUT（Pin3）输出基本等于输入。
-
这个电压再送到IP2312的VIN脚，芯片开始Buck降压充电。
-
IP2312通过L1电感（1μH）和R5采样电阻（0.5Ω）给电池做恒流恒压充电。
-
如果适配器抽风输出超过6.1V，PW2609A在50ns内关断，IP2312和电池都能保住。

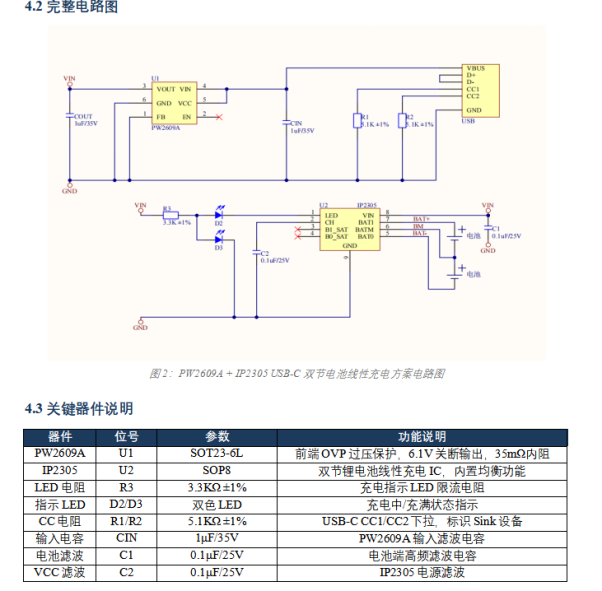

四、方案二：PW2609A + IP2305 双节线性充电
4.1 这套方案的特点
• 走线顺序是：USB-C输入 → PW2609A保护 → IP2305线性充电 → 双节串联锂电池。
• 线性充电的好处是不用外置电感，外围特别干净。
• 电池接法是双节串联，用到BAT+、BM、BAT-三个端子。
• IP2305带了LED状态脚、CH脚，还有B1_SAT/B0_SAT分别指示两节电池的充满状态。
• 因为没有电感和采样电阻，BOM能压得很低。
4.2 IP2305芯片简介
IP2305也是英集芯的，专攻双节串联锂电池线性充电。它内部做了均衡功能，两节电池电压有差异时会自动补齐，充完电两节电压基本一致。截止电压8.4V，也就是4.2V×2。B1_SAT和B0_SAT两个脚可以分别看每节有没有充满。线性方案不用电感，电路简单，适合容量不大、对成本敏感的双节电池产品。
工作过程：
-
USB-C插上后，5V先过PW2609A保护，再送到VIN。
-
VIN接到IP2305的VIN脚（Pin 8），芯片开始线性充电。
-
IP2305对BAT+、BM、BAT-接的双节电池做均衡充电。
-
充电过程中LED会亮，充满后B1_SAT/B0_SAT给出状态。
-
一旦适配器过压超过6.1V，PW2609A马上切断，双节电池不会遭殃。
五、PW2609A在这个方案里到底值在哪
1. 50ns反应速度，比充电IC自带OVP快两个数量级
很多充电IC虽然也有OVP，但响应通常在5~50μs这个量级。PW2609A只要50ns，算下来快了将近100倍。USB插拔时很容易产生纳秒级的尖峰，这种时候专用OVP芯片才真正顶用。
2. 35mΩ导通电阻，对充电效率影响很小
按3A电流算，压降只有35mΩ×3A=105mV，功耗大概0.315W。这点损耗对整体充电效率影响很小，一般也不需要额外加散热。
3. 45V耐压，扛得住PD协议误触发的异常电压
如果PD协议握手出错，适配器突然输出20V甚至更高，PW2609A能承受45V的耐压，并且可靠关断，不会被异常电压打穿。
4. 6.1V默认阈值，5V USB应用不用额外调
只做5V USB充电的话，VOVP脚直接接地就行，6.1V默认阈值已经够用，不用再加设定电阻，BOM能省一点。如果后续要支持9V/12V PD快充，再用R1/R2分压把阈值调高。
5. 软启动防浪涌，过温自恢复
上电时内部软启动会抑制电容充电瞬间的浪涌电流，避免冲击USB口。芯片结温超过150°C会自动关断，等温度降下来又自己恢复，可靠性还可以。
六、USB-C接口怎么接
这两套方案的USB-C接口接法是一样的：
• CC1、CC2分别通过5.1KΩ±1%电阻下拉到地，这样Source端会把设备识别成Sink。
• VBUS直接进PW2609A的VIN脚，作为充电输入。
• D+、D-数据线看实际需求接，我这两个方案里没用上。
• GND接到系统地。
这么接之后，普通USB-C充电器、电脑USB口等Source设备都能给板子提供默认5V。
七、画板时容易踩的坑
1. PW2609A布局
• CIN（1μF/35V）要紧贴着VIN脚放，输入环路越短越好。
• COUT（1μF/35V）同样紧贴VOUT脚。
• VIN到VOUT的大电流路径走线要短、要粗，建议≥0.5mm。
• VOVP的接地走线别跟大电流走线挨太近，避免干扰。
2. IP2312布局（方案一）
• L1电感尽量靠近SW脚，开关环路小一点。
• R5采样电阻贴着ICHG脚放，采样更准。
• 输入电容C1、C2靠近VIN脚，能压住纹波。
• NTC热敏电阻要贴着电池放，温度才测得准。
3. IP2305布局（方案二）
• 线性充电发热比较明显，IP2305的散热要做好。
• BAT+、BM、BAT-到电池的线尽量短粗，减少压降。
• 如果有GND散热焊盘，要良好接地铜皮。
4. 通用建议
• 电容建议全部用X5R/X7R的MLCC，不建议用电解电容。
• CC下拉电阻5.1KΩ一定要±1%精度，不然Source可能识别错。
• USB-C座的GND引脚最好多点接地，降低接地阻抗。

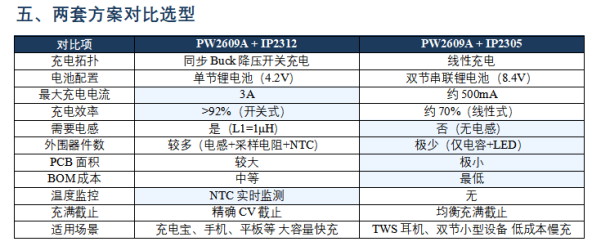

八、两套方案分别适合什么产品
方案一（PW2609A + IP2312）适合：
• 移动电源/充电宝：单节大容量电芯，需要3A左右快充。
• 蓝牙音箱：单节锂电池，充电电流2A以上。
• 智能穿戴：智能手表、VR眼镜这类单节电池产品。
• 小型无人机、电动工具：单节大容量、快充场景。
方案二（PW2609A + IP2305）适合：
• TWS耳机充电仓：双节小电池，电流不大。
• 双节电池手电筒：充电需求简单，成本敏感。
• 小型双节设备：电子烟、小风扇这些。
• 儿童玩具、LED灯具：双节串联，成本优先。
