摘要

摘要:LoRaWAN作为物联网领域最成熟的LPWAN技术之一,其核心设计哲学是在功耗、距离和实时性之间寻找最优平衡点。本文从协议栈底层出发,深入剖析Class A/B/C三类终端的接收窗口机制差异,详解扩频因子(SF)对通信距离与能耗的量化影响,并给出ADR自适应速率算法的完整实现方案,帮助开发者根据实际场景做出最优的终端选型与参数配置决策。

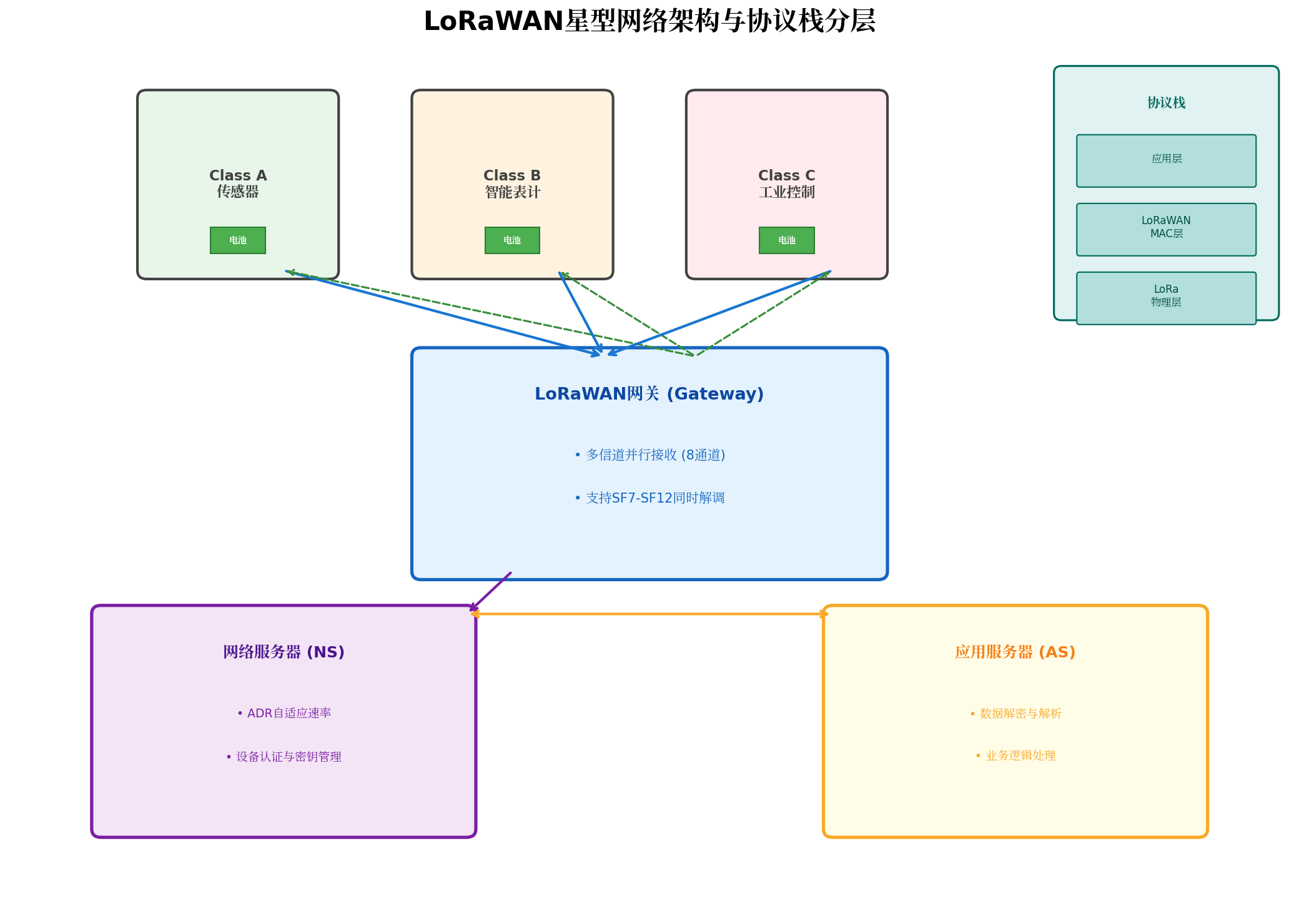

一、LoRaWAN网络架构与协议栈概览

1.1 星型网络拓扑

LoRaWAN采用经典的星型拓扑结构,终端设备(End Device)通过单跳直接与网关(Gateway)通信,网关再通过IP网络(以太网/4G/卫星)将数据转发至网络服务器(Network Server)和应用服务器(Application Server)。

这种架构的优势在于:

  • 简化终端设计:无需路由协议,终端仅需维护与网关的单跳链路
  • 高容量:单个网关可同时监听8个信道和6种扩频因子(SF7-SF12),支持数千终端并发
  • 双向通信:通过接收窗口机制实现下行控制,区别于传统单向LoRa

1.2 协议栈分层模型

LoRaWAN协议栈严格遵循分层设计原则:

复制代码
┌─────────────────────────────────────────┐
│  应用层 (Application Layer)                │
│  - 传感器数据采集、业务逻辑、数据加密      │
├─────────────────────────────────────────┤
│  LoRaWAN MAC层                           │
│  - 帧格式封装、Join入网、ADR、MAC命令      │
├─────────────────────────────────────────┤
│  区域参数层 (Regional Parameters)         │
│  - 信道规划、占空比限制、发射功率法规       │
├─────────────────────────────────────────┤
│  LoRa物理层 (PHY)                        │
│  - CSS扩频调制、前导码检测、CRC校验        │
└─────────────────────────────────────────┘

MAC层是LoRaWAN的核心,负责管理终端与网络之间的所有控制面交互,包括设备入网(OTAA/ABP)、帧计数器管理、自适应速率(ADR)以及各类MAC命令的处理。


二、Class A/B/C终端:功耗与实时性的三重奏

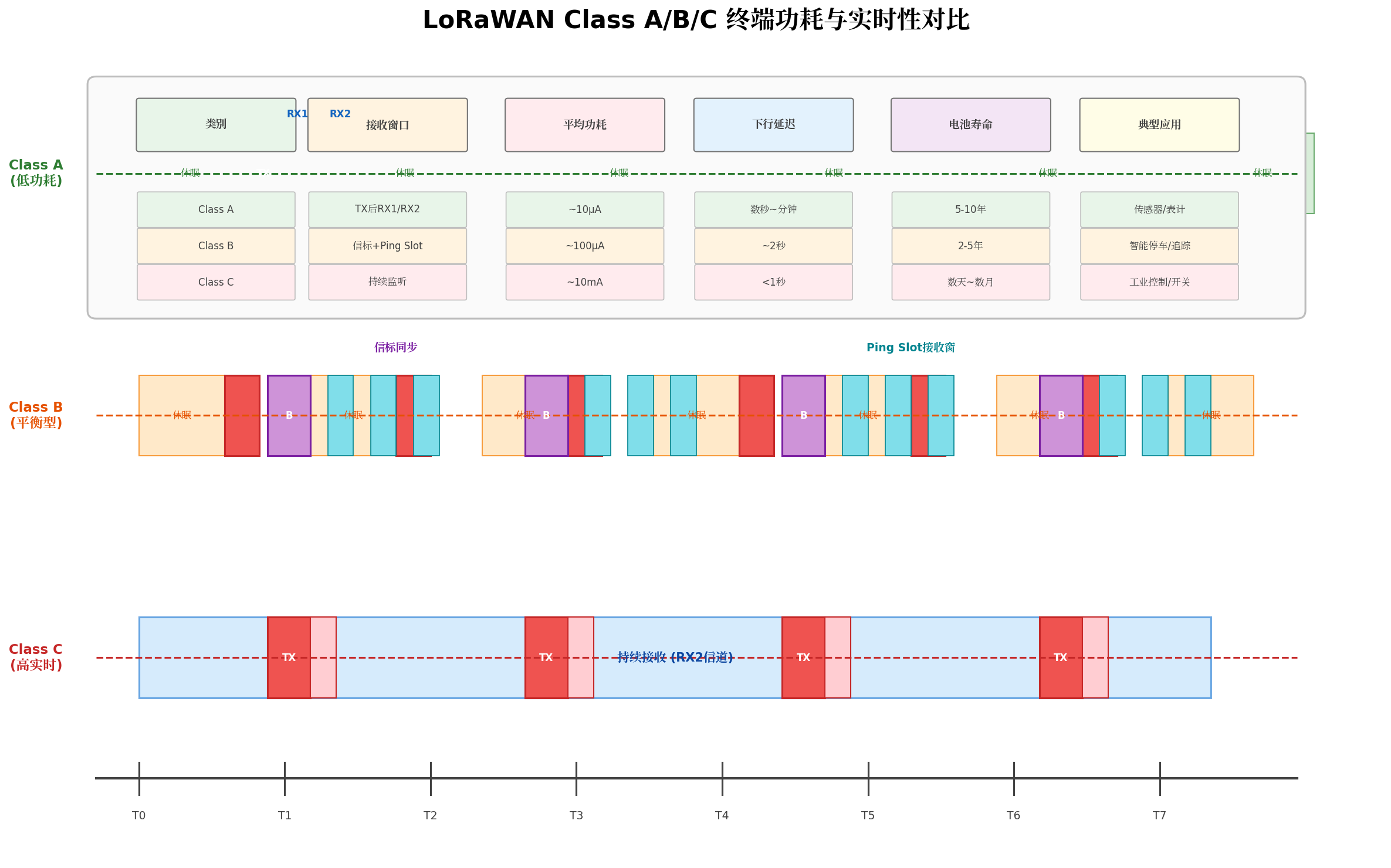

2.1 三类终端的核心差异

LoRaWAN协议定义了三种终端类别,本质上是功耗实时性之间的不同权衡方案:

特性 Class A Class B Class C
接收窗口机制 TX后开启RX1/RX2 信标同步+Ping Slot 持续监听RX2
平均功耗 ~10μA(深度休眠) ~100μA ~10mA
下行延迟 数秒~分钟级 ~2秒 <1秒
电池寿命 5-10年(CR2032) 2-5年 数天~数月
典型应用 传感器、智能表计 智能停车、资产追踪 工业控制、智能开关

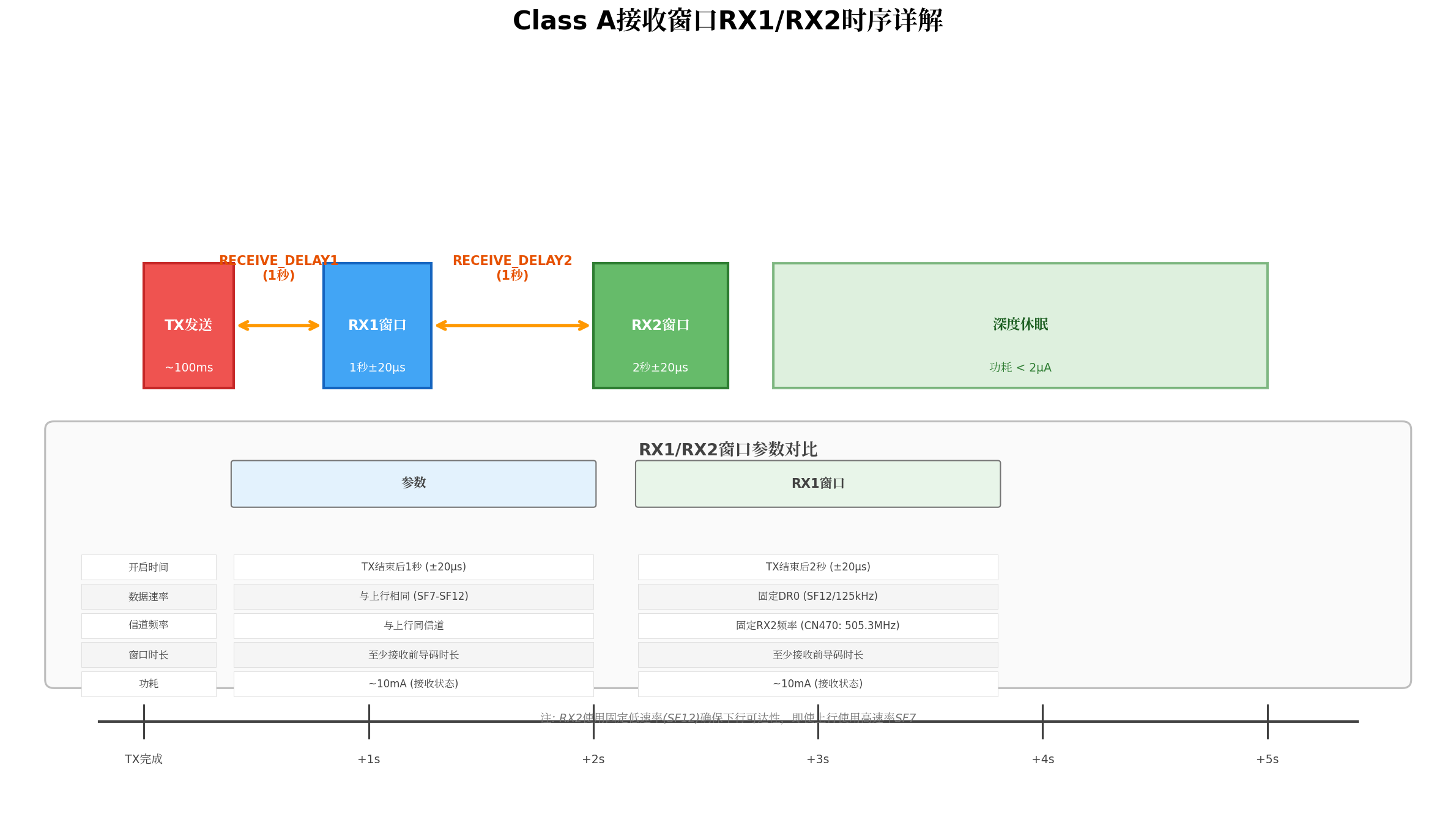

2.2 Class A:超低功耗的王者

Class A是LoRaWAN的默认工作模式,也是绝大多数电池供电终端的选择。其核心机制是:终端仅在发送上行数据后,短暂开启两个接收窗口(RX1和RX2),其余时间处于深度休眠状态

RX1窗口在TX结束后1秒(±20μs)开启,使用与上行相同的数据速率和信道。窗口持续时间至少为一个前导码时长(约5-10个符号周期),以确保能检测到网关发送的下行数据。

RX2窗口在TX结束后2秒开启,使用固定的数据速率(通常为DR0,即SF12/125kHz)和固定的RX2频率(CN470频段为505.3MHz)。RX2使用低速率是为了确保即使上行使用高速率SF7,下行指令依然能够以最高灵敏度被接收。

关键实现细节

c 复制代码
/**
 * @brief Class A终端发送完成后的接收窗口处理
 * @note  必须在TX Done中断中启动定时器
 */
void OnTxDone(void)
{
    /* TX Done后立即设置RX1窗口定时器 */
    TimerSetValue(&RxWindowTimer1, RX1_DELAY_MS);  /* 1000ms */
    TimerStart(&RxWindowTimer1);

    /* 同时设置RX2窗口定时器 */
    TimerSetValue(&RxWindowTimer2, RX2_DELAY_MS);  /* 2000ms */
    TimerStart(&RxWindowTimer2);

    /* 进入低功耗等待 */
    EnterLowPowerMode();
}

/**
 * @brief RX1窗口回调
 */
void OnRxWindow1TimerEvent(void)
{
    /* 切换到上行相同信道和速率 */
    Radio.SetChannel(LastTxChannel);
    Radio.SetRxConfig(MODEM_LORA, LastTxBandwidth, LastTxDatarate,
                      LastTxCoderate, 0, 8, RX1_WINDOW_TIMEOUT, false, 0, false, 0, false, true);
    Radio.Rx(RX1_WINDOW_TIMEOUT);
}

/**
 * @brief RX2窗口回调
 */
void OnRxWindow2TimerEvent(void)
{
    /* 切换到RX2固定参数 */
    Radio.SetChannel(RX2_CHANNEL_CN470);      /* 505.3MHz */
    Radio.SetRxConfig(MODEM_LORA, BW_125KHZ, DR_0,  /* SF12 */
                      CR_4_5, 0, 8, RX2_WINDOW_TIMEOUT, false, 0, false, 0, false, true);
    Radio.Rx(RX2_WINDOW_TIMEOUT);
}

功耗优化要点

  • RX窗口结束后立即进入STOP模式(STM32L4系列约1.2μA)
  • 关闭LoRa射频模块的DC-DC稳压器
  • 使用RTC定时唤醒替代忙等循环

2.3 Class B:定时唤醒的平衡艺术

Class B在Class A的基础上增加了周期性接收窗口,通过网关广播的**信标(Beacon)**实现时间同步,使网络服务器能够在预定时间向终端发送下行数据。

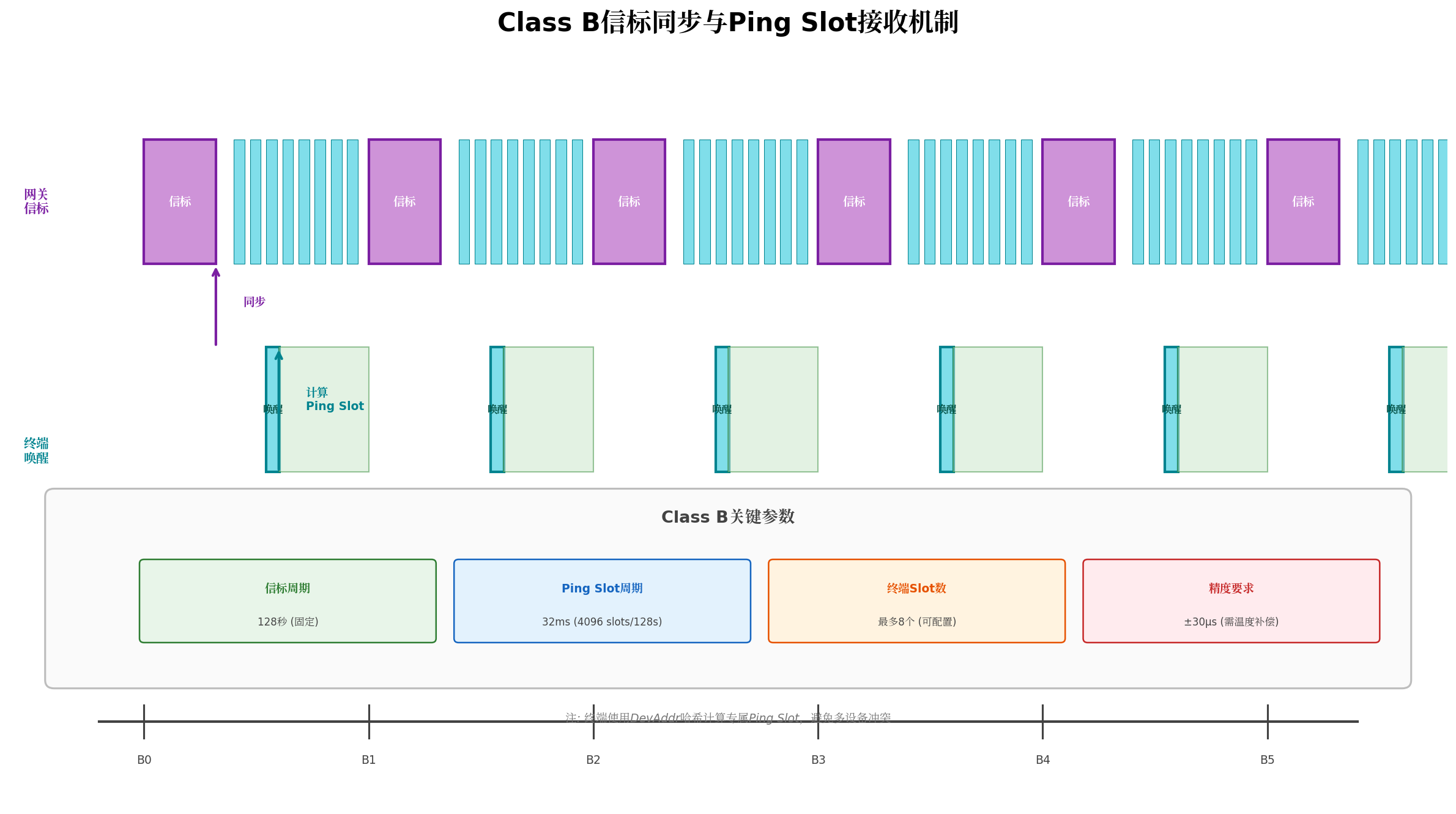

信标机制

  • 网关每128秒发送一次信标帧,包含当前GPS时间
  • 终端接收信标后校准本地RTC,确保时间同步精度在±30μs以内
  • 信标周期被划分为4096个Ping Slot,每个Slot时长约32ms

Ping Slot分配

终端使用自身的DevAddr通过哈希算法计算专属的Ping Slot编号,确保网络中不同终端的接收窗口不会重叠。终端最多可配置8个Ping Slot,在对应时间点唤醒接收下行数据。

c 复制代码
/**
 * @brief 计算终端的Ping Slot编号
 * @param devAddr 设备地址
 * @param beaconTime 当前信标周期起始时间
 * @retval Ping Slot编号 (0-4095)
 */
uint16_t ComputePingSlot(uint32_t devAddr, uint32_t beaconTime)
{
    uint32_t hash = 0;
    uint8_t *addrBytes = (uint8_t *)&devAddr;

    /* 使用FNV-1a哈希算法 */
    hash = 2166136261U;
    for (int i = 0; i < 4; i++) {
        hash ^= addrBytes[i];
        hash *= 16777619U;
    }

    /* 混合信标时间避免长期冲突 */
    hash ^= (beaconTime >> 16) & 0xFFFF;
    hash *= 16777619U;

    return hash % 4096;  /* 4096 slots per beacon period */
}

Class B的功耗挑战

  • 每128秒需要唤醒接收信标(约200ms,消耗~10mA)
  • 每个配置的Ping Slot需要提前唤醒射频预热(约5ms)
  • 温度变化会导致RTC漂移,需要定期信标校准

2.4 Class C:实时性的极致追求

Class C终端持续保持接收状态(通常在RX2信道上),仅在发送上行数据时短暂关闭接收。这使得网络服务器可以随时下发指令,下行延迟控制在1秒以内。

功耗代价

  • 接收状态电流约10mA(SX1262典型值)
  • 一颗220mAh的CR2032纽扣电池仅能维持约20小时
  • 必须外接电源或使用大容量可充电电池

适用场景

  • 智能开关/插座(已接入市电)
  • 工业实时控制(有稳定供电)
  • 紧急告警设备(可接受频繁换电)

三、扩频因子(SF):距离、速率与功耗的三角博弈

3.1 扩频因子的物理本质

LoRa调制采用**啁啾扩频(Chirp Spread Spectrum, CSS)**技术,扩频因子(Spreading Factor, SF)决定了每个符号携带的比特数。SF取值范围为7-12(部分芯片支持SF6),每增加1级,符号周期翻倍,处理增益增加约2.5dB。

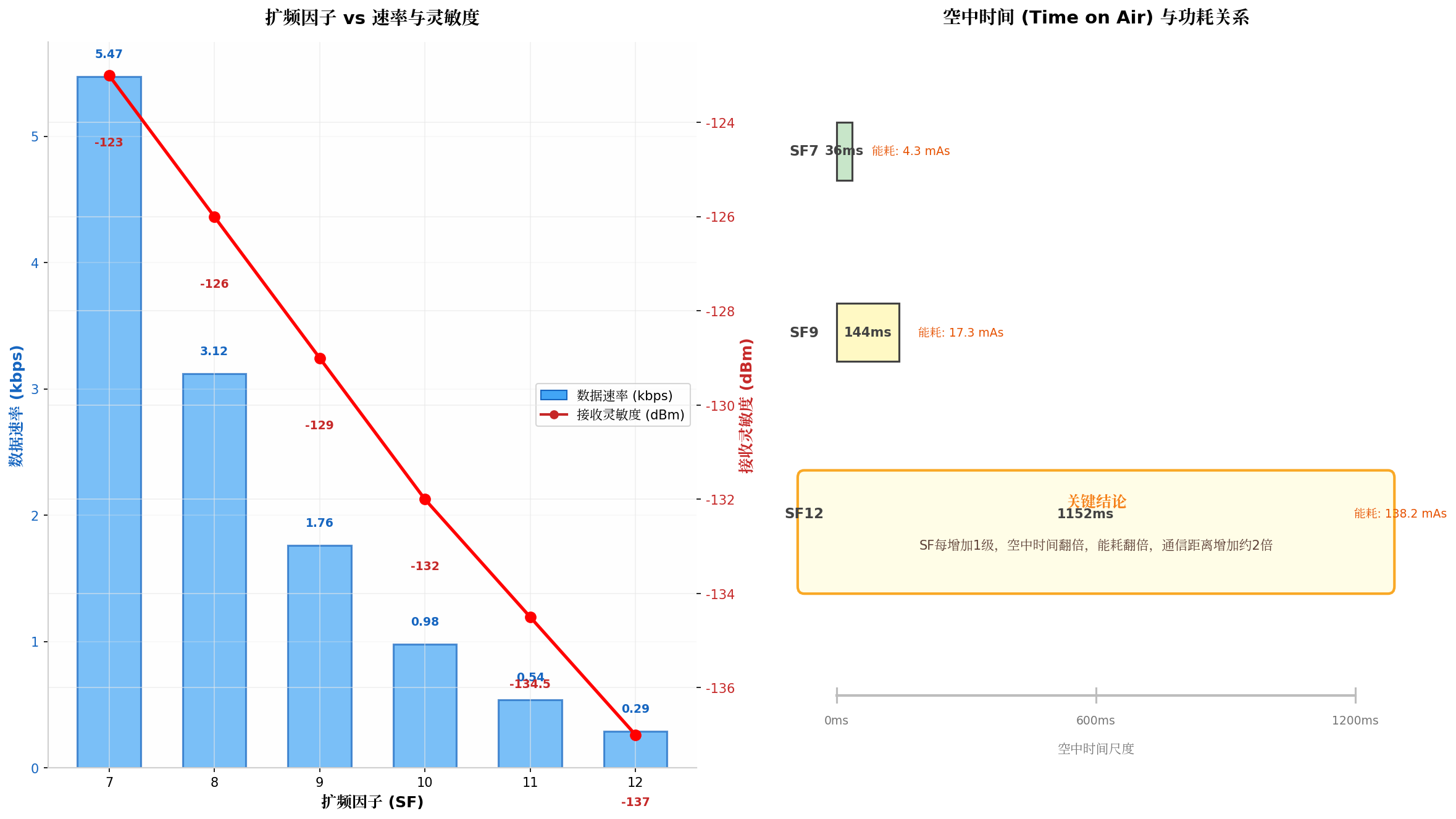

SF与关键参数的量化关系(125kHz带宽,EU868频段):

SF 数据速率 接收灵敏度 空中时间(10字节) 理论距离
SF7 5.47 kbps -123 dBm 36 ms ~2 km
SF8 3.12 kbps -126 dBm 72 ms ~3 km
SF9 1.76 kbps -129 dBm 144 ms ~5 km
SF10 0.98 kbps -132 dBm 288 ms ~8 km
SF11 0.54 kbps -134.5 dBm 576 ms ~12 km
SF12 0.29 kbps -137 dBm 1152 ms ~15 km

核心规律

  • SF每增加1级,数据速率减半,空中时间翻倍
  • SF每增加1级,接收灵敏度提升约2.5dB,通信距离增加约1.4-2倍
  • SF每增加1级,发送同等数据的能耗约翻倍

3.2 空中时间(Time on Air)计算

空中时间是衡量LoRaWAN终端能耗的核心指标,直接决定了射频模块的工作时长:

T p a c k e t = T p r e a m b l e + T p a y l o a d T_{packet} = T_{preamble} + T_{payload} Tpacket=Tpreamble+Tpayload

其中:

  • 前导码时长: T p r e a m b l e = ( N p r e a m b l e + 4.25 ) × T s y m T_{preamble} = (N_{preamble} + 4.25) \times T_{sym} Tpreamble=(Npreamble+4.25)×Tsym
  • 有效载荷时长: T p a y l o a d = N p a y l o a d × T s y m T_{payload} = N_{payload} \times T_{sym} Tpayload=Npayload×Tsym
  • 符号周期: T s y m = 2 S F B W T_{sym} = \frac{2^{SF}}{BW} Tsym=BW2SF

以SF12、125kHz带宽、10字节payload为例:

  • T s y m = 2 12 / 125000 = 32.77 T_{sym} = 2^{12} / 125000 = 32.77 Tsym=212/125000=32.77 ms
  • T p r e a m b l e = ( 8 + 4.25 ) × 32.77 = 401 T_{preamble} = (8 + 4.25) \times 32.77 = 401 Tpreamble=(8+4.25)×32.77=401 ms
  • T p a y l o a d = 23 × 32.77 = 754 T_{payload} = 23 \times 32.77 = 754 Tpayload=23×32.77=754 ms
  • 总空中时间约1155 ms(>1秒)

这意味着在SF12下发送一个10字节的数据包,射频模块需要持续工作超过1秒,消耗约120mA × 1.155s = 138.6 mAs的能量。

3.3 SF选择的工程实践

在实际部署中,SF的选择需要综合考虑以下因素:

  1. 链路预算:计算路径损耗,确保接收端SNR满足解调门限
  2. 占空比限制:EU868规定每信道占空比不超过1%,SF12的长空中时间更容易触发限制
  3. 网络容量:高SF占用信道时间更长,降低整体网络容量
  4. 电池寿命:高SF直接导致能耗翻倍,缩短电池寿命

推荐策略

  • 城区密集部署:优先使用SF7-SF9,缩短空中时间
  • 郊区远距离:使用SF10-SF11,平衡距离与能耗
  • SF12仅作为极端边缘覆盖的最后手段

四、ADR自适应速率:智能网络的自优化引擎

4.1 ADR的设计目标

自适应数据速率(Adaptive Data Rate, ADR)是LoRaWAN协议的核心创新之一,其目标是在保证通信可靠性的前提下,最大化网络容量并延长终端电池寿命

ADR的核心思想是:"离网关近就讲快话,离得远就说慢话"------网络服务器根据终端上报的链路质量指标,动态调整每个终端的扩频因子和发射功率。

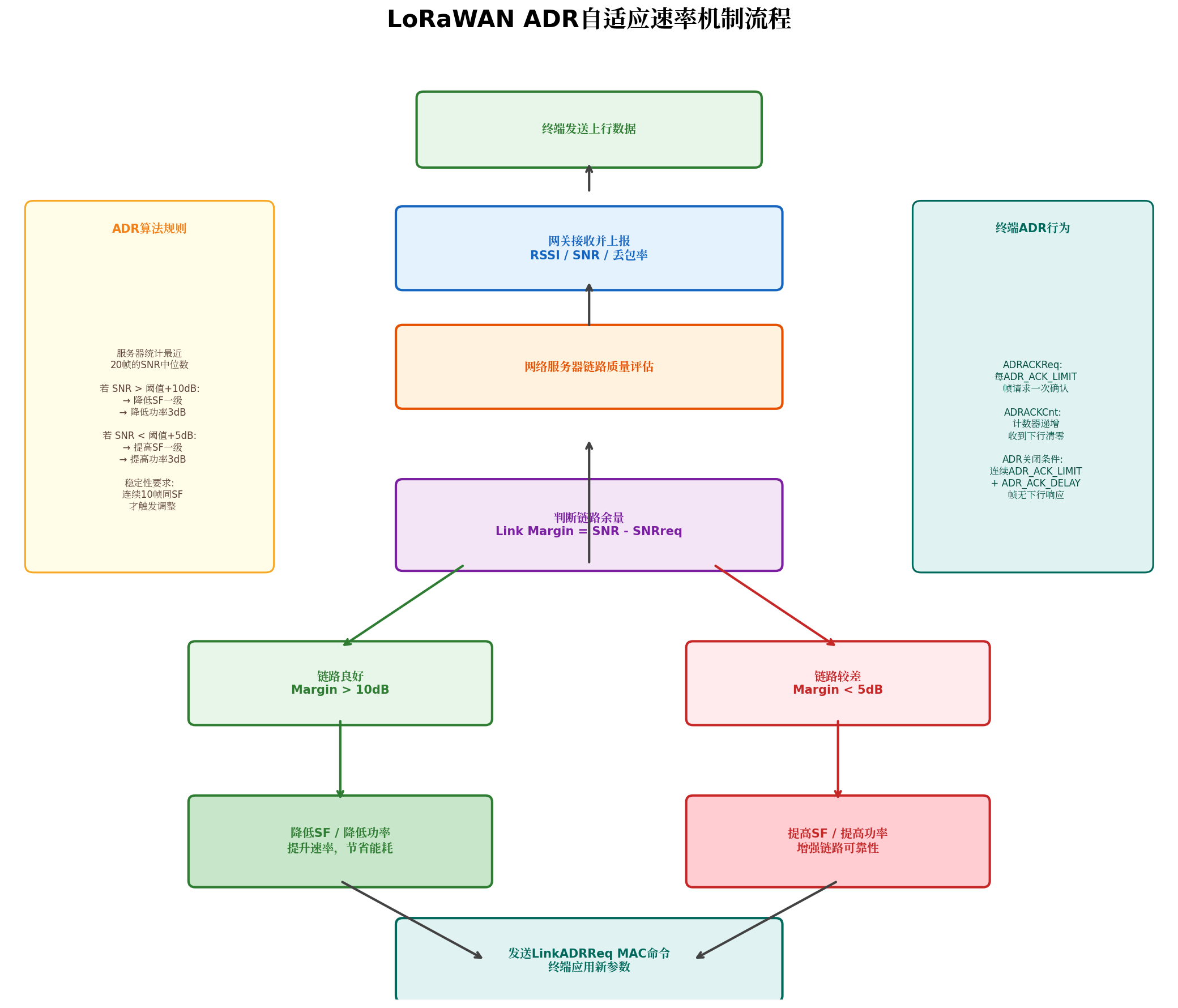

4.2 ADR算法详解

ADR算法由网络服务器主导,基于以下链路质量指标进行决策:

1. 链路余量(Link Margin)计算

L i n k M a r g i n = S N R m e a s u r e d − S N R r e q u i r e d ( S F ) LinkMargin = SNR_{measured} - SNR_{required}(SF) LinkMargin=SNRmeasured−SNRrequired(SF)

其中 S N R r e q u i r e d ( S F ) SNR_{required}(SF) SNRrequired(SF)是各SF的解调门限:

  • SF7: -7.5 dB
  • SF8: -10 dB
  • SF9: -12.5 dB
  • SF10: -15 dB
  • SF11: -17.5 dB
  • SF12: -20 dB

2. ADR决策逻辑

c 复制代码
/**
 * @brief ADR算法核心逻辑(网络服务器端)
 * @param snrHistory 最近20帧的SNR中位数
 * @param currentSF  当前扩频因子
 * @param currentTxPower 当前发射功率
 */
void ADR_Algorithm(int16_t snrHistory[20], uint8_t *currentSF, int8_t *currentTxPower)
{
    /* 计算SNR中位数 */
    int16_t snrMedian = CalculateMedian(snrHistory, 20);

    /* 计算当前SF所需的SNR门限 */
    int16_t snrRequired = GetSNRThreshold(*currentSF);

    /* 计算链路余量 */
    int16_t linkMargin = snrMedian - snrRequired;

    /* 决策逻辑 */
    if (linkMargin > 10) {
        /* 链路余量充足,可降低SF或功率 */
        if (*currentSF > SF7) {
            *currentSF -= 1;           /* 降低SF一级 */
            *currentTxPower = MIN(*currentTxPower + 3, MAX_TX_POWER);
        } else if (*currentTxPower > MIN_TX_POWER) {
            *currentTxPower -= 3;     /* 降低功率3dB */
        }
    } else if (linkMargin < 5) {
        /* 链路余量不足,需提高SF或功率 */
        if (*currentSF < SF12) {
            *currentSF += 1;           /* 提高SF一级 */
            *currentTxPower = MAX(*currentTxPower - 3, MIN_TX_POWER);
        } else if (*currentTxPower < MAX_TX_POWER) {
            *currentTxPower += 3;     /* 提高功率3dB */
        }
    }
    /* 5dB <= linkMargin <= 10dB: 维持当前参数 */
}

3. 稳定性约束

  • 服务器需观察连续10帧稳定的链路质量才触发ADR调整
  • 避免频繁切换导致网络不稳定
  • 终端通过ADRACKReq位请求网络确认链路状态

4.3 终端端ADR实现

终端通过MAC命令LinkADRReq接收服务器的参数调整指令,并回复LinkADRAns确认:

c 复制代码
/**
 * @brief 处理LinkADRReq MAC命令
 * @param payload MAC命令载荷
 * @retval 处理结果
 */
int8_t ProcessLinkADRReq(uint8_t *payload)
{
    uint8_t datarate = (payload[0] >> 4) & 0x0F;   /* 数据速率 */
    uint8_t txPower = payload[0] & 0x0F;              /* 发射功率 */
    uint16_t chMask = (payload[2] << 8) | payload[1]; /* 信道掩码 */
    uint8_t redundancy = payload[3];
    uint8_t chMaskCntl = (redundancy >> 4) & 0x07;
    uint8_t nbTrans = redundancy & 0x0F;              /* 重传次数 */

    uint8_t status = 0x07;  /* 默认全部接受 */

    /* 验证数据速率 */
    if (datarate > GetMaxDatarate(Region)) {
        status &= ~0x04;  /* DataRate ACK = 0 */
    }

    /* 验证发射功率 */
    if (txPower > GetMaxTxPower(Region)) {
        status &= ~0x02;  /* Power ACK = 0 */
    }

    /* 验证信道掩码 */
    if (!ValidateChannelMask(chMask, chMaskCntl)) {
        status &= ~0x01;  /* ChannelMask ACK = 0 */
    }

    /* 如果全部验证通过,应用新参数 */
    if (status == 0x07) {
        ApplyDataRate(datarate);
        ApplyTxPower(txPower);
        ApplyChannelMask(chMask, chMaskCntl);
        ApplyNbTrans(nbTrans);
    }

    return status;
}

4.4 ADR的边界条件

ADR并非万能,以下场景需要特别注意:

  1. 移动设备:车辆、人员携带的设备信号变化快,ADR可能频繁调整甚至失效,建议关闭ADR
  2. 多径环境:城市峡谷、室内环境信号波动大,需增加ADR观察窗口
  3. 法规限制:某些地区对发射功率有严格限制,ADR的功率调整可能触发合规问题

五、功耗建模与电池寿命估算

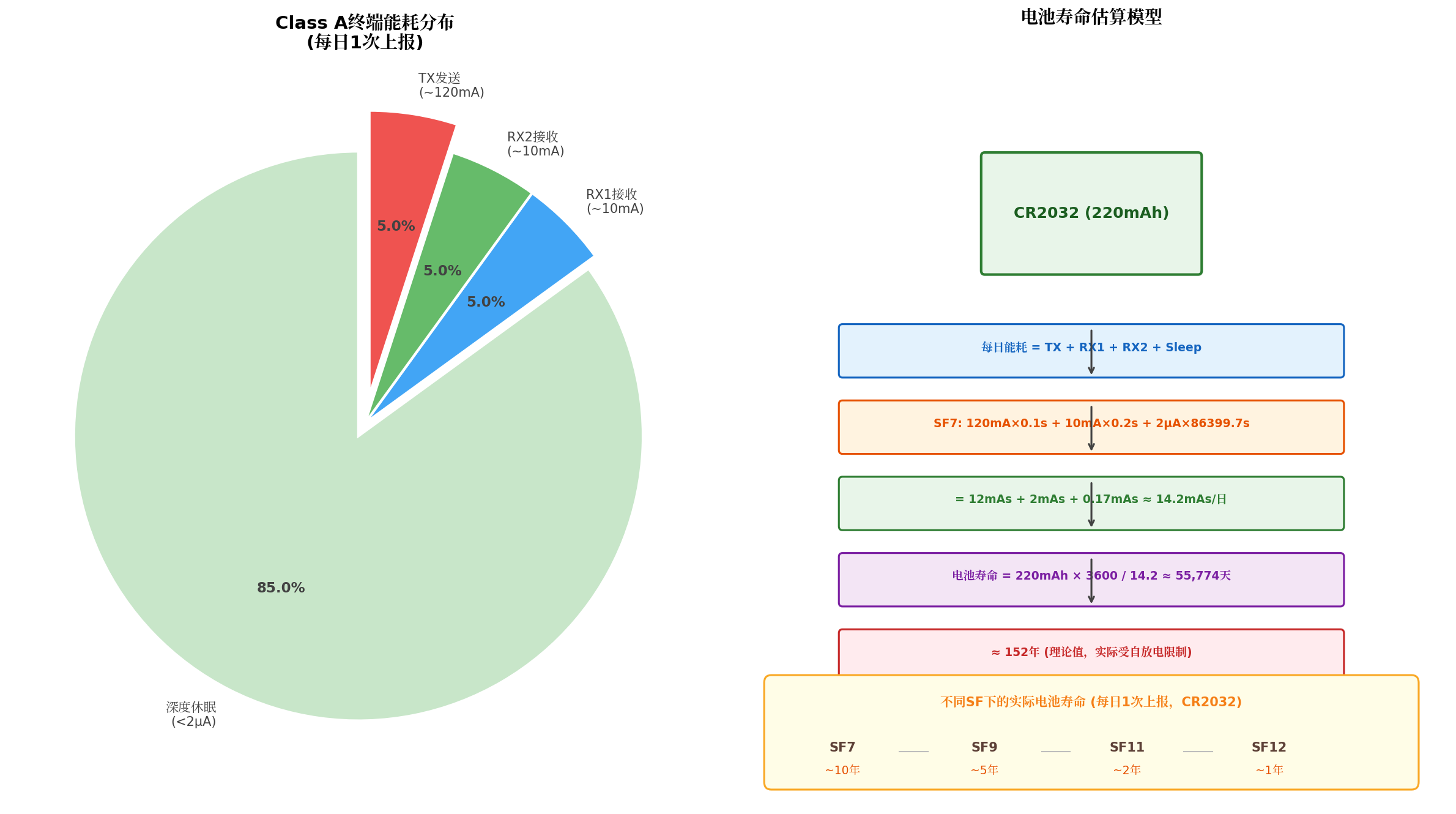

5.1 Class A终端能耗模型

Class A终端的典型工作周期包含四个阶段:

阶段 电流 时长 单次能耗
TX发送 ~120 mA 100 ms (SF7) 12 mAs
RX1接收 ~10 mA 200 ms 2 mAs
RX2接收 ~10 mA 200 ms 2 mAs
深度休眠 ~2 μA 其余时间 0.17 mAs/日

每日总能耗 (SF7,每日上报1次):

E d a i l y = 12 + 2 + 2 + 0.17 ≈ 16.2 mAs E_{daily} = 12 + 2 + 2 + 0.17 \approx 16.2 \text{ mAs} Edaily=12+2+2+0.17≈16.2 mAs

CR2032电池(220mAh)理论寿命

T l i f e = 220 × 3600 16.2 ≈ 48 , 888 天 ≈ 134 年 T_{life} = \frac{220 \times 3600}{16.2} \approx 48,888 \text{ 天} \approx 134 \text{ 年} Tlife=16.2220×3600≈48,888 天≈134 年

实际寿命受电池自放电(约1%/年)、温度、脉冲电流限制等因素影响,实际可达5-10年

SF对电池寿命的影响

SF 空中时间 单次TX能耗 实际电池寿命
SF7 36 ms 4.3 mAs ~10年
SF9 144 ms 17.3 mAs ~5年
SF11 576 ms 69.1 mAs ~2年
SF12 1152 ms 138.2 mAs ~1年

5.2 功耗优化策略

1. 数据聚合

将多次采样数据打包在一次传输中,减少TX次数:

c 复制代码
/**
 * @brief 数据聚合发送
 * @note  每10次采样打包发送一次,降低90%的TX开销
 */
void AggregatedSend(void)
{
    static SensorData_t buffer[10];
    static uint8_t idx = 0;

    buffer[idx++] = ReadSensor();

    if (idx >= 10) {
        /* 压缩打包 */
        uint8_t compressed[32];
        uint8_t len = CompressData(buffer, 10, compressed);
        LoRaWAN_Send(compressed, len, UNCONFIRMED);
        idx = 0;
    }
}

2. 确认机制权衡

  • 非确认上行(UNCONFIRMED):无RX窗口等待,最低功耗
  • 确认上行(CONFIRMED):需要等待ACK,增加RX窗口开销
  • 建议:数据上报使用UNCONFIRMED,关键指令使用CONFIRMED

3. 温度补偿

RTC晶振频率随温度漂移,影响RX窗口定时精度。在Class B中,温度补偿是确保信标同步的关键:

c 复制代码
/**
 * @brief RTC温度补偿
 * @param tempC 当前温度(摄氏度)
 */
void RTC_TemperatureCompensation(int16_t tempC)
{
    /* 32.768kHz晶振典型温度系数: -0.04 ppm/°C² */
    int32_t drift_ppm = ((tempC - 25) * (tempC - 25)) * (-4) / 100;
    int32_t compensation = (drift_ppm * RX_WINDOW_MARGIN_US) / 1000000;

    TimerSetRxWindowMargin(RX_WINDOW_MARGIN_US + compensation);
}

六、LoRaWAN终端软件架构实现

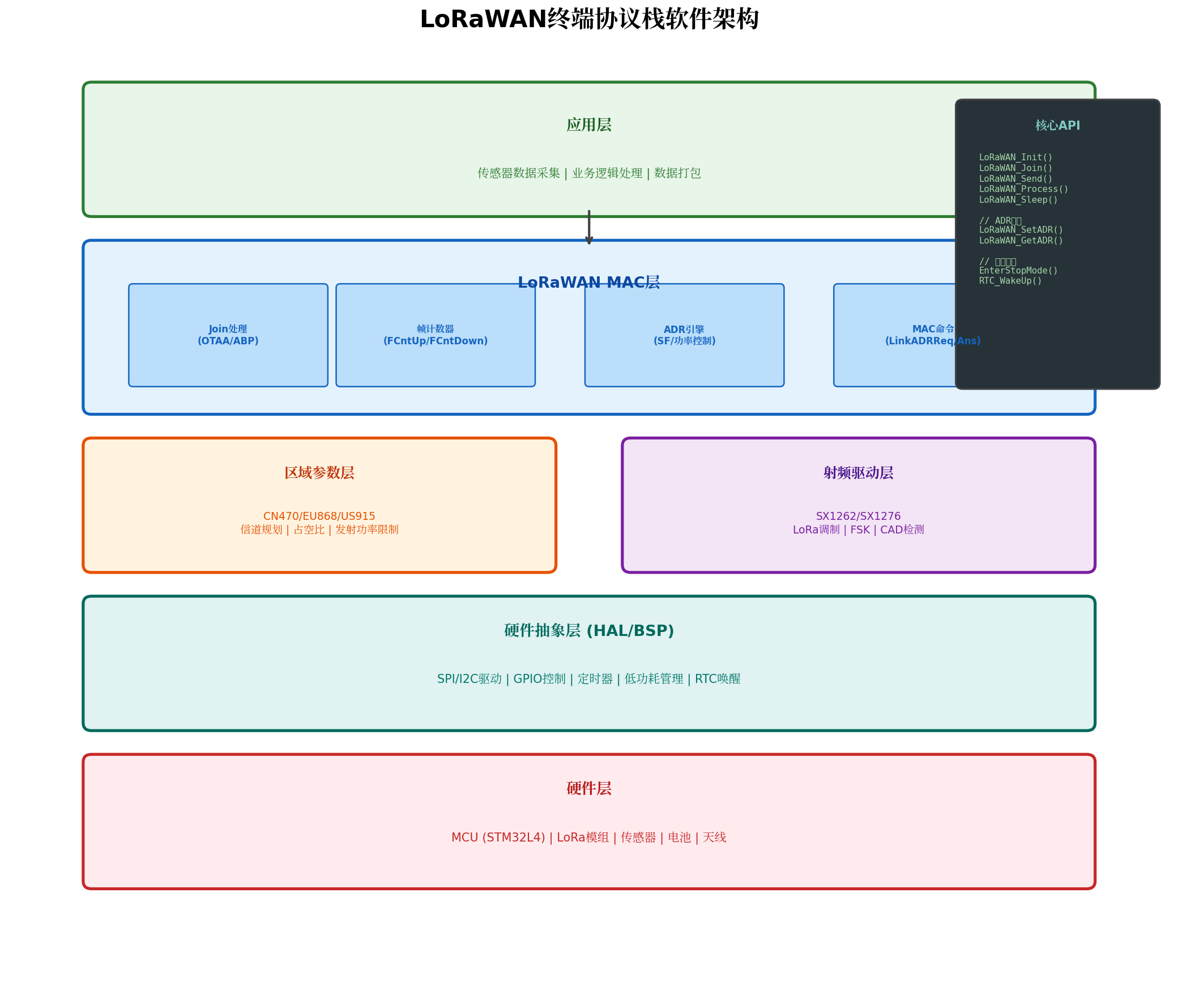

6.1 协议栈分层架构

基于开源协议栈(如LoRaMAC-node)的实现通常采用以下分层:

应用层:负责传感器数据采集、业务逻辑处理和LoRaWAN帧的封装/解析。

MAC层:实现LoRaWAN协议的核心功能:

  • Join处理:OTAA入网流程(Join Request/Accept)和ABP预配置
  • 帧计数器:FCntUp和FCntDown的递增与验证(防重放攻击)
  • ADR引擎:根据网络服务器指令调整SF和功率
  • MAC命令:处理LinkADRReq、DevStatusReq等控制命令

区域参数层:封装不同地区的法规要求:

  • CN470:470-510MHz,96个上行信道,最大发射功率17dBm
  • EU868:868MHz,3个默认信道,占空比限制1%
  • US915:915MHz,64个125kHz上行信道+8个500kHz信道

射频驱动层:通过SPI接口控制SX1262/SX1276等LoRa模组:

  • 配置调制参数(SF/BW/CR)
  • 发送/接收状态机管理
  • CAD(Channel Activity Detection)检测

6.2 状态机设计

c 复制代码
typedef enum {
    DEVICE_STATE_INIT = 0,
    DEVICE_STATE_JOIN,
    DEVICE_STATE_SEND,
    DEVICE_STATE_CYCLE,
    DEVICE_STATE_SLEEP
} DeviceState_t;

DeviceState_t deviceState = DEVICE_STATE_INIT;

void LoRaWAN_Process(void)
{
    switch (deviceState) {
        case DEVICE_STATE_INIT:
            LoRaWAN_Init();
            deviceState = DEVICE_STATE_JOIN;
            break;

        case DEVICE_STATE_JOIN:
            if (LoRaWAN_Join(OTAA) == LORAMAC_STATUS_OK) {
                deviceState = DEVICE_STATE_CYCLE;
            }
            break;

        case DEVICE_STATE_SEND:
            PrepareTxFrame();
            LoRaWAN_Send(txBuffer, txBufferSize, UNCONFIRMED);
            deviceState = DEVICE_STATE_CYCLE;
            break;

        case DEVICE_STATE_CYCLE:
            /* 计算下一次发送时间 */
            TxDutyCycleTime = APP_TX_DUTYCYCLE + randr(-APP_TX_DUTYCYCLE_RND, APP_TX_DUTYCYCLE_RND);
            TimerSetValue(&TxNextPacketTimer, TxDutyCycleTime);
            TimerStart(&TxNextPacketTimer);
            deviceState = DEVICE_STATE_SLEEP;
            break;

        case DEVICE_STATE_SLEEP:
            /* 进入低功耗,等待RTC唤醒或射频中断 */
            EnterStopMode();
            break;
    }
}

七、终端选型决策矩阵

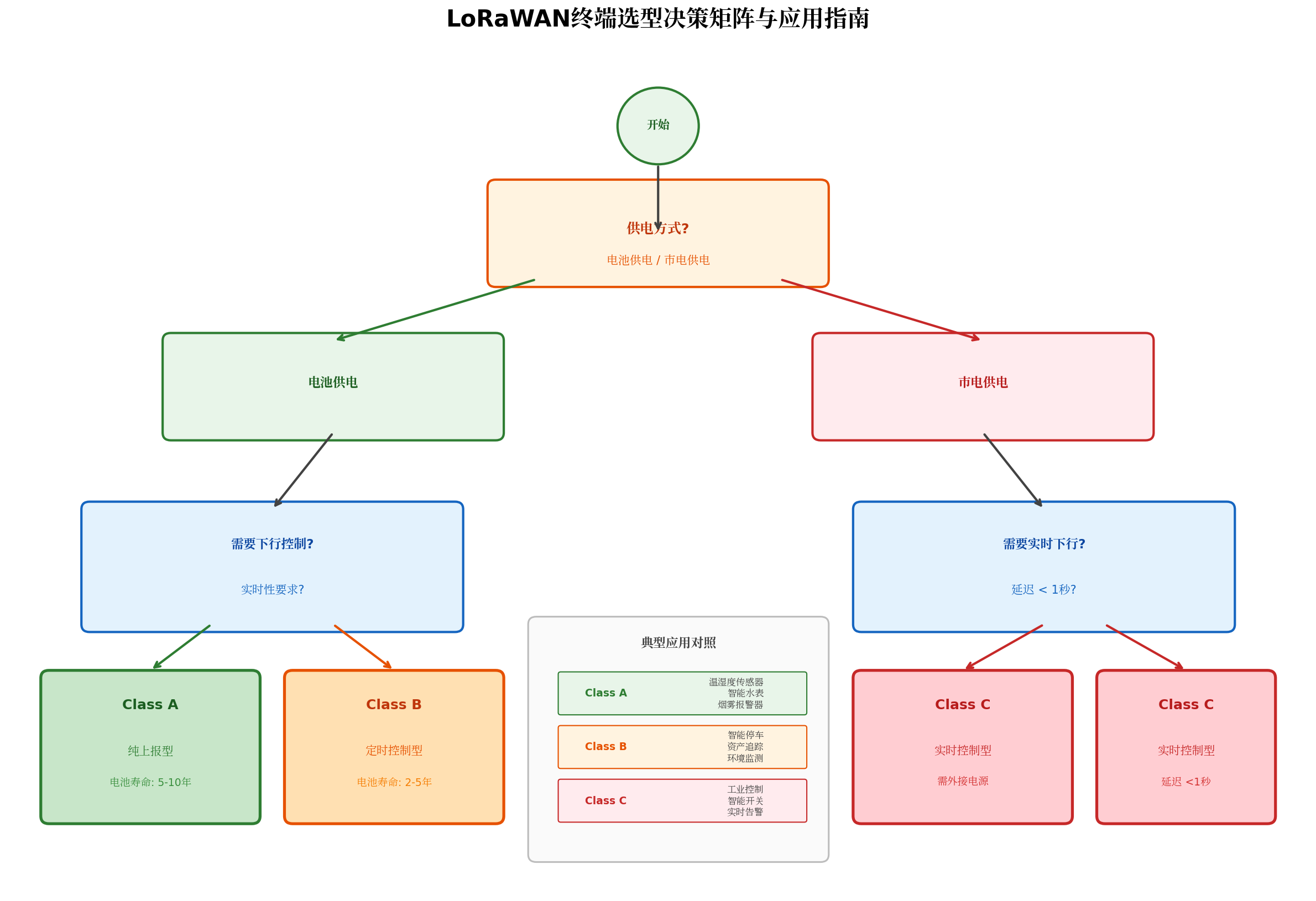

7.1 决策流程

选择终端类别的决策流程:

第一步:供电方式

  • 电池供电 → 优先考虑Class A或Class B
  • 市电供电 → 可选择Class C

第二步:下行实时性需求

  • 无需下行或延迟可接受(分钟级)→ Class A
  • 需要定时下行控制(秒级)→ Class B
  • 需要实时下行控制(<1秒)→ Class C

第三步:功耗预算验证

  • 计算预期电池寿命是否满足产品要求
  • 必要时通过ADR优化降低SF

7.2 典型应用场景对照

应用场景 推荐类别 推荐SF ADR策略 电池寿命
温湿度传感器 Class A SF7-SF9 开启 5-10年
智能水表/气表 Class A SF8-SF10 开启 5-8年
智能停车地磁 Class B SF7-SF9 开启 3-5年
资产追踪器 Class B SF9-SF11 移动时关闭 2-3年
工业阀门控制 Class C SF7-SF9 开启 市电供电
智能路灯控制 Class C SF7-SF8 开启 市电供电

八、总结与展望

LoRaWAN协议通过Class A/B/C三类终端的差异化设计,在功耗与实时性之间提供了灵活的权衡方案。扩频因子作为物理层的核心调节旋钮,直接影响通信距离、数据速率和能耗三者的平衡。ADR自适应速率机制则为大规模部署提供了网络自优化的能力。

关键结论

  1. Class A是电池供电场景的首选,通过RX1/RX2窗口机制实现最低功耗,适合绝大多数传感器应用
  2. Class B适用于需要定时下行控制的场景,信标同步机制在功耗和实时性之间取得平衡
  3. Class C仅适用于市电供电的实时控制场景,持续接收的功耗代价不可忽视
  4. SF选择遵循"够用即可"原则,过高的SF不仅降低速率,更直接翻倍能耗
  5. ADR应作为默认配置开启,但移动设备需要特殊处理

随着LoRaWAN 1.1和Regional Parameters 1.0.3的演进,协议在安全性(引入JS、AS分离)、漫游支持和多播能力方面持续增强。在HarmonyOS等分布式操作系统的生态中,LoRaWAN终端可以作为"远场感知节点",通过网关接入分布式软总线,实现与近场设备的协同感知与智能决策,为万物互联提供更广阔的可能性。


转载自:https://blog.csdn.net/u014727709/article/details/162542020

欢迎 👍点赞✍评论⭐收藏,欢迎指正
