搞船控的痛，大家都懂
最近在做一个船舶机舱监测的项目，又被协议转换摆了一道。
机舱里的发动机、齿轮箱、泵组都走NMEA 2000 ，数据挺全的------转速、油温、燃油消耗、电池电压，应有尽有。但集控室上位机是西门子S7-1500 PLC ，只认PROFINET。
这就尴尬了。数据就在总线上跑着，但PLC"听不懂"，HMI上只能干瞪眼。
这应该是船舶电气工程师的日常了。NMEA 2000在船上根深蒂固，PROFINET在工业控制领域独霸一方，两者怎么互通，是个绕不开的坎。
两种协议，什么仇什么怨？
先搞清楚这俩协议在物理层和协议栈上到底差在哪。
NMEA 2000：船用传感器的"母语"
-
物理层：基于CAN总线（ISO 11898），双绞线，屏蔽层有严格要求。Baud率常见250kbps（高速）和125kbps（低速），最长线缆250米（250kbps时）。
-
协议层：用29位CAN-ID，里面封装了PGN（Parameter Group Number）、源地址（Source Address）和优先级。数据按小端（Little-Endian）存储，这是个常见的坑。
-
特点：多主竞争式通信，节点即插即用，不需要主站轮询。
PROFINET：工业PLC的"官话"
-
物理层：基于标准以太网（IEEE 802.3），RJ45接口，100BASE-TX，100米线长限制。
-
协议层：基于TCP/IP和UDP/IP的工业以太网，使用DCP协议发现设备，用GSDML文件描述设备能力。数据按大端（Big-Endian）存储。
-
特点：主从式（RT/IRT实时通道），主站控制器统一调度。
看到差距了------物理层一个CAN一个以太网，数据字节序一个小端一个大端，通信模型一个多主竞争一个主从轮询。直接拿线怼上，不可能通。
硬桥硬马：这就是协议转换网关要做的事
既然物理层和协议栈全都不一样，中间就必须得加个硬件做翻译。

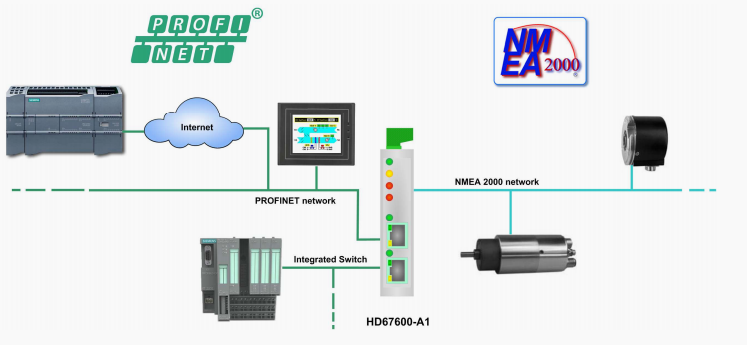

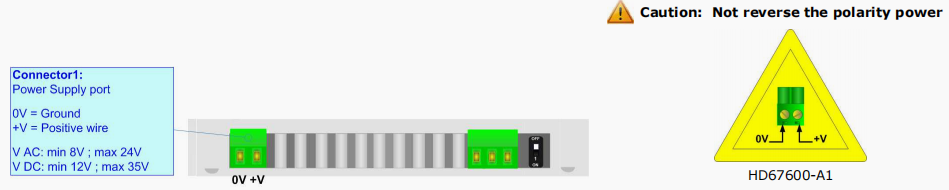

市面上的这类网关（比如ADFweb的HD67600系列、Anybus的X-gateway等），内部架构基本一致：
-
物理层隔离：NMEA 2000侧集成CAN收发器（带隔离），PROFINET侧集成标准以太网PHY。三重隔离是标配，船上的浪涌、地电位差太狠，没隔离就是送人头。
-
协议栈解析：网关内部跑两套协议栈------一边解析NMEA 2000的PGN，一边跑PROFINET的DCP和IO数据交换。
-
数据映射区 ：这是核心。网关内部开辟一块共享内存，作为数据的"中转仓库"。NMEA侧收到的数据按配置存入特定地址，PROFINET侧直接从对应地址取数。反过来也一样。
具体来说，数据流转过程是这样的：
方向一：NMEA 2000 → PROFINET（PLC读取船用传感器数据）
NMEA 2000总线上，某个发动机ECU发出了一个包含转速的数据帧（假设PGN=0xFEF1）。网关收到后，根据内部配置表（提前定义好的"读取规则"），从CAN帧的Data字段特定字节位提取数值，按小端转大端，写入内存映射区的Output区。PROFINET主站（PLC）周期性调用GSDML里定义的输入模块，将这块内存数据读走。
方向二：PROFINET → NMEA 2000（PLC向船用设备发送指令）
PLC把控制值写入PROFINET Output数据区。网关收到后，将大端数据转小端，打包成对应PGN的NMEA 2000 CAN帧，通过CAN控制器发到总线上。目标设备（比如压载水阀）收到指令执行动作。
配置实战：从零搭建数据通道

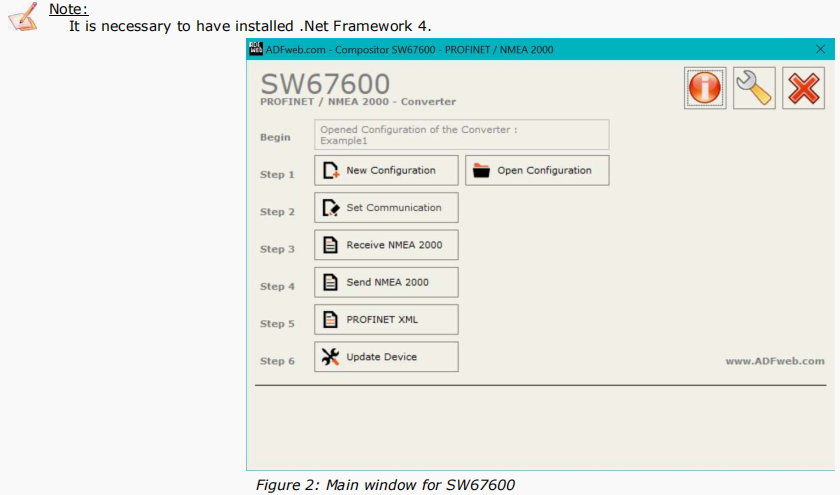

下面以典型网关为例（不特指某型号，各家大同小异），说说配置流程和容易踩的坑。
Step 1：规划PGN清单
拿到NMEA 2000设备数据库（.eds文件或设备手册），先确定要交换哪些数据。不是所有PGN都往PROFINET扔------带宽有限，挑关键的。
典型清单：
-
发动机参数：PGN 127488 (Engine Parameters Rapid Update)
-
船舶动态：PGN 129025 (Position Rapid Update)、PGN 129026 (COG & SOG)
-
环境参数：PGN 130311 (Environmental Parameters)
-
电池状态：PGN 127506 (DC Detailed Status)
Step 2：定义接收/发送规则（避坑重点）
在网关配置工具里做两件事：
-

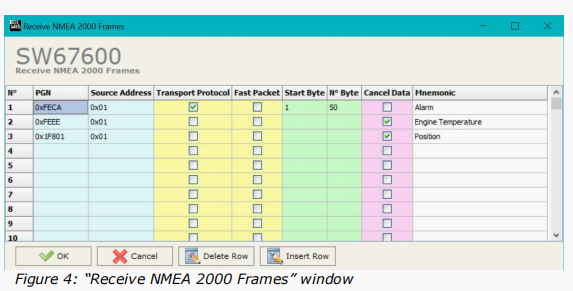

接收帧配置（NMEA → PLC）：指定PGN、源地址（单个设备还是全广播？）、起始字节位置、长度、缩放系数。源地址别搞错，发错数据会误导控制逻辑。
-

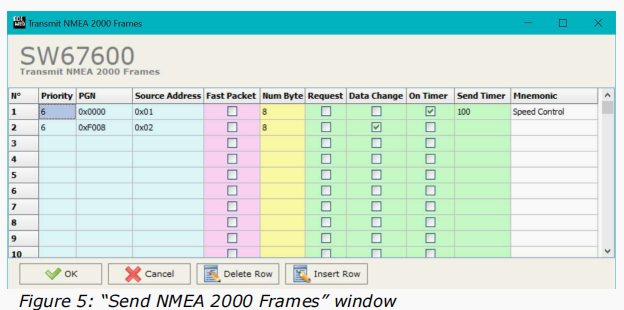

发送帧配置（PLC → NMEA）：指定PGN、优先级、触发方式------定时发送（On Timer）、数据变化发送（Data Change）还是请求应答（Request）。
特别注意两个坑：
字节序坑：NMEA 2000是小端（低字节在前），PROFINET是大端（高字节在前）。配置工具一般会自动处理，但手动映射时要小心，尤其16位/32位数值，反转反了就是几万转的误差。
超时处理坑 ：网关里有个"Timeout"参数（比如设成2秒）。NMEA总线上某设备掉线，超时后网关给PLC对应地址写0。这块必须和PLC程序配合好，不然设备掉电了但显示"0"可能误判为正常值。建议在PLC里做状态字校验。
Step 3：生成GSDML并导入TIA Portal
配置完数据映射，点击导出GSDML文件。在TIA Portal里安装，从硬件目录拖入PROFINET IO系统。槽位顺序要和配置软件里定义的一致，不然数据会串位。
Step 4：PLC代码注意点
PLC侧不需要做协议解析，直接用Move指令从IO地址读数据就行。但注意以下两点：
-
批量读写：用PEEK/POKE或数据块一致性读，避免中途数据错位。
-
诊断机制：通过读取网关的诊断模块（如果有的话）监控NMEA 2000总线状态，及时判定总线掉线。
实用经验：调试中的几个真实教训
经验1：终端电阻比什么都重要

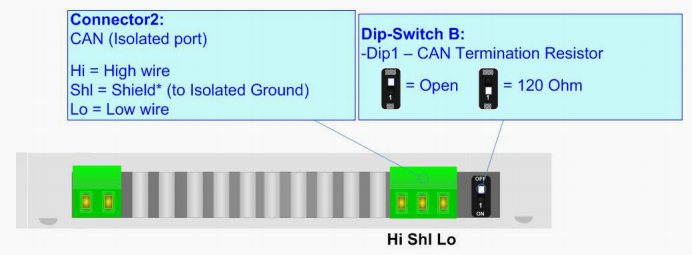

NMEA 2000总线两端必须有120Ω终端电阻。没装电阻或只有一个，总线会反射波形，轻则丢包，重则整条总线挂死，所有设备离线。有些网关带内置电阻（通过DIP开关启用），检查确认一下，省去外接电阻的麻烦。
经验2：出厂默认IP一定要改

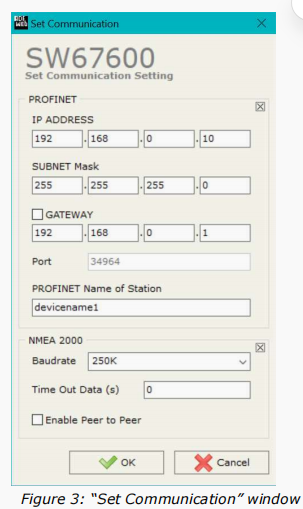

PROFINET设备出厂默认IP一般是192.168.2.XXX，现场工控网段可能不同。不改IP直接接上，DCP发现不了设备。先用网线直连PC，用配置工具改好IP和站名，再接交换机。
经验3：字节偏移别想当然
NMEA 2000的PGN数据字段定义很细，前几个字节可能有保留位或状态位。不要凭感觉设"Start Byte=0"，一定要打开对应设备的EDS文件或NMEA官方定义，算清楚后再填。
经验4：固件先升级再配置
新出厂的网关固件版本可能不是最新的。若你手头的配置软件版本较新，而设备固件太旧，可能会遇到兼容性问题，表现为无法"Ping"通或固件烧录失败。建议上电后先进入Boot模式（通常是一个特定的DIP开关组合）升级固件，再开始配置数据映射，避免反复拆装。
这么一通操作下来
原先在机舱闷头转的发动机转速，现在跑到集控室触摸屏上了；GPS的位置数据也进了航行记录仪。ROV（水下机器人）返回的深度和姿态数据，也通过同样的路径进了上位机数据库。
本质上，协议转换网关干的就是"翻译+搬运"的活------把CAN总线上的NMEA 2000数据搬到以太网上的PROFINET数据区。把物理层、字节序、协议栈的差异在网关内部消化掉，用户侧就透明了。
当然，设备选型时还得看具体项目要求：宽温、隔离等级、支持的PGN数量、GSDML版本兼容性......这些是另一个话题了。
总之，船用传感器数据进工业PLC这事儿，路是通的。只要把原理搞明白，配置逻辑理清楚，调试时避开那几个常见的坑，一次打通并非难事。
