在混合信号 PCB 开发过程中，ADC 采样漂移、运放零点偏移、音频工频噪声、EMC 辐射超标等问题反复整改难以根除，多数调试人员仅依靠后端增加滤波电容、更换低噪声器件治标，忽略地平面不合理布局带来的公共阻抗耦合干扰，而专业地层分割方案设计服务，正是通过对地平面、电源平面做分区规划、搭接管控、回流路径约束，从电磁根源隔离模拟、数字、功率三类噪声，是混合电路板电磁兼容落地最核心的设计手段。很多硬件工程师自行随意开槽分割，反而形成地环路、回流跨分割畸变噪声，导致信噪比进一步恶化，凸显地层分割专业化设计的必要性。
地层分割本质是利用开槽隔离方式，将整块连续参考平面划分为独立电位区域，阻断不同回路电流共用同一段铜箔产生公共阻抗耦合。数字电路 MOS 管高速通断会产生瞬时脉冲电流，在地线寄生电感与电阻上形成地弹电压，若模拟小信号回流与数字回流共用同一地铜，地弹噪声会直接串联叠加至微弱采集信号，造成测量精度劣化。地层分割通过物理开槽隔离 AGND 模拟地、DGND 数字地、PGND 功率地，限制各类回流电流活动范围，避免不同属性噪声相互串扰。但分割并非万能方案，其存在明确适用频段边界：1MHz 以下低频微弱模拟采集电路，分割降噪收益显著；10MHz 以上高频电路，分割造成回流绕行、环路面积激增，辐射噪声反而抬升，更适合完整地平面分区布局，这也是专业地层分割设计需要先做频谱评估、再定方案的关键原因。
一套标准化地层分割设计服务包含完整前置评估、方案输出、仿真校核、落地评审全流程。前期需求梳理阶段，设计工程师统计板内信号类型、最大工作电流、敏感器件位置、EMC 认证指标、板层层叠结构，区分单面板、四层板、六层板、八层板不同架构约束；第二步开展噪声路径预判，定位高频开关节点、大电流功率回路、高精度模拟前端、高速差分总线分布，初步判定是否需要分割、分割边界走线避让规则；第三步输出分割草图，划定开槽走向、槽宽尺寸、单点汇接位置、搭接元件选型；第四步借助阻抗仿真、回流仿真验证环路面积、地电位差是否超标，预判地环路、跨分割隐患；最后输出可直接用于制版的分层铺铜规范、布局布线约束文档，同步开展 DFM 可制造性检查，规避开槽过细、孤立铜皮、压合分层等工艺问题。
自行分割最常见三类致命缺陷，也是专业设计重点规避内容。其一，模数地多处搭接形成闭合地环路，工频磁场在环路感应交变电压，引入 50Hz 周期性干扰；其二，敏感模拟走线跨越分割缝隙，回流被迫大范围绕行，环路成倍增大，耦合干扰大幅上升；其三，分割槽边缘零散碎铜过多，蚀刻残留铜屑引发漏电、耐压不良。专业设计会统一规定开槽宽度常规不小于 0.5mm，分割边界避开高速信号线正下方，狭长隔离区域增加回流补偿电容，杜绝隐性噪声通道。

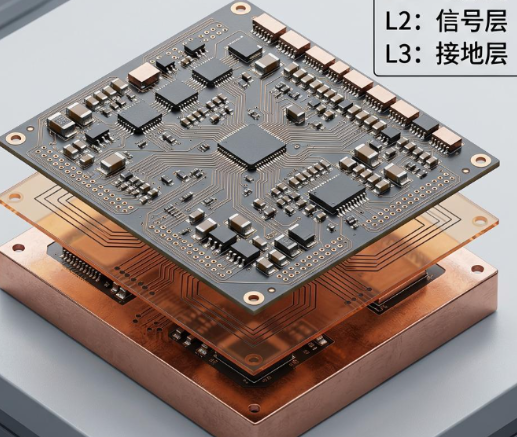

不同层数板分割策略存在明显差异，四层板常用内层单一地层分割方案，六层板可实现模拟地、数字地独立地层完全隔离，降噪能力更强。地层分割设计服务并非一味开槽隔离，而是按需取舍：小噪声系统推荐不分地、布局物理分区；模数干扰严重系统采用分割单点接地；大功率变频产品增设功率地独立分区。合理的地层分割方案既能快速提升信噪比、一次性通过 EMC 摸底测试，也能减少后期反复改板调试成本，缩短产品研发周期，是混合信号硬件项目研发阶段不可或缺的专业化配套设计环节。
