在 45nm 及以下先进 CMOS 工艺中，接触刻蚀停止层（CESL）从单层氮化硅（SiNx）演进到四层氮化硅堆叠结构 ，核心是为了在应力精准调控、刻蚀工艺适配、器件可靠性提升、寄生电容抑制四大维度实现平衡，解决纳米尺度下器件性能与良率的核心矛盾。四层结构绝非简单的厚度叠加，而是通过 "应力梯度 + 功能分层" 的设计，让每一层都承担不可替代的作用，成为先进制程 MOSFET 的 "性能与良率基石"。
一、CESL 的核心使命：应力工程决定器件性能

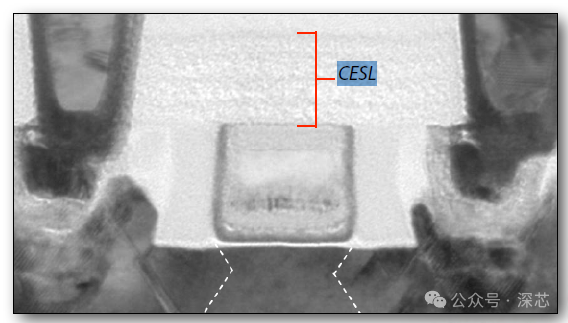

CESL（Contact Etch Stop Layer，接触刻蚀停止层）是覆盖在 MOSFET 栅极、源漏区上方的氮化硅薄膜，早期仅作为接触孔刻蚀的停止层 ，防止刻蚀过度损伤底层硅；进入 90nm 节点后，其核心价值转向应力工程------ 通过氮化硅的内应力调控沟道应力，直接提升载流子迁移率，这是纳米尺度下提升器件速度的关键手段。
-
NMOS 需要拉应力（Tensile Stress）
：沟道拉应力可降低电子有效质量、减少导带谷间散射，电子迁移率提升 20%-30%，驱动电流显著增加。
-
PMOS 需要压应力（Compressive Stress）
：沟道压应力使价带劈裂，轻空穴带占据价带顶，空穴有效质量降低，迁移率提升 15%-25%。
单层氮化硅的应力调控存在天然瓶颈：高应力与薄膜稳定性、刻蚀选择比、寄生电容无法兼顾------ 高拉 / 压应力的单层 SiNx 易开裂、应力分布不均，且无法同时适配 NMOS/PMOS 的差异化应力需求，四层堆叠结构正是为破解这一难题而生。
二、四层氮化硅的分层设计：每一层都是 "精准功能模块"

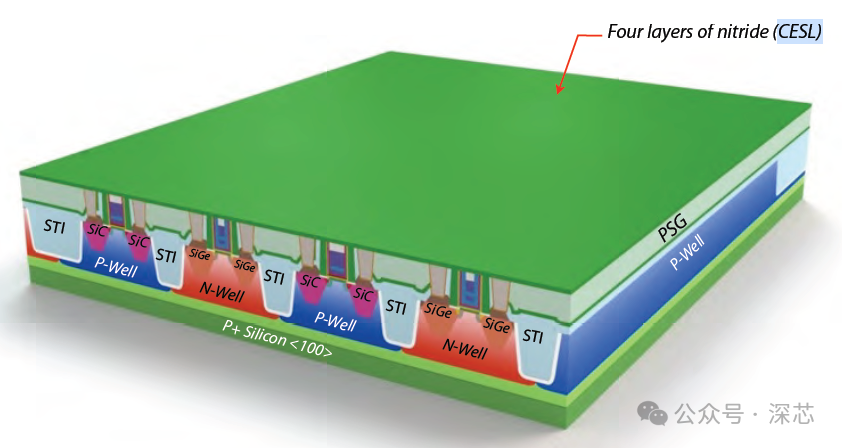

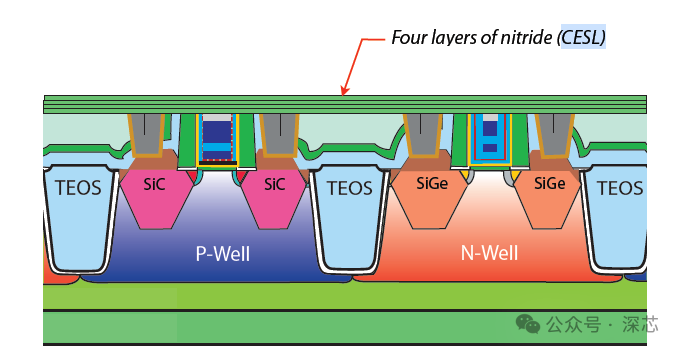

四层 CESL 的典型结构为 **"低应力缓冲层 + 高应力主层 + 应力调控层 + 低应力保护层"**，每层厚度 10-30nm，通过 PECVD 工艺逐层沉积，精准控制每层的应力值、氮硅比、致密性，实现 "应力梯度过渡、功能各司其职"。
第一层：低应力缓冲层（SiO₂/SiNx 复合，拉应力 50-100MPa）
- 核心作用：应力过渡 + 界面钝化。底层直接接触硅基底与栅极氧化层，若直接沉积高应力 SiNx，因热膨胀系数差异（SiNx＞Si）会产生界面热应力，导致晶格缺陷、栅氧漏电。低应力缓冲层作为 "弹性垫层"，缓解底层与上层高应力层的应力失配，同时钝化硅表面悬挂键，降低界面态密度，抑制漏电流。
- 关键价值：防止界面开裂，提升底层附着力，避免后续热处理（如退火）导致的薄膜剥落，是四层结构稳定性的基础。
第二层：高应力主层（高拉 / 高压 SiNx，应力 300-500MPa）
- 核心作用：提供核心应力，决定器件性能。这是四层结构的 "动力核心"，NMOS 用高拉应力 SiNx，PMOS 用高压应力 SiNx，通过调整 PECVD 工艺参数（气体流量、沉积温度、射频功率）精准调控应力大小，直接向沟道传递单轴应力，最大化提升载流子迁移率。
- 关键价值：性能增益的核心来源，单层结构无法达到如此高的应力且保持稳定，四层结构通过分层分担应力，避免高应力层单独存在时的开裂风险。
第三层：应力调控层（中应力 SiNx，应力 100-200MPa）
- 核心作用：应力均衡 + 方向调控。高应力主层的应力分布易出现 "边缘集中、中间衰减" 的不均问题，导致器件性能波动（如阈值电压漂移、驱动电流差异）。应力调控层作为 "应力均衡器"，通过中等应力的过渡，优化垂直与水平方向的应力分布，让沟道应力更均匀；同时可微调应力方向，适NMOS/PMOS 的晶向需求，进一步提升应力传递效率。
- 关键价值：降低器件性能离散性，提升良率，解决单层高应力薄膜应力分布不均的痛点。
第四层：低应力保护层（低应力 SiNx，压应力 50-100MPa）
- 核心作用：工艺保护 + 寄生电容抑制 + 环境阻隔。作为顶层，直接面对后续的接触孔刻蚀、CMP（化学机械抛光）、金属沉积等工艺：
- 刻蚀与 CMP 保护：低应力、高致密性的 SiNx 耐刻蚀、耐研磨，防止工艺过程中底层高应力层被损伤，同时保证接触孔刻蚀的精准停止，避免刻蚀过度。
- 抑制寄生电容：顶层采用低 k 值（k≈6-7）的低应力 SiNx，相比高应力层（k≈8-9），可降低 CESL 与金属互连层之间的寄生电容，减少 RC 延迟，提升电路速度。
- 环境阻隔：致密的氮化硅层阻挡水汽、氧气、可动离子（如 Na+）侵入，防止底层薄膜与器件界面被污染，提升长期可靠性。
- 关键价值：工艺兼容性与可靠性的保障，让高应力主层的性能增益能稳定落地，同时降低寄生电容损耗。
三、四层堆叠的不可替代优势：对比单层 / 双层结构的核心突破
1. 应力调控能力：从 "单一应力" 到 "梯度精准调控"
- 单层结构：仅能提供单一应力值，应力范围窄（≤200MPa），且应力分布不均，无法适配 NMOS/PMOS 的差异化需求，性能增益有限（≤15%）。
- 双层结构："低应力 + 高应力" 的基础组合，仅能缓解界面应力，无法解决高应力层的分布不均问题，且顶层无保护，工艺兼容性差，寄生电容高。
- 四层结构：通过 "缓冲 - 主应力 - 调控 - 保护" 的梯度设计，应力范围覆盖 - 500MPa（压）~+500MPa（拉），可精准匹配 NMOS/PMOS 的应力需求；应力分布均匀性提升 40% 以上，器件性能离散性降低 30%，性能增益稳定达 20%-30%。
2. 工艺适配性：解决纳米尺度下的 "刻蚀 - 应力 - 电容" 三角矛盾
纳米工艺中，CESL 需同时满足高刻蚀选择比（对 SiO₂≥10:1）、高应力、低寄生电容、高致密性四大要求，单层 / 双层结构无法兼顾：
-
高应力→高 k 值→高寄生电容；
-
低应力→低 k 值→低寄生电容，但性能增益不足；
-
四层结构通过分层 "各司其职"：第二层保证高应力，第四层保证低 k 值与刻蚀保护，完美平衡四大需求，这是单层 / 双层结构无法实现的核心突破。
3. 可靠性：从 "易失效" 到 "高稳定"
- 单层高应力 SiNx：内应力集中，易在热处理、热循环中开裂、剥落，界面缺陷多，漏电与阈值漂移严重，长期可靠性差。
- 四层结构：应力梯度过渡，每层应力分散，界面应力失配最小化，薄膜开裂风险降低 80%；致密的顶层阻隔环境杂质，界面态密度降低 50%，器件在高温、高湿、长期工作条件下的稳定性显著提升，满足先进制程高可靠要求。
4. 良率提升：降低工艺波动影响，适配大规模量产
先进纳米工艺（28nm/14nm）对工艺波动极度敏感，单层 / 双层 CESL 的应力、厚度均匀性差，易导致批量器件性能异常（如漏电超标、驱动电流不足），良率低。四层结构通过分层精准控制每层的厚度、应力、致密性，工艺宽容度提升 30%，厚度均匀性误差控制在 ±5% 以内，应力波动≤50MPa，大幅降低工艺波动对器件性能的影响，适配大规模量产的良率要求。
四、工艺演进的必然：从单层到四层，是纳米尺度下的 "性能 - 良率" 最优解
随着 CMOS 工艺从 90nm 向 7nm、5nm 演进，器件尺寸持续缩小，短沟道效应、寄生电容、工艺波动、可靠性等问题愈发严峻，单层 / 双层 CESL 的性能与良率瓶颈已无法突破。四层氮化硅堆叠结构通过 "功能分层、应力梯度、精准调控" 的设计，在 ** 性能（迁移率提升）、工艺（刻蚀 / CMP 适配）、可靠性（稳定性提升）、良率（波动抑制）** 四大维度实现了当前工艺条件下的最优平衡，成为 45nm 及以下先进 MOSFET 的标准 CESL 结构。
简言之，四层氮化硅不是 "冗余堆叠"，而是每一层都为解决一个核心痛点而生------ 第一层稳界面、第二层提性能、第三层匀应力、第四层保工艺，共同支撑先进 MOSFET 在纳米尺度下实现高性能、高良率、高可靠的量产目标。
