这篇专利文献（CN102385745A）提出了一种单源伪双能探测器安检数据的伪彩配色方法。
需要首先明确的是：这篇专利中的"颜色表"并不是一张预先画好的静态图片（如传统的256色查找表 LUT） ，而是一套基于 HSV 色彩空间、非线性映射以及概率隶属度加权的"动态颜色生成算法"。系统通过实时计算每个像素的物理属性，动态"渲染"出最终的 RGB 颜色。
以下是该文献中"制作/生成颜色表"的核心逻辑和具体步骤解析：
一、 核心思想：从"硬边界"到"软过渡"
传统的双能X射线配色通常是"一刀切"的：算出来是有机物就涂橙色，是无机物就涂蓝色。这会导致物质边界处出现生硬的色块，且无法表现混合物。
该专利的"颜色表"制作核心在于：先分别计算出有机物（橙）、混合物（绿）、无机物（蓝）三种基础色的HSV值，然后根据该像素属于这三类物质的"隶属度（概率）"，将三种颜色的RGB值进行加权融合。
二、 具体配色规则与映射步骤
系统对每个像素点生成颜色的过程分为以下四个关键步骤：
1. 亮度（V值）的计算：防止过曝
首先对原始的高低能信号进行归一化对数变换，得到亮度值 VVV（即 normLogV）：
- 公式 ：V=log(x+1)/log(3951)V = \log(x+1) / \log(3951)V=log(x+1)/log(3951)
- 作用：X射线信号动态范围极大，对数变换可以压缩高亮区域，防止图像局部过曝，同时保留低密度区域的细节。
- 极值处理 ：如果原始信号超过满度值（>3950），直接记为黑色 ；低于本底值（<20），记为白色。
2. 色相（H值）的精细化：同色系分"深、中、浅"
为了让图像更有层次感，专利没有给有机物/无机物只分配一个固定的H值，而是根据亮度（V值）将每种颜色分为深、中、浅三个层级：
- 橙色（代表有机物，如爆炸物、毒品、塑料） ：
- 深橙：H = 21 （条件：V < 0.73）
- 中橙：H = 25 （条件：0.73 ≤ V ≤ 0.85）
- 浅橙：H = 30 （条件：V > 0.85）
- 绿色（代表混合物） ：
- 深绿：H = 115 （条件：V < 0.73）
- 中绿：H = 126 （条件：0.73 ≤ V ≤ 0.85）
- 浅绿：H = 140 （条件：V > 0.85）
- 蓝色（代表无机物，如金属、玻璃） ：
- 深蓝：H = 213 （条件：V < 0.25）
- 中蓝：H = 217 （条件：0.25 ≤ V ≤ 0.5）
- 浅蓝：H = 221 （条件：V > 0.5）
3. 饱和度（S值）的非线性拉伸：凸显危险品
这是该专利的一个巧妙设计。低密度的违禁品（如炸药、毒品）在X射线下信号很弱，如果按线性映射，它们的颜色会灰蒙蒙的，看不清。因此，专利设计了非线性映射函数来强行提高特定区间的饱和度（色彩鲜艳度）：
- 对于橙色和蓝色 ：采用分段非线性函数（
NaLEOB），在接近0和接近1的区域进行拉伸，使得低密度和高密度物质的色彩对比更强烈。 - 对于绿色 ：采用 S=1−1−x2S = 1 - \sqrt{1-x^2}S=1−1−x2 的映射函数，将饱和度拉伸集中在中间区域（0.5附近）。
4. 核心：基于"隶属度"的 RGB 色彩融合
经过前三步，系统已经算出了纯橙色、纯绿色、纯蓝色 在当前像素下的 HSV 值，并通过公式将它们转换为了 RGB 值 （Rorg,Gorg,BorgR_{org}, G_{org}, B_{org}Rorg,Gorg,Borg 等）。
接下来，利用 EM 算法（混合高斯模型）计算出的隶属度向量 (Porg,Pgreen,Pblue)(P_{org}, P_{green}, P_{blue})(Porg,Pgreen,Pblue)（即该像素属于有机物、混合物、无机物的概率，三者之和为1），进行最终的 RGB 加权融合：
- 最终红色分量 ：Rfinal=Porg×Rorg+Pgreen×Rgreen+Pblue×RblueR_{final} = P_{org} \times R_{org} + P_{green} \times R_{green} + P_{blue} \times R_{blue}Rfinal=Porg×Rorg+Pgreen×Rgreen+Pblue×Rblue
- 最终绿色分量 ：Gfinal=Porg×Gorg+Pgreen×Ggreen+Pblue×GblueG_{final} = P_{org} \times G_{org} + P_{green} \times G_{green} + P_{blue} \times G_{blue}Gfinal=Porg×Gorg+Pgreen×Ggreen+Pblue×Gblue
- 最终蓝色分量 ：Bfinal=Porg×Borg+Pgreen×Bgreen+Pblue×BblueB_{final} = P_{org} \times B_{org} + P_{green} \times B_{green} + P_{blue} \times B_{blue}Bfinal=Porg×Borg+Pgreen×Bgreen+Pblue×Bblue
(注：专利原文OCR识别中的公式存在乱码，如 Grinaal=PorgGovg...，但其数学本质就是上述的线性加权融合。)

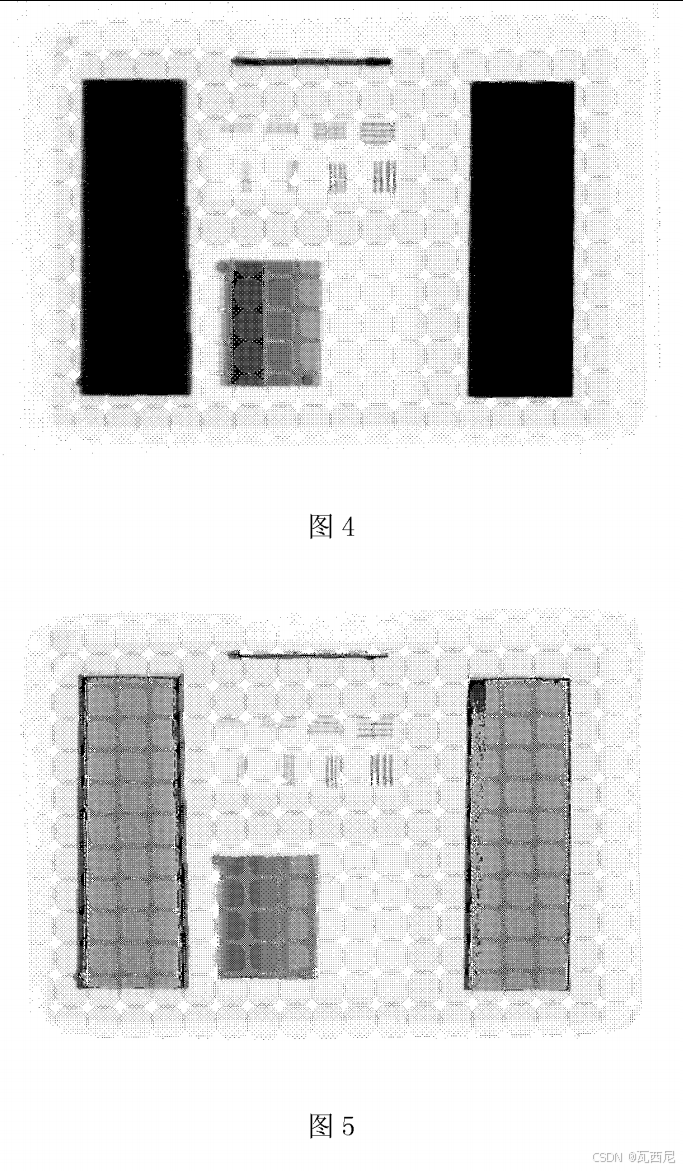

三、 这种"动态颜色表"的优势
通过上述算法"制作"出来的伪彩图像，具有传统静态颜色查找表无法比拟的优势：
- 消除硬边界（平滑过渡） ：如果一个像素处于有机物和无机物的交界处，它的 PorgP_{org}Porg 可能是 0.5，PblueP_{blue}Pblue 也是 0.5。最终的颜色就是橙色和蓝色的完美混合色（可能会呈现出过渡的灰褐色或暗黄色），这在视觉上非常自然，帮助安检员识别被遮挡或形状不规则的物品边缘。
- 凸显低密度危险品：通过饱和度的非线性拉伸，即使是非常薄的塑料炸药（信号极弱），也能在图像上呈现出非常鲜艳的橙色，而不是融入背景的灰暗色中。
- 层次分明 ：同一种物质（比如一块厚塑料和一块薄塑料），因为厚度（亮度V值）不同，会呈现出"深橙"到"浅橙"的渐变，安检员可以通过颜色的深浅直观判断物品的厚度和密度。
总结
这篇文献中的"颜色表"本质上是一个 "物理信号 -> 隶属度概率 -> HSV非线性映射 -> RGB概率加权" 的数学模型。它摒弃了死板的查表法，利用概率融合和非线性视觉增强，极大地提升了单源伪双能X光机对复杂行李中危险品的辨识度。
