Activiti7工作流--直接实战版本

这篇文章的目的是

让不懂，流程引擎审批的人

直接上手会做一块的技术栈开发

先讲一个基本的demo，了解这个是做什么的

我这边就一句话说明这个东西

1.创建一个流程

2.把流程持久化到数据库里

3.使用这个流程，把要审批的数据存进去，然后负责审批的人，会查询出要审批的数据

4.结束审批

1.springboot配置activit7技术栈

2.一键让数据库创建activit7需要的表

3.在bpmn上创建流程（这里是静态的流程，都是固定的）

4.使用占位符机制，动态制定需要分配到人

5.使用流程变量机制，动态计算要执行的人，要做的事情

6.使用网关机制，确定要执行的流程分叉

7.部署流程

8.制定人开启流程以及相关概念

一、先理解：什么是工作流？Activiti7是什么？

工作流（Workflow） ，就是通过计算机对业务流程自动化执行管理------让文档、信息或任务在多个参与者之间按照预定义的规则自动传递，从而实现某个业务目标。说白了，就是把"请假要经过谁审批、报销要走哪些流程"这类业务规则，从代码里抽出来，交给一个专门的"引擎"去管理。

Activiti7 就是一个用Java写的开源工作流引擎。它可以将业务系统中复杂的业务流程抽取出来，用BPMN2.0建模语言进行定义，流程按照预先定义的方式执行。有了它，流程变更时不需要改代码、重新部署系统，大大降低了维护成本。

二、整体流程概览

一个完整的Activiti7工作流开发，按你的梳理分为以下步骤：

步骤	做什么	对应你的描述
1	Spring Boot配置Activiti7	技术栈搭建
2	数据库自动创建Activiti7需要的表	一键建表
3	在BPMN上创建流程（静态流程）	创建流程
4	使用占位符（UEL表达式）动态指定处理人	动态分配人员
5	使用流程变量传递业务数据、控制走向	流程变量机制
6	使用网关控制流程分支（排他/并行）	流程分叉
7	部署流程到引擎	持久化到数据库
8	启动流程实例、查询任务、完成任务	开启流程+审批

下面逐一展开。

三、Step by Step 实现

Step 1：Spring Boot 配置 Activiti7

① 引入Maven依赖

在pom.xml中添加Activiti7的Spring Boot Starter：

xml 复制代码

<dependency>
    <groupId>org.activiti</groupId>
    <artifactId>activiti-spring-boot-starter</artifactId>
    <version>7.1.0.M6</version>
</dependency>

注意版本兼容：Activiti 7.1.x 通常与 Spring Boot 2.3.x ~ 2.7.x 兼容性最佳。

② 配置 application.yml

在application.yml中添加Activiti7相关配置：

yaml 复制代码

spring:
  datasource:
    url: jdbc:mysql://localhost:3306/activiti?characterEncoding=UTF-8&useSSL=false&serverTimezone=Asia/Shanghai
    username: root
    password: your_password
    driver-class-name: com.mysql.jdbc.Driver
  activiti:
    # true：表不存在则自动创建，存在则更新（开发环境推荐）
    database-schema-update: true
    # 开启历史记录
    db-history-used: true
    # 历史记录级别：full 保存全部细节数据
    history-level: full
    # 不校验流程文件（避免启动时检查resources/processes下的文件）
    check-process-definitions: false

database-schema-update有几种模式：

false（默认）：不创建/更新表，版本不匹配会抛异常（生产环境用）
true：表不存在则自动创建，存在则更新（开发环境用）
create-drop：启动时创建表，关闭时删除表（测试用）

Step 2：一键创建数据库表

配置好database-schema-update: true后，启动Spring Boot项目，Activiti7会自动创建约25张核心表。

这些表按前缀分为几类：

前缀	全称	存储内容
`ACT_RE_`	Repository	流程定义、模型等静态部署资源
`ACT_RU_`	Runtime	运行时数据（流程实例、任务、变量），流程结束时删除
`ACT_HI_`	History	历史数据（已完成的流程实例、任务、变量）
`ACT_ID_`	Identity	用户、用户组及其关系
`ACT_GE_`	General	通用数据（流程图、部署文件等二进制资源）

你不需要手动创建任何表，全部由Activiti7自动完成。

Step 3：在BPMN上创建流程（静态流程）

① 安装IDEA插件

在IDEA中安装 actiBPM 插件，用于可视化绘制流程图。

② 创建BPMN文件

在src/main/resources下新建一个processes文件夹，在里面创建.bpmn文件（如leave.bpmn）。

③ 绘制流程图

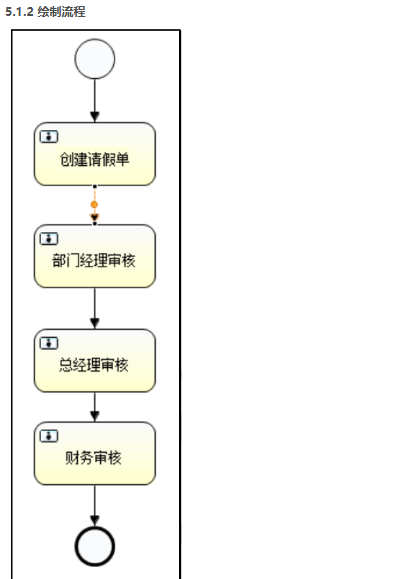

用IDEA的actiBPM插件绘制一个简单的请假审批流程图：

复制代码

开始 → 请假申请 → 部门经理审批 → 总经理审批 → 结束

每个节点（用户任务）可以设置名称、处理人等属性。

注意：如果编辑时出现中文乱码，将IDEA编码统一设置为UTF-8。

Step 4：使用占位符（UEL表达式）动态指定处理人

固定分配 是在BPMN中直接写死处理人ID（如assignee="zhangsan"），这在真实项目中基本不可行------审批人应该是动态的。

UEL表达式 就是Activiti的"占位符机制"。在BPMN的用户任务中，处理人字段写成表达式形式：

xml 复制代码

<userTask id="managerAudit" name="部门经理审批" activiti:assignee="${managerId}" />

这里的${managerId}就是一个占位符，具体值在流程启动时通过流程变量传入。

UEL表达式支持两种方式：

UEL-Value ：${variableName}，从流程变量中取值
UEL-Method ：${bean.method()}，调用Spring Bean的方法动态计算

Step 5：使用流程变量传递业务数据、控制走向

流程变量 是Activiti中贯穿整个流程的数据载体。可以在以下时机设置：

① 启动流程时设置全局变量：

java 复制代码

@Autowired
private RuntimeService runtimeService;

public void startLeaveProcess(String applicantId, String managerId) {
    Map<String, Object> variables = new HashMap<>();
    variables.put("applicantId", applicantId);  // 申请人
    variables.put("managerId", managerId);      // 部门经理（动态分配）
    variables.put("days", 3);                   // 请假天数（用于网关判断）

    ProcessInstance instance = runtimeService
        .startProcessInstanceByKey("leave", variables);
}

② 完成任务时设置变量：

java 复制代码

@Autowired
private TaskService taskService;

public void completeTask(String taskId, boolean approved) {
    Map<String, Object> variables = new HashMap<>();
    variables.put("approved", approved);
    taskService.complete(taskId, variables);
}

流程变量在act_ru_variable运行时表中存储，流程结束后会被清除。

Step 6：使用网关控制流程分支

网关用于处理流程中的分支情况。

① 排他网关（Exclusive Gateway） ------ 多条分支只选一条执行

比如请假审批：3天以内部门经理批就行，3天以上需要总经理批。

在BPMN中，排他网关的出口连线上配置条件表达式：

连线1：${days <= 3} → 走部门经理审批
连线2：${days > 3} → 走总经理审批

② 并行网关（Parallel Gateway） ------ 所有分支同时执行

比如重大事项需要主编和副主编同时审核，两人都通过才能继续。

并行网关会创建多个并发的子流程，所有分支都执行完毕后才会聚合继续往下走。

网关本身在Java代码中不需要特殊处理，逻辑完全在BPMN流程图中配置。

Step 7：部署流程

流程定义（BPMN文件）需要部署到Activiti引擎中，才能被识别和使用。

方式一：自动部署

把BPMN文件放在resources/processes/目录下，Spring Boot启动时会自动扫描并部署该目录下的流程文件。

方式二：编程部署

java 复制代码

@Autowired
private RepositoryService repositoryService;

public void deployProcess() {
    Deployment deployment = repositoryService.createDeployment()
        .addClasspathResource("processes/leave.bpmn")
        .name("请假流程")
        .deploy();
    System.out.println("部署ID：" + deployment.getId());
}

部署后，流程定义会存入ACT_RE_PROCDEF表，BPMN文件内容存入ACT_GE_BYTEARRAY表。

Step 8：启动流程实例、查询任务、完成任务

流程部署后，就可以开始使用了。

① 启动流程实例

java 复制代码

@Autowired
private RuntimeService runtimeService;

public void startProcess() {
    Map<String, Object> variables = new HashMap<>();
    variables.put("managerId", "zhangsan");
    variables.put("days", 2);

    ProcessInstance instance = runtimeService
        .startProcessInstanceByKey("leave", variables);
    System.out.println("流程实例ID：" + instance.getId());
}

启动流程实例，就相当于"张三发起了一次请假申请"。每次发起都是一次独立的流程实例。

② 查询待办任务

java 复制代码

@Autowired
private TaskService taskService;

public List<Task> getMyTasks(String userId) {
    return taskService.createTaskQuery()
        .taskAssignee(userId)  // 查询分配给该用户的任务
        .list();
}

③ 完成任务

java 复制代码

public void completeTask(String taskId) {
    taskService.complete(taskId);
}

每完成一个任务，流程自动推进到下一个节点，直到走完全部节点，流程结束。

四、总结

用一张图总结整个流程：

复制代码

1. 引入依赖 + 配置application.yml
         ↓
2. 启动项目 → Activiti7自动创建25张数据库表
         ↓
3. 用actiBPM插件画流程图（.bpmn文件）
   - 节点处理人写UEL占位符：${managerId}
   - 网关出口写条件表达式：${days > 3}
         ↓
4. 部署流程（自动部署 或 编程部署）
         ↓
5. 业务代码调用API：
   - 启动流程（传入流程变量）
   - 查询待办任务
   - 完成任务（传入新的流程变量）
         ↓
6. 流程自动流转，直到结束

核心思想 ：把"流程怎么走"画在BPMN图里（静态），把"谁审批、数据是什么"通过流程变量在运行时动态传入（动态）。这样流程变更只需要改BPMN图重新部署，不需要改Java代码。
