学前说两句
计算机网络是比较简单的章节，内容不太难，而且在软考中的占比也不是太高，个人在这里的投入不是太多，主要是各种TCP/IP协议，端口，网络规划，软件定义网络，这个大家多看多刷题。

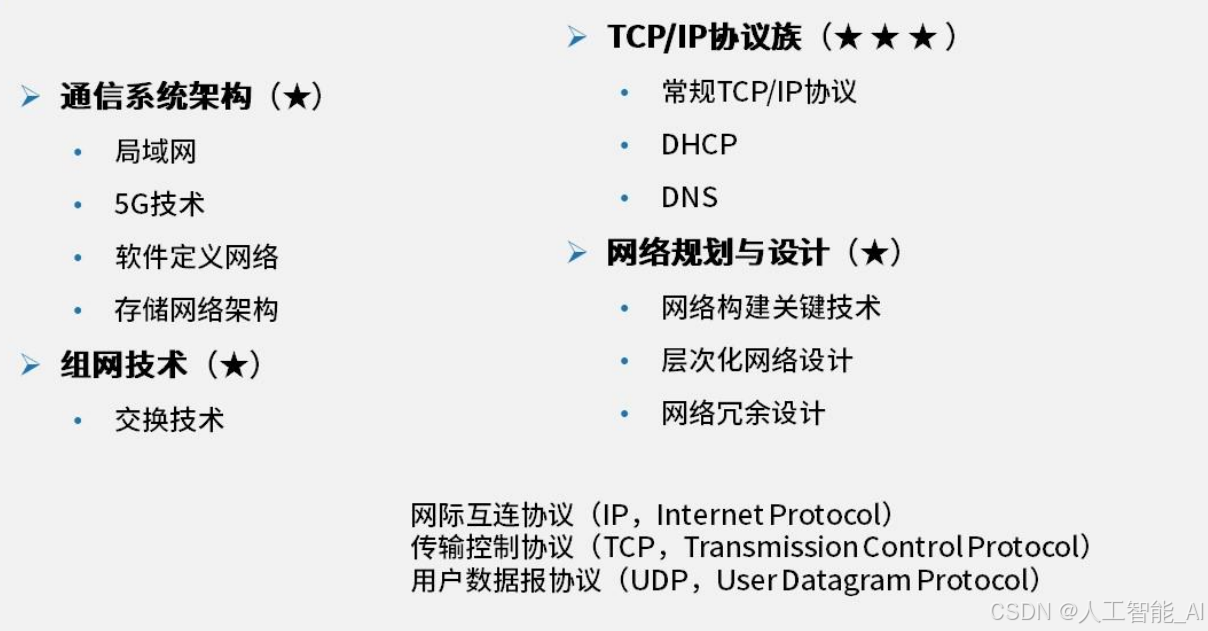

核心内容

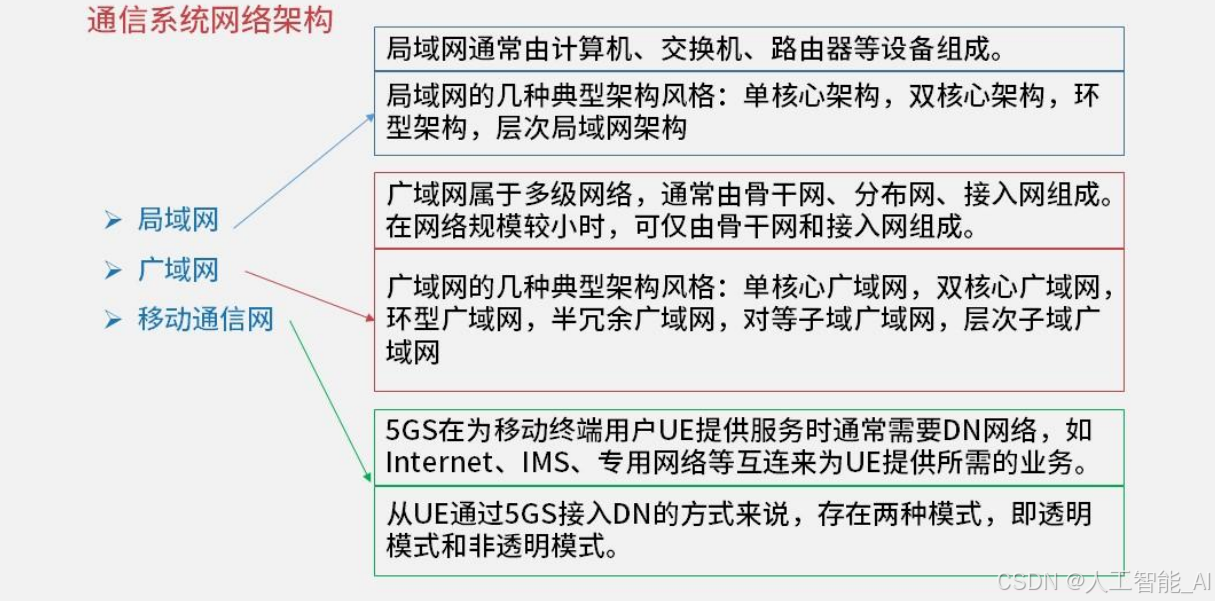

通信系统架构

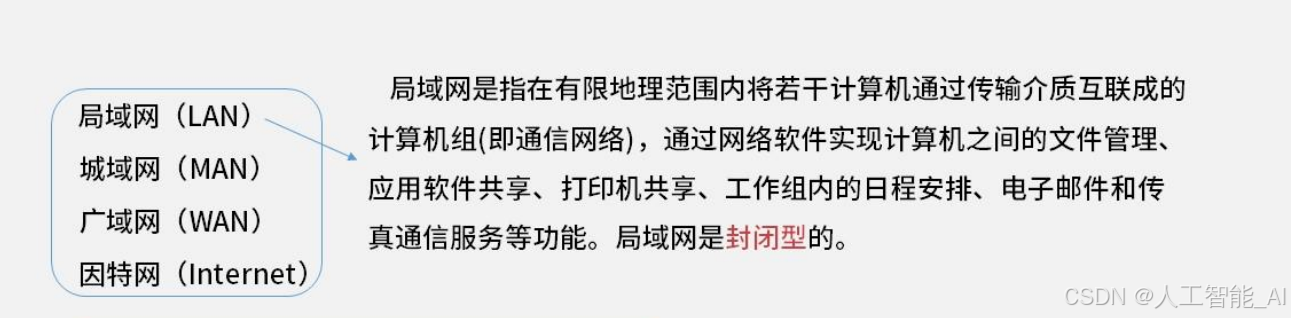

局域网
如果核心设备有单台那么就是单核心架构
如果核心设备有多台那么就是多核心架构
多个核心设备构成一个环就是环型架构
广域网
局域网接入的位置就是接入网
骨干网可靠的数据通信的网络
分布网，多个局域网络汇聚到一起
半冗余广域网：有冗余链路的
对等子域广域网：划分子域
移动通信网络
如果通过代理去做的，访问外部网络，就是一种透明的模式
如果是直接去访问的外部网络，就是一种非透明模式
网络的分类
按照覆盖范围大小分类
按照传输方式分类

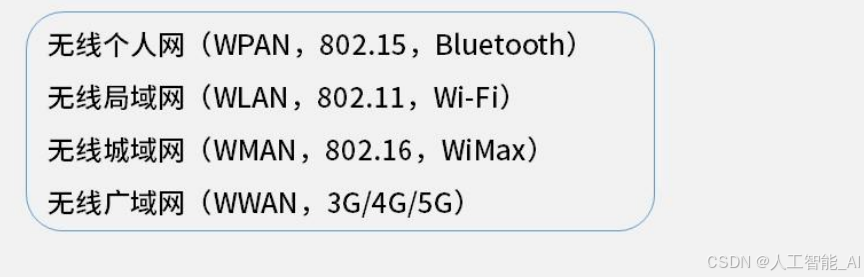

按照传输方式分类可以分为有线网络和无线网络

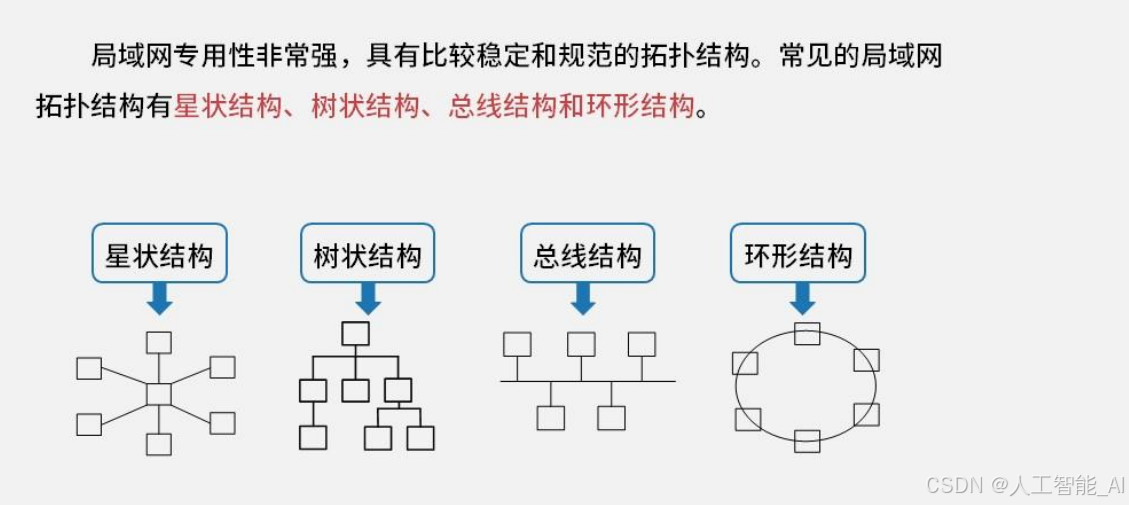

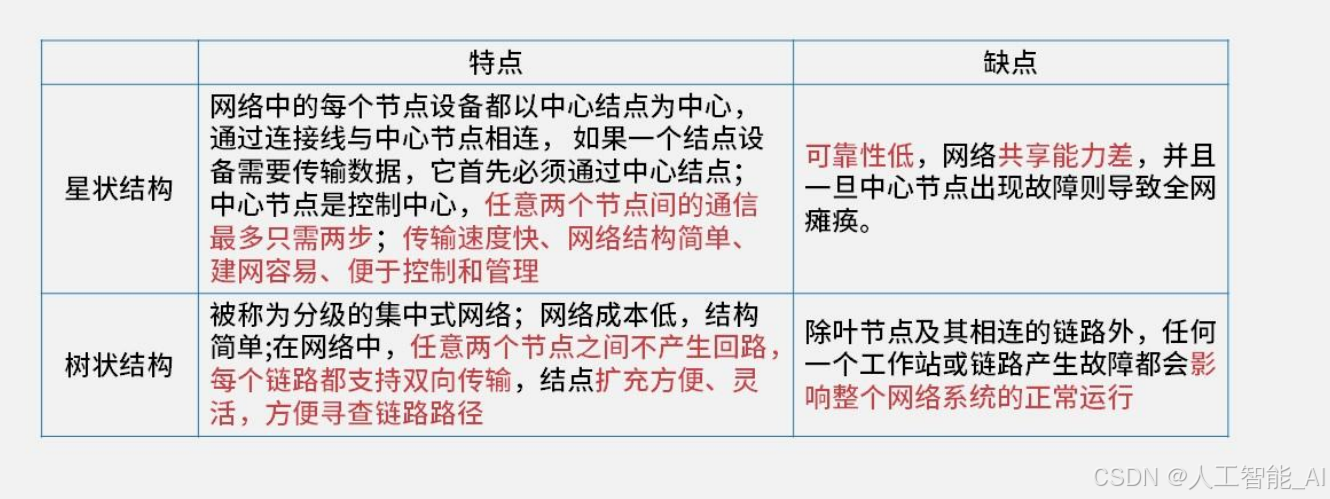

局域网的拓扑结构

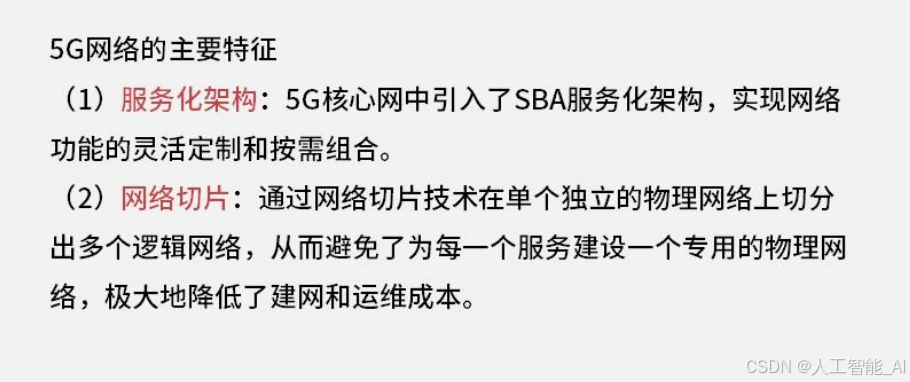

5G技术

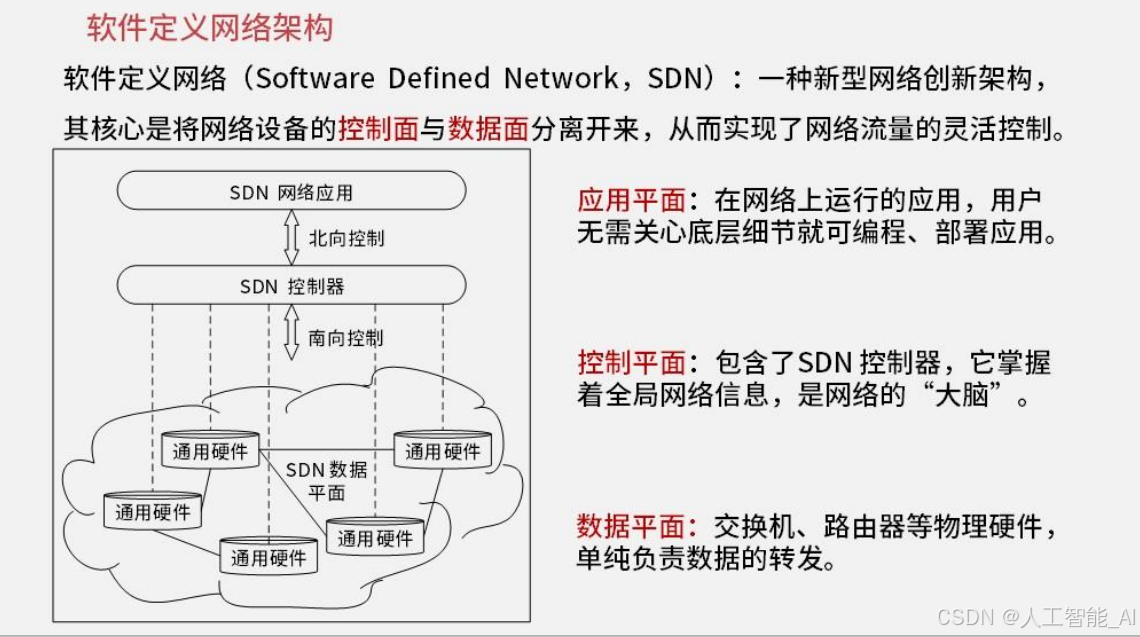

软件定义网络架构
软件定义网络架构简称SDN，用软件来做网络的隔离

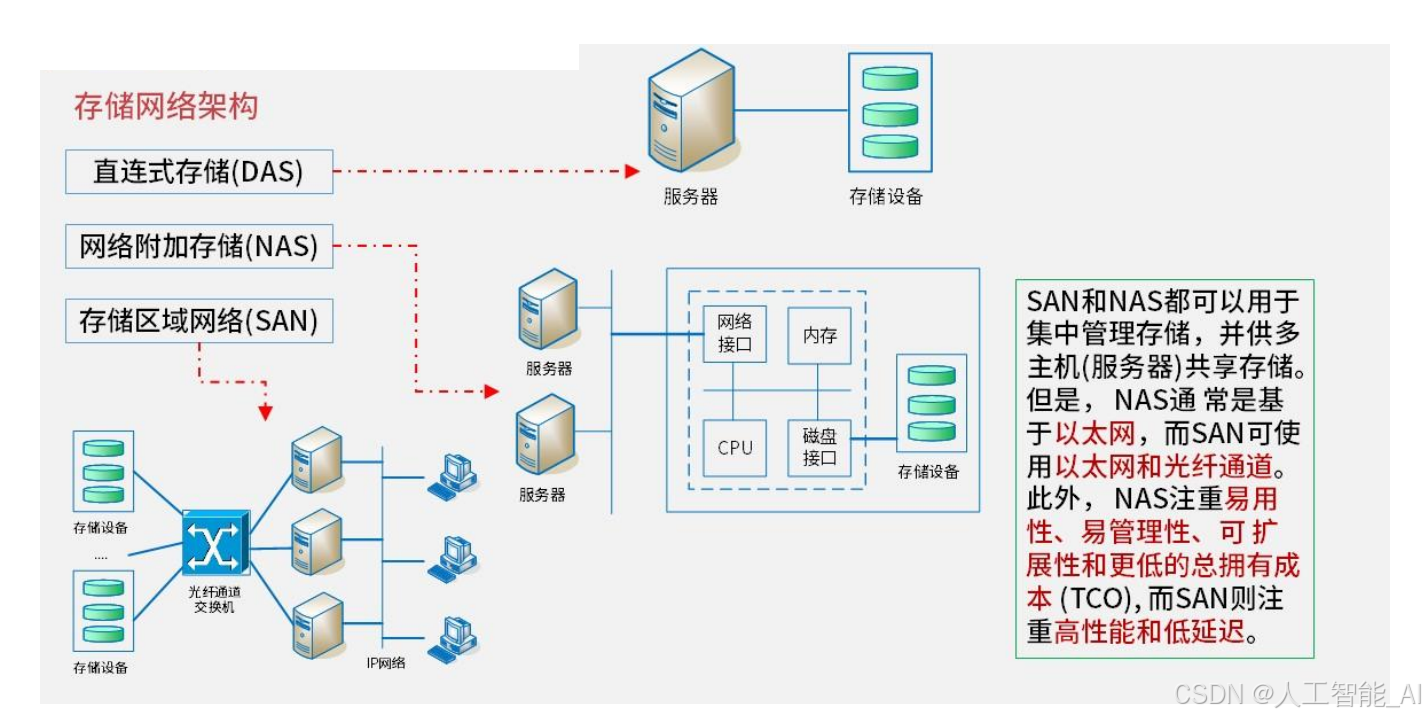

存储网络架构

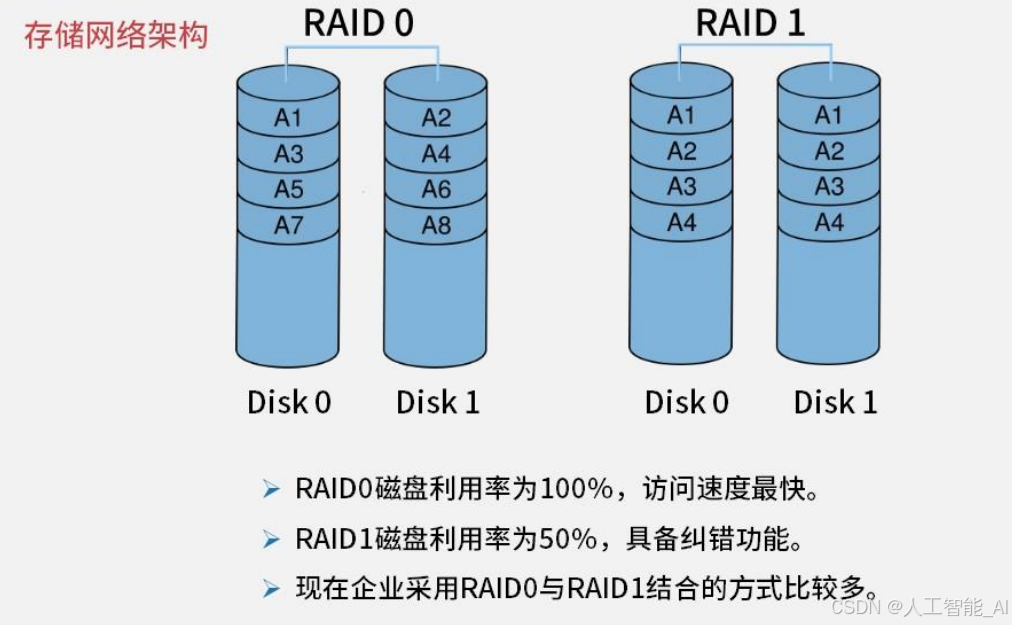

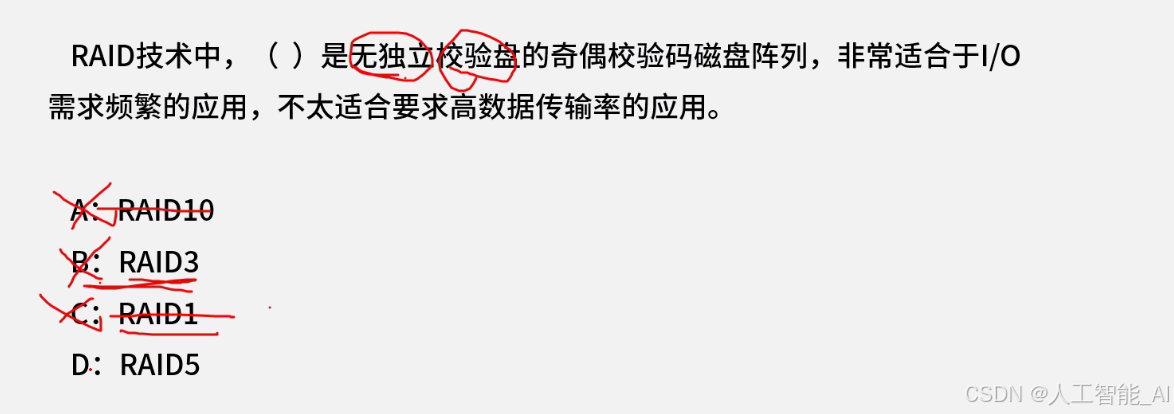

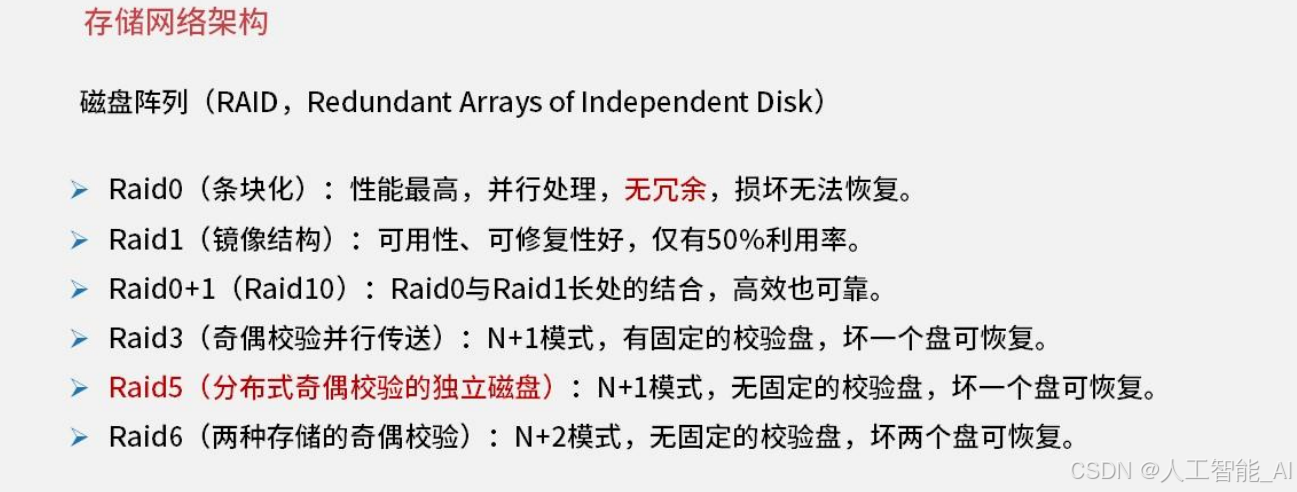

磁盘阵列
RAID 0 是所有空间全部用上，没有备份的
RAID 1是只用一部分空间，是有备份的
RAID 0+1 是二者的结合
RAID 3 有一个固定的校验盘

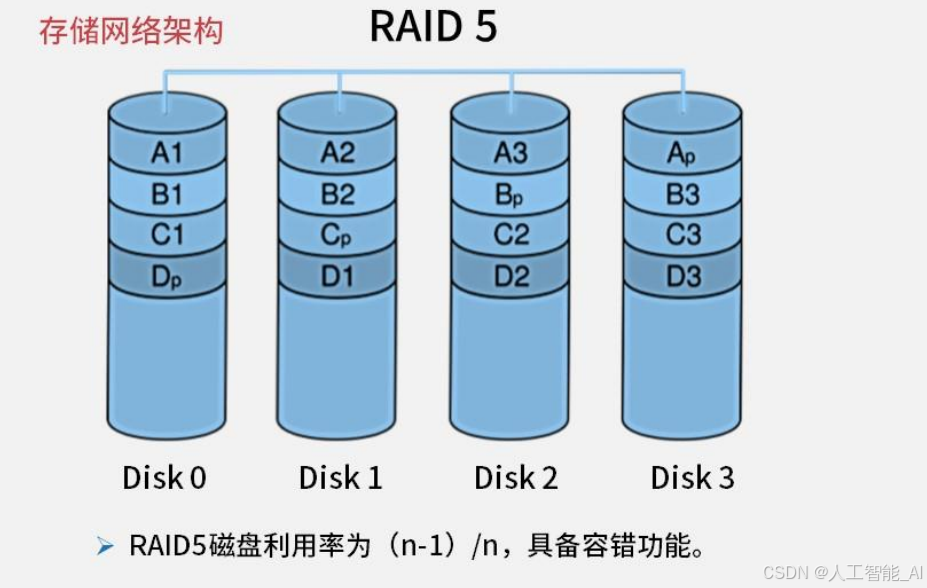

RAID 5 有一个分布式校验盘（RAID 3 有一个固定的，一旦固定的坏了就完蛋了）

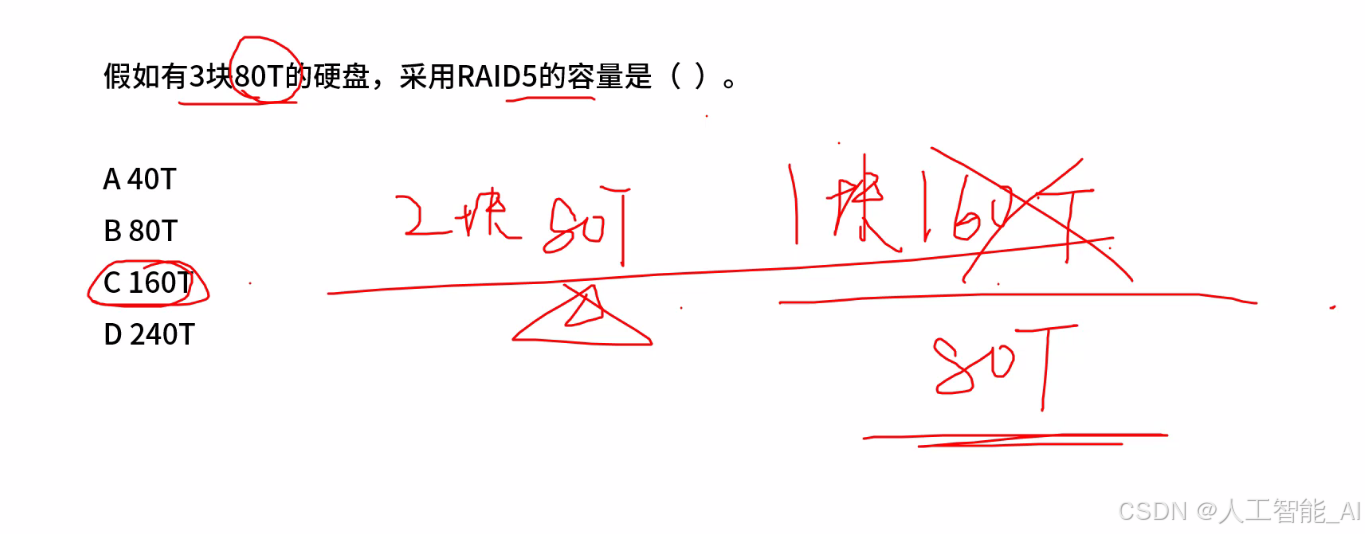

3块，分布式，但是平均下来有一块做校验存储，所以就是2块，一共160T
假设例题中说有2块80T，1块160T，那么也按照3块80T来计算

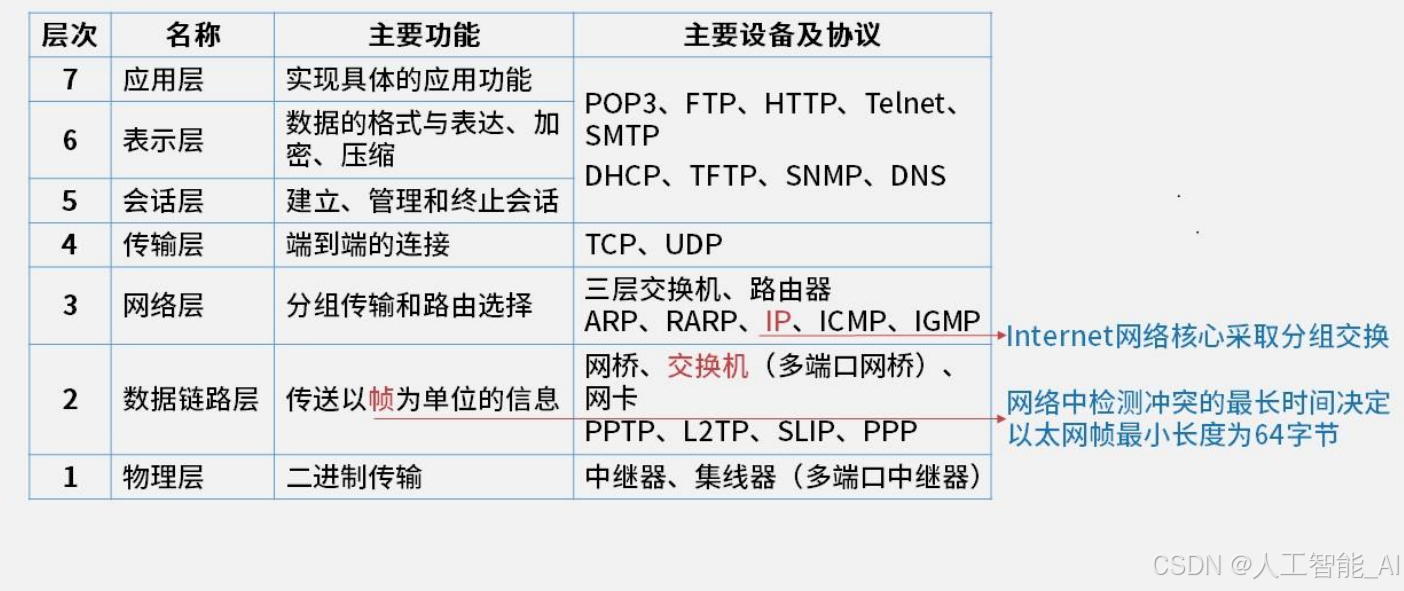

OSI七层模型
交换机
集线：类似于集线器，把网络网络终端加入到交换机，将其连接为一个整体
中继功能：放大并转发信号，扩展网络传输距离，提升跨网段通信质量。
桥接功能：连接不同局域网段，支持数据跨网传输，实现网络分割或扩展。
隔离冲突域：通过端口独立冲突域设计，减少数据包碰撞，提升网络效率与稳定性。

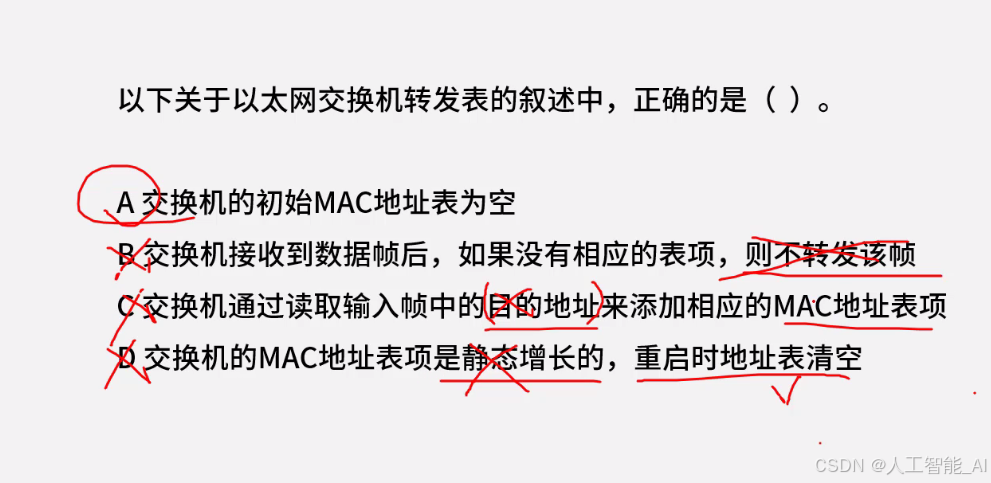

重启确实清空，但是MAC地址表项是动态增长的

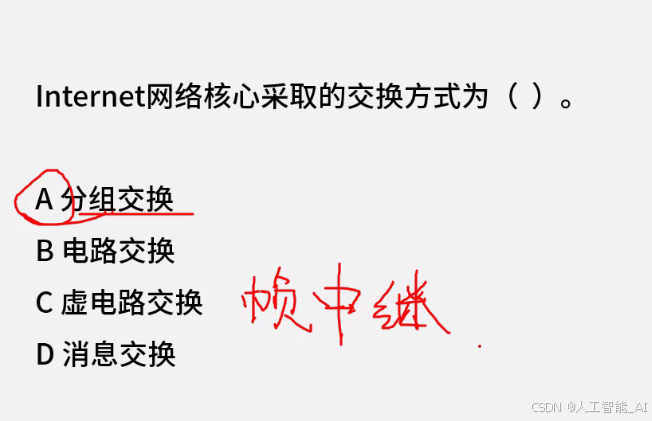

虚电路的交换方式是帧中继

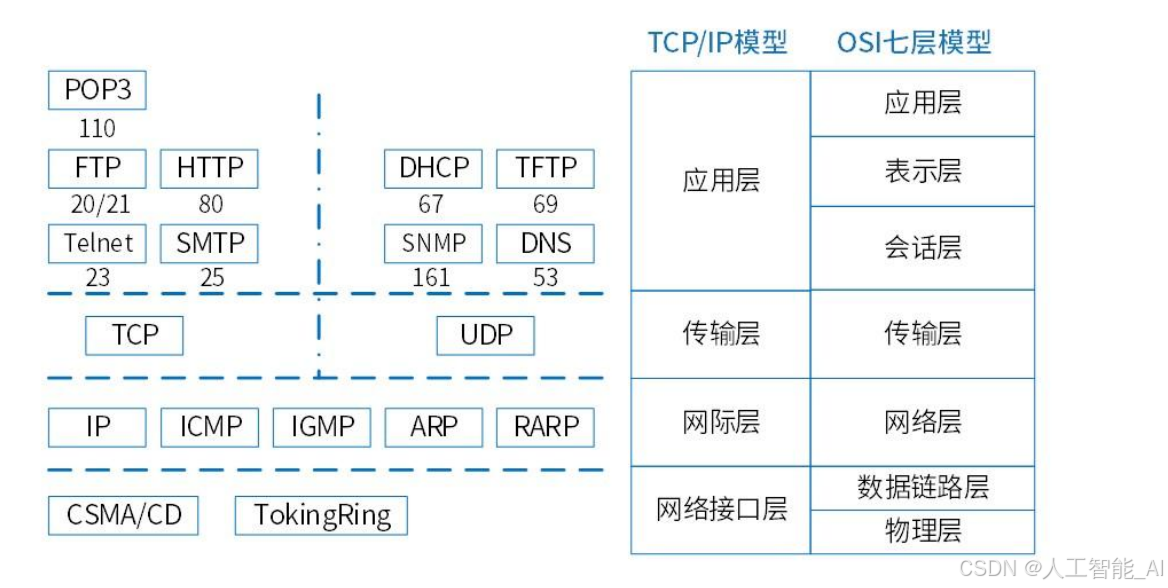

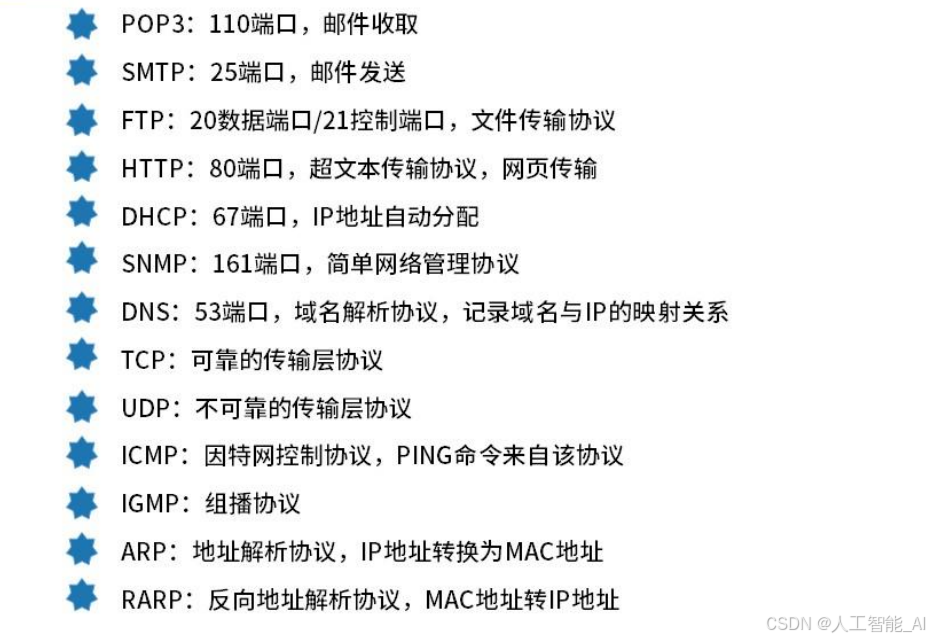

TCP/IP协议族
POP3（邮件收取协议）、SMTP （简单邮件传输协议）邮件相关的
DNS 域名到IP 还有一个PRT是IP到域名
DHCP动态IP地址分配的协议，主机自动获取IP
SNMP简单网络管理协议：网络管理上的
TFTP：简单文件共享协议
ICMP：网络差错效验的协议（ping命令）
IGMP：组播协议
ARP：IP找MAC
RARP：MAC找IP

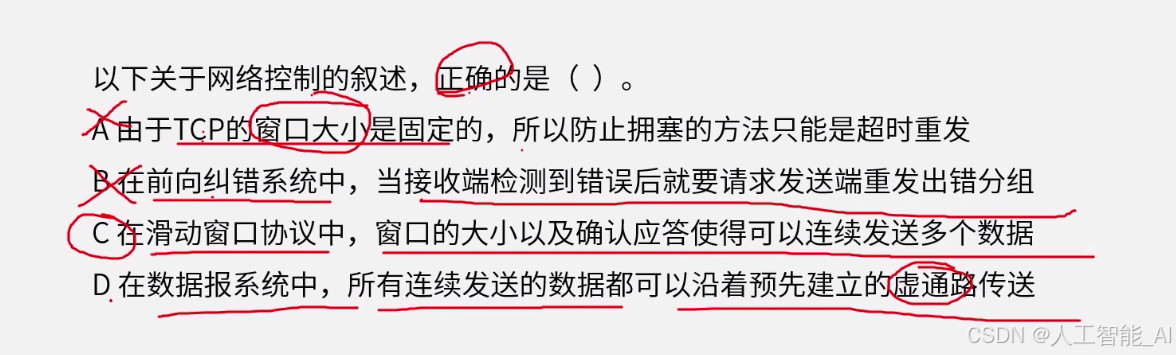

A.TCP的窗口大小不是固定的
B.在后向纠错系统中，会要求重复
D.不需要建立虚通路

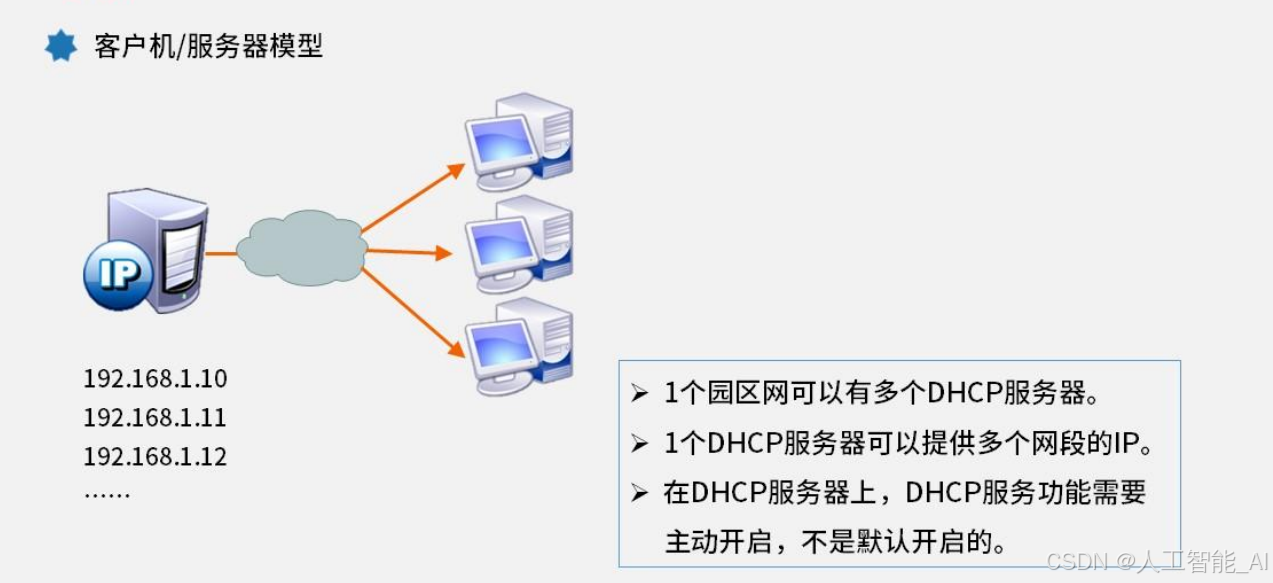

DHCP

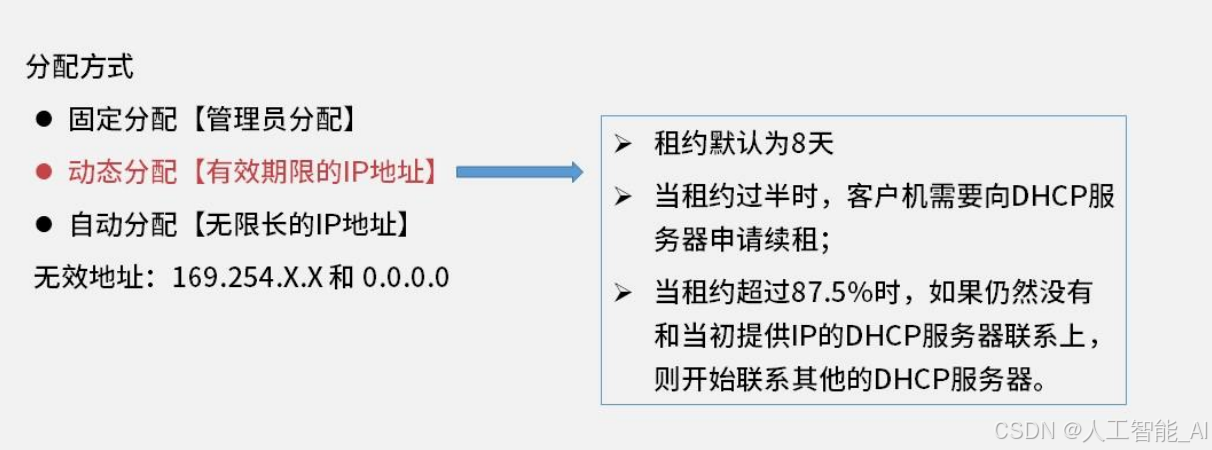

DHCP的分配方式
分配方式是指的是DHCP服务器，当分配不了的时候，就会分配无效地址

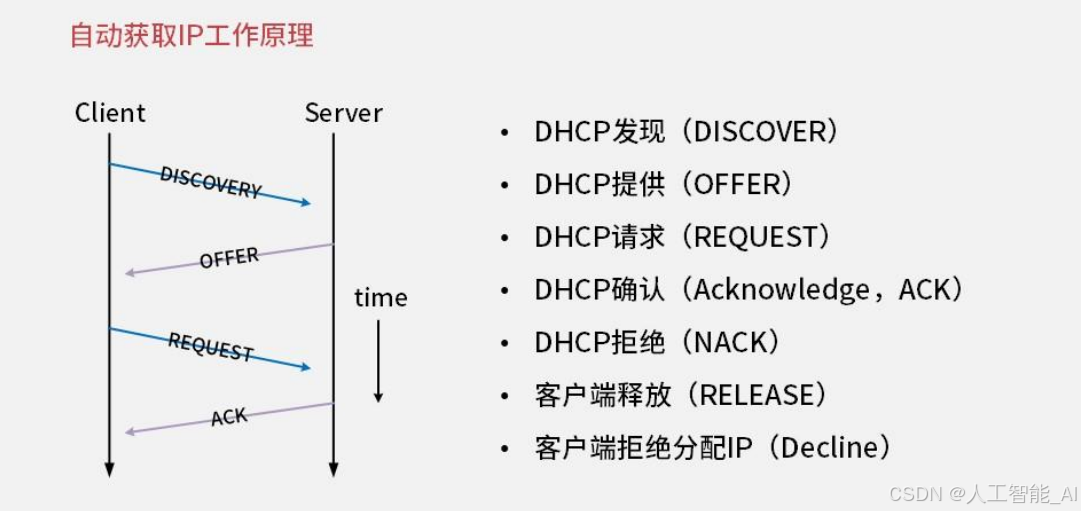

一开始的时候客户端并不知道DHCP服务器在哪里，而是通过广播DISCOVER的方式来寻找DHCP服务器，服务器可能有多台，谁能提供服务 谁就会回复，OFFER，客户端收到之后，就会请求Request（携带mac地址），服务端收到之后，自己进行验证，如果发现没有问题，就会回复ACK，这是理想情况，还有一种情况是验证不通过就会回复NACK
还有一种是客户端主动释放，不用了，或者客户端认为这个IP有冲突，拒绝DHCP分配的。

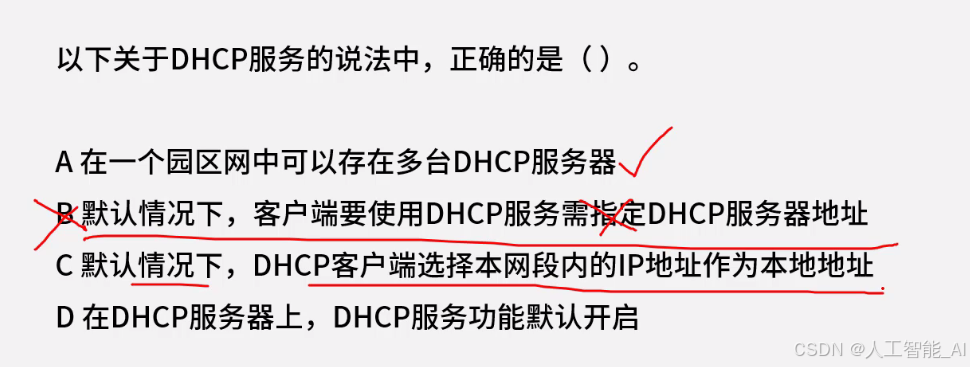

C要根据DHCP的分配来

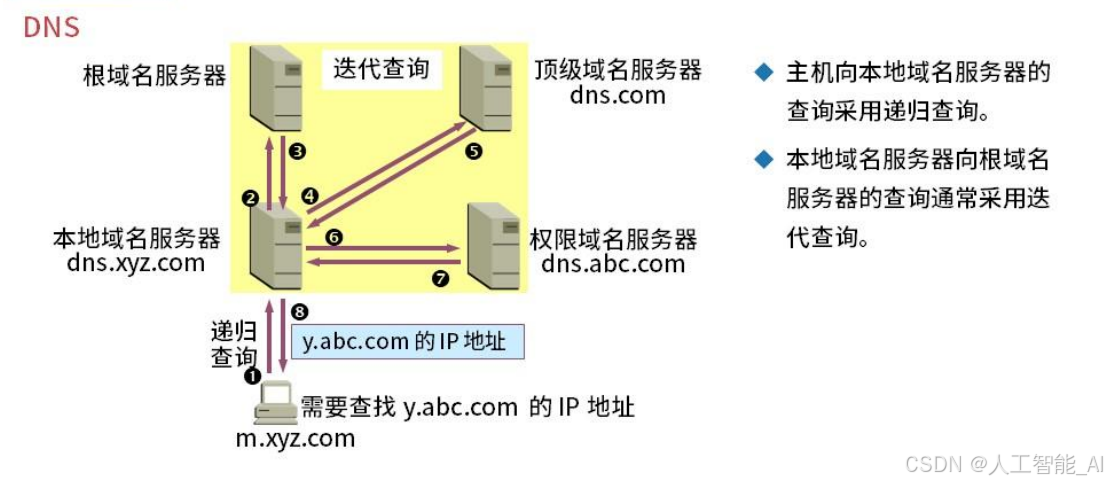

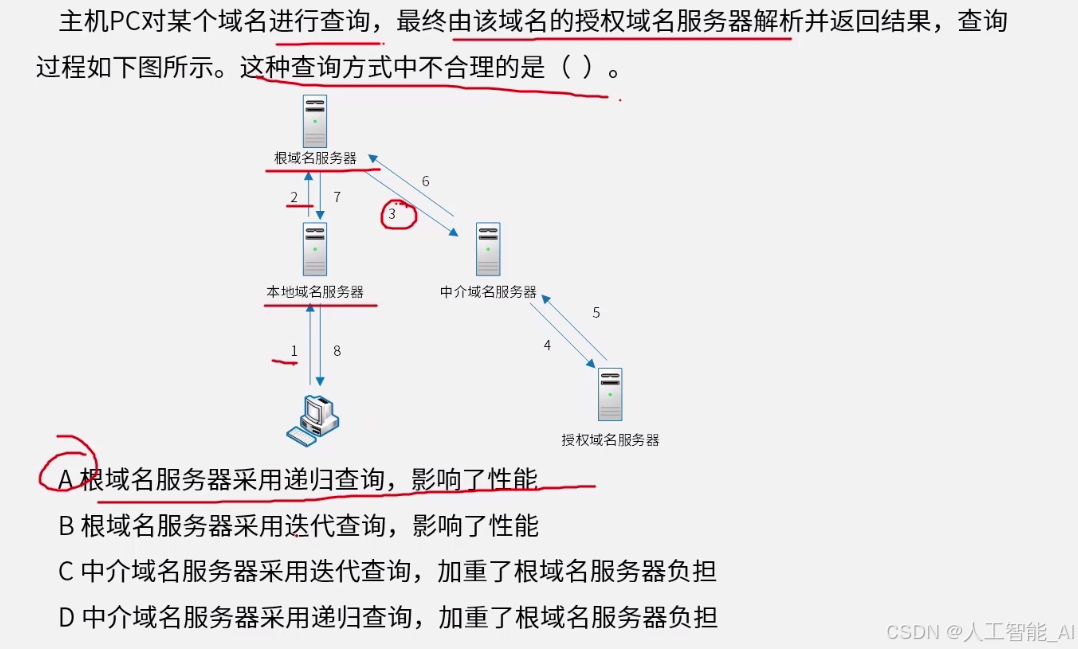

DNS
不同主题，域名映射IP的过程是不一样的
window是hosts
网络规划与设计

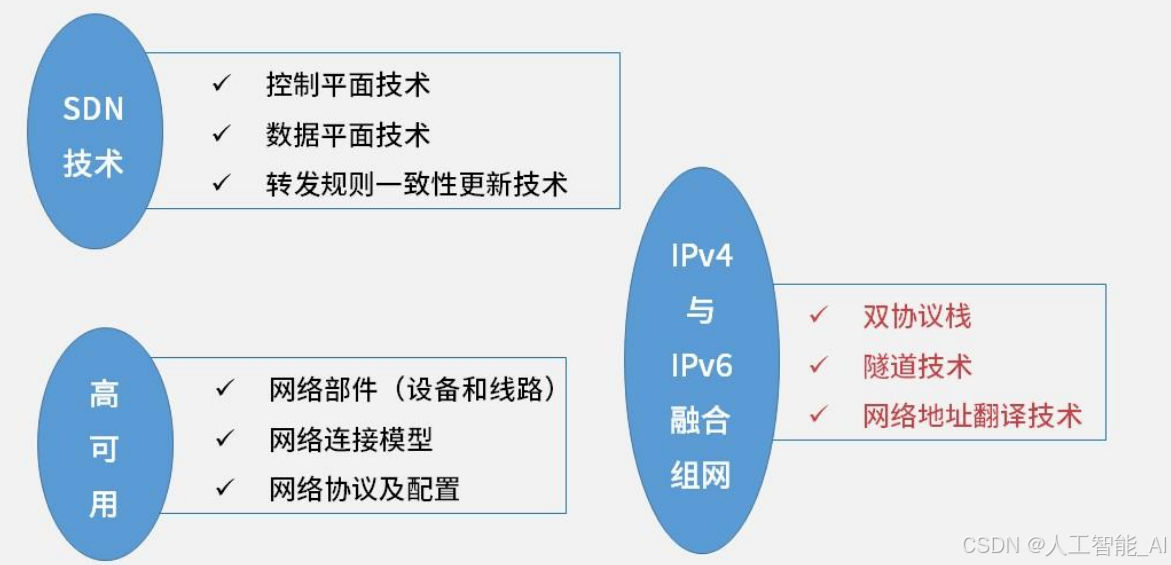

网络构建关键技术
转发规则一致性更新技术：两个平面转发规则一致性更新技术
高可用：通过冗余，可以从硬件和软件两个可以

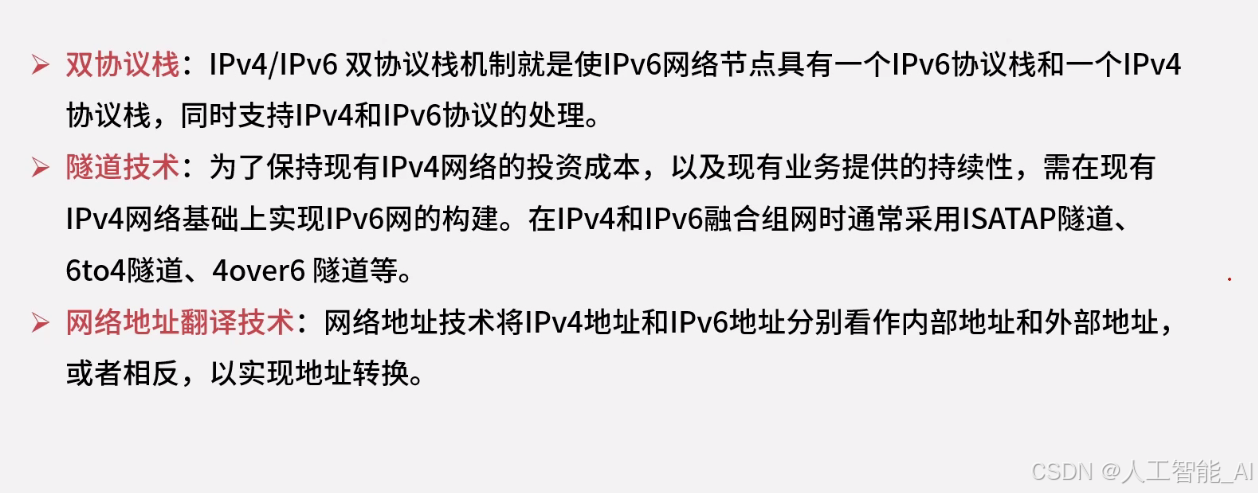

双协议栈：既可以识别IPV4，又可以识别IPV6
隧道：在IPV4的基础上提供IPV6
网络地址翻译技术：通过路由器硬件对地址进行转换，实现IPV4和IPV6的共同支持
层次化网络设计

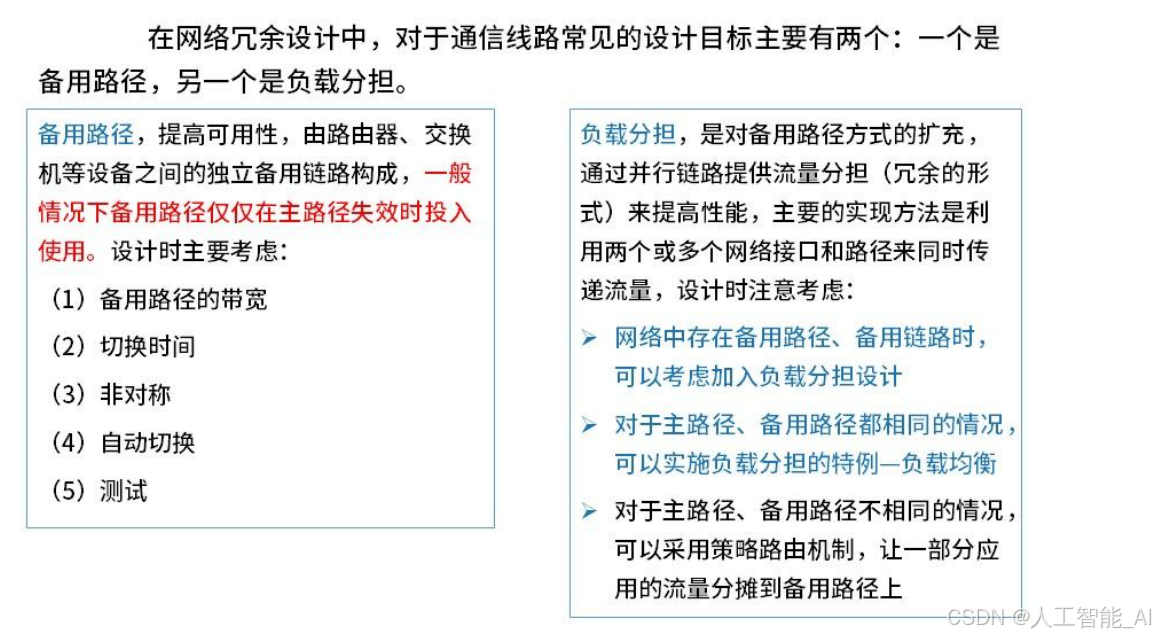

网络冗余设计

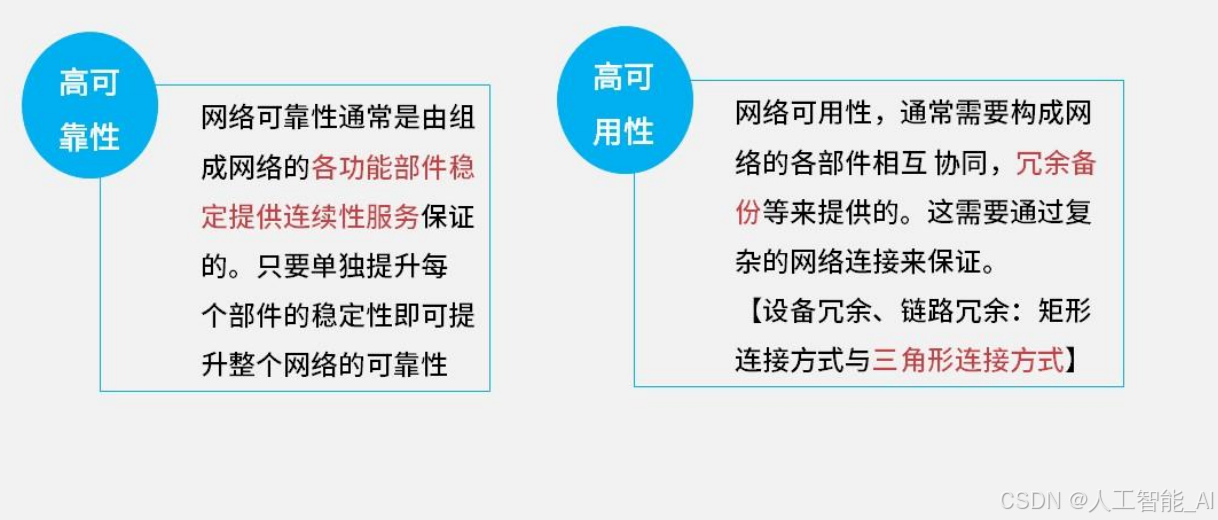

高可靠和高可用
思维导图
# 计算机网络 - 核心知识思维导图
├── 0️⃣ 通信系统架构 (★)
│ ├── 通信系统架构
│ │ ├── 局域网 (LAN)
│ │ │ ├── 组成：计算机、交换机、路由器
│ │ │ ├── 定义：有限地理范围内，传输介质互联的计算机组，封闭型网络
│ │ │ ├── 典型架构风格
│ │ │ │ ├── 单核心架构
│ │ │ │ ├── 双核心架构
│ │ │ │ ├── 环形架构
│ │ │ │ └── 层次局域网架构
│ │ │ ├── 拓扑结构
│ │ │ │ ├── 星状结构
│ │ │ │ │ ├── 特点
│ │ │ │ │ │ ├── 中心节点，结构简单，建网容易，便于控制
│ │ │ │ │ │ └── 任意两个节点间的通信最多两步
│ │ │ │ │ └── 缺点：中心节点故障则全网瘫痪
│ │ │ │ ├── 树状结构
│ │ │ │ │ ├── 特点：分级集中，成本低，扩充方便，双向传输
│ │ │ │ │ └── 缺点：非叶节点故障影响全网

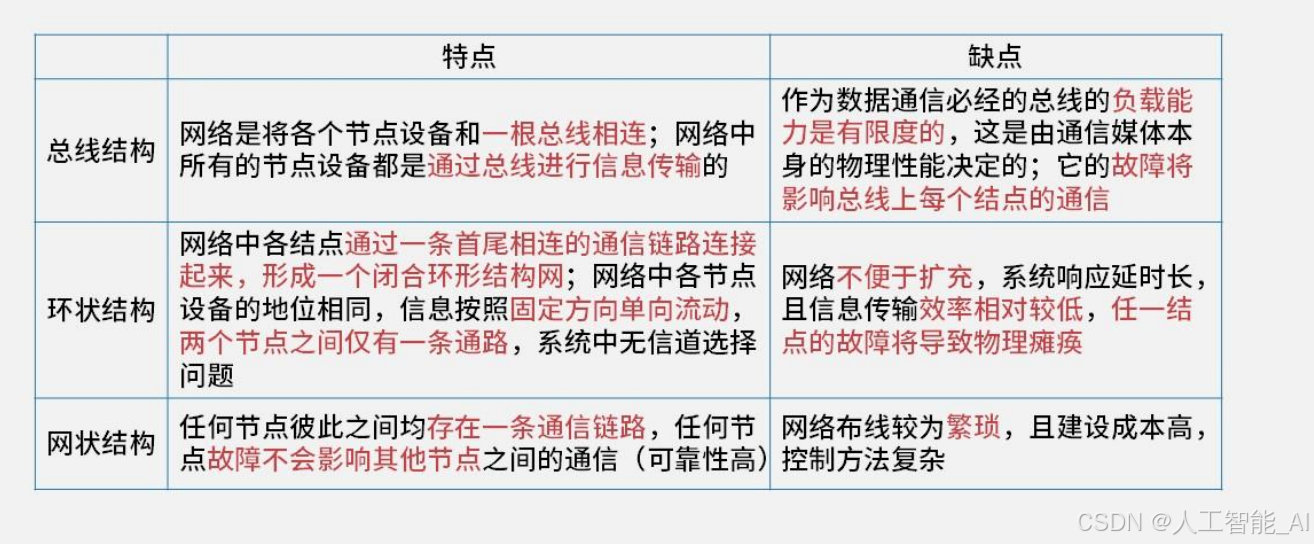

│ │ │ │ ├── 总线结构
│ │ │ │ │ ├── 特点：所有节点通过总线连接
│ │ │ │ │ └── 缺点：总线负载有限，故障影响所有节点
│ │ │ │ ├── 环状结构
│ │ │ │ │ ├── 特点：首尾相连闭合环形，信息单向流动
│ │ │ │ │ └── 缺点：不便扩充，任一节点故障导致物理瘫痪
│ │ │ │ └── 网状结构
│ │ │ │ ├── 特点：节点彼此均有链路，可靠性高
│ │ │ │ └── 缺点：布线繁琐，成本高，控制复杂
│ │ ├── 广域网 (WAN)
│ │ │ ├── 组成
│ │ │ │ ├── 骨干网、分布网、接入网（典型规模）
│ │ │ │ └── 骨干网、接入网（规模较小时）
│ │ │ ├── 典型架构风格
│ │ │ │ ├── 单核心广域网
│ │ │ │ ├── 双核心广域网
│ │ │ │ ├── 环形广域网
│ │ │ │ ├── 半冗余广域网
│ │ │ │ ├── 对等子域广域网
│ │ │ │ └── 层次子域广域网
│ │ │ └── 网络交换方式：分组交换（Internet核心交换方式）
│ │ └── 移动通信网络
│ │ ├── 5G技术的主要特征
│ │ │ ├── 服务化架构 (SBA)：网络功能灵活定制、按需组合
│ │ │ └── 网络切片
│ │ │ ├── 核心理念：将一个物理网络切割成多个虚拟的端到端网络
│ │ │ ├── 关键特性
│ │ │ │ ├── 逻辑独立：每个虚拟网络在设备、接入、传输、核心网层面完全隔离
│ │ │ │ ├── 故障隔离：任何一个虚拟网络发生故障不影响其他虚拟网络
│ │ │ │ └── 按需定制：为不同应用场景提供差异化服务
│ │ │ ├── 三个基本子切片（端到端构成）
│ │ │ │ ├── 无线网子切片：负责无线资源分配与空口调度
│ │ │ │ ├── 承载网子切片：负责传输层面的隔离与带宽保障
│ │ │ │ └── 核心网子切片：负责控制面与用户面的独立部署
│ │ │ └── 价值：降低建网运维成本，避免为每一种服务建设专用物理网络
│ │ └── UE接入模式（获取多样化服务）
│ │ ├── 透明模式
│ │ ├── 非透明模式
│ │ └── 说明：帮助手机等设备接入不同网络
│ ├── 软件定义网络 (SDN)
│ │ ├── 核心思想：控制面与数据面分离，灵活控制流量
│ │ └── 三大平面
│ │ ├── 应用平面：运行网络应用，无需关心底层细节就可编程、部署应用
│ │ ├── 控制平面：SDN控制器（网络大脑），掌握全局网络信息
│ │ └── 数据平面：交换机/路由器等物理硬件，单纯负责数据的转发
│ └── 存储网络架构
│ ├── 定义：访问磁盘存储方式
│ ├── 直连式存储 (DAS)：计算机通过I/O端口直接访问存储设备的方式
│ ├── 网络连接存储 (NAS)：计算机通过分布式文件系统访问存储设备，基于以太网，注重低成本
│ └── 存储区域网络 (SAN)：计算机通过构建独立的存储网络访问存储设备，基于以太网和光纤，注重高性能
├── 1️⃣ 网络有关指标 (★)
│ └── 时延
│ ├── 网络延迟公式：网络延迟 = 处理延迟 + 排队延迟 + 发送延迟 + 传播延迟
│ ├── 服务器延迟主要原因：队列延迟、磁盘延迟
│ ├── 对等网络延迟特点：总线式连接，终端数量越多，延迟越大
│ ├── 路由器与交换机转发方式对比
│ │ ├── 路由器：存储转发
│ │ ├── 交换机：直接转发
│ │ └── 结论：交换机的时延小
│ └── Internet传输延迟：数据经过节点多，带来更大延迟
├── 2️⃣ 组网技术 (★)
│ ├── 七层模型
│ │ ├── 7️⃣ 应用层
│ │ │ ├── 主要功能：实现具体的应用功能
│ │ │ └── 主要设备及协议：POP3
│ │ ├── 6️⃣ 表示层
│ │ │ ├── 主要功能：数据的格式与表达、加密、压缩
│ │ │ └── 主要设备及协议：FTP、HTTP、TFTP、DHCP
│ │ ├── 5️⃣ 会话层
│ │ │ ├── 主要功能：建立、管理和终止会话
│ │ │ └── 主要设备及协议：Telnet、SMTP、SNMP、DNS
│ │ ├── 4️⃣ 传输层
│ │ │ ├── 主要功能：端到端的连接
│ │ │ └── 主要设备及协议：TCP、UDP
│ │ ├── 3️⃣ 网络层
│ │ │ ├── 主要功能：分组传输和路由选择
│ │ │ └── 主要设备及协议
│ │ │ ├── 设备：三层交换机、路由器
│ │ │ └── 协议：ARP、RARP、IP、ICMP、IGMP
│ │ ├── 2️⃣ 数据链路层
│ │ │ ├── 主要功能：传送以帧为单位的信息
│ │ │ └── 主要设备及协议
│ │ │ ├── 设备：网桥、交换机（多端口网桥）、网卡
│ │ │ └── 协议：PPTP、L2TP、SLIP、PPP
│ │ ├── 1️⃣ 物理层
│ │ │ ├── 主要功能：二进制传输
│ │ │ └── 主要设备及协议：中继器、集线器（多端口中继器）
│ │ └── 备注
│ │ ├── Internet网络核心采取分组交换
│ │ └── 以太网帧最小长度为64字节

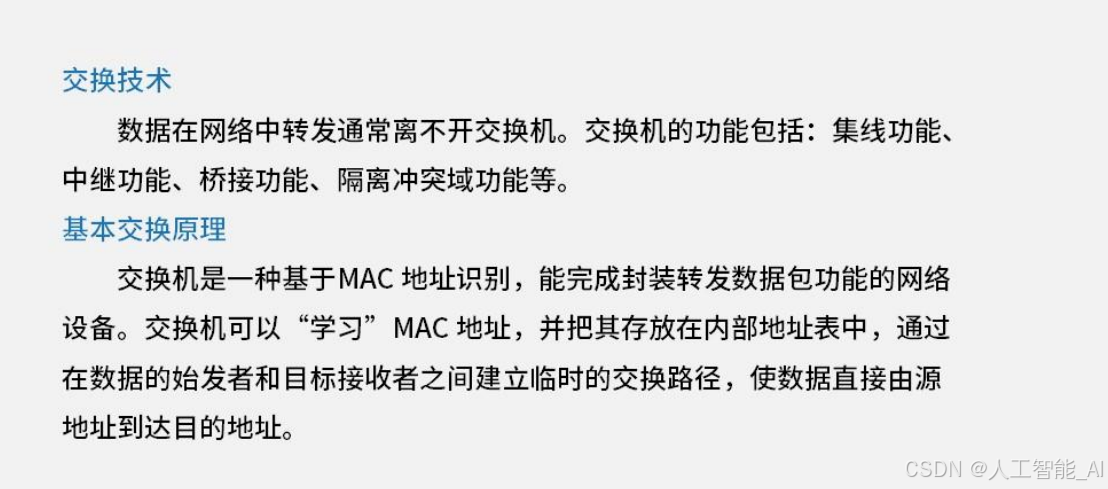

│ └── 交换技术
│ ├── 交换机功能
│ │ ├── 集线功能
│ │ ├── 中继功能
│ │ ├── 桥接功能
│ │ └── 隔离冲突域功能
│ ├── 基本交换原理：基于MAC地址识别，封装转发，建立临时交换路径

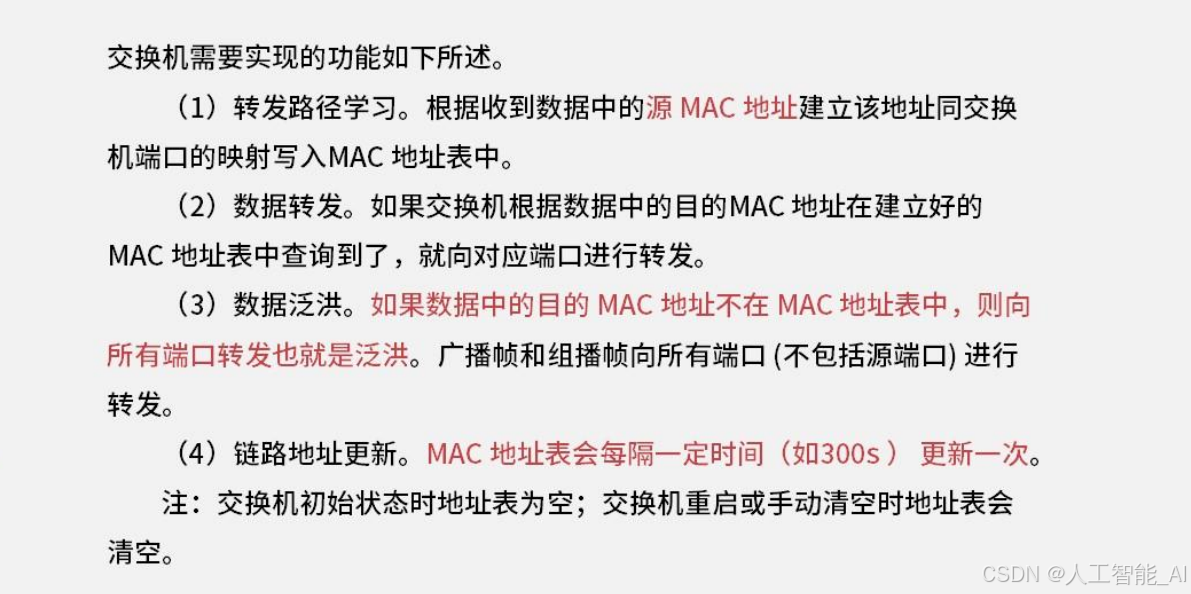

│ └── 交换机核心功能
│ ├── 转发路径学习：根据源MAC建立端口映射，写入MAC地址表
│ ├── 数据转发：查MAC地址表，向对应端口转发
│ ├── 数据泛洪：目的MAC不在表中，向所有端口（除源端口）转发
│ └── 链路地址更新：定期更新（如300秒）
│ ├── 初始状态：地址表为空
│ └── 重启/清空：地址表清空
├── 3️⃣ TCP/IP协议族 (★★★)
│ ├── 模型概述：TCP/IP模型与OSI七层模型对应
│ │ ├── 应用层
│ │ │ ├── 应用层
│ │ │ │ ├── POP3：110端口，邮件收取（基于TCP）
│ │ │ │ └── IMAP：143端口，邮件客户端获取邮件信息（基于TCP）
│ │ │ ├── 表示层
│ │ │ │ ├── FTP：20数据端口，21控制端口，文件传输协议（基于TCP）
│ │ │ │ ├── HTTP：80端口，超文本传输协议（基于TCP）
│ │ │ │ ├── DHCP：67端口，IP地址自动分配（基于UDP）
│ │ │ │ └── TFTP：69端口，简单文件传输协议（基于UDP）
│ │ │ └── 会话层
│ │ │ ├── Telnet：23端口，远程登录（基于TCP）
│ │ │ ├── SMTP：25端口，邮件发送（基于TCP）
│ │ │ ├── SNMP：161端口，简单网络管理协议（基于UDP）
│ │ │ └── DNS：53端口，域名解析协议，记录域名与IP映射关系（基于UDP）

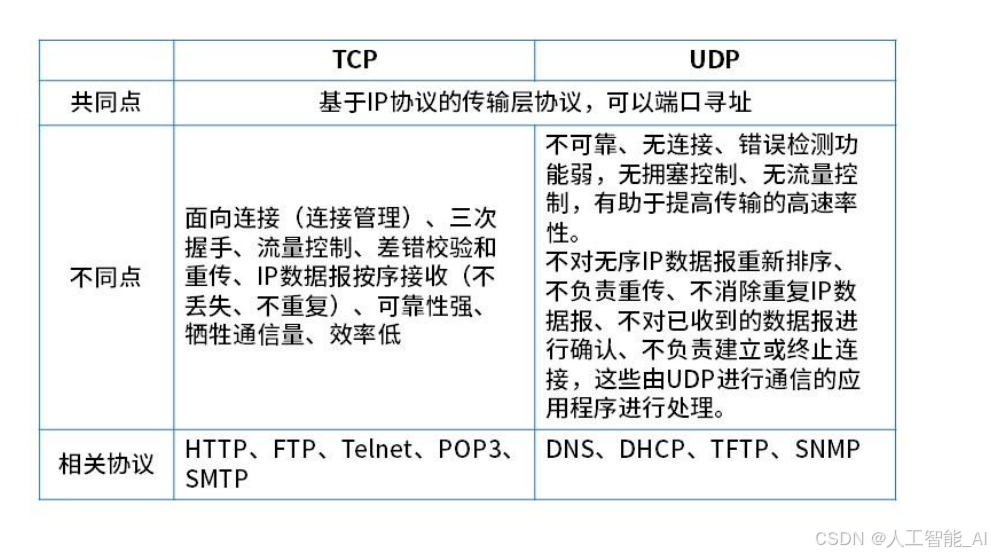

│ │ ├── 传输层
│ │ │ └── 传输层
│ │ │ ├── TCP：可靠的传输协议，根据端口号将报文交付给上一层的进程
│ │ │ └── UDP：不可靠的传输协议
│ │ ├── 网际层
│ │ │ └── 网络层
│ │ │ ├── IP
│ │ │ ├── ICMP：ping，因特网控制协议
│ │ │ ├── IGMP：组播协议
│ │ │ ├── ARP：地址解析协议，IP → MAC
│ │ │ └── RARP：反向地址解析协议，MAC → IP
│ │ └── 网络接口层
│ │ ├── 物理层
│ │ └── 数据链路层
│ │ ├── CSMA/CD
│ │ └── TokenRing
│ ├── 动态主机配置协议 (DHCP)
│ │ ├── 模型：客户机/服务器（一个园区网可有多个DHCP服务器）
│ │ ├── 服务范围
│ │ │ ├── 服务于一个网段
│ │ │ └── 通过DHCP中继服务多个子网
│ │ ├── 客户端行为
│ │ │ ├── 默认自动发现DHCP服务器，不需要手动指定服务器地址
│ │ │ └── 获取IP地址之前没有合法IP，使用0.0.0.0作为源地址发送广播请求
│ │ ├── 分配方式
│ │ │ ├── 固定分配：管理员分配
│ │ │ ├── 动态分配：有有效期限的IP地址
│ │ │ └── 自动分配：无限长IP地址
│ │ ├── 关键机制
│ │ │ ├── 无效地址：169.254.X.X 和 0.0.0.0
│ │ │ ├── 租约：默认8天，过半续租，租约超过87.5%时连接其他DHCP服务器
│ │ │ └── 冲突处理：客户端发DhcpDecline拒绝已用地址
│ │ ├── 相关交互
│ │ │ ├── DHCP发现（DISCOVER）
│ │ │ ├── DHCP提供（OFFER）
│ │ │ ├── DHCP请求（REQUEST）
│ │ │ ├── DHCP确认（ACK）
│ │ │ ├── DHCP拒绝（NACK）
│ │ │ ├── 客户端释放（RELEASE）
│ │ │ └── 客户端拒绝分配（Decline）
│ │ └── 注意：DHCP服务需主动开启，非默认开启
│ └── 域名系统 (DNS)

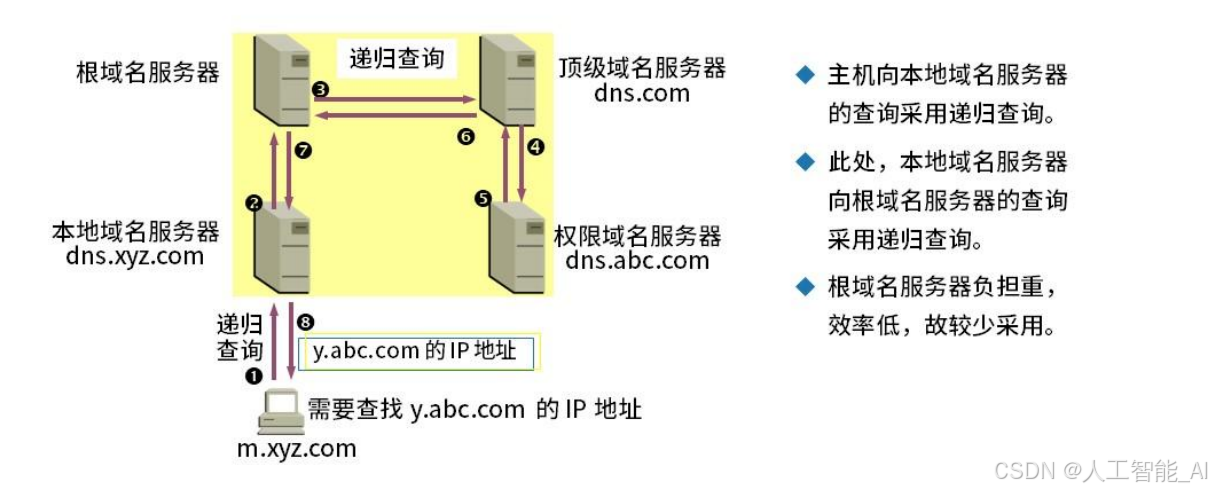

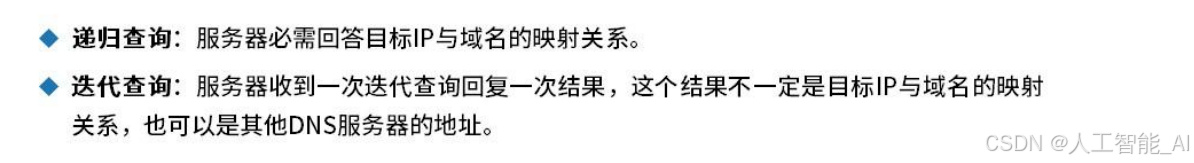

│ ├── 查询方式
│ │ ├── 递归查询：服务器必须返回最终映射
│ │ └── 迭代查询：服务器每次回复结果（映射或下一级服务器地址）

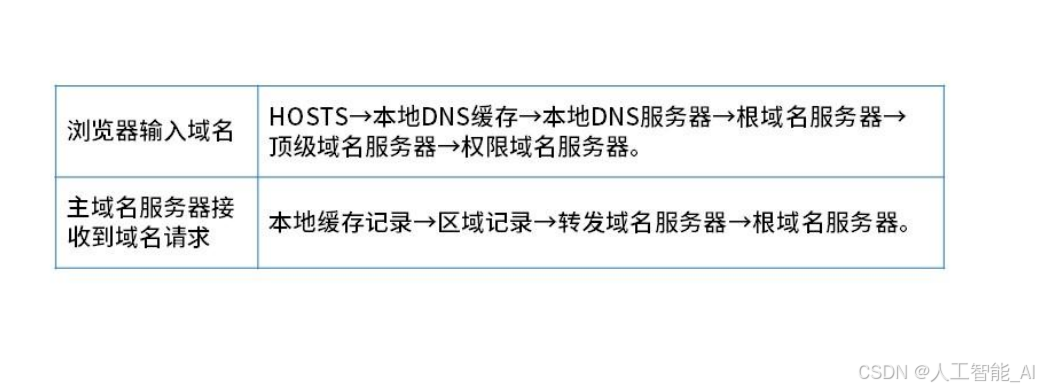

│ ├── 典型解析流程
│ │ └── 浏览器 → HOSTS → 本地缓存 → 本地域名服务器(递归) → 根域名服务器(迭代) → 顶级域名服务器 → 权限域名服务器
│ ├── 相关考点

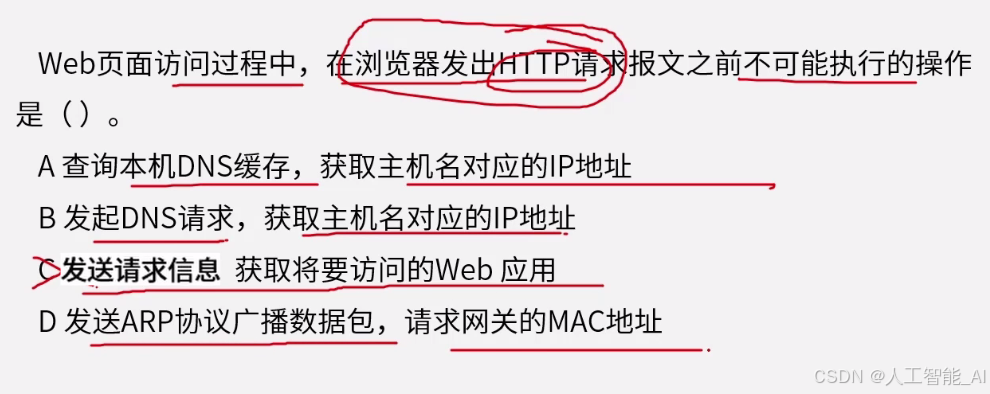

│ │ ├── HTTP请求前：可能执行DNS查询或ARP广播，但不会请求Web应用内容

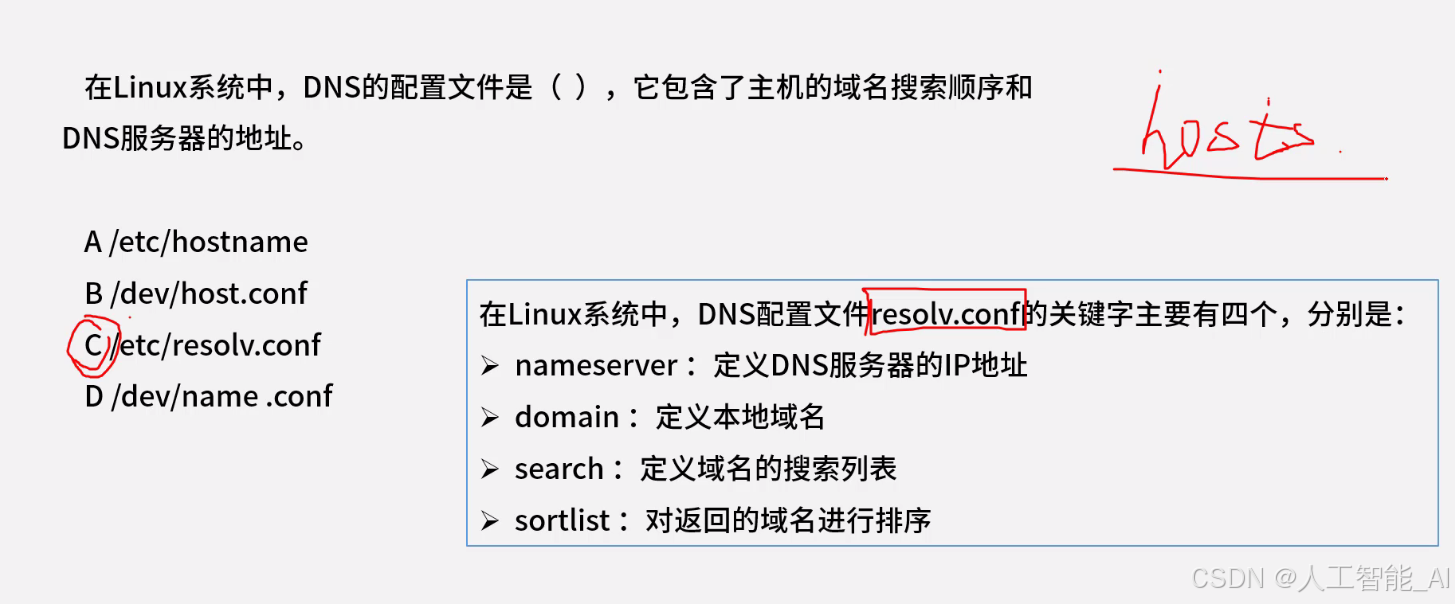

│ │ ├── Linux DNS配置文件：/etc/resolv.conf
│ │ │ ├── nameserver：定义DNS服务器的IP地址
│ │ │ ├── domain：定义本地域名
│ │ │ ├── search：定义域名的搜索列表
│ │ │ └── sortlist：对返回的域名进行排序

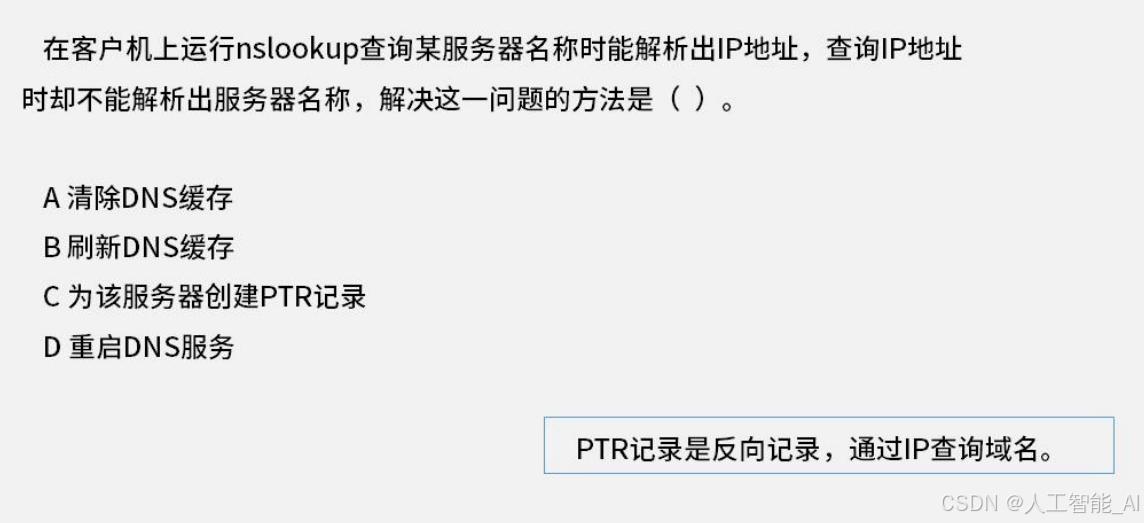

│ │ └── 反向解析问题：IP查不到域名，需创建PTR记录
│ └── 潜在问题：根域名服务器若采用递归查询，严重影响性能
├── 4️⃣ 网络规划与设计 (★)
│ ├── 网络规划设计过程
│ │ ├── 1. 需求分析
│ │ │ └── 产物：需求规范
│ │ ├── 2. 通信规范分析
│ │ │ └── 产物：通信规范
│ │ ├── 3. 逻辑网络设计
│ │ │ ├── 内容
│ │ │ │ ├── 网络结构设计
│ │ │ │ ├── 物理层技术选择
│ │ │ │ ├── 局域网技术选择与应用
│ │ │ │ ├── 广域网技术选择与应用
│ │ │ │ ├── 地址设计与命名模型
│ │ │ │ ├── 路由协议选择
│ │ │ │ ├── 网络管理
│ │ │ │ ├── 网络安全
│ │ │ │ └── 逻辑网络设计文档
│ │ │ ├── 产物：逻辑设计文档
│ │ │ └── 具体输出内容
│ │ │ ├── ① 逻辑网络设计图
│ │ │ ├── ② IP地址方案
│ │ │ ├── ③ 安全方案
│ │ │ ├── ④ 招聘和培训网络员工的具体说明
│ │ │ └── ⑤ 对软硬件、服务、员工和培训的费用初步估计
│ │ ├── 4. 物理网络设计
│ │ │ ├── 内容
│ │ │ │ ├── 设备选型
│ │ │ │ ├── 结构化布线
│ │ │ │ ├── 机房设计
│ │ │ │ └── 物理网络设计相关的文档规范（如：软硬件清单，费用清单）
│ │ │ ├── 产物：物理结构设计文档
│ │ │ └── 具体输出内容
│ │ │ ├── ① 网络物理结构图和布线方案
│ │ │ ├── ② 设备和部件的详细列表清单
│ │ │ ├── ③ 软硬件和安装费用的估算
│ │ │ ├── ④ 安装日程表（详细说明服务时间及期限）
│ │ │ ├── ⑤ 安装后的测试计划
│ │ │ └── ⑥ 用户的培训计划
│ │ └── 5. 实施阶段
│ │ └── 产物：实施物理网络设计，安装和维护

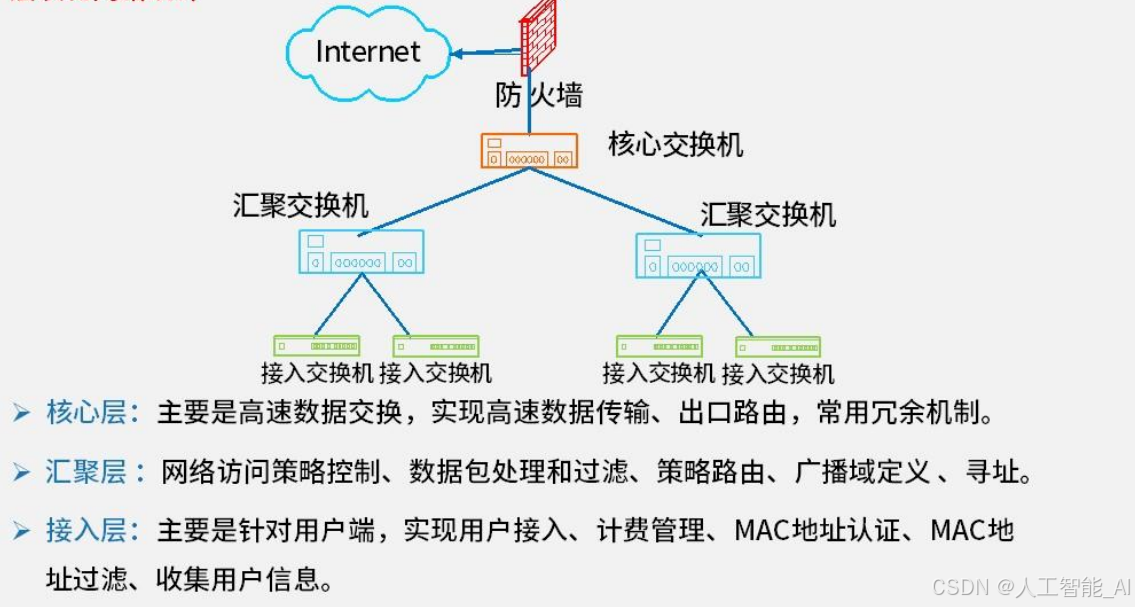

│ ├── 三层网络结构设计（大中型企业网/校园网/机关办公网）
│ │ ├── 设计顺序：先设计接入层，因为接入层代表需求
│ │ ├── 核心层
│ │ │ ├── 功能：高速数据交换、出口路由、连接服务器集群和各建筑物子网
│ │ │ ├── 连接：核心层设备之间、核心层与汇聚层之间使用具有冗余链路的光纤连接
│ │ │ └── 特点：常用冗余机制，高吞吐量
│ │ ├── 汇聚层
│ │ │ ├── 功能：网络访问策略控制、数据包处理、广播域定义、寻址、路由汇聚
│ │ │ ├── 连接：汇聚层设备与接入层设备之间可视情况使用UTP连接
│ │ │ └── 特点：将分布在不同位置的子网连接到核心层
│ │ └── 接入层
│ │ ├── 功能：用户接入、计费管理、MAC地址过滤、收集用户信息
│ │ ├── 连接：接入层设备与用户计算机之间使用价格低廉的非屏蔽双绞线(UTP)连接
│ │ └── 特点：终端用户计算机接入网络
│ ├── IPv4/IPv6融合技术
│ │ ├── 双协议栈：同时支持IPv4和IPv6协议栈
│ │ ├── 隧道技术：在IPv4网络上构建IPv6（ISATAP、6to4等）
│ │ └── 网络地址翻译技术：实现IPv4与IPv6地址转换
│ └── 网络冗余设计
│ ├── 目标：提高可用性和负载分担
│ ├── 备用路径
│ │ ├── 作用：主路径失效时投入使用
│ │ └── 设计时考虑因素：带宽、切换时间、非对称、自动切换、测试
│ └── 负载分担
│ ├── 作用：并行链路提供流量分担，提高性能（冗余的一种形式）
│ ├── 负载均衡：主备路径相同时
│ ├── 策略路由分流：主备路径不同时
│ └── 核心理解：备用路径并非总是与主路径同时投入使用
├── 5️⃣ 其他知识 (★)
│ └── ACL过滤
│ └── 访问控制列表是路由器和交换机接口的指令列表，用于控制端口进出的数据包
│ ├── 适用于所有的路由协议（如IP、IPX、AppleTalk等）
│ ├── 标准ACL：基于源IP地址过滤
│ └── 扩展ACL：基于源/目的IP、端口号等过滤
└── 6️⃣ 网络存储技术 - RAID (★)
├── 定义：独立磁盘冗余阵列，把多个硬盘组合起来变成一个"超级硬盘"
├── 核心价值：通过冗余提高数据安全性，通过条带化提高I/O性能
├── 常见级别
│ ├── RAID 0
│ │ ├── 条带化，无冗余
│ │ ├── 磁盘利用率：100%
│ │ └── 特点：并行处理，读写性能最高，但无容错能力
│ ├── RAID 1
│ │ ├── 镜像，两块磁盘互为备份
│ │ ├── 磁盘利用率：50%
│ │ └── 特点：高可靠性，写性能一般，读性能较高
│ ├── RAID 3
│ │ ├── 专用校验盘，N+1模式
│ │ ├── 磁盘利用率：(n-1)/n
│ │ ├── 示例：4块盘中，1块存校验值（A XOR B XOR C），坏一个盘可恢复
│ │ └── 特点：坏一个盘可以恢复数据
│ ├── RAID 5
│ │ ├── 分布式校验，没有专用校验盘
│ │ ├── 磁盘利用率：(n-1)/n
│ │ ├── 示例：3块80T硬盘，容量为160T
│ │ └── 特点：坏一个盘可修复，写性能有开销
│ ├── RAID 6
│ │ ├── 双重校验，两块盘存校验信息
│ │ ├── 磁盘利用率：(n-2)/n
│ │ └── 特点：允许两块磁盘同时故障，容错性更强
│ └── RAID 10 (RAID 1+0)
│ ├── 至少4块硬盘，先镜像后条带
│ ├── 磁盘利用率：50%
│ └── 特点：兼具高可靠性和高性能计算机网络 - 核心知识思维导图
│
├── 0️⃣ 通信系统架构 (★)
│ ├── 通信系统架构
│ │ ├── 局域网 (LAN)
│ │ │ ├── 组成：计算机、交换机、路由器
│ │ │ ├── 定义：有限地理范围内，传输介质互联的计算机组，封闭型网络
│ │ │ ├── 典型架构风格
│ │ │ │ ├── 单核心架构
│ │ │ │ ├── 双核心架构
│ │ │ │ ├── 环形架构
│ │ │ │ └── 层次局域网架构
│ │ │ ├── 拓扑结构
│ │ │ │ ├── 星状结构
│ │ │ │ │ ├── 特点
│ │ │ │ │ │ ├── 中心节点，结构简单，建网容易，便于控制
│ │ │ │ │ │ └── 任意两个节点间的通信最多两步
│ │ │ │ │ └── 缺点：中心节点故障则全网瘫痪
│ │ │ │ ├── 树状结构
│ │ │ │ │ ├── 特点：分级集中，成本低，扩充方便，双向传输
│ │ │ │ │ └── 缺点：非叶节点故障影响全网
│ │ │ │ ├── 总线结构
│ │ │ │ │ ├── 特点：所有节点通过总线连接
│ │ │ │ │ └── 缺点：总线负载有限，故障影响所有节点
│ │ │ │ ├── 环状结构
│ │ │ │ │ ├── 特点：首尾相连闭合环形，信息单向流动
│ │ │ │ │ └── 缺点：不便扩充，任一节点故障导致物理瘫痪
│ │ │ │ └── 网状结构
│ │ │ │ ├── 特点：节点彼此均有链路，可靠性高
│ │ │ │ └── 缺点：布线繁琐，成本高，控制复杂
│ │ ├── 广域网 (WAN)
│ │ │ ├── 组成
│ │ │ │ ├── 骨干网、分布网、接入网（典型规模）
│ │ │ │ └── 骨干网、接入网（规模较小时）
│ │ │ ├── 典型架构风格
│ │ │ │ ├── 单核心广域网
│ │ │ │ ├── 双核心广域网
│ │ │ │ ├── 环形广域网
│ │ │ │ ├── 半冗余广域网
│ │ │ │ ├── 对等子域广域网
│ │ │ │ └── 层次子域广域网
│ │ │ └── 网络交换方式：分组交换（Internet核心交换方式）
│ │ └── 移动通信网络
│ │ ├── 5G技术的主要特征
│ │ │ ├── 服务化架构 (SBA)：网络功能灵活定制、按需组合
│ │ │ └── 网络切片：物理网络切出多个逻辑网络，降低建网运维成本，避免为每一个服务建设专用物理网络（实现虚拟逻辑独立）
│ │ └── UE接入模式（获取多样化服务）
│ │ ├── 透明模式
│ │ ├── 非透明模式
│ │ └── 说明：帮助手机等设备接入不同网络（如互联网、专用网等）
│ ├── 软件定义网络 (SDN)
│ │ ├── 核心思想：控制面与数据面分离，灵活控制流量
│ │ └── 三大平面
│ │ ├── 应用平面：运行网络应用，无需关心底层细节就可编程、部署应用
│ │ ├── 控制平面：SDN控制器（网络大脑），掌握全局网络信息
│ │ └── 数据平面：交换机/路由器等物理硬件，单纯负责数据的转发
│ └── 存储网络架构
│ ├── 定义：访问磁盘存储方式
│ ├── 直连式存储 (DAS)
│ │ └── 计算机通过I/O端口直接访问存储设备的方式
│ ├── 网络连接存储 (NAS)
│ │ └── 计算机通过分布式文件系统访问存储设备的方式，基于以太网，注重低成本
│ └── 存储区域网络 (SAN)
│ └── 计算机通过构建独立的存储网络访问存储设备的方式，基于以太网和光纤，注重高性能
│
├── 1️⃣ 网络有关指标 (★)
│ └── 时延
│ ├── 网络延迟公式
│ │ └── 网络延迟 = 处理延迟 + 排队延迟 + 发送延迟 + 传播延迟
│ ├── 服务器延迟主要原因
│ │ ├── 队列延迟
│ │ └── 磁盘延迟
│ ├── 对等网络延迟特点
│ │ └── 总线式连接，网络中的终端数量越多，延迟就越大
│ ├── 路由器与交换机转发方式对比
│ │ ├── 路由器：存储转发
│ │ ├── 交换机：直接转发
│ │ └── 结论：交换机的时延小
│ └── Internet传输延迟
│ └── 数据在Internet中传输时，由于互联网的转发数量大、经过节点多，所以会带来更大的延迟
│
├── 2️⃣ 组网技术 (★)
│ ├── 七层模型
│ │ ├── 7️⃣ 应用层
│ │ │ ├── 主要功能：实现具体的应用功能
│ │ │ └── 主要设备及协议：POP3
│ │ ├── 6️⃣ 表示层
│ │ │ ├── 主要功能：数据的格式与表达、加密、压缩
│ │ │ └── 主要设备及协议：FTP、HTTP、TFTP、DHCP
│ │ ├── 5️⃣ 会话层
│ │ │ ├── 主要功能：建立、管理和终止会话
│ │ │ └── 主要设备及协议：Telnet、SMTP、SNMP、DNS
│ │ ├── 4️⃣ 传输层
│ │ │ ├── 主要功能：端到端的连接
│ │ │ └── 主要设备及协议：TCP、UDP
│ │ ├── 3️⃣ 网络层
│ │ │ ├── 主要功能：分组传输和路由选择
│ │ │ └── 主要设备及协议
│ │ │ ├── 设备：三层交换机、路由器
│ │ │ └── 协议：ARP、RARP、IP、ICMP、IGMP
│ │ ├── 2️⃣ 数据链路层
│ │ │ ├── 主要功能：传送以帧为单位的信息
│ │ │ └── 主要设备及协议
│ │ │ ├── 设备：网桥、交换机（多端口网桥）、网卡
│ │ │ └── 协议：PPTP、L2TP、SLIP、PPP
│ │ ├── 1️⃣ 物理层
│ │ │ ├── 主要功能：二进制传输
│ │ │ └── 主要设备及协议：中继器、集线器（多端口中继器）
│ │ └── 备注
│ │ ├── Internet网络核心采取分组交换
│ │ └── 以太网帧最小长度为64字节
│ └── 交换技术
│ ├── 交换机功能
│ │ ├── 集线功能
│ │ ├── 中继功能
│ │ ├── 桥接功能
│ │ └── 隔离冲突域功能
│ ├── 基本交换原理：基于MAC地址识别，封装转发，建立临时交换路径
│ └── 交换机核心功能
│ ├── 转发路径学习：根据源MAC建立端口映射，写入MAC地址表
│ ├── 数据转发：查MAC地址表，向对应端口转发
│ ├── 数据泛洪：目的MAC不在表中，向所有端口（除源端口）转发
│ └── 链路地址更新：定期更新（如300秒）
│ ├── 初始状态：地址表为空
│ └── 重启/清空：地址表清空
│
├── 3️⃣ TCP/IP协议族 (★★★)
│ ├── 模型概述：TCP/IP模型与OSI七层模型对应
│ │ ├── 应用层
│ │ │ ├── 应用层
│ │ │ │ ├── POP3
│ │ │ │ │ └── 110端口，邮件收取（基于TCP）
│ │ │ │ └── IMAP
│ │ │ │ └── 143端口，邮件客户端通过此协议从邮件服务器获取邮件信息、下载邮件（基于TCP）
│ │ │ ├── 表示层
│ │ │ │ ├── FTP
│ │ │ │ │ ├── 20数据端口，21控制端口
│ │ │ │ │ └── 文件传输协议（基于TCP）
│ │ │ │ ├── HTTP
│ │ │ │ │ └── 80端口，超文本传输协议，网络传输，基于TCP
│ │ │ │ ├── DHCP
│ │ │ │ │ └── 67端口，IP地址自动分配，基于UDP
│ │ │ │ └── TFTP
│ │ │ │ └── 69端口，简单文件传输协议，基于UDP
│ │ │ └── 会话层
│ │ │ ├── Telnet
│ │ │ │ └── 23端口，远程登录，基于TCP
│ │ │ ├── SMTP
│ │ │ │ └── 25端口，邮件发送，基于TCP
│ │ │ ├── SNMP
│ │ │ │ └── 161端口，简单网络管理协议，基于UDP
│ │ │ └── DNS
│ │ │ └── 53端口，域名解析协议，记录域名与IP的映射关系，基于UDP
│ │ ├── 传输层
│ │ │ └── 传输层
│ │ │ ├── TCP
│ │ │ │ └── 可靠的传输协议，根据端口号将报文交付给上一层的进程，可以对应用层进程进行寻址
│ │ │ └── UDP
│ │ │ └── 不可靠的传输协议
│ │ ├── 网际层
│ │ │ └── 网络层
│ │ │ ├── IP
│ │ │ ├── ICMP
│ │ │ │ └── ping，因特网控制协议
│ │ │ ├── IGMP
│ │ │ │ └── 组播协议
│ │ │ ├── ARP
│ │ │ │ └── 地址解析协议，IP → MAC
│ │ │ └── RARP
│ │ │ └── 反向地址解析协议，MAC → IP
│ │ └── 网络接口层
│ │ ├── 物理层
│ │ └── 数据链路层
│ │ ├── CSMA/CD
│ │ └── TokenRing
│ ├── 动态主机配置协议 (DHCP)
│ │ ├── 模型：客户机/服务器（一个园区网可有多个DHCP服务器）
│ │ ├── 服务范围
│ │ │ ├── 服务于一个网段
│ │ │ └── 通过DHCP中继服务多个子网
│ │ ├── 客户端行为
│ │ │ ├── 默认自动发现DHCP服务器，不需要手动指定服务器地址
│ │ │ └── 获取IP地址之前没有合法IP，使用0.0.0.0作为源地址发送广播请求
│ │ ├── 分配方式
│ │ │ ├── 固定分配：管理员分配
│ │ │ ├── 动态分配：有有效期限的IP地址
│ │ │ └── 自动分配：无限长IP地址
│ │ ├── 关键机制
│ │ │ ├── 无效地址：169.254.X.X 和 0.0.0.0
│ │ │ ├── 租约：默认8天，过半续租，当租约超过87.5%时，如果仍然没有和当初提供IP的DHCP服务器连接上，就要开始连接其他的DHCP服务器
│ │ │ └── 冲突处理：客户端发DhcpDecline拒绝已用地址
│ │ ├── 相关交互
│ │ │ ├── DHCP发现（DISCOVER）
│ │ │ ├── DHCP提供（OFFER）
│ │ │ ├── DHCP请求（REQUEST）
│ │ │ ├── DHCP确认（ACK）
│ │ │ ├── DHCP拒绝（NACK）
│ │ │ ├── 客户端释放（RELEASE）
│ │ │ └── 客户端拒绝分配（Decline）
│ │ └── 注意：DHCP服务需主动开启，非默认开启
│ └── 域名系统 (DNS)
│ ├── 查询方式
│ │ ├── 递归查询：服务器必须返回最终映射
│ │ └── 迭代查询：服务器每次回复结果（映射或下一级服务器地址）
│ ├── 典型解析流程
│ │ └── 浏览器 → HOSTS → 本地缓存 → 本地域名服务器(递归) → 根域名服务器(迭代) → 顶级域名服务器 → 权限域名服务器
│ ├── 相关考点
│ │ ├── HTTP请求前：可能执行DNS查询或ARP广播，但不会请求Web应用内容
│ │ ├── Linux DNS配置文件：/etc/resolv.conf
│ │ │ ├── nameserver：定义DNS服务器的IP地址
│ │ │ ├── domain：定义本地域名
│ │ │ ├── search：定义域名的搜索列表
│ │ │ └── sortlist：对返回的域名进行排序
│ │ └── 反向解析问题：IP查不到域名，需创建PTR记录
│ └── 潜在问题：根域名服务器若采用递归查询，严重影响性能
│
├── 4️⃣ 网络规划与设计 (★)
│ ├── 网络规划设计过程
│ │ ├── 1. 需求分析
│ │ │ └── 产物：需求规范
│ │ ├── 2. 通信规范分析
│ │ │ └── 产物：通信规范
│ │ ├── 3. 逻辑网络设计
│ │ │ ├── 内容
│ │ │ │ ├── 网络结构设计
│ │ │ │ ├── 物理层技术选择
│ │ │ │ ├── 局域网技术选择与应用
│ │ │ │ ├── 广域网技术选择与应用
│ │ │ │ ├── 地址设计与命名模型
│ │ │ │ ├── 路由协议选择
│ │ │ │ ├── 网络管理
│ │ │ │ ├── 网络安全
│ │ │ │ └── 逻辑网络设计文档
│ │ │ └── 产物：逻辑设计文档
│ │ ├── 4. 物理网络设计
│ │ │ ├── 内容
│ │ │ │ ├── 设备选型
│ │ │ │ ├── 结构化布线
│ │ │ │ ├── 机房设计
│ │ │ │ └── 物理网络设计相关的文档规范（如：软硬件清单，费用清单）
│ │ │ └── 产物：物理结构设计文档
│ │ └── 5. 实施阶段
│ │ └── 产物：实施物理网络设计，安装和维护
│ ├── IPv4/IPv6融合技术
│ │ ├── 双协议栈：同时支持IPv4和IPv6协议栈
│ │ ├── 隧道技术：在IPv4网络上构建IPv6（ISATAP、6to4等）
│ │ └── 网络地址翻译技术：实现IPv4与IPv6地址转换
│ ├── 层次化网络设计
│ │ ├── 设计原则：设计的时候先设计接入层，因为接入层代表需求
│ │ ├── 核心层：高速数据交换、出口路由，常用冗余机制
│ │ ├── 汇聚层：网络访问策略控制、数据包处理、广播域定义、寻址
│ │ └── 接入层：用户接入、计费管理、MAC地址过滤、收集用户信息（IP地址、MAC地址、访问日志）
│ └── 网络冗余设计
│ ├── 目标：提高可用性和负载分担
│ ├── 备用路径
│ │ ├── 作用：主路径失效时投入使用
│ │ └── 设计时考虑因素：带宽、切换时间、非对称、自动切换、测试
│ └── 负载分担
│ ├── 作用：并行链路提供流量分担，提高性能（冗余的一种形式）
│ ├── 负载均衡：主备路径相同时
│ ├── 策略路由分流：主备路径不同时
│ └── 核心理解：备用路径并非总是与主路径同时投入使用
│
├── 5️⃣ 其他知识 (★)
│ └── ACL过滤
│ └── 访问控制列表是路由器和交换机接口的指令列表，用于控制端口进出的数据包。ACL适用于所有的路由协议，如IP、IPX、AppleTalk等
│
└── 6️⃣ 网络存储技术 - RAID (★)
├── 定义：独立磁盘冗余阵列，简单说就是：把多个硬盘组合起来，变成一个"超级硬盘"使用，目的是要么更快、要么更安全、要么两者兼得
├── 常见级别
│ ├── RAID 0
│ │ ├── 条带化，无冗余
│ │ ├── 磁盘利用率：100%
│ │ └── 特点：并行处理，读写性能最高，但无容错能力
│ ├── RAID 1
│ │ ├── 镜像，两块磁盘互为备份
│ │ ├── 磁盘利用率：50%
│ │ └── 特点：高可靠性，写性能一般，读性能较高
│ ├── RAID 3
│ │ ├── 专用校验盘
│ │ ├── N+1 模式，N块存数据，1块专门存"校验信息"（用来恢复数据）
│ │ ├── 磁盘利用率：(n-1)/n
│ │ ├── 示例：假设有4块盘 A、B、C（数据盘）、D（校验盘）。D存储的校验值 = A XOR B XOR C。若A盘损坏，可通过 B XOR C XOR D 恢复A的值。例如：A=1, B=2, C=3, 则 D=1 XOR 2 XOR 3 = 0。A损坏后，恢复 A = 2 XOR 3 XOR 0 = 1。
│ │ └── 特点：坏一个盘可以恢复数据
│ ├── RAID 5
│ │ ├── 分布式校验，没有专用校验盘
│ │ ├── 不是把数据完整复制一遍，而是"算出一种数学关系"，让任何一块盘坏了，都能靠其他盘 + 这个"关系"重新算出来，所以它坏一个盘可修复
│ │ ├── 磁盘利用率：(n-1)/n
│ │ └── 示例：3块80T硬盘，容量为160T
│ ├── RAID 6
│ │ ├── 双重校验，两块盘存校验信息
│ │ ├── 磁盘利用率：(n-2)/n
│ │ └── 特点：允许两块磁盘同时故障，容错性更强
│ └── RAID 10 (RAID 1+0，也称RAID 0+1)
│ ├── 至少4块硬盘，先把硬盘两两配对，做成"镜像组"（RAID 1），然后再把这些"镜像组"拼起来，做成"条带组"（RAID 0）
│ ├── 磁盘利用率：50%
│ └── 特点：兼具高可靠性和高性能
└── 核心价值：通过冗余提高数据安全性，通过条带化提高I/O性能
