一、计算机网络基础知识

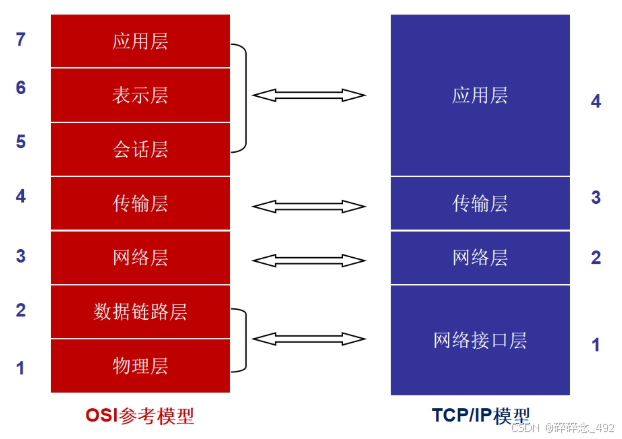

一、简单介绍OSI模型各层的作用：
1、物理层：传输比特流，定义电路接口参数、信号含义等。设备：网线、光纤、集线器、中继器
2、数据链路层：把比特封装成帧，依靠 MAC 地址局域网内寻址；差错检测、相邻节点传输。设备：交换机、网桥
3、网络层：封装数据包/分组，依靠IP地址跨网段路由，选择最佳传输路径
4、传输层：实现端到端进程通信，端口号区分电脑上不同程序
TCP（可靠、重传、流量控制）、UDP（快速无连接）
5、会话层：建立、维持、断开应用之间的通信会话，同步数据
6、表示层：数据格式转换、加密解密
7、应用层：为应用程序提供网络服务，面向软件。例如：例：HTTP、FTP、DNS、Telnet
二、计算机网络性能指标有哪些
1、带宽：单位时间内网络信道能够传输的最大数据率，单位bit/s
2、吞吐量：单位时间内实际通过网络的数据量，反映网络的实际能力
3、时延 ：数据从一端传送到另一端所需时间，包括发送时延、传播时延、处理时延、排队时延
4、丢包率：传输过程中丢包的数据包占总数据包的比例，反映网络可靠性
5、速率：数据在信道上的传输速率，单位bit/s
二、网络设备
（1）主要有：路由器和交换机
控制路由器和交换机的核心软件是网络设备的操作系统
路由器和交换机的区别：
路由器的作用：
1、连接具有不同介质的链路
2、连接网络或子网，隔离广播
3、对数据报文执行寻址和转发
4、交换和维护路由信息
路由器的特点：
1、主要工作在OSI模型的物理层、数据链路层和网络层
2、根据网络层信息进行路由转发
3、提供丰富的接口类型
4、支持丰富的链路层协议
5、支持多种路由协议
交换机的作用：
1、连接多个以太网物理段，隔离冲突域
2、对以太网帧进行交换转发
3、自行学习和维护MAC地址信息
交换机特点：
1、主要工作在OSI模型的物理层、数据链路层
2、提供以太网间的透明桥接和交换
3、依据链路层的MAC地址 ，将以太网数据帧在端口间进行转发、
（2）什么是Comware?
Comware是设备运行的网络操作系统
对硬件驱动和底层操作系统进行屏蔽与封装
集成了丰富的链路层协议、以太网交换、IP路由及转发、安全等功能模块
制定了软硬件接口标准规范，对第三方厂商提供开放平台与接口
（3）简单介绍一下SSH
1、SSH（Secure Shell，安全外壳 ）在无安全保证的网络上提供安全的远程登录等服务
2、由传输 协议、验证 协议和连接协议三部分组成
3、使用TCP端口22
4、提供Password和Publickey两种验证方式
（4）Telnet和SSH的区别
Telnet ：明文传输协议，无加密，抓包可直接看到完整账号密码，**TCP端口 23，**认证方式：仅密码
SSH ：全程加密 安全协议，TCP端口 22，认证方式：密码或密钥对
常用display查看信息的命令
1、查看历史命令记录
<H3C>display history-command
2、查看版本
display version
3、查看当前配置
display current-configuration
4、查看接口信息
display interface
5、显示接口IP状态与配置信息
display ip interface brief三、远程登录

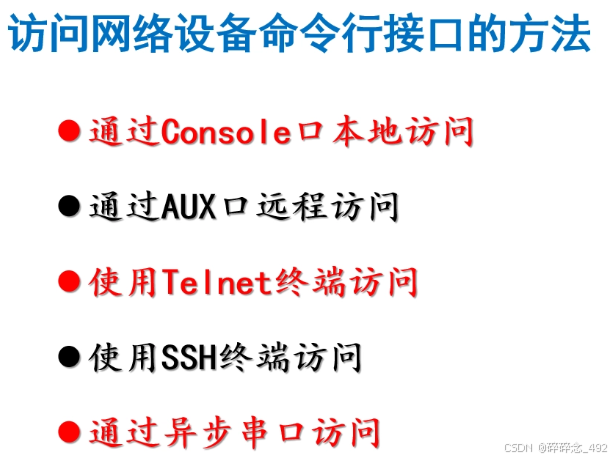

1、Telnet路由远程登录
配置端口的IP地址→开启telnet功能→进入vty用户界面视图，设置验证方式→设置登录密码和用户级别→创建用户、配置密码、设置服务类型、设置用户级别
<H3C>system-view
[H3C]telnet server enable
[H3C]interface GigabitEthernet 0/0
[H3C-GigabitEthernet0/0]ip address 192.168.0.254 24
//统一配置
[H3C]line vty 0
[H3C-line-vty0]authentication-mode none/password/scheme
[H3C-line-vty0]set authentication password simple 123456
[H3C-line-vty0]user-role network-admin
//创建用户、配置密码、设置服务类型、设置用户级别
[H3C]local-user abc
[H3C-luser-manage-abc]password simple 123456
[H3C-luser-manage-abc]service-type telnet
[H3C-luser-manage-abc]authorization-attribute user-role network-admin配置好后，在另一台主机上尝试用telnet登录
输入：telnet 192.168.0.254
补充vty的知识：
VTY ：虚拟类型终端。纯虚拟逻辑通道 ，走网线 / 网络远程登录，每一条 VTY 代表一个远程登录会话窗口
vty 0 15：代表允许 16 个人同时远程登录（编号 0~15，共 16 条虚拟通道）
2、SSH登录
使能SSH服务器功能
[H3C] ssh server enable
配置SSH客户端登录时的用户界面
[H3C]line vty 0 63
[H3C-line-vty0-63]authentication-mode scheme（协议）
[H3C-line-vty0-63]protocol inbound ssh
配置SSH用户
[H3C]local-user abc
[H3C-luser-manage-abc]password simple 123456
[H3C-luser-manage-abc]service-type ssh
[H3C-luser-manage-abc]authorization-attribute user-role network-admin
生成RSA密钥
[H3C]public-key local create rsaline 命令：用户线视图，用于配置登录设备的各个用户属性的视图
四、文件操作和设备调试
网络设备以文件的方式对运行所需的数据进行存储，并通过文件系统管理这些文件。主要文件：启动软件包、配置文件、日志文件
1、FTP上传下载系统文件
开启FTP服务器功能
[H3C]ftp server enable
创建用户
[H3C] local-user abc
设置服务类型及登录密码
[H3C-luser-manage-abc]service-type ftp
[H3C-luser-manage-abc]password simple 123456
[H3C-luser-manage-abc]authorization-attribute user-role network-admin想要在另一台设备上上传/下载文件
先输入：ftp 目标设备的IP
然后下载/上传：get/put 文件名,且带有后缀.bin或.cfg
2、TFTP传输文件
<H3C>tftp TFTP的服务器IP get/put/sget 文件名
get是普通下载，sget是安全下载3、FTP 与 TFTP 上传下载核心区别
FTP：基于 TCP（面向连接、可靠传输）
- 三次握手建立连接，传输有校验、重传机制，丢包自动重发
- 分两条通道：控制通道 (21 端口) + 数据通道 (20 端口主动模式)
- 必须要账号密码登录
- 支持上传、下载、浏览目录、新建 / 删除文件夹、重命名、修改文件权限等多功能
- 可加密
TFTP：基于 UDP（无连接、不可靠传输）
无握手，无状态，不分控制 / 数据通道， 69 端口；不需要验证；仅支持简单上传、下载；全程明文，无任何加密，安全性差
网络设备软件维护的一般性方法:
1、在命令行模式 中采用TFTP/FTP上传/下载应用程序及配置文件，实现应用程序升级
2、在BootROM模式中 通过以太口 采用TFTP/FTP完成应用程序软件升级
3、在BootROM模式中 通过Console口 采用XModem协议 完成BootROM及应用程序的升级
注意：Xmodem：串口 RS232/USB 串口，速率极低；FTP：以太网 TCP 网络，带宽极高，FTP 速度是 Xmodem 的几百倍以上
在客户端和服务器之间不便于复杂交互 的环境下，可使用TFTP进行升级。

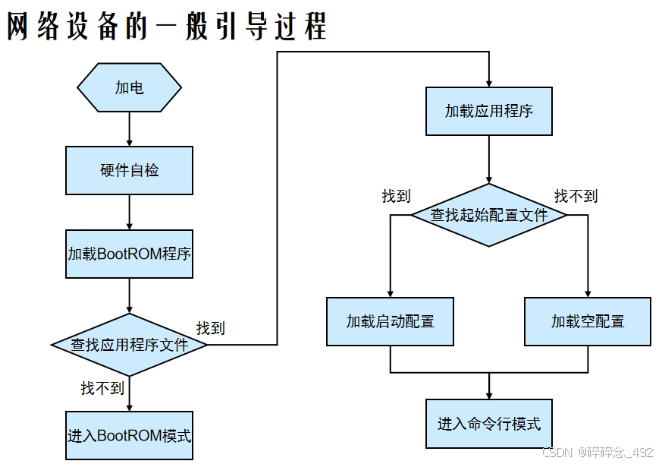

扩展：BootROM是什么？
BootROM 模式适用于系统损坏无法开机、急救恢复的场景，仅 TFTP、Xmodem。无 FTP。
| 对比项 | BootROM 模式 | 正常操作系统模式 |
|---|---|---|
| 协议支持 | 仅 TFTP、Xmodem ；无 FTP | 同时支持 FTP、TFTP、SFTP |
| 网络栈 | 极简 UDP，只能下载固件 | 完整 TCP/IP，上传下载、目录浏览 |
| 身份验证 | TFTP 无账号密码 | FTP 需要用户名密码 / 匿名 |
| 适用场景 | 系统损坏无法开机、急救恢复 | 设备正常运行时上传配置、备份、升级 |
# 指定下次启动加载的应用程序文件
<H3C> boot-loader file 文件名
# 重启系统
<H3C> reboot
保存配置文件
<H3C> save
擦除配置文件
<H3C> reset saved-configuration
设置下次启动的配置文件
<H3C>startup saved-configuration 文件名
查看系统启动的配置文件
<H3C>display startup
查看当前生效的配置文件
<H3C>display current-configuration网络设备调试：ping命令连通性、debug调试信息
配置好互联网络后，首要的任务是检查网络的连通性
注意：ping和tracert都是基于ICMP协议
ping的实现原理：
一方发送ping请求：echo-request
如果能ping通，则另一方回复：echo-reply
ping常用命令
|----|---------------------|
| -a | 指定源IP地址 |
| -c | 指定连续发送 ICMP 报文的数量 |
| -f | 用来测试链路 MTU 最大值 |
| -h | 指定TTL生存时间，几跳 |
| -m | 两个 ping 包之间的发送间隔（秒） |
| -t | 超时时间，秒 |
ping -a 192.168.1.100（指定源IP地址） 192.168.1.200（目标IP）
ping -c 10（指定连续发送 ICMP 报文的数量） 192.168.1.1
ping -f（禁止分片，用来测试链路 MTU 最大值） -s 1472 8.8.8.8
ping -h 10（指定TTL生存时间，几跳） 192.168.2.1
ping -m（两个 ping 包之间的发送间隔（单位秒）） 3 192.168.1.1

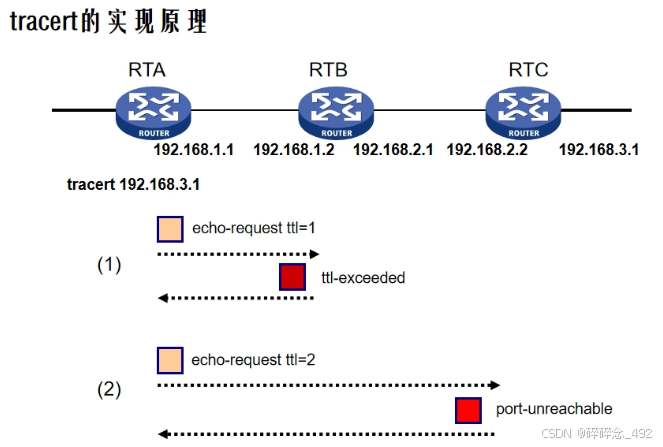

ping -t（超时时间，秒） 10 203.0.113.10tracert（路由追踪）的实现原理：
核心机制：
依靠IP 首部 TTL（生存时间）字段逐次递增 + ICMP 差错报文反馈，逐跳探测去往目标 IP 沿途每一台路由器。
TTL 每经过一台路由器就自动减 1 ，TTL=0 时路由器丢弃数据包 ，并回复 ICMP 超时（ttl-exceeded）报文 ，源端就能拿到这一跳设备 IP。
- 第一轮探测：TTL=1
RTA 发送 ICMP Echo-Request 报文，TTL=1。
报文到达第一跳 RTB（192.168.1.2），TTL 减为 0，RTB 丢弃报文，向 RTA 回复 ICMP TTL 超时（ttl-exceeded）报文 。
RTA 获取第一跳路由器地址。 - 第二轮探测：TTL=2
RTA 发送 TTL=2 的 ICMP 请求报文：- 经过 RTB：TTL=2→1，正常转发；
- 到达最终目标 RTC：TTL=1→0，报文抵达目的主机 。
目的主机不会回复超时报文，而是回复ICMP 端口不可达（port-unreachable） ，代表路由追踪到达终点，流程终止。
debug命令调试功能
首先，在用户视图模式下打开ip icmp的调试开关：
<H3C>debugging ip icmp
然后，调试信息的输出有两个开关控制
1、打控制台对接口信息的监控功能
<H3C>terminal monitor
2、打开调试信息的屏幕输出开关
<H3C>terminal debugging
注意：在调试之前必须要打开这两个开关调试信息才会在终端显示出来。
关闭调试功能
<H3C>undo debugging all
