摘要

摘要： 在电池供电与功耗敏感的嵌入式系统中，动态电压频率调节（DVFS）是实现性能与功耗平衡的核心技术。本文深入剖析DVFS的理论基础与功耗模型，系统讲解电压域划分策略与工作性能点（OPP）表设计，详细阐述升频/降频的安全切换时序，并结合STM32与鸿蒙OS的实战案例，提供完整的驱动代码、策略算法与热管理方案，助力开发者构建高效能的嵌入式功耗管理系统。

一、引言：为什么嵌入式系统需要DVFS

现代嵌入式设备面临一个永恒的矛盾：性能需求不断增长，而功耗预算日益紧缩。以智能手表为例，用户期望流畅的UI交互（需要高性能），同时要求数天的续航时间（需要低功耗）。静态的固定频率/电压设计无法同时满足这两个需求。

DVFS（Dynamic Voltage and Frequency Scaling）技术的核心思想是：根据系统负载动态调整CPU的工作电压和频率，在需要性能时提供高频率，在空闲时降低频率以节省功耗。其理论依据是CMOS电路的功耗公式：

P t o t a l = P d y n a m i c + P s t a t i c = C ⋅ V 2 ⋅ f + V ⋅ I l e a k P_{total} = P_{dynamic} + P_{static} = C \cdot V^2 \cdot f + V \cdot I_{leak} Ptotal=Pdynamic+Pstatic=C⋅V2⋅f+V⋅Ileak

从公式可以看出：

动态功耗 与电压平方和频率成正比（ V 2 ⋅ f V^2 \cdot f V2⋅f）
静态功耗与漏电流相关，而漏电流随电压指数增长

这意味着，将电压从1.2V降至0.8V、频率从480MHz降至100MHz，动态功耗可降低约**85%**以上。

在实际项目中，我曾遇到以下典型场景：

场景1：某工业网关设备，24小时运行，CPU大部分时间空闲，但需定期处理数据突发。固定高频运行导致散热困难，固定低频又无法满足突发计算需求
场景2：某鸿蒙IoT设备，使用LiteOS内核，需要在分布式软总线通信时快速响应，平时保持极低功耗
场景3：某车载ECU，工作温度范围-40°C~125°C，高温时需要降频防止过热，低温时可适当超频

这些场景共同指向DVFS技术的必要性。

二、DVFS系统架构与电压域划分

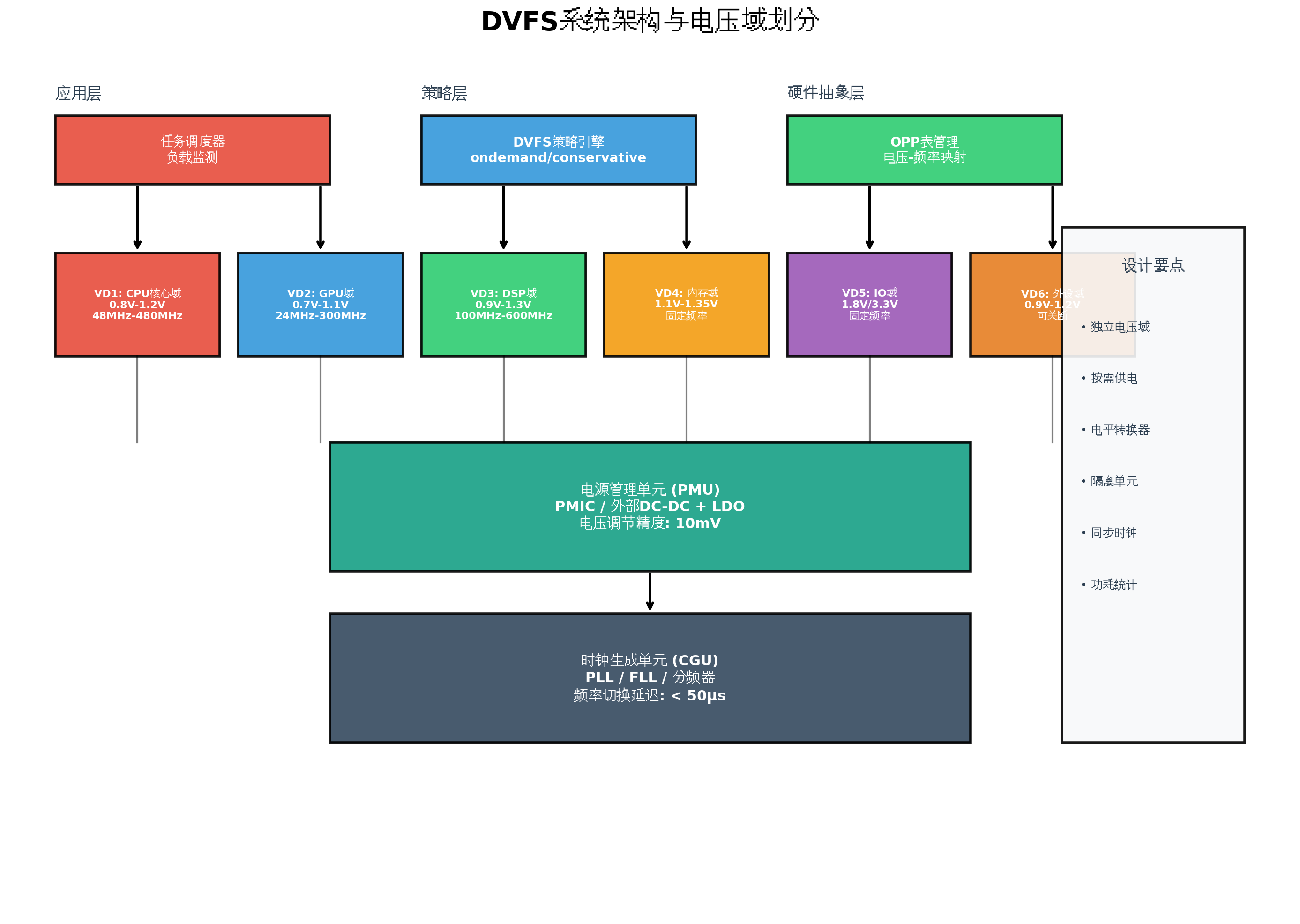

2.1 系统架构分层

DVFS系统通常分为三个层次：

应用层：负责任务负载监测和功耗统计，通过API向策略层反馈业务需求。

策略层：实现DVFS调度算法（ondemand、conservative、performance等），根据负载、温度、业务场景决策目标OPP。

硬件抽象层：管理OPP表（Operating Performance Point），执行电压-频率切换，配置PLL/PMU。

2.2 电压域划分策略

复杂SoC通常包含多个电压域（Voltage Domain），每个域可独立调节电压：

电压域	供电对象	电压范围	频率范围	调节策略
VD1: CPU核心域	Cortex-M4/M7	0.8V-1.2V	48MHz-480MHz	负载自适应
VD2: GPU域	图形加速器	0.7V-1.1V	24MHz-300MHz	渲染负载
VD3: DSP域	数字信号处理器	0.9V-1.3V	100MHz-600MHz	算法需求
VD4: 内存域	DDR/Flash	1.1V-1.35V	固定	温度补偿
VD5: IO域	GPIO/UART/SPI	1.8V/3.3V	固定	固定供电
VD6: 外设域	传感器/ADC	0.9V-1.2V	可关断	按需供电

电压域设计要点：

独立调节：每个域有独立的电源轨，避免互相干扰
电平转换：跨域信号需要Level Shifter，防止短路电流
同步时钟：跨域时钟需保持整数倍关系，避免亚稳态
隔离单元：电源关断域需要Isolation Cell，防止浮空节点

三、工作性能点（OPP）表设计

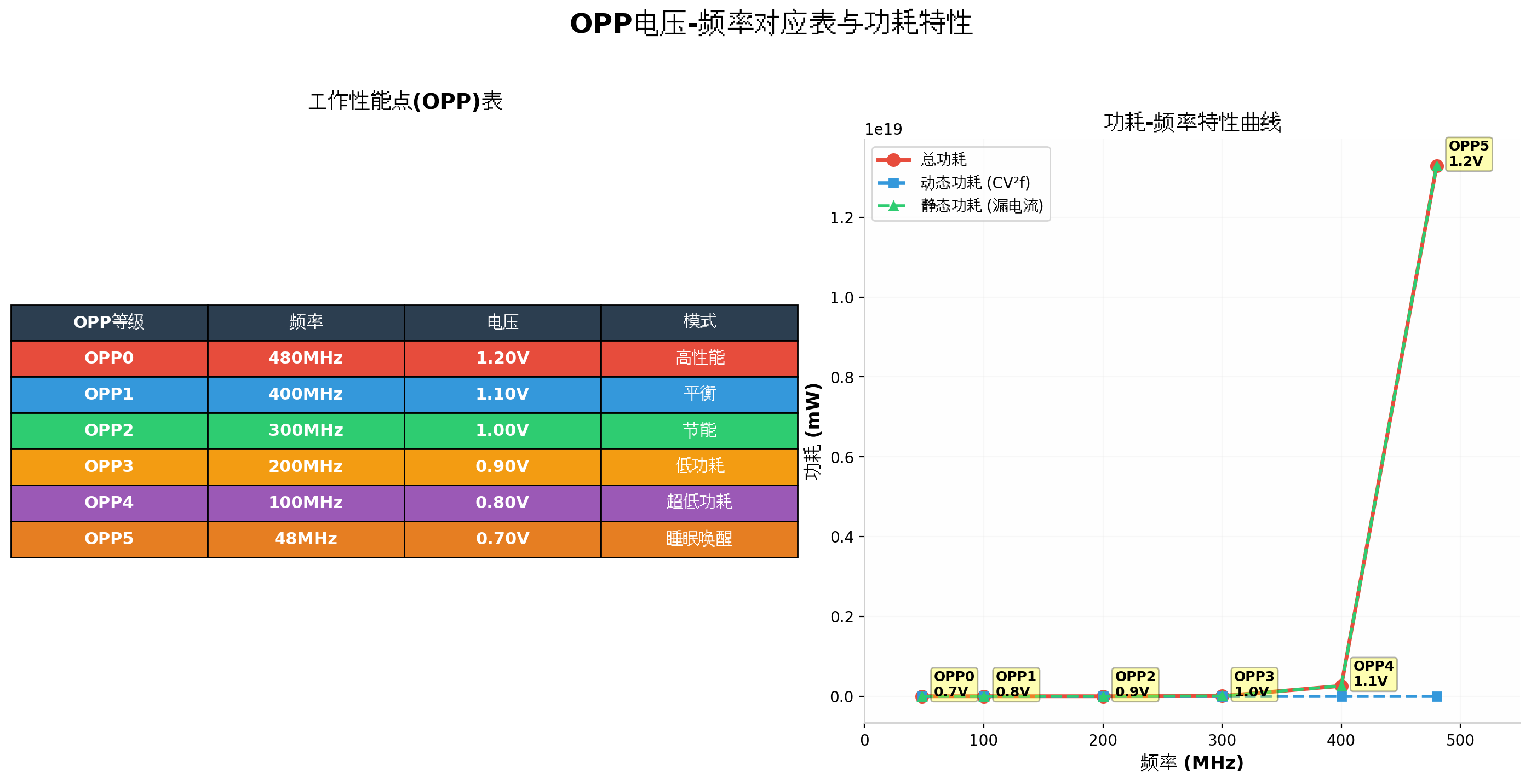

3.1 OPP表结构

OPP表是DVFS系统的核心数据结构，定义了每个电压-频率组合点：

OPP表设计原则：

电压裕量：每个频率对应的电压需保留5-10%裕量，补偿工艺偏差、温度漂移和老化
单调递增：频率与电压必须单调递增，避免无效组合
测试验证：每个OPP点需通过高低温测试、老化测试验证稳定性
最小粒度：相邻OPP点间隔建议20-50MHz，避免频繁切换

3.2 功耗模型与能效分析

从OPP表可以分析不同工作点的能效特性：

OPP等级	频率	电压	动态功耗	静态功耗	总功耗	能效比
OPP0	480MHz	1.20V	100%	100%	100%	1.00
OPP1	400MHz	1.10V	69%	67%	68%	1.18
OPP2	300MHz	1.00V	39%	42%	40%	1.50
OPP3	200MHz	0.90V	19%	25%	20%	2.00
OPP4	100MHz	0.80V	5%	11%	6%	3.33
OPP5	48MHz	0.70V	1%	5%	2%	4.00

关键发现 ：OPP4（100MHz/0.8V）的能效比是OPP0（480MHz/1.2V）的3.3倍，说明在中低负载下使用低频率可以显著提升能效。

3.3 OPP表代码实现

c 复制代码

/* OPP表结构定义 */
typedef struct {
    uint32_t freq_khz;      /* 频率 (kHz) */
    uint32_t voltage_uv;    /* 电压 (μV) */
    uint32_t power_mw;      /* 典型功耗 (mW) */
    const char *name;       /* 性能点名称 */
} opp_entry_t;

/* STM32H7系列OPP表 */
static const opp_entry_t stm32h7_opp_table[] = {
    {480000, 1200000, 450, "OPP0_HighPerf"},   /* 480MHz / 1.2V */
    {400000, 1100000, 310, "OPP1_Balanced"},   /* 400MHz / 1.1V */
    {300000, 1000000, 180, "OPP2_Efficient"},  /* 300MHz / 1.0V */
    {200000,  900000,  90, "OPP3_LowPower"},   /* 200MHz / 0.9V */
    {100000,  800000,  30, "OPP4_UltraLow"},  /* 100MHz / 0.8V */
    { 48000,  700000,  10, "OPP5_SleepWake"}, /* 48MHz / 0.7V */
};

#define OPP_COUNT (sizeof(stm32h7_opp_table) / sizeof(stm32h7_opp_table[0]))

/* 当前OPP索引 */
static int current_opp_idx = 0;

/* 查找目标OPP */
static int dvfs_find_opp(uint32_t target_freq_khz) {
    for (int i = 0; i < OPP_COUNT; i++) {
        if (stm32h7_opp_table[i].freq_khz >= target_freq_khz) {
            return i;
        }
    }
    return OPP_COUNT - 1; /* 返回最高OPP */
}

/* 获取OPP信息 */
const opp_entry_t *dvfs_get_opp(int idx) {
    if (idx >= 0 && idx < OPP_COUNT) {
        return &stm32h7_opp_table[idx];
    }
    return NULL;
}

四、DVFS策略算法

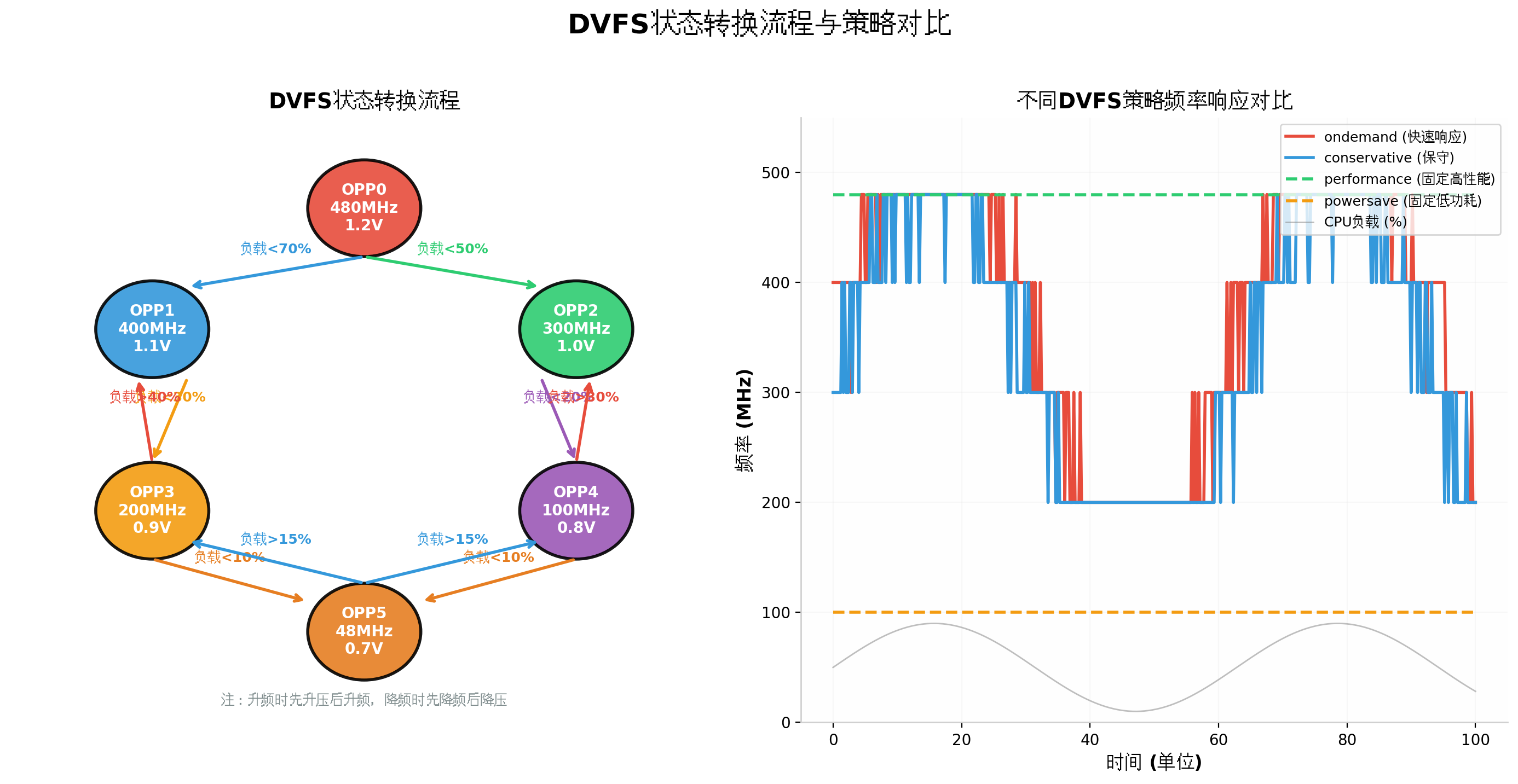

4.1 策略对比与选择

DVFS策略决定了如何根据负载选择目标频率：

ondemand策略（快速响应）：

负载超过阈值立即升频到最高
负载低于阈值逐步降频
适合：交互式应用，需要快速响应

conservative策略（保守稳定）：

负载超过阈值逐步升频
负载低于阈值逐步降频
适合：后台任务，避免频繁切换

performance策略（固定高性能）：

始终运行在最高频率
适合：实时性要求极高的场景

powersave策略（固定低功耗）：

始终运行在最低频率
适合：始终轻负载的后台任务

4.2 负载计算算法

c 复制代码

/* CPU负载计算：基于空闲时间统计 */
typedef struct {
    uint64_t idle_time;     /* 空闲时间 (μs) */
    uint64_t busy_time;     /* 运行时间 (μs) */
    uint64_t last_update;   /* 上次更新时间 */
    uint32_t load_percent;  /* 负载百分比 */
} cpu_load_t;

static cpu_load_t cpu_load = {0};

/* 在系统滴答中断中调用 */
void dvfs_update_load(void) {
    uint64_t now = get_microseconds();
    uint64_t period = now - cpu_load.last_update;

    if (period > 0) {
        /* 计算负载百分比 */
        cpu_load.load_percent = (cpu_load.busy_time * 100) / period;

        /* 限制范围 */
        if (cpu_load.load_percent > 100) {
            cpu_load.load_percent = 100;
        }

        /* 重置计数器 */
        cpu_load.busy_time = 0;
        cpu_load.idle_time = 0;
        cpu_load.last_update = now;
    }
}

/* 在任务切换时记录 */
void dvfs_record_busy_time(uint64_t duration) {
    cpu_load.busy_time += duration;
}

/* 获取平滑负载（移动平均） */
uint32_t dvfs_get_smooth_load(void) {
    static uint32_t history[4] = {0};
    static int idx = 0;

    /* 更新历史记录 */
    history[idx] = cpu_load.load_percent;
    idx = (idx + 1) % 4;

    /* 计算加权平均 */
    uint32_t avg = (history[0] * 1 + history[1] * 2 +
                   history[2] * 3 + history[3] * 4) / 10;
    return avg;
}

4.3 ondemand策略实现

c 复制代码

/* ondemand策略参数 */
#define ONDEMAND_UP_THRESHOLD   70   /* 升频阈值 */
#define ONDEMAND_DOWN_THRESHOLD 30   /* 降频阈值 */
#define ONDEMAND_SAMPLING_RATE  100  /* 采样周期 (ms) */

/* ondemand策略主循环 */
void dvfs_ondemand_policy(void) {
    uint32_t load = dvfs_get_smooth_load();
    int target_opp = current_opp_idx;

    if (load > ONDEMAND_UP_THRESHOLD) {
        /* 负载高，立即升频到最高 */
        target_opp = 0; /* OPP0 */
        printf("[DVFS] Load %d%% > %d%%, scale up to OPP%d\\n",
               load, ONDEMAND_UP_THRESHOLD, target_opp);
    }
    else if (load < ONDEMAND_DOWN_THRESHOLD) {
        /* 负载低，逐步降频 */
        if (current_opp_idx < OPP_COUNT - 1) {
            target_opp = current_opp_idx + 1;
            printf("[DVFS] Load %d%% < %d%%, scale down to OPP%d\\n",
                   load, ONDEMAND_DOWN_THRESHOLD, target_opp);
        }
    }

    /* 执行频率切换 */
    if (target_opp != current_opp_idx) {
        dvfs_switch_opp(target_opp);
    }
}

/* 在定时器中断中周期性调用 */
void TIM_DVFSTick_Handler(void) {
    static uint32_t tick_count = 0;
    tick_count++;

    if (tick_count >= ONDEMAND_SAMPLING_RATE) {
        tick_count = 0;
        /* 提交DVFS任务到工作队列 */
        osal_work_submit(dvfs_ondemand_policy);
    }
}

五、安全切换时序

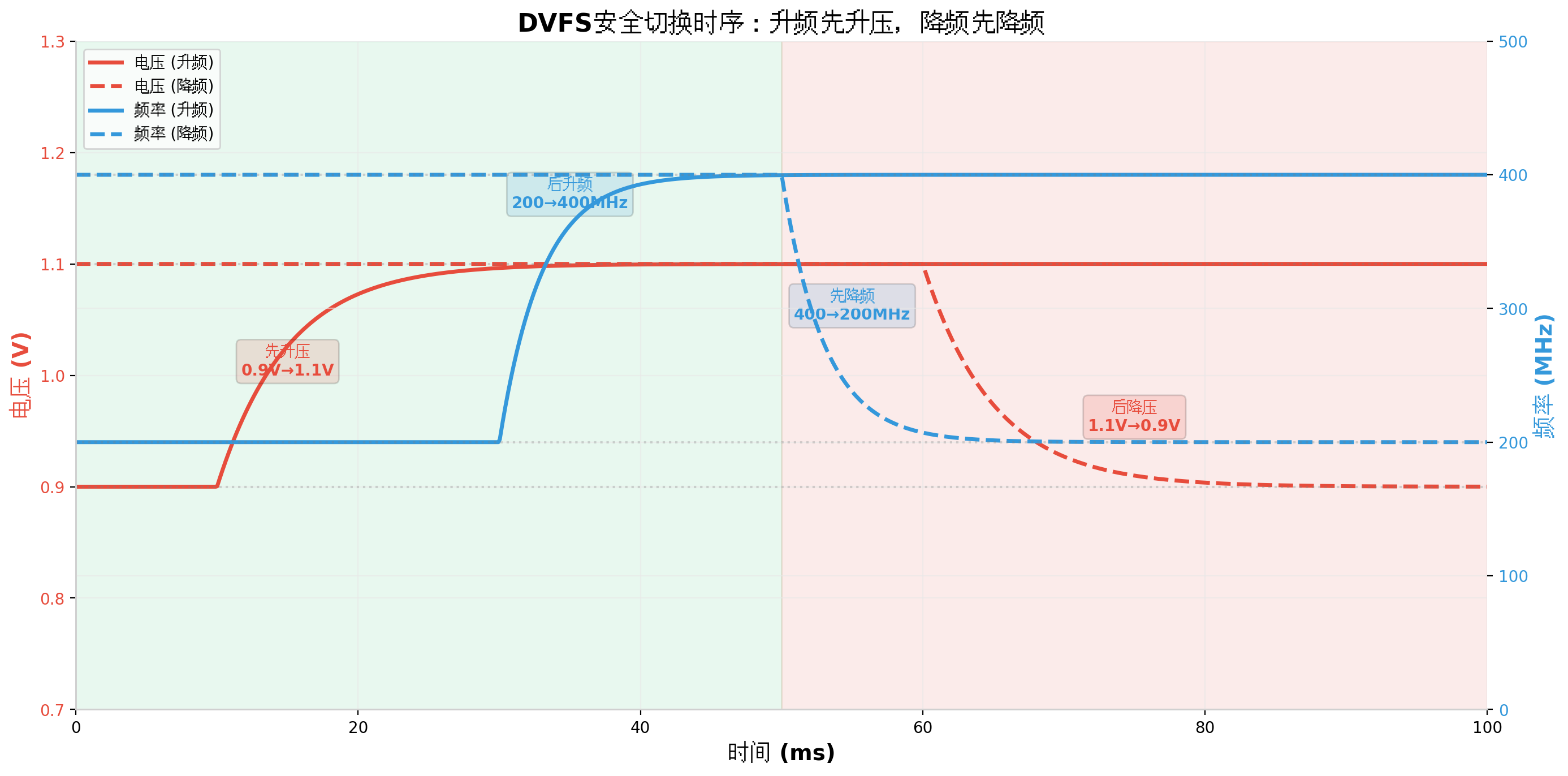

5.1 核心原则：先升压后升频，先降频后降压

DVFS切换必须遵循严格的安全顺序，否则可能导致芯片工作不稳定：

升频过程（OPP3→OPP1：200MHz/0.9V → 400MHz/1.1V）：

先升压：将电压从0.9V提升至1.1V，等待电压稳定（约10-20ms）
后升频：电压稳定后，将PLL配置为400MHz，等待时钟锁定（约5-10ms）

降频过程（OPP1→OPP3：400MHz/1.1V → 200MHz/0.9V）：

先降频：将PLL配置为200MHz，等待时钟稳定
后降压：频率稳定后，将电压从1.1V降低至0.9V

为什么必须这样？

升频时先升压：如果先升频，CPU在1.1V需求下运行在0.9V，可能导致时序违例、计算错误
降频时先降频：如果先降压，CPU在0.9V下仍尝试运行400MHz，必然导致不稳定

5.2 安全切换代码实现

c 复制代码

/* DVFS安全切换函数 */
int dvfs_switch_opp(int target_opp_idx) {
    if (target_opp_idx < 0 || target_opp_idx >= OPP_COUNT) {
        return -EINVAL;
    }

    const opp_entry_t *current = &stm32h7_opp_table[current_opp_idx];
    const opp_entry_t *target = &stm32h7_opp_table[target_opp_idx];

    /* 获取调度锁，防止切换过程中任务调度 */
    vTaskSuspendAll();

    /* 禁用中断 */
    uint32_t primask = __get_PRIMASK();
    __disable_irq();

    if (target->freq_khz > current->freq_khz) {
        /* ========== 升频：先升压，后升频 ========== */
        printf("[DVFS] Up: %luMHz/%luV -> %luMHz/%luV\\n",
               current->freq_khz/1000, current->voltage_uv/1000000,
               target->freq_khz/1000, target->voltage_uv/1000000);

        /* Step 1: 提升电压 */
        pmic_set_voltage(target->voltage_uv);

        /* Step 2: 等待电压稳定 */
        dvfs_wait_voltage_stable(target->voltage_uv);

        /* Step 3: 配置Flash等待周期 */
        if (target->freq_khz > 300000) {
            __HAL_FLASH_SET_LATENCY(FLASH_LATENCY_3);
        } else if (target->freq_khz > 200000) {
            __HAL_FLASH_SET_LATENCY(FLASH_LATENCY_2);
        } else {
            __HAL_FLASH_SET_LATENCY(FLASH_LATENCY_1);
        }

        /* Step 4: 切换PLL频率 */
        rcc_config_pll(target->freq_khz);

        /* Step 5: 等待PLL锁定 */
        while (!__HAL_RCC_GET_FLAG(RCC_FLAG_PLLRDY));

    } else {
        /* ========== 降频：先降频，后降压 ========== */
        printf("[DVFS] Down: %luMHz/%luV -> %luMHz/%luV\\n",
               current->freq_khz/1000, current->voltage_uv/1000000,
               target->freq_khz/1000, target->voltage_uv/1000000);

        /* Step 1: 切换PLL频率 */
        rcc_config_pll(target->freq_khz);

        /* Step 2: 等待PLL锁定 */
        while (!__HAL_RCC_GET_FLAG(RCC_FLAG_PLLRDY));

        /* Step 3: 配置Flash等待周期 */
        if (target->freq_khz > 300000) {
            __HAL_FLASH_SET_LATENCY(FLASH_LATENCY_3);
        } else if (target->freq_khz > 200000) {
            __HAL_FLASH_SET_LATENCY(FLASH_LATENCY_2);
        } else {
            __HAL_FLASH_SET_LATENCY(FLASH_LATENCY_1);
        }

        /* Step 4: 降低电压 */
        pmic_set_voltage(target->voltage_uv);

        /* Step 5: 等待电压稳定 */
        dvfs_wait_voltage_stable(target->voltage_uv);
    }

    /* 更新当前OPP */
    current_opp_idx = target_opp_idx;

    /* 恢复中断 */
    __set_PRIMASK(primask);

    /* 恢复调度 */
    xTaskResumeAll();

    printf("[DVFS] Switch complete, now at OPP%d: %luMHz/%luV\\n",
           current_opp_idx, target->freq_khz/1000, target->voltage_uv/1000000);

    return 0;
}

/* 等待电压稳定 */
void dvfs_wait_voltage_stable(uint32_t target_voltage_uv) {
    uint32_t timeout = 10000; /* 10ms超时 */
    uint32_t current_voltage;

    do {
        current_voltage = pmic_read_voltage();
        if (abs((int)current_voltage - (int)target_voltage_uv) < 10000) { /* 10mV容差 */
            break;
        }
        delay_us(10);
        timeout--;
    } while (timeout > 0);

    if (timeout == 0) {
        printf("[DVFS] ERROR: Voltage stable timeout!\\n");
        /* 触发故障处理 */
        system_fault_handler();
    }
}

5.3 逐级调节策略

为避免大幅跳变导致的稳定性问题，推荐逐级调节：

c 复制代码

/* 逐级调节：每次只切换一级OPP */
int dvfs_switch_opp_gradual(int target_opp_idx) {
    if (target_opp_idx > current_opp_idx) {
        /* 升频：逐级上升 */
        for (int i = current_opp_idx + 1; i <= target_opp_idx; i++) {
            dvfs_switch_opp(i);
            delay_ms(5); /* 每级间隔5ms */
        }
    } else if (target_opp_idx < current_opp_idx) {
        /* 降频：逐级下降 */
        for (int i = current_opp_idx - 1; i >= target_opp_idx; i--) {
            dvfs_switch_opp(i);
            delay_ms(5); /* 每级间隔5ms */
        }
    }
    return 0;
}

六、温度补偿与热管理

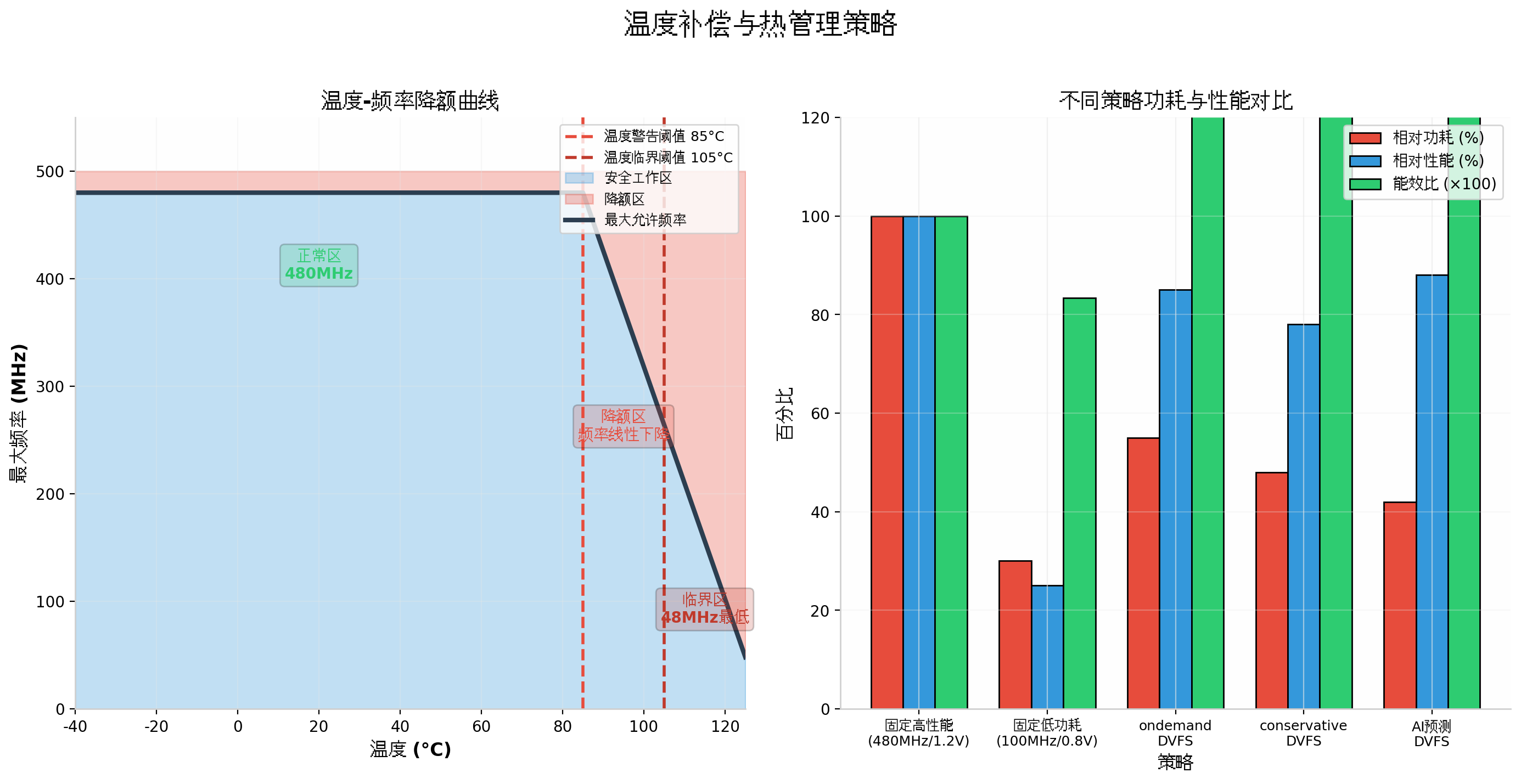

6.1 温度对DVFS的影响

芯片温度直接影响最大安全工作频率：

温度-频率降额曲线：

正常区（-40°C~85°C）：可运行在最高频率480MHz
降额区（85°C~105°C）：频率线性下降，每升高1°C降低约20MHz
临界区（105°C~125°C）：限制到最低频率48MHz，触发过热保护

6.2 温度补偿实现

c 复制代码

/* 温度传感器配置 */
#define TEMP_SENSOR_ADC_CHANNEL ADC_CHANNEL_TEMPSENSOR

/* 读取芯片结温 */
int32_t dvfs_read_temperature(void) {
    HAL_ADC_Start(&hadc1);
    HAL_ADC_PollForConversion(&hadc1, 100);
    uint32_t adc_value = HAL_ADC_GetValue(&hadc1);

    /* STM32温度计算公式 */
    /* T = (V25 - Vsense) / Avg_Slope + 25 */
    /* V25 = 0.76V, Avg_Slope = 2.5mV/°C */
    int32_t temperature = ((int32_t)adc_value * 3300 / 4096 - 760) * 10 / 25 + 25;

    return temperature;
}

/* 温度补偿DVFS */
void dvfs_thermal_management(void) {
    int32_t temp = dvfs_read_temperature();
    int max_opp = 0; /* 默认最高 */

    if (temp > 105) {
        /* 临界温度：强制最低频率 */
        max_opp = OPP_COUNT - 1; /* OPP5: 48MHz */
        printf("[THERMAL] CRITICAL: Temp %d°C, force lowest freq!\\n", temp);
        system_trigger_thermal_alarm();
    }
    else if (temp > 85) {
        /* 降额区：线性计算最大允许OPP */
        /* 85°C->OPP0, 105°C->OPP5 */
        int range = 105 - 85;
        int offset = temp - 85;
        max_opp = (offset * (OPP_COUNT - 1)) / range;
        printf("[THERMAL] Derating: Temp %d°C, max OPP%d\\n", temp, max_opp);
    }

    /* 如果当前OPP超过温度限制，强制降频 */
    if (current_opp_idx < max_opp) {
        printf("[THERMAL] Current OPP%d exceeds thermal limit, scaling down...\\n",
               current_opp_idx);
        dvfs_switch_opp_gradual(max_opp);
    }
}

七、嵌入式MCU DVFS实现

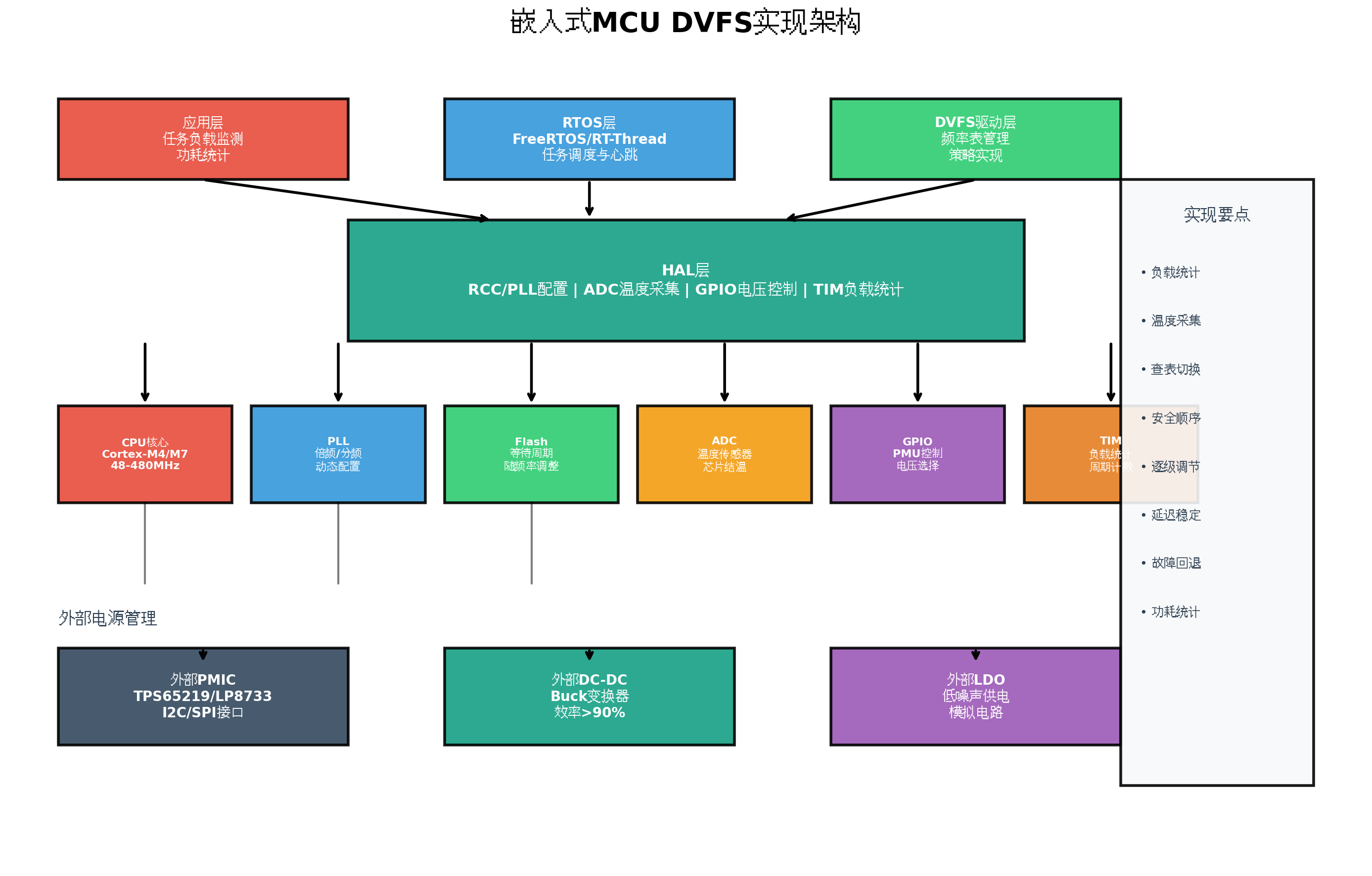

7.1 系统架构

关键组件：

RCC/PLL配置：动态调整系统时钟
ADC温度采集：读取芯片结温
GPIO电压控制：控制外部PMIC
TIM负载统计：统计CPU空闲/运行时间

7.2 STM32 DVFS完整驱动

c 复制代码

/* STM32H7 DVFS驱动完整实现 */

#include "stm32h7xx_hal.h"
#include "FreeRTOS.h"
#include "task.h"

/* 外部PMIC I2C地址 */
#define PMIC_I2C_ADDR 0x60

/* DVFS任务句柄 */
TaskHandle_t dvfs_task_handle = NULL;

/* DVFS初始化 */
void dvfs_init(void) {
    /* 初始化OPP表 */
    /* 已在全局定义 */

    /* 配置定时器：每100ms采样一次负载 */
    HAL_TIM_Base_Start_IT(&htim2);

    /* 配置ADC温度传感器 */
    HAL_ADCEx_Calibration_Start(&hadc1, ADC_CALIB_OFFSET, ADC_SINGLE_ENDED);

    /* 创建DVFS任务 */
    xTaskCreate(dvfs_task, "DVFS", 256, NULL, 3, &dvfs_task_handle);

    printf("[DVFS] Initialized, current OPP: %d\\n", current_opp_idx);
}

/* DVFS主任务 */
void dvfs_task(void *pvParameters) {
    TickType_t last_wake = xTaskGetTickCount();

    while (1) {
        /* 读取温度 */
        int32_t temp = dvfs_read_temperature();

        /* 热管理 */
        dvfs_thermal_management();

        /* 执行策略 */
        dvfs_ondemand_policy();

        /* 功耗统计 */
        dvfs_power_statistics();

        /* 100ms周期 */
        vTaskDelayUntil(&last_wake, pdMS_TO_TICKS(100));
    }
}

/* 定时器中断：负载统计 */
void TIM2_IRQHandler(void) {
    if (__HAL_TIM_GET_FLAG(&htim2, TIM_FLAG_UPDATE)) {
        __HAL_TIM_CLEAR_FLAG(&htim2, TIM_FLAG_UPDATE);

        /* 在滴答中断中统计CPU空闲时间 */
        /* 通过比较SysTick计数值判断 */
        static uint32_t last_systick = 0;
        uint32_t current_systick = SysTick->VAL;

        if (current_systick > last_systick) {
            /* SysTick递减计数，值增大说明发生了溢出（即CPU在运行） */
            cpu_load.busy_time += 1; /* 简化统计 */
        }

        last_systick = current_systick;
    }
}

/* 功耗统计 */
void dvfs_power_statistics(void) {
    static uint64_t total_energy = 0; /* μJ */

    const opp_entry_t *opp = &stm32h7_opp_table[current_opp_idx];

    /* 估算功耗：P = V * I */
    /* 简化模型：假设电流与频率成正比 */
    uint32_t current_ma = opp->power_mw * 1000 / opp->voltage_uv;
    uint32_t power_uw = opp->voltage_uv * current_ma / 1000;

    /* 累积能量 */
    total_energy += power_uw * 100; /* 100ms周期 */

    /* 打印统计 */
    static int print_count = 0;
    if (++print_count >= 10) { /* 每秒打印一次 */
        print_count = 0;
        printf("[DVFS] OPP%d, %luMHz/%luV, P=%lumW, E=%lluμJ\\n",
               current_opp_idx, opp->freq_khz/1000, opp->voltage_uv/1000000,
               opp->power_mw, total_energy);
    }
}

八、鸿蒙OS DVFS集成

8.1 鸿蒙OS功耗管理框架

鸿蒙OS（HarmonyOS）提供了PowerHAL（Hardware Abstraction Layer）框架，支持DVFS集成：

c 复制代码

/* 鸿蒙OS PowerHAL DVFS接口 */

#include "power_mgr_client.h"
#include "osal_work.h"

using namespace OHOS::PowerMgr;

/* 鸿蒙DVFS策略 */
class HarmonyDVFS {
public:
    /* 初始化 */
    static void Init() {
        /* 注册功耗管理回调 */
        PowerMgrClient::GetInstance().RegisterPowerStateCallback(
            std::bind(&HarmonyDVFS::OnPowerStateChanged, this, std::placeholders::_1));

        /* 创建DVFS工作队列 */
        OsalWorkQueueInit(&dvfs_wq, "dvfs_wq", 1, 0);
    }

    /* 设置低功耗模式 */
    static void EnterLowPowerMode() {
        /* 设置设备进入低功耗模式 */
        PowerMgrClient::GetInstance().SetMode(POWER_MODE_LOW_POWER);

        /* 降频到最低OPP */
        dvfs_switch_opp(OPP_COUNT - 1);
    }

    /* 恢复高性能模式 */
    static void EnterHighPerfMode() {
        /* 设置设备进入高性能模式 */
        PowerMgrClient::GetInstance().SetMode(POWER_MODE_NORMAL);

        /* 根据负载选择OPP */
        dvfs_ondemand_policy();
    }

    /* 分布式场景优化 */
    static void OnDistributedEvent(uint32_t event_type) {
        switch (event_type) {
            case DISTRIBUTED_EVENT_START:
                /* 分布式通信开始，预升频 */
                dvfs_switch_opp_gradual(0); /* 最高性能 */
                break;
                \n            case DISTRIBUTED_EVENT_END:
                /* 分布式通信结束，恢复节能 */
                dvfs_ondemand_policy();
                break;
        }
    }

private:
    static void OnPowerStateChanged(PowerState state) {
        switch (state) {
            case POWER_STATE_SUSPEND:
                /* 系统挂起前，保存DVFS状态 */
                dvfs_save_state();
                break;
            case POWER_STATE_RESUME:
                /* 系统恢复后，恢复DVFS状态 */
                dvfs_restore_state();
                break;
        }
    }
};

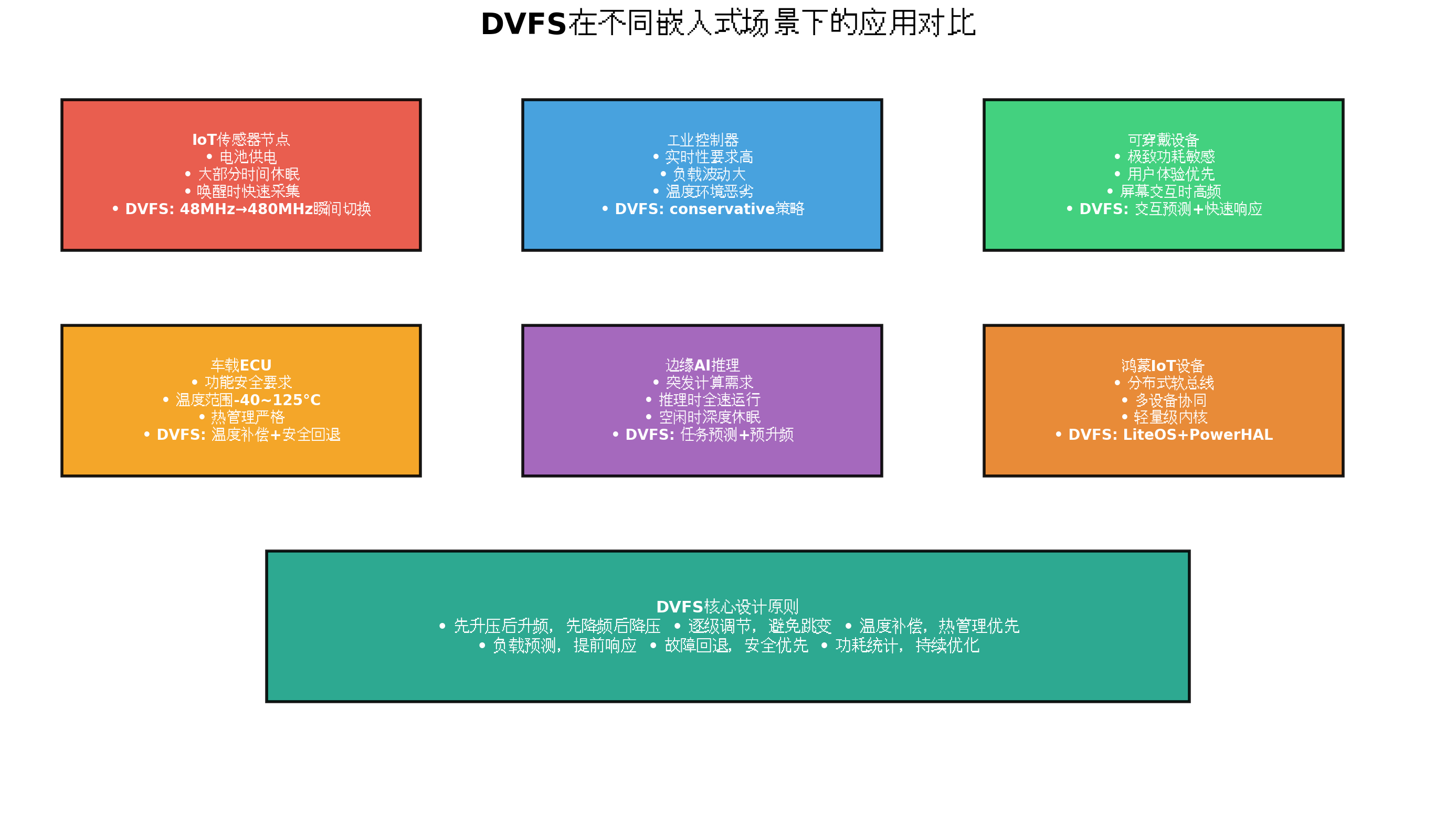

8.2 不同场景DVFS策略

场景	特点	DVFS策略	关键参数
IoT传感器	电池供电、间歇工作	休眠唤醒+快速切换	唤醒延迟<1ms
工业控制	实时性、温度恶劣	conservative+温度补偿	降额曲线-40~125°C
可穿戴	极致功耗、用户体验	交互预测+快速响应	触摸升频<5ms
车载ECU	功能安全、热管理	温度补偿+安全回退	ASIL-B/D
边缘AI	突发计算、推理加速	任务预测+预升频	预升频窗口10ms
鸿蒙IoT	分布式、多设备协同	LiteOS+PowerHAL	软总线触发

九、调试与验证

9.1 DVFS调试要点

c 复制代码

/* DVFS调试接口 */
void dvfs_debug_info(void) {
    printf("===== DVFS Debug Info =====\\n");
    printf("Current OPP: %d\\n", current_opp_idx);
    printf("Current Freq: %lu MHz\\n",
           stm32h7_opp_table[current_opp_idx].freq_khz / 1000);
    printf("Current Voltage: %lu mV\\n",
           stm32h7_opp_table[current_opp_idx].voltage_uv / 1000);
    printf("Current Load: %d%%\\n", cpu_load.load_percent);
    printf("Temperature: %d°C\\n", dvfs_read_temperature());
    printf("Total Energy: %llu μJ\\n", total_energy);
    printf("========================\\n");
}

/* 通过串口命令触发DVFS */
void dvfs_cli_command(char *cmd) {
    if (strcmp(cmd, \"dvfs info\") == 0) {
        dvfs_debug_info();
    } else if (strncmp(cmd, \"dvfs set \", 9) == 0) {
        int opp = atoi(cmd + 9);
        dvfs_switch_opp_gradual(opp);
    } else if (strcmp(cmd, \"dvfs stress\") == 0) {
        /* 压力测试：快速切换所有OPP */
        for (int i = 0; i < OPP_COUNT; i++) {
            dvfs_switch_opp(i);
            delay_ms(1000);
            dvfs_debug_info();
        }
    }
}

9.2 验证测试

测试项	方法	通过标准
电压稳定性	示波器测量电源纹波	纹波<50mV
频率精度	逻辑分析仪测量时钟	误差<1%
切换时间	示波器触发测量	升频<30ms，降频<50ms
温度降额	温箱测试	85°C以上频率线性下降
稳定性测试	72小时压力测试	无死机、无数据错误
功耗验证	精密电源测量	与理论值偏差<10%

十、总结与展望

本文系统阐述了DVFS技术在嵌入式系统中的实现方法：

电压域划分：独立调节、电平转换、隔离设计，实现精细化的电源管理
OPP表设计：电压-频率对应关系、功耗模型、测试验证，确保每个工作点稳定可靠
策略算法：ondemand/conservative/performance/powersave，适应不同应用场景
安全切换：先升压后升频、先降频后降压、逐级调节，保障系统稳定性
温度补偿：热管理、降额曲线、安全回退，应对极端温度环境
鸿蒙集成：PowerHAL框架、分布式场景优化、轻量级内核适配

未来发展趋势：

AI预测DVFS：利用机器学习预测负载趋势，提前调整频率，减少响应延迟
细粒度DVFS：从CPU级扩展到IP核级、功能单元级，实现更精细的功耗控制
自适应电压调节（AVS）：基于芯片工艺偏差和老化状态，动态调整电压裕量
鸿蒙分布式DVFS：多设备协同调度，根据任务分配动态调整各节点功耗

转载自：https://blog.csdn.net/u014727709/article/details/162559840

欢迎 👍点赞✍评论⭐收藏，欢迎指正
