做硬件设计，最怕的就是产品过热。芯片温度一高，性能下降、寿命缩短、甚至直接烧毁。很多工程师在原理图设计阶段只关注功能实现，等到板子做回来才发现散热问题，这时候再补救就晚了。
其实，热管理不是产品出了问题才考虑的事，而是从设计之初就应该纳入考量的核心要素。今天就来聊聊，硬件设计中的热管理怎么做，才能让你的产品不再"发烧"。
一、热设计的基础认知
热设计的核心是理解热量从哪里来、怎么传递、最终到哪里去。这三个问题搞清楚了，热设计就有了方向。
1、热源识别
电路板上的热源主要来自几个方面：功率器件（如MOSFET、LDO、DC-DC芯片）、处理器（CPU、FPGA、MCU）、功率电阻、LED等。设计初期就要列出所有可能的热源，估算每个器件的功耗。数据手册里通常会给出发热参数的参考值，但实际功耗要看具体工作条件。
2、热阻的概念
热阻是热量传递路径上的阻力，单位是℃/W。从芯片结点到环境空气，整个路径上每个环节都有热阻：结到壳、壳到散热器、散热器到环境。总热阻决定了芯片在特定功耗下的温升。热阻越小，散热越好。设计时要确保总热阻足够低，让芯片工作在安全温度范围内。
3、散热方式的选择
常见的散热方式有三种：自然对流（靠空气自然流动）、强制对流（加风扇）、传导散热（通过金属导热到外壳或散热片）。消费电子通常用自然对流，工业设备可以用强制对流，大功率设备则需要散热片甚至液冷。选择哪种方式，取决于功耗、空间、成本、噪声要求。
二、PCB层面的热设计
PCB本身就是重要的散热路径。很多工程师忽略了这一点，把PCB当成单纯的电气连接载体，其实它在热管理中扮演着关键角色。
1、铜箔散热
PCB上的铜箔是优良的热导体。大面积的铺铜可以有效 spreading 热量，降低局部热点。功率器件下方的铜箔面积要足够大，并且通过过孔连接到其他层的铜层，增加散热面积。注意：内层铜箔的散热效果不如外层，因为被介质层隔离了。
2、热过孔设计
热过孔是将热量从表层传导到内层或背面的关键手段。在功率器件焊盘下方或附近放置多个过孔，形成热通路。过孔直径一般0.3mm左右，间距1-2mm，数量根据功耗确定。过孔内可以填铜或填导热材料，进一步提升导热效果。
3、布局的热考量
热源器件的布局要考虑整体热分布。不要把多个高功耗器件集中在一起，否则局部温度会叠加。尽量让热源分散，利用PCB的整体面积散热。同时，热敏感器件（如晶振、参考电压源）要远离热源，避免温度影响精度。
三、散热器与界面材料
当自然散热不够时，就需要额外的散热手段。散热器和界面材料的选择直接影响散热效果。

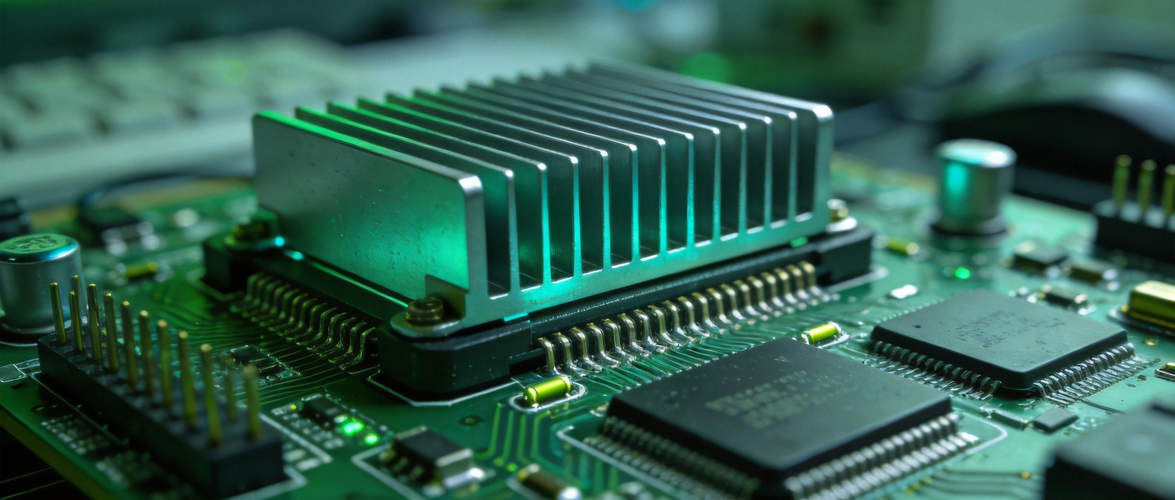

1、散热器的选择
散热器的核心参数是热阻（℃/W）。选择散热器时，要根据芯片功耗和允许的最高结温，计算需要的散热器热阻。散热器的尺寸、鳍片密度、材质（铝或铜）都会影响散热效果。铝散热器轻便便宜，铜散热器导热更好但更重更贵。实际选型要在性能、成本、空间之间权衡。
2、界面材料的重要性
芯片表面和散热器之间不可能完全贴合，存在微小空隙，空气的导热性很差。界面材料（导热硅脂、导热垫、相变材料）的作用就是填充这些空隙，降低接触热阻。导热硅脂效果好但涂抹麻烦，导热垫方便但热阻稍高，相变材料兼顾两者。选择时要考虑厚度、热阻、绝缘性、是否可返修。
3、安装压力
散热器的安装压力影响界面材料的厚度，进而影响热阻。压力太小，界面材料太厚，热阻大；压力太大，可能压坏芯片或PCB。数据手册通常会给出推荐的安装压力范围，设计固定结构时要考虑这个因素。螺丝固定比卡扣压力更可控，但成本更高。
四、热测试与验证
热设计做得再好，也需要测试验证。实测数据才是最终判断依据。
1、温度测量方法
常用的温度测量方法有：热电偶（贴在器件表面）、红外热像仪（非接触、全场测量）、芯片内置温度传感器（如果有）。热电偶便宜但只能测单点，红外热像仪贵但能看到整体热分布。建议用红外热像仪做初步筛查，再用热电偶精确测量关键点。
2、测试工况的设计
热测试要覆盖最恶劣的工作工况。比如电源要在满载、高温环境下测试；处理器要在最大负载、最高环境温度下测试。不要只在室温空载下测，那样测出来的温度没有意义。同时要考虑产品的实际使用场景，比如封闭机箱内的温度会比开放环境高很多。
3、热设计的迭代
热测试如果发现问题，不要慌。可以通过调整散热器、优化风道、增加导热材料等方式改进。很多时候，小的调整就能带来显著的效果。关键是要有系统的测试方法，能准确定位问题所在。
五、总结
热管理是硬件设计中不可忽视的一环。从热源识别、PCB散热设计、散热器选型到测试验证，每个环节都要用心。好的热设计不是一蹴而就的，需要经验积累和反复迭代。但只要在早期就重视起来，就能避免后期的大规模整改，让产品稳定可靠地运行。
