引言
在高速PCB设计中，BGA封装的扇出设计直接关系到信号完整性、电源完整性以及散热性能。合理的扇出策略不仅能保证走线顺畅，还能最大化地平面和电源平面的连续性。本文将从最外两圈的顶层扇出、内圈信号的换层策略以及过孔放置对地/电源平面的影响三方面展开。
1. 最外面两圈 Ball 的扇出设计
1.1 最外圈 Ball 的扇出

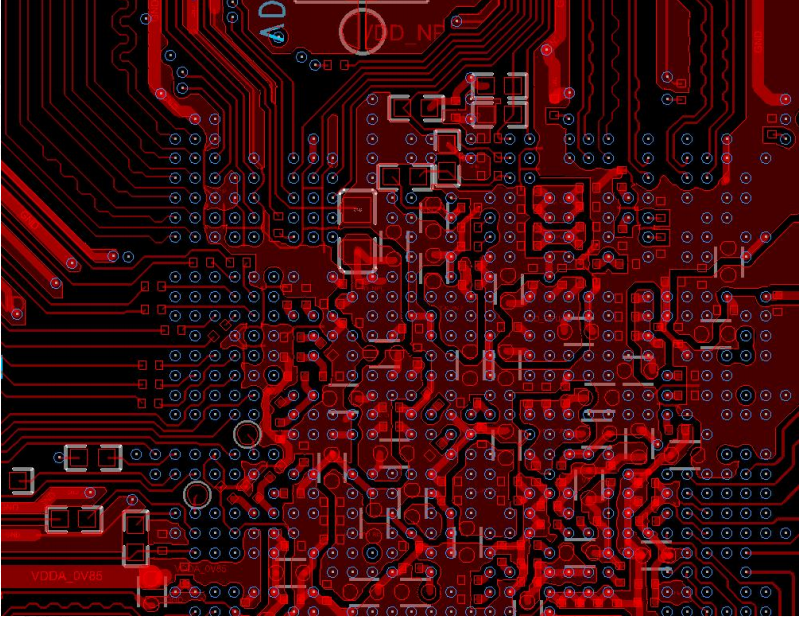

对于BGA最外圈的信号Ball，可以直接从TOP层扇出，走线宽度设置为4mil。最外圈没有前方阻挡，走线空间充足，只需保证线宽和间距满足板厂的工艺能力即可。
1.2 第二圈 Ball 的扇出
当信号需要从第二圈Ball引出时，通道位于最外圈与第二圈之间。推荐采用4mil线宽，从两个相邻Ball的正中间穿过。关键是要设置好栅格，确保走线严格位于两个Ball的几何中心。借助栅格对齐，走线不易偏斜，也方便批量复制检查。
提示：可将栅格间距设为Ball Pitch的1/2或1/4，走线时更容易对准中心。
2. 内圈 Ball 的扇出设计
2.1 换层策略与过孔放置
如果第一圈和第二圈信号都已经使用，从第三圈开始外层通道不足，必须通过过孔换层到内层走线。此时务必遵循规则放置过孔的原则，避免随意打孔导致地/电源平面被过度切割。
建议规则如下：
- 每2至4排Ball放置一排换层过孔，空出一排不放置换层过孔。
- 换层过孔应放置在Ball的正中心，与Ball Pad同轴，保持结构对称。
- 空出的那一排Ball下方不打断地平面或电源平面，形成连续的覆铜通道。
2.2 对地平面和电源平面的影响

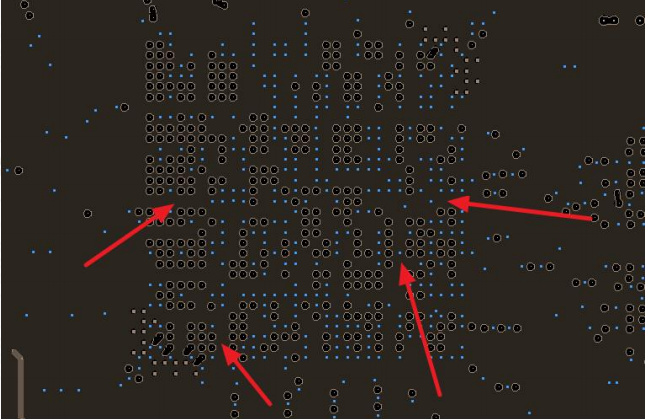

有规律地留出空排，能够给地平面和电源平面保留较大的覆铜通道。如图4-57所示，地层平面覆铜因规则地空出了过孔区域，形成多条与外部地连接的"走廊"，这些通道降低了地平面电感，改善了信号回流路径，有利于SI/PI，并且增强了散热能力。

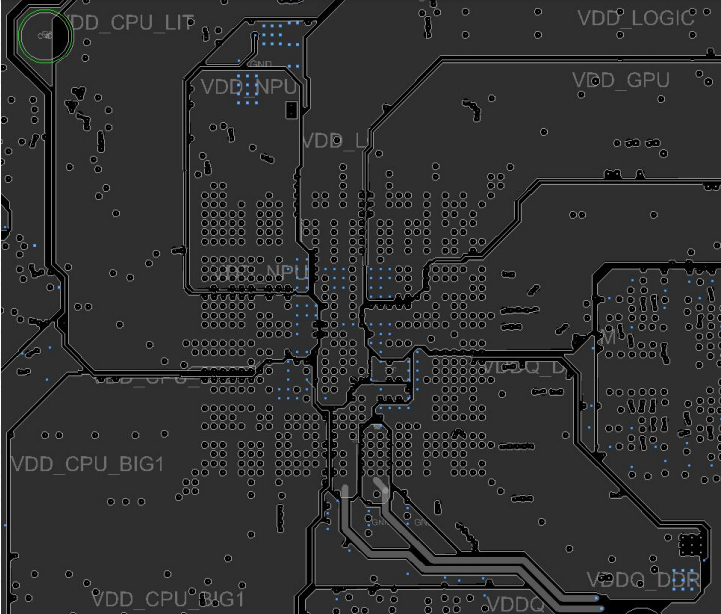

电源平面同样需要尽量大的连续区域。通过规则放置换层过孔（如隔2-4排放一排），可以确保不同电源网络的覆铜不被过孔拦腰截断，从而降低DC压降，有效提高电源供电质量。
2.3 Bottom层（及内层）的扇出走线

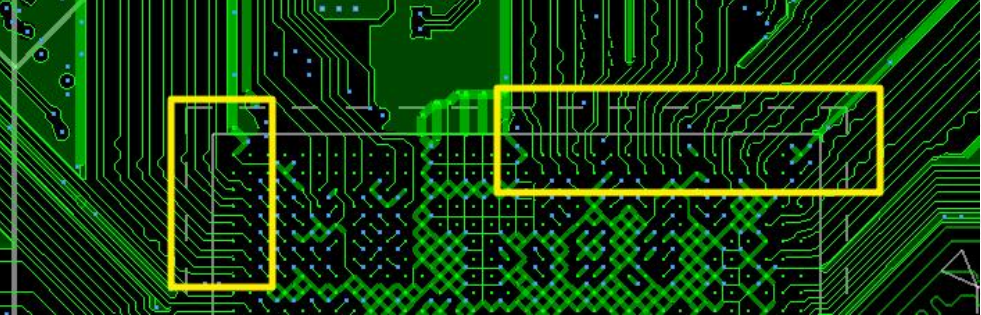

换层到内层或Bottom层后，过孔仍应放置在Ball的正中心，通过设置栅格实现精确定位。在两个相邻过孔之间，可以走出3.5mil宽度的扇出线。该线宽既能满足多数高速信号的阻抗要求，又兼顾了制造能力。走线时应注意与过孔焊盘保持足够的间距，防止短路或阻抗突变。
3. 总结
BGA扇出看似机械重复，但规则制定直接决定PCB的信号和电源质量。把握好"外圈顶层直出、第二圈居中过线、内圈换层并规则留空"的核心思路，再结合栅格工具对齐，可以显著提高布线效率与设计可靠性。在大规模BGA设计中，有意识地给电源、地平面留出通道，既是工程需要，也是优秀Layout工程师的基本功。
