前言

ACE基于AXI4协议，用来保证多个ACE Master之间的内存读写一致性需求。典型应用是保证A53和A72两个cluster之间的内存一致性。总体上，ACE协议包含5个部分。

Coherence Transaction
Exclusive
DVM
Barrier
Snoop Filter，减少广播，提高性能

对于第一部分，本文计划用两篇来展开。

第一篇概述新增通道，一致性传输分类
第二篇详细描述ARM一致性模型定义和传输的具体流程

这里顺便提一下AXI4和AXI3协议的最大不同，AXI4不支持LOCK，没有WID，AxLEN由4b扩大到8b。没有WID是因为ARM早期的CPU(ARM v7/v8)本身不会发出AXI3写乱序请求，而且它的NIC450也不支持**写乱序。**写乱序增加了系统的复杂性，无论是Master/Slave IP还是SOC互联总线。

一、ACE接口信号定义

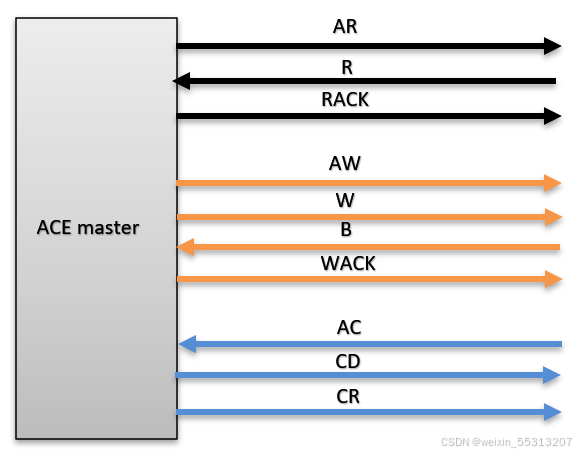

相对于AXI4， ACE接口信号有如下增强：

AR/AW多了三个信号，AxDomain/AxBar/AxSnoop，ACE Master用来发起barrier和一致性传输
AC/CD/CR，外部总线用来Snoop ACE Master的cache或者invalidate/clean ACE Master的MMU TLB
RESP $3:2$ , RRESP $3$ 表示IsShare(IS)，RRESP $2$ 表示PassDirty(PD)
WACK/RACK，ACE Master通过这2个信号通知外部总线，它已经完成AR或者AW发起的一致性请求，外部总线可以发起AC请求，以避免ACE master内部cache一致性冲突。理论上，如果等WACK/RACK，才能发起新的AC请求，意味着跟AHB一样OT为1，效率会很低，所以这部分应该通过特定逻辑来实现更高效的多OT流水操作

基于ACE，有2个精简版本：

ACE-LITE，它只支持上面说的第一点。本身没有cache或者不支持cache一致性的Master使用ACE-LITE接口来invalidate/clean其他ACE Master的cache
ACE-LITE + DVM, 相对于ACE-Lite，多了AC/CR两个通道，没有CD通道，第3点和第4点也不需要。DVM表示外部总线可以通过AC/CR来管理ACE Master内的MMU TLB

二、AC通道特点

2.1 AC通道(AC/CD/CR)特点

在Snooped cache HIT情况下，CD上才会传输数据；是否传输，外部总线可以在收到CRRESP $0$ 后得知
CD上传输的数据固定是WRAP Burst，数据量一定是cache line size，传输的LEN也是固定值。以总线宽度128b，64B cache line size为例，Beat数固定为4。所以CDLAST看过去没有必要，可能是留着以后扩展用

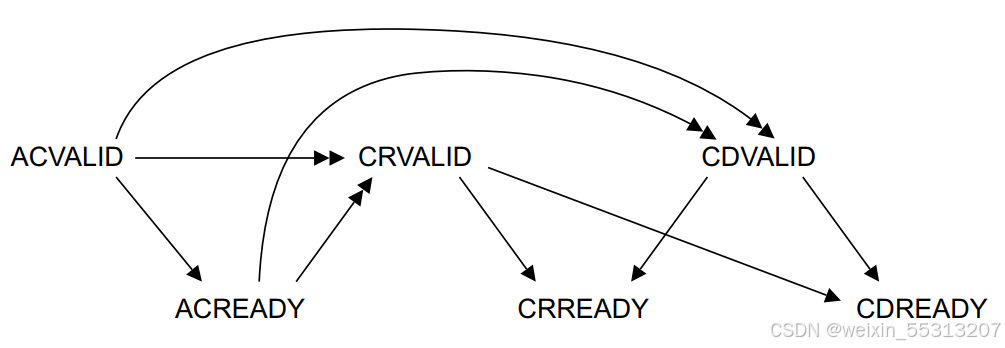

AC/CD/CR的ordering模型，CD/CR必须在AC接收之后才可以返回，CD/CR之间没有顺序要求，从实现简单性角度，CD可以放在CR接收到之后再处理

因为没有ID，所以不支持乱序，Snooped Master对于外部AC请求按序执行
Initiating Master发出的AR/AW一致性请求，经过外部总线后，如果原先是不同ID，比如在AR通道发起两个不同ID的一致性请求，在其他Snooped Master的AC总线上有可能看到反序的AC请求

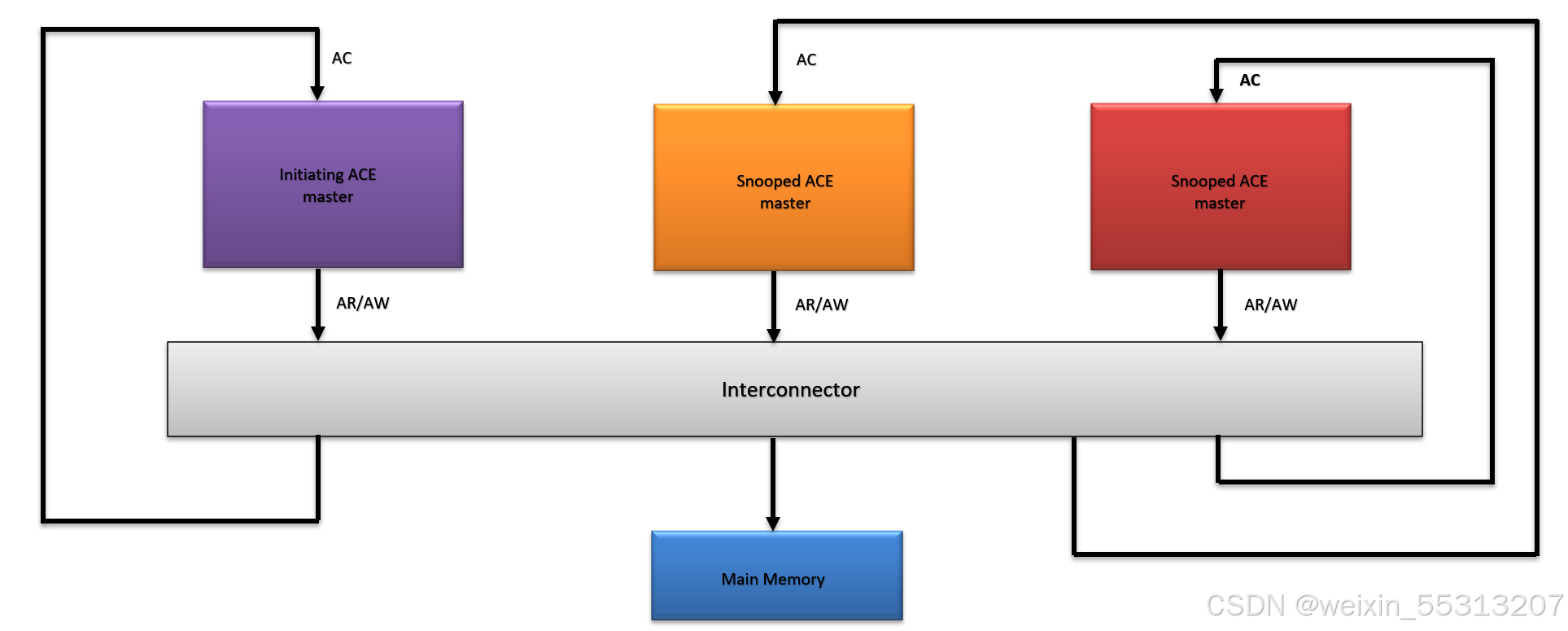

ACE Master发出的AR/AW一致性请求，外部总线广播给其它的Snooped Master，如图中的Initiating Master AR/AW广播到Snooped Master0和Snooped Master1
假定Snooped Master都命中并且返回DIRTY数据，外部总线可以选取最早返回CRRESP的ACE Master作为返回Initiating Master的数据来源，不需要考虑如何合并所有Snooped Master的数据，因为理论上它们的返回数据必定一样。如果Snooped Master同时返回CRRESP，AMBA没有明确定义，只要按任意固定优先级选取一个即可
对于返回Initiating Master的CRRESP $1$ ，要考虑合并，规则如下。所以返回Initiating Master的CRRESP可以在收到所有Snooped Master的CRRESP再返回

所有Snooped Master的CRRESP $1$ 或起来作为返回Initiating Master的CRRESP $1$

有数据传输

没有数据传输，但是传输类型是CM(CleanShare/CleanInvalid/MakeInvalid，见3.2分类)

2.2 CRRESP返回规则

对于数据是否传输，用DT(CRRESP $0$ )来判断，SPEC规定如下

|-----------------------------------------------|--------------------------------------------|--------------------------------|------------------------------------|
| Snoop Transaction issued by Initiating Master | DT(CRRESP $0$ ) response by Snooped Master | Interconnect写回数据到MainMemory的条件 | Interconnect返回数据到Initiating Master |
| MakeInvalid MakeUnique | DT=0；不推荐DT=1 | 无需写回 | 无需返回 |
| CleanUnique CleanShare CleanInvalid | 假如DIRTY，DT=1 假如Clean，不推荐DT=1 | 假如PD (CRRESP $2$ =1) | 无需返回 |
| ReadOnce | 假如DIRTY，DT=1 假如Clean，推荐DT=1 | 假如PD (CRRESP $2$ =1) | 必须返回 |
| ReadClean | 假如DIRTY，DT=1 假如Clean，推荐DT=1 | 假如PD (CRRESP $2$ =1) | 必须返回 |
| ReadNoneShareDirty | 假如DIRTY, DT=1 假如Clean，推荐DT=1 | 假如PD & IS(CRRESP $3$ ) | 必须返回 |
| 其他AR Snoop | 假如DIRTY, DT=1 假如Clean，推荐DT=1 | 无需写回 | 必须返回 |

对于IS(CRRESP $3$ )，SPEC规定如下

|-----------------------------------------------|--------------------------------------------|
| Snoop Transaction issued by Initiating Master | IS(CRRESP $3$ ) response by Snooped Master |
| MakeInvalid MakeUnique | IS=0 |
| ReadUnique CleanUnique CleanInvalid | IS=0 |
| 其他AR Snoop | IS=x(可为0，也可为1) |

三、ACE一致性传输分类

3.1 ACE一致性传输设置

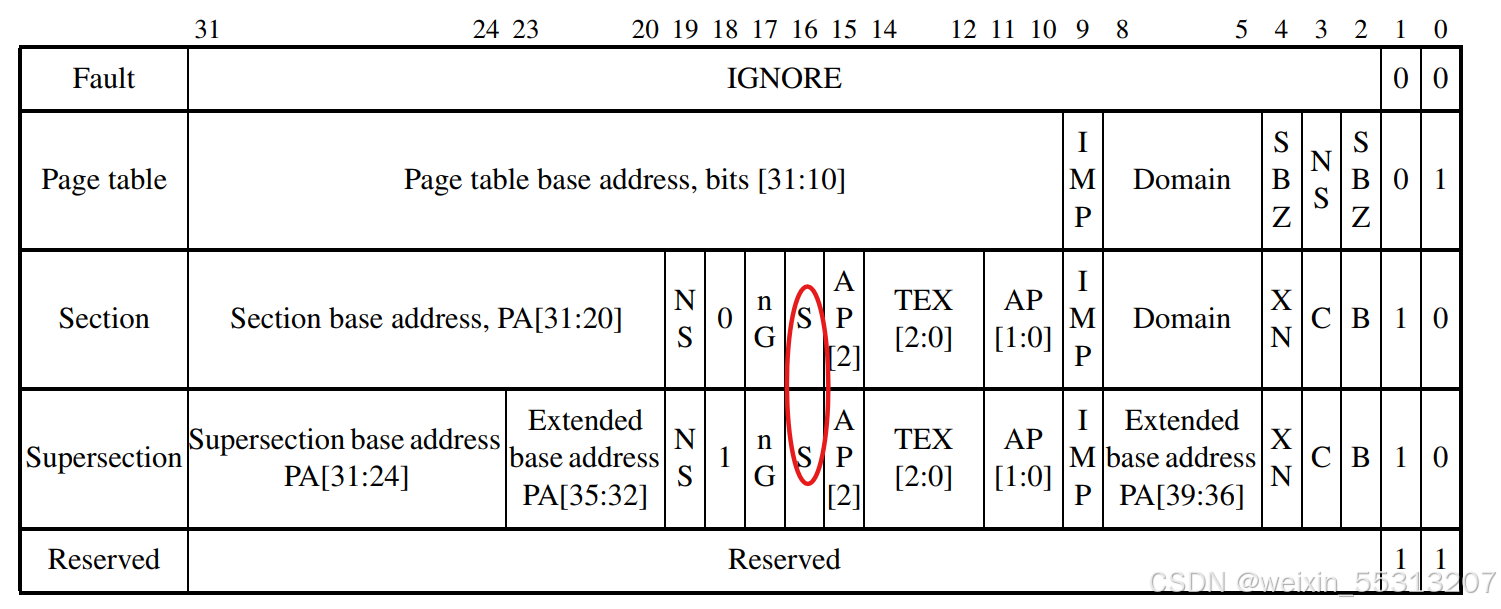

MainMemory如果需要在多个cluster或者多个core之间共享，需要在MMU页表属性中指定共享属性。

在"S"设定为1后，ARM CPU才能发出一致性请求，外部总线再根据一致性请求作对应的处理。

3.2 ACE一致性传输分类框图

ACE一致性传输主要在ARM文档的C4/C5部分。

C4是描述Initiating Master 的行为和状态变化，C5是描述Snooped Master的行为和状态变化。

AxBar控制Barrier传输；

AxSnoop/AxDomain控制一致性传输；

AxDomain为2'b00 or 2'b11， AxSnoop为4'h0，为读或写NoSnoop(非一致性)传输；

AxDomain为2'b01 or 2'b10, AxSnoop控制一致性传输，某些一致性传输也可以使用AxDomain为2'b00，下文会提及

AxSnoop总共4比特，理论上16种情况，实际上只用了13种，排除DVM两种，剩下11种编码：

4种是Partial line传输(白色斜体字所示)，其余的都是Full line
只有5种传输的AxDomain可以是Inner/Outer/None-sharable(黄色框)，其他的必须是Inner/Outer
AR传输类型大部分可以直接转到AC通道的同名传输，有2个例外

AR CleanUnique -> AC CleanInvalid

AR MakeUnique -> AC MakeInvalid

AW有同样情况

AW WriteClean -> AC CleanInvalid

AW WriteUnique -> AC MakeInvalid

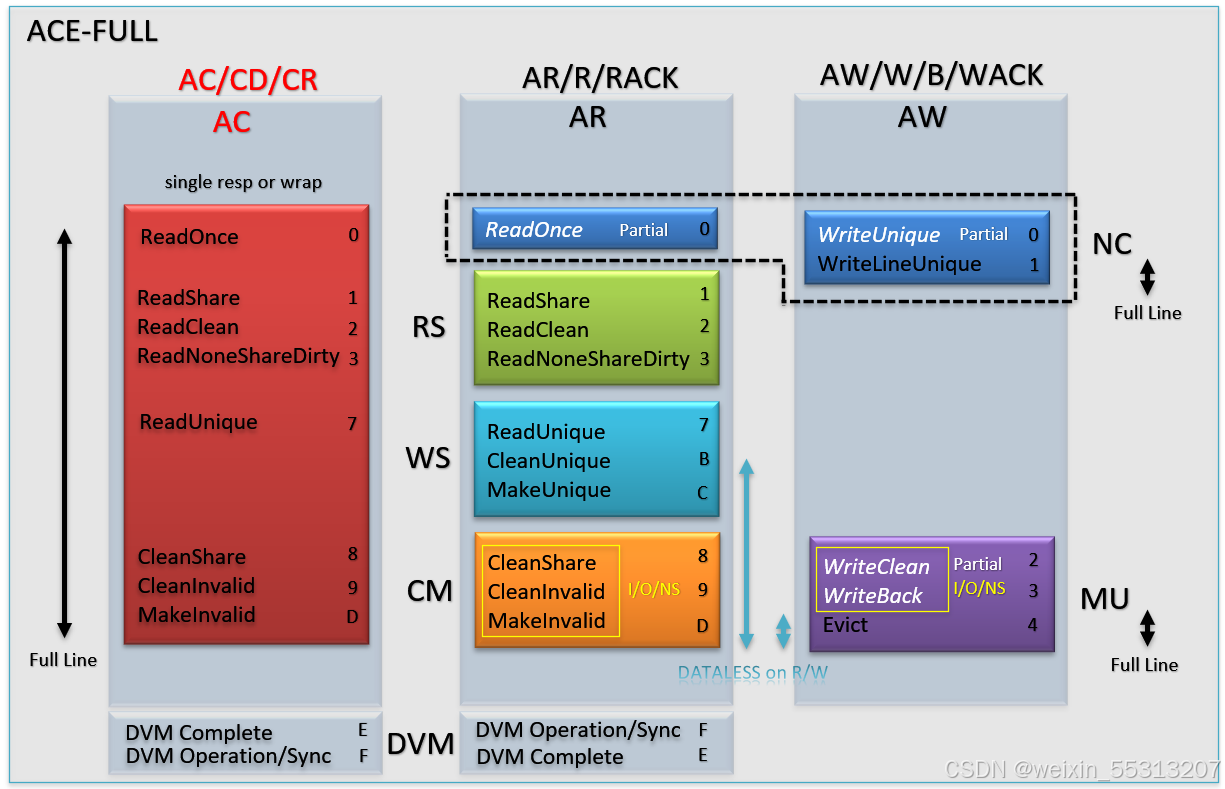

AR通道12种传输类型，5大类，由上到下如图所示。小框最右边是AxSnoop编码。

None-Cacheable(虚线框)

ReadSharable(RS)

WriteSharable(WS)

Cache Maintenance(CM)

DVM Message/DVM Sync

AW通道5种传输类型，2大类，由上到下：

None-Cachebale(虚线框)

MainMemory Update(MU，不会产生AC Snoop)

AC通道10种传输类型

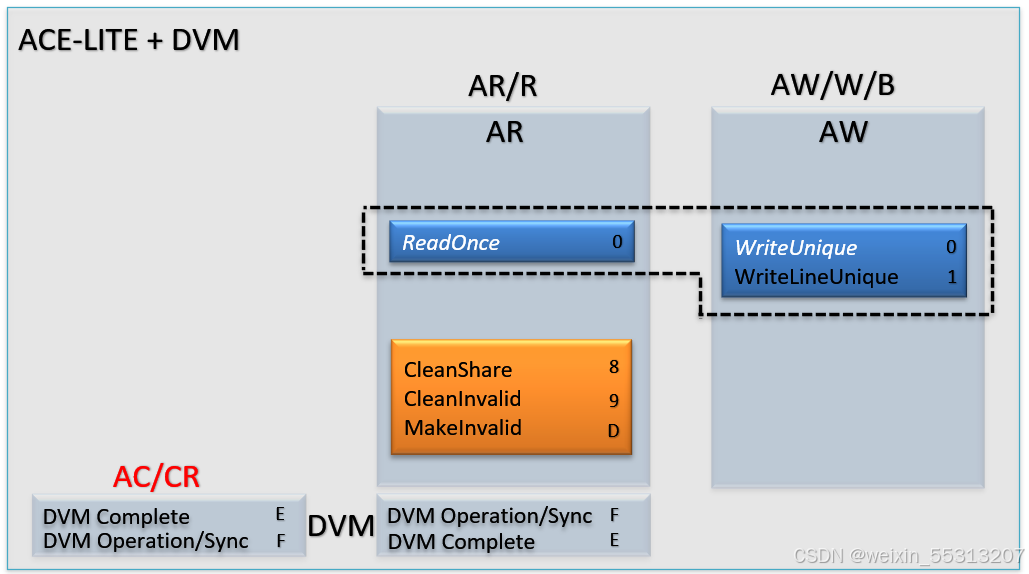

ACE-LITE/DVM传输类型如下，最多8种一致性传输类型，包括DVM两种。

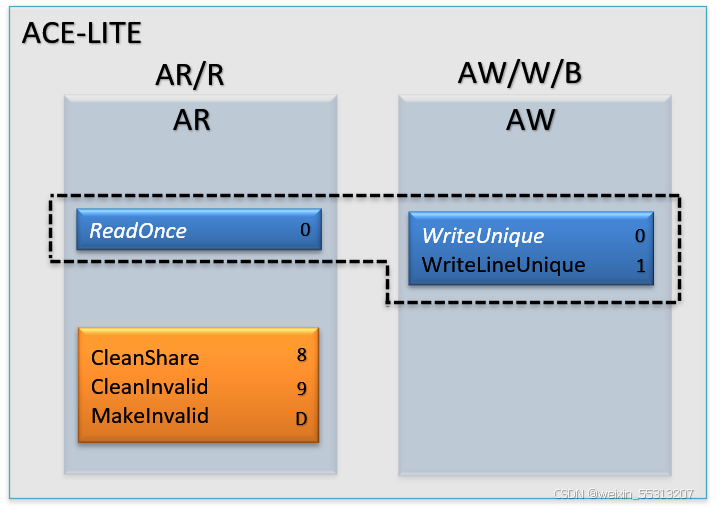

为什么ACE-LITE只能支持这5种呢？

ACE-LITE的本意是自身没有cache，意味着它本身cache初始态是I，而支持的这5种刚好允许初始态是I，在发起Snoop传输之后，自身结束态也是I。请参考下篇详细内容。
