一、IP与端口配置
（一）设备基础信息确认
1.型号确认

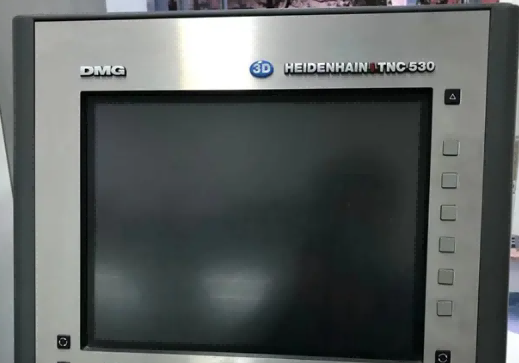

可直接通过数控面板标识确认（如 TNC 530），若面板无版本信息，需进入系统内部查看；目前海德汉 530、640 系统均支持无授权数据采集。
2.通讯接口确认

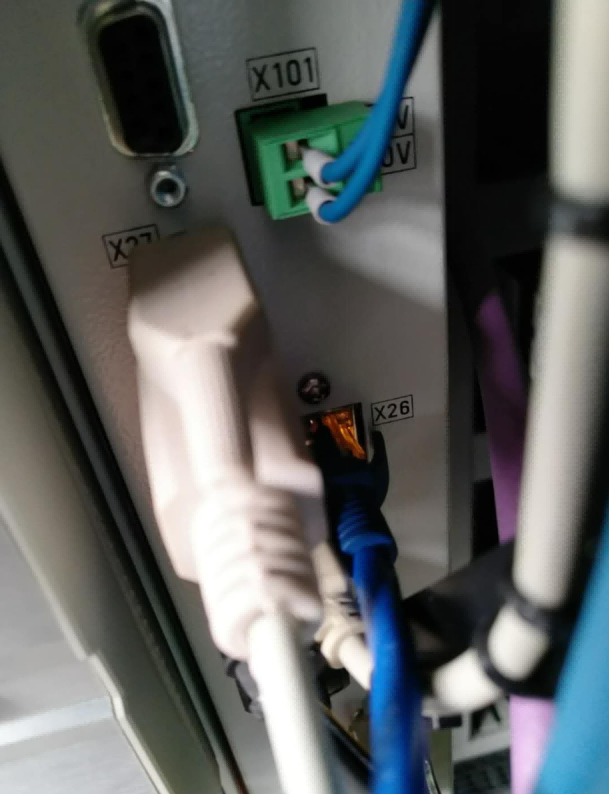

设备网口编号为 X26，打开机床电器柜后即可看到，为唯一网络采集接口。
3.软件版本与授权确认
4.版本查看

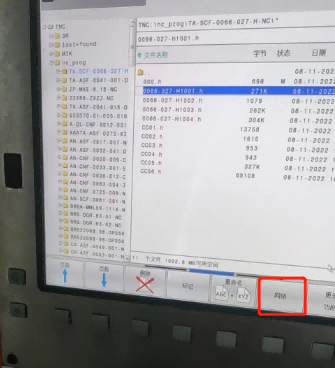

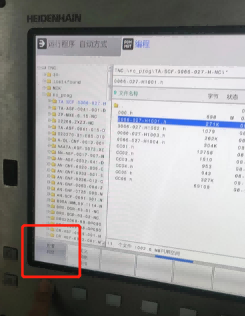

按面板文件管理键，再按MOD键 ，进入系统信息界面查看版本（如 TNC620）。
先按
再按
5.授权查询

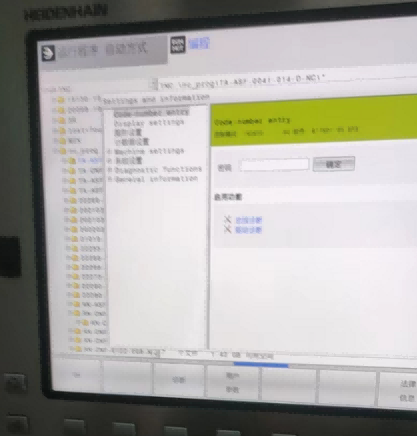

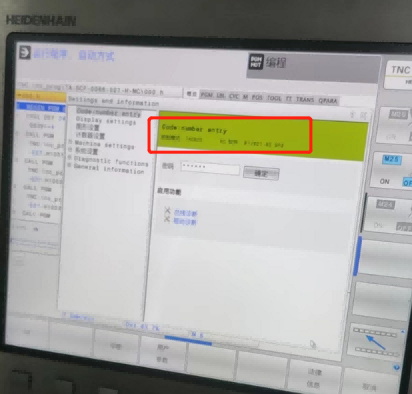

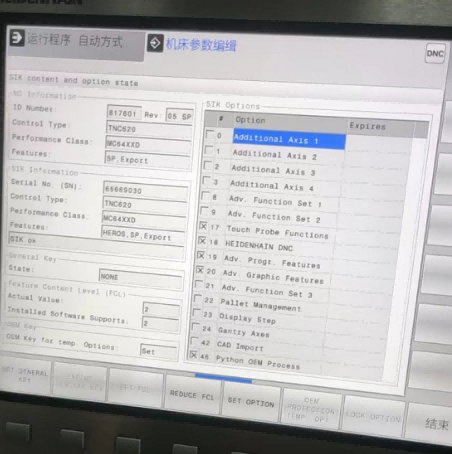

输入密码SIK，进入授权查询界面，选择选项 18，查看 HEIDENHAIN DNC 授权状态，确认采集功能可用。
（二）系统网络配置
第一步

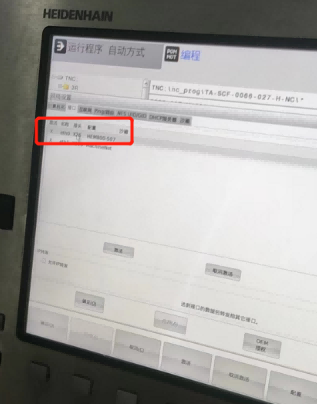

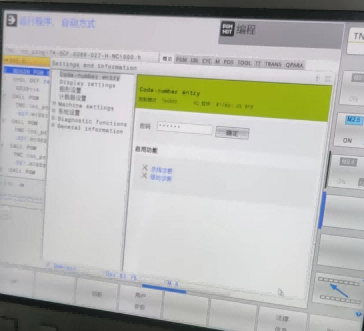

按面板文件管理键，再按MOD键，输入网络配置密码NET123，进入系统高级设置界面。
第二步
在高级设置界面中选择网络配置模块，进入网络参数编辑页。
第三步
选择X26网络接口，确认该接口为采集所用，进入接口配置界面。
第四步

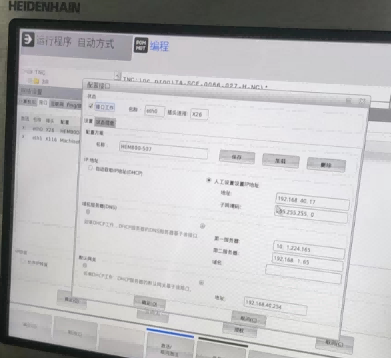

关闭自动获取 IP 功能，手动设置设备的 IP 地址、子网掩码，填写首选 DNS 服务器、默认网关（按需配置）。
第五步
所有网络参数填写完成后，保存配置并重启设备，让网络设置生效。
（三）通讯测试

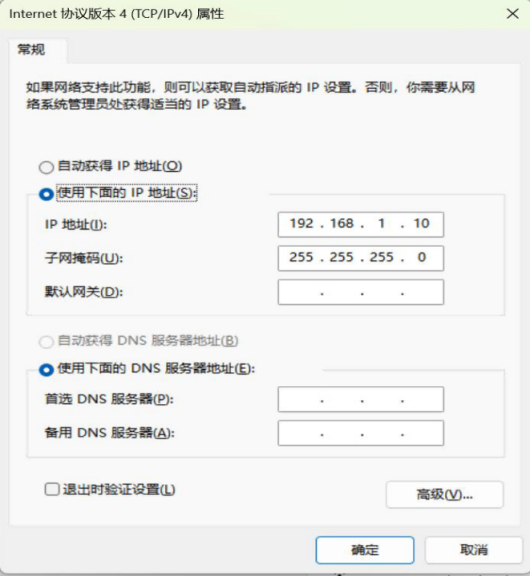

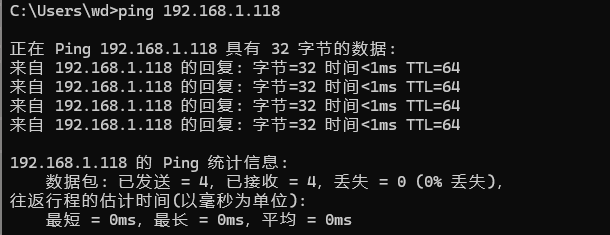

将电脑接入与海德汉设备同网段的局域网，在命令提示符中输入ping 设备IP指令，测试网络连通性，若能正常接收回复且无丢包，说明网络配置正常、通讯链路通畅。注意：网络配置完成后必须重启设备，否则设置无法生效；所有采集操作均基于 X26 网口，请勿使用其他接口。
二、采集部署
网关软采部署
海德汉 CNC 设备以网关为核心实现数据软采，依托 X26 网口建立稳定通讯，整体采集路径为：海德汉 CNC 设备 ------WDGW-N204A/WDGW-N101A 网关 ------ 万德高科 IOT 平台 / 私有平台，具体实施流程如下：
1.网关初次配置
先做网关本地配置，用网线将网关和电脑直接连接，把电脑本地 IP 调整到网关默认网段（192.168.1.233），保证电脑和网关能正常通讯，顺利进入网关后台进行后续操作。
2.登录网关管理软件

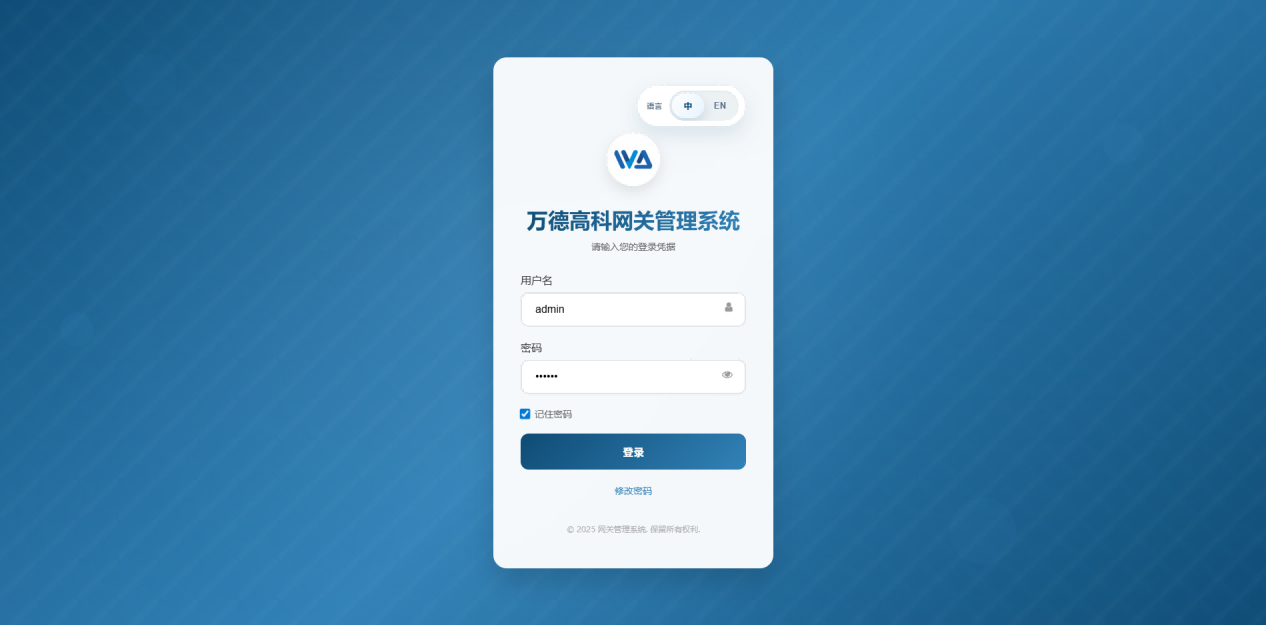

打开电脑浏览器，在地址栏输入网关对应的 IP 地址并拼接 8000 端口，进入网关数据采集系统后台，使用默认账号 admin、密码 admin@123 完成首次登录。
3.进入网关系统配置

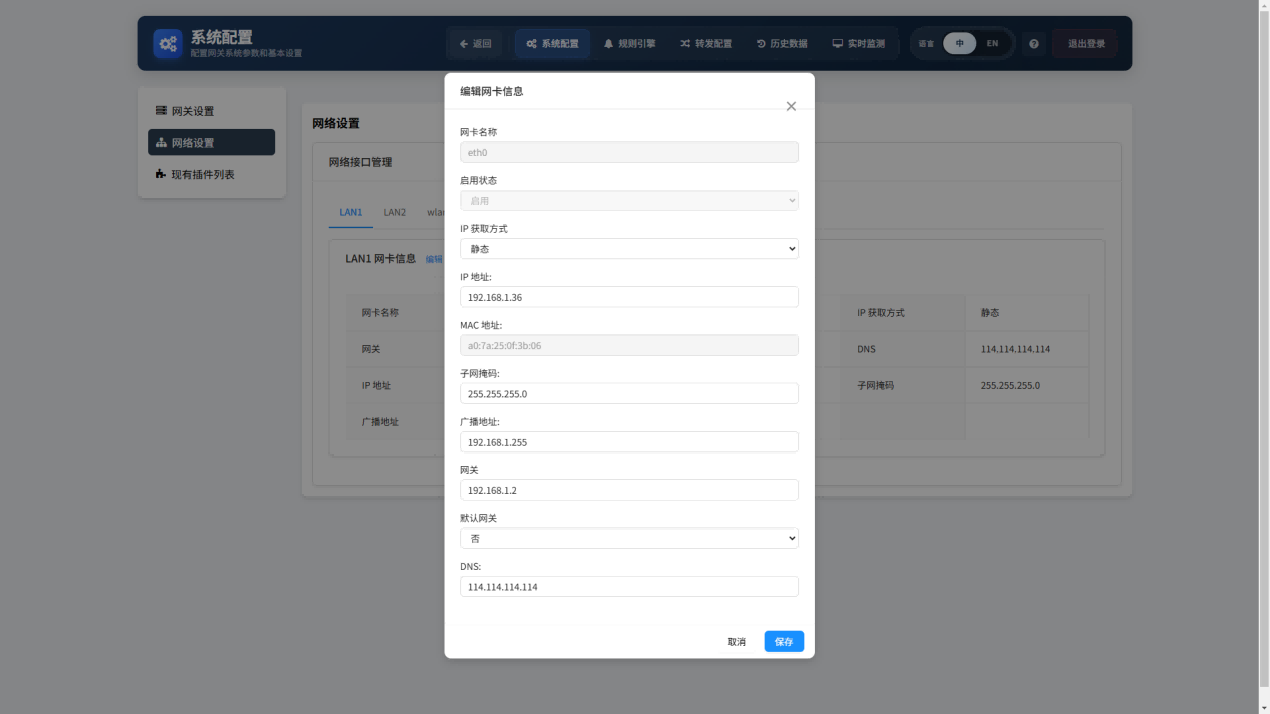

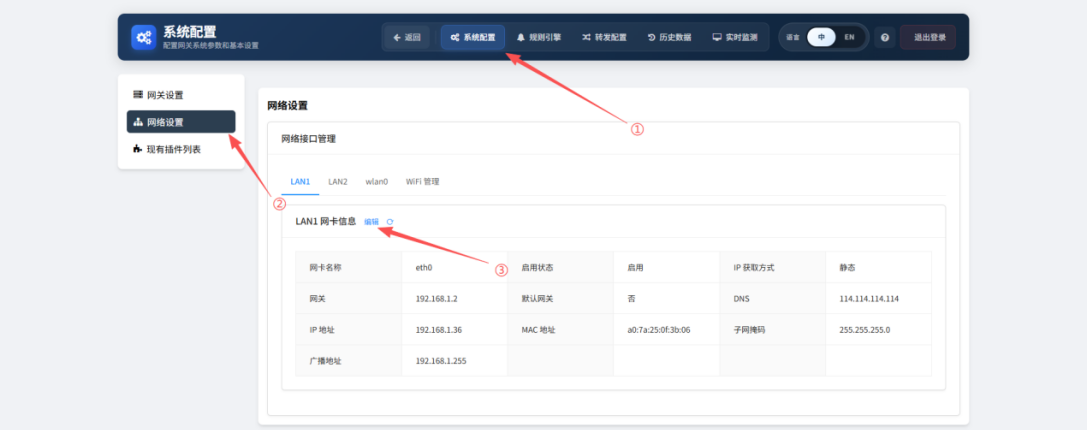

登录后进入系统配置 - 网络设置界面，根据现场的网络规划，将网关的 IP 地址修改为与海德汉设备、现场局域网同一网段，让网关适配现场网络，为设备数据采集提供网络保障。
4.添加设备选择对应协议

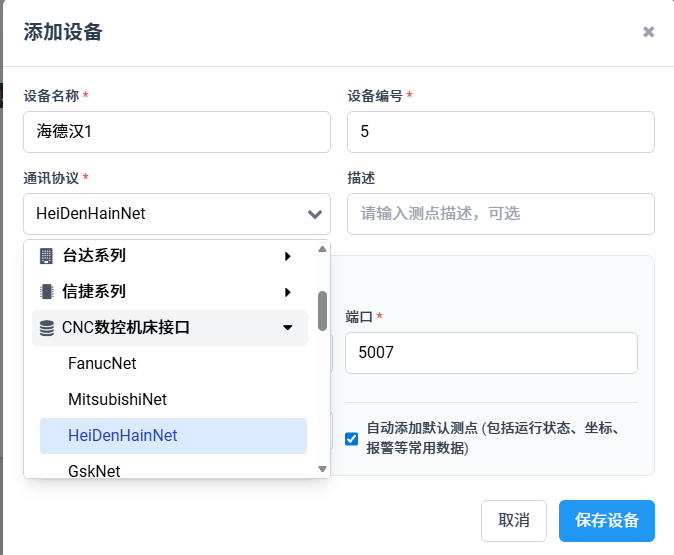

在网关后台点击添加设备，填写设备名称、设备编号（建议与企业资产管理编号一致，需提前和看板负责人沟通确认）；通讯协议选择CNC 数控机床接口，并选中对应的 HeiDenHainNet 协议（协议需提前完成注册授权，未授权无法启用）。
5.填写参数等信息保存设备

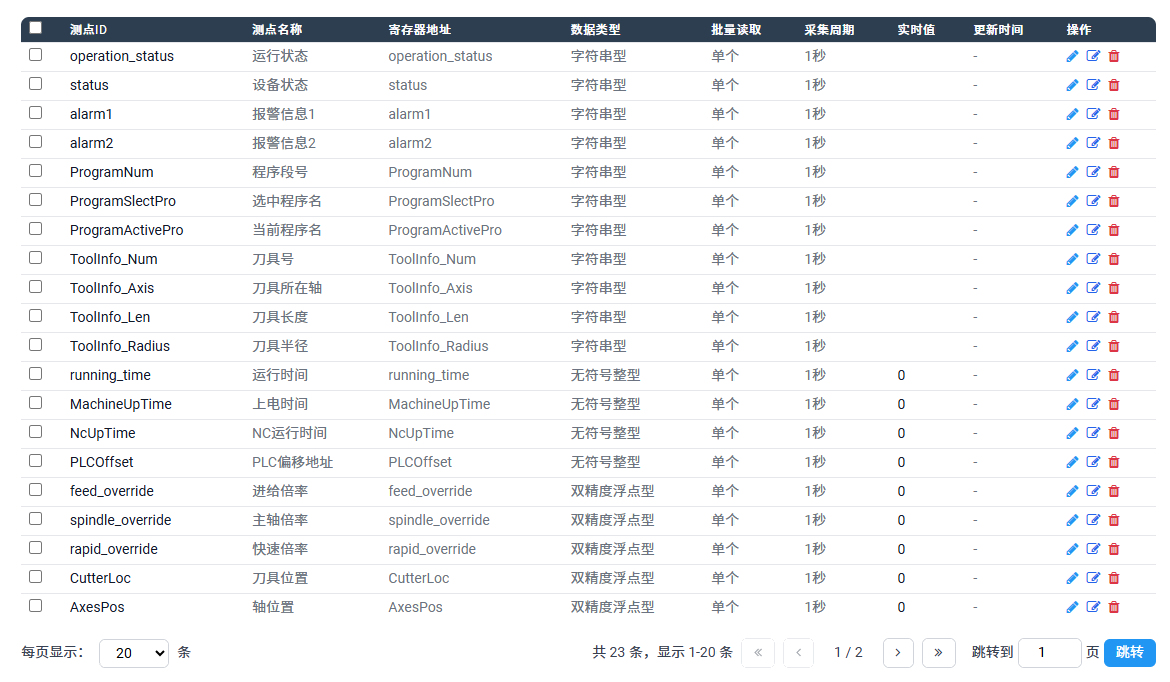

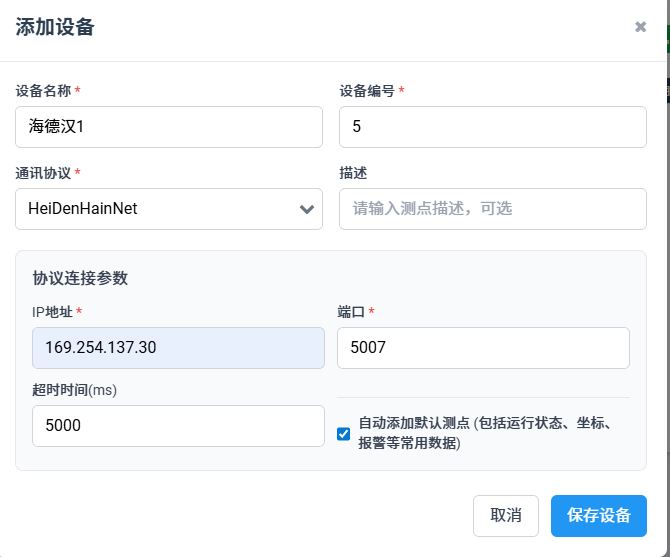

完善海德汉设备的连接参数，填写设备实际的 IP 地址（X26 网口配置的 IP）、通讯端口、超时时间（建议设 5000ms），勾选自动添加默认测点，该功能可自动生成设备运行状态、各轴坐标、加工参数、报警信息等常用测点，确认所有信息无误后点击保存，网关将自动生成对应的测点列表。
6.网关与哈斯 CNC 设备网线直连
完成网关配置后，将网关与海德汉设备的 X26 网口通过网线直连，确保二者网段一致，建立专属的设备与网关通讯链路，避免外部网络干扰。
7.后台核对采集信息
联系 IOT 平台数据采集负责人，在平台后台核对海德汉设备的在线状态、各测点数值是否采集准确，同时确认数据时标是否与实际时间一致，所有信息核对无误后，本次网关软采部署工作完成。
三、上送配置
在采集完成后，需要对数据进行上送。若上送至万德高科IOT平台，则无需做任何更改。若需上送至第三方或私有平台，则首先需确认上送协议与格式是否一致。以下是MQTT协议为例举例：
第一步

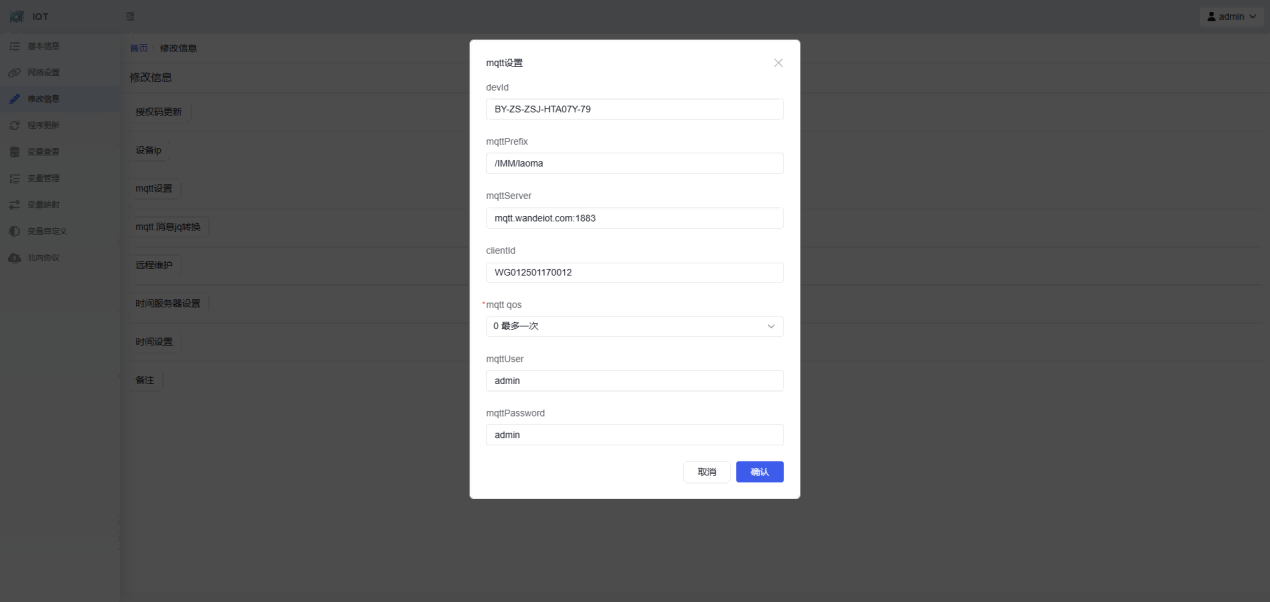

登录采集网关配置后台，进入修改信息-MQTT 设置页面，按现场实际情况，修改MQTT配置。
第二步
在配置界面正确配置现场提供的局域网服务器或云服务器的MQTT地址信息后，点击保存按钮。

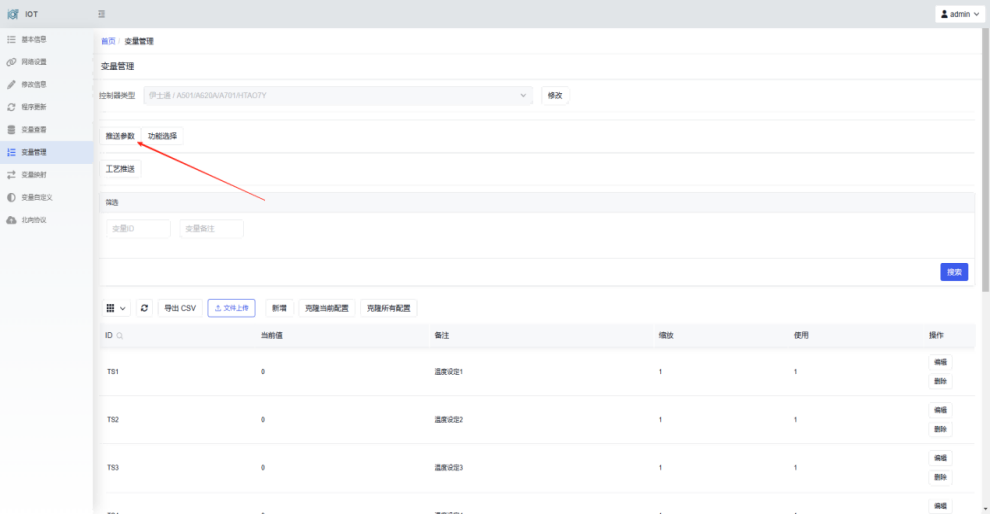

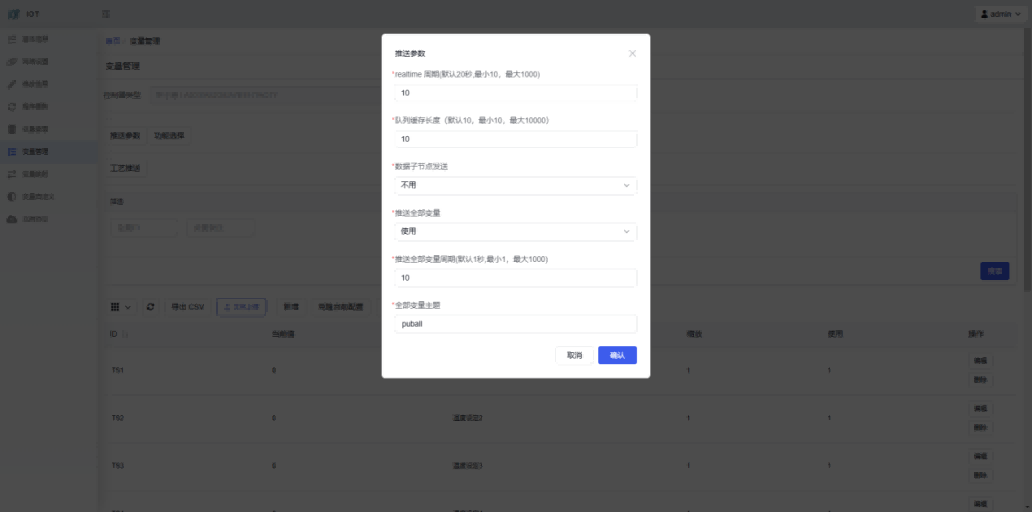

点击变量管理界面的推送参数，配置MQTT上送的周期及主题
第三步

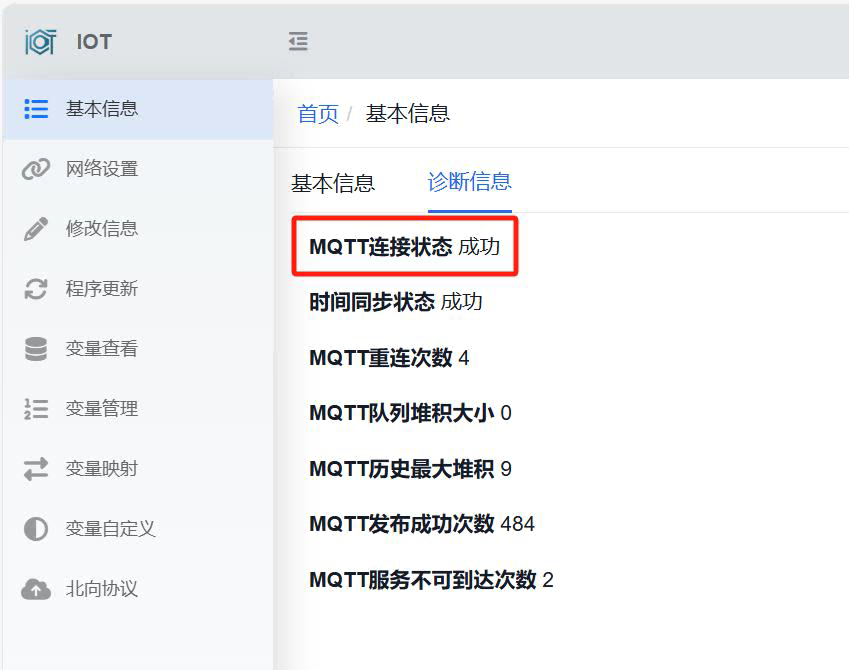

修改完成后进入基本信息-诊断信息页面，确认MQTT连接是否成功
结束语
本技术由宁波万德高科智能科技有限公司提供。我司自2022年起自主研发网关的管理软件，作为主要参编企业参与了工业网关行业标准制定，经历了多次迭代升级，目前我司已经服务了上百家客户，全面覆盖PLC、CNC、注塑机等各种工业设备，如果您对以下教程如有疑问，可咨询我司技术顾问。
