WF-EN系列功能介绍
WF-EN-17-MAX无人机发动机测试系统是专为无人机发动机开发的测试系统。配备拉力、扭矩、转速、油耗（选配）、温度、环境参数等传感器。可以实现拉力、扭矩、转速、油耗、温度、环境参数等数据的测量。
WF-EN-17-MAX无人机发动机测试系统配备MET-E系列测试软件。MET测试软件与动力系统测试台进行连接，可以实现对无人机发动机的测量和数据加工。
结构部件介绍
（一）WF-EN-55结构介绍
1.结构介绍

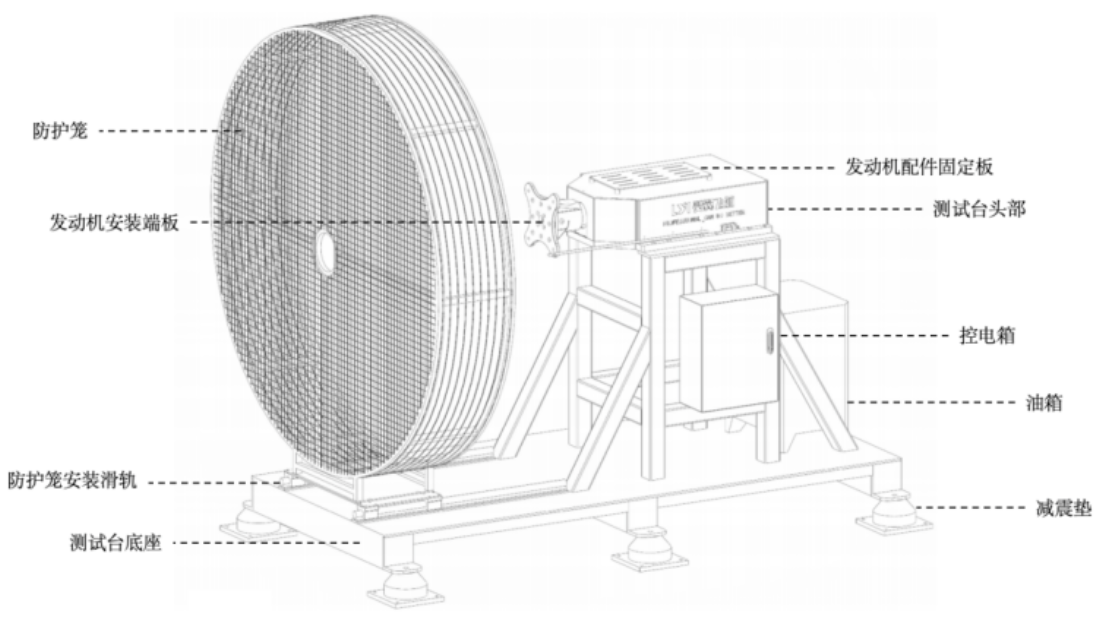

图 测试台结构图
2.传感器及采集机箱介绍

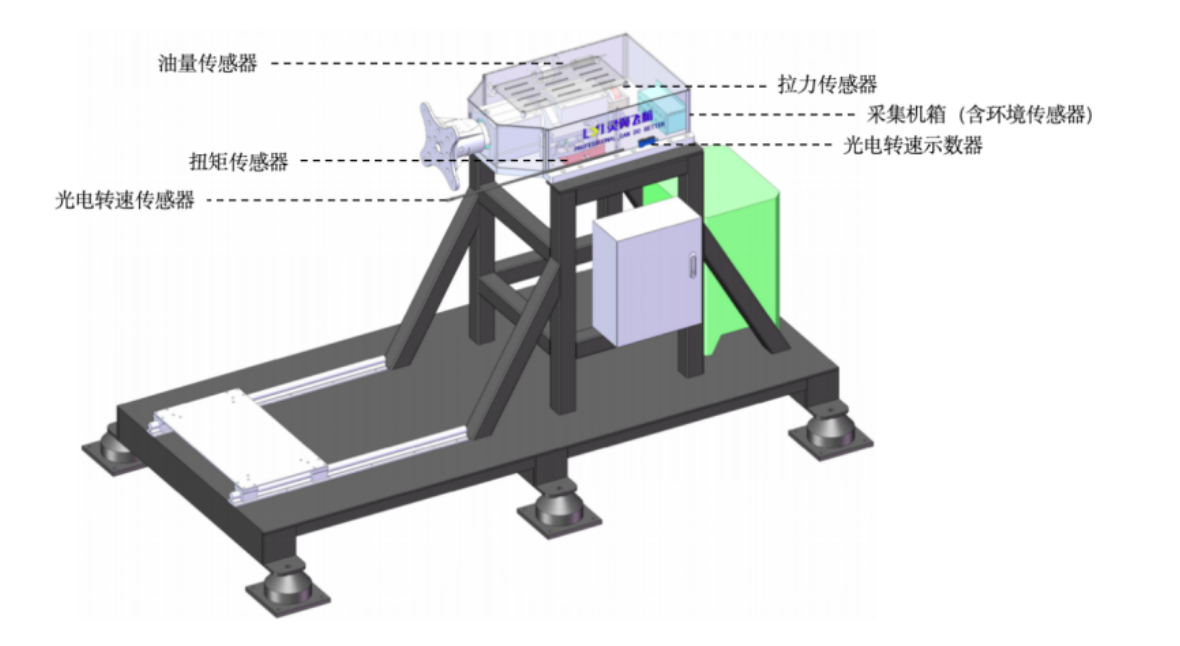

图 传感器及采集机箱位置图
（二）WF-EN-MAX结构部件介绍
1.结构介绍

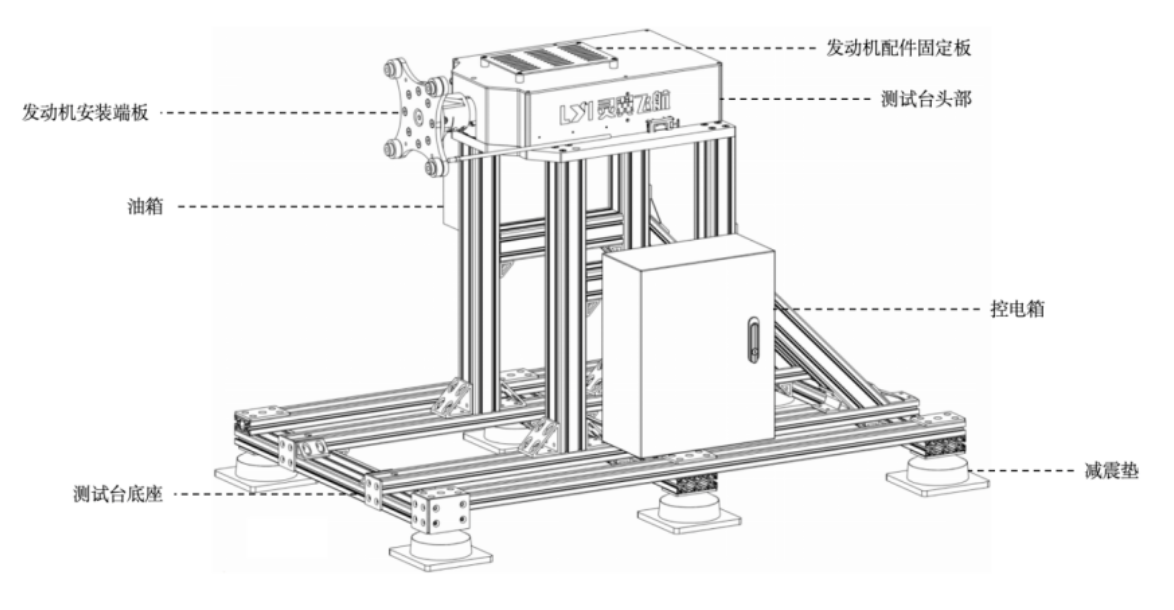

图 测试台结构图
2.传感器及采集机箱介绍

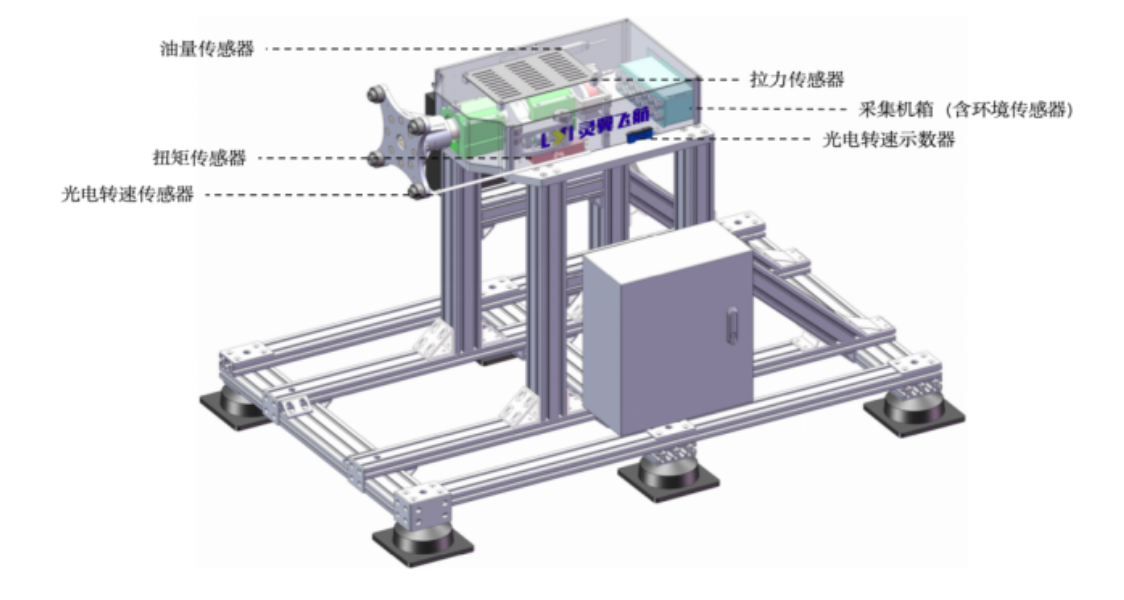

图 传感器及采集机箱位置图
（三）控电箱结构部件介绍
1.控电箱结构介绍

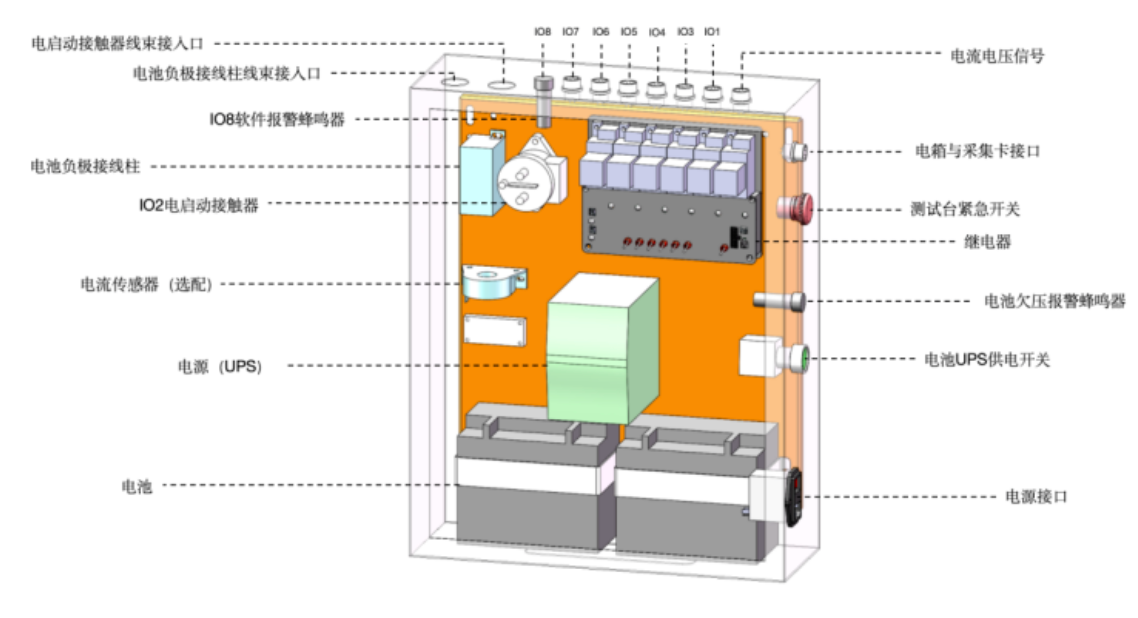

图 控电箱结构图
*继电器控制接口释义：IO1: ECU供电 IO2: 电启动 IO3:点火1 IO4:点火2 IO5:油泵1 IO6:油泵2 IO7:舵机供电 IO8：软件报警
*电池为12V/24V的蓄电池，主要给电启动的供电；打开UPS供电开关，电池能够给系统供电
*在外接220V电源，同时打开UPS供电开关，此时进行电池充电
2.多功能继电器结构介绍

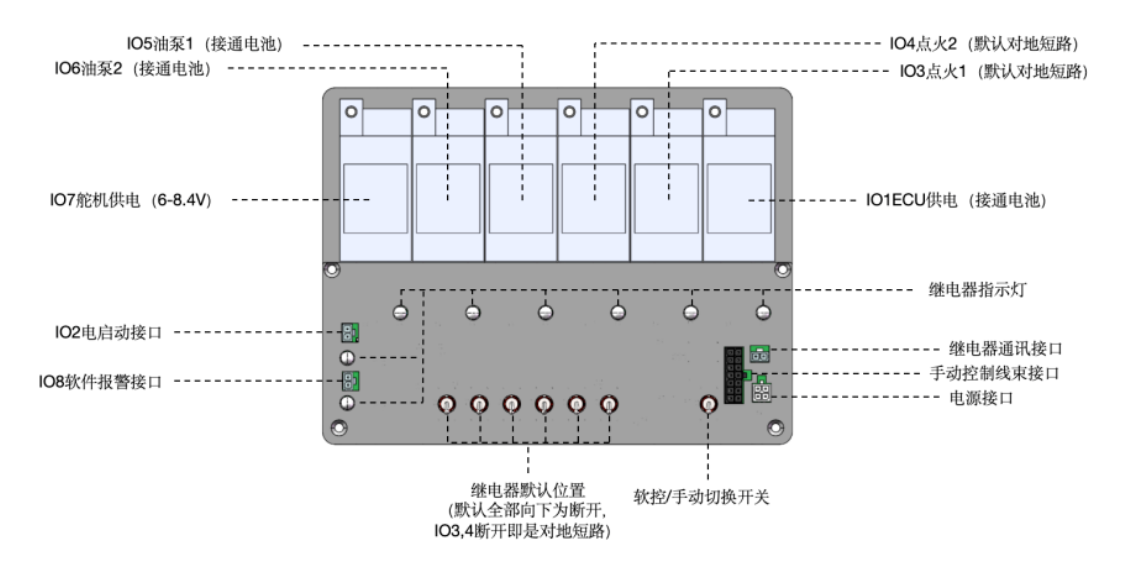

图 多功能继电器结构图
Ez-test采集机箱介绍
采集机箱接口图
Ez-test采集机箱是由灵翼飞航（天津）科技有限公司开发，专为发动机测试台配备的采集系统，可以实现拉力、扭矩、转速、温度等多路数据采集。

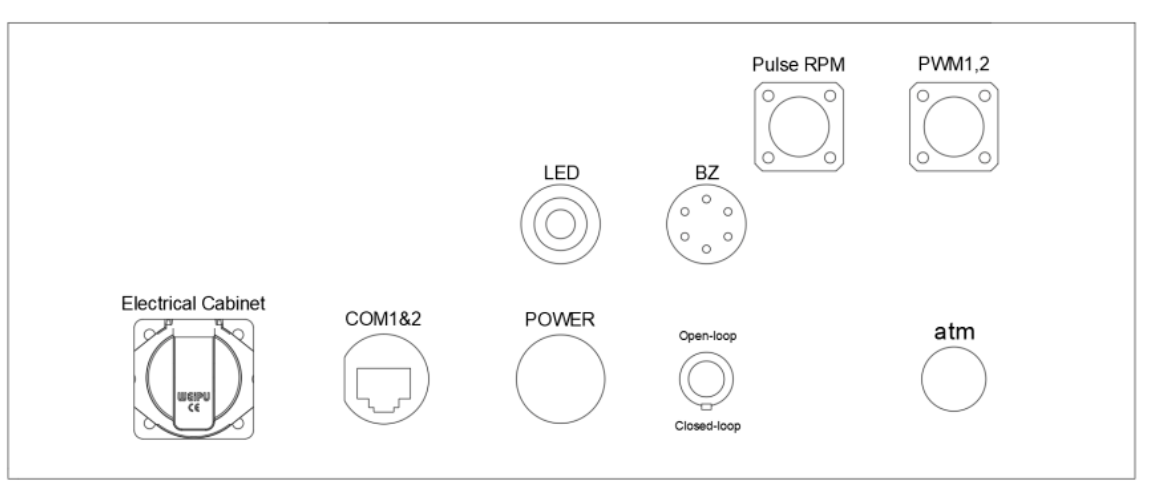

图 采集机箱外部接口图

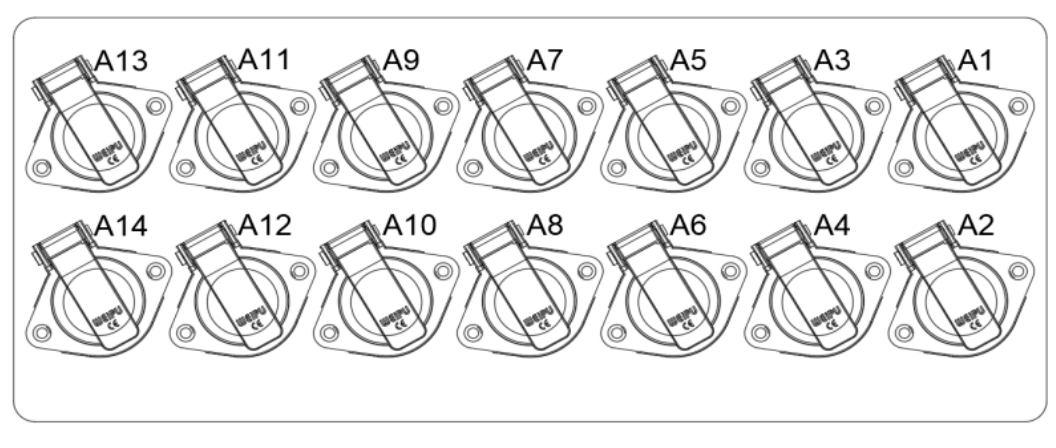

图 采集机箱内部接口图
*LED指示灯：正常运行为绿色闪烁；通电正常情况下，指示灯不亮，则采集机箱存在异常
*BZ蜂鸣器：设备上电成功后会发出"滴滴滴"、软件通讯成功/软件通讯断开/允许点火或禁止点火会发出"滴"的声响
