2.Activiti表结构介绍类关系

表的命名规则和作用

我们发现Activiti 的表都以 ACT_ 开头。第二部分是表示表的用途的两个字母标识。用途也和服务的 API 对应。

ACT_RE ：'RE'表示 repository。这个前缀的表包含了流程定义和流程静态资源（图片，规则，等等）。

ACT_RU：'RU'表示 runtime。这些运行时的表，包含流程实例，任务，变量，异步任务，等运行中的数据。 Activiti 只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。这样运行时表可以一直很小速度很快。

ACT_HI：'HI'表示 history。这些表包含历史数据，比如历史流程实例，变量，任务等等。

ACT_GE ： GE 表示 general。通用数据，用于不同场景下

Activiti数据表介绍

表分类	表名	解释
一般数据
	$ACT_GE_BYTEARRAY$	通用的流程定义和流程资源
	$ACT_GE_PROPERTY$	系统相关属性
流程历史记录
	$ACT_HI_ACTINST$	历史的流程实例
	$ACT_HI_ATTACHMENT$	历史的流程附件
	$ACT_HI_COMMENT$	历史的说明性信息
	$ACT_HI_DETAIL$	历史的流程运行中的细节信息
	$ACT_HI_IDENTITYLINK$	历史的流程运行过程中用户关系
	$ACT_HI_PROCINST$	历史的流程实例
	$ACT_HI_TASKINST$	历史的任务实例
	$ACT_HI_VARINST$	历史的流程运行中的变量信息
流程定义表
	$ACT_RE_DEPLOYMENT$	部署单元信息
	$ACT_RE_MODEL$	模型信息
	$ACT_RE_PROCDEF$	已部署的流程定义
运行实例表
	$ACT_RU_EVENT_SUBSCR$	运行时事件
	$ACT_RU_EXECUTION$	运行时流程执行实例
	$ACT_RU_IDENTITYLINK$	运行时用户关系信息，存储任务节点与参与者的相关信息
	$ACT_RU_JOB$	运行时作业
	$ACT_RU_TASK$	运行时任务
	$ACT_RU_VARIABLE$	运行时变量表

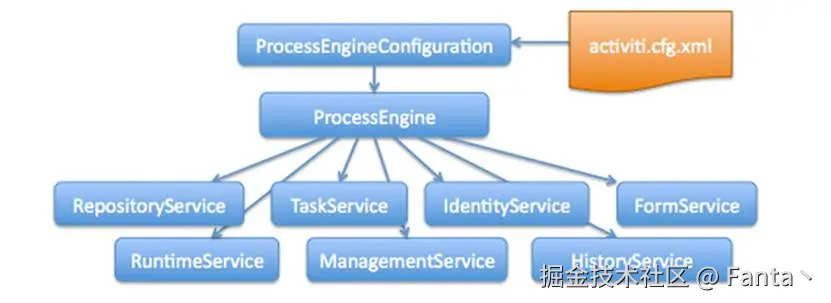

Activiti类关系

在新版本中，我们通过实验可以发现IdentityService，FormService两个Serivce都已经删除了。

所以后面我们对于这两个Service也不讲解了，但老版本中还是有这两个Service，了解一下

activiti.cfg.xml

activiti的引擎配置文件，包括：ProcessEngineConfiguration的定义、数据源定义、事务管理器等，此文件其实就是一个spring配置文件。

流程引擎配置类

流程引擎的配置类（ProcessEngineConfiguration），通过ProcessEngineConfiguration可以创建工作流引擎ProceccEngine，常用的两种方法如下：

1).StandaloneProcessEngineConfiguration

使用StandaloneProcessEngineConfigurationActiviti可以单独运行，来创建ProcessEngine，Activiti会自己处理事务。

配置文件方式：

通常在activiti.cfg.xml配置文件中定义一个id为 processEngineConfiguration 的bean.

方法如下：

xml 复制代码

<bean id="processEngineConfiguration"
          class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <!--配置数据库相关的信息-->
        <!--数据库驱动-->
        <property name="jdbcDriver" value="com.mysql.jdbc.Driver"/>
        <!--数据库链接-->
        <property name="jdbcUrl" value="jdbc:mysql:///activiti"/>
        <!--数据库用户名-->
        <property name="jdbcUsername" value="root"/>
        <!--数据库密码-->
        <property name="jdbcPassword" value="123456"/>
        <!--actviti数据库表在生成时的策略  true - 如果数据库中已经存在相应的表，那么直接使用，如果不存在，那么会创建-->
        <property name="databaseSchemaUpdate" value="true"/>
    </bean>

还可以加入连接池:

xml 复制代码

<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
       xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
       xmlns:context="http://www.springframework.org/schema/context"
       xmlns:tx="http://www.springframework.org/schema/tx"
       xsi:schemaLocation="http://www.springframework.org/schema/beans
                    http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/contex
http://www.springframework.org/schema/context/spring-context.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx.xsd">
    <bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource">
        <property name="driverClassName" value="com.mysql.jdbc.Driver"/>
        <property name="url" value="jdbc:mysql:///activiti"/>
        <property name="username" value="root"/>
        <property name="password" value="123456"/>
        <property name="maxActive" value="3"/>
        <property name="maxIdle" value="1"/>
    </bean>
    <!--在默认方式下 bean的id  固定为 processEngineConfiguration-->
    <bean id="processEngineConfiguration"
          class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
        <!--引入上面配置好的 链接池-->
        <property name="dataSource" ref="dataSource"/>
        <!--actviti数据库表在生成时的策略  true - 如果数据库中已经存在相应的表，那么直接使用，如果不存在，那么会创建-->
        <property name="databaseSchemaUpdate" value="true"/>
    </bean>
</beans>

2). SpringProcessEngineConfiguration

通过org.activiti.spring.SpringProcessEngineConfiguration 与Spring整合。

创建spring与activiti的整合配置文件：

activity-spring.cfg.xml（名称可修改）

xml 复制代码

<beans xmlns="http://www.springframework.org/schema/beans"
   xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" xmlns:mvc="http://www.springframework.org/schema/mvc"
xmlns:context="http://www.springframework.org/schema/context"
   xmlns:aop="http://www.springframework.org/schema/aop" xmlns:tx="http://www.springframework.org/schema/tx"
xsi:schemaLocation="http://www.springframework.org/schema/beans
      http://www.springframework.org/schema/beans/spring-beans-3.1.xsd
      http://www.springframework.org/schema/mvc
      http://www.springframework.org/schema/mvc/spring-mvc-3.1.xsd
      http://www.springframework.org/schema/context
       http://www.springframework.org/schema/context/spring-context-3.1.xsd
      http://www.springframework.org/schema/aop
      http://www.springframework.org/schema/aop/spring-aop-3.1.xsd
      http://www.springframework.org/schema/tx
      http://www.springframework.org/schema/tx/spring-tx-3.1.xsd ">
   <!-- 工作流引擎配置bean -->
   <bean id="processEngineConfiguration" class="org.activiti.spring.SpringProcessEngineConfiguration">
      <!-- 数据源 -->
      <property name="dataSource" ref="dataSource" />
      <!-- 使用spring事务管理器 -->
      <property name="transactionManager" ref="transactionManager" />
      <!-- 数据库策略 -->
      <property name="databaseSchemaUpdate" value="drop-create" />
      <!-- activiti的定时任务关闭 -->
     <property name="jobExecutorActivate" value="false" />
   </bean>
   <!-- 流程引擎 -->
   <bean id="processEngine" class="org.activiti.spring.ProcessEngineFactoryBean">
      <property name="processEngineConfiguration" ref="processEngineConfiguration" />
   </bean>
   <!-- 资源服务service -->
   <bean id="repositoryService" factory-bean="processEngine"
      factory-method="getRepositoryService" />
   <!-- 流程运行service -->
   <bean id="runtimeService" factory-bean="processEngine"
      factory-method="getRuntimeService" />
   <!-- 任务管理service -->
   <bean id="taskService" factory-bean="processEngine"
      factory-method="getTaskService" />
   <!-- 历史管理service -->
   <bean id="historyService" factory-bean="processEngine" factory-method="getHistoryService" />
   <!-- 用户管理service -->
   <bean id="identityService" factory-bean="processEngine" factory-method="getIdentityService" />
   <!-- 引擎管理service -->
   <bean id="managementService" factory-bean="processEngine" factory-method="getManagementService" />
   <!-- 数据源 -->
   <bean id="dataSource" class="org.apache.commons.dbcp.BasicDataSource">
      <property name="driverClassName" value="com.mysql.jdbc.Driver" />
      <property name="url" value="jdbc:mysql://localhost:3306/activiti" />
      <property name="username" value="root" />
      <property name="password" value="mysql" />
      <property name="maxActive" value="3" />
      <property name="maxIdle" value="1" />
   </bean>
   <!-- 事务管理器 -->
   <bean id="transactionManager"
    class="org.springframework.jdbc.datasource.DataSourceTransactionManager">
      <property name="dataSource" ref="dataSource" />
   </bean>
   <!-- 通知 -->
   <tx:advice id="txAdvice" transaction-manager="transactionManager">
      <tx:attributes></tx:attributes>
          <!-- 传播行为 -->
          <tx:method name="save*" propagation="REQUIRED" />
          <tx:method name="insert*" propagation="REQUIRED" />
          <tx:method name="delete*" propagation="REQUIRED" />
          <tx:method name="update*" propagation="REQUIRED" />
          <tx:method name="find*" propagation="SUPPORTS" read-only="true" />
          <tx:method name="get*" propagation="SUPPORTS" read-only="true" />
       </tx:attributes>
   </tx:advice>
   <!-- 切面，根据具体项目修改切点配置 -->
   <aop:config proxy-target-class="true">
      <aop:advisor advice-ref="txAdvice"  pointcut="execution(* com.itheima.ihrm.service.impl.*.(..))"* />
  </aop:config>
</beans>

创建processEngineConfiguration

java 复制代码

ProcessEngineConfiguration configuration = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml")

上边的代码要求activiti.cfg.xml中必须有一个processEngineConfiguration的bean

也可以使用下边的方法，更改bean 的名字：

java 复制代码

ProcessEngineConfiguration.createProcessEngineConfigurationFromResource(String resource, String beanName);

4.4 工作流引擎创建

工作流引擎（ProcessEngine），相当于一个门面接口，通过ProcessEngineConfiguration创建processEngine，通过ProcessEngine创建各个service接口。

4.4.1 默认创建方式

将activiti.cfg.xml文件名及路径固定，且activiti.cfg.xml文件中有 processEngineConfiguration的配置，可以使用如下代码创建processEngine:

java 复制代码

//直接使用工具类 ProcessEngines，使用classpath下的activiti.cfg.xml中的配置创建processEngine
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
System.out.println(processEngine);

4.4.2 一般创建方式

java 复制代码

//先构建ProcessEngineConfiguration
ProcessEngineConfiguration configuration = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml");
//通过ProcessEngineConfiguration创建ProcessEngine，此时会创建数据库
ProcessEngine processEngine = configuration.buildProcessEngine();

4.5 Servcie服务接口

Service是工作流引擎提供用于进行工作流部署、执行、管理的服务接口，我们使用这些接口可以就是操作服务对应的数据表

4.5.1 Service创建方式

通过ProcessEngine创建Service

方式如下：

java 复制代码

RuntimeService runtimeService = processEngine.getRuntimeService();
RepositoryService repositoryService = processEngine.getRepositoryService();
TaskService taskService = processEngine.getTaskService();

4.5.2 Service总览

service名称	service作用
RepositoryService	activiti的资源管理类
RuntimeService	activiti的流程运行管理类
TaskService	activiti的任务管理类
HistoryService	activiti的历史管理类
ManagerService	activiti的引擎管理类

简单介绍：

RepositoryService

是activiti的资源管理类，提供了管理和控制流程发布包和流程定义的操作。使用工作流建模工具设计的业务流程图需要使用此service将流程定义文件的内容部署到计算机。

除了部署流程定义以外还可以：查询引擎中的发布包和流程定义。

暂停或激活发布包，对应全部和特定流程定义。暂停意味着它们不能再执行任何操作了，激活是对应的反向操作。获得多种资源，像是包含在发布包里的文件，或引擎自动生成的流程图。

获得流程定义的pojo版本，可以用来通过java解析流程，而不必通过xml。

RuntimeService

Activiti的流程运行管理类。可以从这个服务类中获取很多关于流程执行相关的信息

TaskService

Activiti的任务管理类。可以从这个类中获取任务的信息。

HistoryService

Activiti的历史管理类，可以查询历史信息，执行流程时，引擎会保存很多数据（根据配置），比如流程实例启动时间，任务的参与者，完成任务的时间，每个流程实例的执行路径，等等。这个服务主要通过查询功能来获得这些数据。

ManagementService

Activiti的引擎管理类，提供了对 Activiti 流程引擎的管理和维护功能，这些功能不在工作流驱动的应用程序中使用，主要用于 Activiti 系统的日常维护。
