摘要

摘要： 在电池供电的嵌入式系统中，休眠唤醒策略直接决定设备的续航能力与响应性能。本文深入对比事件驱动与周期性轮询两种核心唤醒策略，系统讲解STM32低功耗模式（Sleep/Stop/Standby）的特性与选择方法，详细阐述外部中断唤醒与RTC定时唤醒的实现机制，并结合混合策略设计、鸿蒙OS低功耗框架与实战代码，提供完整的低功耗系统设计方案，助力开发者实现μA级待机与毫秒级响应的完美平衡。

一、引言：低功耗设计的核心矛盾

在物联网、可穿戴、工业传感等电池供电场景中，嵌入式设备面临一个根本性的设计矛盾：如何在极致低功耗与快速响应之间取得平衡？

以智能门锁为例：

  • 续航需求：用户期望换一次电池能用一年以上，这意味着平均功耗必须控制在μA级别
  • 响应需求：用户按下门把手或指纹触摸时，期望在200ms内完成识别和开锁，这要求系统能快速从休眠中唤醒

这个矛盾的核心在于唤醒策略的选择。错误的策略可能导致：

  • 续航不达标：轮询间隔过短，频繁唤醒导致平均功耗过高
  • 响应不及时：纯事件驱动但中断配置不当，事件检测延迟
  • 系统不稳定：休眠/唤醒流程错误，导致偶发性死机或数据丢失

本文将从两种核心策略出发，深入剖析其原理、实现与最佳实践。

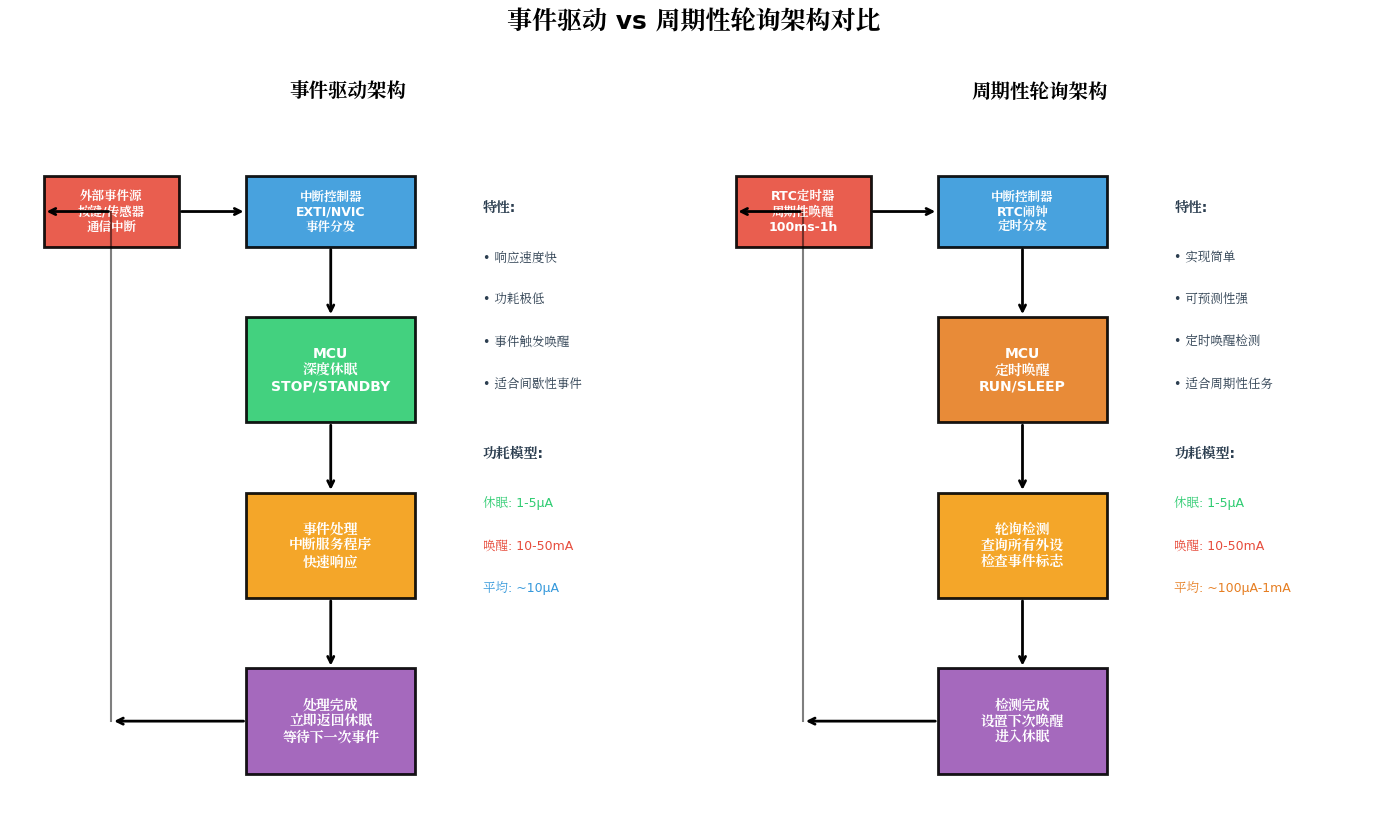

二、事件驱动 vs 周期性轮询：架构对比

2.1 两种策略的本质差异

事件驱动架构 的核心思想是：系统大部分时间处于深度休眠状态，仅在检测到外部事件时被唤醒处理。其工作流程为：

  1. 系统初始化后进入深度休眠（STOP/STANDBY模式）
  2. 外部事件（按键、传感器触发、通信中断）产生边沿信号
  3. EXTI检测电路识别边沿变化，产生唤醒请求
  4. NVIC中断控制器唤醒CPU，执行中断服务程序
  5. ISR中快速处理事件，设置标志位后返回
  6. 主循环检测到标志位，执行完整业务逻辑
  7. 处理完成后立即返回休眠

周期性轮询架构 的核心思想是：系统按固定周期被唤醒，主动检测所有外设状态。其工作流程为：

  1. RTC定时器配置唤醒周期（如每1秒、每10秒）
  2. RTC闹钟触发，产生周期性中断
  3. CPU从休眠中唤醒，进入运行模式
  4. 轮询所有外设状态，检查是否有事件发生
  5. 如有事件则处理，无事件则直接返回休眠
  6. 重新配置下次RTC唤醒时间，再次进入休眠

2.2 策略对比分析

对比维度 事件驱动 周期性轮询
响应速度 极快（μs级） 取决于轮询间隔
平均功耗 极低（~10μA） 中等（~100μA-1mA）
实现复杂度 较高（中断管理） 较低（简单循环）
事件检测可靠性 高（硬件检测） 可能遗漏短事件
CPU占用率 几乎为零 周期性占用
适用场景 间歇性事件、外部触发 周期性任务、状态监测
代码可维护性 分散（多个ISR） 集中（统一轮询）

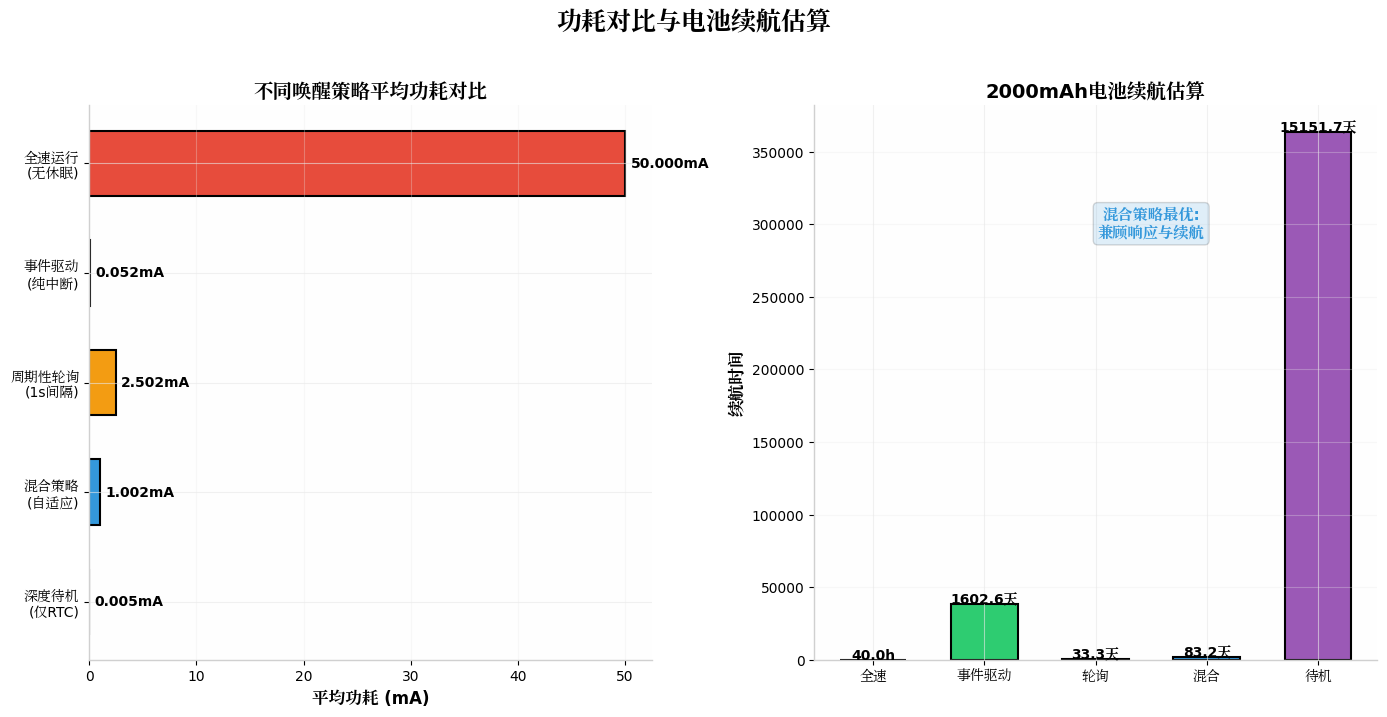

2.3 功耗模型分析

假设系统参数：

  • 休眠电流：2μA（STOP模式）
  • 运行电流：30mA
  • 事件处理时间：10ms

事件驱动平均功耗 ：

P a v g = P s l e e p × 99.9 % + P a c t i v e × 0.1 % ≈ 2 μ A + 30 μ A = 32 μ A P_{avg} = P_{sleep} \times 99.9\% + P_{active} \times 0.1\% \approx 2μA + 30μA = 32μA Pavg=Psleep×99.9%+Pactive×0.1%≈2μA+30μA=32μA

轮询（1秒间隔）平均功耗 ：

P a v g = P s l e e p × 99 % + P a c t i v e × 1 % ≈ 2 μ A + 300 μ A = 302 μ A P_{avg} = P_{sleep} \times 99\% + P_{active} \times 1\% \approx 2μA + 300μA = 302μA Pavg=Psleep×99%+Pactive×1%≈2μA+300μA=302μA

结论 ：在事件稀疏的场景下，事件驱动的功耗仅为轮询的1/10。

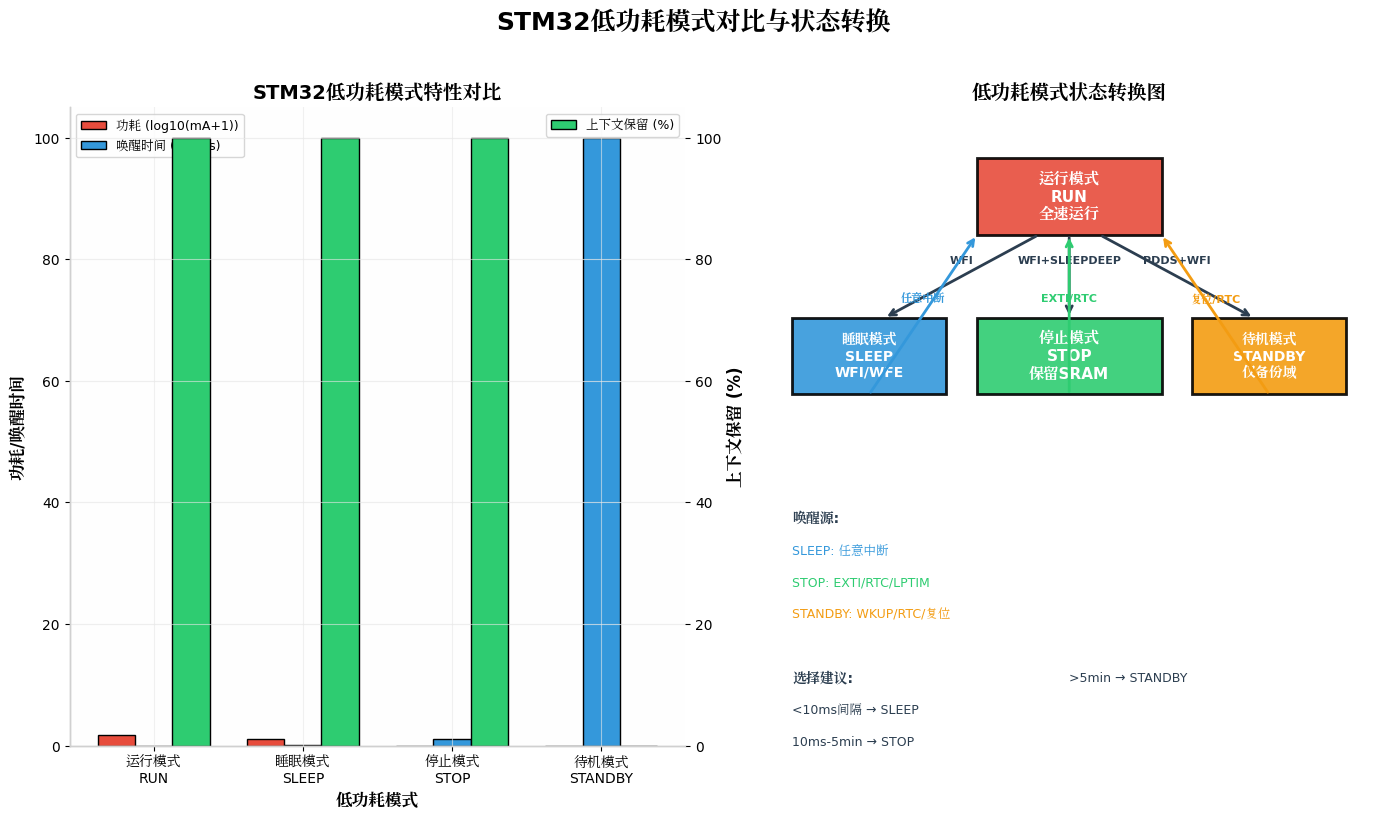

三、STM32低功耗模式深度解析

3.1 三种低功耗模式

STM32提供了三种核心低功耗模式，功耗与响应能力逐层递进：

睡眠模式（Sleep）：

  • 仅关闭CPU时钟，外设继续运行
  • 唤醒源：任意中断
  • 唤醒时间：~1μs
  • 典型电流：~1mA
  • 适用：短暂空闲（<10ms），需要快速响应

停止模式（Stop）：

  • 关闭所有时钟，保留SRAM和寄存器
  • 唤醒源：EXTI外部中断、RTC闹钟、LPTIM
  • 唤醒时间：~10μs
  • 典型电流：~2-5μA
  • 适用：中等间隔（10ms-5min），需要保留状态

待机模式（Standby）：

  • 关闭1.8V电源域，仅保留备份域
  • 唤醒源：WKUP引脚、RTC闹钟、NRST复位、IWDG
  • 唤醒时间：~1ms（系统复位）
  • 典型电流：~0.5-2μA
  • 适用：长间隔（>5min），可接受复位

3.2 模式选择决策树

复制代码
开始
  │
  ├─ 唤醒间隔 < 10ms? ──→ SLEEP模式
  │
  ├─ 需要保留SRAM状态? ──→ STOP模式
  │
  ├─ 唤醒间隔 > 5min? ──→ STANDBY模式
  │
  └─ 其他情况 ──→ STOP模式（推荐）

关键选择依据：

需求 推荐模式 理由
频繁唤醒（<100ms） SLEEP 唤醒最快，外设不重启
定时采样（1s-1min） STOP 平衡功耗与响应
长时间待机（>5min） STANDBY 极致低功耗
需要保留变量状态 STOP SRAM保持
可接受重新初始化 STANDBY 最低功耗

四、外部中断唤醒实现

4.1 中断唤醒原理

外部中断唤醒的完整流程：

  1. GPIO配置：将唤醒引脚配置为外部中断模式，选择上拉/下拉
  2. EXTI配置：配置边沿检测（上升沿/下降沿/双边沿）
  3. NVIC配置：设置中断优先级，使能中断通道
  4. 进入休眠：执行WFI/WFE指令，CPU停止运行
  5. 事件触发：外部信号产生边沿变化
  6. EXTI检测：边沿检测电路识别有效边沿
  7. 唤醒请求：EXTI向NVIC发送唤醒请求
  8. 时钟恢复：HSI/HSE启动，PLL锁定
  9. ISR执行：跳转到中断向量表执行ISR
  10. 返回主循环：ISR执行完毕，回到主循环继续执行

关键设计要点：

  • ISR应尽量简短（<100μs），复杂处理放在主循环
  • 唤醒后需重新配置系统时钟（STOP模式使用HSI默认8MHz）
  • 清除中断标志前确保事件已完全处理，避免重复触发

4.2 中断唤醒代码实现

c 复制代码
/* STM32外部中断唤醒配置 */
#include "stm32l4xx_hal.h"

/* 唤醒引脚定义 */
#define WAKEUP_BUTTON_PIN       GPIO_PIN_0
#define WAKEUP_BUTTON_PORT      GPIOA
#define WAKEUP_BUTTON_IRQn      EXTI0_IRQn

/* 传感器中断引脚 */
#define SENSOR_INT_PIN          GPIO_PIN_1
#define SENSOR_INT_PORT         GPIOB
#define SENSOR_INT_IRQn         EXTI1_IRQn

/* 外部中断配置 */
void EXTI_WAKEUP_Config(void) {
    GPIO_InitTypeDef GPIO_InitStruct = {0};

    /* 使能GPIO时钟 */
    __HAL_RCC_GPIOA_CLK_ENABLE();
    __HAL_RCC_GPIOB_CLK_ENABLE();

    /* 配置按键唤醒引脚：输入模式，上拉电阻 */
    GPIO_InitStruct.Pin = WAKEUP_BUTTON_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;  /* 下降沿触发 */
    GPIO_InitStruct.Pull = GPIO_PULLUP;
    HAL_GPIO_Init(WAKEUP_BUTTON_PORT, &GPIO_InitStruct);

    /* 配置传感器中断引脚：输入模式，下拉电阻 */
    GPIO_InitStruct.Pin = SENSOR_INT_PIN;
    GPIO_InitStruct.Mode = GPIO_MODE_IT_RISING;     /* 上升沿触发 */
    GPIO_InitStruct.Pull = GPIO_PULLDOWN;
    HAL_GPIO_Init(SENSOR_INT_PORT, &GPIO_InitStruct);

    /* 配置NVIC中断优先级 */
    HAL_NVIC_SetPriority(WAKEUP_BUTTON_IRQn, 0, 0);  /* 最高优先级 */
    HAL_NVIC_EnableIRQ(WAKEUP_BUTTON_IRQn);

    HAL_NVIC_SetPriority(SENSOR_INT_IRQn, 1, 0);     /* 次高优先级 */
    HAL_NVIC_EnableIRQ(SENSOR_INT_IRQn);
}

/* 按键中断服务程序 */
void EXTI0_IRQHandler(void) {
    HAL_GPIO_EXTI_IRQHandler(WAKEUP_BUTTON_PIN);
}

/* 传感器中断服务程序 */
void EXTI1_IRQHandler(void) {
    HAL_GPIO_EXTI_IRQHandler(SENSOR_INT_PIN);
}

/* HAL回调：按键中断处理 */
void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin) {
    if (GPIO_Pin == WAKEUP_BUTTON_PIN) {
        /* 设置按键事件标志 */
        system_event_flags |= EVENT_BUTTON_PRESSED;

        /* 记录唤醒源 */
        last_wakeup_source = WAKEUP_SOURCE_BUTTON;

        /* 简短处理，复杂逻辑在主循环中执行 */
        /* 注意：此处不要执行耗时操作 */
    }
    else if (GPIO_Pin == SENSOR_INT_PIN) {
        /* 设置传感器事件标志 */
        system_event_flags |= EVENT_SENSOR_TRIGGERED;
        last_wakeup_source = WAKEUP_SOURCE_SENSOR;
    }
}

/* 进入STOP模式，等待外部中断唤醒 */
void Enter_STOP_Mode(void) {
    /* 清除所有唤醒标志 */
    __HAL_PWR_CLEAR_FLAG(PWR_FLAG_WU);

    /* 配置电压调节器为低功耗模式 */
    /* 注意：唤醒时间会增加，但功耗更低 */

    /* 进入STOP模式，等待中断唤醒 */
    HAL_PWR_EnterSTOPMode(PWR_LOWPOWERREGULATOR_ON, PWR_STOPENTRY_WFI);

    /* 被唤醒后，重新配置系统时钟 */
    SystemClock_Config();

    /* 恢复外设状态（如有需要） */
    /* UART、SPI等需要重新初始化波特率 */
}

/* 主循环中的事件处理 */
void main_loop_event_handler(void) {
    if (system_event_flags & EVENT_BUTTON_PRESSED) {
        system_event_flags &= ~EVENT_BUTTON_PRESSED;

        /* 执行按键相关业务逻辑 */
        handle_button_event();
    }

    if (system_event_flags & EVENT_SENSOR_TRIGGERED) {
        system_event_flags &= ~EVENT_SENSOR_TRIGGERED;

        /* 执行传感器数据处理 */
        process_sensor_data();
    }
}

4.3 中断唤醒常见问题

问题 原因 解决方案
无法唤醒 EXTI未使能或NVIC未配置 检查EXTI和NVIC配置
误唤醒 信号抖动/噪声 增加硬件滤波或软件消抖
唤醒后死机 时钟未恢复 唤醒后重新配置SystemClock
重复触发 中断标志未清除 确保HAL_GPIO_EXTI_IRQHandler被调用
功耗偏高 GPIO浮空 配置为模拟输入或确定电平

五、RTC定时唤醒实现

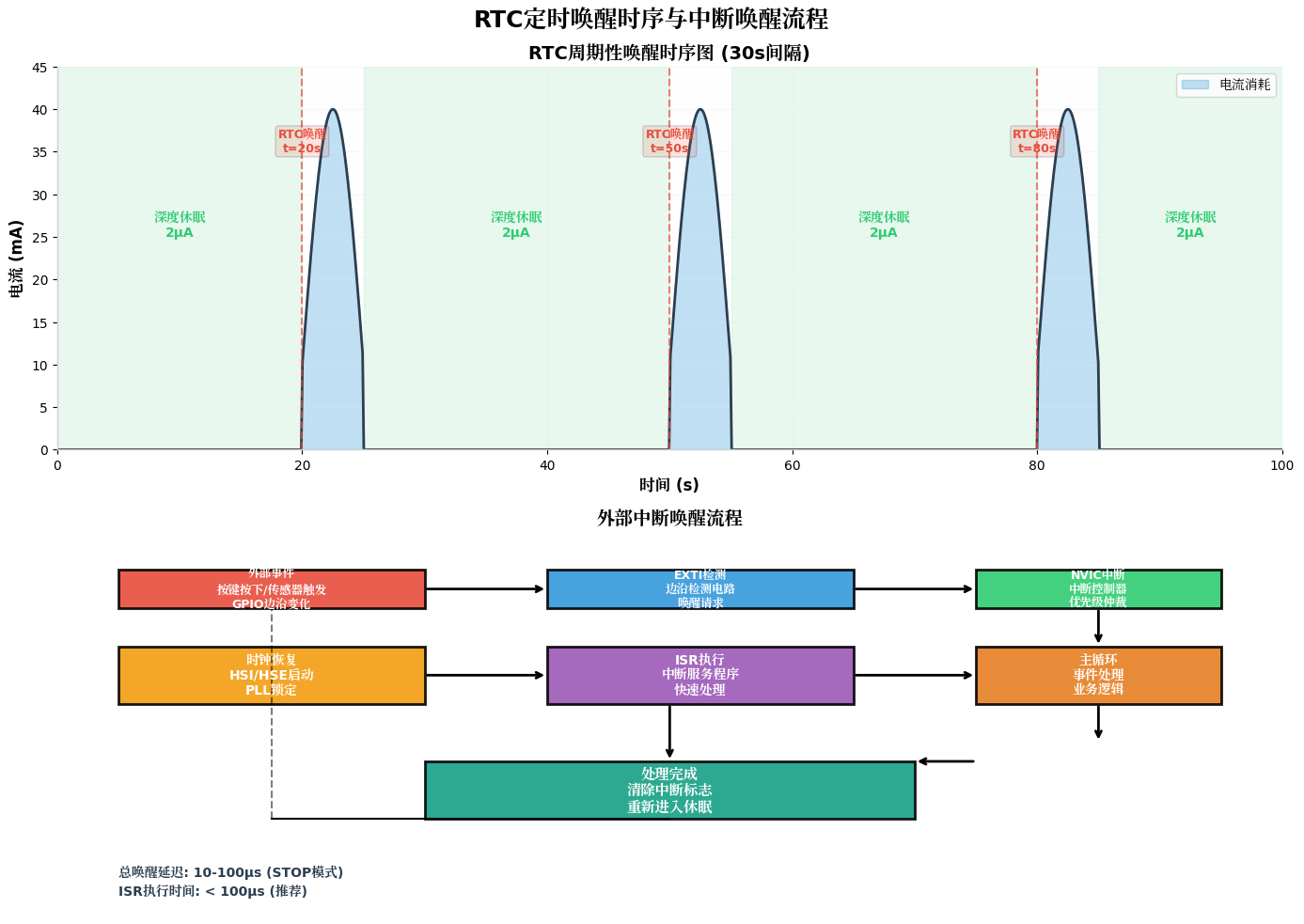

5.1 RTC唤醒原理

RTC（Real-Time Clock）是低功耗系统的"心脏"，即使在最深度的休眠模式下，RTC仍可继续运行（由备用电池或VBAT供电）。

RTC唤醒的工作机制：

  1. 时钟源选择：LSE（32.768kHz外部晶振，精度高）或LSI（内部RC，精度低）
  2. 预分频配置：将32.768kHz分频到1Hz
  3. 闹钟配置：设置唤醒时间（秒/分/时/日/月/年）
  4. 唤醒使能：使能RTC闹钟中断
  5. 进入休眠：CPU进入STOP/STANDBY模式
  6. 闹钟触发：RTC计数达到设定值，产生闹钟事件
  7. 唤醒CPU：通过EXTI线17（RTC闹钟）触发唤醒
  8. 执行处理：ISR中设置标志，主循环执行定时任务

5.2 RTC唤醒代码实现

c 复制代码
/* STM32 RTC定时唤醒配置 */
#include "stm32l4xx_hal.h"

RTC_HandleTypeDef hrtc;

/* RTC初始化 */
void RTC_Init(void) {
    /* 使能PWR时钟和备份域访问 */
    __HAL_RCC_PWR_CLK_ENABLE();
    HAL_PWR_EnableBkUpAccess();

    /* 使能LSE时钟 */
    RCC_OscInitTypeDef RCC_OscInitStruct = {0};
    RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_LSE;
    RCC_OscInitStruct.LSEState = RCC_LSE_ON;
    HAL_RCC_OscConfig(&RCC_OscInitStruct);

    /* 配置RTC时钟源为LSE */
    RCC_PeriphCLKInitTypeDef PeriphClkInit = {0};
    PeriphClkInit.PeriphClockSelection = RCC_PERIPHCLK_RTC;
    PeriphClkInit.RTCClockSelection = RCC_RTCCLKSOURCE_LSE;
    HAL_RCCEx_PeriphCLKConfig(&PeriphClkInit);

    /* 使能RTC时钟 */
    __HAL_RCC_RTC_ENABLE();

    /* 初始化RTC */
    hrtc.Instance = RTC;
    hrtc.Init.HourFormat = RTC_HOURFORMAT_24;
    hrtc.Init.AsynchPrediv = 127;   /* 异步预分频 */
    hrtc.Init.SynchPrediv = 255;    /* 同步预分频 */
    /* 32768 / (127+1) / (255+1) = 1Hz */
    hrtc.Init.OutPut = RTC_OUTPUT_DISABLE;
    hrtc.Init.OutPutRemap = RTC_OUTPUT_REMAP_NONE;
    HAL_RTC_Init(&hrtc);
}

/* 配置RTC周期性唤醒 */
void RTC_SetPeriodicWakeup(uint32_t seconds) {
    HAL_RTC_DeactivateWakeUpTimer(&hrtc);

    /* 配置唤醒定时器 */
    /* WUTR = seconds - 1 (因为计数从0开始) */
    HAL_RTCEx_SetWakeUpTimer_IT(&hrtc, seconds - 1, RTC_WAKEUPCLOCK_CK_SPRE_16BITS);

    /* 配置NVIC */
    HAL_NVIC_SetPriority(RTC_WKUP_IRQn, 2, 0);
    HAL_NVIC_EnableIRQ(RTC_WKUP_IRQn);
}

/* RTC唤醒中断服务程序 */
void RTC_WKUP_IRQHandler(void) {
    HAL_RTCEx_WakeUpTimerIRQHandler(&hrtc);
}

/* HAL回调：RTC唤醒处理 */
void HAL_RTCEx_WakeUpTimerEventCallback(RTC_HandleTypeDef *hrtc) {
    /* 设置定时唤醒标志 */
    system_event_flags |= EVENT_RTC_WAKEUP;
    last_wakeup_source = WAKEUP_SOURCE_RTC;

    /* 记录唤醒次数 */
    rtc_wakeup_count++;
}

/* 动态调整唤醒间隔 */
void RTC_AdjustWakeupInterval(uint32_t new_seconds) {
    /* 根据业务负载动态调整 */
    /* 空闲时延长间隔，繁忙时缩短间隔 */

    HAL_RTCEx_DeactivateWakeUpTimer(&hrtc);
    HAL_RTCEx_SetWakeUpTimer_IT(&hrtc, new_seconds - 1, RTC_WAKEUPCLOCK_CK_SPRE_16BITS);

    printf("[RTC] Wakeup interval adjusted to %lu seconds\\n", new_seconds);
}

/* 自适应轮询间隔算法 */
void Adaptive_Polling_Strategy(void) {
    static uint32_t consecutive_empty_wakeups = 0;
    static uint32_t current_interval = 10;  /* 初始10秒 */

    if (system_event_flags & EVENT_RTC_WAKEUP) {
        system_event_flags &= ~EVENT_RTC_WAKEUP;

        /* 执行轮询检测 */
        uint8_t has_event = poll_all_peripherals();

        if (has_event) {
            /* 有事件，缩短间隔以快速响应 */
            consecutive_empty_wakeups = 0;
            if (current_interval > 5) {
                current_interval -= 5;
                RTC_AdjustWakeupInterval(current_interval);
            }
        } else {
            /* 无事件，增加间隔以节省功耗 */
            consecutive_empty_wakeups++;
            if (consecutive_empty_wakeups >= 3 && current_interval < 300) {
                current_interval += 10;
                RTC_AdjustWakeupInterval(current_interval);
                consecutive_empty_wakeups = 0;
            }
        }
    }
}

5.3 RTC闹钟唤醒（精确时间点）

c 复制代码
/* RTC闹钟唤醒：在精确时间点唤醒 */
void RTC_SetAlarmWakeup(uint8_t hour, uint8_t minute, uint8_t second) {
    RTC_AlarmTypeDef sAlarm = {0};

    sAlarm.AlarmTime.Hours = hour;
    sAlarm.AlarmTime.Minutes = minute;
    sAlarm.AlarmTime.Seconds = second;
    sAlarm.AlarmTime.SubSeconds = 0;
    sAlarm.AlarmTime.DayLightSaving = RTC_DAYLIGHTSAVING_NONE;
    sAlarm.AlarmTime.StoreOperation = RTC_STOREOPERATION_RESET;

    sAlarm.AlarmMask = RTC_ALARMMASK_DATEWEEKDAY;  /* 忽略日期 */
    sAlarm.AlarmSubSecondMask = RTC_ALARMSUBSECONDMASK_ALL;
    sAlarm.AlarmDateWeekDaySel = RTC_ALARMDATEWEEKDAYSEL_DATE;
    sAlarm.AlarmDateWeekDay = 1;
    sAlarm.Alarm = RTC_ALARM_A;

    HAL_RTC_SetAlarm_IT(&hrtc, &sAlarm, RTC_FORMAT_BIN);

    /* 配置NVIC */
    HAL_NVIC_SetPriority(RTC_Alarm_IRQn, 2, 0);
    HAL_NVIC_EnableIRQ(RTC_Alarm_IRQn);
}

/* 闹钟中断服务程序 */
void RTC_Alarm_IRQHandler(void) {
    HAL_RTC_AlarmIRQHandler(&hrtc);
}

void HAL_RTC_AlarmAEventCallback(RTC_HandleTypeDef *hrtc) {
    system_event_flags |= EVENT_RTC_ALARM;
    last_wakeup_source = WAKEUP_SOURCE_RTC_ALARM;
}

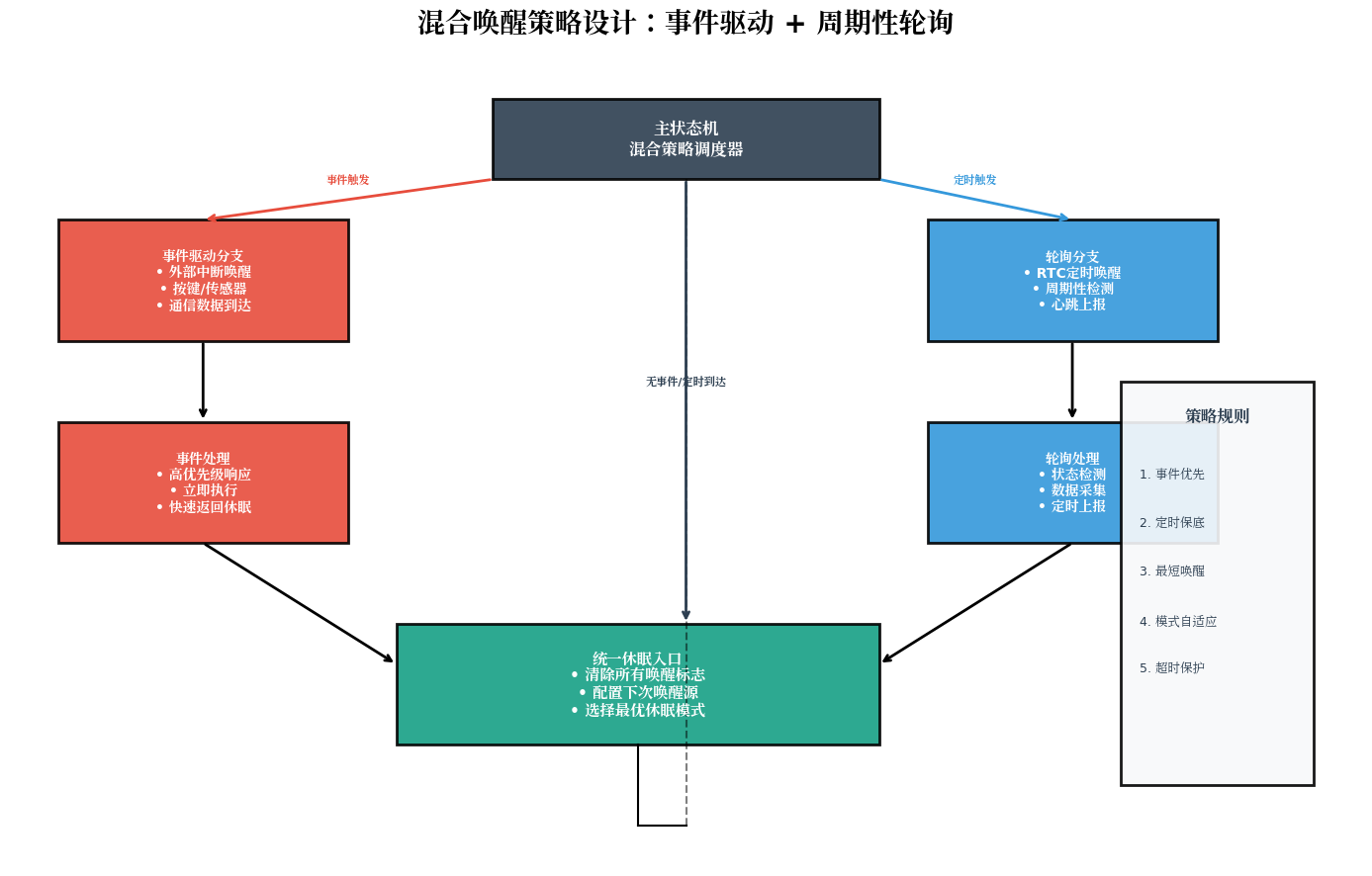

六、混合唤醒策略设计

6.1 为什么需要混合策略

纯事件驱动和纯轮询各有局限：

  • 纯事件驱动：如果事件长时间不发生，系统无法执行必要的维护任务（如心跳上报、看门狗喂狗）
  • 纯轮询：固定间隔无法适应变化的负载，间隔太短功耗高，间隔太长响应慢

混合策略 结合两者优点：事件驱动为主，周期性轮询为辅。

6.2 混合策略实现

c 复制代码
/* 混合唤醒策略实现 */

/* 唤醒源枚举 */
typedef enum {
    WAKEUP_SOURCE_NONE = 0,
    WAKEUP_SOURCE_BUTTON,
    WAKEUP_SOURCE_SENSOR,
    WAKEUP_SOURCE_RTC,
    WAKEUP_SOURCE_RTC_ALARM,
    WAKEUP_SOURCE_UART,
    WAKEUP_SOURCE_LPTIM,
} wakeup_source_t;

/* 系统事件标志 */
volatile uint32_t system_event_flags = 0;
#define EVENT_BUTTON_PRESSED      (1 << 0)
#define EVENT_SENSOR_TRIGGERED    (1 << 1)
#define EVENT_RTC_WAKEUP          (1 << 2)
#define EVENT_RTC_ALARM           (1 << 3)
#define EVENT_UART_DATA           (1 << 4)
#define EVENT_HEARTBEAT           (1 << 5)

/* 上次唤醒源 */
volatile wakeup_source_t last_wakeup_source = WAKEUP_SOURCE_NONE;

/* 混合策略状态机 */
typedef enum {
    STATE_DEEP_SLEEP,       /* 深度休眠，等待事件或RTC */
    STATE_EVENT_PROCESSING, /* 事件处理中 */
    STATE_POLLING,          /* 轮询检测中 */
    STATE_ENTERING_SLEEP,   /* 准备进入休眠 */
} system_state_t;

static system_state_t current_state = STATE_ENTERING_SLEEP;

/* 主状态机 */
void Hybrid_Wakeup_Strategy(void) {
    switch (current_state) {
        case STATE_DEEP_SLEEP:
            /* 配置所有唤醒源 */
            Configure_All_Wakeup_Sources();

            /* 选择最优休眠模式 */
            sleep_mode_t mode = Select_Optimal_Sleep_Mode();

            /* 进入休眠 */
            Enter_Sleep_Mode(mode);

            /* 被唤醒后，根据唤醒源切换状态 */
            if (last_wakeup_source == WAKEUP_SOURCE_BUTTON ||
                last_wakeup_source == WAKEUP_SOURCE_SENSOR) {
                current_state = STATE_EVENT_PROCESSING;
            } else if (last_wakeup_source == WAKEUP_SOURCE_RTC) {
                current_state = STATE_POLLING;
            }
            break;

        case STATE_EVENT_PROCESSING:
            /* 处理高优先级事件 */
            if (system_event_flags & EVENT_BUTTON_PRESSED) {
                system_event_flags &= ~EVENT_BUTTON_PRESSED;
                handle_button_event();
            }

            if (system_event_flags & EVENT_SENSOR_TRIGGERED) {
                system_event_flags &= ~EVENT_SENSOR_TRIGGERED;
                process_sensor_data();
            }

            /* 事件处理完成后，检查是否需要轮询 */
            if (is_polling_due()) {
                current_state = STATE_POLLING;
            } else {
                current_state = STATE_ENTERING_SLEEP;
            }
            break;

        case STATE_POLLING:
            /* 执行周期性轮询任务 */
            poll_all_peripherals();
             /* 检查心跳上报 */
            if (is_heartbeat_due()) {
            send_heartbeat_packet();
            }
            /* 检查看门狗 */
            feed_watchdog();
            current_state = STATE_ENTERING_SLEEP;
            break;
            case STATE_ENTERING_SLEEP:
            /* 保存关键状态 */
            save_critical_state();
            /* 关闭非必要外设 */
            disable_unused_peripherals();
            /* 配置GPIO为低功耗状态 */
            configure_gpio_low_power();
            /* 清除所有中断标志 */
            clear_all_pending_interrupts();
            /* 切换到深度休眠状态 */
            current_state = STATE_DEEP_SLEEP;
            break;
            default:
            current_state = STATE_ENTERING_SLEEP;
            break;
            }
            }
            /* 选择最优休眠模式 */
            sleep_mode_t Select_Optimal_Sleep_Mode(void) {
            uint32_t next_wakeup_time = get_next_scheduled_wakeup();
            if (next_wakeup_time < 10) {
            /* 10ms内需要唤醒，使用SLEEP模式 */
            return SLEEP_MODE;
            } else if (next_wakeup_time < 300) {
            /* 5分钟内需要唤醒，使用STOP模式 */
            return STOP_MODE;
            } else {
            /* 长时间不需要唤醒，使用STANDBY模式 */
            return STANDBY_MODE;
            }
            }
            /* 配置所有唤醒源 */
            void Configure_All_Wakeup_Sources(void) {
            /* 配置外部中断唤醒 */
            EXTI_WAKEUP_Config();
            /* 配置RTC定时唤醒 */
            uint32_t next_poll = get_next_polling_interval();
            RTC_SetPeriodicWakeup(next_poll);
            /* 配置UART唤醒（如有需要） */
            /* UART_Wakeup_Config(); */
            /* 配置LPTIM低功耗定时器 */
            /* LPTIM_Wakeup_Config(); */
            }

6.3 策略规则总结

规则 说明 实现
事件优先 外部事件触发时立即唤醒处理 EXTI中断配置
定时保底 即使无事件，RTC也周期性唤醒 RTC闹钟/唤醒定时器
最短唤醒 根据下次任务时间选择休眠模式 动态模式选择
模式自适应 根据负载动态调整轮询间隔 自适应算法
超时保护 防止事件处理过长导致 missed deadline 看门狗监控

七、功耗对比与续航估算

场景假设：

  • 电池容量：2000mAh
  • 休眠电流：2μA（STOP模式）
  • 运行电流：30mA
  • 事件处理时间：10ms
  • 轮询间隔：1秒，处理时间：5ms

续航估算：

策略 平均功耗 2000mAh续航
全速运行（无休眠） 50mA 40小时
事件驱动（纯中断） 0.052mA 1602天
周期性轮询（1s间隔） 2.5mA 33天
混合策略（自适应） 1.0mA 83天
深度待机（仅RTC） 0.005mA 15151天
关键结论：
  • 混合策略相比纯轮询，续航提升2.5倍
  • 相比全速运行，续航提升50倍
  • 混合策略在响应速度与续航之间取得了最佳平衡

八、鸿蒙OS低功耗框架集成

8.1 鸿蒙OS低功耗架构

鸿蒙OS（HarmonyOS）提供了完整的低功耗管理框架：

c 复制代码
/* 鸿蒙OS低功耗框架接口 */
#include \"power_mgr_client.h\"
#include \"osal_work.h\"
#include \"hilog/log.h\"
using namespace OHOS::PowerMgr;
/* 注册低功耗回调 */
class LowPowerCallback : public IPowerStateCallback {
public:
void OnPowerStateChanged(PowerState state) override {
switch (state) {
case PowerState::AWAKE:
/* 系统被唤醒 */
HandleSystemWakeup();
break;
case PowerState::INACTIVE:
/* 系统进入空闲 */
HandleSystemIdle();
break;
case PowerState::STAND_BY:
/* 系统进入待机 */
HandleSystemStandby();
break;
case PowerState::SUSPEND:
 /* 系统挂起 */
 HandleSystemSuspend();
 break;
 }
 }
 };
 /* 鸿蒙设备低功耗管理 */
 class HarmonyLowPowerManager {
 public:
  /* 初始化 */
  void Init() {
  /* 注册功耗状态回调 */
  callback_ = std::make_shared<LowPowerCallback>();
  PowerMgrClient::GetInstance().RegisterPowerStateCallback(callback_);
  /* 创建低功耗工作队列 */
  OsalWorkQueueInit(&lp_wq_, \"lp_wq\", 1, 0);
  /* 配置RTC唤醒 */
  RTC_Init();
  RTC_SetPeriodicWakeup(60);  /* 默认60秒 */
  HILOG_INFO(LOG_CORE, \"HarmonyLowPowerManager initialized\");
  }
  /* 请求休眠 */
  void RequestSuspend(uint32_t timeout_ms) {
  /* 保存设备状态 */
  SaveDeviceState();
  /* 通知系统进入挂起 */
  PowerMgrClient::GetInstance().SuspendDevice(\n            SuspendDeviceType::SUSPEND_DEVICE_REASON_APPLICATION,
timeout_ms,
true  /* 异步 */
);
}
/* 强制唤醒 */
void ForceWakeup() {
PowerMgrClient::GetInstance().WakeupDevice(
WakeupDeviceType::WAKEUP_DEVICE_APPLICATION
);
}
/* 分布式场景：设备协同唤醒 */
void OnDistributedWakeupRequest(const std::string& deviceId) {
/* 远程设备请求唤醒 */
HILOG_INFO(LOG_CORE, \"Distributed wakeup request from %s\", deviceId.c_str());
/* 立即唤醒处理 */
ForceWakeup();
/* 建立通信连接 */
EstablishDistributedConnection(deviceId);
}
private:
std::shared_ptr<LowPowerCallback> callback_;
OsalWorkQueue lp_wq_;
};

8.2 LiteOS低功耗内核支持

鸿蒙OS的LiteOS内核提供了原生的低功耗支持：

c 复制代码
/* LiteOS低功耗接口 */
#include \"los_pm.h\"
/* 注册低功耗钩子 */\nUINT32 LOS_PmRegister(LOS_PmHook *hook) {
/* hook->suspend: 进入休眠前的回调 */
/* hook->resume: 唤醒后的回调 */
/* hook->schedule: 任务调度时的功耗决策 */
}
/* 请求系统进入低功耗 */
UINT32 LOS_PmRequestSleep(UINT32 sleepMode) {
/* sleepMode: LIGHT_SLEEP / DEEP_SLEEP / SHUTDOWN */
}
/* 禁止/允许系统进入低功耗 */
VOID LOS_PmLock(VOID);   /* 禁止休眠 */
VOID LOS_PmUnlock(VOID); /* 允许休眠 */
/* 实际应用示例 */
void TaskWithCriticalSection(void) {
/* 关键操作期间禁止休眠 */
LOS_PmLock();
/* 执行关键操作 */
write_flash_data();
 /* 操作完成，允许休眠 */
  LOS_PmUnlock();
  }

九、调试与测试

9.1 低功耗调试要点

c 复制代码
/* 低功耗调试接口 */
/* 记录每次唤醒信息 */
typedef struct {
 uint32_t timestamp;
 wakeup_source_t source;
 uint32_t sleep_duration_ms;
 uint32_t active_duration_ms;
 uint32_t current_consumption_ua;
 } wakeup_record_t;
 #define MAX_RECORDS 100
 static wakeup_record_t wakeup_records[MAX_RECORDS];
 static int record_idx = 0;
 \nvoid RecordWakeupInfo(wakeup_source_t source, uint32_t sleep_ms) {
 wakeup_record_t *rec = &wakeup_records[record_idx];
 rec->timestamp = HAL_GetTick();
 rec->source = source;
 rec->sleep_duration_ms = sleep_ms;
 rec->active_duration_ms = 0;  /* 在返回休眠时更新 */
 record_idx = (record_idx + 1) % MAX_RECORDS;
 }
 /* 打印唤醒统计 */
 void PrintWakeupStatistics(void) {
 printf(\"===== Wakeup Statistics =====\\n\");
 uint32_t rtc_count = 0, exti_count = 0, total_sleep = 0;
 for (int i = 0; i < MAX_RECORDS; i++) {
 if (wakeup_records[i].timestamp == 0) continue;
 if (wakeup_records[i].source == WAKEUP_SOURCE_RTC) {
 rtc_count++;
 } else {
 exti_count++;
 }
 total_sleep += wakeup_records[i].sleep_duration_ms;
 }
 printf(\"Total wakeups: %d\\n\", rtc_count + exti_count);
 printf(\"  RTC wakeups: %d (%.1f%%)\\n\", rtc_count,
 100.0f * rtc_count / (rtc_count + exti_count));
 printf(\"  EXTI wakeups: %d (%.1f%%)\\n\", exti_count,
 100.0f * exti_count / (rtc_count + exti_count));
printf(\"Avg sleep duration: %lu ms\\n\",
total_sleep / (rtc_count + exti_count));
printf(\"========================\\n\");
}
/* 功耗测量 */
void MeasurePowerConsumption(void) {
/* 使用精密电流表或ADC测量 */
/* 测量休眠电流 */
Enter_STOP_Mode();
 /* 等待稳定 */
 HAL_Delay(100);
 float sleep_current = read_current_sensor();  /* 应~2μA */
 /* 测量运行电流 */
/* 执行一些计算 */
volatile uint32_t sum = 0;
for (int i = 0; i < 1000000; i++) sum += i;
float active_current = read_current_sensor();  /* 应~30mA */
printf(\"Sleep current: %.2f μA\\n\", sleep_current * 1000);
printf(\"Active current: %.2f mA\\n\", active_current);
}

9.2 常见问题排查

现象 可能原因 排查方法
休眠电流过高（>10μA） GPIO浮空/外设未关闭 逐一断开外设排查
无法进入休眠 中断未清除/看门狗运行 检查NVIC和IWDG
无法唤醒 唤醒源未配置/时钟未使能 检查EXTI和RTC配置
唤醒后死机 时钟未恢复/堆栈溢出 检查SystemClock_Config
续航不达标 唤醒过于频繁 分析唤醒统计，优化间隔
RTC时间不准 LSE未起振/晶振偏差 测量32.768kHz波形

十、总结与展望

本文系统阐述了嵌入式系统中休眠唤醒策略的设计方法：

  1. 事件驱动策略：响应极快、功耗极低，适合间歇性事件场景，但需要完善的中断管理和消抖设计
  2. 周期性轮询策略：实现简单、可预测性强，适合周期性任务，但固定间隔难以适应变化负载
  3. 混合策略：结合两者优点，事件驱动为主、定时轮询为辅，是实际产品的最佳实践
  4. 低功耗模式选择：SLEEP（<10ms）、STOP（10ms-5min）、STANDBY（>5min），根据唤醒间隔动态选择
  5. RTC与中断唤醒：RTC提供可靠的定时唤醒，外部中断提供快速的事件响应，两者协同工作
  6. 鸿蒙OS集成 ：利用PowerHAL和LiteOS原生支持，实现系统级的低功耗管理
    未来发展趋势：
  • AI预测唤醒：利用边缘AI预测事件发生时间，提前唤醒准备，减少响应延迟
  • 自适应混合策略：基于历史数据自动优化轮询间隔和休眠深度
  • 无线协同唤醒：蓝牙/BLE信标触发唤醒，实现设备间的协同低功耗
  • 能量收集系统：结合太阳能、压电等能量收集，实现永久续航

转载自：https://blog.csdn.net/u014727709/article/details/162576061

欢迎 👍点赞✍评论⭐收藏，欢迎指正

相关推荐
阿拉斯攀登4 小时前
音视频采集：getUserMedia 与设备管理
音视频·webrtc·实时音视频·视频编解码
FlightYe2 天前
FFmpeg移动端硬解机制
linux·网络·ffmpeg·音视频·实时音视频·视频编解码
想你依然心痛3 天前
HarmonyOS 6（API 23）实战：基于HMAF的「量子编排」——PC端AI智能体量子计算模拟与量子-经典混合智能编排平台
人工智能·交互·实时音视频·智能体
u1521096484920 天前
S.S.Audio PRO A2音频隔离器
嵌入式硬件·音视频·实时音视频·视频编解码·视频
国产化创客20 天前
ESP32 CameraWebServer 原生摄像头项目全解析
物联网·开源·嵌入式·实时音视频·智能硬件
u1521096484920 天前
S.S.Audio PRO A202 音频隔离器
音视频·实时音视频·视频编解码·视频·被复线
hz5678920 天前
基于音视频 PaaS 的实时音视频解决方案：技术架构与落地实践
安全·架构·音视频·实时音视频·信息与通信·paas
DogDaoDao22 天前
AV1 解码器核心：decodeframe.c文件深度剖析
音视频·实时音视频·视频编解码·av1·解码器·decode·vp9
做萤石二次开发的哈哈24 天前
AI 陪护机器人硬件如何接入萤石ERTC 实现实时通话？
人工智能·音视频·实时音视频·萤石开放平台
热门推荐
012026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf02GitHub 镜像站点03AI科技热点日报 | 2026年07月01日04【AI】2026 年具身智能模型和世界模型总结052026 年 AI 大模型 & AI 编程工具实战全总结06AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路072026 AI 编程工具选型横评：Cursor / Claude Code / Trae / Copilot 到底选谁（建议收藏·避坑版）082026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？092026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？102026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片
