BLE Legacy 连接【断开连接 Disconnect command】

下面这部分讲的是 HCI_Disconnect command，也就是：

复制代码

断开一个已经存在的连接

注意：它不是 LE Controller commands 里的命令，而是在：

复制代码

7.1. Link Control commands

里面。

但是 BLE 连接建立后同样会用它来断开 ACL 连接。

一、先翻译

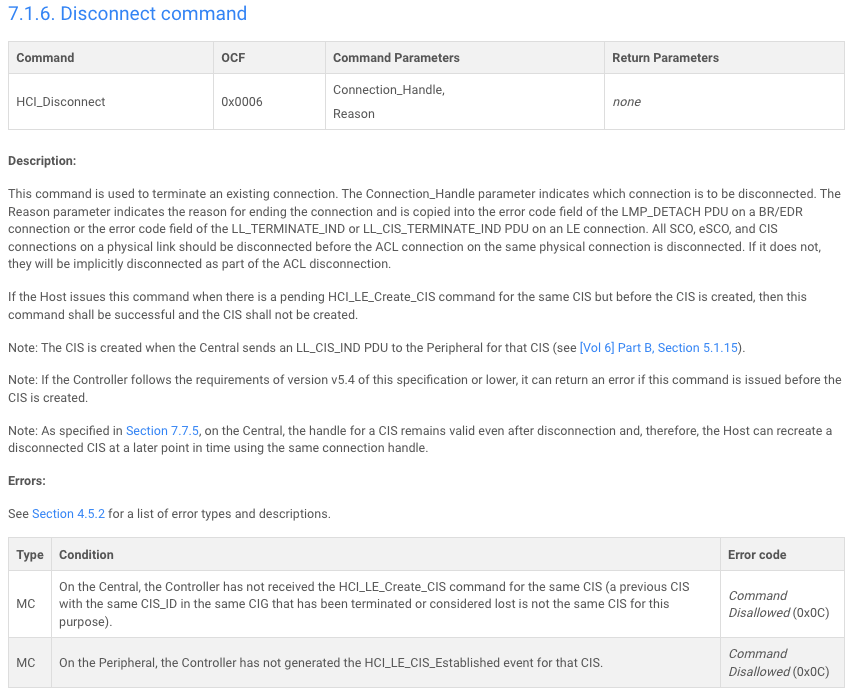

1. 命令基本信息

复制代码

Command:
HCI_Disconnect

OCF:
0x0006

Command Parameters:
Connection_Handle
Reason

Return Parameters:
none

翻译：

这个命令是 HCI_Disconnect。

它有两个命令参数：

复制代码

Connection_Handle
Reason

没有 Return Parameters。

二、Description 翻译

原文大意：

该命令用于终止一个已经存在的连接。

Connection_Handle 参数用于指明要断开哪一个连接。

Reason 参数用于说明结束连接的原因。这个原因会被复制到：

复制代码

BR/EDR 连接中的 LMP_DETACH PDU 的 error code 字段

或者：

复制代码

LE 连接中的 LL_TERMINATE_IND / LL_CIS_TERMINATE_IND PDU 的 error code 字段

所有 SCO、eSCO 和 CIS 连接，在同一物理连接上的 ACL 连接断开之前，都应该先被断开。

如果没有先断开，它们会作为 ACL 断开的一部分被隐式断开。

如果 Host 在同一个 CIS 的 HCI_LE_Create_CIS 命令 pending 时发送这个命令，并且 CIS 还没有创建，那么这个命令会成功，CIS 不会被创建。

注意：CIS 是当 Central 向 Peripheral 发送该 CIS 的 LL_CIS_IND PDU 时创建的。

注意：如果 Controller 遵循本规范 v5.4 或更早版本的要求，那么在 CIS 创建之前发送这个命令，Controller 可能返回错误。

注意：在 Central 上，CIS 的 handle 即使在断开之后仍然有效，因此 Host 后续可以使用同一个 connection handle 重新创建已断开的 CIS。

三、Errors 翻译

这部分错误主要是跟 CIS 有关，也就是 BLE Isochronous Channels，不是 BLE Legacy 普通连接的重点。

错误 1

条件：

复制代码

On the Central, the Controller has not received the HCI_LE_Create_CIS command for the same CIS

翻译：

在 Central 侧，Controller 还没有收到针对同一个 CIS 的 HCI_LE_Create_CIS 命令。

错误码：

复制代码

Command Disallowed (0x0C)

错误 2

条件：

复制代码

On the Peripheral, the Controller has not generated the HCI_LE_CIS_Established event for that CIS.

翻译：

在 Peripheral 侧，Controller 还没有为该 CIS 生成 HCI_LE_CIS_Established event。

错误码：

复制代码

Command Disallowed (0x0C)

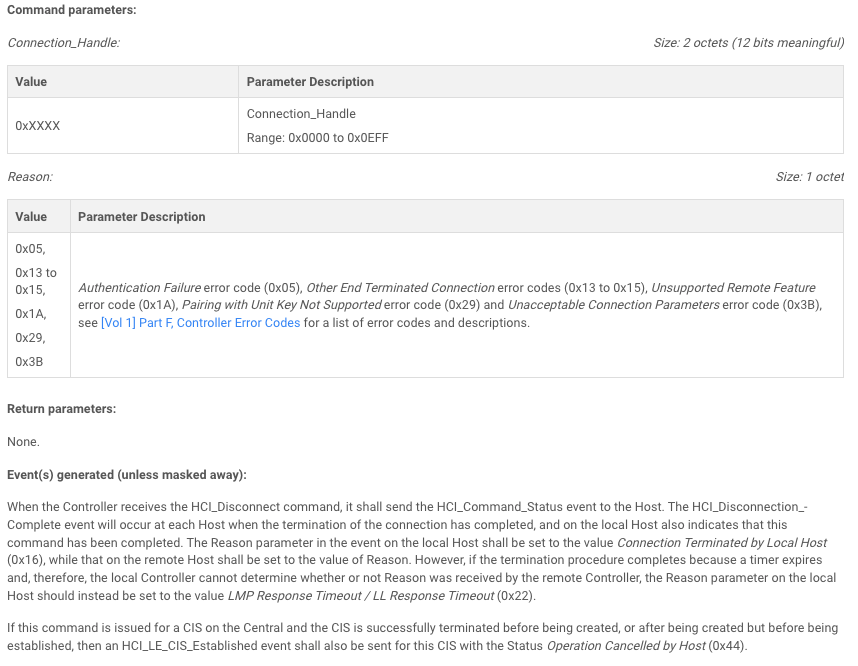

四、Command Parameters 翻译

1. Connection_Handle

复制代码

Size: 2 octets
12 bits meaningful

翻译：

Connection_Handle 占 2 字节，但真正有意义的是其中 12 bit。

取值范围：

复制代码

0x0000 到 0x0EFF

含义：

复制代码

要断开的连接句柄

也就是说，Controller 通过这个 handle 知道 Host 要断开哪一条连接。

2. Reason

复制代码

Size: 1 octet

翻译：

Reason 表示断开连接的原因。

规范允许填写的 Reason 包括：

复制代码

0x05
0x13 到 0x15
0x1A
0x29
0x3B

对应含义包括：

复制代码

0x05：Authentication Failure
0x13 ~ 0x15：Other End Terminated Connection
0x1A：Unsupported Remote Feature / Unsupported LMP Feature
0x29：Pairing With Unit Key Not Supported
0x3B：Unacceptable Connection Parameters

也就是说，Host 不是随便填一个 Reason，而是只能填规范允许的错误码。

五、Return parameters 翻译

复制代码

None.

翻译：

该命令没有 Return Parameters。

注意：没有 Return Parameters 不代表没有执行结果。

它的执行状态和最终断开结果会通过 HCI Event 返回。

六、Event(s) generated 翻译

原文大意：

当 Controller 收到 HCI_Disconnect 命令后，会向 Host 发送：

复制代码

HCI_Command_Status event

当连接终止完成后，每个 Host 都会收到：

复制代码

HCI_Disconnection_Complete event

在本地 Host 上，这个事件也表示该命令已经完成。

本地 Host 收到的 HCI_Disconnection_Complete event 中，Reason 参数应该设置为：

复制代码

Connection Terminated by Local Host (0x16)

而不是设置为 Host 在 HCI_Disconnect 命令里传入的 Reason。

但是，如果连接是因为 timer 超时而终止，并且本地 Controller 无法判断对端 Controller 是否收到了 Reason，那么本地 Host 收到的 Reason 应设置为：

复制代码

LMP Response Timeout / LL Response Timeout (0x22)

如果该命令用于 Central 侧的 CIS，并且 CIS 在创建前被成功终止，或者创建后但建立前被终止，那么还会为该 CIS 发送：

复制代码

HCI_LE_CIS_Established event

并且 Status 为：

复制代码

Operation Cancelled by Host (0x44)

七、这部分内容表述了哪些知识

这部分主要讲了这些知识：

复制代码

1. HCI_Disconnect 用于断开已经存在的连接。

2. 断开哪条连接由 Connection_Handle 指定。

3. 断开原因由 Reason 指定。

4. 在 LE 连接中，Reason 会进入 LL_TERMINATE_IND PDU 的 error code 字段。

5. 该命令没有 Return Parameters，但会先产生 HCI_Command_Status event。

6. 真正断开完成后，会产生 HCI_Disconnection_Complete event。

7. 本地 Host 收到的 Disconnection Complete 事件中，Reason 通常是 Connection Terminated by Local Host，而不是命令里传入的 Reason。

8. 文中关于 CIS 的内容属于 BLE Isochronous Channels，不是 BLE Legacy 普通连接的重点。

八、必要 Tip 说明

Tip 1：Disconnect 用于"已经建立成功的连接"

这个命令和前面的 HCI_LE_Create_Connection_Cancel 要区分清楚。

复制代码

HCI_LE_Create_Connection_Cancel：
取消正在创建、但还没有成功建立的连接

HCI_Disconnect：
断开已经建立成功的连接

判断标准很简单：

复制代码

还没有 Connection_Handle：
用 Create Connection Cancel

已经有 Connection_Handle：
用 Disconnect

Tip 2：BLE 连接断开也用 HCI_Disconnect

虽然这个命令在 7.1 Link Control commands 里，不在 7.8 LE Controller commands 里，但 BLE 连接断开仍然会使用它。

原因是 BLE 连接建立后，本质上也是一条：

复制代码

ACL connection

而 HCI_Disconnect 是通用的 ACL 连接断开命令。

所以不要看到它不在 LE Controller commands 里，就以为 BLE 不用它。

Tip 3：Connection_Handle 是断开连接的关键索引

BLE 连接成功后，Controller 会通过连接完成事件返回：

复制代码

Connection_Handle

比如：

复制代码

LE Connection Complete event
LE Enhanced Connection Complete event

里面都会有 Connection_Handle。

后续 Host 要对这条连接进行操作，例如：

复制代码

断开连接
更新连接参数
读取 PHY
设置 PHY
设置 Data Length
发送 ACL Data

基本都要依赖这个 Connection_Handle。

所以：

复制代码

Connection_Handle = Host 操作某条 BLE 连接的句柄

Tip 4：Reason 是告诉对端"为什么断开"

Reason 参数不是只给本地 Controller 看，它还会被放进链路层终止 PDU。

对于 LE 连接，它会进入：

复制代码

LL_TERMINATE_IND PDU 的 error code 字段

也就是说，Controller 会通过链路层告诉对端：

复制代码

这条连接为什么被终止

例如常见的主动断开原因可以是：

复制代码

Remote User Terminated Connection
Connection Terminated by Local Host
Unacceptable Connection Parameters

不同原因会影响对端看到的断开原因。

Tip 5：命令里的 Reason 和本地收到的 Disconnection Complete Reason 不一定一样

这是这部分最容易忽略的地方。

Host 发 HCI_Disconnect 时传了一个 Reason。

但是本地 Host 最后收到：

复制代码

HCI_Disconnection_Complete event

里面的 Reason，规范要求通常是：

复制代码

Connection Terminated by Local Host (0x16)

而不是你在命令参数里传入的那个 Reason。

为什么？

因为从本地 Host 的角度看：

复制代码

这条连接是我本地主动断开的

所以本地事件里显示的是：

复制代码

Connection Terminated by Local Host

而命令里的 Reason 是要放到链路层终止包里通知对端的。

可以这样理解：

复制代码

HCI_Disconnect command 里的 Reason：
告诉对端为什么断

HCI_Disconnection_Complete event 里的 Reason：
告诉本地 Host 这条连接最终是怎么断开的

Tip 6：没有 Return Parameters，但会先有 Command Status

这个命令的 Return Parameters 是：

复制代码

None

但执行流程并不是没有反馈。

实际事件流程是：

复制代码

Host 发送 HCI_Disconnect
        ↓
Controller 返回 HCI_Command_Status event
        ↓
Controller 执行断开流程
        ↓
Controller 返回 HCI_Disconnection_Complete event

所以：

复制代码

HCI_Command_Status event：
表示命令是否被 Controller 接收并开始处理

HCI_Disconnection_Complete event：
表示连接是否真正断开完成

不能只看 Command Status 就认为连接已经断开。

Tip 7：BLE Legacy 连接重点看 ACL 和 LL_TERMINATE_IND，不必纠结 CIS

截图里多次提到了：

复制代码

CIS
HCI_LE_Create_CIS
HCI_LE_CIS_Established
LL_CIS_TERMINATE_IND

这些是 BLE Isochronous Channels 相关内容，主要用于 LE Audio 等场景。

如果你现在目标是理解：

复制代码

BLE Legacy 广播、扫描、连接、GATT 通讯

那么这部分 CIS 内容可以先降低优先级。

你当前真正需要掌握的是：

复制代码

HCI_Disconnect 如何断开 BLE ACL connection
LE 连接断开时使用 LL_TERMINATE_IND
断开完成后 Host 收到 HCI_Disconnection_Complete event

九、关键信息具体说明

关键信息 1：HCI_Disconnect 用于终止已有连接

核心句子是：

复制代码

This command is used to terminate an existing connection.

具体说明：

HCI_Disconnect 不是连接建立前的取消命令，而是连接已经存在后，用于主动终止连接。

在 BLE Legacy 连接流程中：

复制代码

Central 使用 HCI_LE_Create_Connection 建立连接
连接成功后获得 Connection_Handle
后续需要主动断开时，使用 HCI_Disconnect

关键信息 2：Connection_Handle 指定要断开的连接

核心句子是：

复制代码

The Connection_Handle parameter indicates which connection is to be disconnected.

具体说明：

一个 Controller 可能同时维护多条连接。

例如一个 Central 同时连接多个 Peripheral。

这时 Host 要断开其中某一条，就不能只说"断开连接"，必须通过：

复制代码

Connection_Handle

明确指定目标连接。

关键信息 3：Reason 表示断开原因，并会进入链路层终止 PDU

核心句子是：

复制代码

The Reason parameter indicates the reason for ending the connection.

对于 LE 连接，它会被复制到：

复制代码

LL_TERMINATE_IND PDU 的 error code 字段

具体说明：

BLE 两端断开连接时，不只是本地释放资源，还会通过 Link Layer 通知对端。

Reason 就是这个通知里的断开原因。

因此 Reason 的选择不是随便的，应该选择符合当前断开场景的错误码。

关键信息 4：断开完成靠 HCI_Disconnection_Complete event 通知

核心事件是：

复制代码

HCI_Disconnection_Complete event

具体说明：

Host 发送 HCI_Disconnect 后，连接并不是在发命令的一瞬间就完成断开。

Controller 还需要执行链路层断开过程。

最终断开完成后，Controller 才通过：

复制代码

HCI_Disconnection_Complete event

告诉 Host：

复制代码

连接已经终止
Connection_Handle 已经无效
断开原因是什么

关键信息 5：本地 Host 的断开完成 Reason 通常是 0x16

规范特别说明：

复制代码

The Reason parameter in the event on the local Host shall be set to
Connection Terminated by Local Host (0x16)

这说明：

即使 Host 在 HCI_Disconnect command 里传了别的 Reason，本地收到的断开完成事件里，Reason 通常还是：

复制代码

0x16：Connection Terminated by Local Host

这在看 HCI log 时很重要。

你可能会看到：

复制代码

Host 发 Disconnect，Reason = 0x13
本地 Disconnection Complete event，Reason = 0x16

这不一定是异常，而是规范要求的行为。

十、BLE Legacy 连接里最需要记住的内容

对于你现在学习 BLE Legacy 连接，这部分可以浓缩为：

复制代码

HCI_Disconnect 用于断开已经建立的 BLE ACL connection。

断开目标由 Connection_Handle 指定。

Reason 表示断开原因，并会进入 LE Link Layer 的 LL_TERMINATE_IND PDU。

命令发送后，Controller 先返回 HCI_Command_Status event。

真正断开完成后，Controller 返回 HCI_Disconnection_Complete event。

本地主动断开时，本地 Host 收到的 Disconnection Complete Reason 通常是 0x16：Connection Terminated by Local Host。

CIS 相关内容属于 BLE Isochronous Channels，可先跳过。
