BLE Legacy 连接【读取当前连接所使用 PHY 类型 HCI_LE_Read_PHY command】

这部分内容讲的是 HCI_LE_Read_PHY command ，也就是 BLE 中用于读取当前连接所使用 PHY 类型 的 HCI 命令。

它的核心作用是：Host 通过 Connection_Handle 指定一条 BLE 连接，然后向 Controller 查询这条连接当前发送方向和接收方向分别使用的 PHY。

一、原文翻译

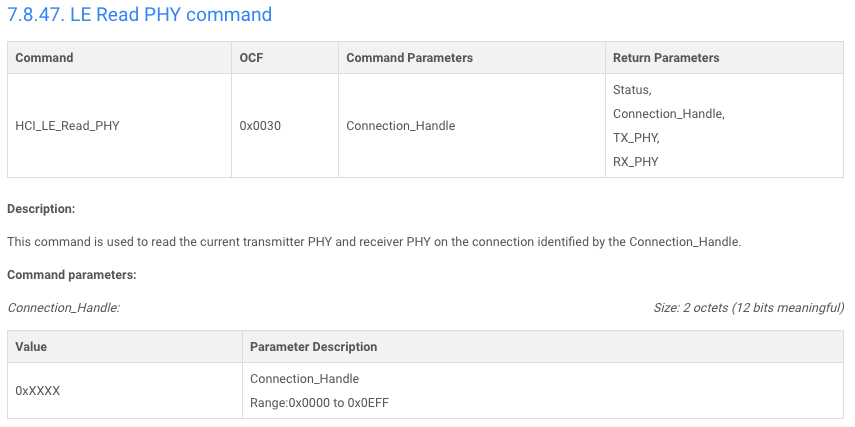

7.8.47 LE Read PHY command

命令概览

项目	内容
Command	HCI_LE_Read_PHY
OCF	0x0030
Command Parameters	Connection_Handle
Return Parameters	Status、Connection_Handle、TX_PHY、RX_PHY

也就是说，这条命令名称是：

复制代码

HCI_LE_Read_PHY

它的 OCF 是：

复制代码

0x0030

命令参数只有一个：

复制代码

Connection_Handle

返回参数有四个：

复制代码

Status
Connection_Handle
TX_PHY
RX_PHY

二、Description 翻译

原文：

This command is used to read the current transmitter PHY and receiver PHY on the connection identified by the Connection_Handle.

翻译：

该命令用于读取由 Connection_Handle 标识的连接上，当前正在使用的发送 PHY 和接收 PHY。

换句话说，Host 通过这条命令问 Controller：

复制代码

这条 BLE 连接当前发送数据时用的是什么 PHY？
这条 BLE 连接当前接收数据时用的是什么 PHY？

三、Command Parameters 翻译

Connection_Handle

大小：2 octets，也就是 2 字节，其中 12 bit 有实际意义。

Value	Parameter Description
0xXXXX	Connection_Handle，范围是 `0x0000` 到 `0x0EFF`

Connection_Handle 用于指定要查询哪一条 BLE 连接。

因为一个设备可能同时连接多个 BLE 外设，所以 Host 必须通过 Connection_Handle 告诉 Controller：

复制代码

我要读取的是哪一条连接的 PHY。

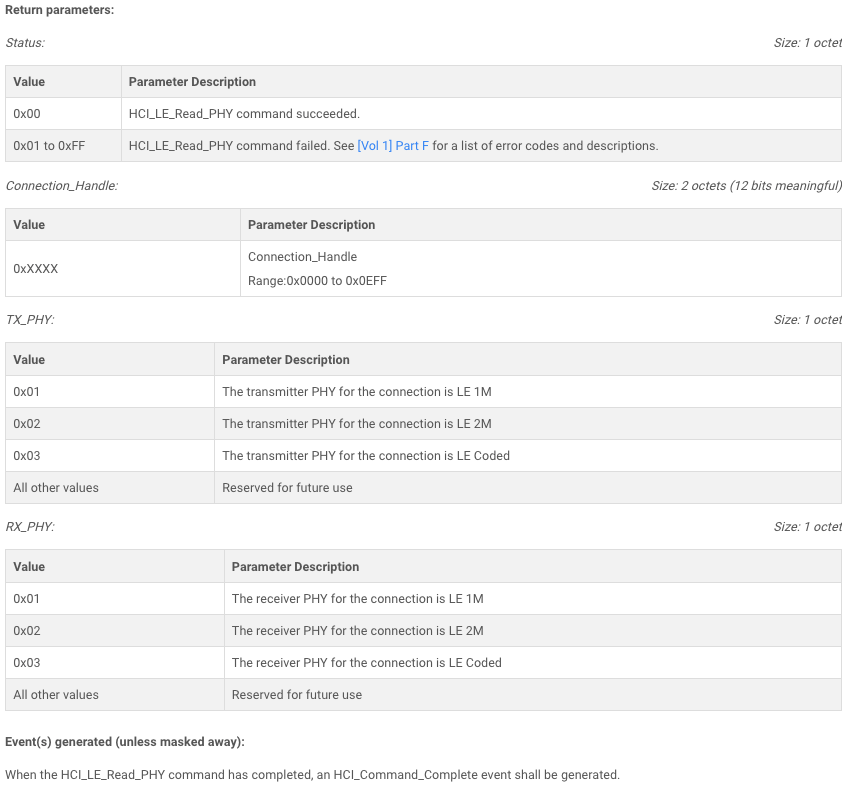

四、Return Parameters 翻译

1. Status

大小：1 octet，也就是 1 字节。

Value	Parameter Description
0x00	HCI_LE_Read_PHY command 执行成功。
0x01 to 0xFF	HCI_LE_Read_PHY command 执行失败。具体错误码需要查看 `[Vol 1] Part F` 中的错误码说明。

Status 表示这条命令是否执行成功。

复制代码

0x00：成功
0x01 ~ 0xFF：失败

如果失败，可能是连接句柄无效、当前连接不存在、Controller 状态不允许等原因。

2. Connection_Handle

大小：2 octets，也就是 2 字节，其中 12 bit 有实际意义。

Value	Parameter Description
0xXXXX	Connection_Handle，范围是 `0x0000` 到 `0x0EFF`

返回参数中的 Connection_Handle 用来说明：

复制代码

这个读取结果对应的是哪一条 BLE 连接。

3. TX_PHY

大小：1 octet，也就是 1 字节。

Value	Parameter Description
0x01	当前连接的发送 PHY 是 LE 1M
0x02	当前连接的发送 PHY 是 LE 2M
0x03	当前连接的发送 PHY 是 LE Coded
All other values	保留，供未来使用

TX_PHY 表示当前连接上 本端发送方向 使用的 PHY。

也就是说：

复制代码

本地 Controller 发数据给对端时，使用的是哪种 PHY。

4. RX_PHY

大小：1 octet，也就是 1 字节。

Value	Parameter Description
0x01	当前连接的接收 PHY 是 LE 1M
0x02	当前连接的接收 PHY 是 LE 2M
0x03	当前连接的接收 PHY 是 LE Coded
All other values	保留，供未来使用

RX_PHY 表示当前连接上 本端接收方向 使用的 PHY。

也就是说：

复制代码

本地 Controller 接收对端数据时，使用的是哪种 PHY。

五、Event generated 翻译

除非事件被 mask 掉，否则会生成以下事件。

当 HCI_LE_Read_PHY command 完成后，会生成：

复制代码

HCI_Command_Complete event

也就是说，这条命令的执行结果会通过 HCI_Command_Complete event 返回给 Host。

六、这部分内容表述了哪些知识

这部分主要讲了 5 个知识点。

1. HCI_LE_Read_PHY 是读取当前连接 PHY 的命令

它不是用来设置 PHY 的，而是用来读取当前 PHY 状态的。

它查询的是指定连接上的：

复制代码

TX_PHY
RX_PHY

也就是当前发送方向和接收方向分别使用的 PHY。

2. 这条命令必须基于已经存在的连接

命令参数里只有一个：

复制代码

Connection_Handle

这说明它是针对连接的命令。

也就是说，只有 BLE 连接建立之后，Host 才能通过这条命令读取该连接的 PHY。

它不是读取广播 PHY，也不是读取扫描 PHY。

3. TX_PHY 和 RX_PHY 是分开的

这点很关键。

返回参数中不是只有一个 PHY，而是分成：

复制代码

TX_PHY
RX_PHY

原因是 BLE 连接中的发送方向和接收方向，在规范表达上是可以分别描述的。

从本地设备角度看：

复制代码

TX_PHY：我发给对方时使用的 PHY
RX_PHY：我接收对方发来的数据时使用的 PHY

所以分析 HCI log 时，不要把 TX_PHY 和 RX_PHY 混成一个概念。

4. PHY 类型主要有 LE 1M、LE 2M、LE Coded

表中列出了三种取值：

复制代码

0x01：LE 1M
0x02：LE 2M
0x03：LE Coded

它们大致可以这样理解：

复制代码

LE 1M：BLE 默认常见 PHY，速率和兼容性较均衡
LE 2M：更高空口速率，适合提升吞吐
LE Coded：更强覆盖能力，适合远距离，但速率更低

5. 命令完成后只生成 HCI_Command_Complete event

这条命令是读取类命令，所以完成后生成：

复制代码

HCI_Command_Complete event

它不像 HCI_LE_Set_PHY 那样涉及 PHY 更新过程，也不像某些连接参数变化命令那样会额外产生专门的变化事件。

这条命令的结果就在 HCI_Command_Complete event 的返回参数里。

七、必要 Tip

Tip 1：Read PHY 只是读取，不会改变连接参数

HCI_LE_Read_PHY 的作用是查询当前 PHY。

它不会主动切换 PHY，也不会请求对端更新 PHY。

如果要发起 PHY 切换，相关命令是：

复制代码

HCI_LE_Set_PHY

所以这两个命令要区分：

复制代码

HCI_LE_Read_PHY：读取当前 PHY
HCI_LE_Set_PHY：请求设置/更新 PHY

Tip 2：TX_PHY 和 RX_PHY 是从本地 Controller 角度看的

这一点非常重要。

比如 Host 收到：

复制代码

TX_PHY = 0x02
RX_PHY = 0x01

含义是：

复制代码

本地发送方向使用 LE 2M
本地接收方向使用 LE 1M

不是说"对端的 TX_PHY 是 0x02"。

所有 HCI 命令返回的 TX/RX，通常都要站在本地 Controller 的角度理解。

Tip 3：PHY 影响吞吐、距离和稳定性

PHY 是 BLE 空口物理层相关能力，会影响实际通信表现。

简单理解：

复制代码

LE 1M：默认常用，兼容性好
LE 2M：空口速率更高，有利于提升吞吐
LE Coded：通信距离更远，抗干扰/覆盖能力更强，但吞吐更低

所以在做 BLE 透传、OTA、文件传输时，读取 PHY 可以帮助判断当前链路是否处在更适合高速传输的状态。

如果当前是：

复制代码

TX_PHY = LE 2M
RX_PHY = LE 2M

通常更有利于高吞吐传输。

如果当前是：

复制代码

TX_PHY = LE Coded
RX_PHY = LE Coded

通常更偏向远距离连接，而不是高吞吐。

Tip 4：读取到 LE 2M 不代表 GATT 一定高速

PHY 只是影响 BLE 传输能力的一个因素。

实际 GATT 吞吐还会受到很多因素影响，例如：

复制代码

ATT MTU
Data Length
Connection Interval
Connection Event 中可发送包数量
手机系统调度
App 写入方式
对端处理能力
是否启用 Notification / Write Without Response

所以不能简单认为：

复制代码

PHY = LE 2M，所以 GATT 速度一定很快。

更准确的理解是：

复制代码

LE 2M 提供了更高的物理层传输能力，但最终吞吐还要看整条 BLE 链路和上层协议配置。

Tip 5：Read PHY 常用于确认当前链路状态

在实际调试中，HCI_LE_Read_PHY 可以用来确认：

复制代码

当前连接是否仍然是 LE 1M
是否已经切换到 LE 2M
是否处于 LE Coded
Set PHY 之后是否真的切换成功

尤其是在分析 btsnoop 日志时，可以通过这条命令和返回事件判断当前连接的 PHY 状态。

八、哪些是关键信息

关键信息 1：Command 名称和 OCF

复制代码

Command：HCI_LE_Read_PHY
OCF：0x0030

这说明它是一个标准的 HCI LE Controller Command。

在分析 HCI log 时，可以通过 Command 名称、OCF 或 Opcode 找到这条命令。

关键信息 2：Connection_Handle

复制代码

Connection_Handle
Size：2 octets
Range：0x0000 ~ 0x0EFF
12 bits meaningful

这是本命令唯一的命令参数。

它说明 HCI_LE_Read_PHY 必须作用于某一条具体 BLE 连接。

所以使用场景是：

复制代码

BLE 连接已经建立
Host 拿到了 Connection_Handle
Host 读取该连接当前 PHY

关键信息 3：TX_PHY

复制代码

TX_PHY
Size：1 octet

取值含义：

复制代码

0x01：LE 1M
0x02：LE 2M
0x03：LE Coded

它表示本地 Controller 当前发送方向使用的 PHY。

重点是：TX 是本地发送方向，不是对端发送方向。

关键信息 4：RX_PHY

复制代码

RX_PHY
Size：1 octet

取值含义：

复制代码

0x01：LE 1M
0x02：LE 2M
0x03：LE Coded

它表示本地 Controller 当前接收方向使用的 PHY。

重点是：RX 是本地接收方向，也就是对端发过来的数据，本地用什么 PHY 接收。

关键信息 5：Status

复制代码

Status
Size：1 octet

取值：

复制代码

0x00：命令执行成功
0x01 ~ 0xFF：命令执行失败

只有当 Status = 0x00 时，后面的 TX_PHY 和 RX_PHY 才有正常解释意义。

如果 Status 表示失败，就应该优先查看错误码原因。

关键信息 6：只生成 HCI_Command_Complete event

命令完成后生成：

复制代码

HCI_Command_Complete event

这个事件会携带返回参数：

复制代码

Status
Connection_Handle
TX_PHY
RX_PHY

所以 Host 想知道读取结果，就要看 HCI_Command_Complete event 中的 return parameters。

九、整体理解

HCI_LE_Read_PHY command 可以理解为一个查询命令。

它的完整流程是：

复制代码

BLE 连接已经建立
        ↓
Host 发送 HCI_LE_Read_PHY command
        ↓
命令参数携带 Connection_Handle
        ↓
Controller 查询该连接当前 PHY 状态
        ↓
Controller 通过 HCI_Command_Complete event 返回结果
        ↓
Host 从返回参数中读取 TX_PHY 和 RX_PHY

它最终回答的问题是：

复制代码

这条 BLE 连接当前发送方向使用什么 PHY？
这条 BLE 连接当前接收方向使用什么 PHY？

一句话总结：

复制代码

HCI_LE_Read_PHY 是 Host 用来读取指定 BLE 连接当前 TX_PHY 和 RX_PHY 的 HCI 命令。

它常用于 BLE 链路调试、吞吐分析、PHY 切换验证、OTA 速度分析等场景。
