酒店梯控门禁一卡通（智能脱机管理）系统
A\酒店前台设备（物管中心）
1 智能一卡通管理软件（开通门禁、梯控） DAIC-YKT-SF 标准中文版
2 发卡器 DAIC-YKT-FKQ USB
3 测试卡（门禁卡、电梯卡、梯控卡） M1 （门禁点）+（电梯通卡，所有楼层）+（梯控单层卡，每个楼层）
B\智能门禁梯控上位机设备
1 门禁读卡器 DAIC-MJ-RW 外挂
2 双门控制器 DAIC-MJ-2MB 智能脱机
3 门禁机箱电源 DAIC-MJ-P 门禁专用
4 电梯梯控控制器 DAIC-TK-MB 逻辑，权限关系处理
5 扩展板 DAIC-MJ-KZ 无源干接点按键型
6 梯控机箱电源 DAIC-TK-P 轿厢顶，智能梯控专用
7 按键配线 定制 需要控制楼层
8 梯控读卡器 DAIC-TK-RW 可嵌入可外挂
C\门禁配件设备
1 双门磁力锁 DAIC-MJ-SCLS 消防门 280KG
2 出门按钮 DAIC-MJ-AN 86型
3 玻璃破碎开关 DAIC-MJ-BS 消防联动
4 磁力锁支架 DAIC-MJ-CLSZJ L型
以上提供的这份清单聚焦于酒店智能脱机门禁+梯控场景，涵盖前台发卡、梯控上位机、门禁上位机及门禁配件。以下我从系统架构、设备功能、脱机管理模式、常见遗漏项四个维度进行深度解析，帮助您完善方案。
| 项目 | 说明 |
|---|---|
| 系统定位 | 酒店场景 --- 梯控 + 门禁一卡通（智能脱机管理） |
| 核心特点 | 智能脱机运行，无需联网即可工作 |
| 管理方式 | 统一发卡、统一授权、门禁与梯控联动 |
| 适用场景 | 酒店客房区门禁、电梯楼层管控 |

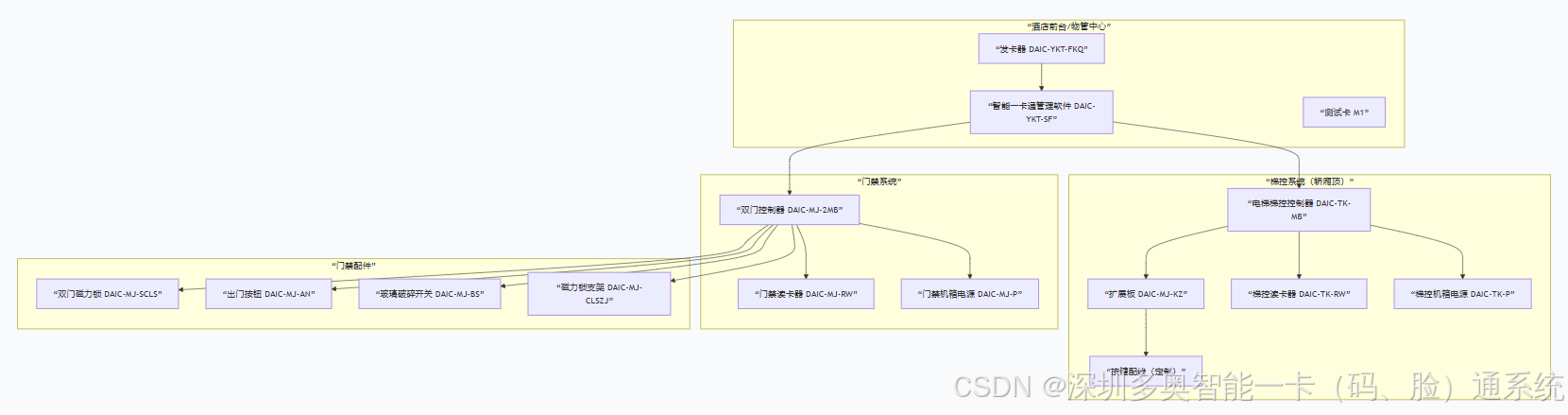

一、系统架构图
graph TB
subgraph A"酒店前台/物管中心"
A1"智能一卡通管理软件 DAIC-YKT-SF"
A2"发卡器 DAIC-YKT-FKQ"
A3"测试卡 M1"
end
subgraph B"梯控系统（轿厢顶）"
B1"电梯梯控控制器 DAIC-TK-MB"
B2"扩展板 DAIC-MJ-KZ"
B3"按键配线（定制）"
B4"梯控读卡器 DAIC-TK-RW"
B5"梯控机箱电源 DAIC-TK-P"
end
subgraph C"门禁系统"
C1"双门控制器 DAIC-MJ-2MB"
C2"门禁读卡器 DAIC-MJ-RW"
C3"门禁机箱电源 DAIC-MJ-P"
end
subgraph D"门禁配件"
D1"双门磁力锁 DAIC-MJ-SCLS"
D2"出门按钮 DAIC-MJ-AN"
D3"玻璃破碎开关 DAIC-MJ-BS"
D4"磁力锁支架 DAIC-MJ-CLSZJ"
end
A1 --> B1 & C1
A2 --> A1
B1 --> B2 --> B3
B1 --> B4
B1 --> B5
C1 --> C2
C1 --> C3
C1 --> D1 & D2 & D3 & D4
┌─────────────────────────────────────────────────┐
│ 酒店前台（物管中心） │
│ │
│ ┌──────────────┐ ┌───────────┐ ┌─────────┐ │
│ │DAIC-YKT-SF │ │DAIC-YKT │ │ 测试卡 │ │
│ │一卡通管理软件 │ │-FKQ发卡器 │ │ (M1) │ │
│ └──────┬───────┘ └─────┬─────┘ └────┬────┘ │
│ └────────────────┬┘ │ │
└──────────────────────────┼───────────────┘ │
│ 发卡/授权 │
┌──────────────────────────┼───────────────────────┘
│ 楼层现场 │
│ │
│ ┌─────── 门禁子系统 ───────────┐
│ │ │
│ │ ┌──────────┐ ┌──────────┐│
│ │ │DAIC-MJ │ │DAIC-MJ ││
│ │ │-RW读卡器 │──│-2MB双门 ││
│ │ │ (外挂) │ │控制器 ││
│ │ └──────────┘ └────┬─────┘│
│ │ │ │
│ │ ┌────────┴──────┐
│ │ │DAIC-MJ-P │
│ │ │门禁机箱电源 │
│ │ └────────┬─────┘
│ │ │ │
│ │ ┌──────────────────┼──────┤
│ │ │ ┌───────┴─────┐│
│ │ │ │ DAIC-MJ ││
│ │ │ │ -SCLS ││
│ │ │ │ 双门磁力锁 ││
│ │ │ │ (280KG) ││
│ │ │ └─────────────┘│
│ │ │ ┌──────────┐ │
│ │ │ │DAIC-MJ-AN│ │
│ │ │ │出门按钮 │ │
│ │ │ └──────────┘ │
│ └──────────────────────────────┘
│
│ ┌─────── 梯控子系统 ────────────────┐
│ │ │
│ │ ┌──────────┐ ┌────────────────┐│
│ │ │DAIC-TK │ │DAIC-TK-MB ││
│ │ │-RW读卡器 │──│梯控控制器 ││
│ │ │(嵌入/外挂)│ │(逻辑/权限处理) ││
│ │ └──────────┘ └───────┬────────┘│
│ │ │ │
│ │ ┌────────┴────────┐│
│ │ │ DAIC-TK-P ││
│ │ │ 梯控机箱电源 ││
│ │ │ (轿厢顶) ││
│ │ └────────┬────────┘│
│ │ │ │
│ │ ┌────────┴────────┐│
│ │ │ DAIC-MJ-KZ ││
│ │ │ 扩展板 ││
│ │ │ (无源干接点) ││
│ │ └────────┬────────┘│
│ │ │ │
│ │ ┌────────┴────────┐│
│ │ │ 按键配线(定制) ││
│ │ │ 对应楼层按钮 ││
│ │ └─────────────────┘│
│ └────────────────────────────────────┘
│
│ ┌─────── 消防联动 ────────┐
│ │ DAIC-MJ-BS 玻璃破碎开关 │
│ └─────────────────────────┘
二、设备功能详解
A. 酒店前台设备
智能一卡通管理软件 DAIC-YKT-SF 标准中文版，开通门禁+梯控模块，管理发卡、权限、记录 脱机模式下仍需软件发卡（写卡模式）
发卡器 DAIC-YKT-FKQ USB接口，发行IC卡、写入权限 每个项目1台
测试卡 M1 S50 门禁卡1张、电梯通卡1张、单层卡（每楼层1张） 用于系统调试，验证刷卡功能
B. 梯控系统（轿厢顶）
设备 型号 功能说明 选型要点
电梯梯控控制器 DAIC-TK-MB 逻辑处理、权限管理，控制楼层选择 脱机写卡模式，卡片容量不限
扩展板 DAIC-MJ-KZ 无源干接点按键型，每块控制16层 根据电梯楼层数选配（≤16层用1块，17-32层用2块）
按键配线 定制 连接控制器与电梯内召按钮 需提供电梯品牌/型号，定制线序
梯控读卡器 DAIC-TK-RW 轿厢内刷卡识别，可嵌入式或外挂 嵌入式需开孔90×58mm
梯控机箱电源 DAIC-TK-P DC12V供电 轿厢顶安装
C. 门禁系统
设备 型号 功能说明 选型要点
双门控制器 DAIC-MJ-2MB 智能脱机，控制2道门 每台控制2个门点（如财务室、机房）
门禁读卡器 DAIC-MJ-RW 外挂式刷卡识别 安装于门外侧
门禁机箱电源 DAIC-MJ-P DC12V供电 弱电井安装
D. 门禁配件
设备 型号 功能说明 选型要点
双门磁力锁 DAIC-MJ-SCLS 280kg拉力，消防门专用 每道门1把，配支架
出门按钮 DAIC-MJ-AN 86型，室内侧出门用 每道门1个
玻璃破碎开关 DAIC-MJ-BS 消防联动，紧急破玻开门 消防通道门必配
磁力锁支架 DAIC-MJ-CLSZJ L型，适配不同安装面 按锁型号选配
A. 酒店前台设备（物管中心）
| 序号 | 产品名称 | 型号 | 规格说明 |
|---|---|---|---|
| 1 | 智能一卡通管理软件 | DAIC-YKT-SF | 标准中文版，开通门禁、梯控权限 |
| 2 | 发卡器 | DAIC-YKT-FKQ | USB接口，前台发卡用 |
| 3 | 测试卡（M1） | --- | 门禁卡 + 电梯通卡（所有楼层）+ 梯控单层卡（每个楼层） |
以下为示例代码，模拟酒店智能脱机管理系统设备信息存储
class HotelOfflineSystem:
def init(self, core_device, management_software):
self.core_device = core_device
self.management_software = management_software
def show_info(self):
print(f"核心设备: {self.core_device}")
print(f"管理软件: {self.management_software}")
假设核心设备和管理软件信息
core = "Hotel - DA - TK脱机设备"
software = "Hotel - TK 3.0管理软件"
hotel_system = HotelOfflineSystem(core, software)
hotel_system.show_info()
B. 智能门禁梯控上位机设备
| 序号 | 产品名称 | 型号 | 规格说明 |
|---|---|---|---|
| 1 | 门禁读卡器 | DAIC-MJ-RW | 外挂式安装 |
| 2 | 双门控制器 | DAIC-MJ-2MB | 智能脱机型 |
| 3 | 门禁机箱电源 | DAIC-MJ-P | 门禁专用电源 |
| 4 | 电梯梯控控制器 | DAIC-TK-MB | 逻辑处理、权限关系处理 |
| 5 | 扩展板 | DAIC-MJ-KZ | 无源干接点按键型 |
| 6 | 梯控机箱电源 | DAIC-TK-P | 轿厢顶安装，智能梯控专用 |
| 7 | 按键配线 | 定制 | 根据需控制楼层数量定制 |
| 8 | 梯控读卡器 | DAIC-TK-RW | 可嵌入式/外挂式安装 |
C. 门禁配件设备
| 序号 | 产品名称 | 型号 | 规格说明 |
|---|---|---|---|
| 1 | 双门磁力锁 | DAIC-MJ-SCLS | 消防门用，承重280KG |
| 2 | 出门按钮 | DAIC-MJ-AN | 86型标准面板 |
| 3 | 玻璃破碎开关 | DAIC-MJ-BS | 消防联动 |
| 4 | 磁力锁支架 | DAIC-MJ-CLSZJ | L型支架 |
三、智能脱机管理模式核心特点
写卡模式 卡片直接存储楼层权限，控制器不存卡号，卡片容量无上限
无需网络 发卡后直接使用，无需网络，适合老旧酒店改造
黑名单管理 通过母卡（管理卡）现场更新黑名单
扩展板级联 最多4块扩展板，控制64层
故障自脱离 断电/故障自动脱离，电梯恢复原状态
消防联动 支持消防干接点输入，火警时自动脱离
四、常见遗漏项与补充建议
4.1 发卡流程
- 酒店前台通过 DAIC-YKT-FKQ 发卡器读取 M1 卡
- 在 DAIC-YKT-SF 软件中登记住客信息
- 授权门禁权限（对应楼层/房间）
- 授权梯控权限（对应楼层）
- 写卡完成，发卡给住客
4.2 门禁通行流程
- 住客刷卡至 DAIC-MJ-RW 读卡器
- DAIC-MJ-2MB 双门控制器验证权限（脱机模式）
- 验证通过 → 继电器输出 → DAIC-MJ-SCLS 磁力锁开启
- 住客进入 → 门磁检测关门 → 磁力锁自动锁定
4.3 梯控通行流程
- 住客在轿厢内刷卡至 DAIC-TK-RW 梯控读卡器
- DAIC-TK-MB 梯控控制器验证楼层权限
- 验证通过 → DAIC-MJ-KZ 扩展板 → 对应楼层按键配线
- 住客按压目标楼层按钮 → 电梯运行至目标层
线材 读卡器连接线（梯控） RVVP4×0.5 梯控读卡器与主板RS485通信
读卡器连接线（门禁） RVVP4×0.5 门禁读卡器与控制器韦根通信
门锁线 RVV2×1.0 磁力锁供电
电源线 RVV3×1.0 控制器取电
安全 消防联动信号线 RVV2×1.0 接入消防干接点，火警时梯控/门禁联动
紧急脱离开关 两档旋钮 司机盒内，检修时手动切断梯控电源
调试 管理卡（母卡） 多奥专用IC卡 用于脱机黑名单更新、参数设置
网络（可选） 无线网桥 5.8GHz 若需远程管理（记录上传、参数修改），需联网
五、选型要点
考虑因素 建议
电梯楼层数 ≤16层用1块扩展板；17-32层用2块；33-48层用3块；49-64层用4块
电梯品牌 提供品牌型号，定制按键配线（三菱/日立/通力/奥的斯/迅达等线序不同）
门禁点数 每台双门控制器控制2道门，按实际门点数配置
消防门要求 消防通道门必须用断电开锁型磁力锁 + 玻碎开关
脱机vs联网 脱机（写卡模式）：发卡即用，无需网络，适合老旧改造；联网模式：需增加无线网桥/网线
| 特性 | 说明 |
|---|---|
| 智能脱机 | 控制器脱机运行，断网不影响正常通行 |
| 一卡通用 | 一张卡同时开通门禁和梯控权限 |
| 消防联动 | 玻璃破碎开关 DAIC-MJ-BS 支持消防联动，紧急情况下自动开门 |
| 灵活扩展 | 扩展板 DAIC-MJ-KZ 支持按楼层定制按键配线 |
| 安全管控 | 280KG磁力锁确保门禁安全等级 |
六、总结
您的这份酒店梯控门禁一卡通（智能脱机管理）清单已涵盖：
✅ 前台发卡：软件、发卡器、测试卡
✅ 梯控系统：控制器、扩展板、按键线、读卡器、电源
✅ 门禁系统：控制器、读卡器、电源
✅ 门禁配件：磁力锁、出门按钮、玻碎开关、支架
补充以下内容即可形成完整方案：
线材（RVVP4×0.5、RVV2×1.0、RVV3×1.0、消防线）
消防联动接线（安全合规要求）
管理卡（母卡）（脱机黑名单管理）
根据电梯楼层数确认扩展板数量
根据电梯品牌定制按键配线
【总结】酒店智能梯控门禁一卡通系统采用脱机管理模式，由前台发卡管理、梯控子系统、门禁子系统和消防联动四大部分构成。核心设备包括智能一卡通管理软件（DAIC-YKT-SF）、梯控控制器（DAIC-TK-MB）、双门控制器（DAIC-MJ-2MB）及配套读卡器、电源等，支持M1卡权限写入和脱机验证。系统特点：①权限直接写入IC卡，无需网络支持；②通过扩展板（DAIC-MJ-KZ）最多控制64个楼层；③具备消防联动功能，紧急情况自动释放门锁；④280KG磁力锁确保安全管控。实施需注意电梯品牌配线定制、扩展板数量匹配楼层数，并补充线材、管理卡等配套组件。该系统适用于酒店客房与电梯的智能化管理，尤其适合网络条件受限的改造项目。
