STM32几种特殊格式文件

介绍

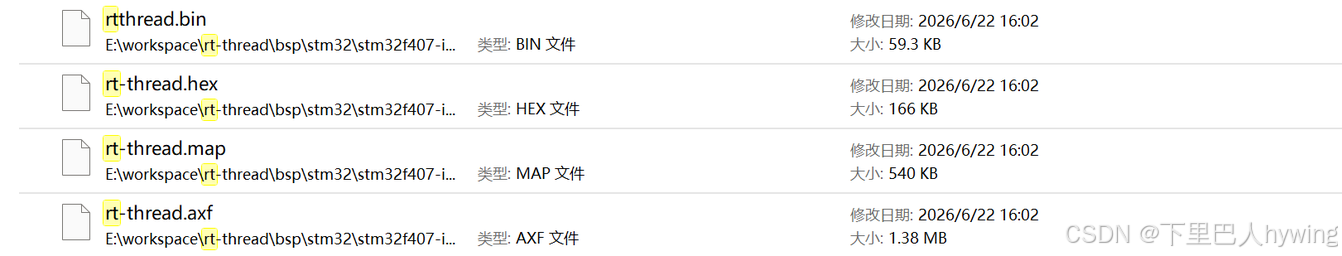

下面是STM32代码编译生成的几种特殊格式的文件，开发中经常遇到，每种文件都有不同的作用

文件格式

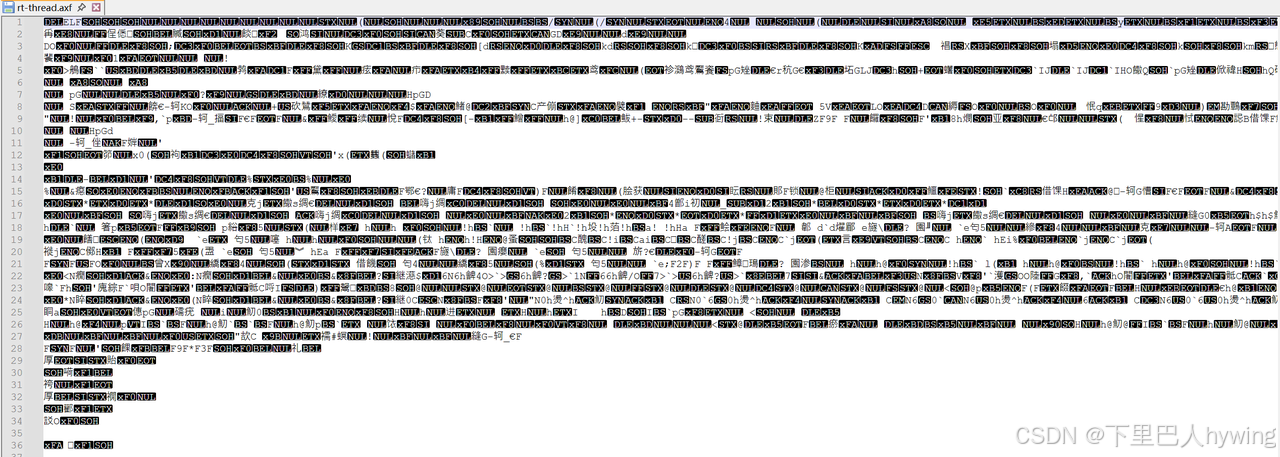

rt-thread.axf是MDK IDE编译生成的带调试信息的可执行文件，里边记录了大量的函数、变量符号表等

rt-thread.elf 是GNU ARM编译生成的可调试程序文件，里边带有大量的调试信息符号表，可以使用objdump命令查看符号表

arm-none-eabi-objdump.exe -a rt-thread.elf

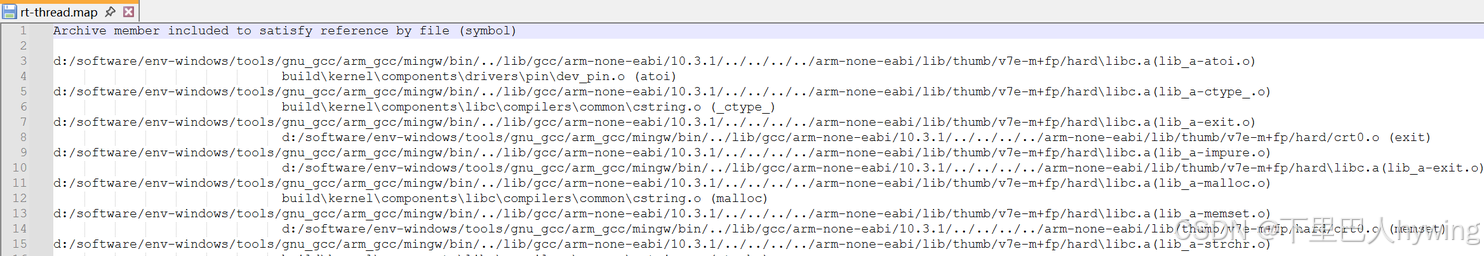

rt-thread.map：内存映射文件，各种FLASH和RAM、函数以及变量的映射关系

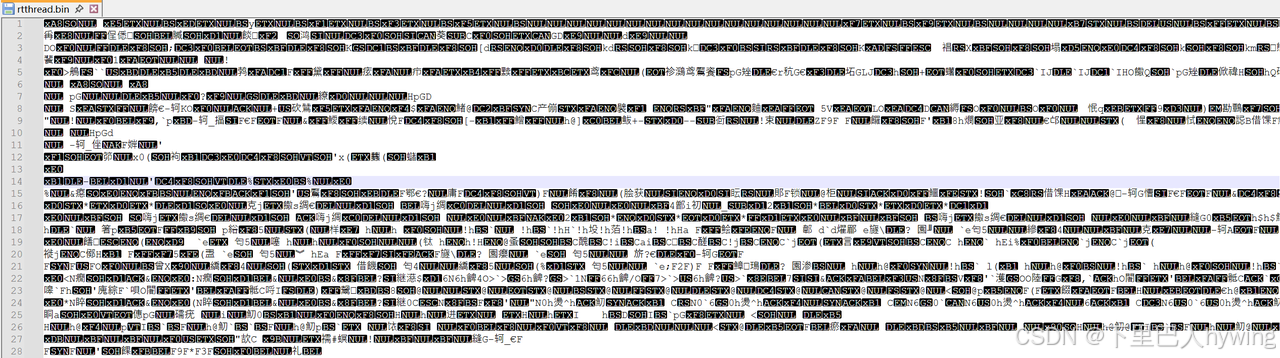

rtthread.bin：单纯的二进制执行代码，甚至没有地址信息

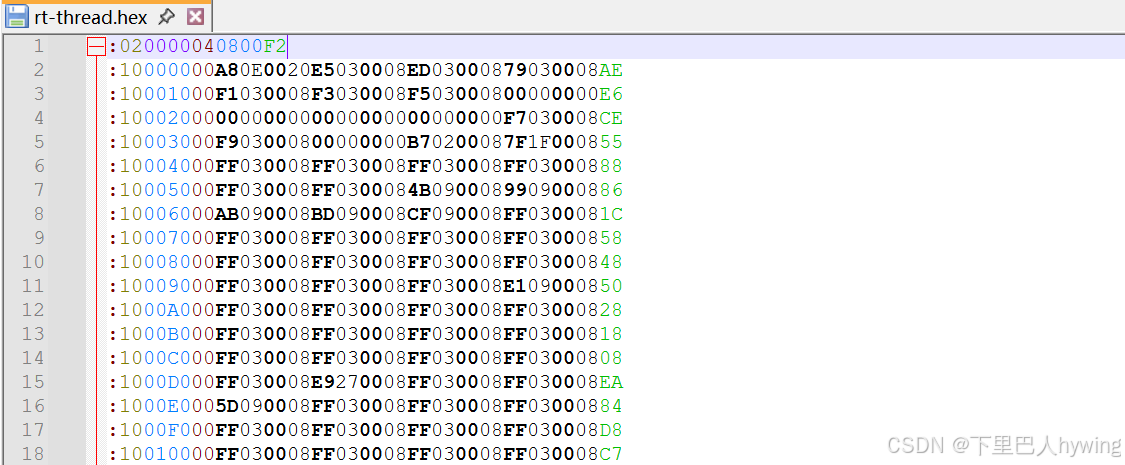

rtthread.hex：带地址的十六进制可行性代码文件

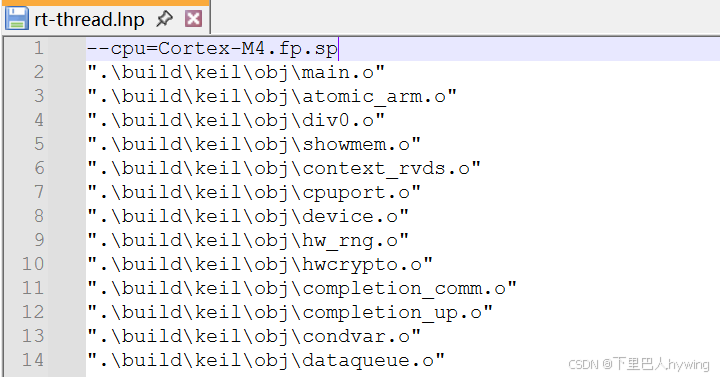

rt-thread.lnp：链接文件，告诉链接器如何把各部分的二进制代码组织拼接起来

转换关系

首先axf和elf都是通过编译器链接生成的（下图是elf文件）

axf生成bin

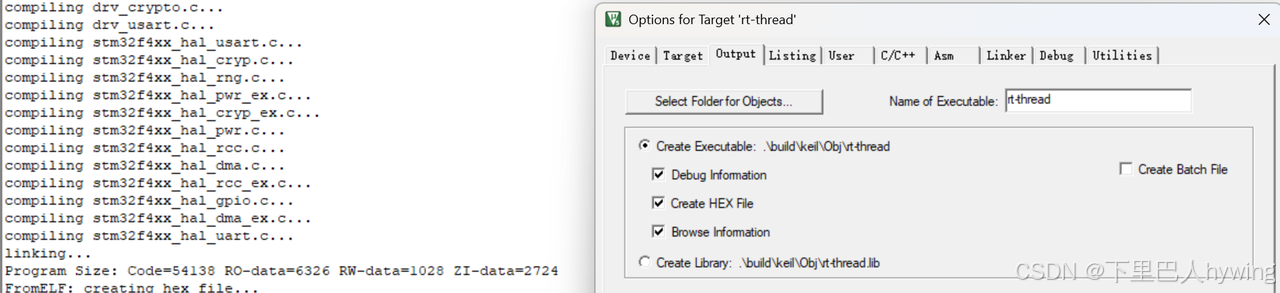

axf通过FromELF生成hex，要手动勾选，hex文件一般在出厂烧录时有用

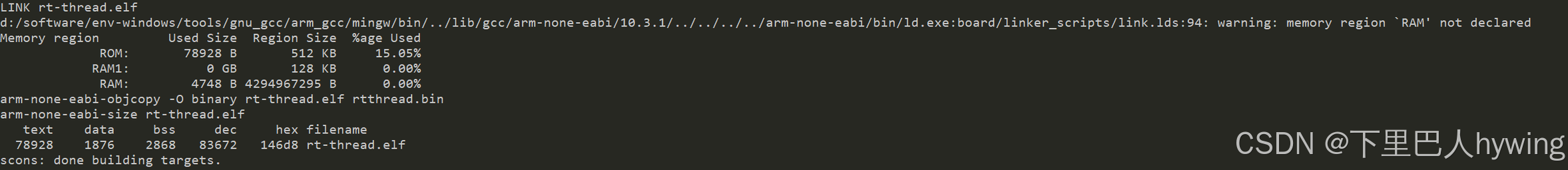

elf通过objcopy生成bin

区别

1. hex和bin：前者带地址信息，后者没有
2. axf和elf：都是带调试信息的可执行文件，前者是ARM定义的，后者是GNU定义的
3. bin和elf，后者有调试信息，前者没有
