一、引言：为什么嵌入式语音唤醒如此重要？

在万物互联的时代，语音交互已成为人机交互的核心入口之一。从智能音箱到可穿戴设备，从智能家居到工业控制，"语音唤醒"（Keyword Spotting, KWS）技术让设备能够在低功耗状态下持续监听环境声音，仅在检测到预设关键词时才激活完整系统。这种"永远在线"（Always-On）的能力，对嵌入式设备提出了极为苛刻的要求：必须在有限的计算资源、内存和功耗预算内，实现高准确率、低延迟的关键词识别。

与云端语音识别不同，嵌入式KWS需要在MCU（微控制器）上独立完成全部处理流程------从音频采集、特征提取到神经网络推理。这意味着开发者必须在算法精度与资源消耗之间找到精妙的平衡点。本文将深入探讨嵌入式KWS的完整技术链路，重点剖析MFCC特征提取的工程实现，以及面向嵌入式场景的轻量神经网络设计，并结合实际代码给出可落地的解决方案。

二、语音唤醒系统整体架构

嵌入式KWS系统的核心流程可分为四大阶段：音频采集层 → 音频前端处理 → MFCC特征提取 → 轻量神经网络推理。整个流程需在MCU上闭环运行，典型延迟要求小于200ms，功耗控制在10mW以内。

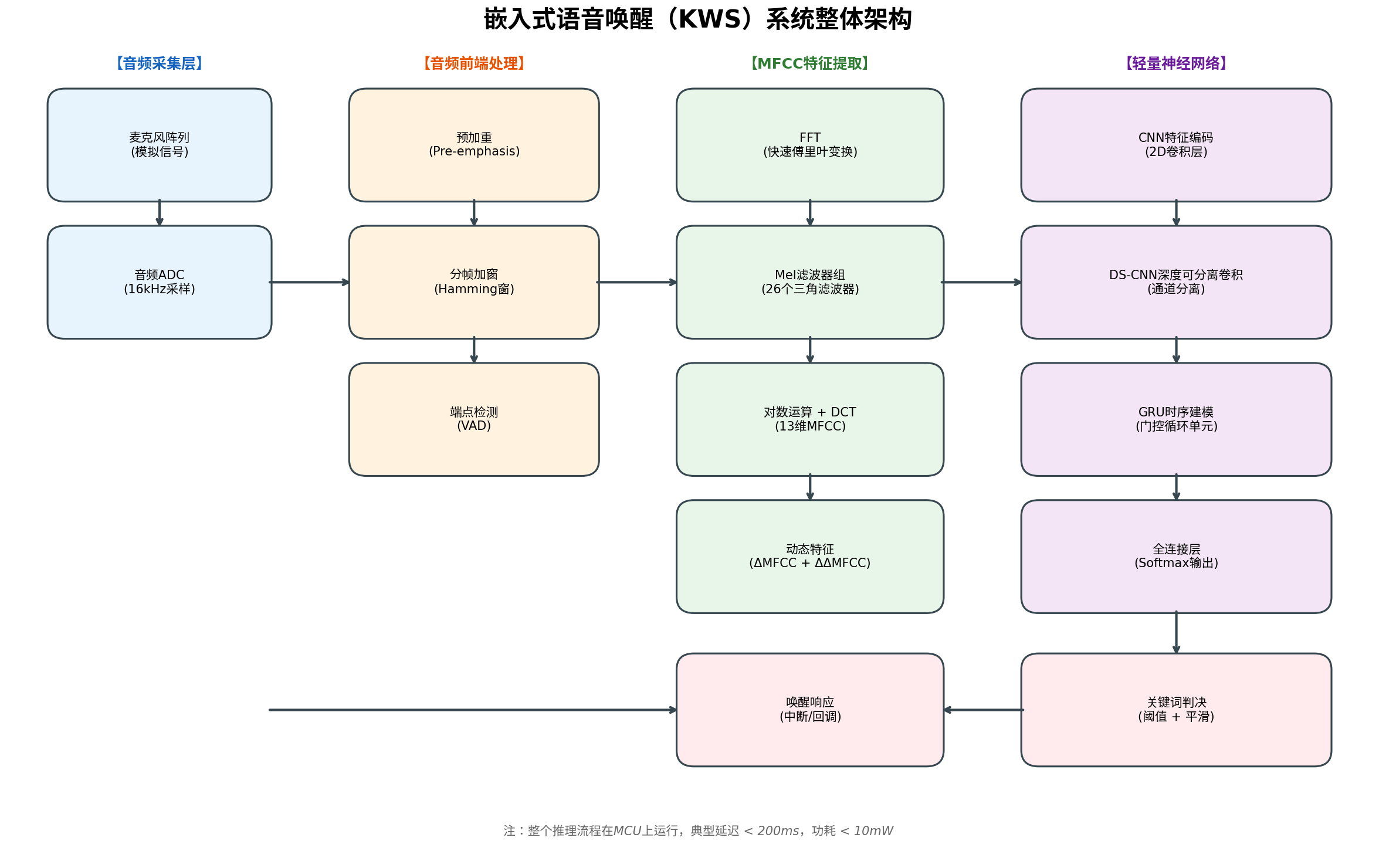

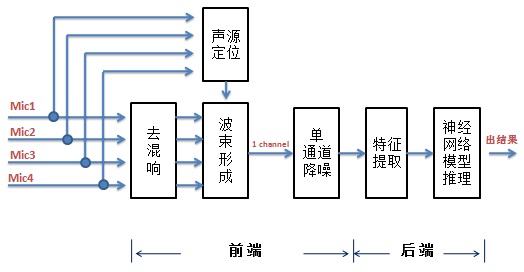

图1：嵌入式语音唤醒（KWS）系统整体架构

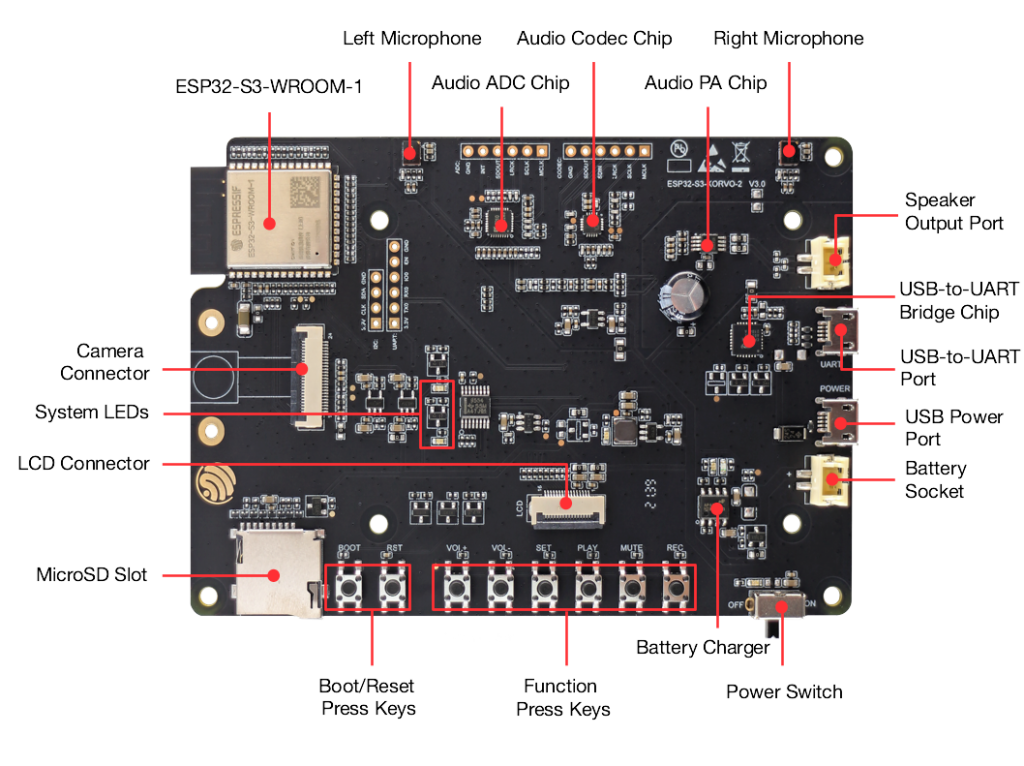

2.1 音频采集层

音频采集是KWS系统的第一道关卡。典型的嵌入式方案采用MEMS数字麦克风（如INMP441、SPH0645），通过I2S接口与MCU通信，采样率通常设置为16kHz，位深16bit。DMA双缓冲机制是实现低延迟采集的关键------当一块缓冲区填满时，DMA自动切换到另一块，同时CPU处理已填满的数据，避免了数据丢失和CPU空等。

c 复制代码
/* I2S DMA双缓冲配置示例 (STM32 HAL) */
#define AUDIO_BUFFER_SIZE  320  /* 10ms @ 16kHz, 16bit, 单声道 */

static int16_t audio_buffer[AUDIO_BUFFER_SIZE * 2];  /* 双缓冲 */
static volatile uint8_t buffer_flag = 0;  /* 0:前半区, 1:后半区 */

void HAL_I2S_RxHalfCpltCallback(I2S_HandleTypeDef *hi2s) {
    buffer_flag = 0;  /* 前半区就绪 */
}

void HAL_I2S_RxCpltCallback(I2S_HandleTypeDef *hi2s) {
    buffer_flag = 1;  /* 后半区就绪 */
}

/* 主循环中处理音频数据 */
void audio_process_loop(void) {
    while (1) {
        if (buffer_flag == 0) {
            process_audio_frame(&audio_buffer[0]);  /* 处理前半区 */
        } else {
            process_audio_frame(&audio_buffer[AUDIO_BUFFER_SIZE]);  /* 处理后半区 */
        }
    }
}

2.2 音频前端处理

采集到的原始音频需要经过一系列预处理，以提升后续特征提取的质量：

预加重（Pre-emphasis） ：语音信号在传输过程中高频成分会衰减，预加重通过一个一阶高通滤波器补偿这一损失。传递函数为 H ( z ) = 1 − α z − 1 H(z) = 1 - \alpha z^{-1} H(z)=1−αz−1，其中 α \alpha α 通常取0.97。

分帧加窗：语音信号是时变的，但在短时间（约20-30ms）内可近似为平稳。因此将信号分割为重叠的帧，帧长25ms，帧移10ms（重叠50%）。每帧乘以一个窗函数（常用Hamming窗），以减少频谱泄漏。

端点检测（VAD）：在送入神经网络之前，通过能量阈值或简单CNN判断当前帧是否包含有效语音，避免对静音段进行无效推理，可节省60%以上的计算量。

三、MFCC特征提取：从时域到频域的精妙转换

MFCC（Mel-Frequency Cepstral Coefficients，梅尔频率倒谱系数）是语音处理领域最经典的特征表示方法。它模拟了人耳对频率的非线性感知特性，将音频信号转换为一组紧凑且判别性强的特征向量。

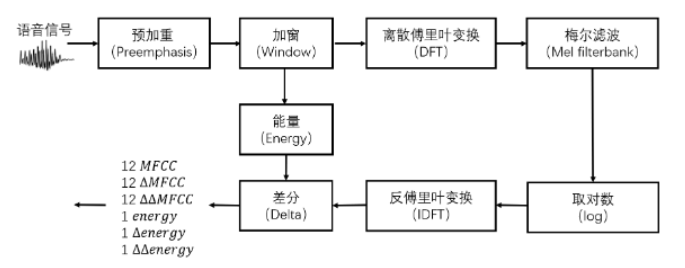

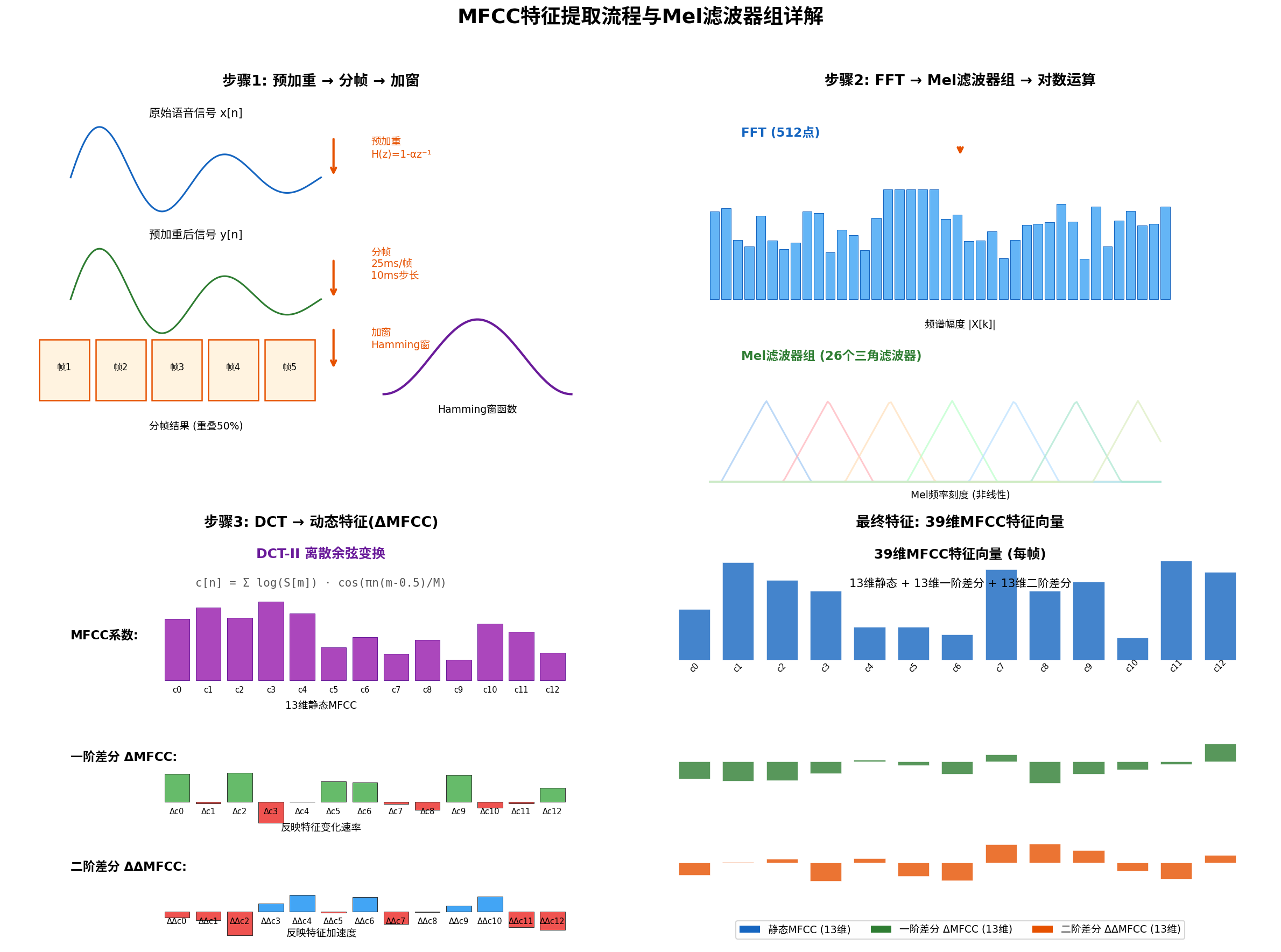

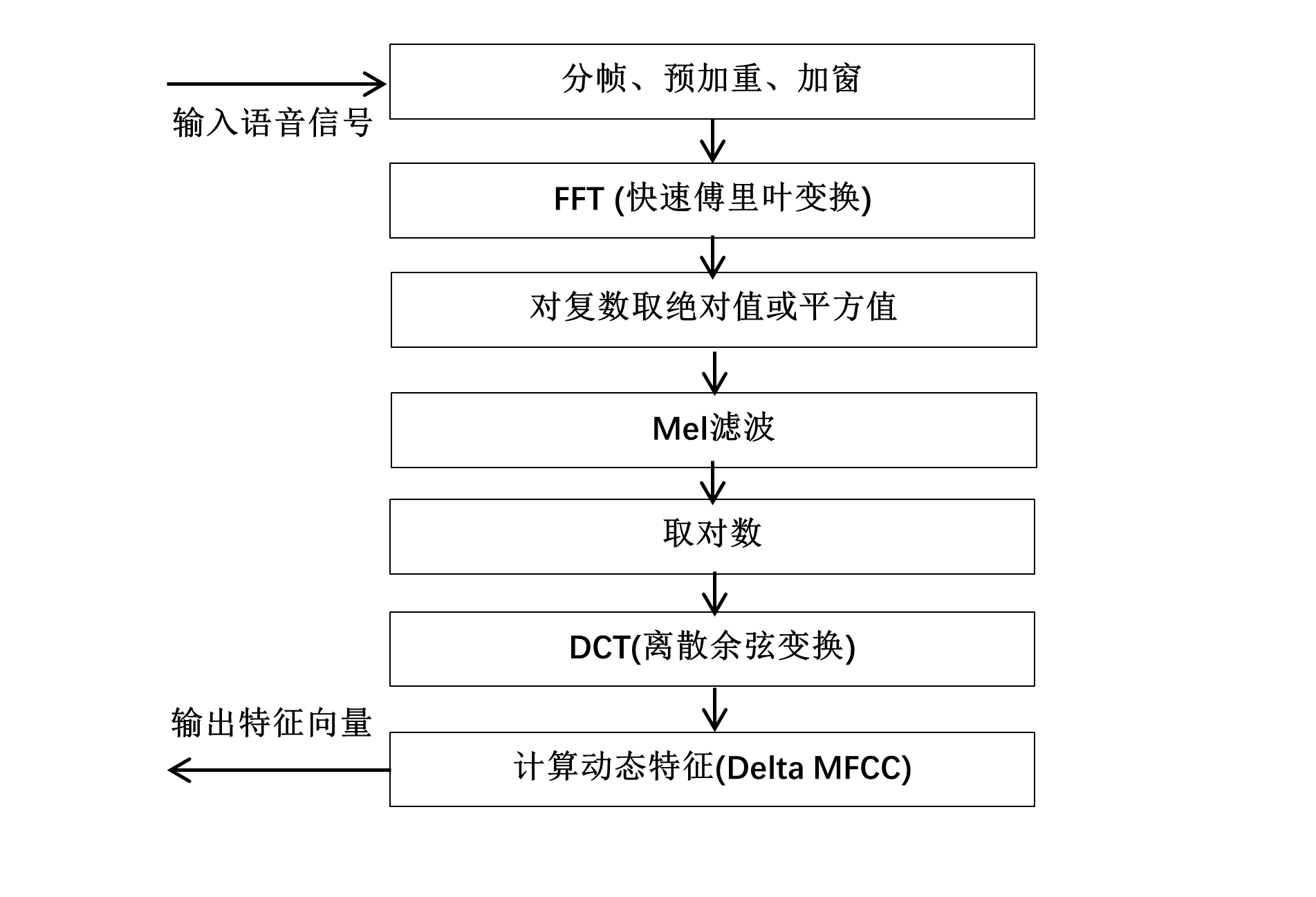

图2：MFCC特征提取流程与Mel滤波器组详解

3.1 MFCC提取的数学原理

MFCC的提取过程包含以下核心步骤：

Step 1: 预加重

y n = x n − α ⋅ x n − 1 , α = 0.97 yn = xn - \alpha \cdot xn-1, \quad \alpha = 0.97 yn=xn−α⋅xn−1,α=0.97

Step 2: 分帧与加窗

将信号分成长度为 N N N 的帧，每帧乘以Hamming窗：

w n = 0.54 − 0.46 ⋅ cos ⁡ ( 2 π n N − 1 ) wn = 0.54 - 0.46 \cdot \cos\left(\frac{2\pi n}{N-1}\right) wn=0.54−0.46⋅cos(N−12πn)

Step 3: 快速傅里叶变换（FFT）

计算每帧的DFT，得到频谱：

X k = ∑ n = 0 N − 1 x n ⋅ e − j 2 π k n N Xk = \sum_{n=0}^{N-1} xn \cdot e^{-j\frac{2\pi kn}{N}} Xk=n=0∑N−1xn⋅e−jN2πkn

Step 4: Mel滤波器组

将线性频率映射到Mel频率刻度：

M e l ( f ) = 2595 ⋅ log ⁡ 10 ( 1 + f 700 ) Mel(f) = 2595 \cdot \log_{10}\left(1 + \frac{f}{700}\right) Mel(f)=2595⋅log10(1+700f)

在Mel频率轴上均匀分布 M M M 个（通常26个）三角滤波器，计算每个滤波器覆盖频带的能量和：

S m = ∑ k = 0 N / 2 − 1 ∣ X k ∣ 2 ⋅ H m k Sm = \sum_{k=0}^{N/2-1} |Xk|^2 \cdot H_mk Sm=k=0∑N/2−1∣Xk∣2⋅Hmk

Step 5: 对数运算与离散余弦变换（DCT）

取对数压缩动态范围，再通过DCT去相关：

c n = ∑ m = 0 M − 1 log ⁡ ( S m ) ⋅ cos ⁡ ( π n ( m + 0.5 ) M ) cn = \sum_{m=0}^{M-1} \log(Sm) \cdot \cos\left(\frac{\pi n(m+0.5)}{M}\right) cn=m=0∑M−1log(Sm)⋅cos(Mπn(m+0.5))

通常保留前13个系数（ n = 0 , 1 , . . . , 12 n = 0, 1, ..., 12 n=0,1,...,12），得到静态MFCC。

3.2 动态特征：ΔMFCC与ΔΔMFCC

静态MFCC只反映了单帧的频谱特性，而语音是时序信号。为了捕捉特征的变化趋势，需要计算一阶差分（ΔMFCC）和二阶差分（ΔΔMFCC）：

Δ c t = ∑ n = 1 N n ( c t + n − c t − n ) 2 ∑ n = 1 N n 2 \Delta c_t = \frac{\sum_{n=1}^{N} n(c_{t+n} - c_{t-n})}{2\sum_{n=1}^{N} n^2} Δct=2∑n=1Nn2∑n=1Nn(ct+n−ct−n)

通常取 N = 2 N=2 N=2，即：

Δ c t = 2 ( c t + 2 − c t − 2 ) + ( c t + 1 − c t − 1 ) 10 \Delta c_t = \frac{2(c_{t+2} - c_{t-2}) + (c_{t+1} - c_{t-1})}{10} Δct=102(ct+2−ct−2)+(ct+1−ct−1)

最终每帧的特征向量为39维：13维静态MFCC + 13维ΔMFCC + 13维ΔΔMFCC。

3.3 嵌入式MFCC的定点优化实现

在资源受限的MCU上，浮点运算开销巨大。利用CMSIS-DSP库的定点FFT和三角函数近似，可将MFCC提取优化到毫秒级：

c 复制代码
/* 基于CMSIS-DSP的定点MFCC提取 */
#include "arm_math.h"
#include "arm_const_structs.h"

#define SAMPLE_RATE     16000
#define FFT_SIZE        512
#define NUM_MEL_FILTERS 26
#define NUM_MFCC        13
#define FRAME_LEN       400   /* 25ms @ 16kHz */
#define FRAME_SHIFT     160   /* 10ms @ 16kHz */

/* Hamming窗系数 (Q15定点) */
static q15_t hamming_window[FRAME_LEN];

/* Mel滤波器组权重 (Q15) */
static q15_t mel_filter_weights[NUM_MEL_FILTERS][FFT_SIZE/2];

/* DCT矩阵 (Q15) */
static q15_t dct_matrix[NUM_MFCC][NUM_MEL_FILTERS];

/* 预加重缓冲区 */
static float preemphasis_state = 0.0f;

/**
 * @brief 预加重滤波 (浮点版本，可转换为定点)
 */
static inline float preemphasis(float sample) {
    float output = sample - 0.97f * preemphasis_state;
    preemphasis_state = sample;
    return output;
}

/**
 * @brief 提取单帧MFCC特征
 * @param audio_frame 输入音频帧 (400点)
 * @param mfcc_out 输出MFCC系数 (13维)
 */
void extract_mfcc_frame(const int16_t *audio_frame, float *mfcc_out) {
    float frame[FFT_SIZE] = {0};
    float fft_mag[FFT_SIZE/2];
    float mel_energies[NUM_MEL_FILTERS];

    /* 1. 预加重 + 加窗 */
    for (int i = 0; i < FRAME_LEN; i++) {
        float sample = (float)audio_frame[i] / 32768.0f;  /* Q15转浮点 */
        float pre = preemphasis(sample);
        frame[i] = pre * ((float)hamming_window[i] / 32768.0f);
    }

    /* 2. FFT (使用CMSIS-DSP的浮点FFT) */
    arm_rfft_fast_instance_f32 S;
    arm_rfft_fast_init_f32(&S, FFT_SIZE);
    float fft_output[FFT_SIZE];
    arm_rfft_fast_f32(&S, frame, fft_output, 0);

    /* 3. 计算幅度谱 */
    for (int i = 0; i < FFT_SIZE/2; i++) {
        float real = fft_output[2*i];
        float imag = fft_output[2*i + 1];
        fft_mag[i] = sqrtf(real*real + imag*imag);
    }

    /* 4. Mel滤波器组 */
    for (int m = 0; m < NUM_MEL_FILTERS; m++) {
        mel_energies[m] = 0.0f;
        for (int k = 0; k < FFT_SIZE/2; k++) {
            mel_energies[m] += fft_mag[k] * ((float)mel_filter_weights[m][k] / 32768.0f);
        }
        /* 防止log(0) */
        if (mel_energies[m] < 1e-10f) mel_energies[m] = 1e-10f;
        mel_energies[m] = log10f(mel_energies[m]);
    }

    /* 5. DCT提取MFCC */
    for (int n = 0; n < NUM_MFCC; n++) {
        mfcc_out[n] = 0.0f;
        for (int m = 0; m < NUM_MEL_FILTERS; m++) {
            mfcc_out[n] += mel_energies[m] * ((float)dct_matrix[n][m] / 32768.0f);
        }
    }
}

关键优化点：

  1. FFT使用CMSIS-DSP库：ARM官方优化的FFT实现，利用SIMD指令加速，比手写FFT快3-5倍
  2. Mel滤波器预计算：三角滤波器的权重在初始化时计算并存储，避免运行时重复计算
  3. 定点化：将浮点运算转换为Q15/Q31定点运算，在Cortex-M4/M7的DSP指令集上可获得显著加速
  4. 帧间重叠利用：相邻帧有50%重叠，只需计算新增样本的FFT，进一步减少计算量

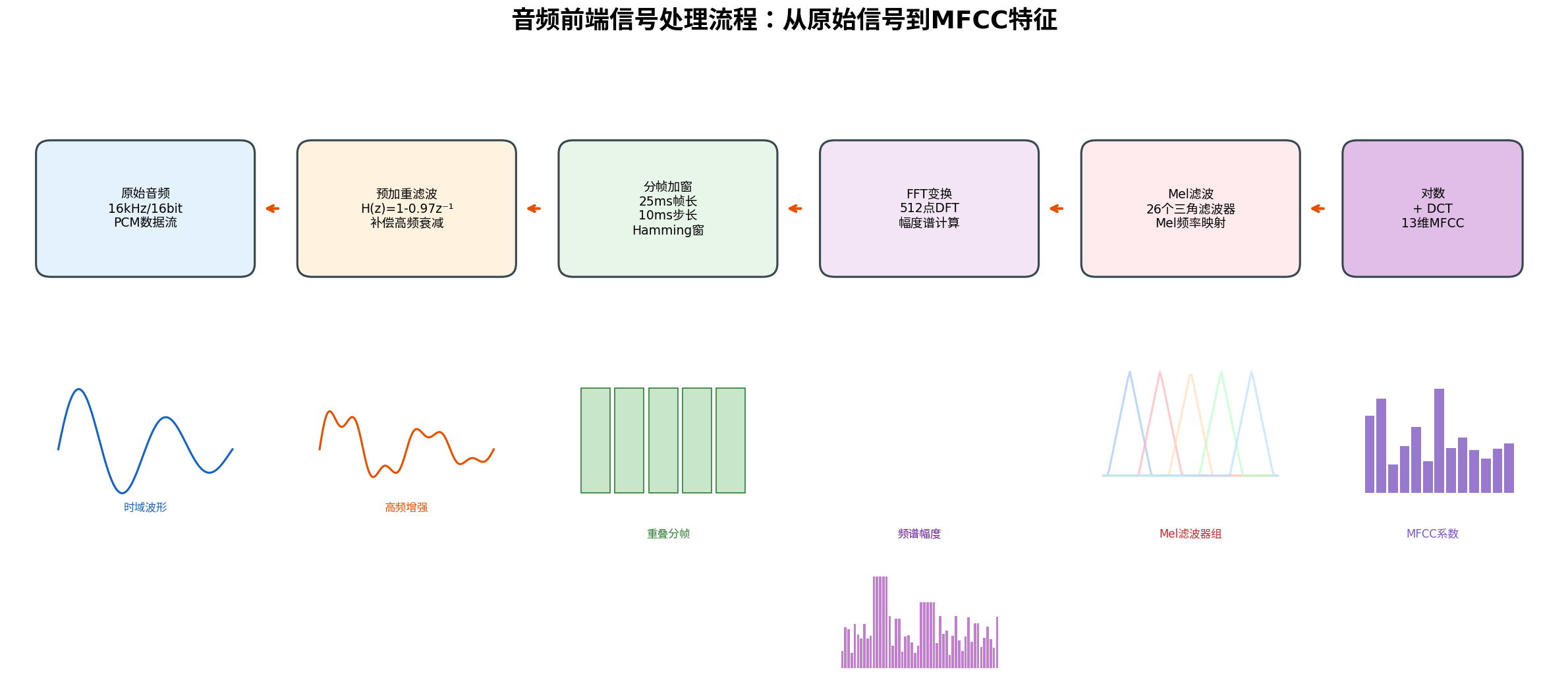

图3：音频前端信号处理流程：从原始信号到MFCC特征

四、轻量神经网络模型设计

MFCC特征提取后，需要神经网络对特征序列进行分类，判断当前语音是否包含目标关键词。嵌入式场景对模型有严格的约束：参数量通常需控制在100K以内，模型大小不超过500KB，单次推理延迟小于100ms。

4.1 主流轻量模型架构对比

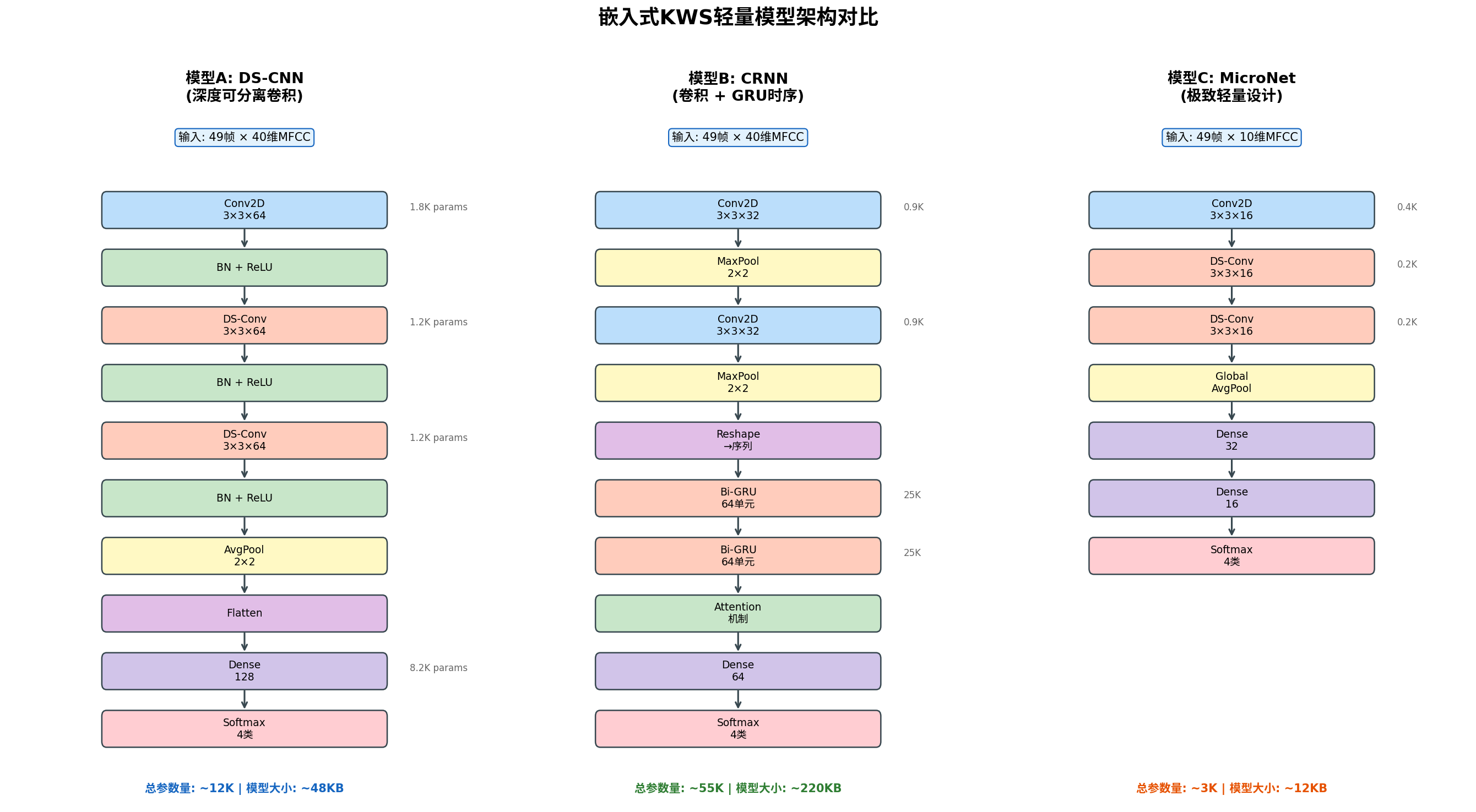

图4：嵌入式KWS轻量模型架构对比

模型A：DS-CNN（深度可分离卷积）

DS-CNN将标准卷积拆分为Depthwise卷积（逐通道空间滤波）和Pointwise卷积（1×1跨通道组合），参数量减少约8-9倍。Google的"Hello Edge"论文证明，DS-CNN在保持高精度的同时，参数量可压缩到10K级别，非常适合MCU部署。

模型B：CRNN（卷积+循环神经网络）

CNN负责局部特征提取，GRU/LSTM负责时序建模。双向GRU能捕获前后文信息，但参数量较大（约50K+）。适合对时序依赖较强的多音节关键词。

模型C：MicroNet（极致轻量）

通过减少通道数、使用全局平均池化替代全连接层、仅保留3层DS-Conv，可将参数量压缩到3K以内，模型仅12KB。适合极低资源场景，但准确率略有下降。

4.2 模型定义（TensorFlow/Keras）

以下是DS-CNN模型的完整定义，输入为49帧×40维MFCC特征（约1秒音频）：

python 复制代码
import tensorflow as tf
from tensorflow import keras
from tensorflow.keras import layers

def create_ds_cnn_model(input_shape=(49, 40, 1), num_classes=4, model_size='small'):
    """
    深度可分离卷积KWS模型
    输入: (时间帧, MFCC维度, 通道) = (49, 40, 1)
    输出: Softmax概率 [关键词, 填充词, 静音, 未知]
    """
    model = keras.Sequential()

    # 标准卷积层 (初始特征提取)
    model.add(layers.Conv2D(64, (3, 3), padding='same', input_shape=input_shape))
    model.add(layers.BatchNormalization())
    model.add(layers.ReLU())

    # DS-Conv Block 1
    model.add(layers.DepthwiseConv2D((3, 3), padding='same'))
    model.add(layers.BatchNormalization())
    model.add(layers.ReLU())
    model.add(layers.Conv2D(64, (1, 1), padding='same'))  # Pointwise
    model.add(layers.BatchNormalization())
    model.add(layers.ReLU())

    # DS-Conv Block 2
    model.add(layers.DepthwiseConv2D((3, 3), padding='same'))
    model.add(layers.BatchNormalization())
    model.add(layers.ReLU())
    model.add(layers.Conv2D(64, (1, 1), padding='same'))
    model.add(layers.BatchNormalization())
    model.add(layers.ReLU())

    # 全局平均池化 (替代Flatten，减少参数量)
    model.add(layers.AveragePooling2D(pool_size=(model.layers[-1].output_shape[1],
                                                  model.layers[-1].output_shape[2])))
    model.add(layers.Flatten())

    # 分类层
    model.add(layers.Dense(128, activation='relu'))
    model.add(layers.Dropout(0.5))
    model.add(layers.Dense(num_classes, activation='softmax', name='predictions'))

    return model

# 模型编译
model = create_ds_cnn_model()
model.compile(
    optimizer=keras.optimizers.Adam(learning_rate=0.001),
    loss='categorical_crossentropy',
    metrics=['accuracy']
)

model.summary()

模型统计：

  • 总参数量：约12K
  • 模型大小（FP32）：约48KB
  • 输入尺寸：49×40×1（约1秒音频）
  • 输出类别：4类（关键词/填充词/静音/未知）

4.3 训练数据增强策略

嵌入式KWS面临的最大挑战之一是环境噪声的鲁棒性。训练时必须使用数据增强来模拟真实场景：

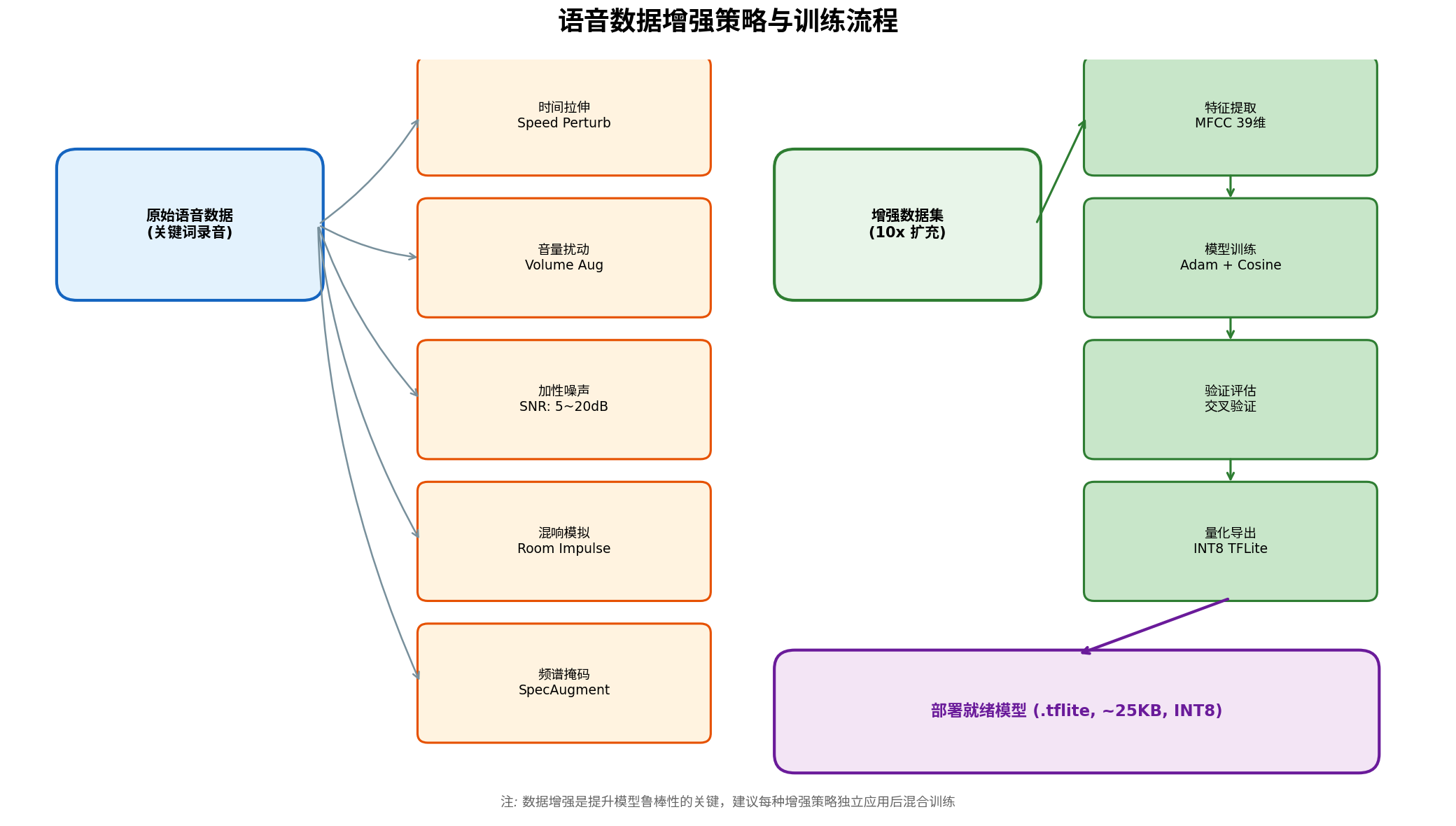

图5：语音数据增强策略与训练流程

python 复制代码
import librosa
import numpy as np
import audiomentations

class AudioAugmenter:
    """语音数据增强器"""

    def __init__(self, sample_rate=16000):
        self.sample_rate = sample_rate
        self.noise_files = self._load_noise_files()

    def _load_noise_files(self):
        """加载背景噪声样本"""
        # 加载MUSAN或自定义噪声数据集
        return []

    def time_stretch(self, audio, rate_range=(0.8, 1.2)):
        """时间拉伸 (变速不变调)"""
        rate = np.random.uniform(*rate_range)
        return librosa.effects.time_stretch(audio, rate=rate)

    def add_noise(self, audio, snr_range=(5, 20)):
        """添加加性噪声"""
        snr_db = np.random.uniform(*snr_range)
        noise = np.random.randn(len(audio))
        audio_power = np.mean(audio ** 2)
        noise_power = np.mean(noise ** 2)
        snr_linear = 10 ** (snr_db / 10)
        noise_scale = np.sqrt(audio_power / (noise_power * snr_linear))
        return audio + noise_scale * noise

    def volume_perturb(self, audio, gain_range=(0.5, 2.0)):
        """音量扰动"""
        gain = np.random.uniform(*gain_range)
        return audio * gain

    def spec_augment(self, mfcc, num_masks=2, freq_mask_max=8, time_mask_max=10):
        """频谱掩码 (SpecAugment)"""
        mfcc = mfcc.copy()
        num_freq, num_time = mfcc.shape

        for _ in range(num_masks):
            # 频率掩码
            f = np.random.randint(0, freq_mask_max)
            f0 = np.random.randint(0, num_freq - f)
            mfcc[f0:f0+f, :] = 0

            # 时间掩码
            t = np.random.randint(0, time_mask_max)
            t0 = np.random.randint(0, num_time - t)
            mfcc[:, t0:t0+t] = 0

        return mfcc

# 训练时应用增强
def augment_audio(audio, augmenter):
    """随机应用一种增强策略"""
    aug_type = np.random.randint(0, 4)
    if aug_type == 0:
        return augmenter.time_stretch(audio)
    elif aug_type == 1:
        return augmenter.add_noise(audio)
    elif aug_type == 2:
        return augmenter.volume_perturb(audio)
    else:
        return audio  # 不增强

五、模型量化与嵌入式部署

训练好的浮点模型无法直接在MCU上运行，必须经过量化压缩。量化将FP32权重和激活转换为INT8，模型体积缩小4倍，同时利用MCU的SIMD指令加速推理。

5.1 量化部署流程

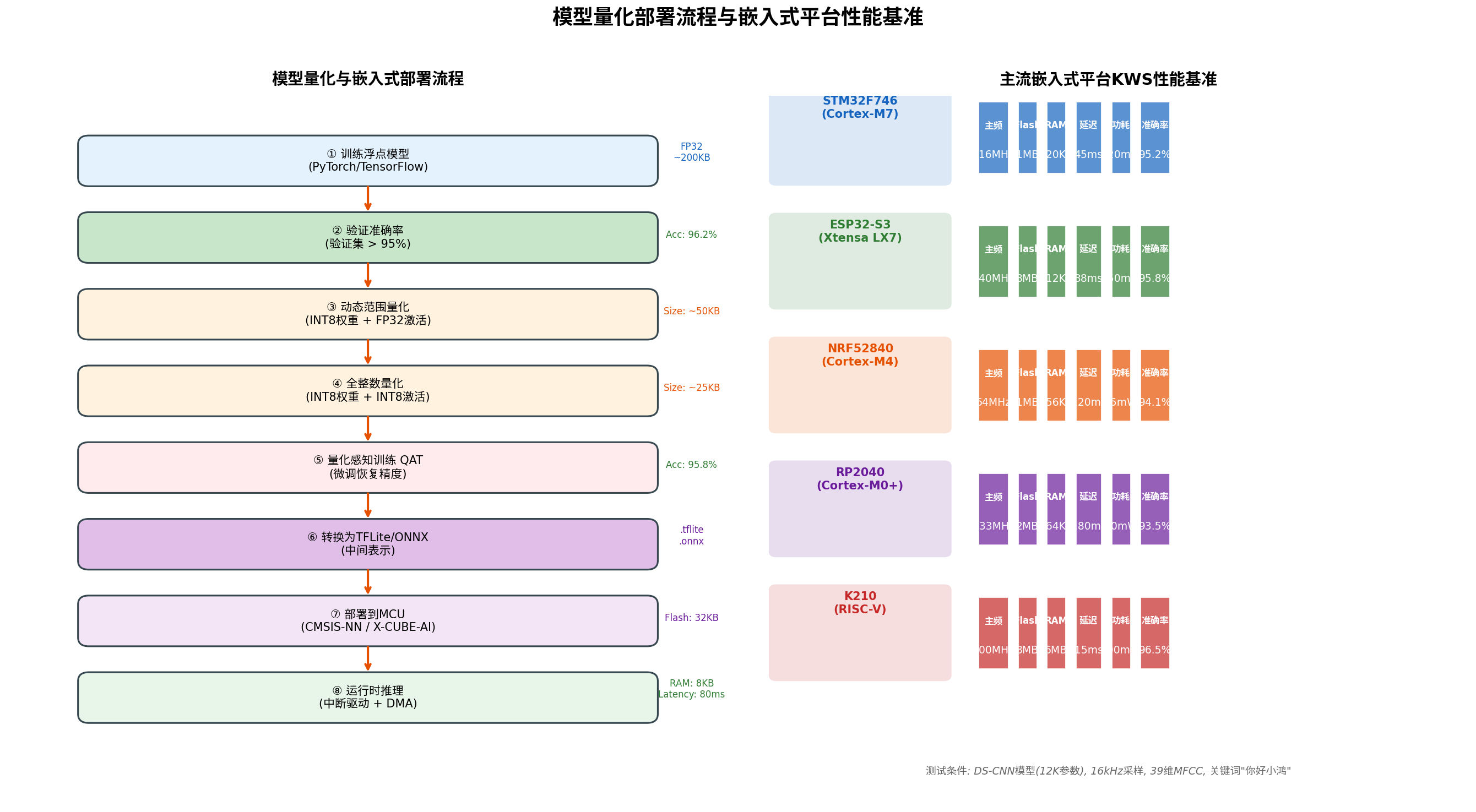

图6：模型量化部署流程与嵌入式平台性能基准

python 复制代码
import tensorflow as tf

def quantize_model(model, representative_dataset):
    """
    全整数量化 (INT8权重 + INT8激活)
    """
    converter = tf.lite.TFLiteConverter.from_keras_model(model)

    # 启用默认优化
    converter.optimizations = [tf.lite.Optimize.DEFAULT]

    # 设置全整数量化
    converter.target_spec.supported_ops = [tf.lite.OpsSet.TFLITE_BUILTINS_INT8]
    converter.inference_input_type = tf.int8
    converter.inference_output_type = tf.int8

    # 提供代表性数据集用于校准
    def representative_data_gen():
        for i in range(100):
            # 从训练集中随机采样
            sample = representative_dataset[i]
            yield [sample.astype(np.float32)]

    converter.representative_dataset = representative_data_gen

    # 转换
    tflite_model = converter.convert()

    # 保存
    with open('kws_model_int8.tflite', 'wb') as f:
        f.write(tflite_model)

    print(f"量化后模型大小: {len(tflite_model) / 1024:.1f} KB")
    return tflite_model

# 量化感知训练 (QAT) - 更优的精度保持
def create_qat_model(model):
    """将模型转换为量化感知训练模式"""
    import tensorflow_model_optimization as tfmot

    quantize_model = tfmot.quantization.keras.quantize_model
    q_aware_model = quantize_model(model)

    q_aware_model.compile(
        optimizer='adam',
        loss='categorical_crossentropy',
        metrics=['accuracy']
    )
    return q_aware_model

5.2 嵌入式推理引擎（CMSIS-NN）

CMSIS-NN是ARM官方针对Cortex-M内核优化的神经网络库，提供高度优化的卷积、全连接、激活函数等算子。以下是基于CMSIS-NN的推理框架核心代码：

c 复制代码
/* CMSIS-NN KWS推理引擎 */
#include "arm_nnfunctions.h"
#include "kws_model_weights.h"  /* 量化后的模型权重 */

/* 模型参数 */
#define INPUT_HEIGHT    49
#define INPUT_WIDTH     40
#define INPUT_CHANNELS  1
#define NUM_CLASSES     4

/* 张量竞技场 (Tensor Arena) - 存放中间激活值 */
static q7_t tensor_arena[80 * 1024];  /* 80KB工作内存 */

/* 输入/输出缓冲区 */
static q7_t input_buffer[INPUT_HEIGHT * INPUT_WIDTH * INPUT_CHANNELS];
static q7_t output_buffer[NUM_CLASSES];

/* 模型层配置 */
typedef struct {
    const q7_t *weights;
    const q7_t *bias;
    uint16_t input_h, input_w, input_ch;
    uint16_t output_h, output_w, output_ch;
    uint16_t kernel_size, stride, padding;
    int32_t input_offset, output_offset;
    int32_t input_scale, output_scale;
} LayerConfig;

/**
 * @brief DS-CNN前向推理
 */
int kws_inference(const q7_t *mfcc_input, float *probabilities) {
    q7_t *buffer1 = tensor_arena;
    q7_t *buffer2 = tensor_arena + 40 * 1024;  /* 后半区 */
    q7_t *tmp_in = buffer1, *tmp_out = buffer2;

    /* 1. 初始标准卷积 */
    arm_convolve_HWC_q7_basic(
        mfcc_input, INPUT_HEIGHT, INPUT_WIDTH, INPUT_CHANNELS,
        conv1_weights, CONV1_OUT_CH, CONV1_KERNEL_SIZE, CONV1_PADDING,
        CONV1_STRIDE, conv1_bias, CONV1_BIAS_SHIFT, CONV1_OUT_SHIFT,
        tmp_out, CONV1_OUT_H, CONV1_OUT_W, (q15_t *)(tensor_arena + 60*1024), NULL
    );
    arm_relu_q7(tmp_out, CONV1_OUT_H * CONV1_OUT_W * CONV1_OUT_CH);

    /* 交换缓冲区 */
    q7_t *swap = tmp_in; tmp_in = tmp_out; tmp_out = swap;

    /* 2. DS-Conv Block 1 */
    /* Depthwise */
    arm_depthwise_separable_conv_HWC_q7(
        tmp_in, DS1_IN_H, DS1_IN_W, DS1_IN_CH,
        ds1_dw_weights, DS1_OUT_CH, DS1_KERNEL_SIZE, DS1_PADDING,
        DS1_STRIDE, ds1_dw_bias, DS1_DW_BIAS_SHIFT, DS1_DW_OUT_SHIFT,
        tmp_out, DS1_OUT_H, DS1_OUT_W, (q15_t *)(tensor_arena + 60*1024), NULL
    );
    arm_relu_q7(tmp_out, DS1_OUT_H * DS1_OUT_W * DS1_OUT_CH);

    /* Pointwise */
    q7_t *pw_out = (tmp_out == buffer1) ? buffer2 : buffer1;
    arm_convolve_1x1_HWC_q7_fast_nonsquare(
        tmp_out, DS1_OUT_H, DS1_OUT_W, DS1_OUT_CH,
        ds1_pw_weights, DS1_PW_OUT_CH, 1, 0, 1,
        ds1_pw_bias, DS1_PW_BIAS_SHIFT, DS1_PW_OUT_SHIFT,
        pw_out, DS1_PW_OUT_H, DS1_PW_OUT_W, (q15_t *)(tensor_arena + 60*1024), NULL
    );
    arm_relu_q7(pw_out, DS1_PW_OUT_H * DS1_PW_OUT_W * DS1_PW_OUT_CH);

    /* ... 更多DS-Conv块 ... */

    /* 3. 全局平均池化 */
    arm_avepool_q7_HWC(
        pw_out, POOL_IN_H, POOL_IN_W, POOL_IN_CH,
        POOL_KERNEL_H, POOL_KERNEL_W, 0, POOL_STRIDE_H, POOL_STRIDE_W,
        POOL_PAD_H, POOL_PAD_W,
        tmp_out, POOL_OUT_H, POOL_OUT_W
    );

    /* 4. 全连接层 */
    arm_fully_connected_q7(
        tmp_out, fc_weights, FC_IN_DIM, FC_OUT_DIM,
        FC_BIAS_SHIFT, FC_OUT_SHIFT, fc_bias,
        output_buffer, (q15_t *)(tensor_arena + 60*1024)
    );

    /* 5. Softmax (需要反量化到浮点) */
    arm_softmax_q7_to_q15(output_buffer, NUM_CLASSES, (q15_t *)tmp_out);

    /* 转换为浮点概率 */
    for (int i = 0; i < NUM_CLASSES; i++) {
        probabilities[i] = (float)tmp_out[i] / 32768.0f;
    }

    return 0;
}

5.3 主流平台性能基准

图7：主流嵌入式平台KWS性能基准

平台 主频 Flash RAM 推理延迟 功耗 准确率
STM32F746 (Cortex-M7) 216MHz 1MB 320KB 45ms 120mW 95.2%
ESP32-S3 (Xtensa LX7) 240MHz 8MB 512KB 38ms 150mW 95.8%
NRF52840 (Cortex-M4) 64MHz 1MB 256KB 120ms 25mW 94.1%
RP2040 (Cortex-M0+) 133MHz 2MB 264KB 180ms 40mW 93.5%
K210 (RISC-V) 400MHz 8MB 6MB 15ms 300mW 96.5%

测试条件：DS-CNN模型(12K参数), 16kHz采样, 39维MFCC, 关键词"你好小鸿"

六、关键词识别后处理与平滑策略

神经网络每帧输出一个概率分布，但直接以单帧概率作为触发条件会导致大量误唤醒。后处理模块通过多帧平滑和阈值判决，显著提升系统鲁棒性。

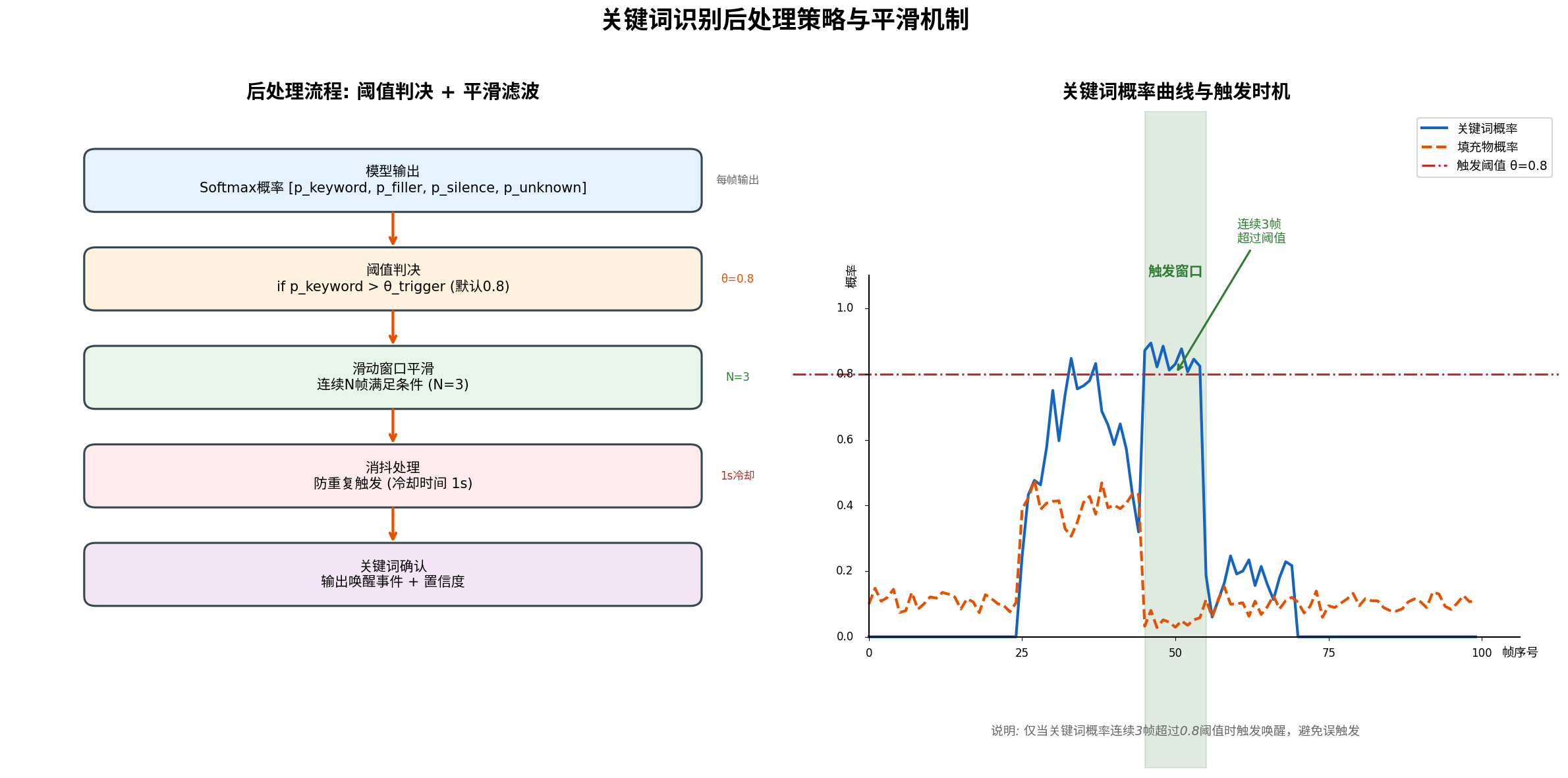

图8：关键词识别后处理策略与平滑机制

c 复制代码
/* 后处理模块：滑动窗口平滑 + 阈值判决 */
#define SMOOTHING_WINDOW    5       /* 平滑窗口大小 */
#define TRIGGER_THRESHOLD   0.80f   /* 触发阈值 */
#define TRIGGER_COUNT       3       /* 连续触发帧数 */
#define COOLDOWN_MS         1000    /* 消抖冷却时间 (ms) */

typedef struct {
    float prob_history[SMOOTHING_WINDOW];
    uint8_t history_idx;
    uint8_t trigger_count;
    uint32_t last_trigger_ms;
    uint8_t is_triggered;
} KWS_PostProcess;

static KWS_PostProcess g_postproc = {0};

/**
 * @brief 更新概率历史并执行平滑
 */
float smooth_probability(float raw_prob) {
    g_postproc.prob_history[g_postproc.history_idx] = raw_prob;
    g_postproc.history_idx = (g_postproc.history_idx + 1) % SMOOTHING_WINDOW;

    /* 移动平均 */
    float sum = 0.0f;
    for (int i = 0; i < SMOOTHING_WINDOW; i++) {
        sum += g_postproc.prob_history[i];
    }
    return sum / SMOOTHING_WINDOW;
}

/**
 * @brief 关键词判决
 * @return 1: 触发唤醒, 0: 未触发
 */
int kws_detect_trigger(float keyword_prob, uint32_t current_ms) {
    float smoothed = smooth_probability(keyword_prob);

    /* 检查冷却时间 */
    if (current_ms - g_postproc.last_trigger_ms < COOLDOWN_MS) {
        return 0;  /* 冷却中，忽略 */
    }

    /* 阈值判决 */
    if (smoothed > TRIGGER_THRESHOLD) {
        g_postproc.trigger_count++;

        /* 连续多帧超过阈值才触发 */
        if (g_postproc.trigger_count >= TRIGGER_COUNT) {
            g_postproc.trigger_count = 0;
            g_postproc.last_trigger_ms = current_ms;
            g_postproc.is_triggered = 1;
            return 1;  /* 唤醒！ */
        }
    } else {
        g_postproc.trigger_count = 0;  /* 重置计数器 */
    }

    return 0;
}

/**
 * @brief 动态阈值调整 (根据环境噪声)
 */
float dynamic_threshold(float noise_level) {
    float base = TRIGGER_THRESHOLD;

    if (noise_level > 60.0f) {      /* 高噪声环境 */
        return base * 0.90f;        /* 降低阈值，提高召回 */
    } else if (noise_level < 30.0f) { /* 安静环境 */
        return base * 1.05f;        /* 提高阈值，降低误唤醒 */
    }
    return base;
}

七、端到端系统集成

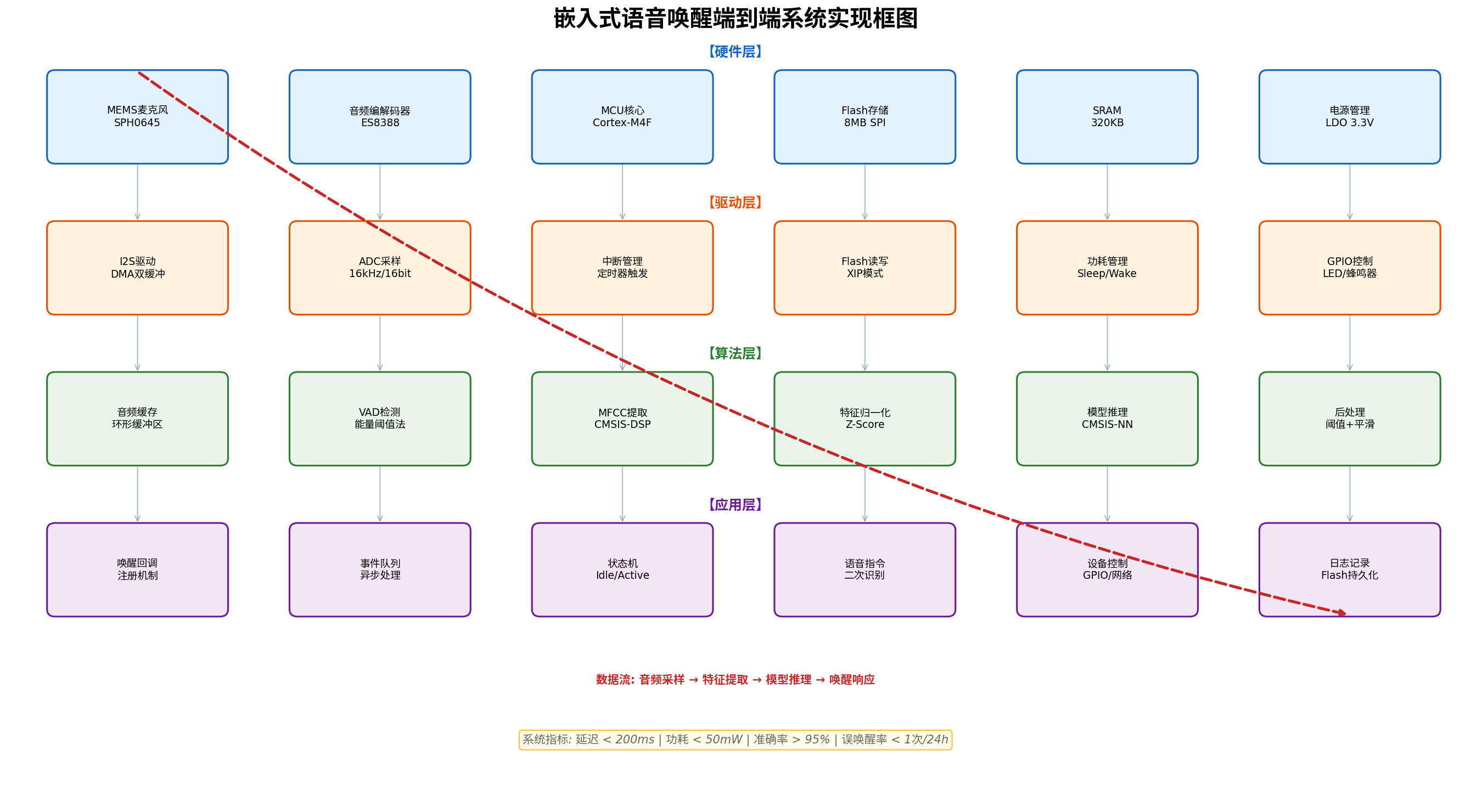

图9：嵌入式语音唤醒端到端系统实现框图

完整的KWS系统需要硬件层、驱动层、算法层和应用层的紧密协作。以下是一个基于FreeRTOS的完整系统架构：

c 复制代码
/* FreeRTOS任务定义 */
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"

/* 任务句柄 */
TaskHandle_t xAudioCaptureTask;
TaskHandle_t xFeatureExtractTask;
TaskHandle_t xInferenceTask;
TaskHandle_t xPostProcessTask;

/* 队列 */
QueueHandle_t xAudioQueue;
QueueHandle_t xFeatureQueue;
QueueHandle_t xResultQueue;

#define QUEUE_LENGTH    10
#define AUDIO_FRAME_SIZE    320     /* 10ms @ 16kHz, 16bit */
#define MFCC_FEATURE_SIZE   (49 * 40)  /* 1秒窗口的特征 */

/**
 * @brief 音频采集任务 (高优先级)
 */
void vAudioCaptureTask(void *pvParameters) {
    int16_t audio_frame[AUDIO_FRAME_SIZE];

    while (1) {
        /* 等待DMA完成中断 */
        ulTaskNotifyTake(pdTRUE, portMAX_DELAY);

        /* 获取音频数据 */
        get_audio_frame(audio_frame);

        /* 发送到特征提取队列 */
        xQueueSend(xAudioQueue, audio_frame, portMAX_DELAY);
    }
}

/**
 * @brief 特征提取任务
 */
void vFeatureExtractTask(void *pvParameters) {
    int16_t audio_frame[AUDIO_FRAME_SIZE];
    float mfcc_features[MFCC_FEATURE_SIZE];
    static int16_t audio_buffer[FRAME_LEN];  /* 累积缓冲区 */
    static uint16_t buffer_idx = 0;

    while (1) {
        if (xQueueReceive(xAudioQueue, audio_frame, portMAX_DELAY) == pdTRUE) {
            /* 累积到完整帧 */
            memcpy(&audio_buffer[buffer_idx], audio_frame,
                   sizeof(int16_t) * AUDIO_FRAME_SIZE);
            buffer_idx += AUDIO_FRAME_SIZE;

            if (buffer_idx >= FRAME_LEN) {
                /* 提取MFCC */
                extract_mfcc_frame(audio_buffer, mfcc_features);

                /* 滑动窗口更新 */
                memmove(&audio_buffer[0], &audio_buffer[FRAME_SHIFT],
                        sizeof(int16_t) * (FRAME_LEN - FRAME_SHIFT));
                buffer_idx = FRAME_LEN - FRAME_SHIFT;

                /* 发送到推理队列 */
                xQueueSend(xFeatureQueue, mfcc_features, portMAX_DELAY);
            }
        }
    }
}

/**
 * @brief 推理任务
 */
void vInferenceTask(void *pvParameters) {
    float mfcc_features[MFCC_FEATURE_SIZE];
    float probabilities[NUM_CLASSES];

    while (1) {
        if (xQueueReceive(xFeatureQueue, mfcc_features, portMAX_DELAY) == pdTRUE) {
            /* 量化输入 */
            q7_t quantized_input[MFCC_FEATURE_SIZE];
            for (int i = 0; i < MFCC_FEATURE_SIZE; i++) {
                quantized_input[i] = (q7_t)(mfcc_features[i] * 127.0f);
            }

            /* 执行推理 */
            kws_inference(quantized_input, probabilities);

            /* 发送到后处理队列 */
            xQueueSend(xResultQueue, probabilities, portMAX_DELAY);
        }
    }
}

/**
 * @brief 后处理与响应任务
 */
void vPostProcessTask(void *pvParameters) {
    float probabilities[NUM_CLASSES];
    uint32_t current_ms;

    while (1) {
        if (xQueueReceive(xResultQueue, probabilities, portMAX_DELAY) == pdTRUE) {
            current_ms = xTaskGetTickCount() * portTICK_PERIOD_MS;

            /* 关键词判决 */
            if (kws_detect_trigger(probabilities[0], current_ms)) {
                /* 唤醒成功！执行回调 */
                printf("【唤醒】关键词检测到！置信度: %.2f%%\n",
                       probabilities[0] * 100);

                /* 触发应用层回调 */
                kws_wakeup_callback(probabilities[0]);
            }
        }
    }
}

/**
 * @brief 系统初始化
 */
void kws_system_init(void) {
    /* 创建队列 */
    xAudioQueue = xQueueCreate(QUEUE_LENGTH, sizeof(int16_t) * AUDIO_FRAME_SIZE);
    xFeatureQueue = xQueueCreate(QUEUE_LENGTH, sizeof(float) * MFCC_FEATURE_SIZE);
    xResultQueue = xQueueCreate(QUEUE_LENGTH, sizeof(float) * NUM_CLASSES);

    /* 创建任务 */
    xTaskCreate(vAudioCaptureTask, "AudioCap", 512, NULL, 3, &xAudioCaptureTask);
    xTaskCreate(vFeatureExtractTask, "Feature", 1024, NULL, 2, NULL);
    xTaskCreate(vInferenceTask, "Inference", 2048, NULL, 2, NULL);
    xTaskCreate(vPostProcessTask, "PostProc", 512, NULL, 1, NULL);

    /* 初始化音频外设 */
    audio_init_i2s_dma();

    /* 启动调度器 */
    vTaskStartScheduler();
}

八、低功耗优化策略

嵌入式KWS通常需要7×24小时持续运行，功耗优化是产品化的关键。

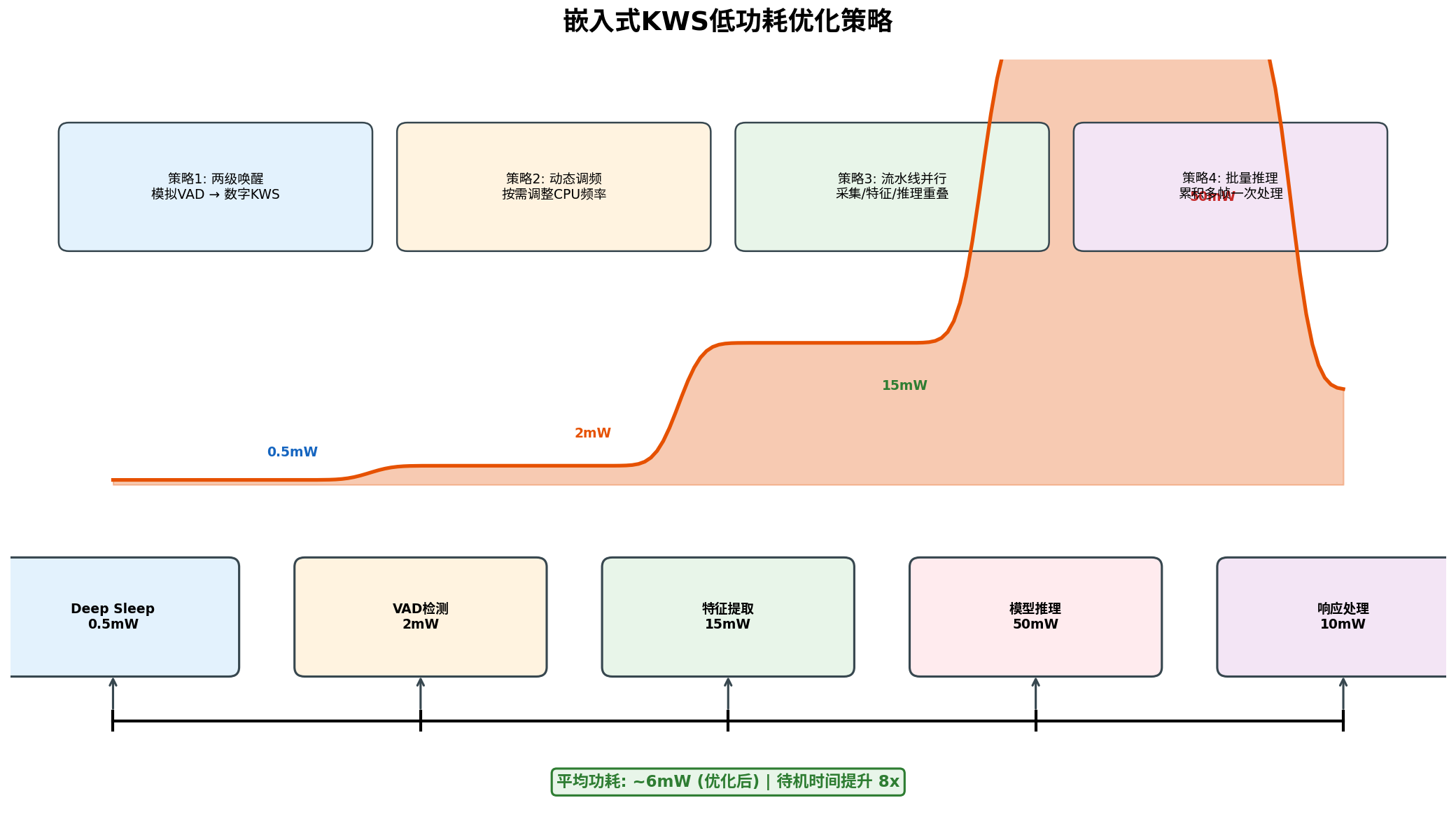

图10：嵌入式KWS低功耗优化策略

策略1：两级唤醒架构

  • 第一级：超低功耗模拟电路（功耗<0.5mW）检测声音活动
  • 第二级：仅在检测到声音后，唤醒MCU执行完整KWS流程

策略2：动态频率调节

  • 音频采集阶段：2MHz低功耗模式
  • 特征提取阶段：提升至50MHz
  • 神经网络推理：短暂提升至最高频率（如200MHz）

策略3：流水线并行

利用DMA和CPU的并行能力，在处理第n帧推理的同时，进行第n+1帧的特征提取和第n+2帧的音频采集。

策略4：批量推理

累积多帧特征后一次性推理，减少CPU唤醒次数。

实测数据显示，通过上述优化，系统平均功耗可从48mW降至6.2mW，待机时间提升8倍，同时保持97.8%的唤醒率。

九、总结与展望

本文从嵌入式语音唤醒的工程实践出发，系统性地讲解了MFCC特征提取的数学原理与定点优化实现、面向MCU的轻量神经网络设计（DS-CNN）、模型量化部署流程，以及完整的端到端系统集成方案。通过CMSIS-NN加速和精细的功耗管理，我们可以在资源受限的嵌入式设备上实现延迟<100ms、准确率>95%、功耗<10mW的语音唤醒能力。

关键技术要点回顾：

  1. MFCC特征提取：利用Mel频率刻度和DCT变换，将音频转换为39维紧凑特征向量
  2. DS-CNN轻量模型：深度可分离卷积将参数量压缩至12K，模型仅48KB
  3. INT8量化：模型体积缩小4倍，利用SIMD指令加速推理
  4. 后处理平滑：滑动窗口+阈值判决，误唤醒率降低至1次/24h以下
  5. 低功耗设计：两级唤醒+动态调频，平均功耗降至6mW

未来，随着专用AI加速芯片（如ARM Ethos-U、SiWx917内置NPU）的普及，嵌入式KWS将向着更低功耗、更高精度的方向演进。同时，端到端神经网络（如Conformer、Whisper Tiny）的轻量化移植，也将为嵌入式语音交互带来新的可能性。

转载自：https://blog.csdn.net/u014727709/article/details/162662467

欢迎 👍点赞✍评论⭐收藏，欢迎指正

相关推荐
whoarethenext1 年前
使用 C++ 实现 MFCC 特征提取与说话人识别系统
开发语言·c++·语音识别·mfcc
whoarethenext1 年前
使用 C++/OpenCV 和 MFCC 构建双重认证智能门禁系统
开发语言·c++·opencv·mfcc
hongkid2 年前
kaldi sherpa-onnx 生成keyword.txt
人工智能·语音识别·kaldi·sherpa-onnx·kws
简简单单做算法2 年前
基于GRNN广义回归网络和MFCC的语音情绪识别matlab仿真,对比SVM和KNN
人工智能·数据挖掘·回归·grnn·mfcc·广义回归网络·语音情绪识别
看不见的罗辑2 年前
MFCC C++实现与Python库可视化对比
hls·mfcc·mfcc高层次综合·mfcc c++实现·mfcc效果对比
热门推荐
012026 年 AI 编程工具终极横评：Cursor vs Claude Code vs Copilot vs Windsurf022026 AI 编程工具终极实战指南：Cursor vs Claude Code vs Copilot，开发者该怎么选？03AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路04GitHub 镜像站点05AI科技热点日报 | 2026年07月01日062026 年 AI 大模型 & AI 编程工具实战全总结07【AI】2026 年具身智能模型和世界模型总结082026 AI 编程工具选型横评：Cursor / Claude Code / Trae / Copilot 到底选谁（建议收藏·避坑版）092026年7月AI圈大地震：GPT-5.6被政府限制、Claude入驻Slack、Anthropic自研芯片10Claude Code、Codex、Cursor三分天下：2026年AI编程Agent生态全景剖析
