【电子基础——电容】

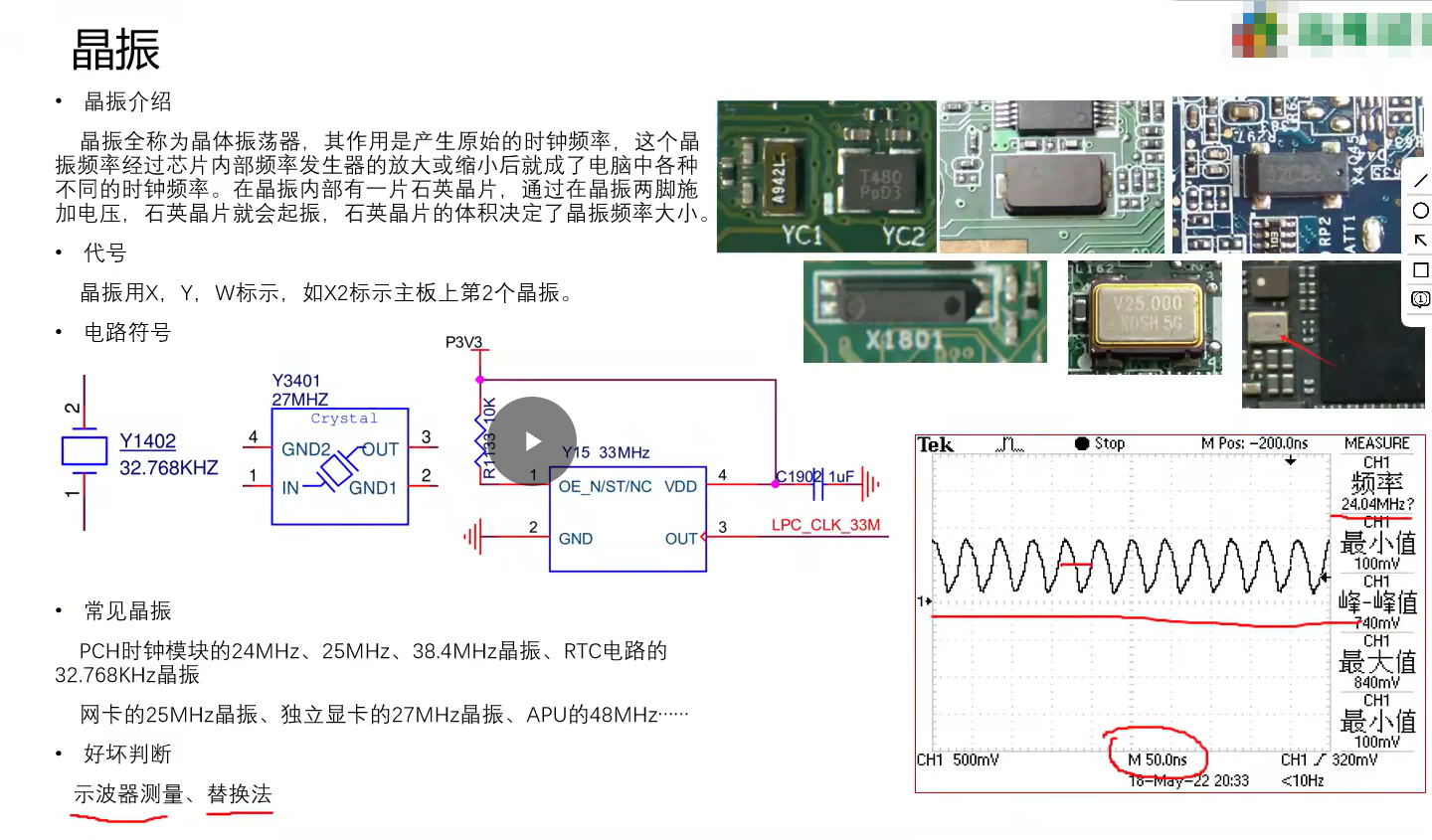

晶振(晶体振荡器)核心作用

1. 一句话总结

给主板、芯片提供稳定、精准的标准时钟频率,相当于电路的"心跳/计时器",所有数字芯片靠它同步工作。

2. 详细原理

数字电路(CPU、南桥、EC、声卡、网卡)只认高低电平,执行运算、传输信号都需要统一节拍:

  • 没有晶振:芯片信号混乱、时序错乱,不开机、反复重启、不认硬件;
  • 有晶振:持续输出固定频率脉冲,芯片按这个节奏有序运行。

3. 笔记本主板上常见晶振分工

  1. 32.768K 实时时钟晶振(RTC晶振)

    纽扣电池供电,待机一直工作。

    作用:保存系统时间、BIOS待机唤醒、关机后维持时钟。

    损坏现象:时间每次开机重置、无法唤醒、待机漏电、不开机。

  2. 26M/27M 无线网卡晶振

    给WiFi、蓝牙提供频率,坏了:搜不到WiFi、蓝牙失效。

  3. 100M、125M、200M、27M 主板主晶振(CPU/EC/声卡)

    • EC晶振:控制开机、充电、风扇,损坏直接按开机键无反应;
    • CPU/内存晶振:负责核心运算,损坏黑屏、不跑码;
    • 声卡晶振:无声音、爆音。

4. 维修里晶振典型故障表现

  1. 开机无任何反应,电流卡在待机不起跳;
  2. 能通电,但黑屏、不显示LOGO;
  3. 时间每次开机归零;
  4. WiFi/蓝牙时有时无;
  5. 蓝屏、反复重启、USB识别不稳定。

5. 简单判断要点

万用表测晶振两脚应有小幅电压差,示波器能看到正弦波;无波形=晶振损坏或周边起振电容损坏。

电容核心作用(笔记本维修专用版,通俗易懂)

一、基础原理

电容:存电、放电,相当于电路里的"微型小电池、缓冲蓄水池",通交流、隔直流。

二、主板上五大核心作用

1. 滤波(最常见,电源电路到处都是)

芯片供电电压会有杂波、抖动,电容并联在供电脚,把杂波吸收掉,输出平稳干净电压。

  • 故障:电容鼓包/漏电 → 电压不稳、蓝屏、重启、掉电、黑屏、进系统卡顿。
    笔记本CPU、显卡、内存供电一堆贴片电容,就是干这个。

2. 储能、稳压缓冲

芯片瞬间突然大电流工作(比如CPU瞬间满载),电源来不及供电,电容瞬间放电补电,防止电压瞬间拉低。

没有它:一负载就掉电、电流跳变异常。

3. 耦合/隔直(音频、信号线路)

隔断直流电压,只让交流信号通过。

声卡音频线路的耦合电容坏了:杂音、无声、单声道。

4. 谐振、起振(配合晶振)

晶振旁边两颗小电容叫起振电容,和晶振配合才能产生稳定时钟波形。

损坏:晶振不起振、不开机、时间重置、WiFi失效。

5. 升压/自举、延时

  1. 升压电路里配合二极管、电感抬高电压;
  2. 部分电路利用电容充放电做延时控制(EC开机时序)。

三、维修常见电容分类&故障现象

  1. 电解电容(带橡胶皮,容易鼓包漏液)
    多用于大电流供电,鼓包后容量下降,典型:开机掉电、死机。
  2. 贴片陶瓷电容(主板密密麻麻小黑方块)
    体积小,容易摔裂、短路;短路直接拉低供电,不开机、待机大漏电。
  3. 钽电容
    耐压低,击穿会短路,极易烧芯片。

四、快速总结维修口诀

电容稳电压、滤杂波;

晶振配电容,时钟才能跑;

电容短路不开机,容量不足频繁掉电。
