在GNSS接收机设计中，射频前端的噪声系数直接决定了整机的灵敏度上限。卫星信号到达地面时已极其微弱，通常低于-130dBm，必须在引入尽可能少额外噪声的前提下进行有效放大，才能满足后续基带处理的信噪比要求。AT2659S是一款采用SiGe工艺制造的低功耗、高增益、低噪声放大器芯片，支持L1频段多模式全球卫星定位，可应用于北斗二代、GPS、伽利略、Glonass等GNSS导航设备中。
AT2659S的工作频率范围为1550MHz至1615MHz，完整覆盖了全球四大卫星导航系统的L1频段：GPS L1（1575.42MHz）、北斗B1I（1561.098MHz）、GLONASS L1（约1602MHz）以及GALILEO E1（1575.42MHz）。这一宽频带特性使AT2659S能够同时支持多个导航系统的信号接收，为多模联合定位提供统一的射频前端方案，一颗芯片即可覆盖主流GNSS L1频段应用需求。
噪声系数是LNA最为关键的指标之一。AT2659S的典型噪声系数为0.8dB，在L1频段同类LNA中处于前列。以1575.42MHz、1561.098MHz和1602MHz三个中心频率分别测试，噪声系数均保持在0.8dB的典型水平。这一低噪声特性可有效降低整机噪声系数，显著提升弱信号环境下的定位可用性。
功率增益方面，AT2659S提供典型值20dB的增益，输入1dB压缩点典型值为-15dBm。20dB的高增益意味着天线接收到的微弱卫星信号经过一级放大后即可达到足够强度，从而降低对后端滤波器、混频器等环节的增益压力，简化接收链路设计。输入回损典型值为13dB至20dB（取决于匹配电感取值），输出回损典型值为15dB，反向隔离度典型值为33dB至34dB，确保了端口间的良好匹配与隔离。
AT2659S支持1.4V至3.6V的宽电源电压范围，可兼容多种供电方案，包括直接使用锂电池供电以及1.8V低电压系统。芯片典型工作电流仅为4.4mA，在同类产品中处于较低水平，有助于延长电池供电设备的续航时间。
AT2659S内部集成使能控制电路（SHDN引脚）：当SHDN为高电平时芯片正常工作，为低电平时进入休眠模式，关断电流仅4μA。这一特性适合需要间歇性工作或待机功耗要求严格的系统。
芯片采用SOT23-6封装，尺寸为2.9mm × 2.8mm × 1.1mm。所有管脚均提供2.0KV HBM ESD保护，在贴装和整机装配过程中提供了基本的静电防护能力。芯片内部集成了50Ω输出匹配电路，射频输出端可直接与后端滤波器进行50Ω阻抗匹配连接。

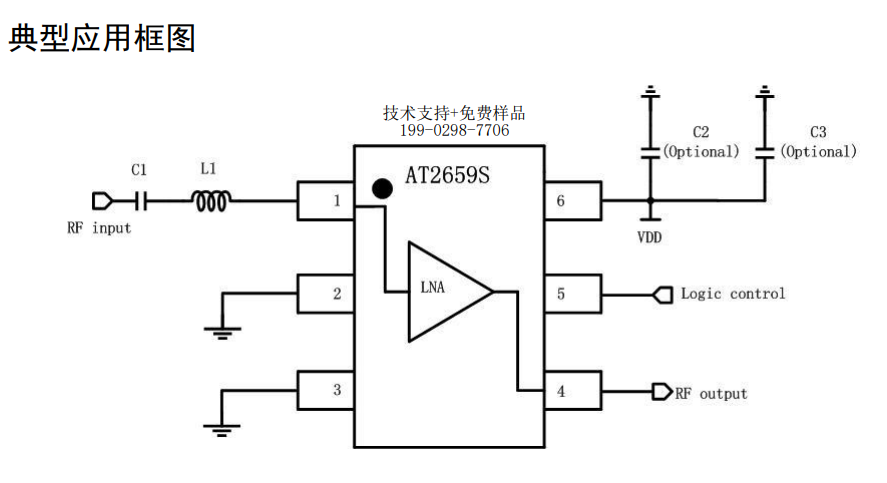

外围电路极为精简------典型应用仅需3个外围元件：输入隔直电容（470pF）、输入匹配电感（6.8nH）以及可选的电源旁路电容。这不仅降低了设计难度，也显著节省了BOM成本。该芯片被广泛应用于各类廉价有源天线中，是GNSS外置天线的常见选择。
凭借L1频段多模兼容、0.8dB的低噪声系数、20dB的高增益、4.4mA的低功耗以及极简的外围电路，AT2659S适用于以下典型场景：
-
导航天线：内置LNA的GNSS有源天线模块。
-
集成导航功能的手机：对尺寸和功耗有严格要求的移动终端。
-
定位功能移动设备：平板电脑、智能手表等便携设备。
-
个人导航仪（PND） ：手持导航设备。
-
笔记本/PAD：内置GNSS定位功能的移动计算设备。
-
水下导航与航空设备：对可靠性和环境适应性有较高要求的专业导航应用。
AT2659S以L1频段多模兼容、优异的噪声与增益性能、超低功耗以及极简的外围电路，为GNSS接收机提供了一个高性价比的射频前端解决方案，尤其适合对灵敏度、功耗和PCB面积有综合要求的导航产品设计。
