7533稳压芯片应用指南
PW7533 LDO 典型接法、输入串联电阻的作用，以及高耐压替代方案 PW8600
一、PW7533 基本介绍

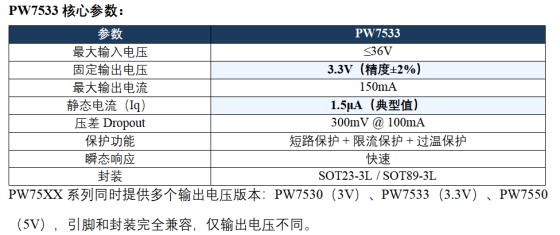

PW7533 是平芯微 PW75XX 系列中固定输出 3.3V 的型号，最高允许 36V 输入，属于低功耗、高精度 LDO 线性稳压器。内部集成高精度误差放大器，输出电压稳定在 3.3V，适合给 MCU、传感器、电池供电设备、智能家居模块等提供电源。

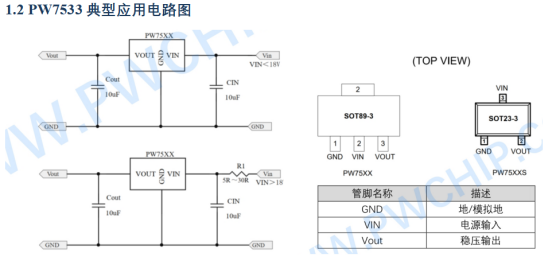

1.1 两种常用接法
电路一：VIN 低于 18V（例如 12V 输入）------直接连接
输入直接接芯片 VIN 引脚，外围只需要两颗电容：CIN 和 COUT 各 10μF。整体电路非常简洁，布板也容易。
电路二：VIN 高于 18V（例如 24V 输入）------输入端串电阻 R1
在输入电源和芯片 VIN 引脚之间串入一只电阻 R1，取值一般在 5Ω~30Ω，其余部分与电路一相同。
注意：热拔插电源时容易产生浪涌尖峰，瞬态电压往往远高于标称输入，可能损坏芯片。增大 R1 阻值，或者把 CIN 换成电解电容，都能起到一定的抑制作用。
二、为什么 12V 输入可以不串电阻，24V 输入建议串电阻？
核心原因是抑制热拔插浪涌尖峰。
这种尖峰持续时间只有毫秒级，普通万用表测不出来，需要用示波器才能看到。不管是直流电源还是交流适配器，也不管功率大小，只要存在寄生电感和快速上电，就会产生尖峰。输入电压越高，浪涌幅度越大：24V 输入时，尖峰可能达到 50V 以上，已经超过 PW7533 的 36V 耐压极限。
USB 或电源线热插拔时，线缆和连接器本身存在寄生电感，容易把电压拉到正常值的 2~3 倍。串入 R1 有两个作用：
- 和 CIN 构成 RC 低通滤波，削弱高频尖峰；
- 限制浪涌峰值电流，避免芯片因过压而损坏。
三、更高耐压方案：PW8600（80V LDO）
3.1 什么时候需要换 PW8600？
当输入电压超过 36V 时，PW7533 已经不适合继续使用。比如 48V 工业总线、13 串锂电池组、车载 12V/24V 系统（冷启动或抛负载时可达 60V 以上），以及开路电压 40V 以上的太阳能光伏场景，都需要改用更高耐压的 LDO。
PW8600 是平芯微推出的 80V 高耐压 LDO，同样提供 SOT23-3L 和 SOT89-3L 两种封装，引脚与 PW7533 完全兼容。PW8600 也有固定 3.3V 输出版本，可以直接替换 PW7533，无需重新画板。

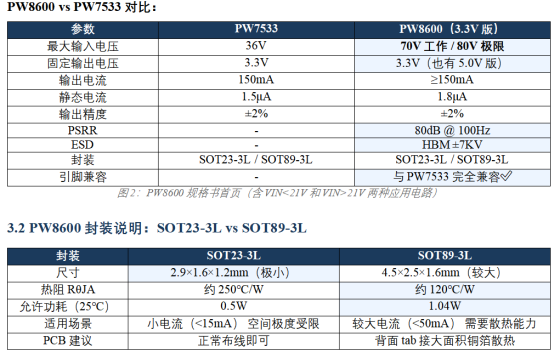

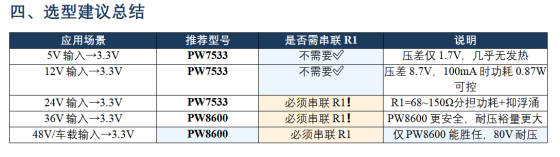

3.3 PW8600 替代 PW7533 的优势
- 耐压够高：80V 输入耐压，能覆盖 48V 工业、车载抛负载、光伏等高压场景；
- 引脚兼容：已有 PW7533 的 PCB，可以直接焊接 PW8600（3.3V 版本），电路板不用改动；
- 封装一致：SOT23-3L 和 SOT89-3L 两种封装可选，和 PW7533 对应。
