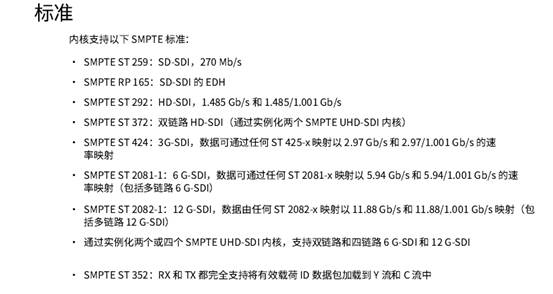

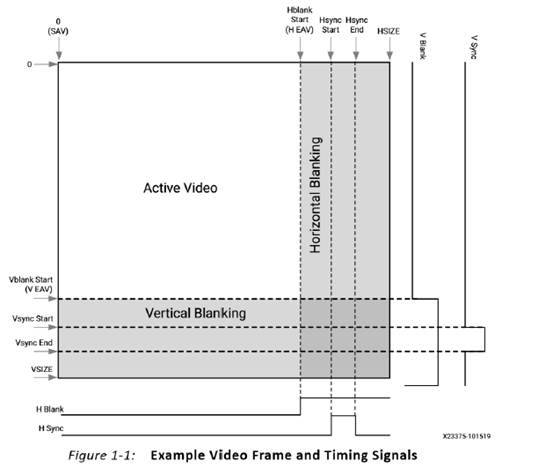

PG205：
1080p（1920x1080）视频图像格式：
一帧1080p图像由数据有效区和消影区构成，大小为2200 x 1125 x 20bit.
60hz 1080p图像线速率计算：2200x1125x20x60=2.97Gb。

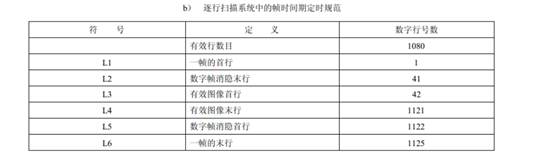

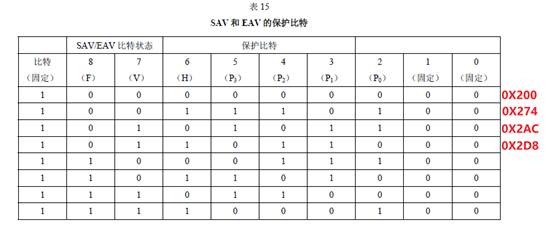

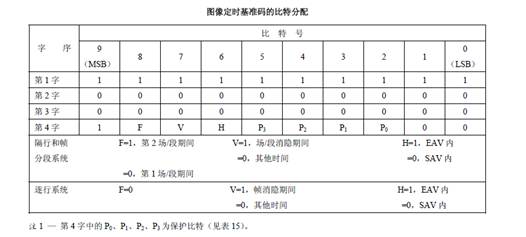

《BT1120》:

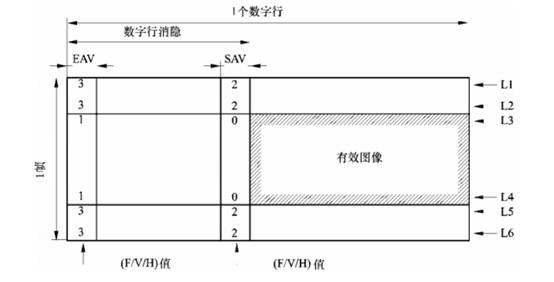

每行图像从EAV开始

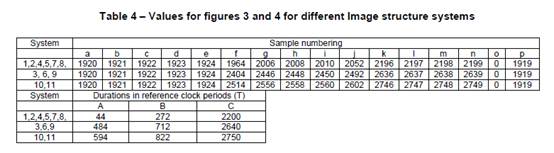

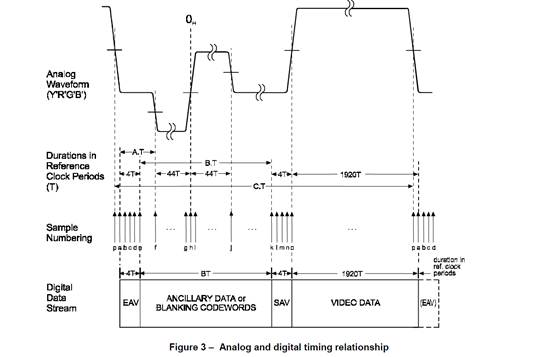

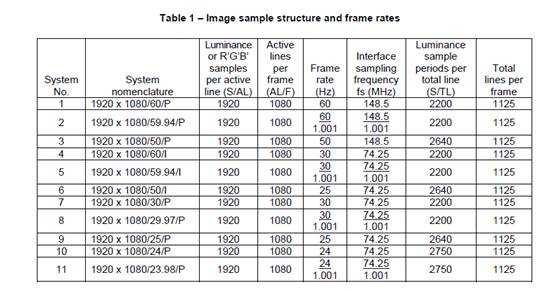

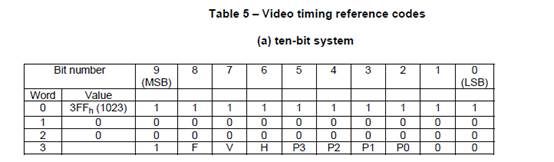

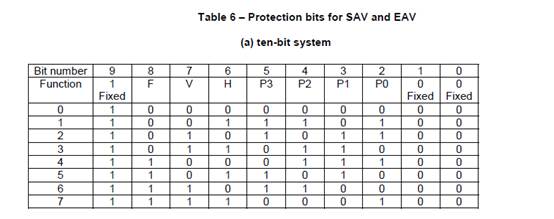

《SMPTE 274M-2003》：

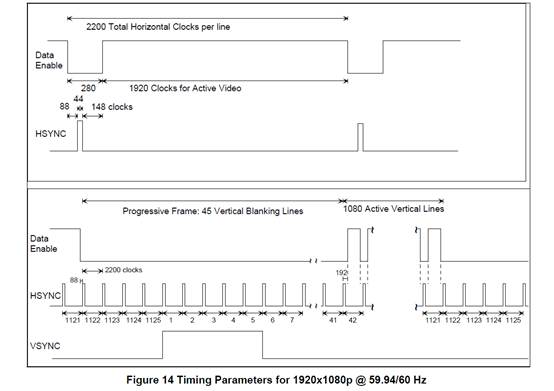

VTC产生时序图：
