RK3562 ISP图像调试-CCM标定

目录

1、CCM标定基本原理

[2、RAW 图要求](#2、RAW 图要求)

3、标定步骤

1、CCM标定基本原理

用 24 色卡标定 3×3 校正矩阵，使色彩还原贴近参考。一般与 AWB 共用同一组 Raw。

2、RAW 图要求

• 七色温 D50/D65/D75/A/CWF/HZ/TL84；色卡占 1/9、居中、左右光源均匀
• 调曝光使应用 gamma 后各色块 都不过曝（RAW 过亮→标出的 CCM 饱和度偏低，过暗→偏高）
• 建议先调好 Gamma 再标 CCM（改 gamma 曲线后需重标）

3、标定步骤

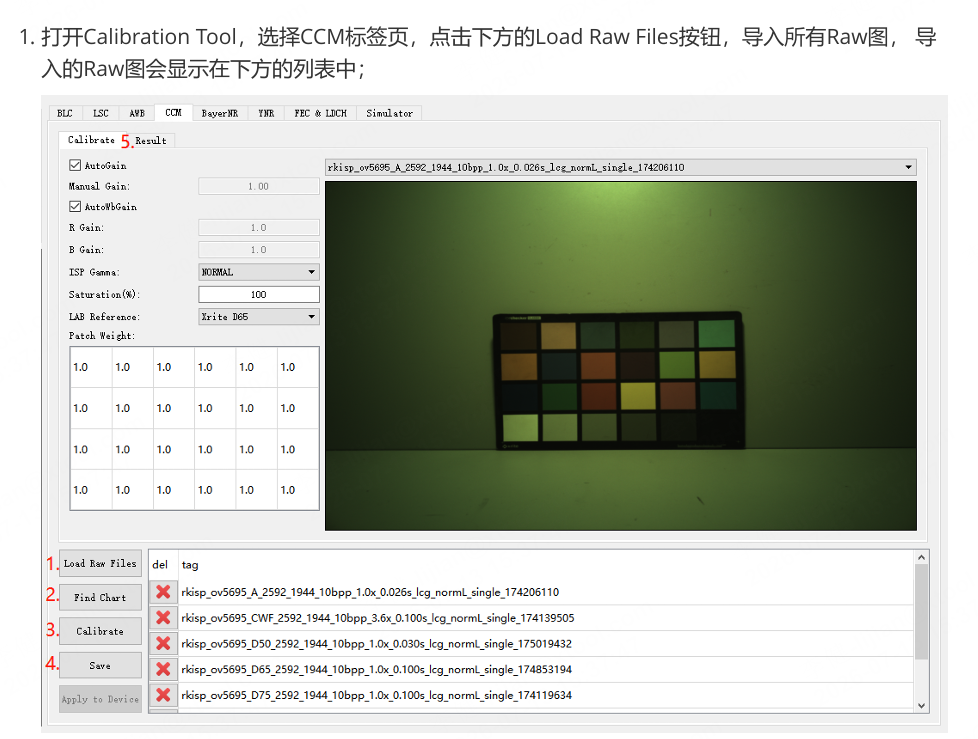

1. CCM 页 Load Raw Files → Find Chart 选中 24 色区域（勿把黑边选入）
2. 配置 gamma（选相机实际曲线）、色块权重 → 饱和度设 100% → Calibrate（约 20s）→ 看色差图 → Save；再改 74% 重复

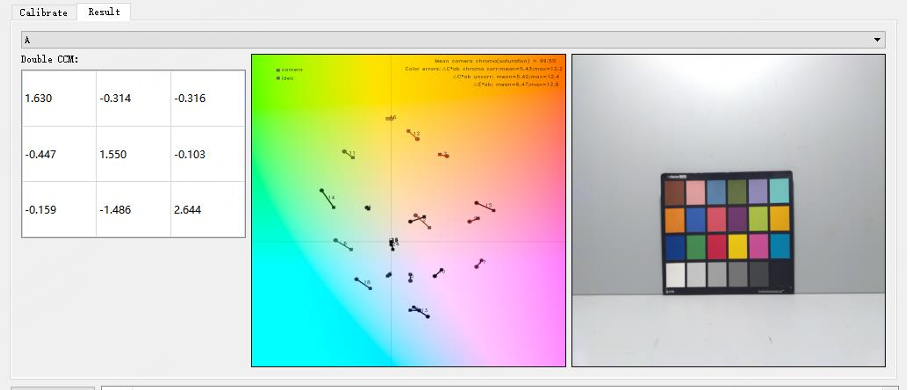

3. 色差图判读：色块比 ideal 离原点更远=饱和度偏高、更近=偏低；重点保证 13/14/15（蓝/绿/红三原色）偏差不要太大
