传感器与图像 ISP 实战 03:运动相机图像量产一致性|批次色差、白平衡漂移、整机标定与出厂图像质检方案|20 年源头工厂量产经验

传感器与图像ISP实战(三连专题·完结篇)

前面01篇我们讲透图像传感器硬件选型,明确感光芯片决定画质硬件上限;02篇拆解ISP图像调校,分享色彩、降噪、动态范围调试里的量产翻车案例。

很多客户把样机调得漂漂亮亮,以为项目已经稳了,可真正的考验,是大批量生产。样机效果再好,没办法保证每一台机器成像统一,项目照样踩大坑。

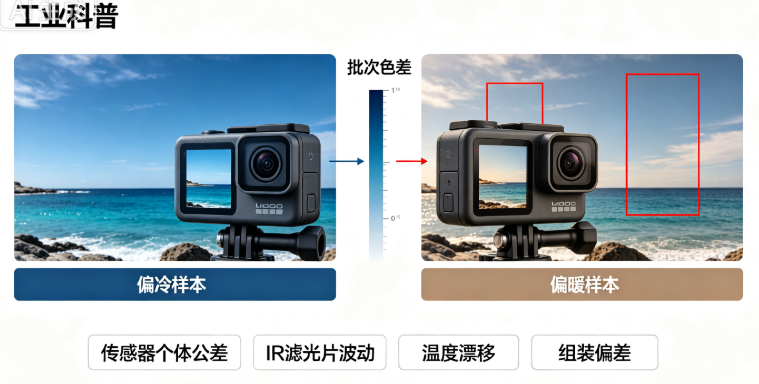

!在这里插入图片描述(https://i-blog.csdnimg.cn/direct/4c25c0ae51904cce87c99dc3769b1a96.png) 之前对接过一个海外 OEM 客户,在深圳办公室样机测试,拿 D65 光源箱反复调试,色彩、动态范围全部达标,客户确认 OK,直接敲定几十万的订单。 等到大货发到海外仓库,消费者陆续反馈问题:两台一模一样型号的运动相机,放在同一个户外场景拍摄,一台画面偏冷,一台画面偏暖;机器在海边高温环境持续录制半小时之后,白平衡慢慢偏移,整体画面发黄。 售后投诉量快速上涨,整批货物只能安排返工,工厂需要逐台重新做图像标定,不仅产生高额返工工时、国际物流成本,客户的海外品牌口碑也受到严重打击。

在运动相机行业深耕 20 年,我经常跟团队强调一句话:样机调试只是项目的中段,量产图像一致性,才是画质项目交付的最后一道关卡。传感器、镜头、ISP 固件都存在个体公差,忽略产线标定和图像质检,再好的样机方案,到大货阶段都会翻车。

一、为什么量产批次会出现画质差异?

不少人误以为同一型号元器件,成像效果就完全一致,实际上每一个零部件都存在微小公差,叠加在一起就会出现肉眼可见的画质偏差。

  1. 传感器个体公差:同一批次的感光芯片,光电响应曲线本身就存在细微差异,在暗光、高光场景下,色差会被放大。
  2. IR 红外滤光片批次波动:滤光片镀膜批次差异会改变透光特性,直接影响整机色彩还原,也是很多项目批次色差的核心元凶。
  3. 温度漂移效应:运动相机长时间录像,主板和传感器发热,温度升高会改变感光元件工作状态,引发白平衡缓慢漂移。
  4. 镜头组装装配偏差:镜头锁附时微小倾角、装配间隙差别,会造成画面四角色彩不均匀,边缘画质批次浮动。

小结:所有元器件都有公差,我们做图像量产管控,不是消除公差,而是把公差控制在人眼无法明显感知的阈值内。

二、整机图像标定工厂实战方案

想要稳住量产一致性,标准化产线标定流程必不可少,行业成熟方案都会以 D65 标准光源作为基准。

  1. D65 标准光源箱基准标定
    D65 模拟白天正午自然光环境,每台样机在光源箱固定位置拍摄标准色卡,采集色卡 24 个色块的色彩数据,对比标准色值,修正 ISP 色彩矩阵。
  2. 多档位白平衡校准
    不能只校准单一色温。需要覆盖室内暖光、阴天户外、强光日光多个场景,分别写入校准参数,保证相机在不同环境下白平衡都不会跑偏。
  3. 标定环境管控
    产线标定工位要避光,减少环境杂光干扰;同时管控工位环境温度,避免环境温度带来的标定误差。

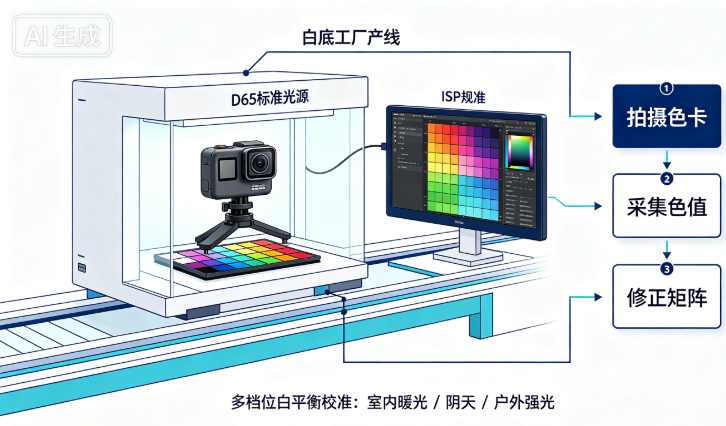

图注:产线 D65 光源箱,运动相机图像标定现场

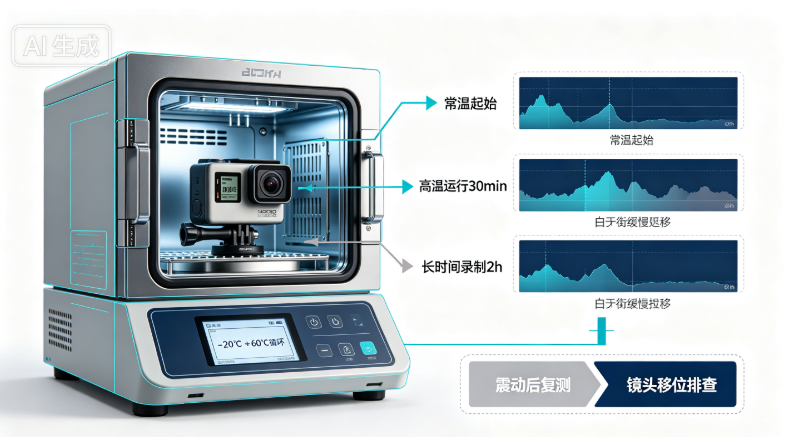

三、图像可靠性拷机测试要点

标定完成不代表万事大吉,还要验证长时间工作、温度变化下图像稳定性,这一步用来提前锁定白平衡漂移隐患。

  1. 高低温循环图像测试
    高低温箱设置 - 20℃~+60℃循环,相机持续录像,持续监测画面色彩、噪点、白平衡变化,确认极限温度下图像不会严重偏移。
  2. 长时间连续录制稳定性验证
    常温下连续录制 2 小时以上,每隔 20 分钟抓取截图对比,排查长时间发热带来的白平衡漂移,也就是前面案例里海边高温发黄的同类问题。
  3. 震动可靠性复测
    模拟运输震动测试之后,复测图像,排查镜头松动移位造成的边缘色差、画质衰减。

四、出厂图像质检标准(B 端客户选型核查清单)

标定和拷机完成之后,配套的出厂抽检机制是最后一道防线,给做 OEM 项目的客户整理了可直接落地的核查清单:

  1. 确定合理产线抽检比例,重点针对每一批次前 50 台、批次中段、批次末尾抽样;
  2. 设定色差判定阈值,用色卡数据量化,不靠人主观肉眼判断;
  3. 建立不良品流程:图像不达标的机器,隔离后重新标定,复测合格才能流入包装工序。

总结

传感器硬件选型、ISP 精细化调校、量产图像一致性,整套 ISP 三连专题到此完结。

样机调出好画质只是起点,能够几十万台稳定统一输出一致画面,才是源头工厂硬实力。图像标定、可靠性拷机、出厂图像抽检,三者缺一不可。

欢迎大家评论探讨。点赞 + 收藏 + 关注运动相机老吴不迷路哦~#运动相机 #ISP图像 #图像标定 #相机量产 #运动相机OEM
