OSPF 虚链路实验

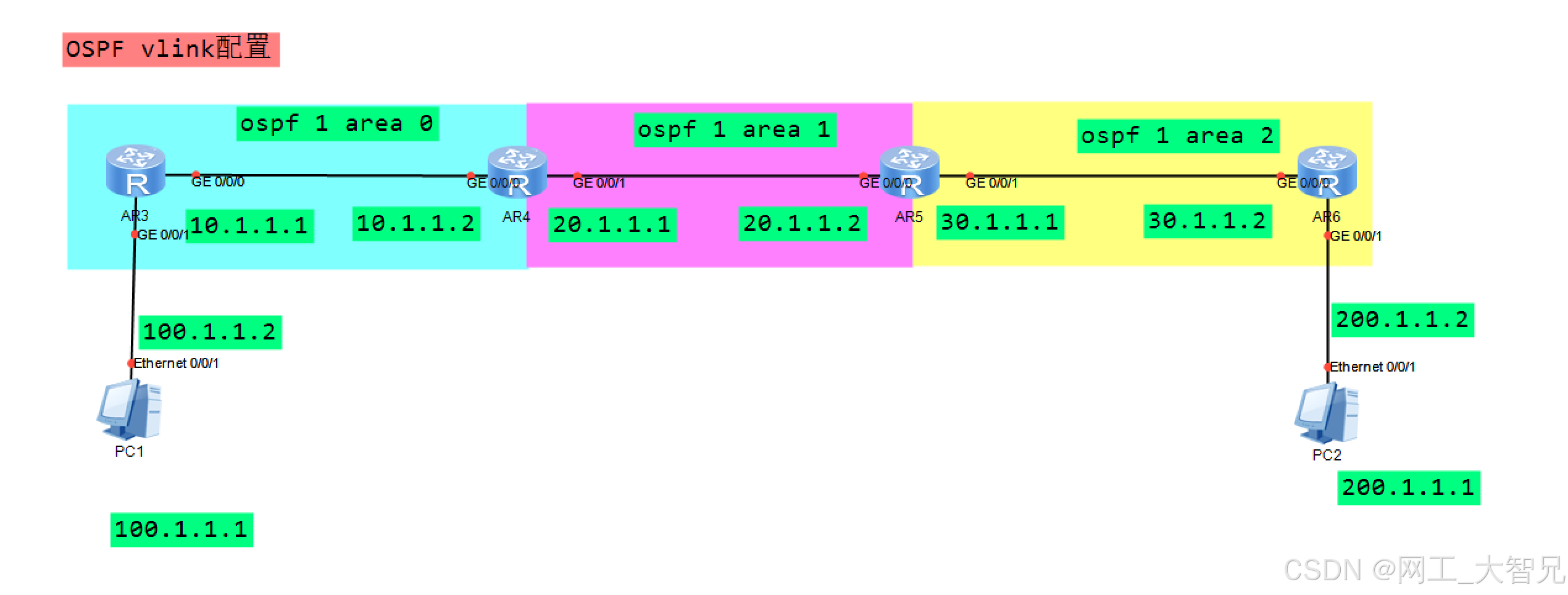

一、拓扑图如下：

二、配置命令：

AR4:
ospf 1
 area 1
  vlink-peer 30.1.1.1   ###对端router ID

AR5:
ospf 1
 area 1
  vlink-peer 10.1.1.2    ###对端router ID

三. OSPF 核心规则

OSPF 强制规定：所有非骨干区域必须直接与 Area 0 骨干区域相连； 骨干区域 Area 0 必须连续、无断裂。

虚链路（vlink）作用：穿越一个中转区域（本例 Area1），逻辑打通一段虚拟 Area0 骨干链路，让远端非骨干区域（Area2）间接接入骨干 Area0，修复骨干断裂问题。

四、虚链路原理

1. 虚链路建立在中转区域内部两台 ABR 路由器之间（AR4、AR5 都是 ABR）；
2. 底层依赖中转区域的 OSPF 路由，两端能互相学习到对方 Router-ID 才能建立 vlink；
3. 建立成功后，AR4 与 AR5 之间形成一条逻辑虚拟 Area0 链路，此时 AR5 同时属于 Area0 和 Area1，Area2 就通过 AR5 接入骨干；
4. 虚链路本质是逻辑隧道，传递 LSA、同步 LSDB，修复骨干连续性。

五、验证命令（确认 vlink 生效、全网互通）

display ospf vlink
# 正常输出State为FULL，显示中转区域、对端Router-ID

六、关键知识点总结

• vlink 只能穿越一个中转区域；
• 两端设备必须能在中转区域内学习到对方 Router-ID；
• 仅作临时修复，生产环境不推荐长期使用，最优方案是物理扩容 Area0 链路。
• 与普通物理链路区别 vlink 是逻辑链路，不会出现在接口列表，只存在 OSPF 进程中，底层依靠中转区域路由可达作为前提。
