目录
1.课题概述
基于PI控制的三相整流器控制系统的simulink建模与仿真,用MATLAB自带的PMSM电机设为发电机，输入为转速，后面接一个可以调节电流的三相整流器，给一个超级电容充电，超级电容上已建好电压、电流与SOC的显示模块了。

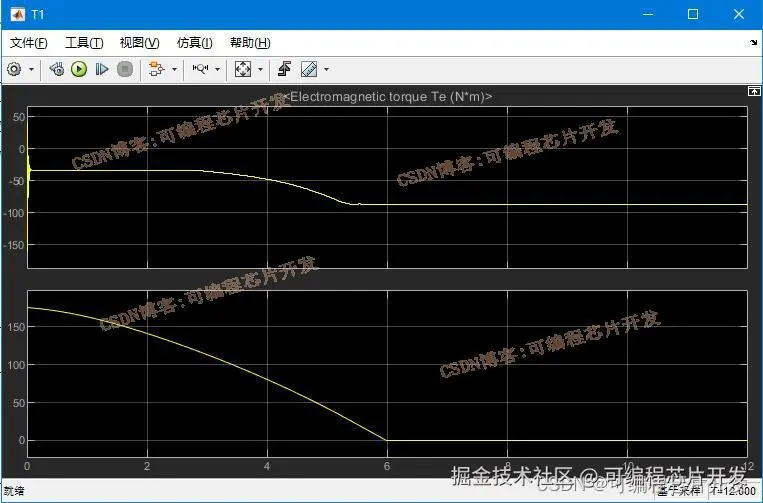

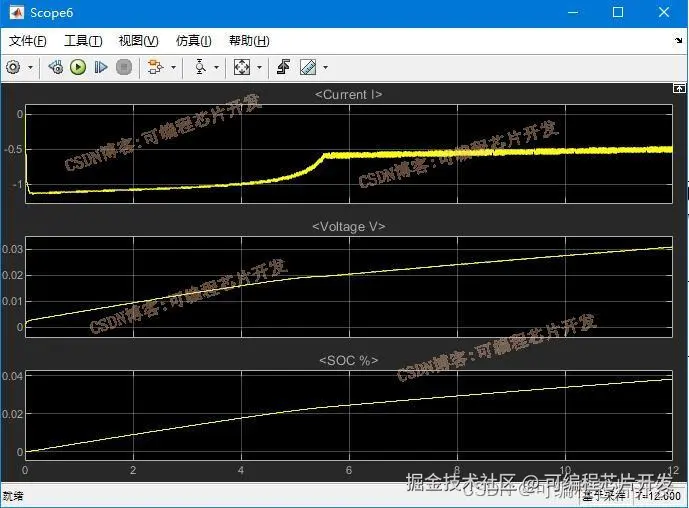

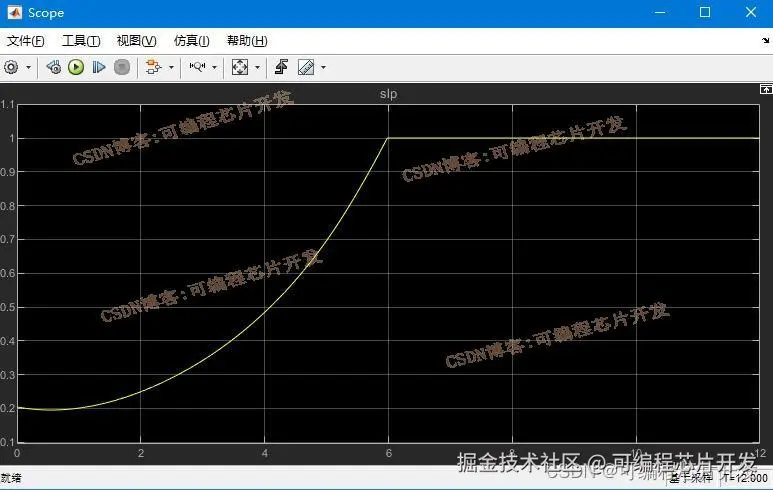

2.系统仿真结果
（完整程序运行后无水印）

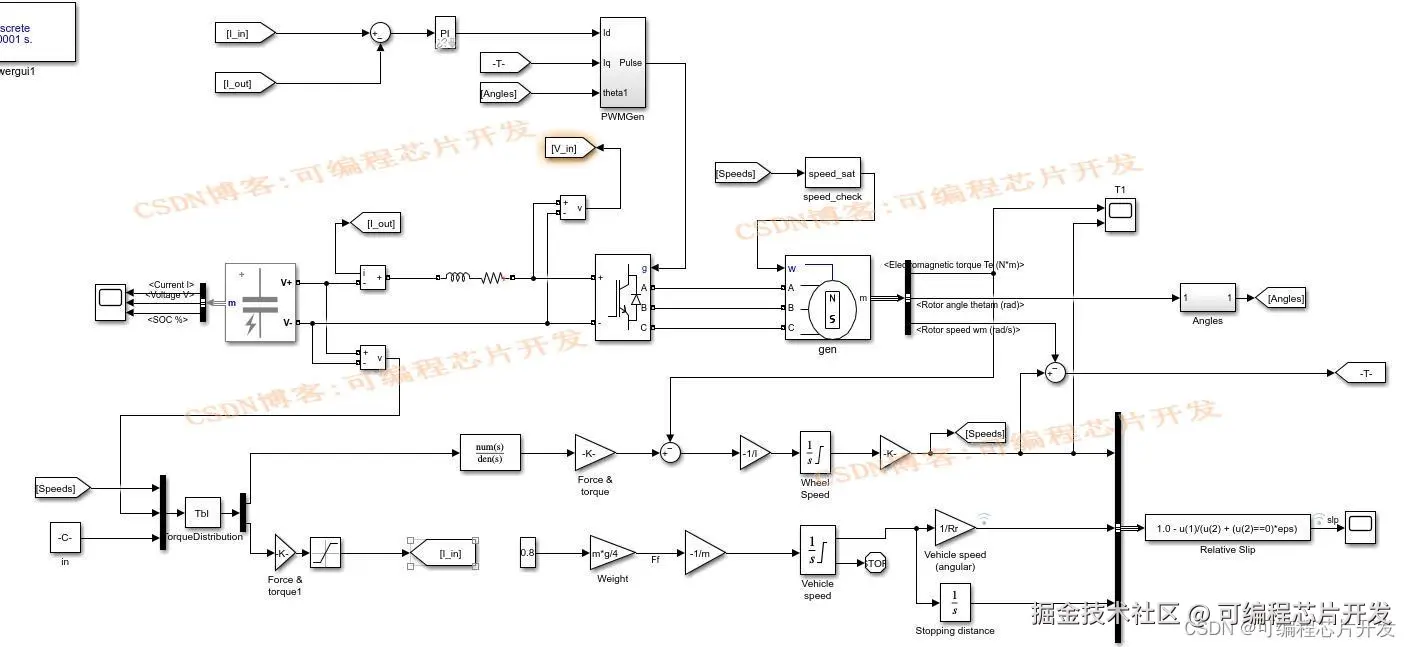

3.核心程序与模型
版本：MATLAB2022a
08_065m
4.系统原理简介
基于比例积分（PI）控制的三相整流器控制系统，在结合超级电容器充电和电机驱动的应用中，是一个复杂且高度集成的电力电子系统。该系统旨在高效地从交流电网获取电能，转换为直流电能，一方面用于超级电容器的充电，另一方面为电机供电，以满足不同工况下的能量管理和动力需求。
系统主要由以下几个部分组成：
- 三相整流器：将交流电转换为直流电，是系统的核心部分。
- 超级电容器：作为一种高功率密度的能量储存设备，用于快速充放电，以应对瞬间功率需求。
- 电机：电能的最终消费者，可以是直流电机或通过逆变器驱动的交流电机。
- PI控制器：用于调节整流器的输出电压或电流，以满足超级电容器的充电要求和电机的功率需求。
三相整流器数学模型
三相桥式整流器的输出电压Vdc可以简化为交流侧电压的函数，考虑了电网电压Vac、整流桥的导通状态和滤波电容的影响，其动态模型可以表示为：
其中，α是触发角，R是整流输出滤波电阻，C是滤波电容，Iload是负载电流，Idc是直流侧电流。
超级电容器充电控制
超级电容器的充电过程需控制充电电流，使其在安全范围内，同时考虑充放电效率。设超级电容器的充电电压为Vcap，目标电压为Vtarget，充电电流为Icap，则其控制目标可表述为：
PI控制器设计
对于整个系统，PI控制器的输入可以是电压或电流误差，输出则是整流器的触发角α调整量。以直流侧电压控制为例，设定误差e=Vref−Vdc，其中Vref是参考电压，PI控制器的输出UPI为：
调整触发角α的规则可以基于电压误差，通过调整触发角间接控制直流侧电压，以满足超级电容器的充电要求和电机驱动的需要。
在实际应用中，超级电容器的充电和电机驱动往往需要通过优先级管理或能量管理策略协调。例如，在电池电量充足时，优先保证电机的功率需求；而在电池电量不足时，适当降低电机功率需求，优先为超级电容器充电，确保系统整体能效和可靠性。
