662K 与 65Z5 三脚稳压芯片应用指南
PW6566B33（3.3V）/ PW6566B30（3V） 产品介绍、引脚说明、电容选型、高耐压升级方案
一、662K 和 65Z5 三脚稳压芯片简介

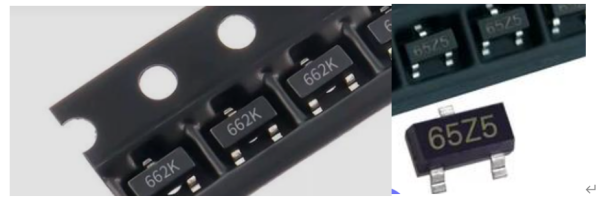

在国产芯片市场上，丝印符号为"662K"和"65Z5"的SOT-23-3稳压芯片非常常见，广泛应用于MCU供电、蓝牙模块、传感器、可穿戴设备等小型产品。平芯微半导体推出的PW6566系列完全兼容这两个丝印型号：
丝印 662K = PW6566B33（3.3V输出）
丝印 65Z5 = PW6566B30（3V输出）

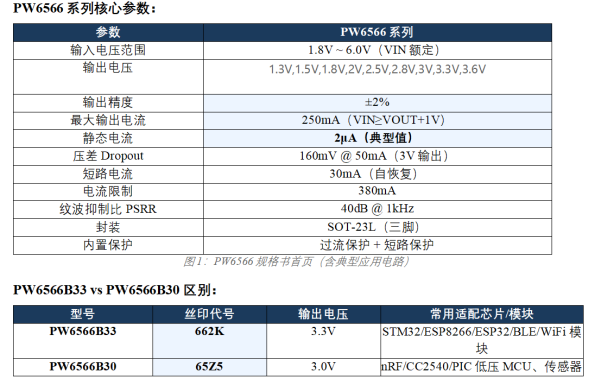

PW6566系列是使用CMOS工艺开发的低压差、高精度输出电压、低消耗电流的正电压线性稳压器。内置低导通电阻功率管，使得压差非常低，可以获得较大的输出电流（250mA），同时集成过流保护和短路保护电路。
PW6566系列还提供其他固定输出型号：PW6566B12（1.2V）、B15（1.5V）、B18（1.8V）、B25（2.5V）、B28（2.8V）、等，引脚完全兼容，仅输出电压不同。
典型应用场景：
• 电池供电设备（锂电池3.7V降至3.3V为MCU供电）
• 基准电压源
• 相机、视频相机
• 移动电话、蓝牙模块供电
• 通信工具、传感器、可穿戴设备
二、三脚芯片引脚功能及外围电容建议

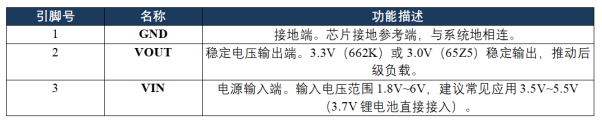

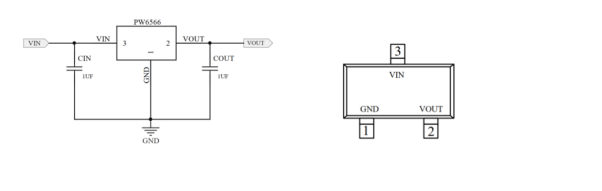

2.1 三脚引脚定义
2.2 两颗电容要加吗？------必须加！
✅ 确定结论：CIN和COUT两颗电容必须加，不能省！

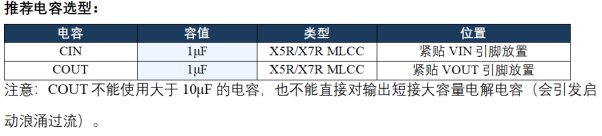

规格书中明确要求：输入电容CIN≥1.0μF，输出电容COUT≥0.1μF（钽电容器）。实际设计中推荐1μF陶瓷电容。
为什么必须加CIN（输入电容）？
• 稳定输入电压：当后级负载电流突变时（如MCU瞬时峰值电流），CIN快速提供电荷补充，避免VIN下陷
• 抵抗电源线寄生电感：电源线、连接器都有寄生电感（约nH级），可能引发LDO振荡，CIN与电感形成LC滤波，抵抗高频噪声
• 吸收输入浪涌：热拔插时CIN可以吸收瞬态尖峰电压，保护芯片
• 不加CIN后果：LDO可能振荡（输出中约100kHz高频干扰）、输入瞬时下陷导致输出掉电、瞬态保护失效
为什么必须加COUT（输出电容）？
• LDO环路稳定性的关键！LDO的输出电容与内部运放形成反馈环路，没有COUT芯片会振荡
• 稳定输出电压：后级瞬时拉载时，COUT快速提供电流，避免输出电压瞬时下降
• 降低输出纹波：与内部下拉网络形成低通滤波，降低输出纹波到mV级
• 不加COUT后果：输出电压不稳定、输出纹波大、瞬态响应差、环路可能振荡------芯片无法正常工作
PCB布局建议：
• 两颗电容尽量靠近芯片引脚放置（<3mm）
• GND引脚到两电容的地端形成短而粗的回路
• VIN、VOUT走线宽度建议≥20mil，降低寄生电阻

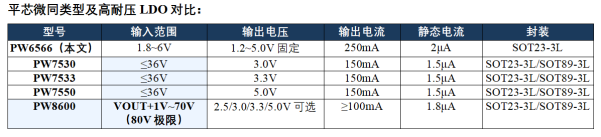

三、其他类型及更高耐压的稳压芯片推荐
PW6566的输入耐压仆为6V，仅适合单节锂电池3.7V、USB 5V等低压应用。当输入电压超过6V，需选择更高耐压的稳压芯片。平芯微提供完整的LDO产品矩阵：
3.1 PW75XX系列 ------ 36V耐压升级方案
PW75XX系列（PW7530/PW7533/PW7550）是当PW6566的输入超过6V时的理想升级方案。输入耐压提升至36V，可直接应对12V、24V直流母线供电。静态电流仅1.5μA，比PW6566更低，同时提供SOT23-3L和SOT89-3L两种封装。
使用建议：
• 12V/24V输入→3.3V/5V供电：选PW7533/PW7550
• 需要开关或低噪声应用：PW75XX优于PW6566（PSRR更高）
• 24V输入应用时需在VIN串联限流电阻（5Ω~30Ω）分担芯片发热
3.2 PW8600 ------ 80V超高耐压旗舰方案
PW8600是平芯微旗舰级LDO产品，达到惊人的80V最大耐压（工作电压至70V），同样提供SOT23-3L和SOT89-3L两种封装，引脚与PW7533/PW7550完全兼容。适用于48V、车载60V、工业高压系统、太阳能光伏等高压供电场景。
PW8600具备的优势：
• 70V工作电压、峰值80V------完全涵盖包括车载抛负载、串联锂电池、工业48V在内的所有中高压电源
• 80dB @ 100Hz 高PSRR------优异的电源噪声抑制能力
• 1.8μA 超低静态电流------后PW6566、PW75XX一致的低功耗水平
• ESD HBM ±7KV------方式预防工业环境静电冲击
• 多固定输出选择：2.5V/3.0V/3.3V/5.0V
• 引脚完全兼容PW75XX，易于升级

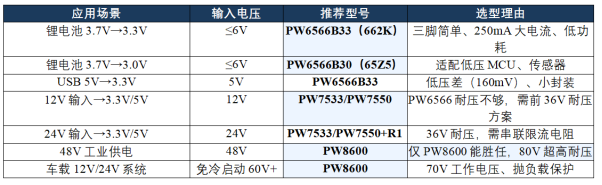

3.3 选型建议总结
四、总结
662K（PW6566B33）和65Z5（PW6566B30）是低压应用（1.8~6V）中最典定、成本最低的三脚固定输出线性稳压器。两颗外围电容（CIN和COUT均为1μF）必须添加，不能省略------它们是LDO环路稳定性、输出纹波、瞬态响应的关键保障。
选型口诀：
• 输入≤64V：选 PW6566系列（662K/65Z5，成本最低）
• 输入 6V~36V：选 PW7530/PW7533/PW7550（封装兼容升级）
• 输入 36V~70V：选 PW8600（旗舰方案，车载/工业适用）
