基于MPPT最大功率跟踪的离网光伏发电系统Simulink建模与仿真

目录

1.课题概述

2.系统仿真结果

3.核心程序与模型

4.系统原理简介

5.完整工程文件


1.课题概述

基于MPPT最大功率跟踪的离网光伏发电系统Simulink建模与仿真。

2.系统仿真结果

(完整程序运行后无水印)

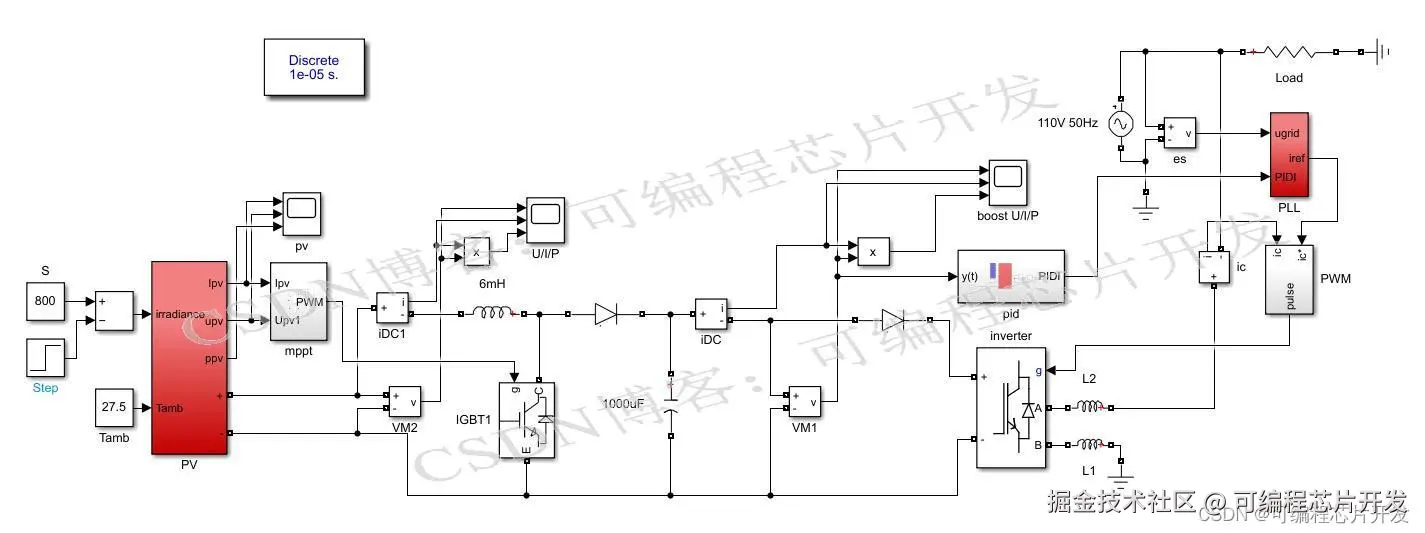

3.核心程序与模型

版本:MATLAB2022a

0067

4.系统原理简介

基于最大功率点跟踪(Maximum Power Point Tracking, MPPT)的离网光伏发电系统是利用太阳光直接转换为电能的一种高效能源利用方式。其核心目标是确保光伏电池在任何时刻都能工作在最大功率点(MPP),以实现能量的最大化利用。

光伏电池的输出功率P与其工作电压V和电流I的关系可以表示为:

P=V⋅I

然而,这种关系并非线性,而是呈现一种非单调特性,即存在一个电压值Vmpp​,在该电压下,光伏电池能够输出最大功率Pmpp​。MPPT算法的任务就是动态调整光伏电池的工作点,使其尽可能靠近或位于Vmpp​。

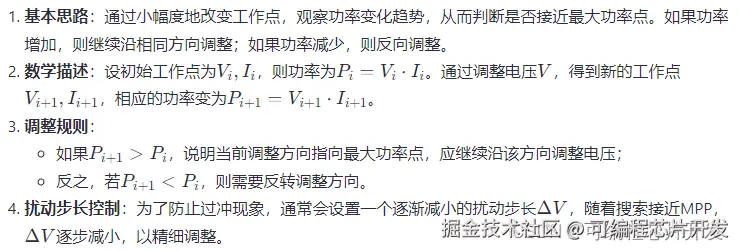

MPPT算法多种多样,常见的有爬山法、扰动观察法(Perturb and Observe, P&O)、增量电导法(Incremental Conductance)、恒压跟踪法(Constant Voltage Tracking, CVT)等。以下以P&O算法为例说明其原理。

数学表达式如下:

功率变化量

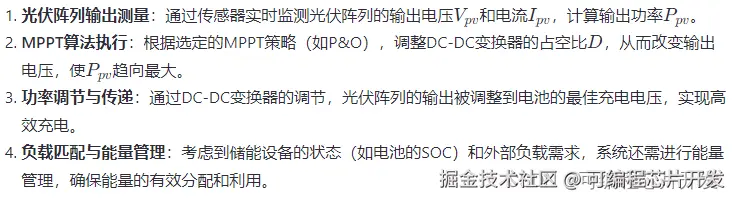

在离网系统中,MPPT控制器位于光伏阵列与储能设备(通常是电池)之间,其工作流程如下:
