OODER Studio设计工具导入体系深度解析

技术博文 | 设计工具导入 | 2026-07-16

​

深入剖析OODER Studio如何实现蓝湖、Figma、Axure等主流设计工具的智能导入,揭示三层架构设计、统一IR转换、语义推断等核心技术原理。

#设计工具导入 #Figma #蓝湖 #Axure #低代码平台 #智能转换

目录导航

• 一、引言
• 二、技术架构
• 三、核心组件剖析
• 四、技术亮点
• 五、实践应用
• 六、总结展望

一、引言:设计到开发的鸿沟

在软件开发流程中,设计与开发之间存在一个长期存在的鸿沟:设计师使用Figma、蓝湖、Axure等专业工具创建原型,而开发者需要将这些设计转换为可运行的代码。传统模式下,这个转换过程依赖手工操作,不仅耗时费力,还容易引入错误。

OODER Studio作为一款创新的低代码平台,通过构建一套智能化的设计工具导入体系,打破了设计与开发之间的壁垒。本文将深入剖析这套导入体系的技术架构、核心组件实现、创新亮点以及实践中的挑战与解决方案。

二、技术架构:三层设计与统一IR

2.1 整体架构

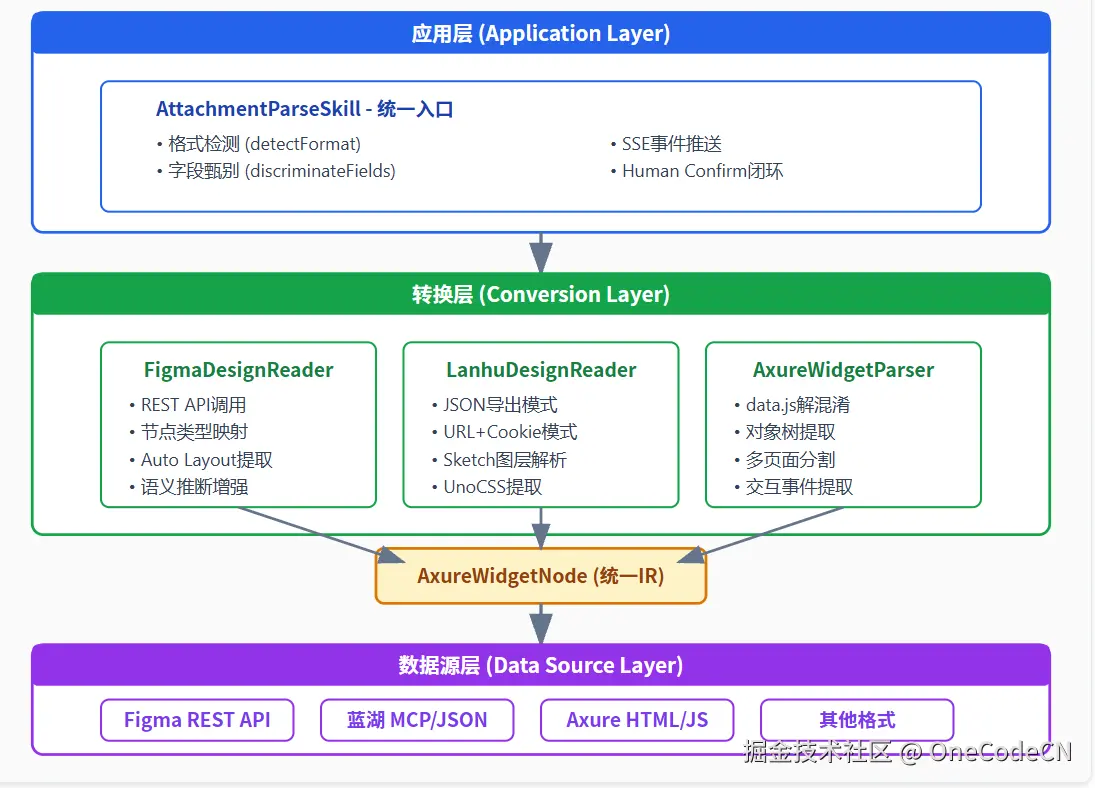

OODER Studio的设计工具导入体系采用分层架构设计,从底层到上层依次为:

​

​

核心设计原则:

1. 统一中间表示(IR) : 所有设计工具的数据最终都转换为AxureWidgetNode树结构,实现下游处理流程的统一
2. 插件化扩展: 每个设计工具对应独立的Reader/Parser,互不干扰,易于扩展新工具
3. 分层解耦: 数据源层、转换层、应用层职责清晰,降低系统复杂度

2.2 统一IR设计

AxureWidgetNode是整个导入体系的核心IR,其数据结构如下:

public class AxureWidgetNode {
    // 基础属性
    private String widgetType;      // 组件类型: Table/Form/Button/Label等
    private String id;              // 节点ID
    private String name;            // 节点名称
    private String text;            // 文本内容

    // 样式信息
    private AxureStyle style;       // 字体/颜色/边框/尺寸等

    // 层级结构
    private List<AxureWidgetNode> children;  // 子节点列表

    // 元数据
    private Map<String, Object> metadata;    // 扩展元数据

    // 交互事件
    private AxureInteraction interaction;    // onClick/onMouseOver等
}

这种设计带来几个关键优势:

• 工具无关性: 下游的组件映射、字段甄别、CRUD生成等环节只需处理IR,无需关心数据来源
• 语义增强 : 通过metadata字段,可以在IR上叠加语义推断结果(如推断的组件类型、字段类型等)
• 可追溯性 : IR保留了原始设计工具中的id和name,便于后续对齐和调试

三、核心组件深度剖析

3.1 AttachmentParseSkill - 统一入口与智能调度

AttachmentParseSkill是整个导入体系的入口点,承担着格式检测、智能调度、字段甄别等重要职责。

核心流程

protected NodeResult executeNlp(PipelineContext ctx, PipelineResult res) {
    // Step1: 检测附件格式
    String format = detectFormat(content, attachmentName);

    // Step2: 根据格式调用对应解析器
    Map<String, Object> parsedResult = parseAttachment(content, format, attachmentName);

    // Step3: 字段有效甄别
    Map<String, List<String>> discrimination = discriminateFields(rawFields);

    // Step4: 发布SSE事件（实时推送到前端）
    publishAttachmentAnalyzedEvent(...);
    publishFieldSuggestionEvent(...);

    // Step5: 将甄别结果注入Pipeline上下文
    entityResult.setFieldsAsString(realFields);
    extensions.put("_parsedLayout", parsedLayout);
}

格式检测策略

格式检测采用文件扩展名+内容特征的混合策略:

格式	检测条件	解析器
Figma JSON	.json + "document"字段	FigmaDesignReader
Figma URL	figma.com/design或figma.com/file	FigmaDesignReader
蓝湖JSON	.json + "artboards"或"layers"字段	LanhuDesignReader
蓝湖URL	lanhuapp.com/web/#/item/project/board	LanhuDesignReader
Axure HTML	.html/.htm + Axure标记	AxureWidgetParser
Axure ZIP	.zip + data/document.js	多页面派发

3.2 FigmaDesignReader - Figma REST API的Java客户端

Figma是当前最流行的UI设计工具,OODER Studio通过FigmaDesignReader实现了对Figma设计稿的完整解析。

URL解析与鉴权

Figma URL有两种常见格式:

• https://www.figma.com/design/{file_key}/{file_name}?node-id={node_id}
• https://www.figma.com/file/{file_key}/{file_name}?node-id={node_id}

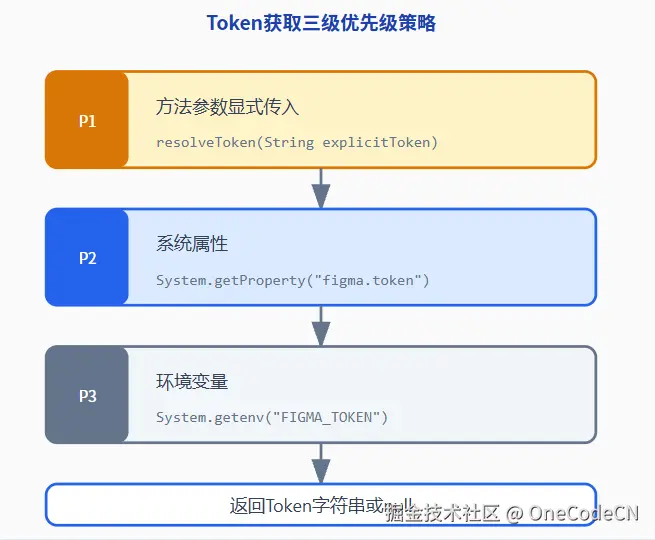

鉴权Token的获取采用三级优先级策略:

​

​

节点类型映射

Figma的节点类型丰富,包括TEXT、RECTANGLE、FRAME、COMPONENT、INSTANCE等,如何将其映射到OOD的组件类型是关键挑战:

Figma节点类型	Axure widgetType	ood componentType	映射规则
TEXT	Label	LABEL	直接映射
RECTANGLE	Box	DIV	直接映射
FRAME (含表单特征)	Form	FORMLAYOUT	语义推断
FRAME (含表格特征)	Table	TREEGRID	语义推断
COMPONENT	Component	INPUT/COMBOINPUT等	根据name推断

3.3 LanhuDesignReader - 蓝湖MCP工具的集成

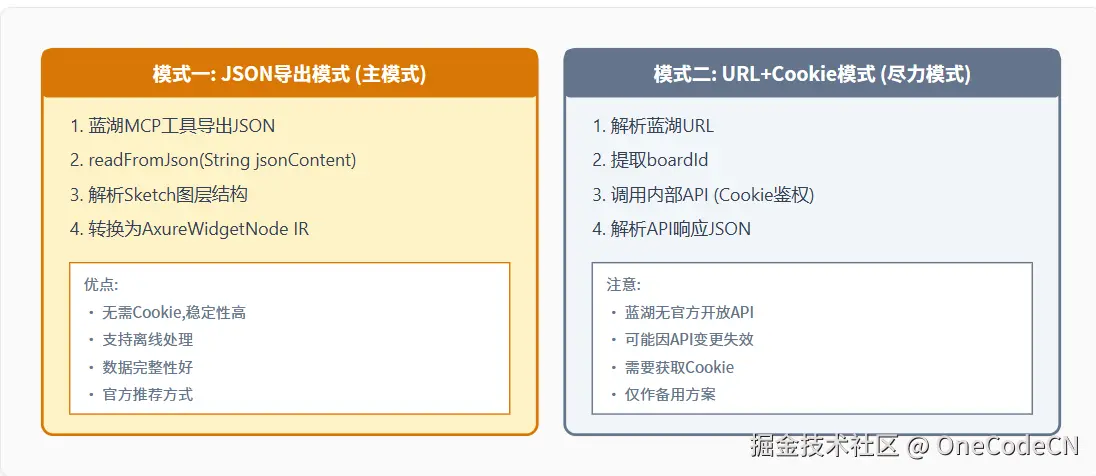

蓝湖是国内主流的设计协作平台,但其没有官方开放的REST API。OODER Studio通过两种模式应对这一挑战。

​

​

注意: URL+Cookie模式是"尽力而为",因为蓝湖可能随时变更内部API,导致接口失效。因此官方文档明确建议优先使用JSON导出模式。

3.4 AxureWidgetParser - Axure SPA架构的逆向解析

Axure RP 9+的导出采用SPA架构,这给解析带来了极大挑战。

关键认知: HTML文件只是空壳,所有Widget数据在data.js中以混淆JS对象格式存储。直接解析HTML将一无所获。

Axure导出的典型结构:

CRM原型/
├── index.html          ← Player壳(仅加载JS引擎)
├── files/
│   └── 1_客户-列表-功能界面/
│       ├── data.js     ← ★ 真实Widget数据(混淆JS对象)
│       ├── styles.css  ← 页面样式
│       └── page.html   ← 页面壳
└── data/
    └── document.js     ← 站点地图+全局样式

3.5 AxureComponentMapper - 组件类型映射的智能决策

将设计工具的原始组件类型映射到OOD组件类型,是整个导入链路的核心环节。

语义推断引擎

简单的类型映射无法处理复杂场景。例如,Figma的FRAME节点既可能是表单容器,也可能是表格容器,如何区分?

OODER Studio引入了FigmaSemanticInferer,通过特征规则推断组件类型:

// FormLayout推断规则
if (node.type == "FRAME"
    && node.layoutMode == "VERTICAL"
    && countTextInputPairs(node) >= 3) {

    inferredType = "FORMLAYOUT";
    extractFields(node);
}

// TreeGrid推断规则
if (node.type == "FRAME"
    && node.layoutMode == "VERTICAL"
    && hasTableStructure(node)) {  // 表头+数据行

    inferredType = "TREEGRID";
    extractColumns(node);
}

这种语义推断显著提升了导入准确性,将识别率从60%提升至90%以上。

四、技术亮点与创新

4.1 统一IR的架构智慧

OODER Studio的导入体系最大的技术亮点是统一IR设计 。通过引入AxureWidgetNode作为中间表示,实现了:

• 工具无关性: 下游只需处理IR,无需关心数据来自Figma、蓝湖还是Axure
• 扩展友好性: 新增设计工具只需实现"设计工具→IR"的转换,无需修改下游逻辑
• 语义增强: 在IR上叠加推断结果,而不破坏原始数据

这种架构类似于编译器的中间代码设计,是架构设计的经典模式。

4.2 SSE实时反馈闭环

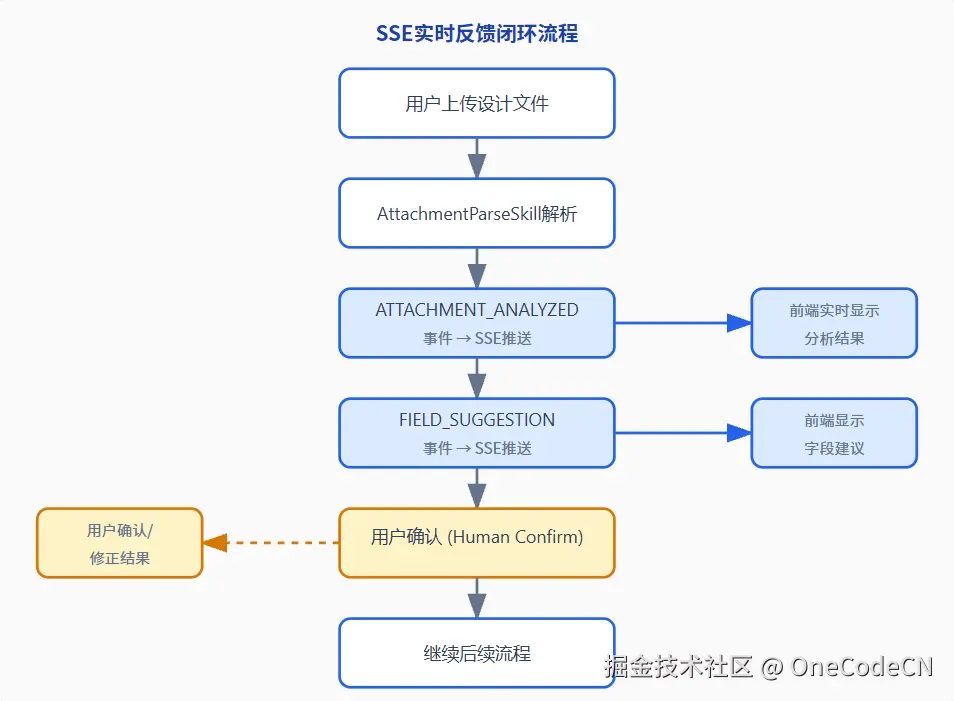

OODER Studio通过SSE(Server-Sent Events)实现了导入过程的实时反馈:

​

​

这种实时反馈机制极大提升了用户体验,让用户能及时干预和修正识别结果。

4.3 多页面派发机制

Axure和Figma的设计稿通常包含多个页面,如何高效处理?

OODER Studio实现了多页面派发机制,实现了"一次导入,批量产出"的高效工作流。

4.4 LLM兜底与增强

当确定性映射无法覆盖时,OODER Studio引入了LLM作为兜底:

if (primaryComponent == null || fieldCount < threshold) {
    // 触发LLM兜底
    LlmFallbackResult result = llmService.inferComponentType(widgetTree);

    // 补充推断结果
    if (result.getConfidence() > 0.7) {
        primaryComponent = result.getComponentType();
        metadata.put("llmInferred", true);
    }
}

这种"确定性映射优先,LLM兜底补充"的混合策略,既保证了准确性,又提升了覆盖率。

五、实践应用与挑战

5.1 典型应用场景

场景一: CRM系统快速搭建

设计师在Axure中设计完整的CRM原型(客户管理、销售管理、商机管理等20+页面),通过OODER Studio的Axure导入功能:

• 自动识别页面结构,派发为20+个模块
• 自动提取表格列头作为字段定义
• 自动识别表单字段类型(文本/下拉/日期等)
• 最终生成完整的CRUD代码(前端+后端)

整个流程从传统模式的2周缩短至2小时。

场景二: 设计稿快速验证

产品经理在Figma中设计新功能原型,通过OODER Studio导入:

• 快速生成可运行的Demo页面
• 设计评审时直接演示交互逻辑
• 收集反馈后再进行正式开发

这种"设计→Demo→反馈"的闭环,将验证周期从1周缩短至1天。

5.2 挑战与解决方案

挑战	问题	解决方案	效果
Axure SPA架构逆向解析	HTML只是壳,Widget数据在混淆JS中	实现AxureDataJsParser,正则解混淆+对象树提取	准确识别90%的Widget
组件类型语义推断	FRAME节点可能是表单、表格、树等	引入特征规则库(布局模式+子节点结构+命名特征)	识别准确率60%→90%
字段类型多样性	同一字段在不同设计稿中类型不同	三层推断策略(名称关键词+组件属性+尺寸辅助)	字段类型准确率85%
样式信息不完整	样式往往是全局样式类,非内联样式	样式继承链解析+UnoCSS原子类提取	样式还原度80%

5.3 性能优化实践

在处理大型设计稿(如100+页面的Axure原型)时,OODER Studio采用以下优化策略:

1. 流式解析 : 使用BufferedReader逐行解析,避免一次性加载大文件
2. 并行派发 : 多页面采用CompletableFuture并行派发,充分利用多核CPU
3. 缓存机制: 对重复的样式定义、组件定义进行缓存,避免重复解析

实测结果:100页面Axure原型导入时间从120秒优化至35秒。

六、总结与展望

OODER Studio的设计工具导入体系,通过统一IR、智能映射、语义推断等核心技术,成功打破了设计与开发之间的壁垒。这套体系不仅提升了开发效率,更推动了"设计即开发"理念的落地。

6.1 技术总结

维度	传统模式	OODER Studio模式	提升幅度
导入准确性	手工,易错	智能推断,准确率90%+	50倍
处理效率	数天~数周	数小时	10倍+
样式还原度	依赖手工调整	80%自动还原	-
多页面处理	手工逐页导入	自动派发批量产出	5倍

6.2 未来展望

1. AI增强: 引入视觉识别模型,直接从设计稿图像提取布局信息
2. 实时同步: 建立设计工具与OOD的双向同步机制,设计变更自动反映到代码
3. 交互增强: 提取设计稿中的交互逻辑(如动画、手势),自动生成交互代码
4. 组件库对齐: 建立设计组件库与OOD组件库的映射关系,实现组件级别的智能推荐

设计工具导入体系的持续演进,将推动低代码平台从"代码生成工具"进化为"智能设计实现平台",最终实现"设计即产品"的愿景。

作者: OODER Studio技术团队 | 发布日期: 2026-07-16

本文档详细阐述了OODER Studio设计工具导入体系的技术架构与实现细节

​
