Chromium 源码学习笔记（五）：一次点击，在进入 JS 之前先经历了什么？

上一篇写 Renderer Pipeline 时，我关注的是资源回来之后，页面如何从 DOM/CSS 变成屏幕上的一帧。

写完那一篇之后，很自然会换到另一个方向：

text 复制代码

如果用户已经看到页面了，接下来点了一下、滚了一下，Chromium 里会发生什么？

我以前很容易把这个过程想成：

text 复制代码

用户点击页面
  -> 触发 JS click handler
  -> 页面更新

这个说法只描述了最表面的结果。

从 Chromium 内部看，点击不是直接调用 JavaScript，滚动也不一定走 Blink main thread。

一次输入进来之后，Chromium 要先判断它属于浏览器 UI，还是属于网页内容；如果属于网页内容，还要跨进程送到正确的 renderer；到 renderer 之后，又可能走 compositor fast path，也可能进入 Blink main thread，最后才可能变成 DOM event、JS handler 和下一帧渲染。

这篇我想讲清楚的就是这个问题：

text 复制代码

一次点击或滚动为什么可能走 Browser UI、compositor fast path 或 Blink main thread？

输入不是一开始就属于网页

用户在 Chrome 窗口里点了一下，这个输入最开始并不知道自己属于谁。

它可能是：

text 复制代码

点了地址栏
点了返回按钮
点了权限弹窗
点了网页里的按钮
在页面里滚动
按了浏览器快捷键
按了页面监听的键盘事件

这些行为看起来都是"用户输入"，但它们的目标完全不同。

所以输入进入 Chrome 后，第一件重要的事不是马上进入网页，而是先在 Browser process 侧判断目标。

如果目标是地址栏、工具栏、菜单、权限弹窗，事件会被浏览器 UI 自己处理。

如果目标是网页内容区域，它才会进入 WebContents / renderer 这条链路。

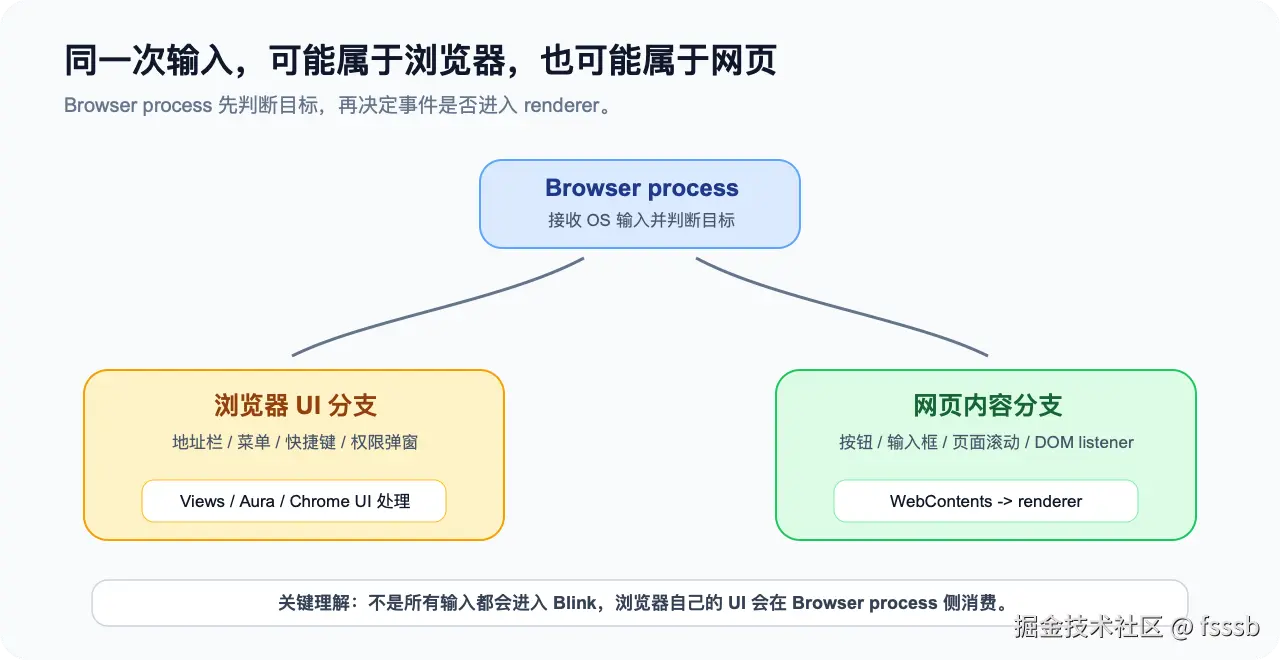

这张图的重点是：Input Pipeline 不是"点击 -> JS"一条直线，而是先经过 Browser process 判断目标，再决定是否进入页面 renderer。

浏览器 UI 和网页内容是两条分支

这一点对理解 Chromium 很重要。

Chrome 本身不是一个透明壳子。它有自己的地址栏、标签页、菜单、下载气泡、权限弹窗、快捷键系统。

所以 Browser process 必须先回答：

text 复制代码

这个输入是给浏览器自己的？
还是给网页内容区域的？

这就形成了两个分支。

浏览器 UI 自己处理

例如：

text 复制代码

点击地址栏
点击返回 / 刷新按钮
按 Ctrl+L / Ctrl+T
点击浏览器菜单
操作权限弹窗

这些事件通常停留在 Browser process 的 UI 层，由 Views、Aura、Chrome UI 或命令系统处理。

它们不会进入 Blink，也不会变成 DOM event。

页面内容继续路由

例如：

text 复制代码

点击网页按钮
在输入框里输入文字
页面内滚动
触发 pointermove / click / keydown listener

这些事件会被送到对应的 WebContents，再通过 Browser 侧的 renderer host 体系路由到目标 renderer。

这条路才是我们通常说的"输入进入页面"。

页面输入也不是直接进入 JS

即使输入目标是网页内容，它也不会直接调用 JavaScript。

Browser process 侧大致会经过这样一段链路：

text 复制代码

OS native input event
  -> platform window receives event
  -> ui::Event
  -> target WebContents / RenderWidgetHostView
  -> RenderWidgetHostImpl
  -> InputRouter
  -> WebInputEvent / WebCoalescedInputEvent
  -> target renderer

这里有几个关键对象。

ui::Event 可以理解成 Chromium UI 层对平台输入事件的统一抽象。操作系统给 Chrome 的是平台原生事件，Chromium 不希望上层到处直接处理 macOS、Windows、Linux 各自的事件格式，所以会先转换成内部事件表示。

RenderWidgetHostView 更像 Browser 侧代表"页面可显示、可接收输入的那块区域"的 view。它知道页面内容嵌在浏览器窗口里的位置。

RenderWidgetHostImpl 是 Browser 侧代表 renderer widget 的核心对象。在输入链路里，它负责把页面相关输入转发给 renderer，并参与输入 ack、状态和路由。

InputRouter 负责排队、合并、发送和 ack 管理。

这也是为什么 Input Pipeline 不是"每个硬件事件都完整走一次 JS"。高频事件可能被合并，renderer 忙的时候事件可能排队，有些事件还需要等待页面是否取消默认行为。

从数据形态看，可以先记成：

text 复制代码

OS event
  -> ui::Event
  -> WebInputEvent / WebCoalescedInputEvent
  -> Blink DOM Event
  -> JS callback / default action
  -> DOM/CSS/layout invalidation
  -> next frame

这条链路里，WebInputEvent 还不是 DOM event。

比如底层 mouse down / mouse up 进入 Blink 后，还要经过 hit test 和 DOM event dispatch，才可能进一步产生页面 JS 能看到的 click。

renderer 侧为什么会分两条路？

输入到达 renderer 后，也不是所有事件都走同一条路径。

一个很关键的分叉是：

text 复制代码

compositor thread fast path
renderer main thread / Blink path

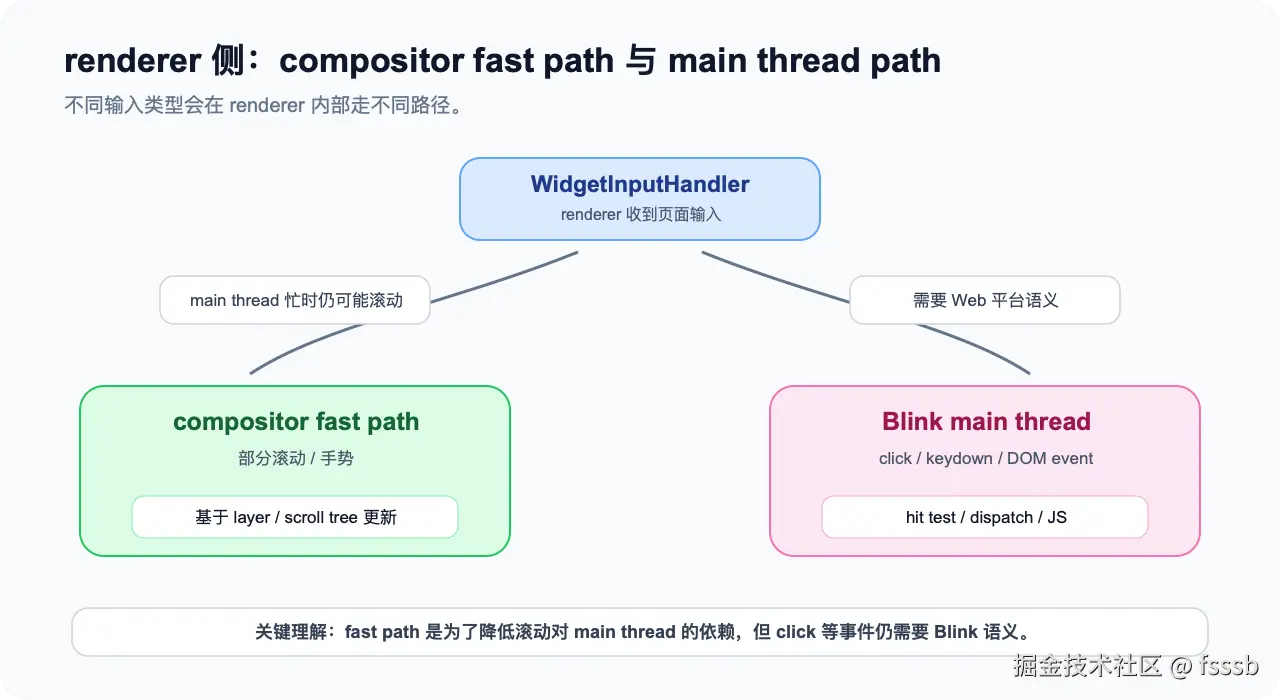

这张图想解释的是：部分滚动和手势可以基于已经提交的合成状态，由 compositor thread 更快处理；而 click、keydown 这类需要 Web 平台语义的事件，通常要进入 Blink main thread。

为什么滚动有时可以更快？

Renderer main thread 很容易被 JS、style、layout、paint 占住。

如果所有滚动都必须等待 main thread，那么页面只要 JS 忙一点，滚动就会非常容易卡。

Compositor fast path 的价值就在这里：

text 复制代码

在满足条件时，部分滚动可以基于已有的 layer / scroll tree，直接由 compositor thread 更新视觉结果。

这样即使 main thread 正在跑 JS，滚动也可能保持流畅。

但这条快路径不是万能的。

如果页面注册了可能取消默认滚动行为的非 passive listener，或者存在 main-thread scrolling reason，滚动就可能需要回到 main thread。

所以我现在会这样理解：

text 复制代码

compositor fast path 不是替代 Blink，
而是在某些输入场景下绕开 main thread 阻塞。

为什么 click / keydown 通常要进 main thread？

click、keydown 这类事件涉及 Web 平台语义。

它们需要知道：

text 复制代码

点中了哪个 DOM 节点？
事件捕获和冒泡怎么走？
页面有没有注册 listener？
默认行为是什么？
JS 是否调用 preventDefault？

这些问题都需要 Blink main thread 参与。

所以输入到 renderer 后，还要经过 Blink 的 hit test、event dispatch，再根据页面注册的 listener 进入 V8 执行 JS。

一个按钮点击如何让页面变色？

用一个简单例子串起来会更清楚。

html 复制代码

<button id="save">Save</button>
<script>
  save.addEventListener('click', () => {
    document.body.classList.add('saved');
  });
</script>

用户点击这个按钮后，大致发生的是：

text 复制代码

mouse down / mouse up
  -> OS sends native input event to Chrome window
  -> Browser process converts it to ui::Event
  -> Browser process decides target is web content
  -> RenderWidgetHostView receives content input
  -> RenderWidgetHostImpl forwards WebInputEvent
  -> InputRouter queues / sends event to target renderer
  -> WidgetInputHandler receives event in renderer
  -> Blink performs hit test and dispatches DOM click event
  -> V8 executes click listener
  -> JS changes body.classList
  -> Blink marks style/layout/paint dirty
  -> Renderer Pipeline produces next frame
  -> Viz / GPU presents it

这里可以看到，JS handler 只是中间一段。

点击要真正变成"用户看到页面变色"，还要继续进入 Renderer Pipeline，并最终显示到屏幕。

这也解释了为什么点击后不一定马上刷新。

如果 JS 没有修改页面，或者修改的是非视觉状态，用户可能看不到任何变化。

如果 JS 很慢、layout 很重、raster 或 presentation 慢，用户看到反馈也会延迟。

Input Pipeline 和 INP 的关系

学 Input Pipeline 之后，我对 INP 这类交互性能指标也更容易拆了。

INP 关注的是一次交互到下一次可见反馈之间的延迟。

它不只是 JS 执行时间。

一次交互慢，可能慢在：

text 复制代码

input delay
  -> 事件等待多久才开始处理

processing duration
  -> handler / default action 执行多久

presentation delay
  -> 处理完成后多久显示到屏幕

所以 INP 高不能简单归因于"JS 慢"。

它可能是 input routing 延迟，可能是 main thread 正忙，可能是 JS handler 太重，也可能是后续 style/layout/paint 或最终 present 慢。

这也把第五篇和第四篇连起来了：

text 复制代码

Input Pipeline 把用户输入送到页面执行环境；
Renderer Pipeline 把页面状态变化变成下一帧。

点击没反应时，我现在会反着查

以前看到"点击没反应"，我很容易直接问：

text 复制代码

JS handler 有没有执行？

现在我会把它放回整条链路里看。

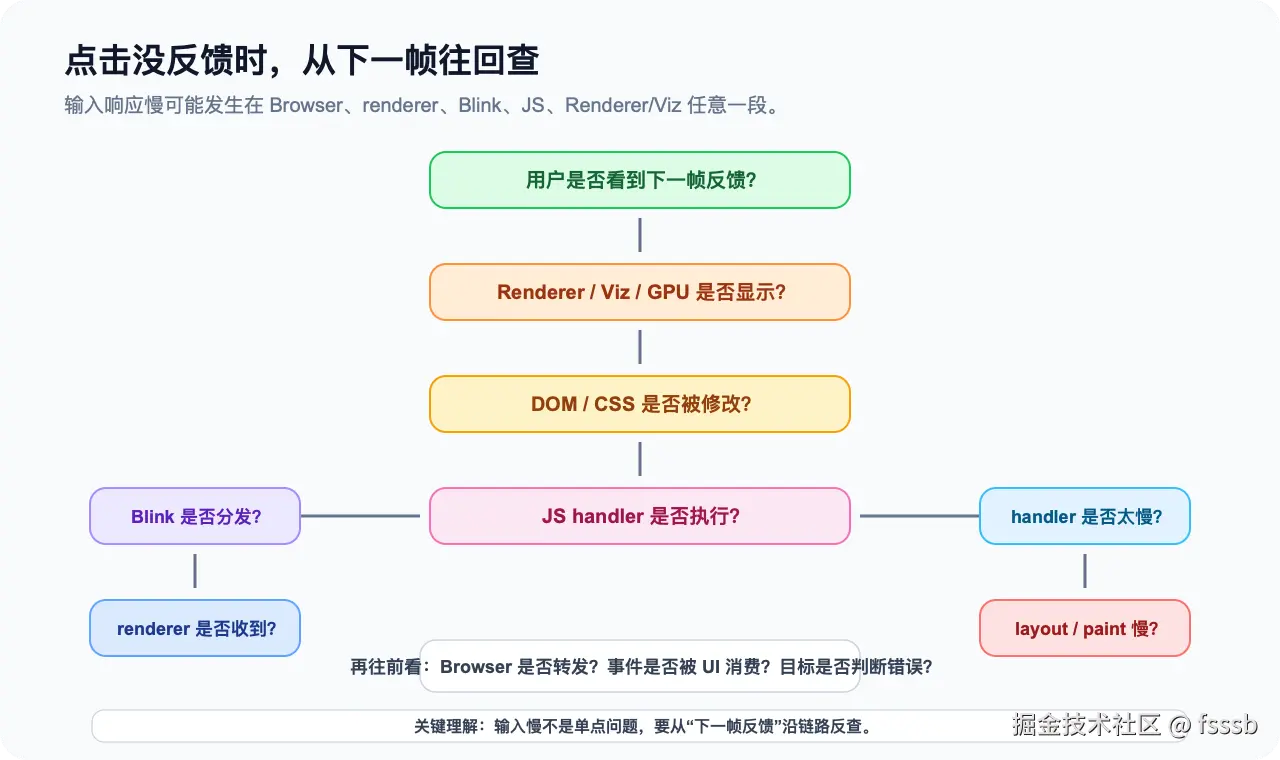

可以从用户是否看到下一帧开始反查：

text 复制代码

用户是否看到下一帧反馈？
  -> 如果没有，看 Renderer / Viz / GPU 是否提交并显示
  -> 如果渲染没开始，看 DOM/CSS 是否被修改
  -> 如果 DOM 没变，看 JS handler 是否执行
  -> 如果 JS 没执行，看 Blink 是否分发 DOM event
  -> 如果 Blink 没收到，看 renderer 是否收到 WebInputEvent
  -> 如果 renderer 没收到，看 Browser 是否转发给目标 RenderWidgetHost
  -> 如果 Browser 没转发，看事件是否被浏览器 UI 消费或目标判断错误

这个反查路径比一句"点击没到 JS"更有用。

因为输入问题可能发生在 Browser UI 目标判断、跨进程路由、renderer main thread、Blink event dispatch、JS、Renderer Pipeline、Viz/GPU 任意一段。

源码阅读时，我会先抓这些锚点

如果要继续看源码，我会先抓几组入口。

Browser UI / 平台事件侧：

text 复制代码

ui/events/
ui/views/
ui/aura/

Browser 侧页面输入路由：

text 复制代码

content/browser/renderer_host/
content/browser/renderer_host/input/
content/browser/renderer_host/render_widget_host_impl.h
content/browser/renderer_host/render_widget_host_impl.cc

输入事件数据结构：

text 复制代码

third_party/blink/public/common/input/web_input_event.h
third_party/blink/public/common/input/web_coalesced_input_event.h

renderer / Blink 分发侧：

text 复制代码

content/renderer/input/
third_party/blink/renderer/core/events/event_dispatcher.h
third_party/blink/renderer/core/dom/events/event_target.h

compositor 输入侧：

text 复制代码

cc/input/

这一轮先顺着这些锚点建立地图，再去看 input ack、coalescing、gesture recognition、IME、hit testing、compositor scrolling reason 这些细节，才不容易陷进局部实现里。

我现在会怎么复述 Input Pipeline？

如果把这一篇压缩成一段话，我会这样讲：

text 复制代码

Input Pipeline 是 Chromium 把用户输入从 OS 事件路由到浏览器 UI 或页面执行环境，并最终可能触发页面更新的链路。

输入事件先进入 Browser process，被转换成 ui::Event，然后 Browser process 判断目标属于浏览器 UI 还是网页内容。如果是地址栏、菜单、快捷键等浏览器 UI 输入，事件可能直接被 Browser 侧消费；如果目标是页面内容，就会通过 RenderWidgetHostView、RenderWidgetHostImpl、InputRouter 等对象转发给目标 renderer。

到 renderer 后，输入会根据类型和页面状态分流。部分滚动可以走 compositor fast path，避免被 main thread 阻塞；click、keydown 等事件通常进入 Blink main thread，经过 hit test 和 DOM event dispatch，再进入 V8 执行 JS listener 或触发默认行为。

如果 JS 或默认行为改变了 DOM/CSS/滚动状态，后续才会进入 Renderer Pipeline，生成下一帧并交给 Viz/GPU 显示。

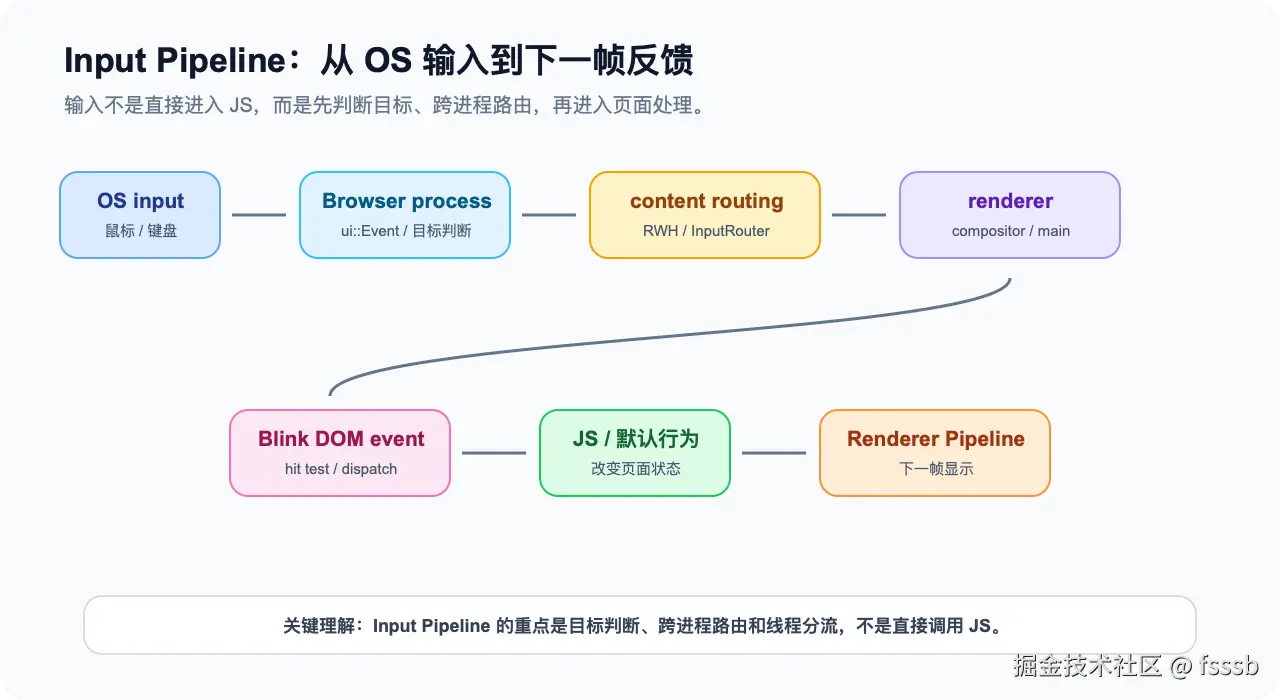

更短一点，就是：

text 复制代码

OS input
  -> Browser target routing
  -> content renderer host
  -> renderer compositor/main thread
  -> Blink DOM event
  -> JS/default action
  -> Renderer Pipeline
  -> next frame

最后

写 Renderer Pipeline 时，我关心的是：页面状态如何变成屏幕上的一帧。

写 Input Pipeline 时，我开始关心另一件事：

text 复制代码

用户的一次点击或滚动，如何被正确送到该处理它的地方？

这也是为什么"点击直接调用 JS"这个说法太简单。

在 Chromium 里，输入先经过 Browser process 的目标判断，再进入 content 的跨进程路由，到了 renderer 后还要根据事件类型和页面状态分流。只有当输入真的触发了 DOM/CSS 状态变化，后续才会接上 Renderer Pipeline，变成用户看到的下一帧。

下一篇就可以继续沿着这条链路往 JS 方向走：当 DOM event 进入 JS listener 后，Blink 和 V8 如何协作执行 JavaScript，并通过 Web API 改变页面状态？这会进入 V8 / JavaScript Pipeline。
