LVDS（低压差分信号，Low Voltage Differential Signaling）是一种成熟的高速差分串行传输标准，凭借低功耗、低电磁干扰、高抗干扰能力、高速传输的优势，广泛应用于显示屏接口、工业高速通信、图像传输、FPGA高速互联等场景。LVDS的电气参数分为DC（直流）参数与AC（交流）参数两大类，其中DC直流参数是信号稳定传输的基础，决定了接口的电平基准、负载能力、噪声容限及硬件适配性，也是PCB设计、器件选型、系统调试的核心依据。
一、差分输出电压（VOD）
差分输出电压VOD是LVDS最核心的DC参数，定义为驱动器输出的一对互补信号OUT+与OUT-之间的直流电压差值，用于表征差分信号的有效摆幅，是接收器识别高低电平的核心依据。
根据官方标准，在终端匹配100Ω电阻的标准工况下，LVDS差分输出电压标准范围为247mV~454mV，典型值为350mV。相较于TTL、CMOS单端电平，LVDS极低的差分摆幅大幅降低了信号翻转的功耗与电磁辐射。
从电平逻辑来看：当OUT+电平高于OUT-时，VOD为正，对应逻辑高电平；当OUT+电平低于OUT-时，VOD为负，对应逻辑低电平。工程设计中，VOD不可低于247mV，否则接收器无法稳定识别信号，易出现误码；也不可高于454mV，否则会增大EMI干扰，违背低压差分的设计初衷。
二、共模输出电压（VCM）
共模电压是LVDS差分对的直流基准电平，定义为差分两路信号电压的平均值，公式为VCM=(VOUT+ + VOUT-)/2，是保障接口抗共模干扰能力的关键DC参数。
标准规定LVDS共模电压工作范围为1.125V~1.375V，典型中心值为1.2V。该电压值是LVDS专为高速低噪场景设计的基准电平，具备极强的兼容性，可适配2.5V、3.3V等多电压系统，同时允许收发两端存在轻微地电位差。
共模电压的稳定性直接决定系统抗干扰能力。工业场景中，外界干扰多以共模噪声形式耦合到传输线上，稳定的1.2V中心基准可让差分信号不受共模噪声影响，这也是LVDS优于单端信号的核心优势。若VCM偏离标准范围，会压缩信号噪声容限，降低系统抗干扰性能，严重时导致传输失效。
三、单端输出高低电平电压
LVDS差分对的单端信号具备固定的直流电平范围，是构成差分、共模电压的基础，适配100Ω标准终端负载工况：
-
单端高电平VOH：典型值1.38V，最大值不超过1.6V；
-
单端低电平VOL：典型值1.03V，最小值不低于0.90V。
两组单端信号在高低电平之间对称翻转，形成稳定的差分摆幅，且单端电压整体处于低压区间，有效抑制信号反射与高频辐射。同时，LVDS输入单端电压可兼容0V~2.4V宽范围波动，进一步提升了接口的容错性。
四、ATE测试方法

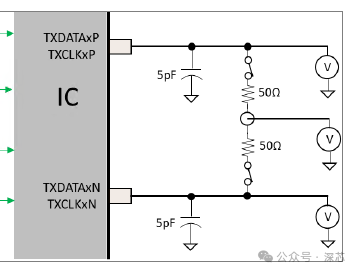

下图为测试电路示意图：

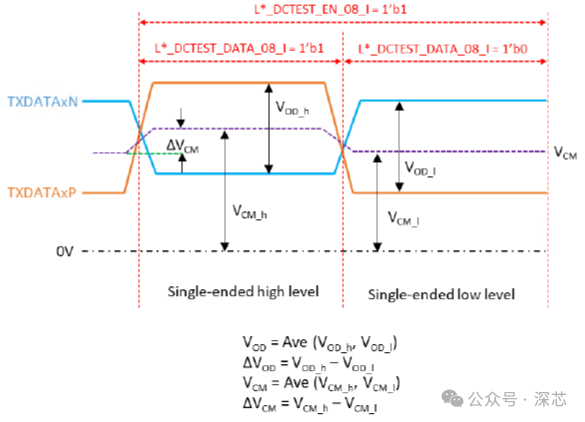

VOD&VCM计算方法如下图所示：
