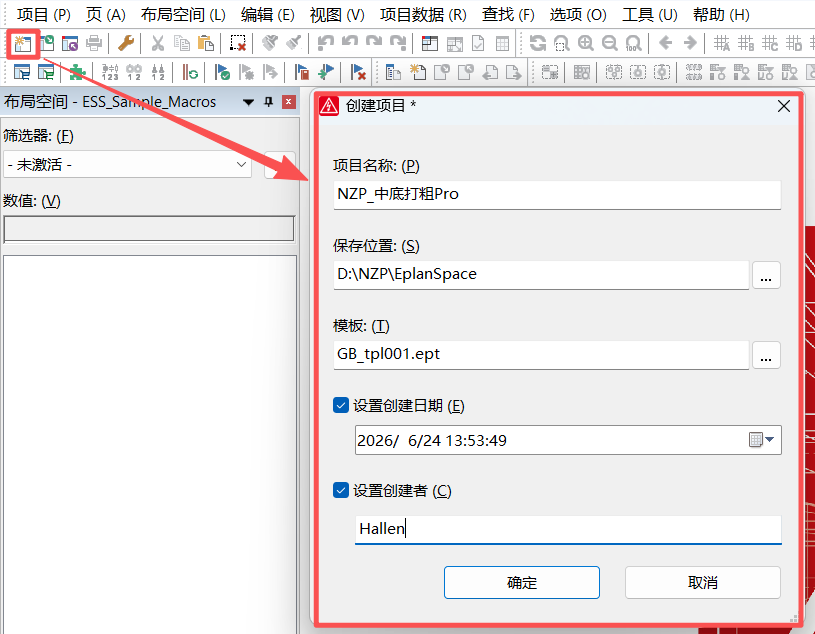

创建项目（3台电机起保停）

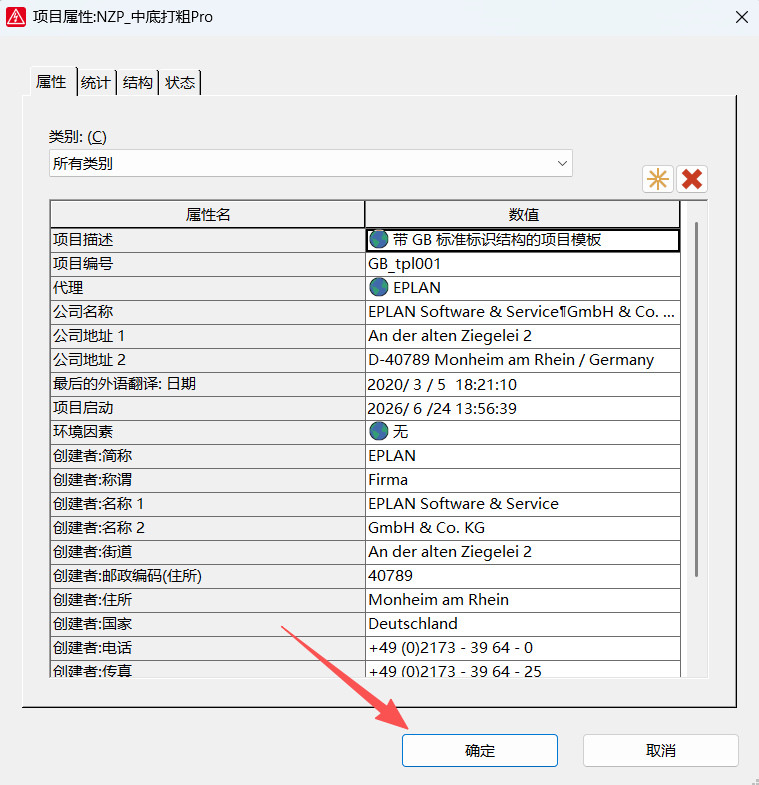

项目数据

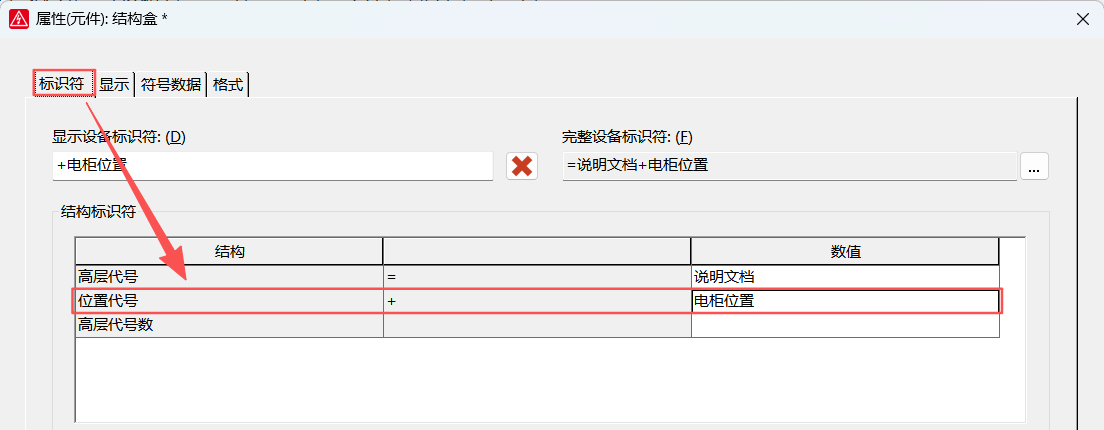

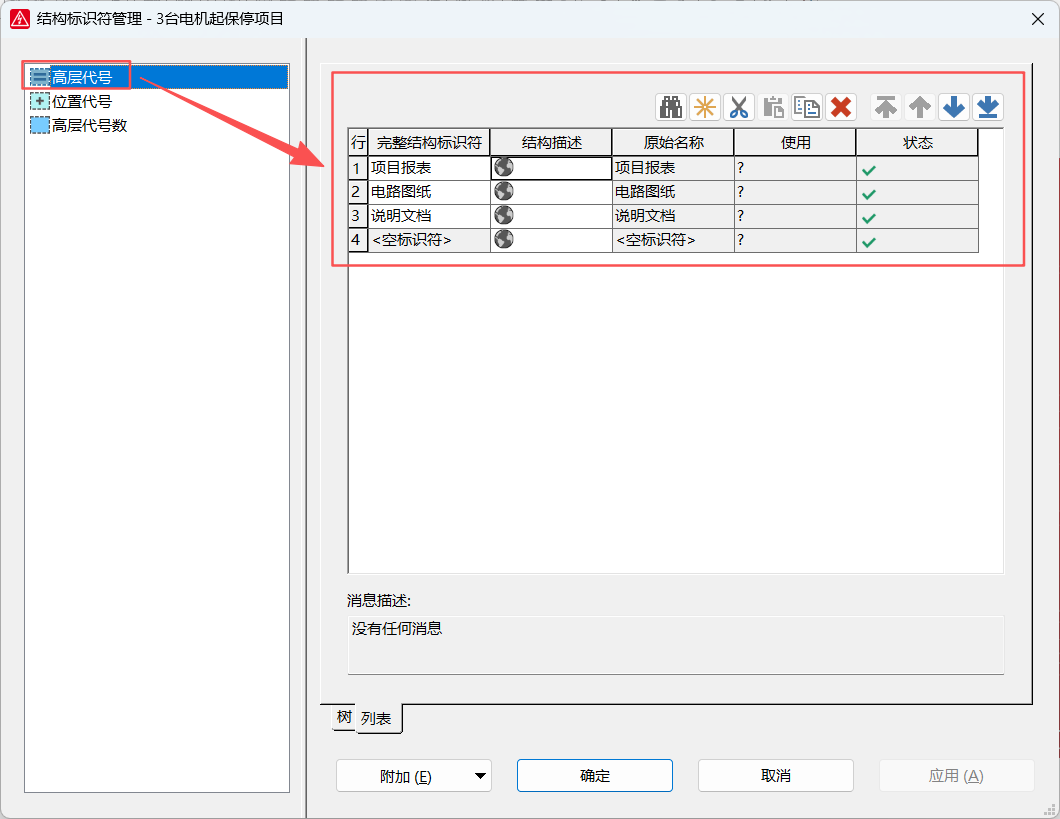

结构标识符管理
高层代号

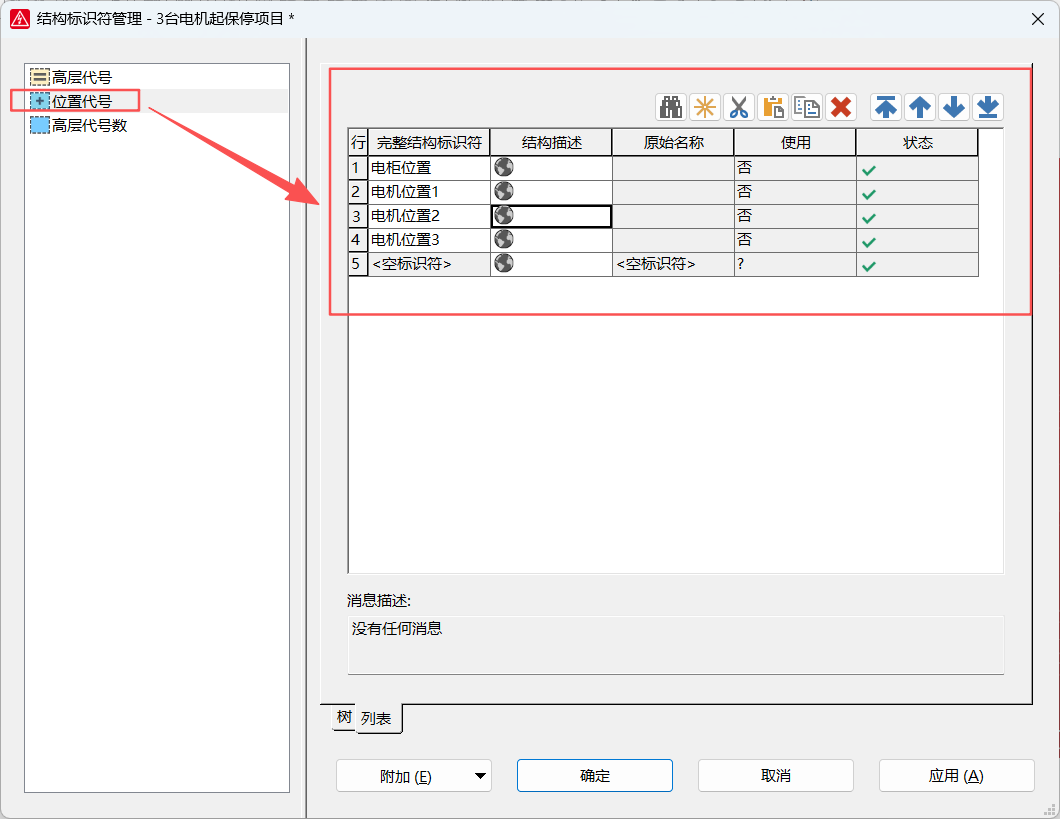

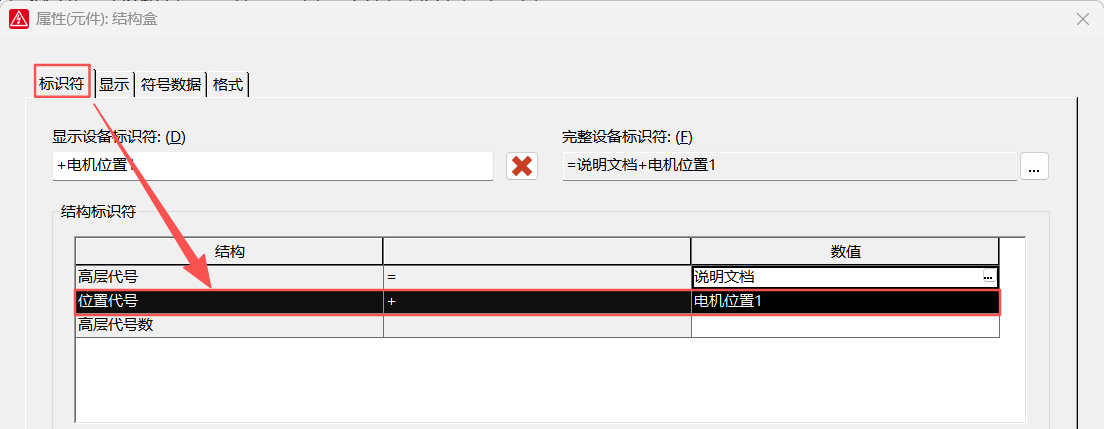

位置代号

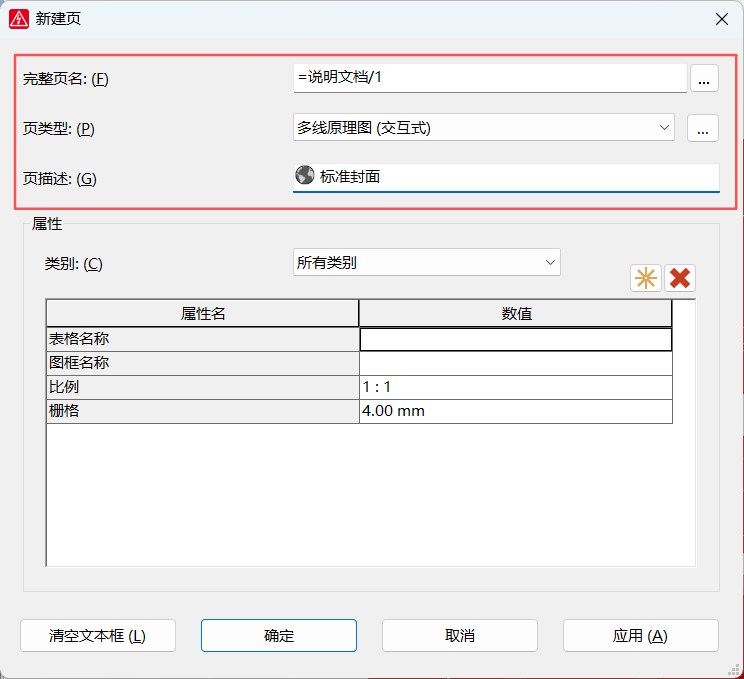

新建页（标准封面）
点击项目→右键→新建
快捷键Ctrl+N

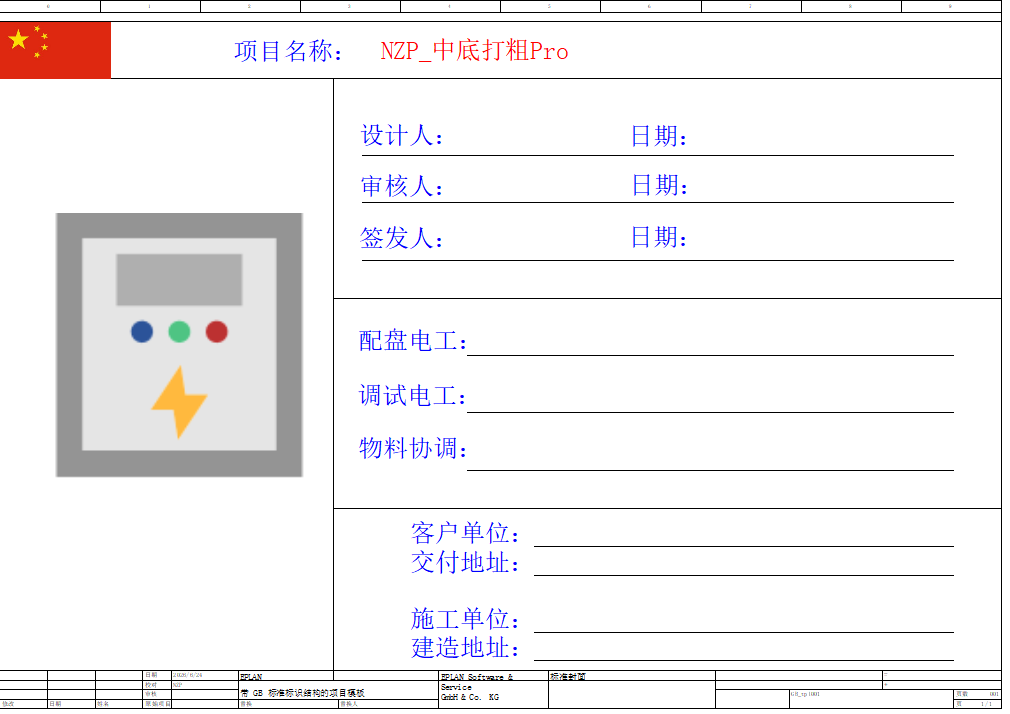

插入 标准封面

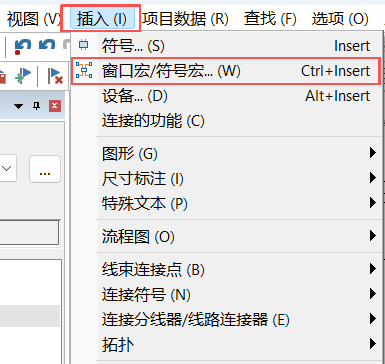

插入→窗口宏/符号宏→选择所需宏文件
快捷键 Ctrl+Insert

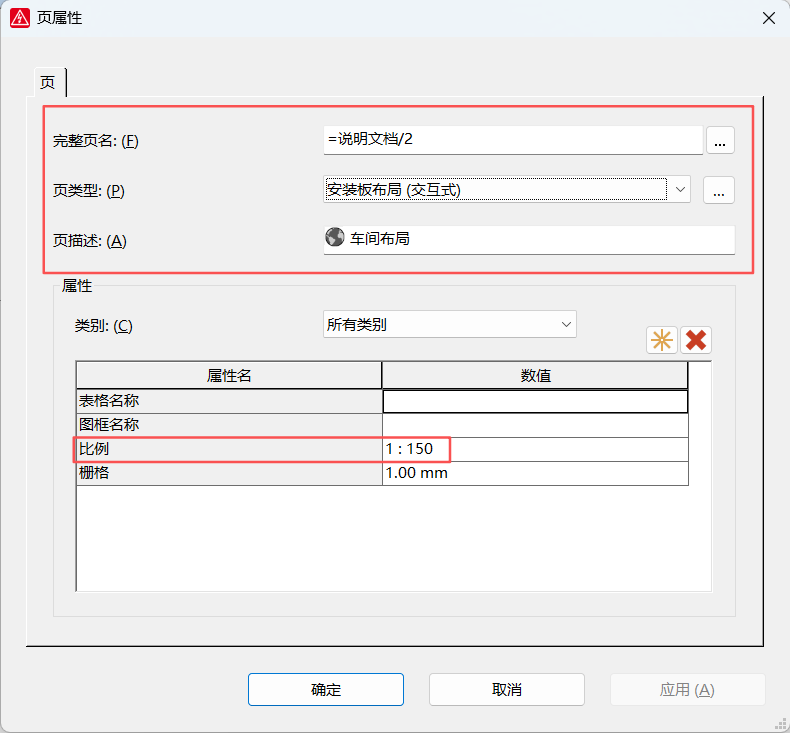

新建页（车间布局）

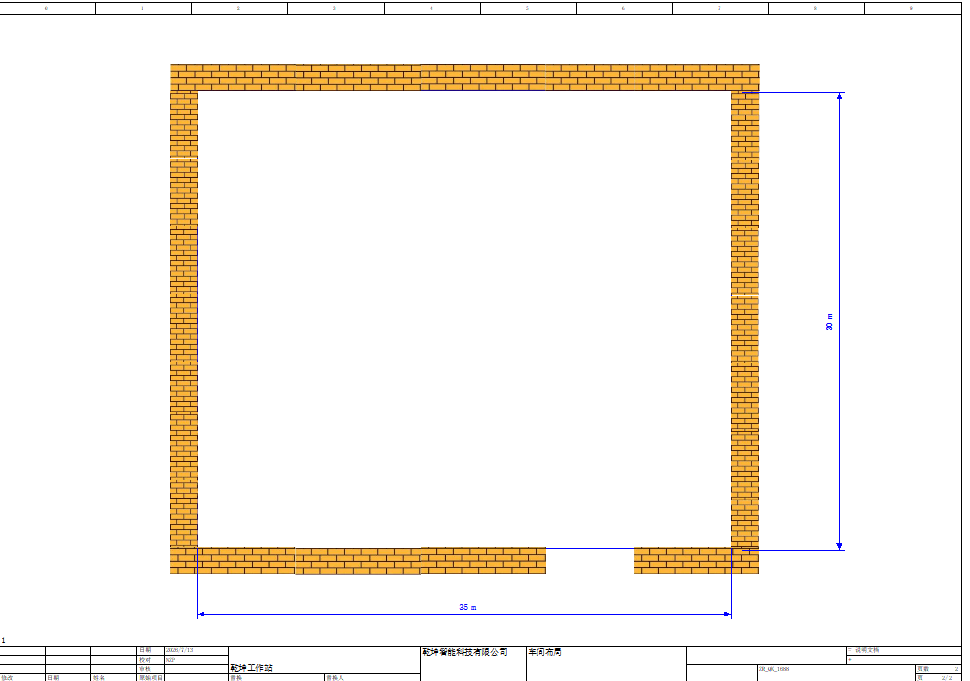

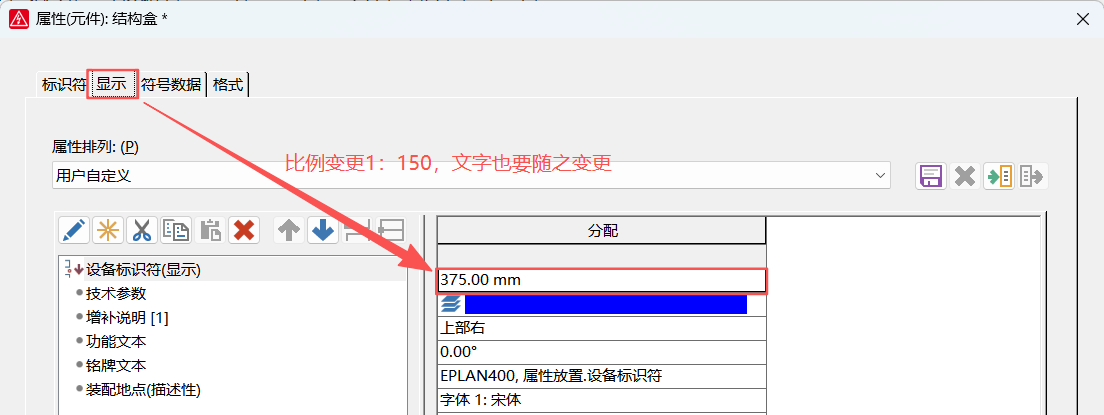

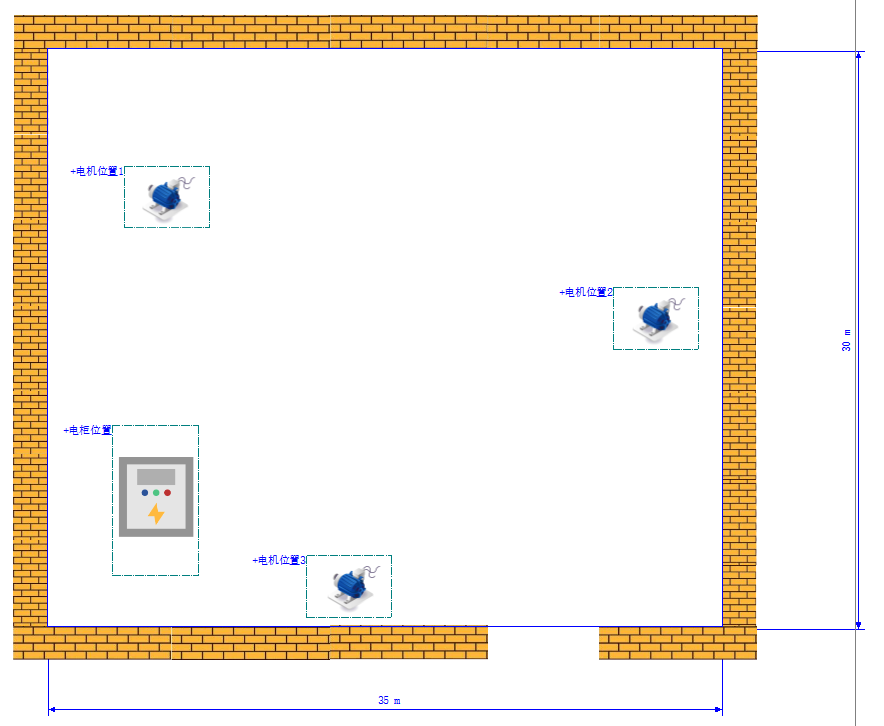

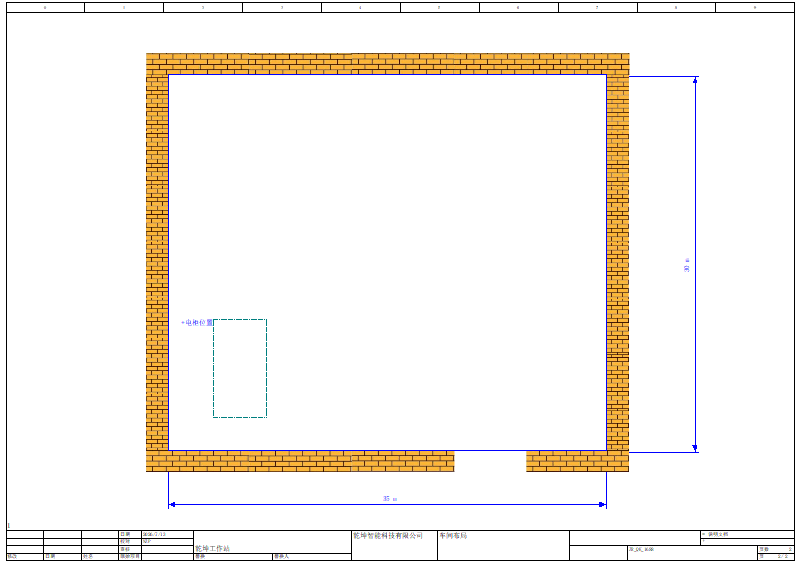

插入 车间安装布局（35*30）

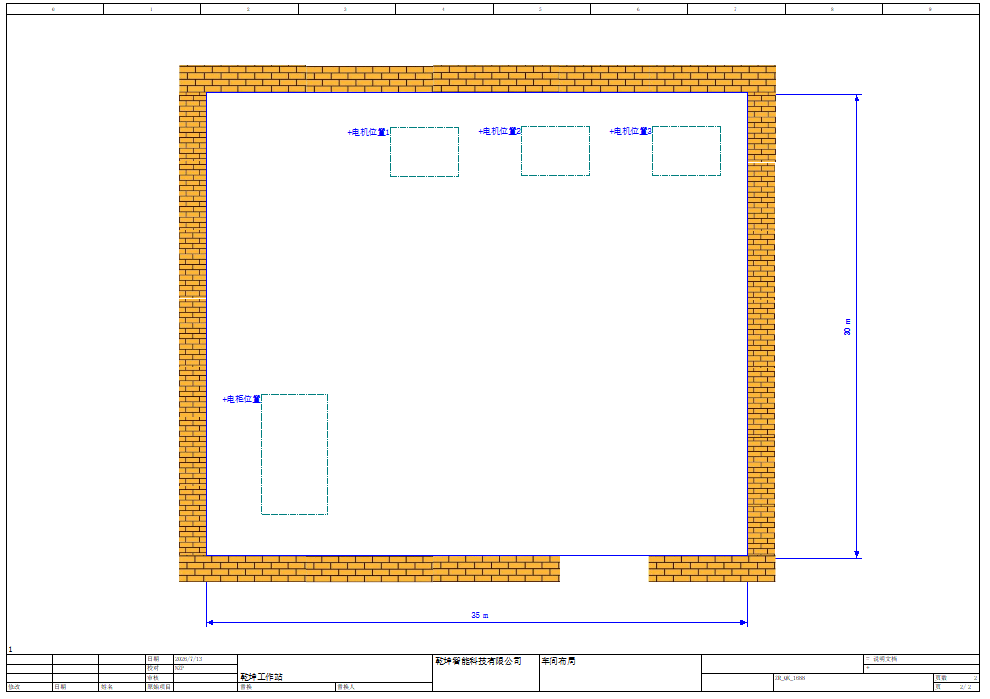

插入 电柜位置
插入 电机位置
插入 标识图片
操作：插入→图形→图片文件

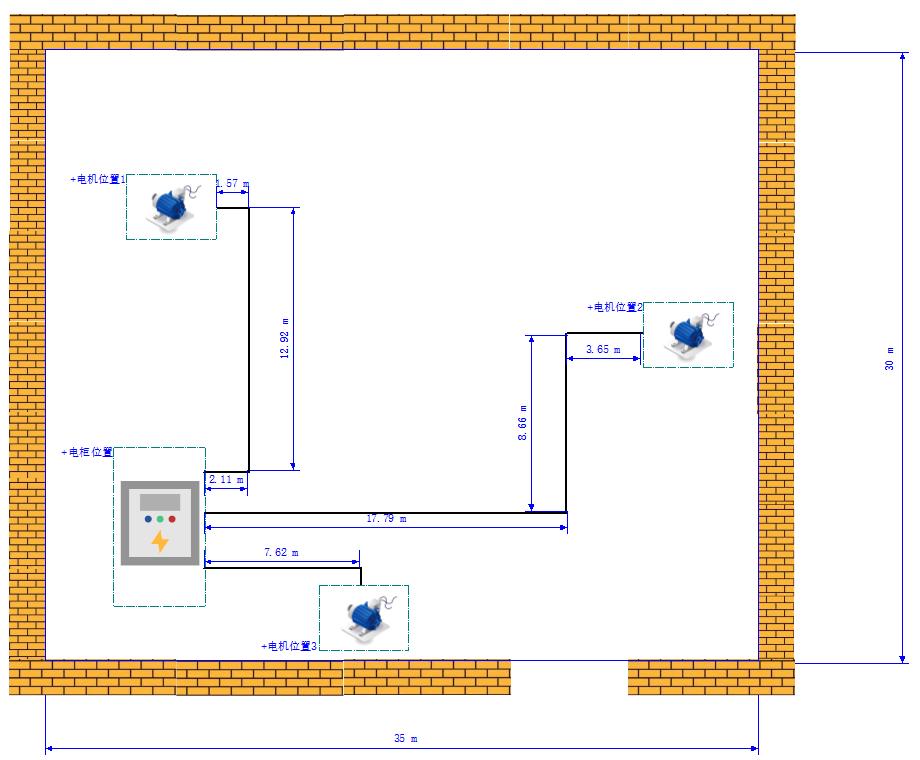

插入 折线和标注
作用：提示调试电工需要使用多长的线缆
折线操作：
→连接→完成后右键→封闭折线
标注操作：
→选择线缆→拖拽

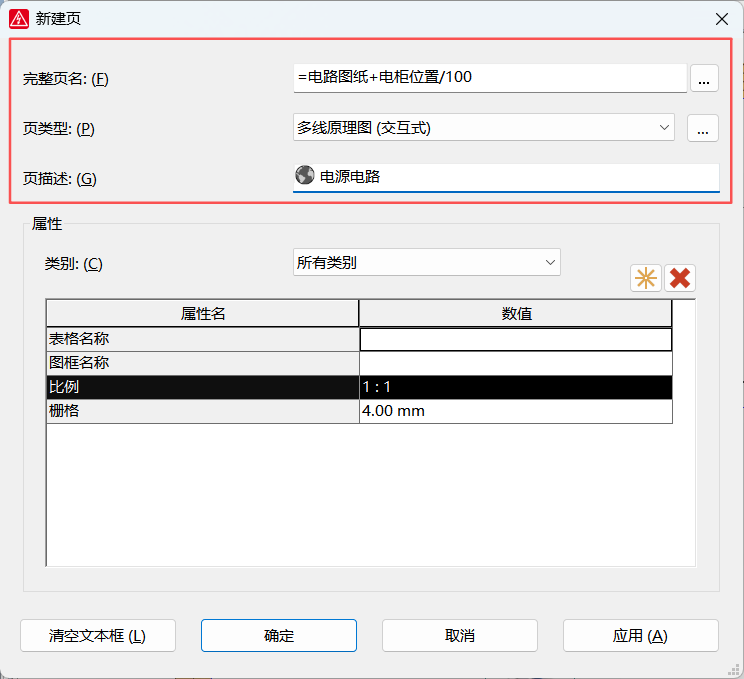

新建页（电源电路）

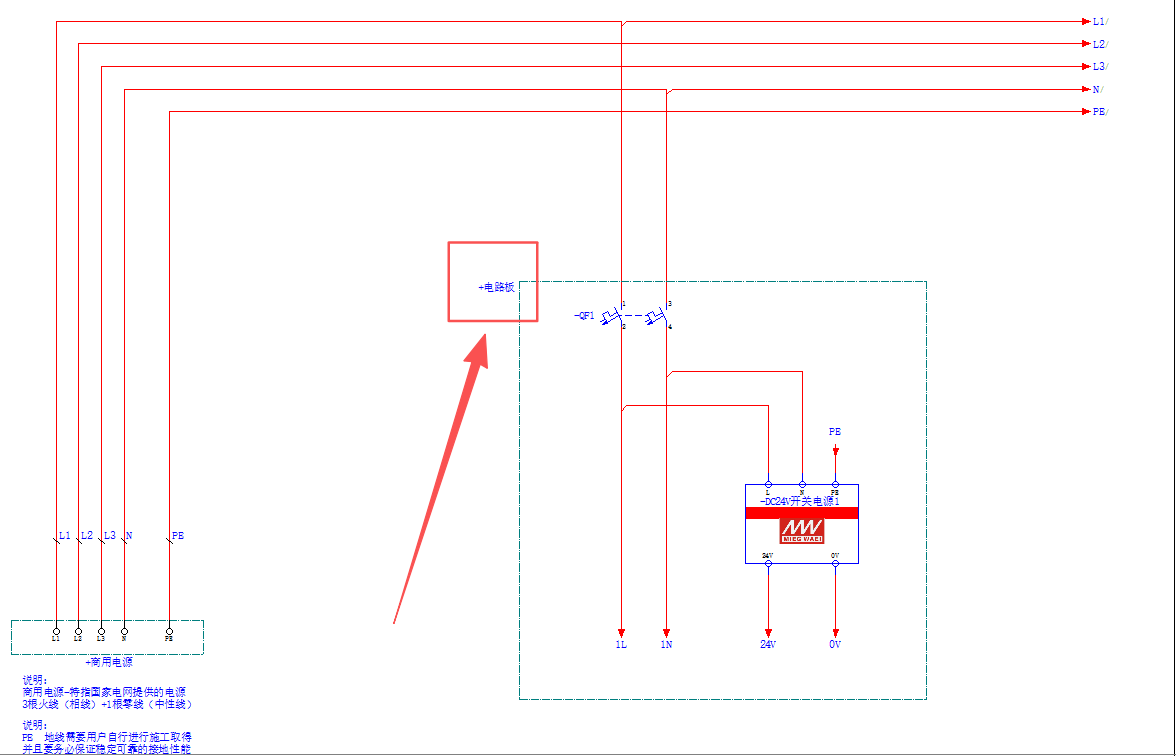

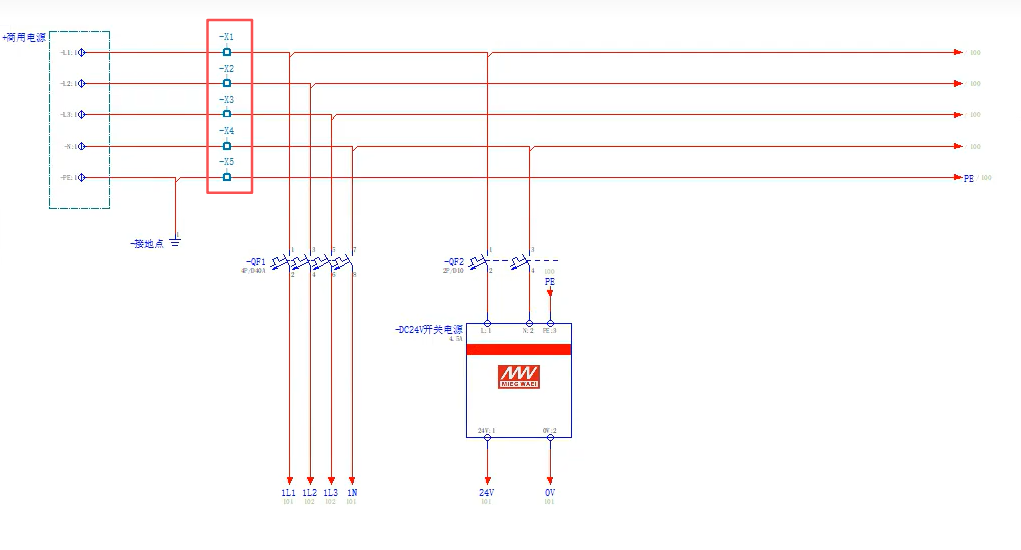

插入 电源电路

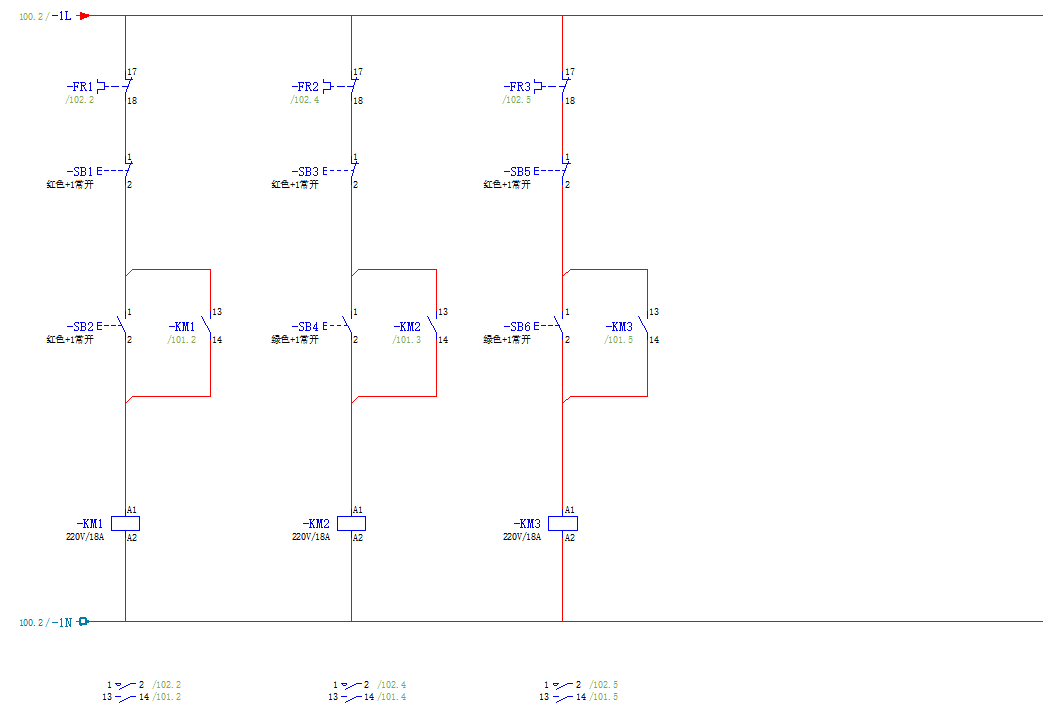

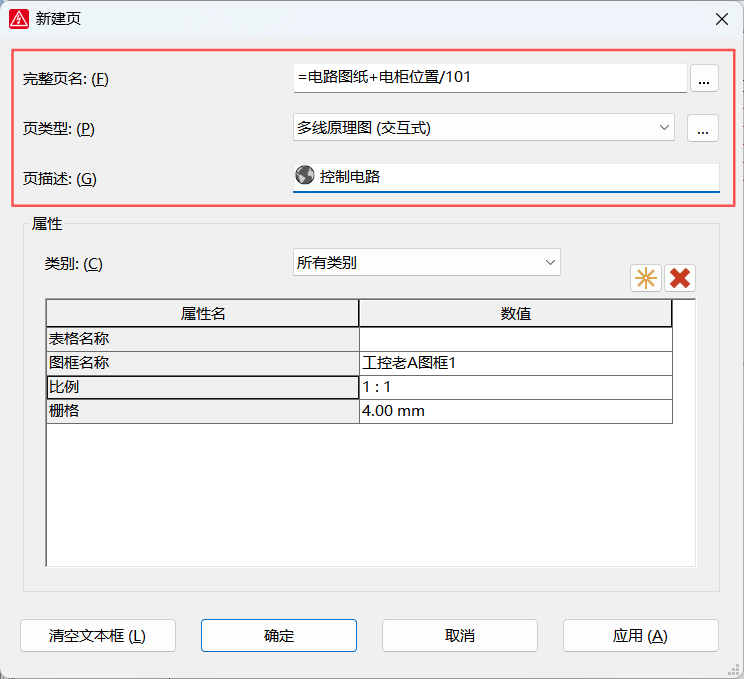

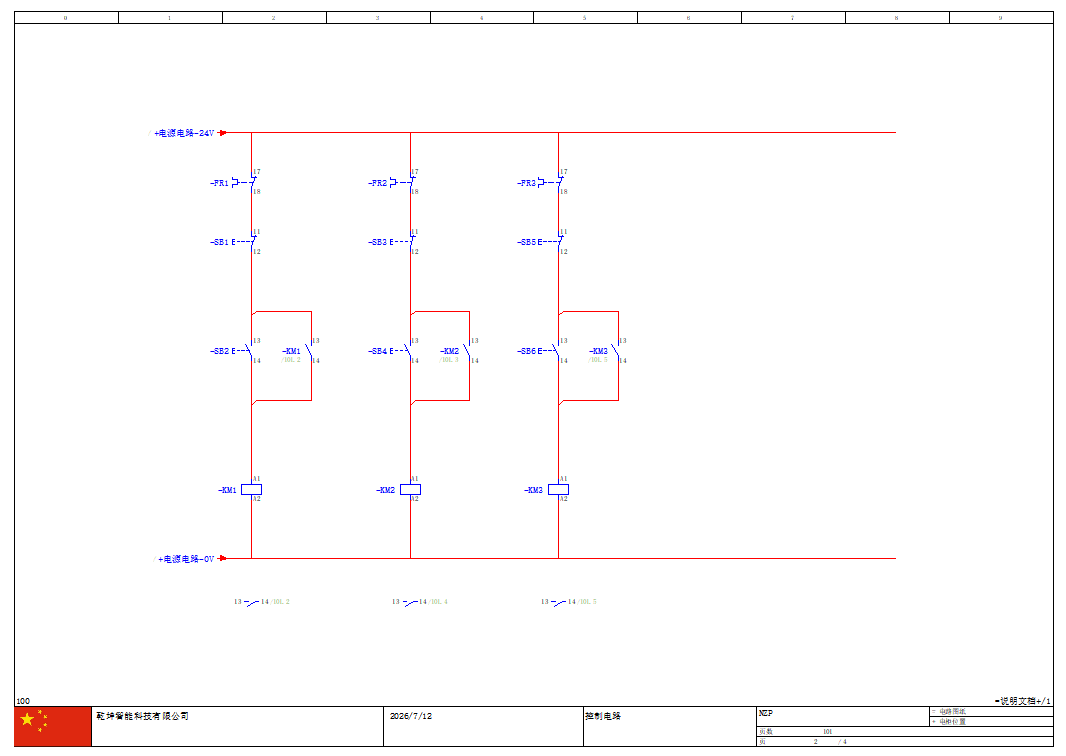

新建页（控制电路）

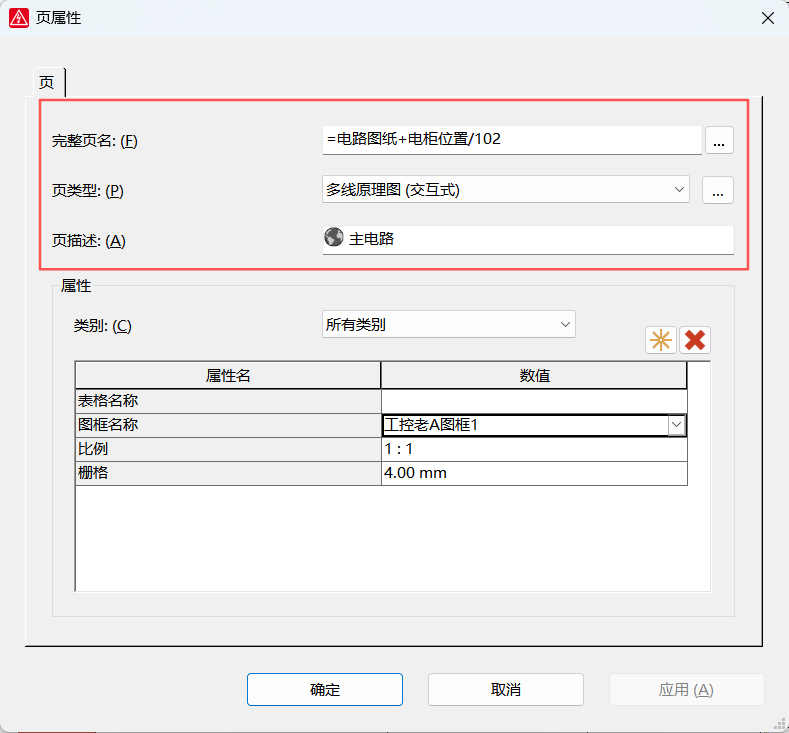

新建页（主电路）

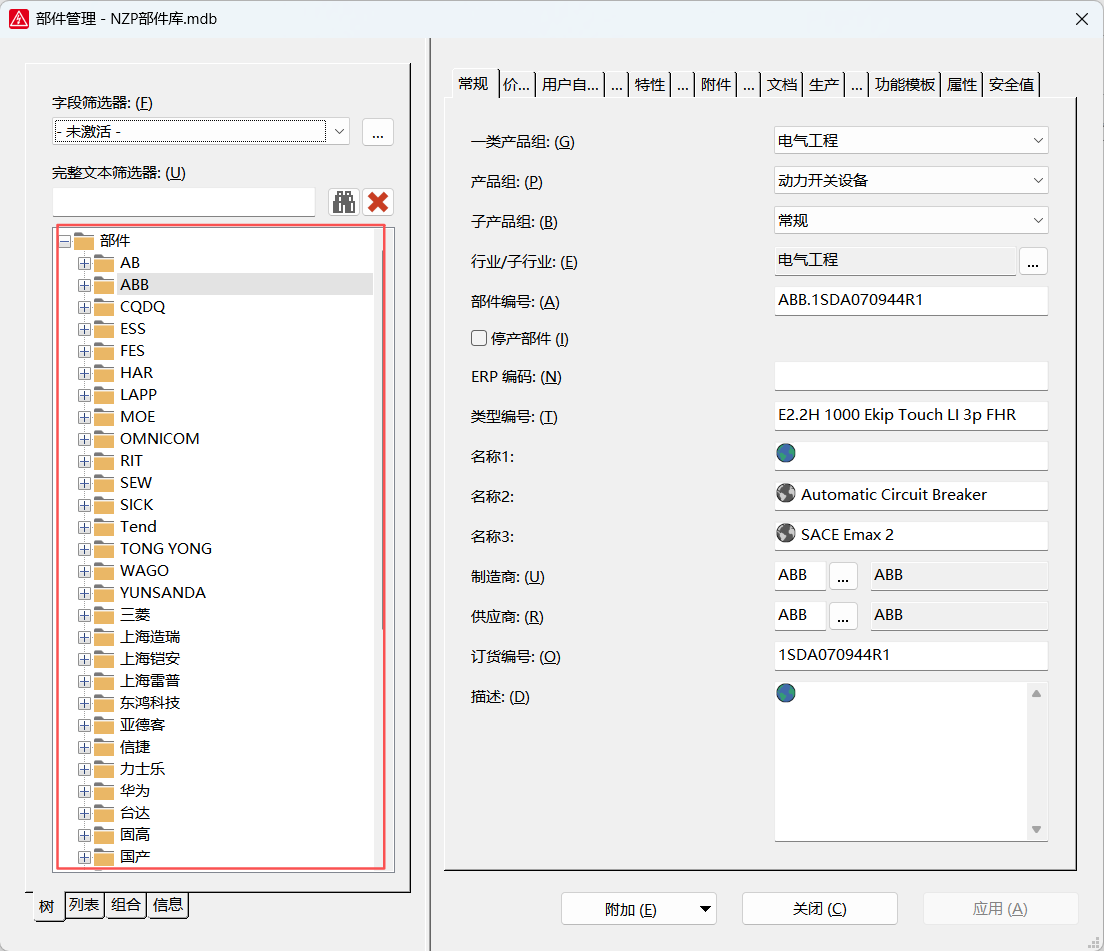

部件管理

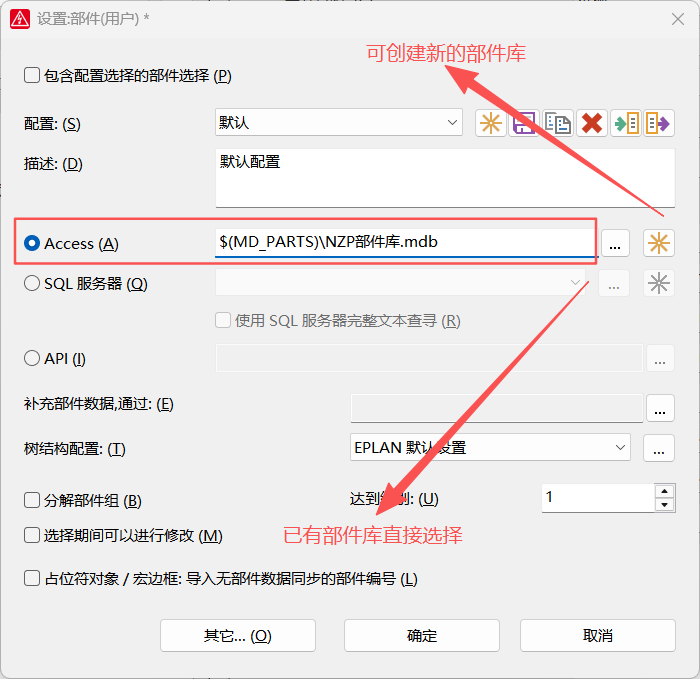

操作：工具→部件→管理→附加→设置

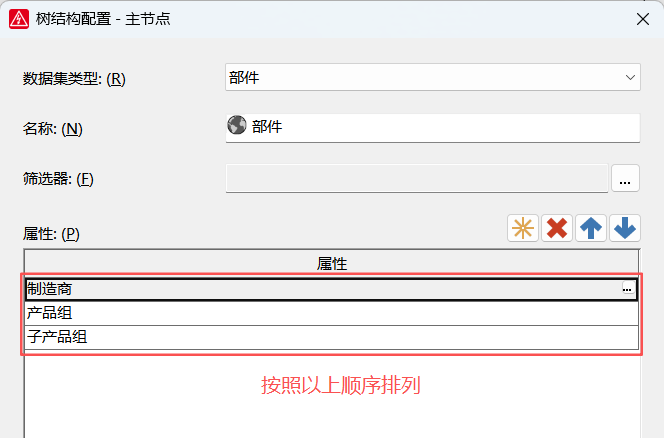

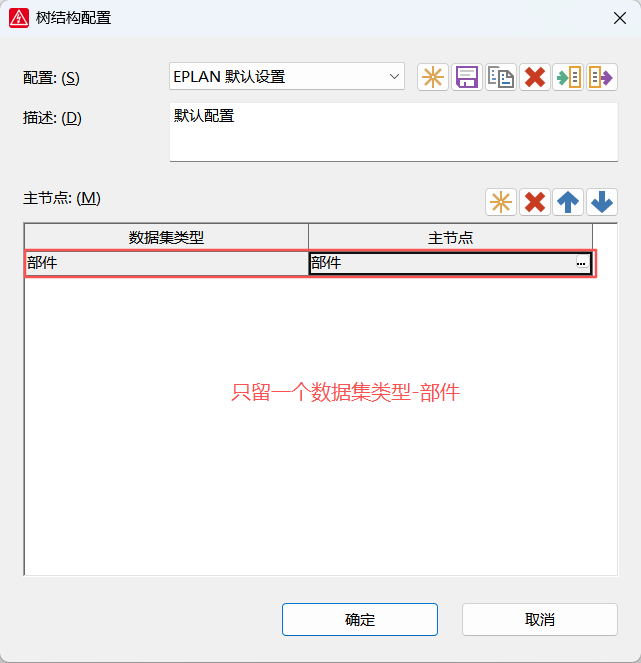

树结构配置

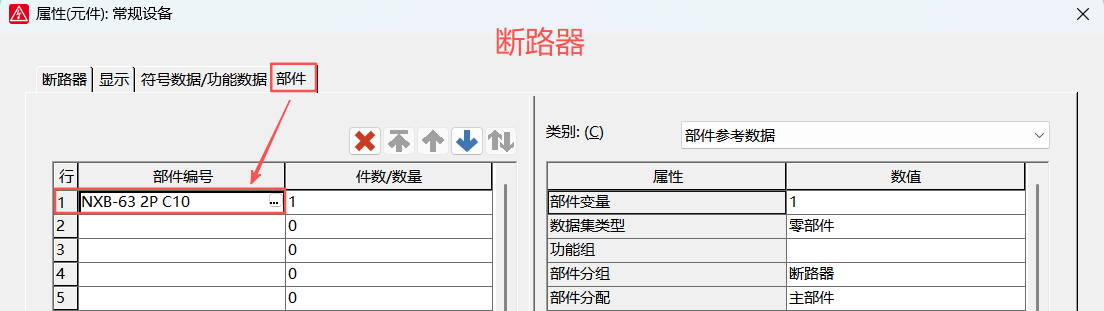

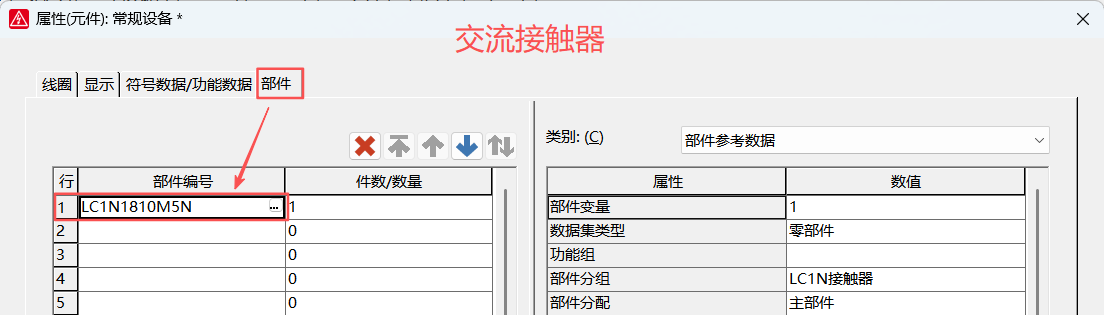

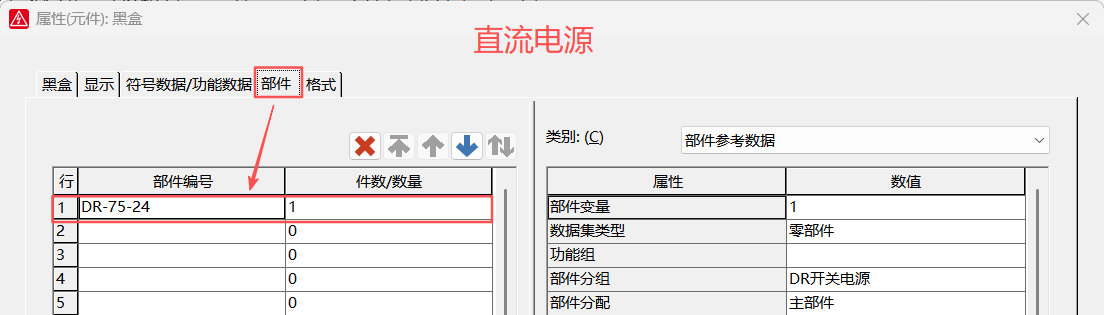

部件选型
双击需要选型的电气元件

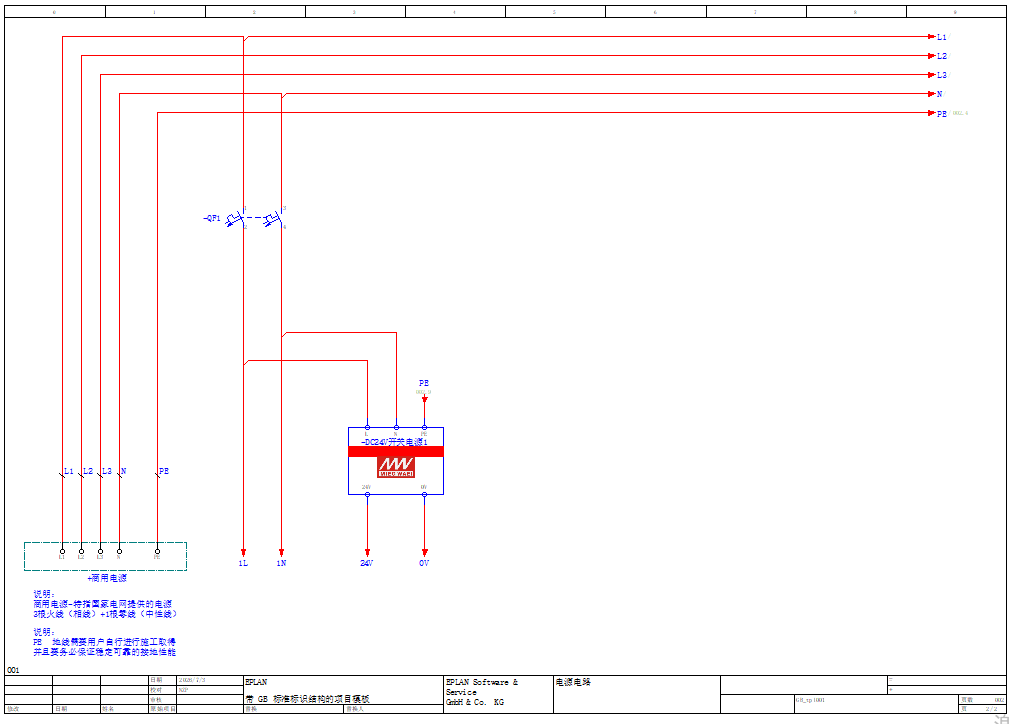

电源电路

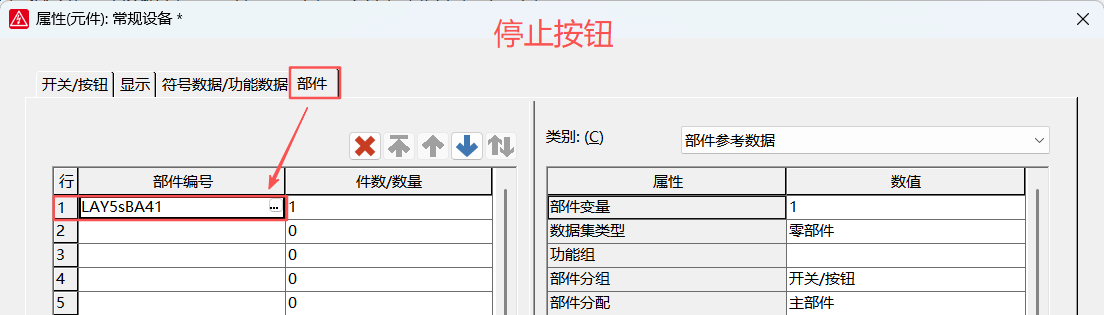

控制电路/主电路

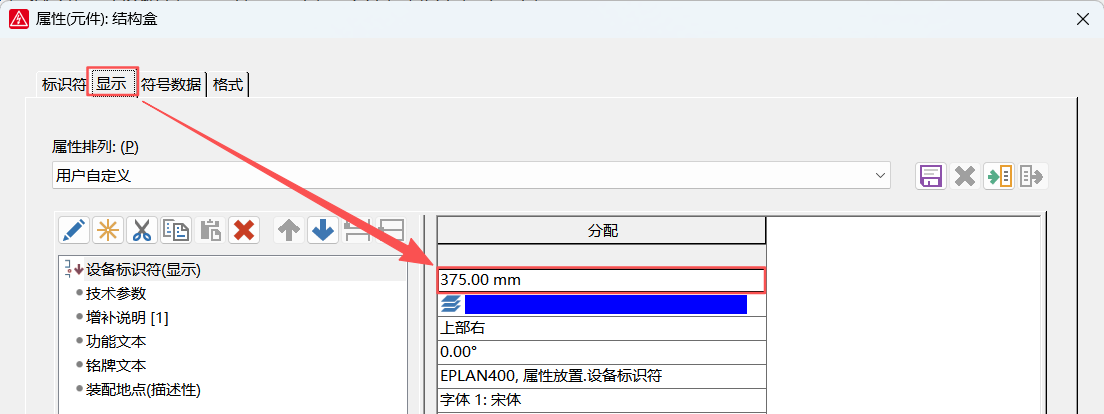

多选：CTAL+鼠标选定→属性
效果如下：
新建页 电柜外观

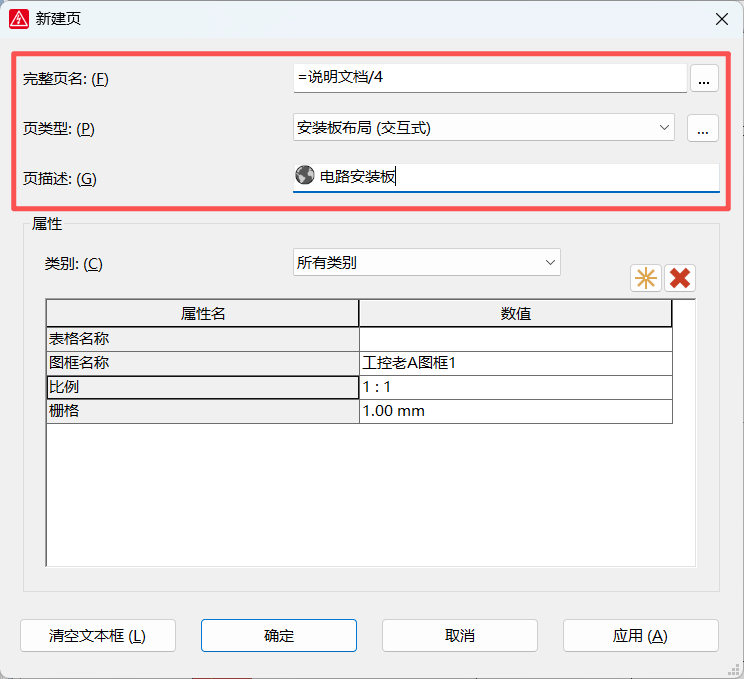

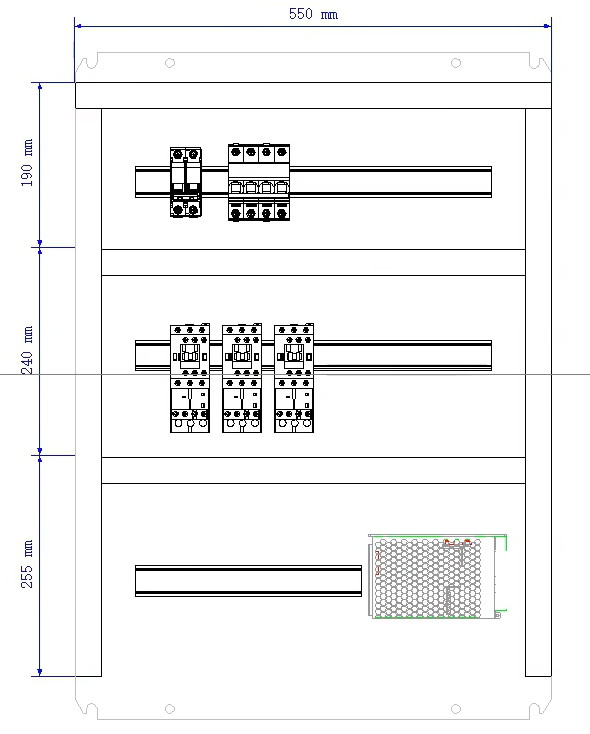

新建页 电路安装板

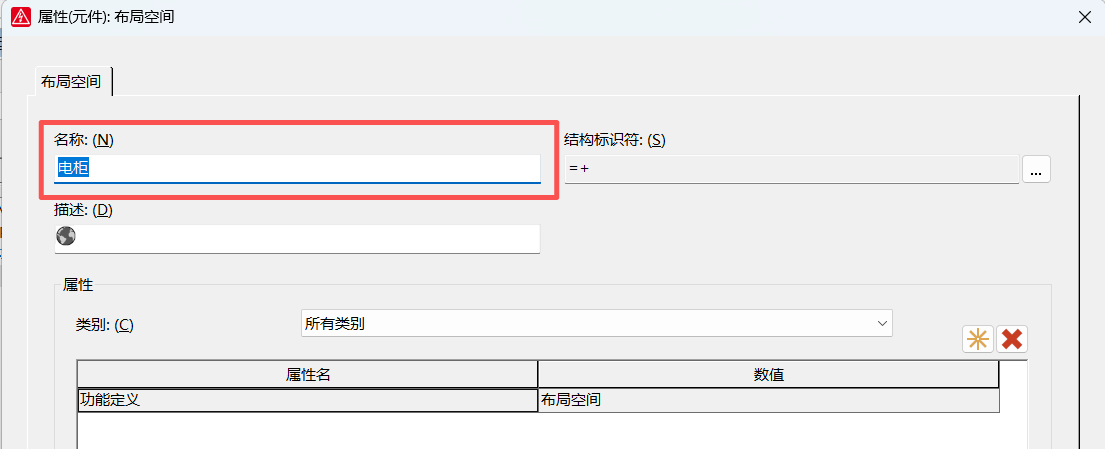

新建 布局空间
布局空间→导航器→新建

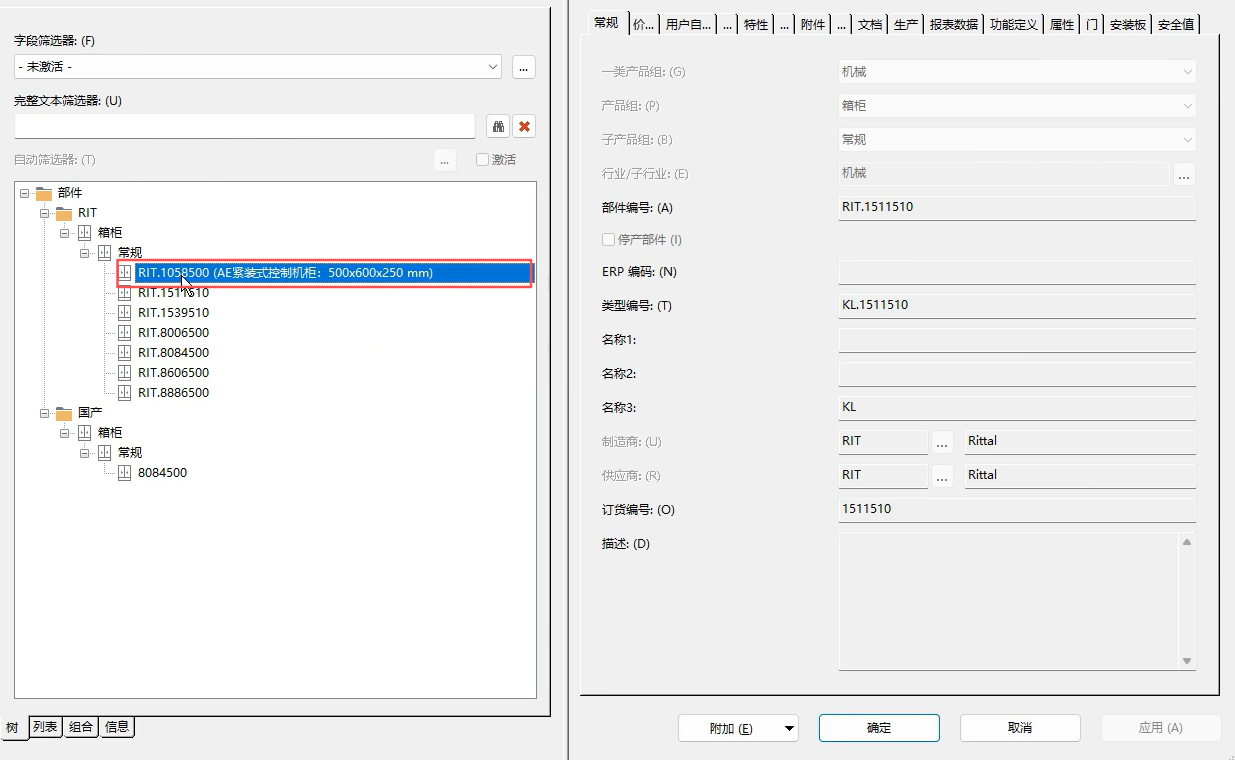

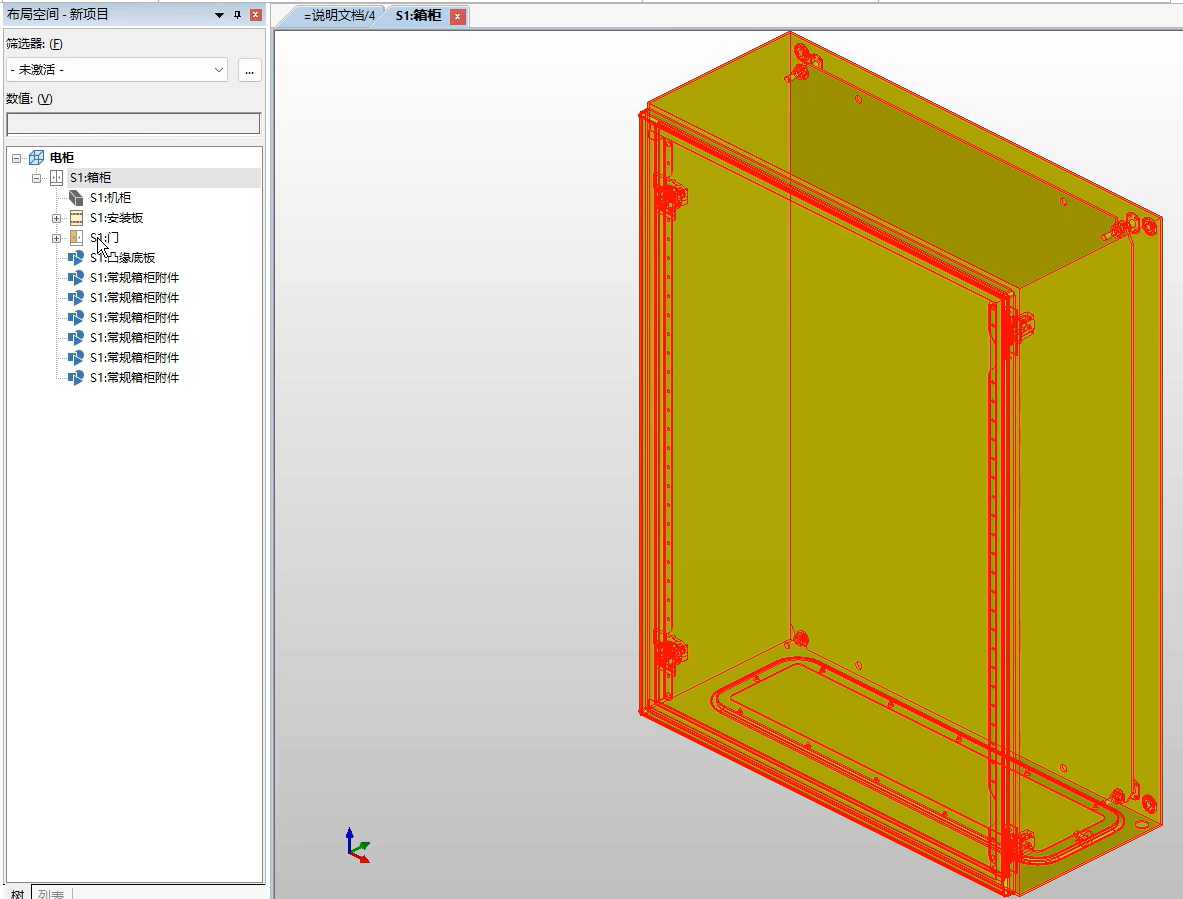

插入 箱柜
插入→箱柜→部件

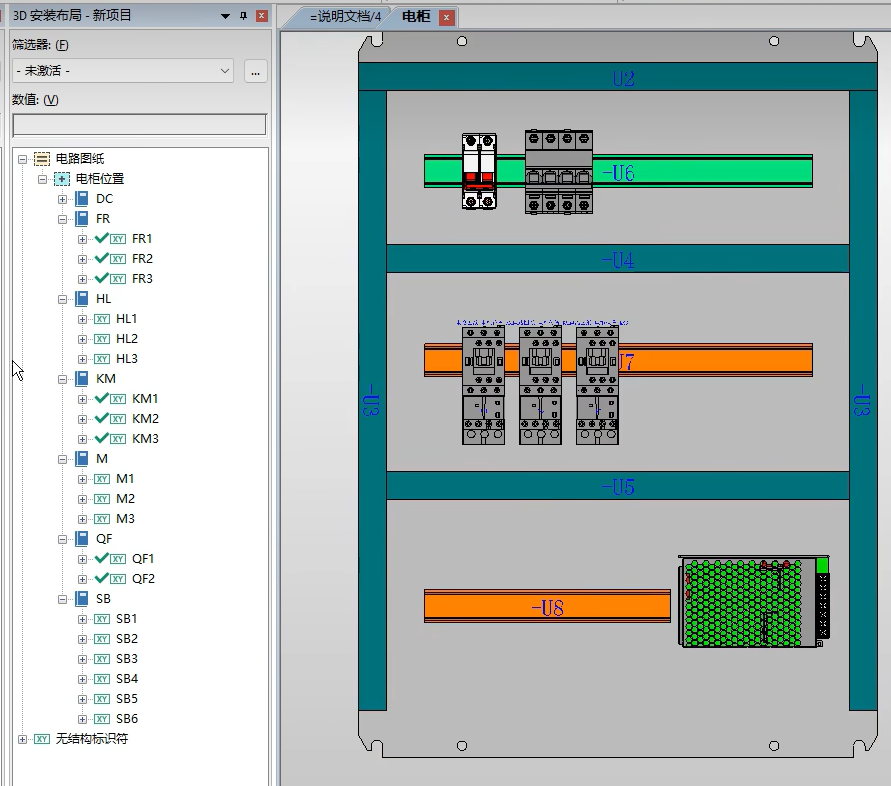

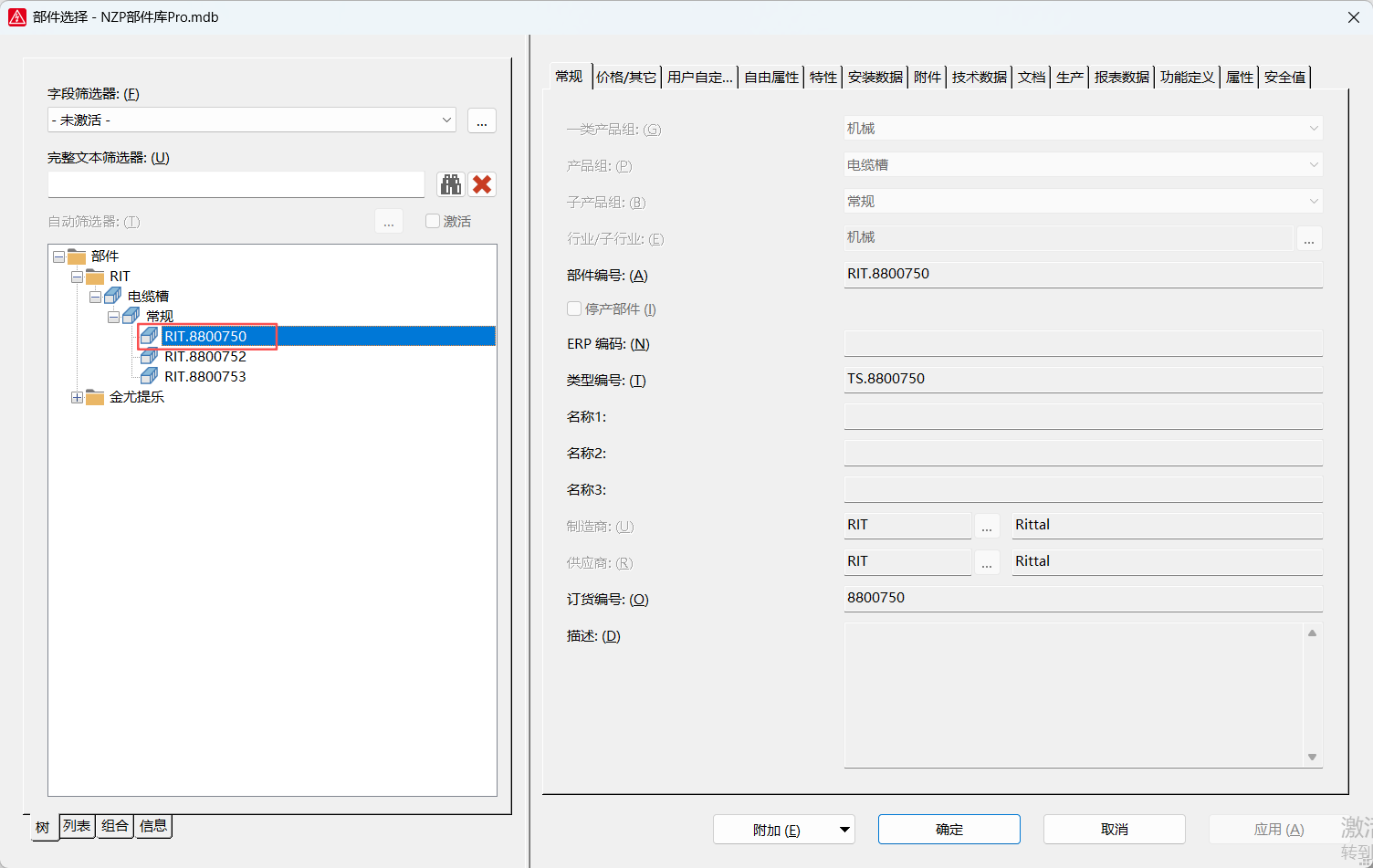

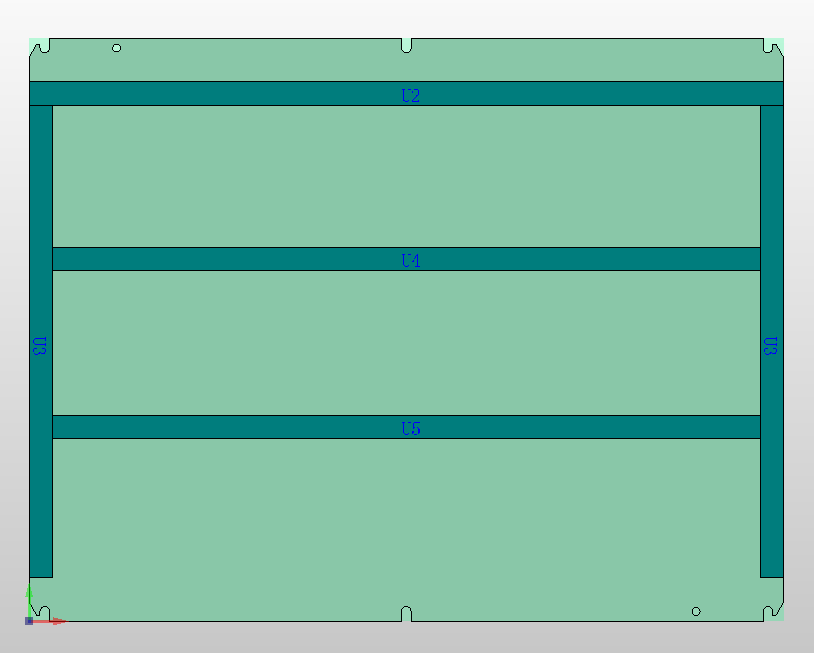

插入 线槽
选择操作：布局空间→导航器→箱柜→安装板→安装板正面
插入操作：插入→线槽
插入 导轨
选择操作：布局空间→导航器→箱柜→安装板→安装板正面
插入操作：插入→安装导轨
3D安装布局图
项目数据→设备/部件→3D布局图导航器
安装板

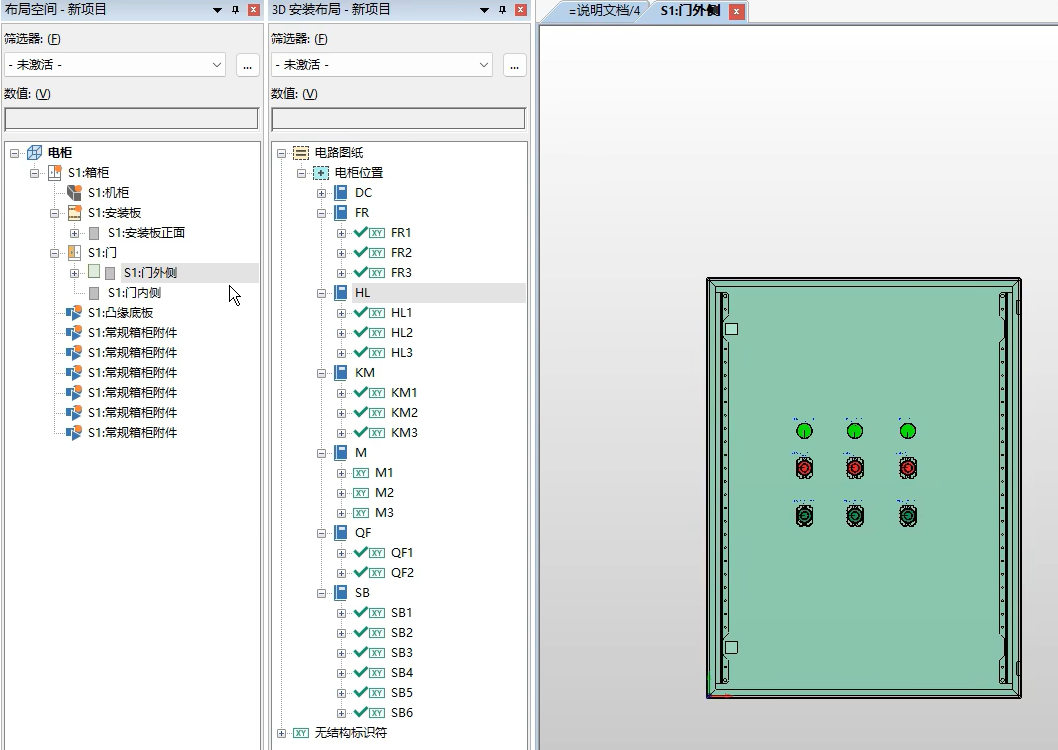

门外侧
插入 图形
插入→图形→模型视图

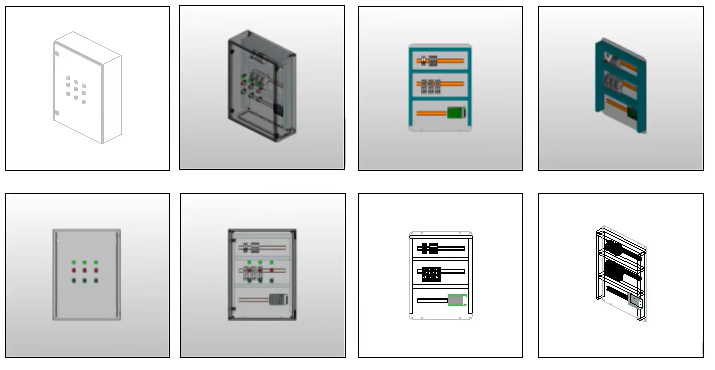

常用风格：隐藏线/阴影
电柜外观

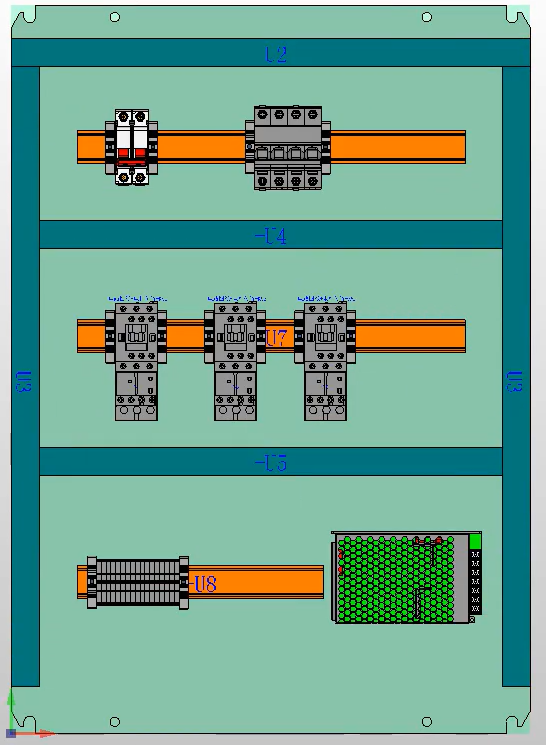

电路安装板

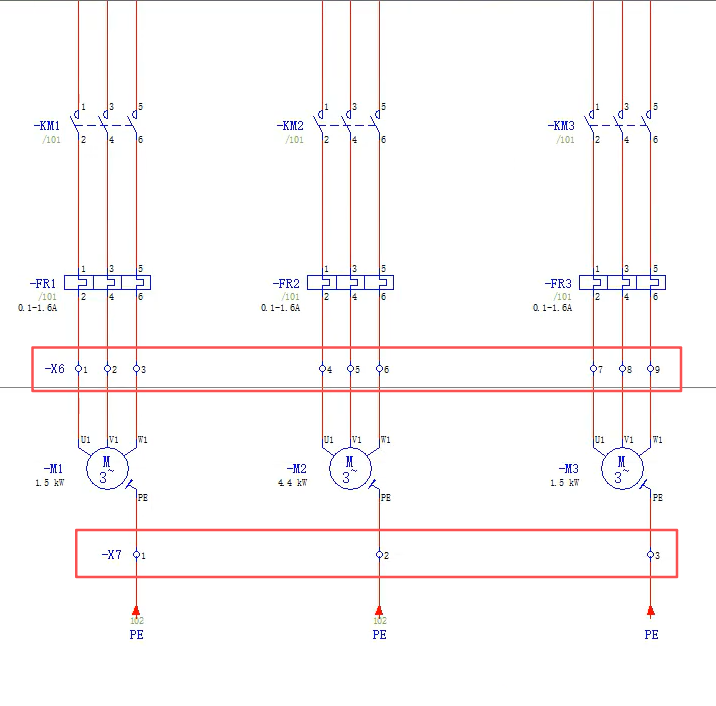

插入 端子
场景：进来的线缆和出去的线缆都要插入端子
插入→符号→端子→带有鞍型跳线的端子，2个连接点
更新3D安装布局图

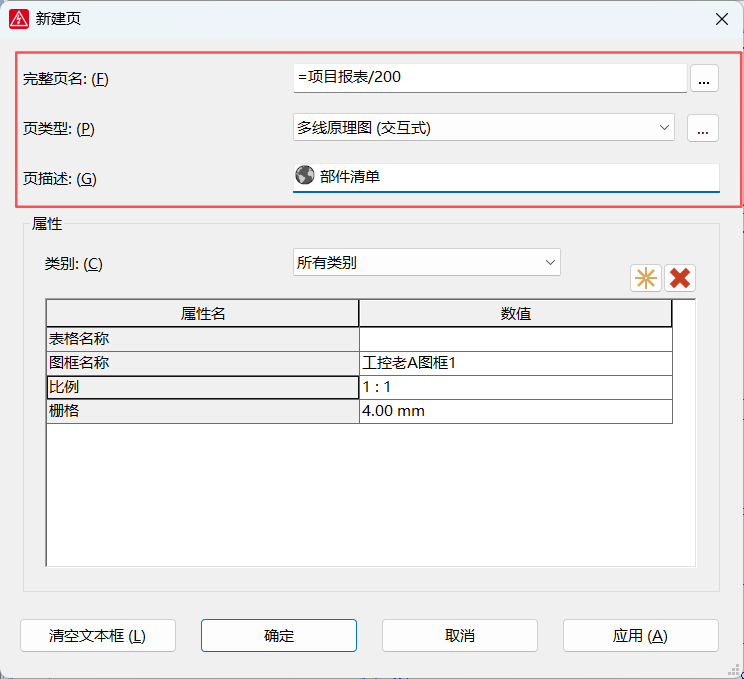

新建页 部件清单

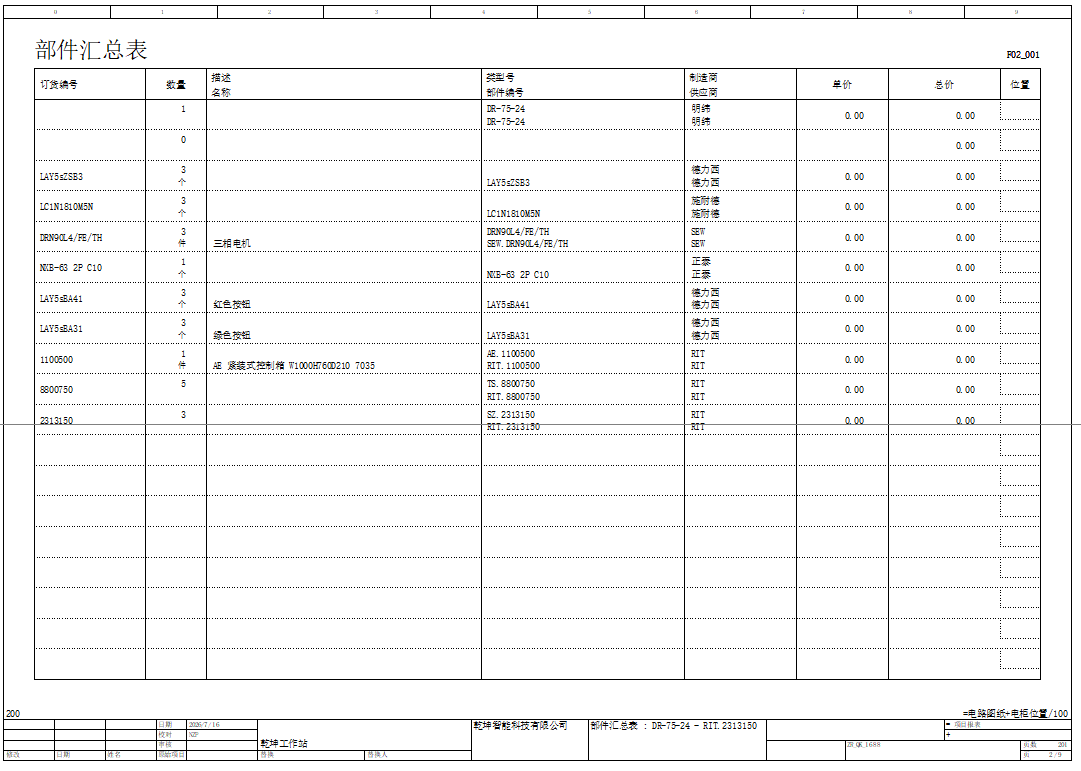

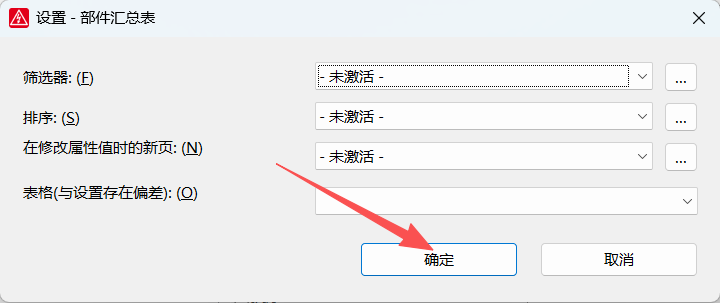

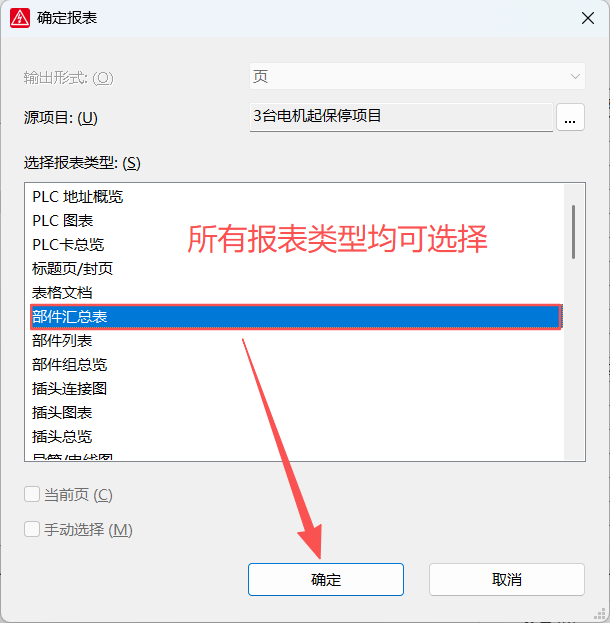

部件汇总表

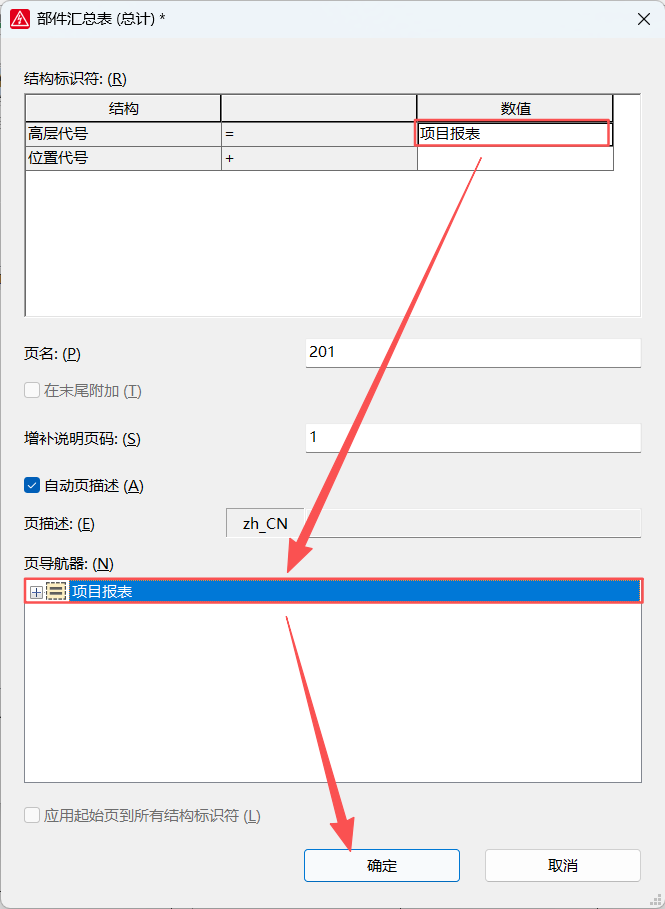

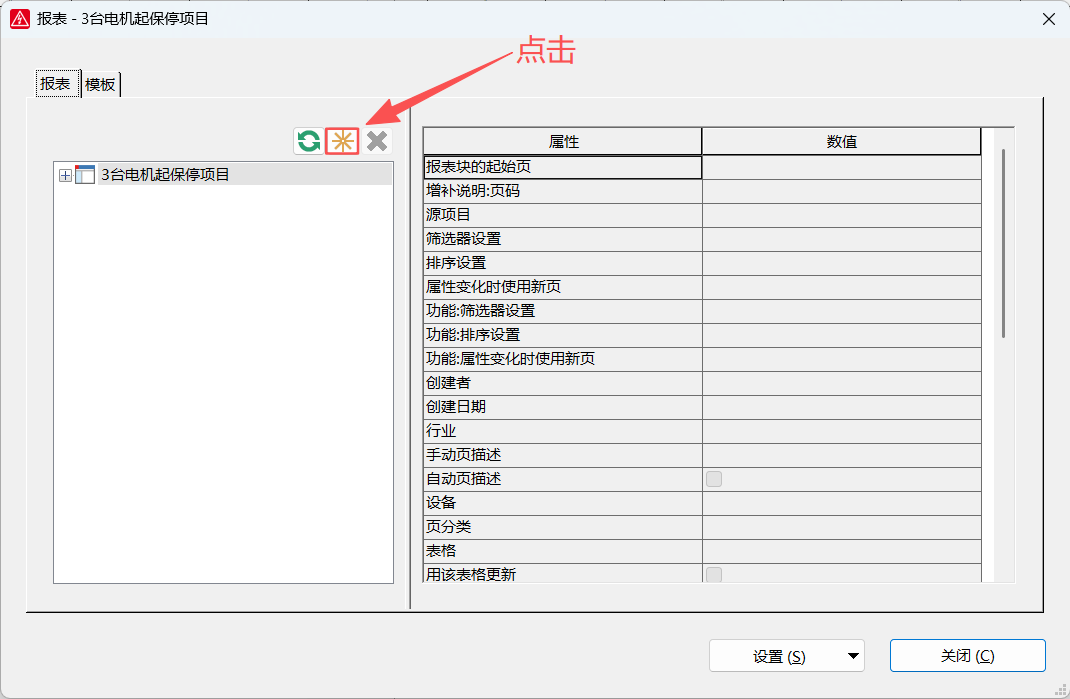

工具→报表→生成
