起因：为了使绘制出的螺母模型，更接近现实中的真实状态，需要对螺母的六棱柱 "胚料"进行双面向中心的环切处理，类似倒角，但倒角是针对边，而真实螺母上则对棱角也进行了铣削。这里介绍两种操作方式，1.旋转挖槽，2.双边凹坑操作。

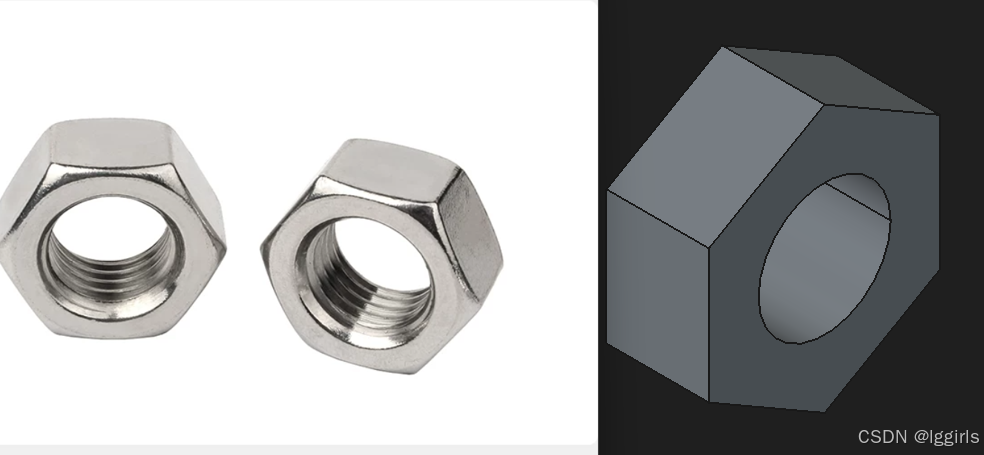

一、真实螺母和我们绘制的六棱柱胚料
如下图所示，本教程的处理目的很明确

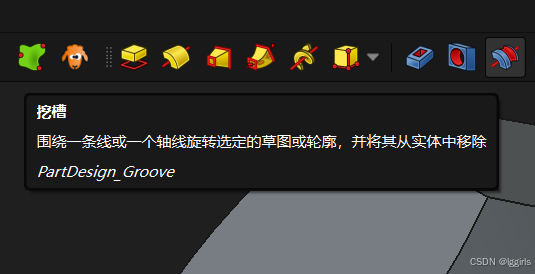

二、先用旋转挖槽法，也可称之为切角法
这种方法的特点是可以一次旋转，双面同步处理。

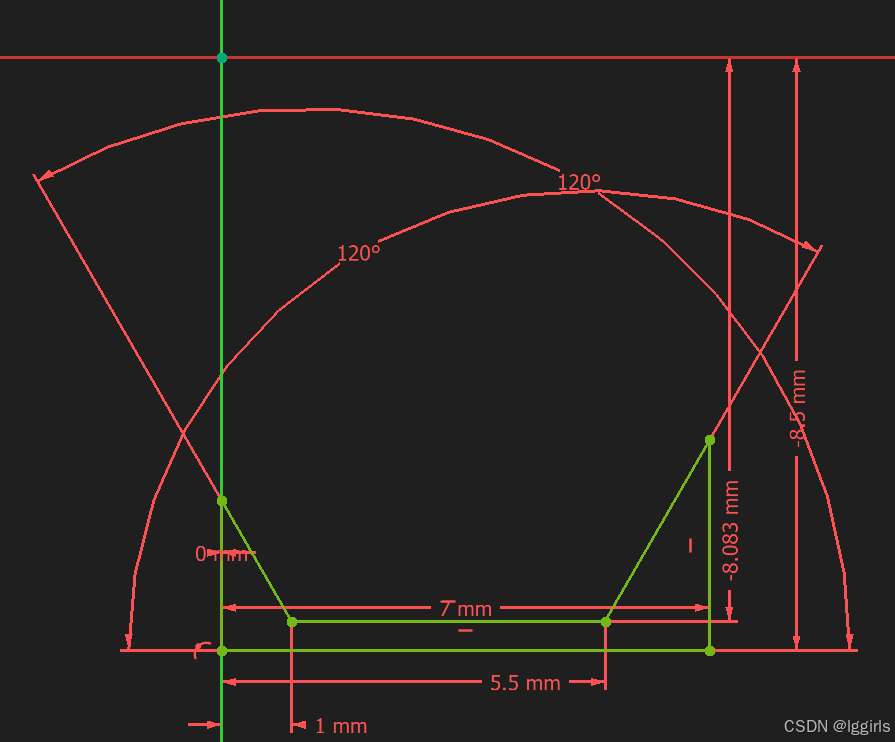

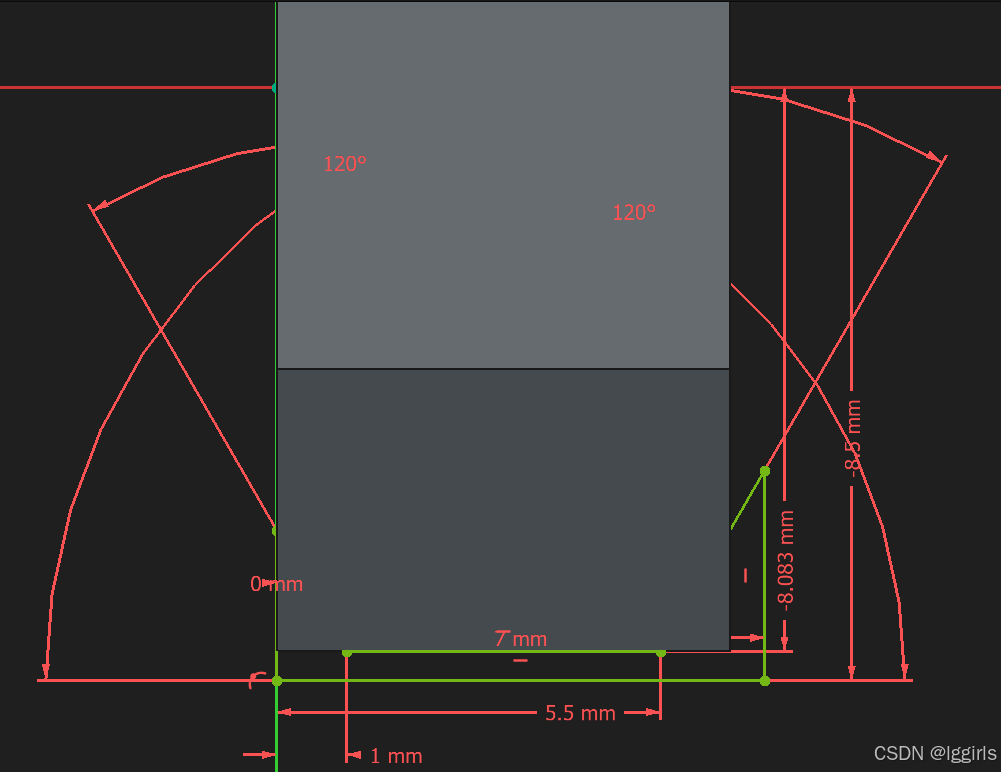

构建如下面第2幅图所示的封闭形状，绕螺母的轴线所在的坐标轴旋转挖槽即可。
注意：紧贴螺母模型的短边，要计算好切深，和我们下一部分介绍的深度的参数是一样的；短边的垂直距离，略微大于螺母棱柱体的1/2*棱形对角距离；两条斜边的角度问题！！！
三、双面凹坑法
这种方法比较简单，但需要在六棱柱的两个面上都绘制依附性的草图，进行凹坑处理；上面的方法则一个草图即可，并且草图不依附六棱柱模型。

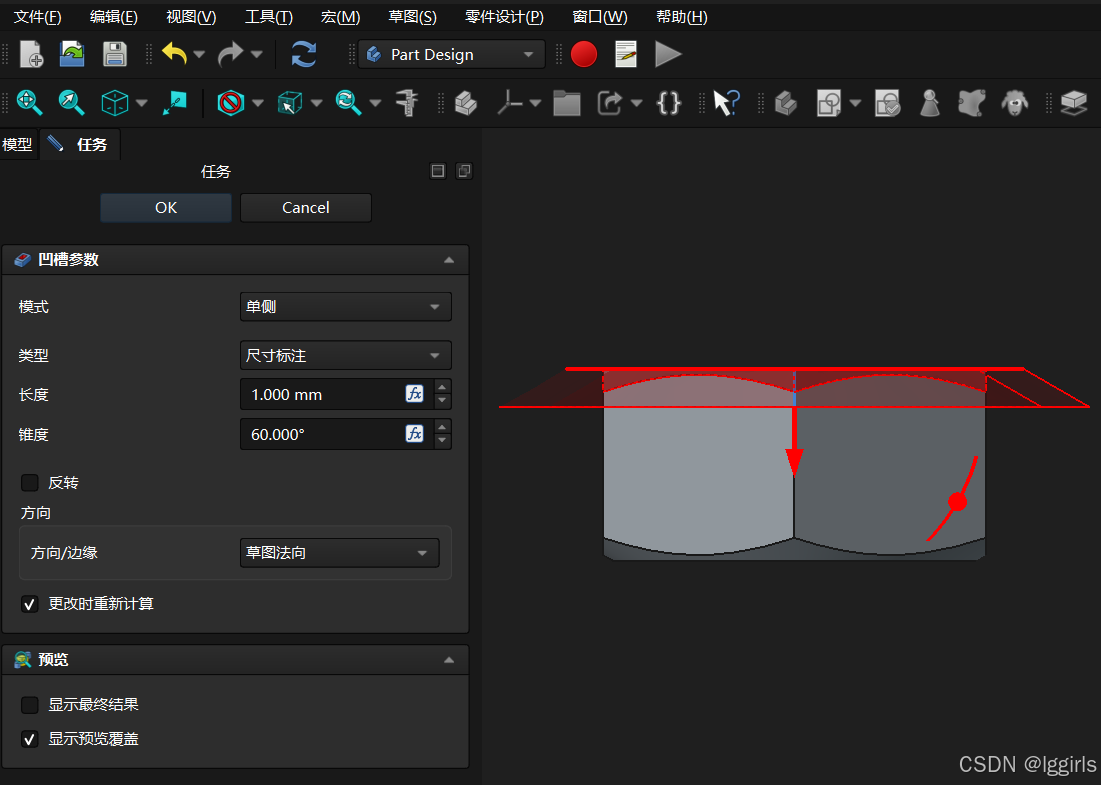

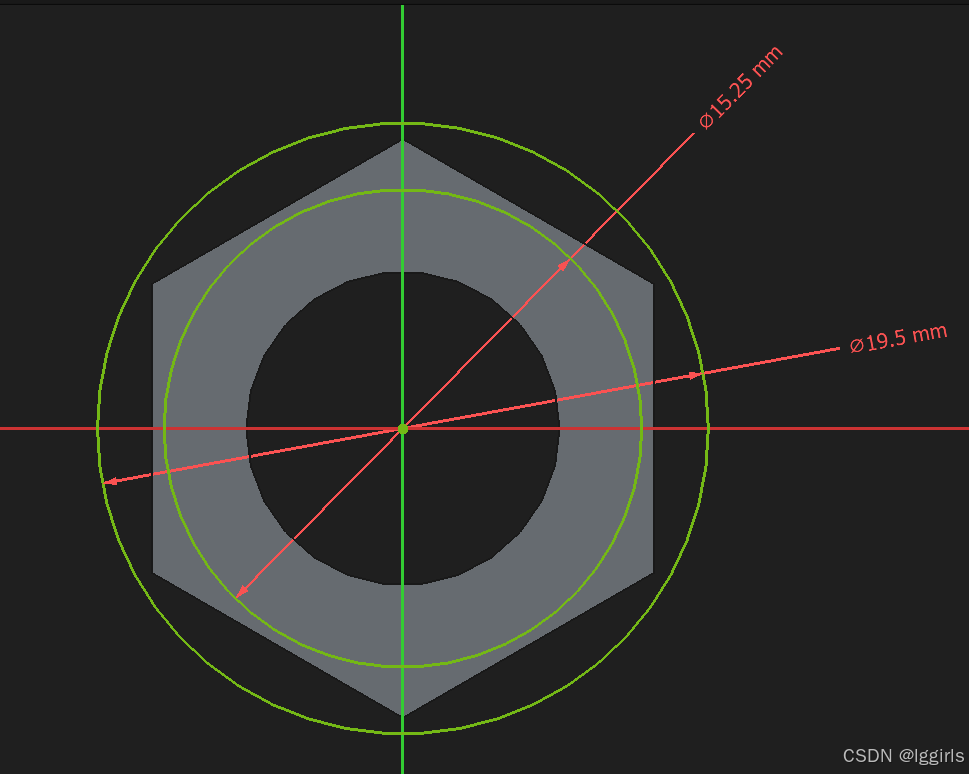

主要的绘制操作：选中六棱柱的一个面 → 新建草图，→ 绘制六棱形截面的近似内切圆和外廓圆 → 对草图运行凹坑操作 → 选择长度，锥度角参数 → 确定

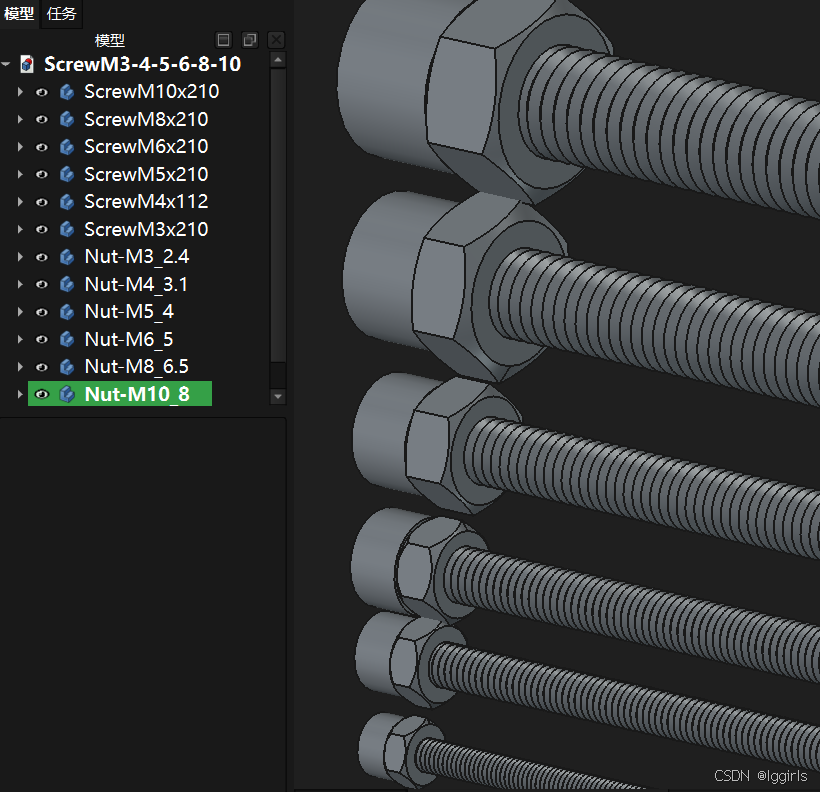

最后，我制作的零件和机械结构模型，在grabcad上发布，有需要的可自行查找和下载：
https://grabcad.com/library/some-screw-and-nuts-3-4-5-6-8-10mm-1
